Serie 8 WAV28K43 - Lavatrice BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavatrice
Marchio	Bosch
Modello	Serie 8 WAV28K43
Capacità nominale	8 kg
Altezza x Larghezza x Profondità	85 x 60 x 60 cm
Peso netto	75 kg
Alimentazione elettrica	230 V, 50 Hz, 10 A
Classe energetica	A (secondo normativa UE)
Velocità di centrifuga massima	1400 giri/min
Tipi di programmi	Cotone, Sintetici, Delicati, Lana, Rapido, ecc.
Funzioni speciali	Partenza ritardata, Sicurezza bambini, Pulizia a vapore
Manutenzione e pulizia	Pulizia regolare del filtro della pompa, cassetto dei detersivi e guarnizione della porta
Sicurezza	Blocco bambini, protezione contro le perdite, arresto automatico
Riparabilità	Progettato per facile riparazione: piano superiore, pannello comandi, porta, ecc. sostituibili dall'utente (vedere il manuale)
Pezzi di ricambio disponibili	Sì, tramite servizio post-vendita Bosch (riferimenti nel manuale)
Livello sonoro (lavaggio/centrifuga)	Circa 50/75 dB(A)
Consumo d'acqua per ciclo	Circa 50 L

Domande frequenti - Serie 8 WAV28K43 BOSCH

Cosa fare se la lavatrice non si accende?

Verificare che l'apparecchio sia correttamente collegato e che il fusibile non sia saltato. Se il problema persiste, scollegare l'apparecchio e contattare il servizio post-vendita.

Come pulire il filtro della pompa?

Aprire il coperchio della pompa, rimuovere il filtro e risciacquarlo con acqua pulita. Rimetterlo in posizione assicurandosi che sia ben inserito. Fare riferimento alla sezione 3.10 del manuale.

Il cestello emette un rumore anomalo durante la centrifuga, cosa fare?

Può essere dovuto a un carico sbilanciato o a un oggetto incastrato nel cestello. Fermare il ciclo, aprire lo sportello e distribuire uniformemente il bucato. Se il rumore persiste, controllare il filtro della pompa.

Come cambiare la guarnizione della porta?

Seguire le istruzioni dettagliate della sezione 3.7 del manuale. Sarà necessario un cacciavite Torx T20 e una pinza. Assicurarsi di scollegare l'apparecchio prima di qualsiasi intervento.

La lavatrice visualizza un codice di errore E:30, cosa significa?

Il codice E:30 indica un problema di scarico. Verificare che il tubo di scarico non sia piegato o ostruito e pulire il filtro della pompa. Se l'errore persiste, contattare il servizio assistenza.

Si può lasciare il bucato nella macchina dopo la fine del programma?

Sì, grazie alla funzione Fine ritardata, il bucato può rimanere nel cestello fino a 12 ore senza odori. Tuttavia, si consiglia di toglierlo rapidamente per evitare pieghe.

Come sostituire la luce del cestello?

La procedura è descritta nella sezione 3.9. Rimuovere il pannello dei comandi, estrarre il supporto della luce, scollegare i connettori e sostituire la lampadina. Utilizzare un cacciavite Torx T20.

Cosa fare se l'acqua non si scalda?

Verificare che il programma selezionato richieda una temperatura elevata e che la resistenza di riscaldamento non sia difettosa. Un test di continuità può essere effettuato da un professionista.

Il cassetto dei detersivi non si chiude correttamente, come ripararlo?

Rimuovere il cassetto (sezione 3.3) e verificare che la maniglia non sia rotta. Se necessario, sostituire la maniglia (sezione 3.4). Assicurarsi che il cassetto sia ben inserito nelle guide.

Come attivare la sicurezza bambini?

Premere il tasto Sicurezza bambini (di solito una combinazione di tasti) per 3 secondi finché il simbolo non appare sullo schermo. Per disattivare, ripetere l'operazione.

MANUALE UTENTE Serie 8 WAV28K43 BOSCH

3.10 CmHa Ha kanaka Ha nomnata 19

3.10.1 CbajHe Ha Kanaka Ha nomnata 19
3.10.2 MoHTIpaHe Ha KaNaka Ha NOMTa 19

3.11 CmHa Ha npedHnnaHe 20

3.11.1 CbajHe Ha npednnaHen 20
3.11.2 MoHTpaHe Ha npedHnnaHen 22

OTHOCHO To3n DokyMeHT

1.1 Baxha nHΦopMaζη

1.1.1 Uen

TeHc cBbETn 3a pEmOH T NOMarat Ha Ntpe6nTEnla DpemOHtnpa Cam ypeiB C bOeTBeTcBVE C pernameHTa 3a ekONOrocBo6paHO npoeKtnpaHe Ha ypeiNe (OT 03.2021 r.).
cBbPbKAT NHΦOPMaJH Kà Da CMeHrTe OnpEeHEn Pe3epBn YacTb, BkLIOH-TeHNO pIeynPecKeHHN NICKOBE.
Ako IMATE HRAKAKINBbNPoC,MOJIa CbPjKeTe Ce c HAUNOOTDeN 3a OBCNYKBHe Ha KIMENTH. Hne HOCIM OTTOBOPHOCT 3a UeTH, CAMO AKO CbBETHe 3a peMOHT ca cna3eHN npabInHo.

1.2 06aCHeHne Ha cHMBOJInTe

1.2.1 HbHa onachoct

IpeynpeintenHnbeBaCeCbCToTOTCMBONINCHAHHaDyMa.CmHAnHATAmyaNOKa3Ba cepno3HOCTTaHaonachOCTTA.

Ниво на п dedурждени 3начени
ОПАСHОCT	Есnasbaанeto на п dedурждени до сMbт ипсерноэни наразяваим.
ПРEDУРPEЖДЕНЕ	Есnasbaанeto на п dedурждени до сMbт ипсерноэни наразяваим.
ВИМATEЛНО	Есnasbaанeto на п dedурждени до сMbт ипсерноэни наразяваим.
ВИМAHINEI	Есnasbaанeto на п dedурждени до сMbт ипсерноэни наразяваим.

Tabnua 1: Hua Ha onachocm

1.2.2 Cnmbon3a onachoct

CMMBOIHTE 3a onACHOCT Ca CMMBOIHTH HIOB6paKeHnKoITTO DABAT INHINKAJIUM 3a BIDAA ONACHOCT
BTo3n DOKyMeHCTe H3N013BaT CNEdHInTe CMBOIN 3a OnaCHOCT:

Симboл за опасост 3начени	Овци поедуридатello сбобчине
	Опасост от[eilektprucecco наржени
	Риск ot[eckллозия
	Опасost от[nорязвени

OTHOCHO To3n DokyMeHT

Симbol 3a onachoct 3начени
	Опachoct OT пемаразио Опachoct OT горец поьрхости
	Опachoct OT симно магнисто плес
	Опachoct OT неюзрацю лычени

Ta6nu2: CumbOnu 3a onachocm

1.2.3 CtpyKtpa Ha npéDynpeXkDeHnra

PpeynpeJeHnraBTO3NDOKMeHTMmATCTaHapTN3npaH BbHwEHN BnI CTaHapTm3npaHa CtpyKtpya.

OTACHOCT

BnHn3ToyHKn Ha onaCHOCTTla!

Bb3mOHHnocpeuHOnOTnHnOpnpaHeHaonachocTt/npedynpexdneHne

Mepkn 3a6paHn 3a npDoTbpaTaRaHe Ha onaChocTtA.

CnDHNRT npMnep NOKaBA npEynpEKeHne, KoTo EyeBOMRA 3a TOKOB yApd, npEeN3BnKAnOH Tauchn Noi HanpeKeHne. CnOmeHabe Ce MmPkata 3a N36RbAHe Ha onacHOCTTA.

ONACHOCT

Pnck OT TOKOB yap nopadu qactn noHanpekeHne!

CmbptOT TOKOB ynap

K3NkOteyeopeTneOeKTPueCKOTO 3axpaHbAneHO60ceKHynpnepDn3aoHbaHe naPeMOTa.

1.2.4 06uCNMBOJIH

BTO3NIOKYMENTceH3NON3BATcNEdHNTeO6UINCNMBONI:

Оьи симвовл 3начениe
I	Идениф magnipanaе на спесниен съет( tekt w/плг радика)
I	Идениф magnipanaе на постс съет (самоTekт)
I	Идениф magnipanaе на врьзka кьм вideоурок
I	Идениф magnipanaе на необхочимite истру金融市场
I	Идениф magnipanaе на неobxodimiteпразырител讯 усювия
If	Идениф magnipanaе на усювile (ako ...,Тога... )
I	Идениф magnipanaе на рeshунтAT
[Стар]	Идениф magnipanaе на Клиочни 6утон
[00123456]	Идениф magnipanaе на Каталожен Homep
Статус	Идениф magnipanaе на по��азаняTekct/ птосярец (на диспега на урда)

Tabuua 3: Ouu cumoun

HnctpymEnTu n NOMOuN cpeDCTBa

посочае Порожасту Изображения
Помошен Истру- мент [15000155]	Исттумент за разхлабва- н на пл actмов части
Отberека Торх Т20 С OTВОР [00340764]	100 ММ, за виHTове сPreдпа- ЗЕн StnФТ
Динамометрун- Клоч [15000441]	Динамометрун- Клоч 20- 100 Nm
Плеса OTberека [00340854]	Врьх 3,5mm x 0,6 mm x 100 mm, Зашатна ИзOLA- 1000 V AC
Плеса OTberека [00340855]	Врьх 5,5mm x 1,0mm x 125 mm, Зашатна ИзOLA- 1000 V AC
Клеси с Истов- ни челости, по- ытBI [00341269]	Дылжина 200 MM
Клеси розачи [00342182]	Дылжина: 200 MM

посочаhe Пордабости Изобрахения
Комбийниан Клич [00340811]	raechnia Клич 10°mm, M6
Combination wrench [00340814]	raechnia Клич 13°mm, M8
Комбийниан Клич [00340817]	raechnia Клич 17 mm, M10
Комбийниан Клич [15000459]	raechnia Клич 16°mm, M10

PemOH

3.1CMraHa Ha rophna pa6oTeH nnot

CneuaJIHHHHTpymeHTn:

3.10 CmHa Ha kanaka Ha nomnata

N3nCKBaHe:

YpeBbTe H3KnIOueHOT 3axpaHBAHeTo.
YpeBtE n3KNIOueH OT BOOCHa6nTENHa Mpeka.

3.10.1 CbajrHe Ha kanaka Ha nomnata

1. OTbopete kanaka Ha nomnata.

1. Cbane Kanaka ha nomnata.

3.10.2 MoHTuPaHe Ha KaNaKa Ha NOMnTa

MoHTnpaTBe 06paTeH peJ.

PemOH

3.11 CMraHa Ha npedHnaHaeI

BHIMATEJIHO

Octpn p6bOBe h kopnycA HapahbaHnO t npra38aHe

HocTe npedna3n pbkauu.

M3NCKBaHe:

YpeDbTe N3KJIoueHOT 3aXpaHbHaHeTo.
YpeIbTe H3KIOUeHOT BOIOcH6BNTeHnHaT MpeXa.
YekMedpketo 3a nepunHn npenapaTe cBaaneHo.→8
Bparatae cgbaneHa.→10
YnnbTHHeHnETo Ha BpTaTa e CBAneHO.
KanakbT Ha NOMnTa e CBaneH.→19

3.11.1 CbAJIHe Ha npEHNn naHEn

1.

PDEUYPEXKDEHNE

Ppnn3BaHe HaKaHNoHenypeDn！KoCTHn cpaKtpyn/HapaNBAHnOtn npMa3BaHeUynepenyepeDncepeu npnn3BaHe.

NoBdHHeTe ypea Otnpei.

2.CBaIeTe BInHbOBe OTdOny (1).

1. Tömmake pesuaine sahtel valja.
   2.1. Suru kassetti (1) alla

2. Eemaldage pesuaine sahtel (2).

3.3.2 Pesuaine sahtli paigaldamine

3.9.1 A belso dovvilagitas eltavolitasa

Consigli di riparazione - Lavatrice

Utilizzo del documento 255

1.1 Avvertenze importanti 255
1.1.1 Scopo 255
1.2 Spiegazione dei symboli 255
1.2.1 Livelli di pericolo 255
1.2.2 Simboli di pericolo 255
1.2.3 Struttura degli avvertimenti 256
1.2.4 Simboli generici 256

Strumenti ausili 257
Riparazione. 258
3.1 Sostituzione del piano di lavoro 258
3.1.1 Smontaggio del piano di lavoro 258
3.1.2 Montaggio del piano di lavoro 258
3.2 Sostituzione del pannello comandi 259
3.2.1 Smontaggio del pannello comandi 259
3.2.2 Montaggio del pannello comandi 259
3.3 Sostituzione del cassetto del detersivo 260
3.3.1 Smontaggio del cassetto del detersivo 260
3.3.2 Montaggio del cassetto del detersivo 260
3.4 Sostituzione della maniglia del cassetto del detersivo 261
3.4.1 Smontaggio della maniglia del cassetto del detersivo 261
3.4.2 Montaggio della maniglia del cassetto del detersivo 261
3.5 Sostituzione dell'oblò 262
3.5.1 Smontaggio dell'oblo 262
3.5.2 Montaggio dell'oblo 262
3.6 Sostituzione dei componenti dell'oblo 263

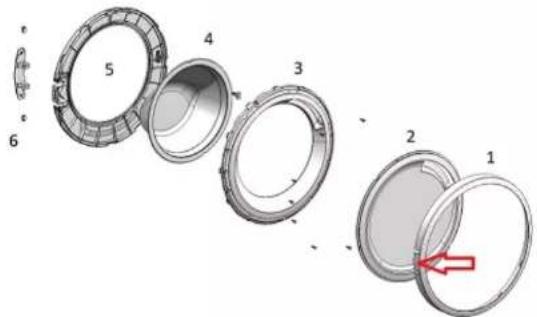

3.6.1 Smontaggio dei componenti dell'oblo 263
3.6.2 Montaggio dei componenti dell'oblo 263
3.7 Sostituzione della quarinazione dell'oblo 264

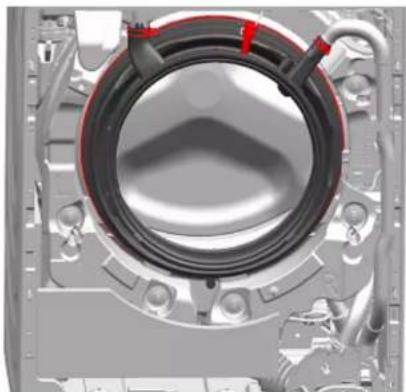

3.7.1 Rimozione della guarnizione dell'oblo 264
3.7.2 Installazione della guarnizione dell'oblo 267
3.8 Sostituzione del blocco porta 268
3.8.1 Smontaggio del blocco porta 268
3.8.2 Montaggio del blocco porta 269
3.9 Sostituzione della luce del cestello 270

3.9.1 Smontaggio della luce del cestello 270
3.9.2 Montaggio della luce del cestello 270

3.10 Sostituzione della copertura della pompa 271

3.10.1 Smontaggio della copertura della pompa 271
3.10.2 Montaggio della copertura della pompa 271

3.11 Sostituzione del pannello frontale 272

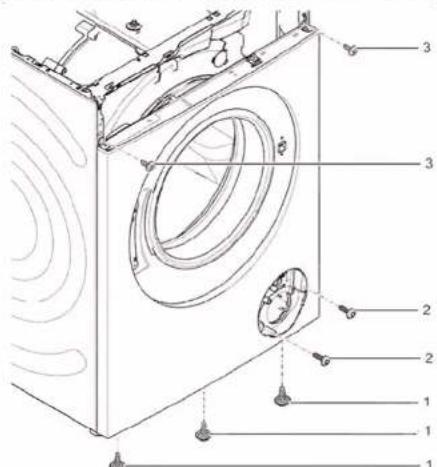

3.11.1 Smontaggio del pannello frontale 272
3.11.2 Montaggio del pannello frontale 274

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezioni di ricambio specifici e sulle aver-tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.

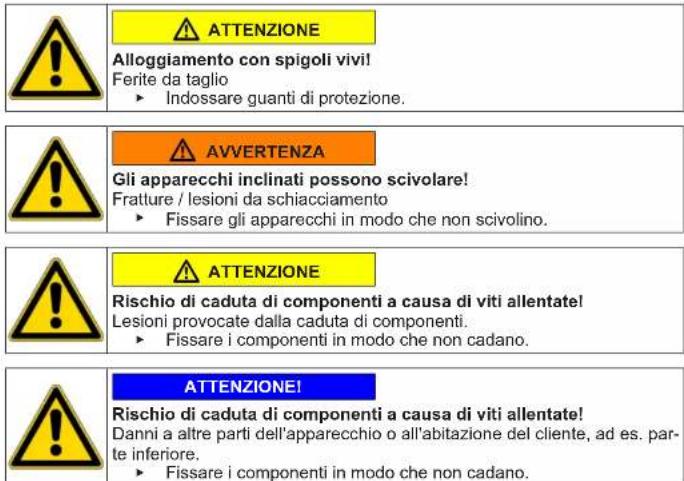

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di averporto Significato
PERICOLO	Ignorare quello messaggio di averiti- amento compota rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti- amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati seguenti simboli di pericolo:

Simbolo di pericolò Significato
!	Messaggio di averporto generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avventimenti

Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipoeoriginedelpericolo!

Possibili consequence in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio segunte minha averporto con rischio de folgorazione dovuto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparechio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un sugerimento spe-ciale (testo e/o grafica)
j	Identificazione di un sugerimento sem-plice (solo testo)
k	Identificazione di un link per un video tu-torial
l	Identificazione degli strumenti necessari
m	Identificazione delle condizioni previe ne-cessarie
n	Identificazione di una condizione (se ..., alla... )
o	Identificazione di un risultato
[Avvi]I dentificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Strumenti ausili

Designazione Dettagli Immagini
Strumento ausiliario [15000155]	Utensile per allentare i compo- nenti in plastica
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di si- curezza
Chiave dinamome- trica [15000441]	Chiave dinamometrica 20 - 100 Nm
Cacciavite con pun- ta piatta [00340854]	Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezio- ne 1000 V AC
Cacciavite con pun- ta piatta [00340855]	Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezio- ne 1000 V AC
Pinze a becco ton- do, struttura ango- lare [00341269]	Lunghezza 200 mm
Pinze per taglio la- terale [00342182]	Lunghezza: 200 mm

Designazione Dettagli Immagini
Chiave combinata [00340811]	Dimensione della chiave 10°mm, M6
Combination wren- ch [00340814]	Dimensione della chiave 13°mm, M8
Chiave combinata [00340817]	Dimensione della chiave 17 mm, M10
Chiave combinata [15000459]	Dimensione della chiave 16°mm, M10

Riparazione

3.1 Sostituzione del piano di lavoro

Attrezzi speciali:

Punta Torx TX20 forata, lunga 6,3mm (1/4") 152mm, per viti con [00341272] pero di sicurezza

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.

3.1.1 Smontaggio del piano di lavoro

1. Rimuovere le viti (1).
2. Far scorrere il piano di lavoro verso la parte posteriore dell'apparecchio (2).
3. Smontare il piano di lavoro tirandolo verso l'alto (3).

3.1.2 Montaggio del piano di lavoro

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.2 Sostituzione del pannello comandi

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il piano di lavoro è stato smontato.→258
Il cassetto del detersivo è stato rimioso.→260

3.2.1 Smontaggio del pannello comandi

1. 1. Rimuovere le viti (1).

2. Sganciare gli elementi di blocco (2, 3).

1. Allentare il contatto della spina dell'unità di controllo.
2. Smontare il pannello comandi.

3.2.2 Montaggio del pannello comandi

Per il montaggio, seguire la procedura sopra descrietta in senso opposito.

Riparazione

3.3 Sostituzione del cassetto del detersivo

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.

3.3.1 Smontaggio del cassetto del detersivo

1. Estrarre il cassetto del detersivo.
   2.1.Premere sulla linguetta (1).

2. Rimuovere il cassetto del detersivo (2).

3.3.2 Montaggio del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.4 Sostituzione della maniglia del cassetto del detersivo

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso.→260

3.4.1 Smontaggio della maniglia del cassetto del detersivo

1. Sganciare gli elementi di blocco.

1. Rimuovere la maniglia del cassetto del detersivo.

3.4.2 Montaggio della maniglia del cassetto del detersivo

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

3.5 Sostituzione dell'oblo

ATTENZIONE

Zona della cerniera aperta

Rischio di schiacciamento delle dita / di rimanere incastrati
Non insere le dita nella zona della cerniera.
Indossare quanti di protezione.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
L'oblo è aperto.

3.5.1 Smontaggio dell'obli

1.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parte dell'apparecchio o all'abitazione del cliente, ad es.
pare inferiore
Fissare i componenti in modulo che non cadano.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

Rimuovere le viti (1).

1. Smontare I'oblo sollevandolo.

3.5.2 Montaggio dell'oblo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.6 Sostituzione dei componenti dell'oblo

ATTENZIONE

Zona della cerniera aperta

Rischio di schiacciamento delle dita / di rimanere incastrati

Non insere le dita nella zona della cerniera.
Indossare guanti di protezione.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
L'oblo è stato smontato.→262

3.6.1 Smontaggio dei componenti dell'oblo

Smontare I'oblo procedendo dall'esterno versus l'interno.

3.6.2 Montaggio dei componenti dell'oblo

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

3.7 Sostituzione della guarnizione dell'oblo

ATTENZIONE

Alloggianto con spigoli vivil Ferite da taglio

Indossare quanti di protezione.

ATTENZIONE

Rischio di caduta di componenti a causa di vita allentate! Lesioni provocate alla caduta di componenti.

Fissare i componenti in modo che non cadano.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente te inferiore.

Fissare i componenti in modulo che non cadano.

Prerequisites:

L'apparechio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso.→260
L'oblo è stato smontato.→262
La copertura della pompa è stata rimossa.271

3.7.1 Rimozione della guarnizione dell'oblo

1.

AVERTENZA

Gill appearecchi inclinati possono scivolare!

Fratture / lesioni da schiacciamento

Fissare gli apparecchi in modo che non scivolino.

Sollevare l'apparecchio per la parte frontale.

1. Allentare le viti nella parte inferiore del pannello frontale (1).

1. Abbassare l'apparecchio.

Riparazione

1. Rimuovere le viti nella zona della pompa (2). 5.1. Rimuovere le viti sul retro dell'apparecchio (1).

1. Smontare il piano di lavoro (2, 3).

1. Sganciare gli elementi di blocco del pannello comandi (2, 3).
2. Rimuovere le viti dell'alloggiamento del distributore.

1. Smontare il pannello comandi.

2. Rimuovere il supporto della luce del cestello nella parte superiore.

ATTENZIONE

Rischlo di dannegliare la superficie!

La superficie dell'apparecchio potrebbe graffiarsi se si utilizzato atrezzi non adatti.

Utilizzare solo attrezzi di plastica per sostituire l'anello a molla.

Rimuovere l'anello a molla alla guarnizione con un attrezzo di plastica.

1. Smontare la guarnizione dell'oblo dal pannello frontale.

2. Allentare il connettore del cavo alla chiusura di sicurezza.

Riparazione

1. Allentare le viti nella parte superiore del pannello frontale (3).

1. Rimuovere il pannello frontale.

2. Allentare la connessione di tutti i tubi flessibili.

1. Rimuovere la guarnizione dell'oblo.

3.7.2 Installazione della guarnizione dell'oblo

AVVERTENZA Rischio di caduta di componente

Lesioni o danni all'apparecchio.

• Serrare l'anello di blocaggio della guarnizione dello sportello con una copbia di 3,4 Nm.

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.8 Sostituzione del blocco porta

In qualità di società costruttrice, siamo tenuti a fornire ai consumatori una chiusura di sicurezza di ricambio incluse il struzioni di riparazione in conformità al Regolamento (UE) 2019/2023. Tuttavia, desideriamo puntualizzare che, in seguito alla sostituzione della chiusura di sicurezza, un elettristica qualificato dovre eseguire un test di sicurezza eletrotecnica prima di mettere in funzione l'apparecchio. La qualifica di tale incarico delve essere vericata in conformità alle leggi, alle normative e alle dispositions specifiche del Paese.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato dalla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→258
Il pannello comandi è stato smontato.
L'oblo è stato smontato.→262
L'anello a molla è stato smontato.
Il pannello frontale è stato smontato.
La guarnizione dell'oblo è stata smontata.

3.8.1 Smontaggio del blocco porta

1. Scollegare la spina del blocco porta.
2. Smontare il blocco porta.

1. Rimuovere il blocco porta.

Riparazione

3.8.2 Montaggio del blocco porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

3.9 Sostituzione della luce del cestello

Alloggiamento con spigoli vivil Ferite da taglio

Indossare quanti di protezione.

Gli appearecchi inclinati posso scivolare! Fratture / lesioni da schiappamento

Fissare gli apparecchi in modo che non scivolino.

Rischio di caduta di componenti acause di viti allentate! Lesioni provocate alla caduta di componenti.

Fissare i componenti in modo che non cadano.

Rischio di cadda di componenti a casa di Vitt anientate? Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
L'apparecchio è liberamente accessibile.
Il piano di lavoro è stato smontato.→258
Il cassetto del detersivo è stato rimioso,→260
Il pannello comandi è stato smontato.

3.9.1 Smontaggio della luce del cestello

1. Estrarre dall'apparecchio il supporto della luce del cestello.
2. Staccare i collegamenti elettrici.
3. Rimuovere la luce del cestello dal suo supporto.

3.9.2 Montaggio della luce del cestello

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

3.10 Sostituzione della copertura della pompa

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.

3.10.1 Smontaggio della copertura della pompa

1. Apire la copertura della pompa.

1. Togliere la copertura della pompa.

3.10.2 Montaggio della copertura della pompa

Per il montaggio, seguire la procedura sopra descrietta in senso opposito.

Riparazione

3.11 Sostituzione del pannello frontale

ATTENZIONE

Alloggamento con spigoli vivil Ferite da taglio Indossare quanti di protezione.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
L'apparechio è scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso,→260
L'oblo è stato smontato.→262
La guarnizione dell'oblo è stata smontata.
La copertura della pompa è stata rimossa.→271

3.11.1 Smontaggio del pannello frontale

1.

AVVERTENZA

GII appearecchi inclinati possono scivolare!

Fatture / I lesions di schiaccamento Fissare gli apparecchi in modo che non scivilino.

Sollevare l'apparecchio per la parte frontale.

1. Rimuovere le viti nella parte inferiore (1).

1. Abbassare l'apparecchio.

Riparazione

4.1. Rimuovere le viti (1).

1. Far correre il piano di lavoro verso la parte posteriore dell'apparecchio (2). 3. Smontare il piano di lavoro tirandolo versusl'alto (3).

5.1. Rimuovere le viti (1).

1. Sganciare gli elementi di blocco (2, 3).

1. Smontare il pannello comandi.

7.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate alla caduta di componenti. Fissare i componenti in modo che non cadano.

Riparazione

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.

Fissare i componenti in modulo che non cadano.

Rimuovere le viti nella parte frontale procedendo dal basso verso l'alto (2, 3).

1. Rimuovere il pannello frontale.

3.11.2 Montaggio del pannello frontale

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Instrumente.si materiale utile

Montati urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

Repararea

Montati urmand procedura de demontare in ordine inversa.

Repararea

3.5 Inlocuirea usii

ATENTIONARE

Zona balamalei beschisel

Zdrobirea/prinderea degetelor
- Nu introduceti degetele sau mana in zona balamalei.
Purtati manusi de protectie.

Cerinta:

Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconectat de la sursa de alimentare cu apà.
Usa este beschia.

3.5.1 Demontarea usii

1.

ATENTIE!

Montati urmand procedura de demontare in ordine inversa.

Repararea

3.6 Inlocuirea componentelor usii

ATENTIONARE

Zona balamalei beschisel

Zdrobirea/prinderea degetelor

• Nu introduceti degetele sau mana in zona balamalei.
  Purtati manusi de protectie.

Cerinta:

Monta umand procedura de demontare in ordine inversa.

Repararea

Montaji urmand procedura de demontare in ordine inversa.
