Serie 8 WAV28K43 - Pralka BOSCH - Bezpłatna instrukcja obsługi

Typ produktu	Pralka
Marka	Bosch
Model	Seria 8 WAV28K43
Pojemność nominalna	8 kg
Wysokość x Szerokość x Głębokość	85 x 60 x 60 cm
Waga netto	75 kg
Zasilanie elektryczne	230 V, 50 Hz, 10 A
Klasa energetyczna	A (zgodnie z normą UE)
Maksymalna prędkość wirowania	1400 obr/min
Rodzaje programów	Bawełna, Syntetyki, Delikatne, Wełna, Szybki, itp.
Funkcje specjalne	Opóźniony start, Zabezpieczenie dziecięce, Czyszczenie parą
Konserwacja i czyszczenie	Regularne czyszczenie filtra pompy, pojemnika na środki i uszczelki drzwi
Bezpieczeństwo	Blokada dzieci, zabezpieczenie przed wyciekami, automatyczne zatrzymanie
Możliwość naprawy	Zaprojektowany do łatwej naprawy: blat, panel sterowania, drzwi itp. wymienialne przez użytkownika (patrz instrukcja)
Dostępne części zamienne	Tak, poprzez serwis Bosch (numery w instrukcji)
Poziom hałasu (pranie/wirowanie)	Około 50/75 dB(A)
Zużycie wody na cykl	Około 50 L

Często zadawane pytania - Serie 8 WAV28K43 BOSCH

Co zrobić, jeśli pralka nie włącza się?

Sprawdź, czy urządzenie jest prawidłowo podłączone i czy bezpiecznik nie jest przepalony. Jeśli problem nie ustąpi, odłącz urządzenie i skontaktuj się z serwisem.

Jak wyczyścić filtr pompy?

Otwórz pokrywę pompy, wyjmij filtr i przepłucz go czystą wodą. Włóż go z powrotem, upewniając się, że jest prawidłowo zablokowany. Patrz sekcja 3.10 instrukcji.

Bęben wydaje nieprawidłowy dźwięk podczas wirowania, co robić?

Może to być spowodowane nierównomiernym załadunkiem lub przedmiotem utkniętym w bęben. Zatrzymaj cykl, otwórz drzwi i równomiernie rozłóż pranie. Jeśli hałas nie ustąpi, sprawdź filtr pompy.

Jak wymienić uszczelkę drzwi?

Postępuj zgodnie ze szczegółowymi instrukcjami w sekcji 3.7 instrukcji. Będziesz potrzebować śrubokrętu Torx T20 i szczypiec. Przed przystąpieniem do jakichkolwiek czynności odłącz urządzenie.

Pralka wyświetla kod błędu E:30, co oznacza?

Kod E:30 oznacza problem z odpływem. Sprawdź, czy wąż odpływowy nie jest zagięty lub zatkany i wyczyść filtr pompy. Jeśli błąd nie ustąpi, skontaktuj się z serwisem.

Czy można pozostawić pranie w pralce po zakończeniu programu?

Tak, dzięki funkcji Opóźnione zakończenie, pranie może pozostawać w bębnie do 12 godzin bez nieprzyjemnego zapachu. Zaleca się jednak szybkie wyjęcie, aby uniknąć zagnieceń.

Jak wymienić oświetlenie bębna?

Procedura opisana w sekcji 3.9. Zdejmij panel sterowania, wyjmij uchwyt oświetlenia, odłącz złącza i wymień żarówkę. Użyj śrubokrętu Torx T20.

Co zrobić, jeśli woda nie grzeje?

Sprawdź, czy wybrany program wymaga wysokiej temperatury i czy grzałka nie jest uszkodzona. Test ciągłości obwodu może wykonać profesjonalista.

Pojemnik na środki nie zamyka się prawidłowo, jak to naprawić?

Wyjmij pojemnik (sekcja 3.3) i sprawdź, czy uchwyt nie jest uszkodzony. W razie potrzeby wymień uchwyt (sekcja 3.4). Upewnij się, że pojemnik jest prawidłowo włożony w szyny.

Jak włączyć blokadę dzieci?

Naciśnij przycisk Blokada dzieci (zwykle kombinację przycisków) przez 3 sekundy, aż na wyświetlaczu pojawi się symbol. Aby dezaktywować, powtórz czynność.

INSTRUKCJA OBSŁUGI Serie 8 WAV28K43 BOSCH

Otvorite podrucje zglobal

Prignječenje/zaglavljivanje prstiju
Nemojte posezati rukama u područje zgloba.
- Nosite zašitne rukavice.

Zahtjev:

Uredajieiskluceniznapajanja.
Uredaj isklučen iz priključka za dovod vode.
Vrata su otvorena.

Otvorite podrucje zglobal

Prignječenje/zaglavljivanje prstiju
Nemojte posezati rukama u podruce zgloba.
Nosite zaistitne rukavice.

Zahtjev:

Uredajieiskluceniznapajanja.
Uredaj isklučen iz priključka za dovod vode.
Vrata su uklonjena.→31

3.10 Vymena krytu cerpadla 61

3.10.1 Odstraneni krytu cerpadla 61
3.10.2 Montaz krytu cerpadla 61

3.11 Vymena pIednho panelu 62

3.11.1 Sejmuti prednifo panelu 62
3.11.2 Montaz prednilho panelu 64

O tomto dokumentu

1.1 Dulezite informace

1.1.1 Ucel

TytoPokynykopravpomahajspotbrebiti privlastnorucioprave spotbrebiu v souladus platnymipredispyso ekodesignu (platnymi k 03/2021).

Obsahuji informace o vymene nekterych nahradnich dilu vctne prisluynych vystrah a nebezpeci.

Nebezpeci feznych poraneni

Pouzivejte ochranné rukavice.

Sklouznuti naklonenych spotrebicu!

Nebezpeci feznych poraneni

Pouziveje ochranné rukavice.

Nebezpeci padajicich dilu kvuli uvolenym sroubum!

Nebezpeci feznych poraneni

Pouzivejte ochranné rukavice.

Sklouznuti naklonenych spotbrebič!

3.10 Vymena krytu cerpadla

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbreic je odpojeny od privodu vody.

3.10.1 Odstraneni krytu cerpadla

1. Otevretekry cerpada.

1. Odstrante kryt cerpadla.

Leeso alkatrzesek zvezelye a kioldt csavarok miatt! Leeso alkatrzesek miatti sereiules.

7. Nonemiet fascjas paneli.

1. Augspuse nonemiet bundula lampinas turetaju.

9.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blvslaga.

1. Nopemiet durvju blivi no prieksejā paneja.
2. Atvienojiet vada savientaju no durvu slega.

Remonts

1. Atskruvejiet skruves priekseja panela augspuse (3).

1. Nongemiet prieksejo paneli.

2. Atvienojiet visus caurulu savienojumus.

1. Nonemiet durtinu blivejumu.

3.7.2 Durtu blivejuma uzstadiisana

BRIDINAJUMS

Kritosu daju risks nepareizas uzstadiisanas del!

Wskazówki naprawy - Pralka

1 Informacja dotyczade dokumentu 339

1.1 Wazne informace 339

1.1.1 Cel dokumentu 339
1.2 Objasnienie symboli ostrzegawczych 339
1.2.1 Oznaczenia poziomów niebezpieczeinsteinwa 339
1.2.2 Symbole ostrzegawcze 339
1.2.3 Budowa ostrzeżen 340
1.2.4 Ogolne symbol 340

Naręździa i pomоce techniczne 341

342

3.1 Wymiana blatu roboczego 342

3.1.1 Demontaz blatu roboczego 342
3.1.2 Montazblaturoboczego 342

3.2 Wymiana panelu przydniego 343

3.2.1 Demontaz panelu przydniego 343
3.2.2 Montaţ panelu przydniego 343

3.3 Wymiana dozownika detergentu.. 344

3.3.1 Demontaž dozownika detergentu 344
3.3.2 Montaž dozownika detergentu 344

3.4 Wymiana uchwytu dozownika detergentu 345

3.4.1 Demontaž uchwytu dozownika detergentu 345
3.4.2 Montaž uchwytu dozownika detergentu 345

3.5 Wymiana drzwi 346

3.5.1 Demontaz drzwi 346
3.5.2 Montaz drzwi 346

3.6 Wymiana componentów drzwiczek 347

3.6.1 Demontażkomponentówdrzwczek 347
3.6.2 Montaţ componentów drzwiczek 347

3.7 Wymiana uszczelki drzwi 348

3.7.1 Demontaż uszczelki drzwi 348
3.7.2 Montaž uszczelki drzwi 351

3.8 Wymiana blokady drzwi 352

3.8.1 Demontazblokadydrzwi 352
3.8.2 Montaz blokady drzwi 353

3.9 Wymiana oswietlenia bebna 354

3.9.1 Demontaz oswietlenia bebna 354
3.9.2 Montaz oswietlenia bbebna 354

3.10 Wymiana oslony pompy 355

3.10.1 Demontaz oslony pompy 355
3.10.2 Montaz oslony pompy 355

3.11 Wymiana sciany przyednia 356

3.11.1 Demontaz sciany przydnej 356
3.11.2 Montaz sciany przyedniej 358

Informacja dotycznej dokumentu

1.1 Wazne informace

1.1.1 Cel dokumentu

Niniejsze wskazówski naprawcze są na celu zapewniedie uzytkowników pomocy w samodzielnej naprawie posiadnych urzadźewi w spośb zgodny z obwiatujacymi przypepisami w sprawie ekoprojectu (stan na 03/2021).

Zawieraja one informacja na temat wymiany okreslonych czeci zamiennych oraz ostrzezenia i informacja o zagrozeniaiach.

W razine pytah nalezy sje skontakowac z naszym dzialem serwisowym. Odpowiedzianosc za szkody ponsomy tylko pod warunkiem prawidlowego stosowania sie do wskazowek naprawczych.

1.2 Objasnienie symboli ostrzegawczych

1.2.1 Oznaczenia poziomów niebezpiecześćstwa

Poziom rzyka jest okreslany przy pomocy symbolu oraz wyrazu. Wyraz okresla po-ziom rzyka.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajcie niebezpieczewstwo, które przy niedachowaniu od-powiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
OSTRZEJEZNIE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do smierci lub powaźnych obrażen.
WAŽNE	Prawdopodobieństwo wystapienia niebezpieczewsstwa, które przy niedachowaniu odpowiednich środków ostrożnosci sąde doprowadzić do powstania lekkich obrażen.
UWAGAI	Ostrzejeżenie dot.nośćłość powstania szkody materialnej.

Tabela 1: Oznaczenia poziomów niebezpiecześćstwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze representuja graficnie zrodlo potencjalnego rzyka. W poniszym dokumencie uzyto nastupujacych symboli:

Symbole ostrzejagawce Znaczenia
!	Ogólne ostrzeżenie
!	Niebezpieczność od napięcia elektrycz-argo
	Rzyzyko wybuchu

Informacja dotycznej dokumentu

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩść)
	Rzyzyko zmieźędźenia
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujuće

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeż

Ostrzeżenia podane w dokumencie major standardowa budowe.

NIEBEZPICCZENSTWO

Typi zrodlo rzyka!!

Konsekwencje zignorowania.

Srodki ochonne.

Kolejne ostrzezenia wskazuje, jak zorodu do mozliwość porazenia przem. Wskazano czynnosci, ktore majora za zadanie ograniczenia ryzyka.

NIEBEZPICCZENSTWO

Rzyko porazenia pradem, ze wzgledu na elementy bedace pod na

pieciem!

Zagrozenie zycia poprzej porazenie pradem

Odlaczyc urzadzenie od zasilania sieciowego na 60 sekund przyed

rozpoczechien naprawy

1.2.4 Ogólne symbole

Ponijsze symbole sa uzywane w dokumentaci:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
f	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
	Identifikacja warunku (jeżeli)
	Identifikacja rezultatu
Start	Identifikacja przyczysku
[00123456]	Identifikacja numeru materiaiu
Status	Identifikacja wyświetlanego tekstu / munikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Naręździa i pomоce techniczne

Przeznaczenia Detele Zdjecchia
Narȩźedzie pomocni- cze [15000155]	Narȩźedzie do poluzowanía pla- stkowych czȩsci
Śrubokręt typu Torx T20 z gniażdem [00340764]	100 mm, do wkrętów z trzpie- niem zabeepieczajycym
Klucz dynamome- tryczny [15000441]	Klucz dynamometryczny 20 - 100 Nm
Śrubokręt z koń- cłowka plaska [00340854]	Końciewa 3,5 mm x 0,6 mm x 100 mm, izolacja ochronna 1000 V AC
Śrubokręt z koń- cłowka plaska [00340855]	Końciewa 5,5 mm x 1,0 mm x 125 mm, izolacja ochronna 1000 V AC
Szczypce wydluło- ne, wygihte [00341269]	Dlugość 200 mm
Śczypce z nożami bocznych [00342182]	Dlugość: 200 mm

Przeznaczenia Detale Zadjęcia
Klucz plasko-oczko- wy [00340811]	Rozmiar klocza 10°mm, M6
Combination wrench [00340814]	Rozmiar klocza 13°mm, M8
Klucz plasko-oczko- wy [00340817]	Rozmiar klocza 17 mm, M10
Klucz plasko-oczko- wy [15000459]	Rozmiar klocza 16°mm, M10

Naprawy

3.1 Wymiana blatu roboczego

Pomoce specialne

Torx Bit TX20 z Dziura, dlugi 6.3mm (1/4") 152mm, dla wkrętow z [00341272] trzpiem i zabeepieczajacym

Warunek:

Urzadzenie odłaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródia wody.

3.1.1 Demontaz blatu roboczego

1. Wykrecic s Ruby (1).
2. Przesunar blat roboczy w strone tylu urzadzenia (2).
3. Podnieszébl roboczdy do góry (3),aby go zdjác.

3.1.2 Montaż blatu roboczego

Montaž w odwrotnej kolejnosci.

Naprawy

3.2 Wymiana panelu przydniego

Warunek:

Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone odźóda wody.
Blat robocz zostat zdemontowany.→342
Dozownik detergentu dostal wyjety.-344

3.2.1 Demontaz panelu przydniego

1. 1. Wykrecic s Ruby (1).
2. Zwolnic zatrzask (2, 3).

1. Odlaczyc wtyk modulu sterujacego.
2. Zdjac panel przedni.

3.2.2 Montaz panelu przydniego

Montaž w odwrotnej kolejnosci.

Naprawy

3.3 Wymiana dozownika detergentu

Warunek:

Urzadzenie odłaczone od zródia zasilania.
Urzadzenie jest odłaczone od zrodla wody.

3.3.1 Demontaż dozownika detergentu

1. Wysunac dozownik detergentu.
   2.1. Nacisnac wsuwana czesc do dolu (1).

2. Wyjać dozownik detergentu (2).

3.3.2 Montaż dozownika detergentu

Montaž w odwrotnej kolejnosci.

Naprawy

3.4 Wymiana uchwytu dozownika detergentu

Warunek:

Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odlaczone od zrodla wody.
Dozownik detergentu dostal wyjty.344

3.4.1 Demontaz uchwytu dozownika detergentu

1. Zwolnic zatrzaski.

1. Wyjać uchwyt dozownika detergentu.

3.4.2 Montaz uchwytu dozownika detergentu

Montaż w odwrotnej kolejnosci.

Naprawy

3.5 Wymiana drzwi

Warunek:

Urzadzenie odlaczone od zrodza zasilania.
Urzadzenie jest odłaczone od zródia wody.
Drzwickzski sa owarte.

3.5.1 Demontaż drzwi

1.

UWAGAI

Nieberpieczentwo spadniedja czesi po wykrenciu szub! Uszkodzenia innych czeci urzadzenia albo pomieszczenia mieszkal- nego, np. podogi.
Zabepieczyc czesc przed spadnięciem.

WAZNE

Niebezpieczentwo spadnięcia czesci po wyrceniu szub!
Zranienie przye spadajace czeci.
Zabezpieczyc czesc przyed spadnięciem.

Wykręcic s Ruby (1).

1. Wyjać drzwiczki do góry.

3.5.2 Montaz drzwi

Montaż w odwrotnej kolejnosci.

Naprawy

3.6 Wymiana componentów drzwiczek

WAZNE

Odsloniety zawias!

Zmiażdźenie / uwieźenie palca
Niewkladacrakpodzawiasy.
Zawsze uzywaj rekawic ochronnych.

Warunek:

Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródia wody.
Drzwizostalyzdemontowane. 346

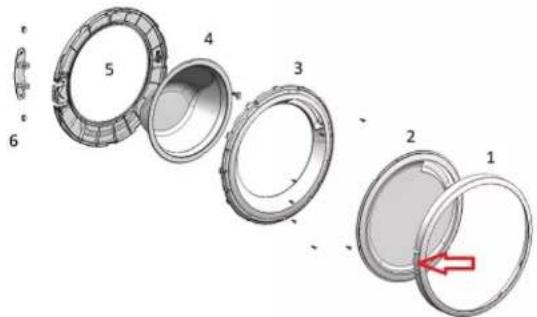

3.6.1 Demontaż componentów drzwickzek

Zdemontowac drzwiczki od zewnatrdo wewnatrz.

3.6.2 Montaz componentów drzwickzek

Montaž w odwrotnej kolejnosci.

Naprawy

3.7 Wymiana usczelki drzwi

WAZNE

Ostre krawedzie obudowy!

Rany ciete

Zawsze uzywaj rrekawic ochronnych.

WAZNE

Niebezpieczneistwo spadniacia czesi po wyrceniu srb!

Zranienie przyez spadajce czesci.

Zabezpieczyc czesc przyed spadniaciem.

UWAGA!

Niebezpieczeinstwo spadniacia czesci po wykreceniu srb!

Uszkodzenie innych czeci urzadzenia albo pomieszczenia mieszkalne

go, np. podlogi

Zabepieczyc czesc przed spadniqiem.

Warunek:

Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródría wody
Dozownik detergentu zostawyjety.344
Drzwi zostaly zdemontowane. 346
Pokrywa pompy zostafa zdjeta. 355

3.7.1 Demontauszczelki drzwi

1.

OSTRZEZENIE

Mozliosc wylszgniecia sie przechylonego urzadzenia!

Zlamania kosci /zmiażdźenia

Zabepieczy urzadzenia przed wyslizgni ciem.

Podnieszć przyzdnia czȩsć urzadzenia.

1. Wykrecic dolne s Ruby sciany przydniej (1).

1. Opusci urzadzenie.

Naprawy

1. Wykrecic s Ruby w obszarpe pompy (2). 5. 1. Wykcic s Ruby z tylu urzadzenia (1).

1. Zdjac blat roboczy (2, 3).

6.1. Wykręcić s Ruby (1).

1. Zwolnic zatrzaski panelu przyedniego (2, 3).
2. Wykręcic s Ruby obudowy dozownika.

7. Zdjaç panel przedni.

1. Wyjac gómy uchwyt öswietlenia bébna.

9.

UWAGAI

Nlebepezlczenstwo uszkodzenia powierzchni! Uzycie niedopwiednich narzedzi moze porysowsa powierzchnie urzadzenia.

• Do wymiany pierscienia naprzejacego uzywac tylko plastikowych narzedzi.

Wyajc pierscien naprzejacy uzszelki, uzywajc plastikowego narzedzia.

1. Wyjac uszczelke drzwickzek ze sciany przyedniej.
2. Odlaczyc zlacze kabla od zamka drzwiczek.

Naprawy

1. Wykręcić górne sruby sciany przydnaż (3).

1. Zdjac siane przyednia.

2. Rozlączyć wszystkie polaczenia węzy.

1. Wyjac usczelkę drzwickzek.

3.7.2 Montaz usczelki drzwi

OSTRZEZENIE

Niebespieczneistwo spadniaćia czeci wskutek nieprawidlowego montaž!

Tanieie lub uszkodzenie urzadzenia

Dokrecic pierscien naprzejacy uszczelki otworu pralki momentem obrotowym 3,4Nm.

Montaz w odwrotnej kolejnosci.

Naprawy

3.8 Wymiana blokady drzwi

Jako producent many zgodnie z Rozporzadzeniem (UE) 2019/2023 obowiazek udostepnienia klientow za rumka dzrwickezek jak czego zamiennej wraz z instrukcja naprawy. Informujemychedjak, ze przychodnomydny prozopoceciem uzytkowania urzadzenia po wymianie drzwickek koniecie jest prerpopradzenie testu bezpieczeczenia elekto-technicznego przy wykalifikowanego elektryka. Osoba ta musi posiadac kwalifikacja uprawniawnia wymagane zgodnie z ustawodawstwem, przyopsisami i normami kraju uzytkowania.

Warunek:

Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródla wody.
Urzadzenie jest swobodnie dostepne.
Blat robocz yostal zdemontowany. 342
Panel przydni zostal zdemontowany.
Drzwi zostaly zdemontowane.346
Pierscien naprezejacy zostal zdemontowany.
Sciana przednia zostala zdemontowana.
Zostafa wyjeta uzczelka drzwickek.

3.8.1 Demontaż blokady drzwi

1. Odaçcyc wtyczke zamka drzwiczek.
2. Zwolnić blokade drzwi.

1. Wyjat blokade drzwi.

Naprawy

3.8.2 Montaz blokady drzwi

Montaz w odwrotnej kolejnosci.

Ostre krawedzie obudowy!

Rany ciete

Zawsze uzywaj rekawic ochronnych.

OSTRZEZENE

Mozliosc wylsizgniecia sie przechylonego urzadzenia!

Zlamania kosci /zmiażdzenia

Zabepieczy urzadzenia przed wyslizgnieciem.

WAZNE

Niebezpieczeneistwo spadniae czesi po wykreceniu robl

Zranienie przy spadajace czesci

Zabepcieczyc czesc przed spadni ciem.

UWAGAI

Niebezpieczenia spadnięcía czȩci po wykrēceniu szub!

Uszkodzenie innych czeci urzadzenia albo pomieszczenia mieszkalne

go, np. podologi.

Zabepieczyc czesc przed spadnięciem.

Warunek:

Urzadzenie odlaczone od zrodla zasilania.
Urzadzenie jest odłaczone od zródla wody.
Urzadzenie jest swobodnie dostepne.
Blat robocz zostal zdemontowany. 342
Dozownik detergentu zostal wyjety. 344
Panel przyedni zostal zdemontowany.

3.9.1 Demontaz oswietlenia bēbna

1. Wyciagnac uchwyt oswietlenia bbebna z urzadzenia.
   2.Rozlaczycz zlacza elektryczne.
2. Wyjac oswietlenie bebna z uchwytu oswietlenia bebna.

3.9.2 Montaz oswietlenia bēbna

Montaž w odwrtnej kolejnosci.

Naprawy

3.10 Wymiana oslony pompy

Warunek:

Urzadzenie odłaczone od zródia zasilania.
Urzadzenie jest odłaczone od zrodla wody.

3.10.1 Demontaz oslony pompy

1. Otworzyc oslone pompy.

1. Zdjac oslone pompy.

3.10.2 Montaz oslony pompy

Montaż w odwrotnej kolejnosci.

Naprawy

3.11 Wymiana sciany przyedniaj

Warunek:

Urzadzenie odłaczone od zródia zasilania.
Urzadzenie jest odłaczone odźródia wody.
Dozownik detergentu zostal wyjety. 344
Drzwi zostaly zdemontowane.346
Zostala wvieta uszczelka drzwiczek.
Pokrywa pomy zostęa zȩjeta.→355

3.11.1 Demonta szciany przednej

1.

Podniiesz przydnia czysz urzadzenia.

1. Wykrecic dolne s Ruby (1).

1. Opusci urzadzenie.

Naprawy

1. Przesunac blat roboczyn w strone tylu uradzdenia (2). 3. Podniȩcie blat robczy do góry (3), aby go zȩćd.

1. Zwolnic zatrzask (2, 3).

1. Zdjac panel przedni

7.

WAZNE

Nebepziepceznstwo spadniae czesci po wyrceniu srb! Zranienie przye spadajace czesci. Zabepcieczyc zcesc przyed spadnieciem.

Naprawy

UWAGAI
Niebeziepceznstwo spadniacchia czeci po wykrenciu srb!
Uszkodzenie innych czeci urzadzenia albo pomieszczenia mieszkal- nego, np. podlogi. Zabeziepieczyczeci przyed spadniaciem.

Wykrećić przyreedné šruby zaczynajć od dolu i koncću góry (2, 3).

1. Zdjać siane przyednia.

3.11.2 Montaz sciany przyedniej

Montaz w odwrotnej kolejnosci.

Symbolo oznacjuce rizika su symbolicke znazornenia, ktorne naznacujduh nebezpečensva.

V toto dokunte sa pouzivaju nasledujuce symbolo oznaucjuce riziká:

ranenie padajucimi dielmi.

Zaistitekomponentprotipadu.

POZORI

Riziko pádu dielov po uvolnéni skrutiek!

Poskodenie iinych casti spotrebiča alebo domacnosti zákaznika, napr. podlachy.

Zaistite component protipadu.

Požiadavka:

3.2.1 Odstränenie panelu oblożenia

1. 1. Odstrante skrutky (1).

2. Uvolnite zachytávacie privky (2,3).

1. Uvofnite kontakt zastrocky radiacej jegnotky.
2. Odoberte panel obloZenia.

3.2.2 Montáz panelu oblożenia

Zranenie padajucimi dielmi.

Zaistite component proti pádu.

Riziko pádu dielov po uvolnéni skrutiek!

1. Odoberte tesnenie dveri.

3.7.2 Montáz tesnienia dveri

VAROVANIE

3.10 Vymena krytu cerpadla

Požiadavka:

3.10.1 Odoberanie krytu cerpadla

1. Otvorte kryt cerpadla.

1. Odstrante kryt cerpadla.

1. Odoberte panel oblożenia

7.

UPOZORNENIE

Riziko pádu dielov po uvolneni skrutiek!
Zranenie padajucimi dieiml.

Zaistite component protipadu.

Oprava

POZOR!
