Serie 8 WAV28K43 - Wasmachine BOSCH - Gratis gebruiksaanwijzing en handleiding

Soort product	Wasmachine
Merk	Bosch
Model	Serie 8 WAV28K43
Nominale capaciteit	8 kg
Hoogte x Breedte x Diepte	85 x 60 x 60 cm
Netto gewicht	75 kg
Voeding	230 V, 50 Hz, 10 A
Energieklasse	A (volgens EU-norm)
Maximale centrifugesnelheid	1400 toeren/min
Programmatypes	Katoen, Synthetisch, Fijn, Wol, Snel, enz.
Speciale functies	Uitgestelde start, Kinderbeveiliging, Stoomreiniging
Onderhoud en reiniging	Regelmatig reinigen van pompfilter, wasmiddellade en deurafdichting
Veiligheid	Kinderbeveiliging, lekkagebeveiliging, automatische uitschakeling
Repareerbaarheid	Ontworpen voor eenvoudige reparatie: bovenkant, bedieningspaneel, deur, enz. door gebruiker te vervangen (zie handleiding)
Reserveonderdelen beschikbaar	Ja, via Bosch-klantenservice (referenties in handleiding)
Geluidsniveau (wassen/centrifugeren)	Ongeveer 50/75 dB(A)
Waterverbruik per cyclus	Ongeveer 50 L

Veelgestelde vragen - Serie 8 WAV28K43 BOSCH

Wat te doen als de wasmachine niet aangaat?

Controleer of het apparaat goed is aangesloten en of de zekering niet is doorgeslagen. Als het probleem aanhoudt, koppel het apparaat los van de stroom en neem contact op met de klantenservice.

Hoe het pompfilter reinigen?

Open het pompdeksel, verwijder het filter en spoel het af met schoon water. Plaats het terug en zorg dat het goed vastklikt. Raadpleeg sectie 3.10 van de handleiding.

De trommel maakt een abnormaal geluid tijdens het centrifugeren, wat te doen?

Dit kan komen door een ongelijkmatige lading of een voorwerp dat vastzit in de trommel. Stop de cyclus, open de deur en verdeel het wasgoed gelijkmatig. Als het geluid aanhoudt, controleer dan het pompfilter.

Hoe de deurafdichting vervangen?

Volg de gedetailleerde instructies in sectie 3.7 van de handleiding. Je hebt een Torx T20-schroevendraaier en een tang nodig. Zorg dat het apparaat is losgekoppeld van de stroom voordat je begint.

De wasmachine toont foutcode E:30, wat betekent dat?

Foutcode E:30 duidt op een afvoerprobleem. Controleer of de afvoerslang niet geknikt of verstopt is en reinig het pompfilter. Als de fout aanhoudt, neem dan contact op met de klantendienst.

Kan het wasgoed in de machine blijven na het einde van het programma?

Ja, dankzij de functie Uitgestelde einde kan het wasgoed tot 12 uur in de trommel blijven zonder geur. Het wordt echter aanbevolen om het snel te verwijderen om kreukels te voorkomen.

Hoe de trommelverlichting vervangen?

De procedure wordt beschreven in sectie 3.9. Verwijder het bedieningspaneel, haal de lampunit eruit, koppel de connectoren los en vervang de lamp. Gebruik een Torx T20-schroevendraaier.

Wat te doen als het water niet warm wordt?

Controleer of het geselecteerde programma een hoge temperatuur vereist en of het verwarmingselement niet defect is. Een continuïteitstest kan door een professional worden uitgevoerd.

De wasmiddellade sluit niet goed, hoe te repareren?

Verwijder de lade (sectie 3.3) en controleer of het handvat niet gebroken is. Vervang indien nodig het handvat (sectie 3.4). Zorg ervoor dat de lade goed in de geleiders zit.

Hoe de kinderbeveiliging inschakelen?

Druk op de toets Kinderbeveiliging (meestal een toetscombinatie) gedurende 3 seconden tot het symbool op het scherm verschijnt. Om uit te schakelen, herhaal de handeling.

GEBRUIKSAANWIJZING Serie 8 WAV28K43 BOSCH

6.1.Uklonite vijke (1).

1. Otpustite zahvatne elemente ploce (2, 3).
2. Otpustite vike kucista dozatoria.

7. Uklonite plocu.

4.1.Uklonite vijke (1).

1. Gurnite radnu ploče do stražnje strane ureðaja (2).
2. Pomaknite radnu plocu prema gore (3) da biste je uklonili.

5.1.Uklonite vijke (1).

1. Otpustite zahvatne elemente (2, 3).

1. Uklonite plocu.

7.

OPREZ

Loft apparentet op i fronten.

1. Løsn skruerne formeden pa frontpanelet (1).

1. Sænk apparatet ned.

Reparation

1. Fjern skruerne i pumpeomrátet (2). 5. 1. Løsn skruerne bag pa apparatet (1).

1. Fjern toppladen (2, 3).

Reparation

6.1.Fjern skruerne (1).

1. Frigor betjeningspanelets laseelementer (2, 3).
2. Løsn dispenserhusets skruer.

7. Fjern betjeningspanelet.

1. Fjern tromleysholderen foroven.

9.

BEMERKI

Loft apparatet op i fronten.

1. Fjern skruerne foreden (1).

1. Sænk apparatet ned.

Reparation

4.1.Fjernskruerne (1).

1. Skub toppladen bagud pa apparatet (2).
2. Bevag toppladen opad (3) for at fjerne den.

5.1.Fjernskruerne (1).

1. Frigor laseelementerne (2, 3).

1. Fjern betjeningspanelet.

7.

PASPAI

Fare for nefaldende delie pga. lnsnede skrurer! Persnoskade pga.nedfaldende delie.

Reparatie informatatie - Wasmachine

1.1 Belangrijke informatie 87
1.1.1 Doel 87
1.2 Verklaring van symbolen 87
1.2.1 Gevarenniveauaus 87
1.2.2 Gevarensymbolen 87
1.2.3 Structuur van de waarschuwingen 88
1.2.4 Algemene symbolen 88

Gereedschappen en hulpmiddelen 89

Reparatie. 90
3.1 Werkblad verwangen 90

3.1.1 Werkblad verwijderen 90
3.1.2 Werkblad monteren 90

3.2 Bedieningspaneel verwangen 91
3.2.1 Bedieningspaneel verwijderen 91
3.2.2 Bedieningspaneel monteren 91

3.3 Wasmiddellade verrangen 92

3.3.1 Wasmiddellade verwijdenen 92
3.3.2 Wasmiddellade monteren 92

3.4 Handgreep wasmiddellade verrangen 93

3.4.1 Handgreep wasmiddellade verwijdenen 93
3.4.2 Handgreep wasmiddellade monteren 93

3.5 Deur verwangen 94

3.5.1 Deur verwijderen 94
3.5.2 Deur monteren 94

3.6 Deurcomponenten verrangen 95

3.6.1 Deurcomponenten verwijderen 95
3.6.2 Deurcomponenten monteren 95

3.7 Deurafdichting verrangen 96

3.7.1 Deurafdichting verwijderen 96
3.7.2 Deurafdichting monteren 99

3.8 Deurslot verrangen 100

3.8.1 Deurslot verwijderen 100
3.8.2 Deurslot monteren 101

3.9 Trommelverlichting verrangen 102

3.9.1 Trommelverlichting verwiederen 102
3.9.2 Trommelverlichting monteren 102

3.10Pompdeksel verrangen 103

3.10.1Pompdeksel verwijderen 103
3.10.2Pompdeksel monteren 103

3.11 Frontpanelervangen 104

3.11.1 Frontpaneel verwijderen 104
3.11.2 Frontpaneel monteren 106

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijizingen worden de klant geholpen zich apparaten te repareren conform de toepasselijke verordering inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatme over ho gedefinierte reserveonderdelen konnen worden verwangen met inbegrip van waarschuwingen enGeVaren.

Neem bij vragen contact op met ozone klantenservice. We stellen ons alleen ansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevloodl.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveauaus

De waarschwingsniveauaus worden aangegeven met een symbol en een signalwoord. Het signalwoord geeft de ernst van het gevaar aan.

Table 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing Niet in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing Niet in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing Niet in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing Niet in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische abweidungen die einen individie geben van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document—heben een gestandaardiseerd uiterlijk en een gestandaardiserde struur.

A

GEVAAR

Soort gevaar en bron van het gevaar!

Mogelijkke gevolgen van het negeren van het gevaar / de waarschuwing.

Maatregelen en verboden om het gevaar te voorkomen.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen worden gewaarschuwd. De maatregel om het gee vaar te vermijden worden vermeld.

A

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderden!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoortezing af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
f	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / vester (in het display van het apparatusat)

Tabel 3. Algemene symbolen

Gereedschappen en hulpmiddelen

Benaming Details	Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torr T20 schroe- vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentseutel [15000441]	Momentseutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lenghte 200 mm
Zijsnijlang [00342182]	Lenghte: 200 mm

Benaming Details	Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6	3
Combination wrench [00340814]	Maat 13°mm, M8	3
Ring-steeksleutel [00340817]	Maat 17 mm, M10	3
Ring-steeksleutel [15000459]	Maat 16°mm, M10	3

Reparatie

3.1 Werkblad verwangen

Speciale hulpmiddelen:

Torxbit TX20 met gat, lang 6,3"mm (1/4") 152"mm, voor schroeven met borgpen [00341272]

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

3.1.1 Werkblad verwijderen

1. Verwijder schroeven (1).
2. Duw het werkblad maar de achterkant van het apparatus (2).
3. Beweeg het werkblad omhoog (3) om het te verwijderen.

3.1.2 Werkblad monteren

Monteer in omgekeerde volgorde.

Reparatie

3.2 Bedieningspaneel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Werkblad is verwijderd. 90
Wasmiddellade is verwijderd. 92

3.2.1 Bedieningspaneel verwijderen

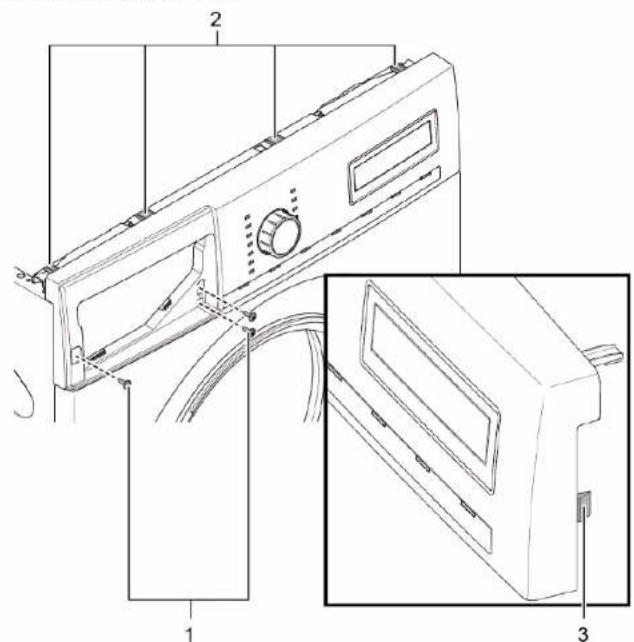

1. 1. Verwijder schroeven (1).

2. Maak vergrendelelementen (2, 3) los.

1. Haal de stekkerverbinding van de bedieningseenheid los.
2. Verwijder het bedieningsspaneel.

3.2.2 Bedieningspaneel monteren

Monteer in omgeekerde volgorde.

Reparatie

3.3 Wasmiddellade verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieing afgehaald.

3.3.1 Wasmiddellade verwijdersen

1. Trek de wasmiddellade open.
2. 1. Druh het inezitstuk (1) omlaag.
3. Verwijder de wasmiddellade (2).

3.3.2 Wasmiddellade monteren

Monteer in omgekeerde volgorde.

Reparatie

3.4 Handgreep wasmiddellade verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd. 92

3.4.1 Handgreep wasmiddellade verwijdenen

1. Maak vergrendelelementen los.

1. Verwijder de handgreep van de wasmiddellade.

3.4.2 Handgreep wasmiddellade monteren

Monteer in omgekeerde volgorde.

Reparatie

3.5 Deur cervangen

VAORZICTIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers
Steek uw vingers Niet in het scharniergedeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieining afgehaald.
Deur wordl geopend.

3.5.1 Deur verwijderen

1.

LET OPI

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Schade aan andere onderdelen van het apparaat of bij de klant thus bijvoorbeeld aan de vloer.
Beveilig component gegen vallen.

A VOORZICTIG

Gevaar voor valende onderdelen als gevolg van losgeraakte
schroeven!
Letsel als gevolg van vallende onderdelen.
Beveilig component gegen vallen.

Verwijder schroeven (1).

1. Verwijder deur maar boven toe.

3.5.2 Deur monteren

Monteer in omgeekerde volgorde.

Reparatie

3.6 Deurcomponenten verrangen

VAOORZICTIG

Maak het scharniergedeelite open!

Beknelling/afklemming van vingers

Steek uw vingers Niet in het scharniergededeelte.
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorzieening afgehaald.
Deur is verwijderd.→94

3.6.1 Deurcomponenten verwijderen

Demonteer de deur van buitenaar binnen.

3.6.2 Deurcomponenten monteren

Monteer in omgekeerde volgorde.

Reparatie

3.7 Deurafdichting verrangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorziening afgehaald.
Wasmiddellade is verwijderd. 92
Deur is verwijderd. 94
Pompdeksel is verwijderd.103

3.7.1 Deurafdichting verwijdersen

1.

WAARSCHUWING

Wegglieden van schuin staande apparaten!

Botbreuken /beknellingsletsel

Beveilig apparaten gegen weglijden.

Til het apparaat aan de voorkant op.

1. Draai de schroeven onderaan het frontpaneel (1) los.

1. Laat het apparaat weeer zakken.

Reparatie

1. Verwijder de schroeven in het pompgedeelte (2). 5. 1. Draai de schroeven aan de achlerkant van het apparaat (1) los.

1. Verwijder het werkblad (2, 3).

6.1. Verwijder schroeven (1).

1. Maak vergrendelelementen van het bedieningspaneel (2, 3) los.
2. Draai de schroeven in de behuizing van de wasmiddellade los.

1. Verwijder het bedieningsspaneel.

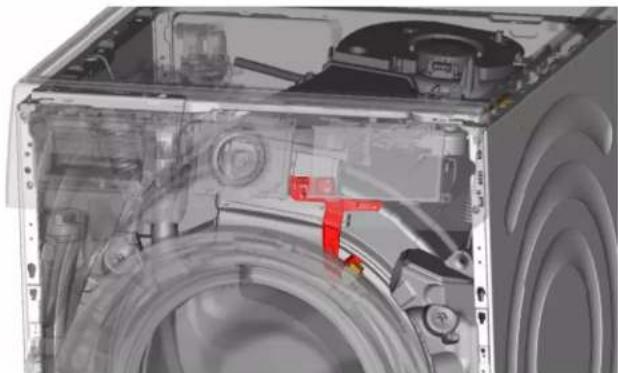

2. Verwijder de houder van de trommelverlichting bovenaan.

9.

LET OPI

Gevaar voor beschadlgd oppervlak!

Het apparaatoppervlaik kan krassen oplopen als verkeerde gereed-schappen worden gebruikt.

• Gebruik ultsluitend kunststoff gereedschappen om de spanninge te verrangen.

Haal de spanring met een kunststof gereedschap van de afdichting af.

1. Haal de deurafdichting los van het frontpaneel.
2. Haal de kabelstekker los van het deurslot.

Reparatie

1. Draai de schroeven bovenaan het frontpaneel (3) los.

1. Verwijder het frontpaneel.

2. Maak alle slangverbindingen los.

1. Verwijder de deurafdlichting.

3.7.2 Deurafdichting monteren

WAARSCHUWING

Gevaar voor vallende onderdelen als gevolg van onjuiste installment!
Persoonlijk letseI of materiele schade aan het apparaat.

Haal de spanning van de rubber manchet aan met 3,4 Nm.

Monteer in omgekeerde volgorde.

Reparatie

3.8 Deurslot verrangen

Als fabrikant zijn wij conform Verordering (EU) 2019/2023 verplicht om consumenten eenreservedeurbewelling inclusief reparatie-instructues te verstrekken. Wij wollen u er darüber op wijzen dat na verwang van een deurbevwelling een elektrotechnische veiligheidstest door een gekwalificierdele elektricien vereist is voordat het apparaat in gebruik mag worden genommen. Deze persoon moet aantoonbaar gekwalificierdijkন op grond van de landspecifieke wetten, regelgeving en normen.

LET OPI

Gevaar voor valende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant thus bij voorbeeld aan de vloer. Beveilig component gegen vallen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieining afgehaald.
Het apparaat is vrij toegankelijk.
Werkblad is verwijderd. 90
Bedieningspaneel is verwijderd.
Deur is verwijderd.94
Spanring is verwijderd.
Frontpanel is verwijderd.
Deurafdichting is verwijderd.

3.8.1 Deurslot verwijderen

1. Haal de stekker van het deurslot los.
2. Maak het deurslot los.

1. Verwijder het deurslot.

Reparatie

3.8.2 Deurslot monteren

Monteer in omgekeerde volgorde.

Scherpe randen aan de behuizing! Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglieden van schuin staande apparaten! Botbreuken / beknellingsletsel

Beveilig apparaten gegen weglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderden van het apparaat of bij de klant thus bij voorbeerd aan de vloer.

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Het apparatus is vrij togetankelijk.
Werkblad is verwiederd. 90
Wasmiddellade is verwijderd.92
Bedieningspaneel is verwijderd.

3.9.1 Trommelverlichting verwijderen

1. Trek de houder van de trommelverlichting uit het apparatus.
2. Haal de elektrische verbindingen los.
3. Haal de trommelverlichting uit de houder.

3.9.2 Trommelverlichting monteren

Monteer in omgekeerde volgorde.

Reparatie

3.10 Pompdeksel verrangen

Voorwaarde:

Apparaat worden van de stroomvoorziening afgehaald.
Apparaat worden van de watervoorzieening afgehaald.

3.10.1 Pompdeksel verwijden

1. Open het pompdeksel.

1. Verwijder het pompdeksel.

3.10.2Pompdeksel monteren

Monteer in omgeekerde volgorde.

Reparatie

3.11 Frontpanelervangen

VOORZICHTG

Scherpe randen aan de behuizing!

letsel

Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorzieening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
Wasmiddellade is verwijderd. 92
Deur is verwijderd. 94
Deurafdichting is verwijderd.
Pompdeksel is verwijderd.→103

3.11.1 Frontpaneel verwijderen

1.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Til het apparaat aan de voorkant op.

1. Verwijder de schroeven onderaan (1).

1. Laat het apparaat weez zakken.

Reparatie

4.1.Verwijder schroeven (1).

1. Duw het werkblad maar de anderekanten het en apparaat (2). 3. Beweeg het werkblad omhoog (3) om het te verwilderen.

5.1. Verwijder schroeven (1).

1. Maak vergrendelementen (2, 3) los.

1. Verwijder het bedieningsspaneel.

7.

VAOORZICHTIG

Gevaar voor vallende onderdelen als gezolg van losgeraatke schroeven!

Letsel als gevolg van vallende onderden.

Verwijder de schroeven aan de voorkant van benedenaar boven (2, 3).

1. Verwijder het frontpaneel.

3.11.2 Frontpaneel monteren

Monteer in omgekeerde volgorde.

3.7.1 Removing door seal 117
3.7.2 Installing door seal 120

3.8 Replacing door lock 121

3.8.1 Removing door lock 121
3.8.2 Installing door lock 122

3.9 Replacing drum light 123

3.9.1 Removing drum light 123
3.9.2 Installing drum light 123

3.5.2 Installing door

3.7.1 Removing door seal

1.

Warning

3.7.2 Installing door seal

Warning

3.8.1 Removing door lock

3.8.2 Installing door lock

4.1. Eemaldage kruid (1).

Nostipriniet ierices, laitas nesfdetu.

Paceliet ierici no priekspuses.

1. Izskruvejiet skruves apakspuse (1).

1. Pazeminiet ierici.

Remonts

4.1. Izskruvejiet skruves (1).

1. Pastumiet darbvirsmu uz ierices aizmuguri (2).
2. Virziet darbvirsmu augsup (3), lai to nonemtu.

5.1. Izskruvejiet skruves (1).

1. Atvienojiet stiprinajuma elementus (2, 3).

Purtati manusi de protectie.

AVERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrival unecarii.

ATENTIONARE

Purtati manusi de protectie.

Purtati manusi de protectie.

A VERTISMENT

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele impotrivala unecarii.

ATENTIONARE

Purtati manusi de protectie.

Cerinta:
