Serie 8 WAV28K43 - Pračka BOSCH - Bezplatný návod k obsluze

Typ výrobku	Pračka
Značka	Bosch
Model	Série 8 WAV28K43
Jmenovitá kapacita	8 kg
Výška x Šířka x Hloubka	85 x 60 x 60 cm
Čistá hmotnost	75 kg
Elektrické napájení	230 V, 50 Hz, 10 A
Energetická třída	A (podle normy EU)
Maximální rychlost odstřeďování	1400 ot/min
Typy programů	Bavlna, Syntetika, Jemné, Vlna, Rychlý, atd.
Speciální funkce	Odložený start, Dětská pojistka, Čištění párou
Údržba a čištění	Pravidelné čištění filtru čerpadla, zásobníku na prací prostředky a těsnění dveří
Bezpečnost	Dětská pojistka, ochrana proti úniku, automatické zastavení
Opravitelnost	Navrženo pro snadnou opravu: vršek, ovládací panel, dveře atd. vyměnitelné uživatelem (viz návod)
Náhradní díly k dispozici	Ano, prostřednictvím poprodejního servisu Bosch (odkazy v návodu)
Hladina hluku (praní/odstřeďování)	Přibližně 50/75 dB(A)
Spotřeba vody na cyklus	Přibližně 50 L

Často kladené otázky - Serie 8 WAV28K43 BOSCH

Co dělat, když se pračka nezapne?

Zkontrolujte, zda je spotřebič správně zapojen a zda nedošlo k přepálení pojistky. Pokud problém přetrvává, odpojte spotřebič a kontaktujte poprodejní servis.

Jak vyčistit filtr čerpadla?

Otevřete víko čerpadla, vyjměte filtr a opláchněte jej čistou vodou. Vložte jej zpět a ujistěte se, že je řádně zajištěn. Podívejte se do oddílu 3.10 návodu.

Buben vydává během odstřeďování abnormální hluk, co dělat?

Může to být způsobeno nevyváženým zatížením nebo předmětem zachyceným v bubnu. Zastavte cyklus, otevřete dveře a rovnoměrně rozložte prádlo. Pokud hluk přetrvává, zkontrolujte filtr čerpadla.

Jak vyměnit těsnění dveří?

Postupujte podle podrobných pokynů v oddílu 3.7 návodu. Budete potřebovat šroubovák Torx T20 a kleště. Před jakýmkoli zásahem nezapomeňte odpojit spotřebič.

Pračka zobrazuje chybový kód E:30, co to znamená?

Kód E:30 označuje problém s odvodněním. Zkontrolujte, zda vypouštěcí hadice není ohnutá nebo ucpaná, a vyčistěte filtr čerpadla. Pokud chyba přetrvává, kontaktujte servis.

Je možné nechat prádlo v pračce po skončení programu?

Ano, díky funkci Odložený konec může prádlo zůstat v bubnu až 12 hodin bez zápachu. Doporučuje se však jej rychle vyjmout, aby se zabránilo pomačkání.

Jak vyměnit osvětlení bubnu?

Postup je popsán v oddílu 3.9. Odstraňte ovládací panel, vyjměte držák osvětlení, odpojte konektory a vyměňte žárovku. Použijte šroubovák Torx T20.

Co dělat, když voda nehřeje?

Zkontrolujte, zda vybraný program vyžaduje vysokou teplotu a zda není vadné topné těleso. Test spojitosti může provést odborník.

Zásobník na prací prostředky se nezavírá správně, jak to opravit?

Vyjměte zásobník (oddíl 3.3) a zkontrolujte, zda není rukojeť zlomená. V případě potřeby vyměňte rukojeť (oddíl 3.4). Ujistěte se, že je zásobník správně zasunutý do kolejnic.

Jak aktivovat dětskou pojistku?

Stiskněte tlačítko Dětská pojistka (obvykle kombinace tlačítek) po dobu 3 sekund, dokud se na displeji neobjeví symbol. Pro deaktivaci opakujte stejný postup.

NÁVOD K OBSLUZE Serie 8 WAV28K43 BOSCH

Poznámky k opravě - Pračka

1 O tomto dokumentu 45

1.1 Dulezite informace 45
1.1.1 Ucel 45
1.2 Vysvětlení symbolú 45
1.2.1 Uroven nebezpeci 45
1.2.2 Symboly nebezpeci 45
1.2.3 Struktura ystrah 46
1.2.4 Obecne symboly 46

Nastroje a pomucky 47

Oprava. 48

3.1 Vymena pracovni desky 48
3.1.1 Seimuti pracovni desky 48
3.1.2 Montáz pracovni desky 48
3.2 Vymena panelu oblozeni 49
3.2.1 Sejmuti panelu obloženi 49
3.2.2 Montáz panelu obloženi 49

3.3 Vymena zasuvky na pracif prostfedek 50

3.3.1 Vyjmutf zasuvky na pracf prostfedek 50
3.3.2 Montaz zasuvky na praci prostfedek 50

3.4 Vymena madla zasuvky na praci prostfedek 51

3.4.1 Odstraneni madla zasuvky na praci prostfedek 51
3.4.2 Montáz madla zásuvky na pracl prostredek 51

3.5 Vymena dvirek 52
3.5.1 Vyjmuti dvirek 52
3.5.2 Montáz dvírek 52
3.6 Vymena soucasti dvirek.. 53
3.6.1 Odstraneni soucasti dvirek 53
3.6.2 Montaz soucasti dvirek. 53
3.7 Vymena tsesnei dvirek 54
3.7.1 Vyjmuti tsesneni dvirek.. 54
3.7.2 Montaz tésnénivftek 57
3.8 Vymena pojistky dvirek 58
3.8.1 Odstraneni pojistky dvirek 58
3.8.2 Montáz pojistky dvírek.. 59
3.9 Vymena osvétlení bubnu 60

3.9.1 Odstraneni osvetleni bubnu 60
3.9.2 Montaz osvétlení bubnu 60

V pripadé dotazu se obratte na nās zákaznicky servis. Za skody rucime pouze v pripadé, ze budou správné dodrženyPokyny k opravě.

1.2 Vysvétlení symbolú

1.2.1 Uroven nebezpeci

Jednotlivo urovné vystrah se skladají ze symbolu a signáního slova. Signáni slova uvádeji závažnost nebezpeči.

Ürove'n yvästráhy Význam
NEBEZPEČI	Nedodrženi yvästráného upozornění zpú-sobí smrt nebo vázné zraněné.
VYSTRAHA	Nedodrženi yvästráného upozornění mù-ze zpúsobit smrt nebo vázné zraněné.
POZOR	Nedodrženi yvästráného upozornění mù-ze zpúsobit lehák zraněné.
POZOR!	Nedodrženi yvästráného upozornění mù-ze zpúsobit škody na majelku.

Tabulka 1: Uroven nebezpeci

1.2.2 Symboly nebezpeci

Symboly nebezpeci jsou symbolicka znazorneni urcujici druh nebezpeci

V tomt dokumentu jsou pouzity nasledujici symbolo nebezpeci:

Symbol nebezpeči Význam
!	Obecné vystražné upozorněni
	Nebezpečí vycházející z elektrického na- pětí
	Nebezpečí výbuchu
	Nebezpečí pořezánl
	Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektrö-magnetického pole
	Nebezpećí z neionízujicího zářeni

Tabulka 2: Symboly nebezpeci

1.2.3 Struktura vystrah

Vystrahy pouzite v toto dokumentu maj standardizovan yzhled a strukturu.

NEBEZPECI

Typ a zdroj nebezpeci!

Mozné dusledky nedodrženi výstrázného upozornění.

• Opatfenia zákazy eliminujícnebezpeci

Nasledujicj priklad ukajuze vystruh, ktera varjue pred zasaheim elektrickym proudem pit dokyu dilu pod prudem. Je uvedeno opatfeni pro zabraneni rizika.

NEBEZPECI

Nebezeci urazu elektrickym proudem pri dotyku dilu pod proudem!

Usmrceni elektrickym proudem

• Odpoje spotfebič od privodu elektrického proudu alespon 60

sekund prd zahajenim opravy.

1.2.4 Obecné symboly

V toto dokumentu jsou pouzity nasledujici obecne symboly:

Obecný symbol Význam
i	Uvedeni zviástnlo tipu (text nebo grafické vyjädfeni)
j	Uvedeni jegnoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojú
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni vysledku
Start Uvedeni klávesy nebo tlacitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiče)

Tabulka 3: Obecné symboly

Nastroje a pomücky

Označeni Detaily Shimky
Pomocný nastroj [15000155]	Nástroj pro uvolnéni plastovych dlù
Šroubovák torx T20 s olvorem [00340764]	100 mm, pro šrouby s pojistnám kolíkem
Momentový klič [15000441]	Momentový klić 20-100 Nm
Plochy šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochy šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1000 V AC
Jehlové klesté, za-hnute [00341269]	Délka 200 mm
Bočni šlipaci klesté [00342182]	Délka: 200 mm

Oznaceni Detaily Shimky
Maticový klič [00340811]	Velikost kliče 10°mm, M6
Combination wrench [00340814]	Velikost kliče 13°mm, M8
Maticový klič [00340817]	Velikost kliče 17 mm, M10
Maticový klič [15000459]	Velikost kliče 16°mm, M10

Oprava

3.1 Vymena pracovni desky

Speziální nástroje:

Bit torx TX20 s olvorem, 6,3mm (1/4") 152mm, pro srouby s [00341272] dlouhy pojistnym kolikem

Požadavek:

Spotfebié je odpojeny od privodu elektrické energia.
Spotfebi je odpojeny od privodu vody.

3.1.1 Sejmuti pracovni desky

1. Odstrahti srouby (1).
2. Posuhte pracovni desku do zadni casti spotbrebiie (2).
3. Zvedněte pracovni desku nahoru (3) a sejměte ji.

3.1.2 Montáz pracovni desky

Montáz provedte v opacnémsledu.

Oprava

3.2 Vymena panelu oblozeni

Ostré hrany skrǐne!

Zlomeniny / poraněni Rozdrcenim

Zajistete spotbreic protei sklouznuti.

Nebezpecl padajicich dilu kvuli uvolnemy smoubum!

Poranéni padajicimi dily

Zajistete Jednotlivé soucasti préd pámem.

Nebezpeči padajicich dilu kvuli uvolněnym sroubúm!

Poskozeni jin'ych caski spotfebiene bo prvku domacosti zakaznka,

napr. podlavy.

Zajistete Jednotlivé soucasti préd pámem.

Požadavek:

Spotbrebi je odpojeny od privodu elektricke energia.
Spotfebič je odpojený od privodu vody.
Pracovni deska je sejmuta.48
Zásuvka na praci prostředek je vyjumá,→50

3.2.1 Sejmuti panelu obloženi

1. 1. Odstrante srouby (1).

2. Uvolnete zapadky (2, 3).

1. Vytihnete zastru fidici Jednotky.
2. Sejměte panel obložné.

3.2.2 Montáz panelu obloženi

Montaz proved v opacnem sledu.

Oprava

3.3 Vymena zasuvky na prací prostředek

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.

3.3.1 Vyjmuti zasuvky na pracci prostfedek

1. Vytáhněte zásuvku na prací prostředek.
   2.1.Zatlache na vlozku (1).

2. Vyjmte zasuvku na prac prostredek (2).

3.3.2 Montáz zásuvky na praci prostredek

Monta z provedte v opacnem sledu.

Oprava

3.4 Vymena madla zasuvky na praciprostfedek

Požadavek:

Spotfebic je odpojeny od privodu elektricke energia.
Spotbrebi je odpojen od privodu vody.
Zasuvka na pracipl prostrfedek je vyjimuta. 50

3.4.1 Odstraneni madla zasuvky na praci prostredek

1. Uvolnete zapadky.

1. Odstraţne madlo zăsuvky na praci prostředek.

3.4.2 Montáz madla zásuvky na praci prostředek

Montaz provedte v opacnem sledu.

Oprava

3.5 Vymena dvirek

A POZOR

Otevete prostor se zavesy!

Rozdrceni prstu / zachyceni

Nesahejte do prostoru se zavesy.
Pouzivejte ochranné rukavice.

Požadavek:

Spotfebi je odpojeny od privodu elektricke energia.
Spotfebijc oedpojeny od pfivodu vody.
Dvirka jsou otevrená.

3.5.1 Vyjmuti dvitek

1.

POZORI!
Nebezpei padajcich dlui kvuli uvolenym sroubum!
Poskozeni jinych casti spotfeibi nebo prvku domacosti zakaznika, napr podlahy. Zajistete jegnotlivie soucasti pred pamem.

POZOR
Nebezpeci padajcich dlu kvuli uvolnem ym srobum!
Poraneni padajcimi dily. Zajistete jegntivsseoucasti pfed pamem.

Odstrañte Srouby (1).

2.Vyjmte dvifka smerem nahoru.

3.5.2 Montáz dvirek

Montaz proved v opacnem sledu.

Oprava

3.6 Vymena soucasti dvirek

A POZOR

Otevete prostor se zavesy!

Rozdrceni prstu / zachycenii

Nesahejte do prostoru se zavesy.
Pouziveje ochranné rukavice.

Požadavek:

Spotfebi je opdojeny od prlvodu elektricke energie.
Spotfebi je odpojen y od prfvo du vody.
Dvifkajsouodstréna.→52

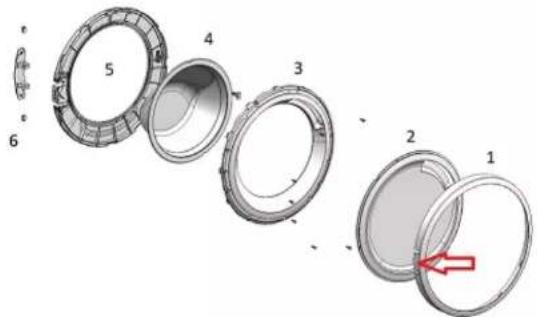

3.6.1 Odstraneni soucasti dvirek

Demontujte dvifka zvenku dovnitr.

Spotbreic je opdojeny od privodu elektricke energia.
Spotfebic je odpojeny od prlvodu vody.
Zásuvka na pracl prostředek je vyrimúta.→50
Dvlfka jsou odstranena-52
Kryt Čerpadla je odstraněny,→61

3.7.1 Vyjmuti tsesneni dvirek

1.

VYSTRAHA

Sklouznuti naklonenych spotfebiul
Zlomeniny / poraněni rozdrcenim
Zajistete spotrebice proti sklouznutl.

Zvednete predni cask spotrebice.

1. Uvolnete srouby na spodni strane predniho panelu (1).

1. Polozte spo'rebič.

Oprava

1. Odstrańte srouby z oblasti Čerpadla (2). 5. 1. Odstrańte srouby ze zadni strany spotěbreče (1).

1. Sejměte pracovní desku (2, 3).

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH strana 55 od 505

Oprava

6.1.Odstrahte srouby (1).

1. Uvolněte z⁺padky panelu obložen (2, 3).
2. Uvolněte šróby skfíně dákovacji进展情况

7. Sejmete panel oblozeni.

1. Sejměte držák osvětlení budnu nahore.

9.

Plastovym náradim vyjměte napinaci kroužek z těsnění.

1. Z prednio panelu vyjmte tsesneni dvirek.
2. Z pojistky dvifek vyjmte konektor kabelu.

Oprava

1. Uvolněte srouby na horní straně predniho panelu (3).

1. Sejmte predni panel.

2. Uvolnete vsechny hadicové spoje.

Zranéni nebo poškozeni spotřebrane.

Utahne napinaci krouzek tsesnni utahovacim momentem 3,4

Nm

Montaz proved v opacnem sledu.

Oprava

3.8 Vymena pojistky dvirek

V souladu s naifenim (EU) 2019/2023 jsme coby vyrobcce povinni poskytnout spotfeibitel nahradni pojstiku dvirek vcetne navodu kograve. Upozorunjeme vsk na to, ze po ymene pojstky dvirek je pdef uvedenim zaifeni do provozvo vyzadovana elekto-technica bepezecostnji zokouka kvalifikovamy elektrikafem. Tato osoba musi byt prokazatelne kvalifikovanova podle zakonu, predpisu a norem platnych v dané zemi.

NEBEZPECI

Nebepezci urazu elektrickym proudem pri dotyku dilu pod proudem! V pripadé neodborné opravy hrozi nebezpezci smrteinoho urazu elektrickym proudem

Opravu elektrického zaflzeni smi provadět Jen kvalifikovany elektrikár.
Po opravě nechte provest bezpečnostnízkoušku podle VDE 0701 nebo specklichý predpisùn âné zěme.

POZOR

Ostré hrany skříne!
Nebezpeci feznych poranenl
Pouziveje ochranné rukavice.

VYSTRAHA

Sklouznuti nakloněnych spotřebicú!
Zlomeniny / poraneni rozdrcenim
Zajistete spotrebice protisklouznuti.

POZOR

Nebezpeci padajcich dlkvuli uvolenym srobumb! Poraneni padajcici dimly.
Zajistete Jednotivé soucasti préd pámem.

POZOR!

Nebezpeci padajcich dlu kvuul uvolnem smoubum!
Poskozeni jin'ych cask spotfebcne nebo prvku domacnstizi zakaznika, napr. podlachy.
Zajistete Jednotlive soucasti prd padem.

Požadavek:

Spotfebič je odpojený od privodu elektrické energia.

Spotbrebič je odpojený od privodu vody.
Spotrebic je volne pristrupny.
Pracovni deska je sejmuta. 48
Panel oblozeni je odstraneny.
DviriKa isou odstranená.→52
Napinaci krouzek je vyjmuty.
Pridni panel je odstraneny
Tsenénf dvifek je vyjmuto.

3.8.1 Odstraneni pojistky dvirek

1. Vytáhněte zástrčku pojistky dvířek.
2. Uvolnete pojistku dvirek.

3. Odstraţe pojistku dvîrek.

Oprava

3.8.2 Montáz pajistky dvírek

Montáz provedte v opacné msldu.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH strana 59 od 505

Oprava

3.9 Vymena osvetleni bubnu

Ostré hrany skrǐne!

Zlomeniny / poraněni Rozdrcením

Zajistete spotrebice protisklouznuti.

Nebezpecl padajicich dilu kvuli uvolnemy smoubum!

oranénpadajicmidily

Zajistete Jednotlivé soucasti pred padem.

Nebezpeci padajicich dilu kvuli uvolnemy smrobum!

Poskozeni jin'ych caski spotfebi nebo prvk domacosti zakaznka,

napr. podlathy.

Zajistete Jednotlivé soucasti pred pagem.

Požadavek:

Spotfebi ec odpojeny od pfivodu elektricke energie.
Spotbrebi je odpojeny od privodu vody.
Spotiébič je volné pristupné.
Pracovni deska je sejmuta.48
Zásuvka na prací prostředek je vyjmutá.→50
Panel oblozeni je odstraneny.

3.9.1 Odstraneni osvětleni bubnu

1. Ze spotrefiieVytahnete drzak osvtilenf bubnu.
2. Odpojte elektricke pripojeni
   3.Vyjmte osvETleni bubnu z drzaku osvetleni.

3.9.2 Montáz osyétlení bubnu

3.10.2 Montáz krytu Čerpadla

Montaz proved v opacnem sledu.

Oprava

3.11 Vymena prendniho panelu

Požadavek:

Spotfebi je odpojeny od prfvodu elektricke energie.
Spotfebič je odpojený od prívodu vody.
Zasuvka na pracif prostredek je vyjmuta. 50
Dvifka jsou odstranéna.→52
Tseneni dvilek je vyjuto.
Kryt cerpadla je odstraneny-61

3.11.1 Sejmuti prêndniho panelu

1.

Zvednete prednl ccast spotfebiie.

1. Odstraţne srouby ve spodni Časti (1).

1. Polozte spořebič.

Oprava

4.1.Odstrahte srouby (1).

1. Posuţe pracovni desku do zadni Časti spôftebrejce (2). 3. Zvedněte pracovni desku nahora (3) a sejměte ji.

5.1.Odstrahte srouby (1).

1. Uvolnete zapadky (2, 3).

1. Sejměte panel obloženi.

7.

POZOR

Nebezpeci padajcic di lul kuli uvolnemn srobum! Poraneni padajcimeli dlly.

Zajistete Jednotlive soucasti prd padem.

Oprava

POZOR!

Nebezpeci padajicich dlu kvuli ovulmemy smoubum! Poškozeni jinych căsti spotbrebične nebo prkvú domacnsti zákaznika, napr. podláhy.

Zajistetejednotlivesoucasti predpadem.

V p Fredni casti odstrahte srouby, postupujte zdola nahoru (2, 3).

1. Sejměte prědní panel.

3.11.2 Montáz prendinho panelu

Montaz provedte v opacném sledu.

2021-02-16_8001214495 Copyright BSH Hausgeräte GmbH strana 64 od 505

Tip til reparation - Vaskemaskine

Poznámky k opravám - Práčka

1 O toto dokunte 402

1.1 Dolezite informacia 402

1.1.1 Ucel 402
1.2 Vysvetlenie symbolov 402
1.2.1 Urovne nebezpečenstva. 402
1.2.2 Symboly označujúce riziká 402
1.2.3 Struktura varovani 403
1.2.4 Vseobecne symbol 403

Nastroje a pomocky 404

Oprava. 405

3.4.1 Odstranenie drzadla zasuvky na pracil prostriedok 408
3.4.2 Montáz držadla zásuvky na praci prostriedok 408

3.5 Vymena dveri 409

3.5.1 Odoberanie dveri 409
3.5.2 Montáž dverí 409

3.6 Vymena componentov dveri 410

3.6.1 Odoberanie componentov dveri 410
3.6.2 Montaz componentov dveri 410

3.7 Vymena tesenia dveri 411

3.7.1 Odoberanie tesnenia dverl 411
3.7.2 Montaz tesnenia dveri 414

3.8 Vymena poistky dvierok 415

3.8.1 Odoberanie poistky dvierok 415
3.8.2 Montáz poistky dvierok 416

3.9 Vymena osvetlenia bubna 417

3.9.1 Odoberanie osvetlenia bubna 417
3.9.2 Montáz osvetlenia bubna 417

3.10 Vymena krytu cerpadla. 418

3.10.1 Odoberanie krytu cerpadla 418
3.10.2 Montaz krytu cerpadla 418

3.11 Vymena celneho panela 419

NEBEZPEÇENSTVO Nebezpeçenstvo urazu elektrickým prudom pri dotyku s Čast'ami pod napatim! Umtie v dösledku zásahu elektrickým prudom • Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom oprav.

1.2.4 Vseobecne symboly

V toto dokumente sa pouzivaju nasledujuce vseobecne symboly:

Vseob. symbol Význam
i	Označenie špecialnéhoPokynu (textové a/alebo grafické)
i	Označenie jegnoduchéhoPokynu (len textové)

• Pri montázi postupujte v opacnom poradik krokov demontáze.

Oprava

3.2 Vymena panelu oblozenia

UPOZORNENIE

Ostre hrany plastal!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliażdenia

Zaistite spotrebice proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

Spotrebič je odpojený od elektrického napajania.
Spotrebič je odpojený od zdroja vody.
Pracovná plocha bola odobrát.→405
Zásvúvka na prác prostriedok bola odobrát. 407

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

3.3 Vymena zasuvky na praci prostriedok

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Spotrebic je odpojeny od zdroja vody.

3.3.1 Odstränenie zásvky na praci prostriedok

1. Vytyihnite zasuvku na pracl prostriedok.
   2.1.Zatlache na vlozku (1).

2. Odoberte zásuvku na praci prostriedok (2).

3.3.2 Montáz zásuvky na praci prostriedok

• Primontazi postupujte v opacnom poradik krokov demontaze.

Oprava

3.4 Vymena drzadla zasuvky na praci prostriedok

Požiadavka:

Spotrebič je odpojený od elektrického napajania.
Spotrebie je opdojeny od zdroja vody.
Zásuvka na praci prostriedok bolá odobrata.→407

3.4.1 Odstranenie drzadla zasuvky na praci prostriedok

1. UvoInite zachytabvie prvyk.

1. Odoberte drzadlo zasuvky na praci prostriedok.

3.4.2 Montáz držadla zásuvky na praci prostriedok

• Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

3.5 Vymena dveri

UPOZORNENIE

Otvorte oblast'zavesovl

Pomliażdenie/zachytenie prstov

Nesiahajte do priestoru zavesov.
Noste ochranné rukavice

Požiadavka:

Spotrebie je opdojeny od elektrickeho napajania.
Spotrebič je odpojený od zdroja vody.
Dvere su otvorené.

3.5.1 Odoberanie dveri

1.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie inych casti spotrebia alebo domacnosti zakaznika, na
pr. podlahy.
Zaistitekomponent protipadu.

UPOZORNENIE

Riziko pádu dielov po uvolneni skrutiek!
Zranenie padajucimi dielmi.
Zaistitekomponentprotipadu.

Odstrante skrutky (1).

1. Odoberte dvere smerom nahor.

3.5.2 Montáz dveri

Pri montaizi postupujte v opacnom poradi krokov demontaze.

Oprava

3.6 Vymena componentov dveri

UPOZORNENIE

Otvorte oblast'zavesovl

Pomliażdenie/zachytenie prstov
Nesiahajte do priestoru zavesov.
Noste ochranné rukavice

Požiadavka:

Spotrebie je odpojeny od elektrickho napajania.
Spotrebic je odpojeny od zdroja vody.
Dvere boli odobraté,→409

3.6.1 Odoberanie componentov dveri

• Odmontujte dvere zvonku do vnutra.

3.6.2 Montáz componentov dveri

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

3.7 Vymena tesenia dveri

Ostre hrany plastal!

Rezné poranenia

Noste ochranné rukavice.

Riziko pádu dielov po uvolnéni skrutiek!

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

3.8 Vymena poistky dvierok

Ako vroboc sme povinni poskynut zakaznikom nahradny diel - poistka dvierok - vratane povkno k oprave s vulade s nariadenim (EU) 2019/2023. Cheli by smvsk podatknot. Ze po yvmine poistky dvierok sa prud uvedenom spotrebica do prevadzky vyzadjupe test elektrotechnickej bezpecnosti, ktory vykona kvalifikovany elektrikar. Kvalifikaciu tejo osoby musi byt mozné overit podla miestnych zakonov, regulacii a nariadienl.

Požiadayka:

Spotrebic je odpojeny od elektrickho napajania.
Spotrebič je odpojený od zdroja vody.
Spotrebic je volne dostupny.
Pracovná plocha bola odobrata.→405
Panel oblozenia bol odobratty.
Dvere boli odobrate. 409
Napinac kruzok bol odobrty.
Celny panel bol odobrty
Tesnenie dverl boli odobratae.

3.8.1 Odoberanie poisty dvierok

1. Odpojte zastrku poistky dvierok.
2. Uvolfite poistku dvierok.

1. Odoberte poistku dvierok.

Oprava

3.8.2 Montáz poistky dvierok

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-02-16 8001214495 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 416 z 505

Oprava

3.9 Vymena osvetlenia bubna

UPOZORNENIE

Ostre hrany plastal!

Rezné poranenia

Noste ochranné rukavice.

VAROVANIE

Zosmyknutie naklonenych spotrebičov!

Zlomeniny/pomliażdenia

Zaistite spotrebice proti zošmyknutiu.

A UPOZORNENIE

Riziko pádu dielov po uvolnéni skrutiek!

ranenie padajucimi dieimi.

Zaistite component protipadu.

POZORI

Riziko pádu dielov po uvolnéni skrutiek!

Poskodenie in'ych casti spotrebica alebo domacnosti zakaznilka, napr.

odlal

y

Požladavka:

3.9.2 Montáz osvetenia bubna

Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

Spotrebič je odpojený od elektrického napajania.
Spotrebič je odpojený od zdroja vody.

3.10.2 Montáz krytu Čerpadla

• Pri montázi postupujte v opacnom poradi krokov demontáze.

Oprava

3.11.2 Montáz cehného panela

Pri montázi postupujte v opacnom poradi krokov demontáze.

2021-02-16_8001214495 Autorske prava vlastni spolocnost' BSH Hausgerate GmbH Strana 421 z 505

Nasveti za popravilo - Pralni stoj

V zvezi tem dokumentom 423

1.1 Pomembne informacije 423

1.1.1 Namen 423
1.2 Razlaga simbolov 423
1.2.1 Stopne nevarnosti 423
1.2.2 Simboli za nevamost. 423
1.2.3 Struktura opozoril 424
1.2.4 Splošni symboli 424

Orodja in pripomocki 425

Popravilo 426

3.1 Zameniaya delovne poyrsine 426

Zlomi kosti/zmečkanine

Aparate zašcitite pred zdrsvanjem.

Zlomi kosti/zmečkanine

Aparate zascitite pred zdrsavanjem.

Dvignite sprednji del aparata.

1. Odstranite vijake na dnu (1).

1. Spustile aparat.

Popravilo
