Serie 8 WAV28K43 - Skalbyklė BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Skalbimo mašina
Prekės ženklas	Bosch
Modelis	Série 8 WAV28K43
Vardinė talpa	8 kg
Aukštis x Plotis x Gylis	85 x 60 x 60 cm
Grynasis svoris	75 kg
Maitinimo įtampa	230 V, 50 Hz, 10 A
Energijos klasė	A (pagal ES normą)
Maksimalus gręžimo greitis	1400 aps./min
Programų tipai	Medvilnė, Sintetika, Švelnūs, Vilna, Greitas, ir kt.
Specialios funkcijos	Atidėtas paleidimas, Vaikų apsauga, Garų valymas
Priežiūra ir valymas	Reguliarus siurblio filtro, ploviklių dėklo ir durelių tarpiklio valymas
Saugumas	Vaikų užraktas, apsauga nuo nuotėkio, automatinis išsijungimas
Remonto galimybė	Sukurta lengvam remontui: viršus, valdymo skydelis, durelės ir kt. gali būti pakeistos vartotojo (žr. instrukciją)
Atsarginės dalys prieinamos	Taip, per Bosch techninės priežiūros tarnybą (nuorodos instrukcijoje)
Garso lygis (skalbimas/gręžimas)	Apie 50/75 dB(A)
Vandens suvartojimas per ciklą	Apie 50 L

Dažnai užduodami klausimai - Serie 8 WAV28K43 BOSCH

Ką daryti, jei skalbyklė neįsijungia?

Patikrinkite, ar prietaisas tinkamai prijungtas ir ar neišdegė saugiklis. Jei problema išlieka, atjunkite prietaisą ir susisiekite su techninės priežiūros tarnyba.

Kaip išvalyti siurblio filtrą?

Atidarykite siurblio dangtelį, išimkite filtrą ir nuplaukite švariu vandeniu. Vėl įstatykite, įsitikindami, kad jis tinkamai užsifiksavo. Žiūrėkite instrukcijos 3.10 skyrių.

Būgnas skleidžia neįprastą garsą gręžimo metu, ką daryti?

Tai gali būti dėl nesubalansuotos apkrovos ar daikto, įstrigusio būgne. Sustabdykite ciklą, atidarykite dureles ir tolygiai paskirstykite skalbinius. Jei triukšmas išlieka, patikrinkite siurblio filtrą.

Kaip pakeisti durelių tarpiklį?

Vadovaukitės išsamiomis instrukcijos 3.7 skyriaus instrukcijomis. Jums prireiks Torx T20 atsuktuvo ir replių. Prieš pradėdami bet kokius darbus, atjunkite prietaisą.

Skalbyklė rodo klaidą E:30, ką tai reiškia?

Klaida E:30 rodo vandens išleidimo problemą. Patikrinkite, ar drenažo žarna nėra sulenkta ar užsikimšusi, ir išvalykite siurblio filtrą. Jei klaida išlieka, susisiekite su techninės priežiūros tarnyba.

Ar galima palikti skalbinius mašinoje pasibaigus programai?

Taip, dėl Atidėtas pabaiga funkcijos, skalbiniai gali likti būgne iki 12 valandų be kvapo. Tačiau rekomenduojama juos greitai išimti, kad nesusidarytų raukšlių.

Kaip pakeisti būgno lemputę?

Procedūra aprašyta 3.9 skyriuje. Nuimkite valdymo skydelį, išimkite lemputės laikiklį, atjunkite jungtis ir pakeiskite lemputę. Naudokite Torx T20 atsuktuvą.

Ką daryti, jei vanduo nešyla?

Patikrinkite, ar pasirinkta programa reikalauja aukštos temperatūros ir ar šildymo elementas nėra sugedęs. Tolydumo testą gali atlikti specialistas.

Ploviklių dėklas neužsidaro tinkamai, kaip jį sutaisyti?

Išimkite dėklą (3.3 skyrius) ir patikrinkite, ar rankena nėra sulūžusi. Jei reikia, pakeiskite rankeną (3.4 skyrius). Įsitikinkite, kad dėklas tinkamai įstatytas į kreipiamąsias.

Kaip įjungti vaikų apsaugą?

Paspauskite Vaikų apsaugos mygtuką (paprastai mygtukų kombinaciją) 3 sekundes, kol ekrane pasirodys simbolis. Norėdami išjungti, pakartokite veiksmą.

NAUDOJIMO INSTRUKCIJA Serie 8 WAV28K43 BOSCH

3.1 Stalviršio keitimas 300

3.1.1 Stalviršio nuemimas 300
3.1.2 Stalvirso uzdajimas 300

3.2 Antjuostes keitimas 301

3.2.1 Antjuostes nuemimas 301
3.2.2 Antjuostes uzdejimas 301

3.3 Skalbiklio stalicus keitimas 302

3.3.1 Skalbiklio stalcius iemimas 302
3.3.2 Skalbiklio stalcius jdejimas 302

3.4 Skalbiklio stalciaus dangtelio keitimas 303

3.4.1 Skalbiklio stalicus dangtelio nuemimas 303
3.4.2 Skalbiklio stalicus dangtelio uzdejimas 303

3.5 Dureliu keitimas 304

3.5.1 Dureliu nuemimas 304
3.5.2 Dureliu uzdajimas 304

3.6 Dureliq konstrukciniu daliu keitimas 305

3.6.1 Dureliu konstrukciniu daiu nuemimas 305
3.6.2 Dureliu konstrukciniu daiu uzdejimas 305

3.7 Dureliu sandariklio keitimas 306

3.7.1 Dureliu sandariklio nuemimas 306
3.7.2 Dureliu sandariklio uzdejimas 309

3.8 Dureliu užrakto keitimas 310

3.8.1 Dureliu ukrako nuemimas 310
3.8.2 Dureliu užraktó sumontavimas 311

3.9 Bugno apsvietimo keitimas 312

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Sios remonto nuorodos padaed naudotojui pataisyri pretaisus patiens pagal galiojantj ekologinio projektavimo reglamento (2021 m. kovo men. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, jskaitant ir jspejimus bei rizika.

Jei kiltu klausimu, kreipkites j musu kluu aptarnavimo tarnyba. Mes atsakysime uz zaluktu tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simboliu paaiskinimas

Jspjimo lygiai susideda iš simulio ir signalinio zodzio. Signalinis zodis nurodo pavojaus sunkuma.

Ispëjimo lygis Reiksmé
PAVOJUS	Nepaisant ispëjamojo pranešimo, ištinka mirtis arba sunküs sužalojimai.
ISPÉJIMAS	Nepaisant ispëjamojo pranešimo, gali ištiki mirtis arba sunküs sužalojimai.
PERSPEJIMAS	Nepaisant ispëjamojo pranešimo, galimi nedideli sužalojimai.
DÉMESIO!	Nepaisant ispëjamojo pranešimo, gali būti sugadistas luras.

Lentele 1: Pavojaus lygai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rui Siame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reiksmé
!	Bendrasis jspéjamasis pranešimas
	Pavojinga elektrós itampa
	Sprogimo pavojus
	Ipjovimo pavojus
	Prispaudimo pavojus

Dél šio dokumento

Pavojaus symbolism Reikšmě
	Pavojus del karstu paviršiug
	Pavojus del stipraus magnetinio lauko
	Pavojus del nejonizuojanciosios spindu-liuotës

Lentele 2: Pavojaus simboliai

1.2.3 Ispèjimu struktura

Siami dokunte pateikiami ispjimai yra standartizuotos ivaizdos ir standartizuotos strukturos

PAVOJUS

Pavojaus tipas ir saltinis!

Galimos pasekmés, jei nepaisoma pavojaus / jspejimo.

Priemonés ir draudimai pavojui isvengti

Siame pavyzdyje parodytas jspejimas,ispjantis apie elektros smugi del daliu su jtampa. Pamineta priemoné, kaip isvengti pavojaus.

PAVOJUS

Elektros smugio pavojus del daliu, kuriose yra jtampa!
Mirtis del elekros smugio

Pries pradédami remonta, ne maiziau kaip priès 60 sekundžiutjunkite prieraisu nuo elektris tiekimo.

1.2.4 Bendrieji symboliai

Siame dokunte naudojami tokie bendrieji simboliai:

Bendr. simbolis Reiksmé
1	Žymi specialu patarima (tekstas ir (arba) grafika)
2	Žymi paprastu patarim (tik tekstas)
3	Žymi nuorodj vaizdo pamoká

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 298 is 505

Bendr. simbolis Reiksmé
⓹	Žymi reikalingus irankius
⓺	Žymi reikalingas prielaidas
⓺⓺	Žymi salyga (jei ..., tai ...)
⓻	Žymi rezultata
[Paleisti] Žymi klaviša arba ekrano mygtuka [00123456] Žymi dalies numeri
Büsena Žymi rodoma teksta / lengna (prieta)	so ek-rane)

Lentele 3: Bendrieji simbolaii

Jrankiai ir pagalbinés priemonés

Paskyrimas Išsami	informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinéms dalims at-palaiduoti	Jilili
-Torx T20° atsuktuvas su klauryme [00340764]	100 mm, varžtams su saugos kaisčiu	-
Dinamometrinis ve-ržiaraktis [15000441]	Dinamometrinis veržiaraktis 20-100 Nm
Atsuktuvas su ipjova [00340854]	Menté 3,5 mm x 0,6 mm x 100 mm, apsauginé izoliacija 1000 V AC	-
Atsuktuvas su ipjova [00340855]	Menté 5,5 mm x 1,0 mm x 125 mm, apsauginé izoliacija 1000 V AC	-
Adatinës replës, kampës [00341269]	Ilgis 200 mm	-
Šonu pjaunanës replës [00342182]	Ilgis: 200 mm	-

Paskyrimas Išsami	informacija Vaizdai
Kombinuotas ve- ržiaraktis [00340811]	Rakto plots 10°mm, M6	3
Combination wren- ch [00340814]	Rakto plots 13°mm, M8	3
Kombinuotas ve- ržiaraktis [00340817]	Rakto plots 17 mm, M10	3
Kombinuotas ve- ržiaraktis [15000459]	Rakto plots 16°mm, M10	3

Remontas

3.1 Stalvirso keitimas

Specialus jrankiai.

Tusciaviduris TORX antgalis 6,30mm (1/4") 152mm, varztams su [00341272] TX20, ilgas saugos kai ciu

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalvirso nuemimas

1. Issukite varztus (1).
2. Nustumkite stalvirši prietaiso galo link (2).
3. Nuimkite stalvirši, keldami jj aukstyn (3).

3.1.2 Stalvirsiuuzdjimas

Uzdekite atvirkscia eiles tvarka.

Remontas

3.2 Antjuostes keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalvirsis. 300
Isimtas skalbiklio stalicius.-302

3.2.1 Antjuostes nuemimas

1. 1. Issukite varzus (1).

2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kiistukinj kontakta.
2. Nuimkite antjuoste.

3.2.2 Antjuostes uzdejimas

Uzdekite atvirksoia eiles tvarka.

Remontas

3.3 Skalbiklio stalciaus keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalciaus isemimas

1. Istraukite skalbiklio stalic.
   2.1.Paspauskite jdekla (1) zemyn.

2. Isimkite kalbiklio stalicq (2).

3.3.2 Skalbiklio staliciusjdéjimas

Uzddekite atvirksia eilestvarka.

Remontas

3.4 Skalbiklio stalciaus dangtelio keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302

3.4.1 Skalbiklio stalciaus dangtelio nuemimas

1. Atpalaiduokite spreudes.

1. Nuimkite skalbiklio staliciaus dangtelj.

3.4.2 Skalbiklio stalicus dangtelio uzdejimas

Uzddekite atvirksica eilestvarka.

Remontas

3.5 Dureliu keitimas

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Durelles atidarytos.

3.5.1 Dureliu nuemimas

1.

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!
Gali buti sugadintosKitos prietaiso dallas arba klienamai pvz.
grindys.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalyns nukris!
Krentancios dalys gali suzeisti.
Apsaugokite konstrukcine dalj, kad ji nenukristu.

Isukite varzus (1).

1. Nuimkite dureles, keldami aukstyn.

3.5.2 Dureliuuzdèjimas

Uzdekite atvirksia eilestvarka.

Remontas

3.6 Dureliq konstrukcini di liu keitimas

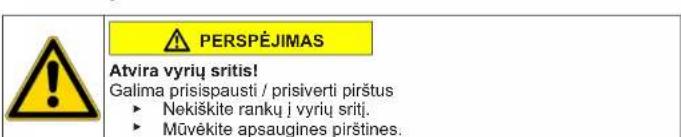

APERSPEJIMAS

Atvira vyriu sritis!

Galima prisispausti / prisivertipirstus
Nekiskite ranku j vviu sriti.
Muvekite apsaugines pirstines.

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atiungtas nuo yandens tiekimo.
Dureles nuimtos.304

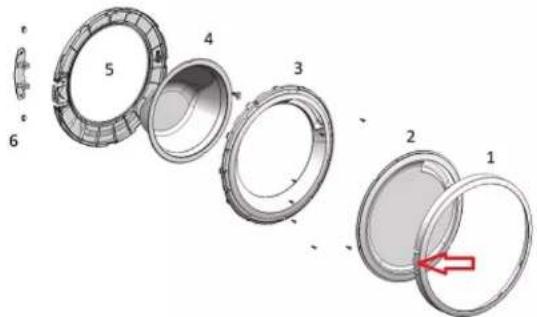

3.6.1 Dureliu konstrukciniu daiu nuemimas

lsardykite dureles nuo isores vidaus link.

3.6.2 Dureliu konstrukciniu daiu uzdejimas

Uzddekite atvirksia eilestvarka.

Remontas

3.7 Dureliu sandariklio keitimas

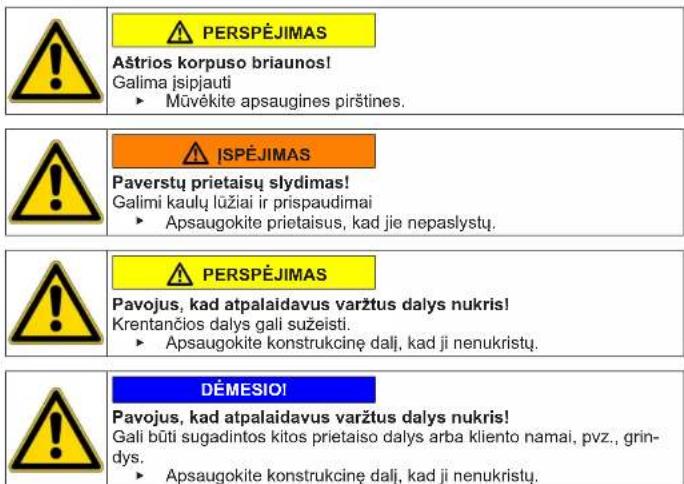

A PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

PERSPEJIMAS

Pavojus, kad atpalaidavus varztus dalsynukris!

Krentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaisodalys arba klienamai, pvz, grin

dys.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stalicus. 302
Dureles nuimtos.304
Siurblio dangtelis nuimtas.-313

3.7.1 Dureliq sandarklio nuemimas

1.

ISPEJIMAS

Paverstu prietaisu slydimas!

Galimi kaulu luziair prispaudimai

ApsaugokitePrietaisus, kad jie nepasystu.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varZtus priekinio skydo apacioje (1).

1. Nuleiskite prietaisa.

Remontas

1. Issukite varzts siurblo sitye (2). 5. 1. Atpalaiduokite varzts uxpakalinje prietaiso pusje (1).

1. Nuimkite stalvirj (2, 3).

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 307 is 505

Remontas

6.1. Issukite varzus (1).

1. Atpalaiduokite antejuostiges sprauds (2, 3), 3. Atpalaiduokite dozatiorius korpuso varztu

1. Nuimkite antjuoste.

2. Nuimkite virsu esanti bugno apsvietimo laikiklj.

DEMESIO!

Pavojus sugadinti pavirsius!

Naudojant netinkamus jrankius galima subraizyi prietaiso pavirsiu.
Nordami pakeisti verziamaji ziieda, naudokite tik plastikinius jrankius.

Plastikini jrankiu nuimkite verziamaji ziied nao tarpinés.

1. Atpalaiduokite duru sandariklj nuo priekinio skydo.

2. Atjunkite nuo dureliu uzraktokabeliu jungtj.

Remontas

1. Alpalaiduokite varztus priekinio skydo virsuje (3).

1. Nuimkile priekin skyda.

2. Atjunkite visas zamungjungtis.

1. Nuimkite dureliq sandariklj.

3.7.2 Dureliu sandariklio uzdejimas

ISPEJIMAS

Pavojus, kad netinkamai irengus nukris dals!

Susizalojimas arba prietaiso sugadinimas.

Priverzkite duru tarpinés itempimo zieda taikydami 3,4 Nm jega.

Uzdekite atvirksica eiles tvarka.

Remontas

3.8 Dureliu užrakto keitimas

Kaip gamintojas, esame jsipareigoje clients pateikti atsargini duru uzrakta, jskaitant remonto instrucjias, pagal Reglamenta (ES) 2019/2023. Taiau norime atkreipti demesi, kad pakeitus duru uzrakta, pries pradedant naodoti prietaisa, kvalifikuotas elektrkas privalo atlikt elektrotechnines saugos bandyma. Sis asmuo turi buti kalifikuotas pagal salyje gaiojancius jstatymus, reglamentus ir standartus.

PAVOJUS Elektros smugio pavojus del da Pavojus gyvybei del elektros smug

Elektrines dalis remontuoti turi kvalifikuoti elektrikai.
Po remonto pasirupinkite, kad butu atiktas saugos bandymas pagal VDE 0701 arba salyje gaiojancius reglamentus.

PERSPEJIMAS Astrios korpso briaunos! Galima isipjauti Müvěkite apsaugines pirsti

ISPEJIMAS Paverstu prietaisu slydmas! Galimi kaulu luziair prispaudim Apsaugokile prietaisus, ka

Pavojus, kad atpalaidavus varz Krentancios dalys gali suzeisti. Apsaugokite konstrukcing

DÉMESIO! Pavojus, kad atpalaidavus varži Gali būti sugadintos kitos prietaïdys. Apsaugokite konstrukcine

Reikalavimas.

Prietaias atjungtas nuo maitinimo saltinio. Prietaias atjungtas nuo vandens tiekimo.

Prietaisai yra laisvai prieinami.
Nuimtasalviris.-300
Antjuoste nuimta.
Durelés nuimtos.304
Verziamasis ziedas nuimtas.
Priekinis skydas nuimtas.
Dureliq sandarklis nuimtas.

3.8.1 Dureliu užrakto nuémimas

1. Atjunkite dureliu užrakto kistuka.
2. Atpalaiduokite dureliu uzrakta.

3.8.2 Dureliu užraktó sumontavimas

Uzdekite atvirkscia eilestvarka.

2021-02-16_8001214495 Autoriuy teises prikauso, BSH Hausgerate GmbH Psl. 311 is 505

Remontas

3.9 Bugno apsvietimo keitimas

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Paverstu prietaisu slydimas!

Galimi kaulu lužiai ir prispaudimai

ApsaugokitePrietaisus, kad jie nepasystu.

Pavous, kad atpalaidavus varztus dals nukris!

rentancios dalys gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitos prietaiso dalys arba klien to namai pvz. grin

S.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuoa maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Prietaisai yra laisvai prieinami.
Nuimtas stalviris. 300
Isimtas skalbiklio stalicus.-302
Antjuosté nuimta.

3.9.1 Bugno apsvietimo nuemimas

1. Istraukite bugno apsvietimo laikiklj is prietaiso.
2. Atjunkite elektros jungtis.
3. Nuimkite bugno apsvietima nuo apsvietimo laikiklio.

3.9.2 Bugno apšviétrimo sumontavimas

Uzdekite atvirksia eles tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

Prietais atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuemimas

1. Atidarykite siurblio dangtelj.

1. Nuimkite siurblio dangtelj.

3.10.2 Siurblio dangtelio użdéjimas

Uzdekite atvirksia eles tvarka.

Remontas

3.11 Priekinio skydo keitimas

PERSPEJIMAS

Astrios korpuso briaunos!

Galima jsipjauti

Muvekite apsaugines pirstines.

Reikalavlmas.

Prietaisas atjungtas nuo maitinimo saltinio.
Prietaisas atjungtas nuo vandens tiekimo.
Isimtas skalbiklio stlcius. 302
Dureles nuimtos.-304
Dureliu sandariklis nuimtas.
Siurblio dangtelis nuimtas.313

3.11.1 Priekinio skydo nuemimas

1.

ISPEJIMAS

Paverstu prietalsu slydimas!

Galimi kaulu luziai ir prispaudimai

Apsaugokite prietaisus, kad jie nepasystu.

Pakelkite prietaiso priekj.

1. Issukite apacioje esancius varzus (1).

1. Nuleiskite prietaisa.

Remontas

4.1. Issukite varzus (1).

1. Nustmikte stalvirši pietiaiso galo link (2). 3. Nuimkite stalvirši, keldami uakstyn (3).

5.1. Isukite varzus (1).

1. Atpalaiduokite spraudes (2, 3).

1. Nuiwkite antjuoste.

7.

PERSPEJIMAS

Pavojus, kad at palpadavus varztus dalys nukris!
Krentancios dalyas gali suzeisti.

Apsaugokite konstrukcine dalj, kad ji nenukristu.

Remontas

DÉMESIOI

Pavojus, kad atpalaidavus varztus dalys nukris!

Gali buti sugadintosKitosprietaisoldalysarba klien tonamai pvz.

grindys.

Apsaugokite konstrukcine dalj. kad ji nenukristu.

Issukite priekyje esancius varztus, pradedami nuo varztu apacioje, o tada - virsue

(2, 3).

1. Nuimkite priekinj skyda.

3.11.2 Priekinio skydo użdéjimas

Uzdekite atvirksoia eilestvarka.
