NAVODILA ZA UPORABO Securio C18c HSM

Nebezpečenstvo urazu!

Nikdy nesiahajte do štrbiny otvoru na privod papiera.

Unicevalec dokumentov je izključno name-njen za unicevanje papirja. Glede na vrsto rezanja lahko predvsem unicujete manjšekoličine sledečih materialov:

Širina rezanja (mm) 5,8 3,9 3,9x30		1,9x15
Kreditne kartice • • •		•
CD-ji	•

Robustni rezalni mehanizem je neobčutljiva na priponke in pisarniške sponke.

Garancijski cas za unicevalec listin je 3 leta. Za jeklene rezalne gredi unicevalca listin HSM velja od jamstva neodvisna garancija za celotno ziviljenjsko dobo napreve (HSM Lifetime Warranty). Za obicajno obrabo, poškodbe zaradi nepravilne uporabe, kakortudi za poseg tretje osebe v napravo ne moremo priznati garancije in garancijskh zahtev.

HSM zagotavlja dobavo rezervnih delov še 10 let po izteku proizvodnje tega modela.

2 Varnostna opozorila

Klasifi kacija

Varnostni napotki	Pojasnilo
OPOZORILO	Neupoštevanje opozorila lahko škoduježiviljenju in telesu.
Pozor Neupoštevanje	napotka lahko povzroči materialno škodo.

Pred začetakom uporabe stroja preberite navodila za uporabo, jih shranite za bodočo rabo ter jih predajte morebitnim bodocim

uporabnikom. Upostevajte vsa varnostna opozorila, ki so na unicevalcu dokumentov.

OPOZORILO

Nevarnosti za otroke in druge osebe!

Stroja ne smejo uporabljati osebe (vključno z otroki, mlajšimi od 14 let) z omejenimi fizicnimi, senzoričnimi ali duševnimi zmožnostmi ali s pomanjkanjem

izkušeni in/ali pomanjkanjem znanja, razen Če jih pri tem nadzoruje oseba, zadolžena za njihovo varnost ali so od nje prejeli navodila, kako je napravo potrebno uporabljati. Otroke je potrebno nadzorovati ter s tem zagotoviti, da se ne igrajo z napravo. Unicevalca dokumentov ne pustite vklopljenega brez nadzora.

slovenski

OPOZORILO

Nevarnost poškodb!

Nikoli ne posegajte v odprtino za dovajanje papirja.

Nevarnost poškodbe zaradi povleka v napravo!

Ne priblizujte se odprtini za papir z dolgimi lasmi, ohlapno obleko, kravatami, šali verizicami, zapestnicami itd. Ne unicujte materialov, ki so nagnjeni k temu, da se ovjajo, nthrakove, vezalke, plasticno folijo itd.

Poskodbe zaradi drobcev!

Pri unicevanju kreditnih kartic ali CD-plošć obvezno uporabljajte zašcitna očala.

OPOZORILO

Nevarna omrežna napetost!

Napačno ravnanje s strojem lahko povzroči udar elektricnega toka.

Pred priklopom na omrežje preverite, ce se napetost in frekvenca vašega omrežja ujema s podatki na tipski tablici naprave.
- Pazite na to, da je omrežni vtič lahko dostopen.
- Preprecite vstop vode v unicevalec dokumentov. Omreznega kabla in/ali omreznega vtiča ne potaplajte v vodo.
- Omrežnega vtica nikoli ne prijemajte z vlažnimi rokami.
- Omrežnega vtiča nikoli ne vlecite iz vtičnice tak, da držite kabel, temveč vedno primite omrežni vtič.
- Napravo uporabljaje samo v suhih notranjih prostorih. Nikoli je ne uporabljaje v vlažnih prostorih ali v dežju.

Napravo in kabel redno preverjajte za morebitnimi poskodbami.

V primeru poškodbe naprave,
nepravilnega delovanja, kakor tudimremestitvijo ali cisćenjem,
dalec dokumentov izklopite in
te omrežni vtč.

• Naprave, omrežnega vtiča in omrežnega kabela ne izpostavljaje odprtemu ognju in vročim povrsinam. Prezračevalne režemorajo biti vedno proste in od stene ali pohistva oddaljene min. 5 cm.
• Priprava ni predvidena za uporabo v negosredni blizini zaslonov oz. pisarniških delovnih mest.

Servisna dela,ki so povezana z odstranitvijoPokrova ohisja,sme opraviti le HSM servisna sluzba in servisni tehniki nasih pogodbenih partnerjev.

Zanaslove servisnih sluzb glejte stran 160.

Pozor

Nevarnost zaradi napacne uporabe

Stroj uporablajte izključno v skladu
z navedbami v poglavju „Uporaba v skladu
z dolocili".

3 Pregled 4 Obseg dobave

1 Sprejemna posoda
2 Varnostna opozorila
3 Fotocelica
4 Varnostni element
5 Enota za upravljanje in prikazovanje
6 Tipska tablica
7 Omrežno stikalo

Unicevalec dokumentov zapakiran v karten
Priključni vodnik na omrežje
1 steklenicka specialnegalja za rezalni bloc (50 ml), za naprave z rezanjem delcev
- Navodilo za uporabo

Oprema

• Specialno olje za rezalni bloc (250 ml)
  naroč. Št. 1.235.997.403

Zanaslove servisnih sluzb glejte stran 160.

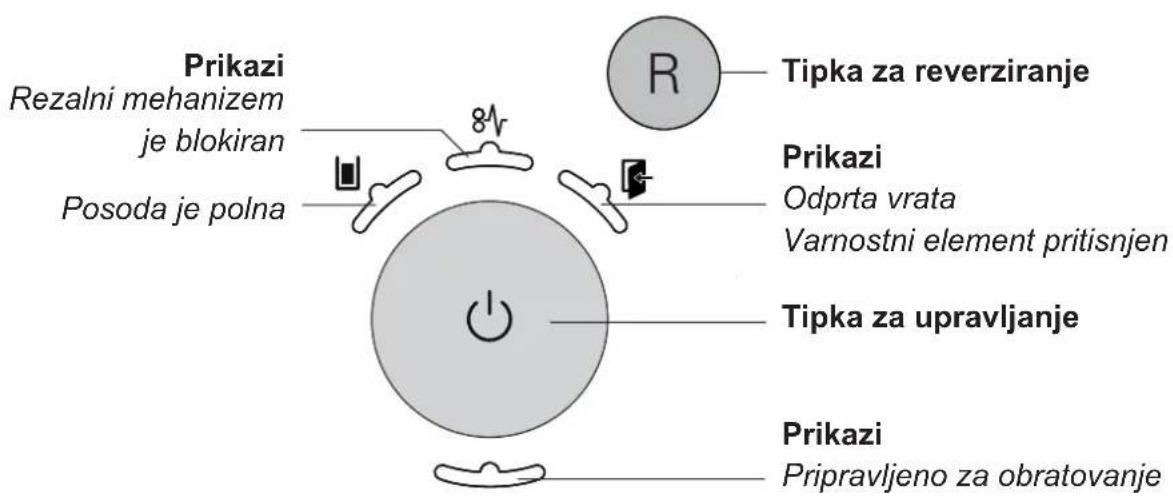

Elementi za upravljanje in prikazovanje

5 Upravljanje

OPOZORILO

Pred vklopom stroja se prepričajte, da so bila upoštevana vsa varnostna opozorila.

Vklop unicevalcadokumentov

• Omrežni vtič stroja vstavite v skladu s predpisī instalirano vtičnico.
• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „I".
• Pritisnite na tipko za upravljanje.

  Sveti prikaz „Pripravljeno za obratovanje".

Unicevanje papirja

Pri dovajanju papirja fotocelica avtomatsko vklopi rezalni mehanizem.
Ca. 2 sekunde zatem, ko je odprtina za dovod papirja ponovno prosta, se unicevalec Dokumentov izklopi in preklopiv stanje pripravljenosti.

Unicevanje CD-plošć in kreditnih kartic (glej „Uporaba v skladu z dolocili")

Prosimo, pazite na okolje in odstranjujte razljenne materiale locen.

OPOZORILO

Nekateri materiali, iz katerih sonarejene CD-plošće, se lahko pri unicenju spremenijo v nevarne

odletavajace delce. Zato vedno uporabljate zašcitna očala.

Vstavite CD/kreditno kartico v sredino odprtine za dovajanje.

Izklop unicevalca dokumentov

• Pritisnite tipko za upravljanje.

  Ugasne prikaz „Pripravljeno za obratovanje".

• Preklopite omrežno stikalo na zadnji strani unicevalca dokumentov na „0".

Nadaljnji načini delovanja:

Stalni način

Uporaba: Unicevanje vecjih količin papirja Delovanje: Rezalni mehanizem deluje neprekinjeno.

Če več kot 2-minuti ne boste dovajali materiala, se bo rezalni mehanizem izklopil in unicevalec dokumentov se bo preklopil v stanje pripravljenosti.

Start: Pritisnite in pridržite tipko za upravljanje za 3 sekunde.

Predcasna prekinitev; . Pritisnite tipko za upravljanje.

- Stand-by nacin (pripravljenost)

Delovanje: 2 minuti po zadnjem dovajanju papirja se izklopijo vsi nepotrebni porab-niki.

V krajših Časovnih presledkih utripa pri-kaz „Pripravljeno za obratovanje".

Pri dovajanju papirja se bo unicevalec dokumentov avtomatsko vklopil.

6 Odstranjevanje motenj

Opozorilo:

Varnostni element je opremljen z zašcito pred dotikom. Unicevalec listin se izklopi,Če med postopkom unicevanja pritisnete na varnostni element.

Prikaz Motje	Otnje Odpravljanje motenj
8V Trajna lučka	Zastoj papirja	Dovajali ste preveliko količino papirja.Rezalni mehanizem deluje nekaj sekund v vžvratni smeri in potiska papir nazaj ven.Ce je potrebno pritisnite še dodatno na tipko za reverziranje „R“,za odstranitev odvečnega papirja.Zmanjsajte količino papirja na polovico.Papir dovajalte zaporedoma.
	Preobremitev	Motor je bil preobremjen. Pred ponovnim vklopom unićevalcadokumentov počakajte ca. 15 - 20 min. da se ohladi.
Utripajoča luč	Splošen prikaz motenj	Med unićevanjem papirja je prišlo do napake.Papir izvlecite iz vhodne odprtine tak, da je fotocelica prosta.
	Posoda je polna	Izpraznite sprejemno posodo za razrezani papir.Napotec:Če pred odstranjevanjem posode katko pritisnete na tipko za reverziranje, se bo del razrezanega materiala povlekel nazaj v rezalni mehanizem.
	Odprata posoda	Ponovno prvilno namestite sprejemno posodo za razrezani materialv spodnjo omarico.
	Varnostni element pritsnjnen	Ne pritisnite na varnostni element.

7 Cišćenje in vzdřevanje

OPOZORILO

Nevarna omrežna napetost!

Izklopite unicevalec dokumentov in izvlecite vtikač iz omrežja.

Cischenje lahko izvajate samo z mehko krpo in blago milnico. Pri tem voda ne sme zaiti v napravo.

Naoljite rezalni mehani-zem, ce rezanje ni učinkovito, ce se pojav hrup ali po vsaki izpraznitvi posode za razrezane odpadke (samo pri rezanju kosov).

Uporabiti je dovoljeno lespecialno olje za rezalniblok HSM:

• Skozi dovod za papir specialno olje za rezalni bloc brizgnite na rezalni valj rezalnega mehanizma po celotni dolžini rezalinih valjev.
• Rezalni mehanizem raj brez dovajanpa papirja tece prbl. 10 sekund v stalnem načinu.

  Papirni prah in delci se sprostijo.

8 Odstranjevanje / recikliranj

Elektricne in elektronske stare rabljene naprave pogosto vsebujejo se pomembne materiale, deloma pa tudi skodljive snovi, ki so bile potrebne za delovanje in varnost. Pri napačnem odstranjevanju

ali ravnanju so lahko ti nevarni za clovesko zdravje in okolje. Starih rabljenih naprav nikoli ne odlagajte med obicajne opadke. Upostevejte aktualno veljavne predpise in uporabite zbirna mesta za vračanje in recikliranje elektrichni in elektronskih starih rabljenih naprav. Tudi ves embalažni material odstranite okolju prijazno.

9 Tehnični podatki

Način rezanja	Rezanje na trakove		Rezanje kosov
Velikost rezanja (mm)	5,8	3,9	3,9 x 30	1,9 x 15
Varnostna stopnja DIN 66399	P-2 / O-2	P-2 / T-2 / E-2	P-4 / T-4 / E-3	P-5 / T-5 / E-4
	T-2 / E-2		F-1	F-2
Učinek rezanja* (listov) DIN A4 70 g/m2	19 - 20	14 - 16	10 - 11	7
	80 g/m2	17 - 19	8 - 9	6 - 7
Emisija hrupa (Prosti tek / pod obretenitvivo)	55 - 58 dB(A) / 55 - 59 dB(A)		55 - 58 dB(A) / 57 - 63 dB(A)
A- ocenjena jakost zvoka (LWAd v prostem teku)	57,5 dB
Teža	4,6 kg		5,2 kg
Delovna širina	230 mm
Hitrost rezanja	54 mm/s
Moč maks.	360 W
Poraba energije v načinu pripravljenosti	< 2 Wh
Pogoji okolice med obratovanjem:
Temperatura	-10 °C do +25 °C
relativna vlžnost zraka	maks. 90%, se ne kondenzira
nadmorska višina	maks. 2.000 m
Dimenzije DxŠxV (mm)	365 x 280 x 542
Prostornina sprejemne posode	25 l

Priključek 215 - 240 V, 50 Hz	220 V, 60 Hz	110 - 130 V, 60 Hz
Način obratovanja Kratkotrajno obratovanje Neprekinjeno obratovanje
Obratovalni Čas 7 min -
Čas mirovanja 16 min -

• Maks. stevilo listov (DIN A4, 70 g/m² oz. 80 g/m²), dodanih vzdolžno, ki se razrežejo v enam prehodu. Ugotavljanje navedenih podatkov o kapaciteti poteka z novim naoljenim rezilom in hladnim motorjem. Šibkejsa omrežna napetost ali druga omrežna frekvenca, kot je navedeno, lahko povzroci manjso kapaciteto in povečan hrup pri delovanju. Glede na strukturo in lastnosti papirja in na način dodajanja lahko kapaciteta odstopa.

Unievalec listin izpolnjuje zadevne harmonizirane predpise Evropske unije:

• Direktiva 2006/95/ES o nizki napetosti
• Direktiva 2004/108/ES o elektromagnetni združljivosti
• Direkti va 2011/65/EU (RoHS)

EU izjavo o skladnosti lahko zahtevate pri proizvajalcu.
