NAVODILA ZA UPORABO SPA 1200 METABO

1 Vreca za prah
2 Elektromotor
3 Stikalo za vklop/izklop
4 Ohišje ventilatorja
5 Vreča za prestrezanje ostržkov
6 Odsesovalna gibka cev
7 Ročaj za transportiranje

Dokumentaci k napravi

• Navodila za uporabo

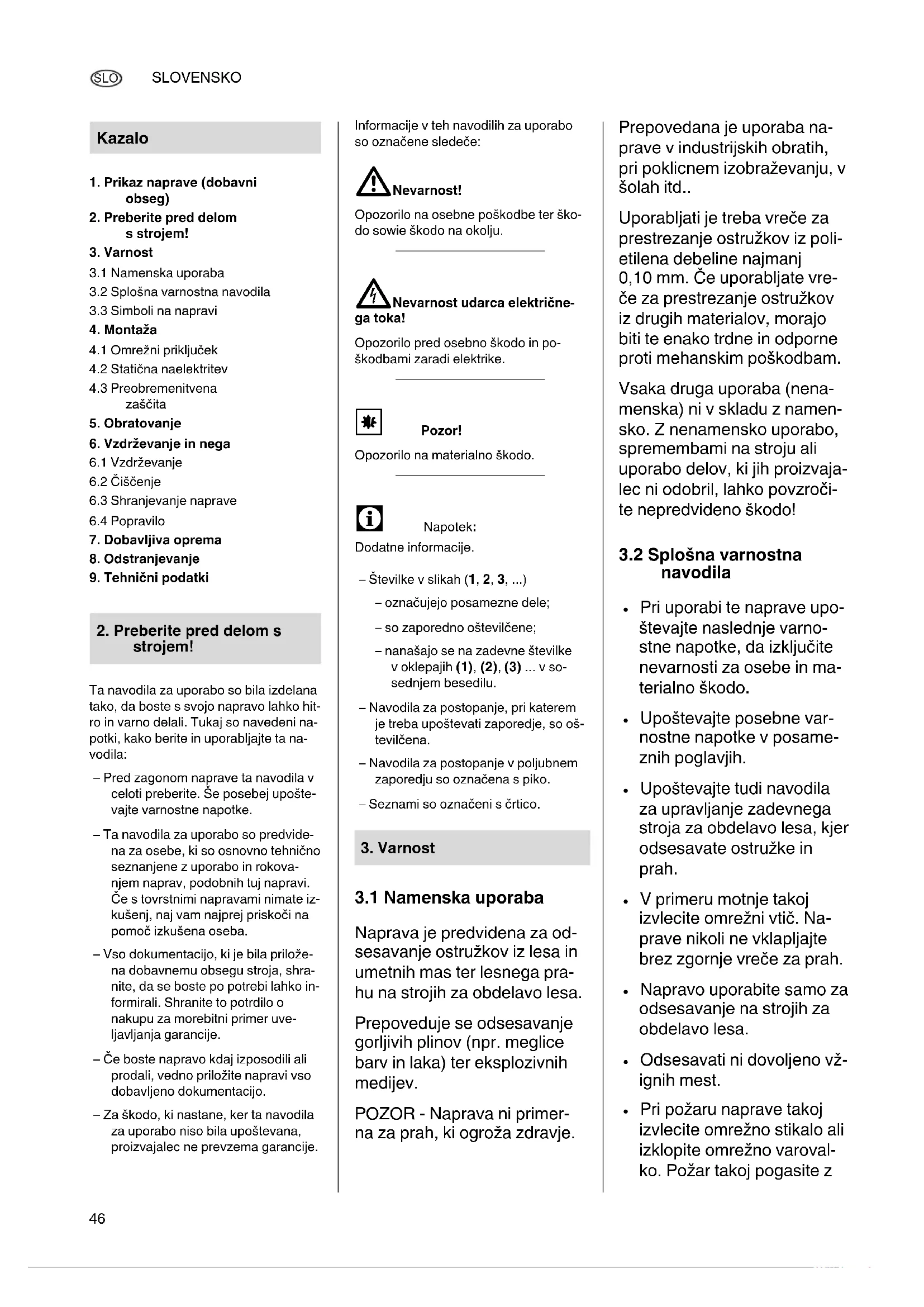

Kazalo

1. Prikaz naprave (dobavni obseg)
2. Preberite pred delom s strojem!

3. Varnost
   3.1 Namenska uporaba
   3.2 Splosha varnostra navodila
   3.3 Simboli na napravi

4. Montaža

4.1 Omrežni priključek
4.2 Statična naelektritev
4.3 Preobremenitvena zašcita

1. Obratovanje
2. Vzdrzevanje in nega
   6.1 Vzdřěvanje
   6.2 Cischenje
   6.3 Shranjevanje naprave
   6.4 Popravilo
3. Dobavljiva oprema
4. Odstranjevanje
5. Tehnični podatki

2. Preberite pred delom s strojem!

Ta navodila za uporabo so bila izdelana tako, da boste s svjo napravo lahko hitro in varno delali. Tukaj so navedeni napotki, kako berite in uporabljaje ta navodila:

Pred zagonom naprave ta navodila v celoti preberite. Se posebej uposte-vajte varnostne napotke.
-Ta navodila za uporabo so previdena za osebe, ki so osnovno tehnicno seznanjene z uporabo in rokova-njem naprav, podobnih tuj napravi. Ce s tovrstnimi napravami nimate izkušenji, maj vam najprej priskoči na pomoč izkušena oseba.
-Vso dokumentacijo, ki je bila priloze-na dobavnemu obsegu stroja, shranite, da se boste po potrebi lahko in-formirali. Shranite to potrdilo o nakupu za morebitni primer uveljavljanja garancije.
- Če boste napravo kdaj izposodili ali prodali, vedno prilozite napravi vso dobavljeno dokumentacijo.
-Za skodo, ki nastane, ker ta navodila za uporabo niso bila upostevana, proizvajalec ne prevzema garancije.

Informacije v teh navodilih za uporabo so označene sledeče:

Opozorilo na osbne poskodbe ter skodo sowie skodo na okolju.

Opozorilo pred osebno skodo in poskodbami zaradi elektrike.

Pozor!

• Stevilke v slikah (1, 2, 3, ...)

• označujeo posamezne dele;

• so zaporedno oštevilçene;
  -nanaaso se na zadevne stevilke voklepajih (1), (2), (3) ... v sosednjem besedilu.

• Navodila za postopanje, pri katerem je treba upoštevati zaporedje, so oš-tevilčena.

• Navodila za postopanje v poljubnem zaporedju so označena s piko.
• Seznami so označeni šcrtico.

3. Varnost

3.1 Namenska uporaba

Naprava je predvidena za od- sesavanje ostruzkov iz lesa in umetnih mas ter lesnegaprahu na strojih za obdelavo lesa.

Prepoveduje se odsesavanje gorljivih plinov (npr. meglice barv in laka) ter eksplozivnih medijev.

POZOR - Naprava ni primerna za prah, ki ogroza zdravje.

Prepovedana je uporaba naprave v industrijskih obratih, priPoklicnem izobraževanju, v šolah itd..

Uporabljati je treba vrece za prestrezanje ostruzkov iz poli-etilena debeline najmanj 0,10 mm. Ce uporabljate vrece za prestrezanje ostruzkov iz drugih materialov, morajo biti te enako trdne in odborne proti mehanskim poskodbam.

Vsaka druga uporaba (nenamenska) ni v skladu z namensko. Z nenamensko uporabo, sprembami na stroju ali uporabo delov, ki jih proizvajalec ni odobril, lahko povzroci-te nepredvideno škodo!

3.2 Splošna varnostna navodila

Pri uporabi te naprave upostevajte naslednje varnostne napotke, da izkljucite nevarosti za osebe in materialno skodo.
- Upostevajte posebne varnostne napotke v posameznih poglavjih.
- Upostevejte tudi navodila za upravljanje zadevnega stroja za obdelavo lesa, kjer odsesavate ostruzke in prah.
V primeru motnje takoj izvlecite omrežni vtic. Naprave nikoli ne vklapljajte brez zgornje vrece za prah.
- Napravo uporabite samo za odsesavanje na strojih za obdelavo lesa.
- Odsesavati ni dovoljeno vžignih mest.
Pri požaru naprave takoj izvlecite omrežno stikalo ali izklopite omrežno varovalko. Požar takoj pogasite z

vodo ali peno. Nato napravve vec ne poganjaje.

• OPOZORILO - Osebe, ki upravljajo s strojem, morajo biti ustrezno poucene o njegovi uporabi.
• Nenehno pazite na varno stojisce naprave. Podlaga mora biti trdna, vodoravna in ravna. Napravo zavarujte, da se ne more odkotaliti, prevniti in drseti.

Splošne nevarnosti!

Delovno območje vzdřujiTE vedno Čisto - Nered na delovnem mestu lahko ima za posledico nesreče.
Pri delu bodite pozorni. Pazite, -kaj in kako delate. Pri delu smiselno postopajte. Naprave ne uporabljejte, ceniste konzentrirani.
- Naprave ne uporabljajte, ce ste pod vplivom alkohola, drog ali zdravil.
- Upostevajte vplive okolja. Poskrbite za dobro prezračevanje.
- Te naprave ne uporabljaje v blizini gorljivih tekocin ali plinov.
To napravo sme pognati in upravljati samo oseba, ki ima izkušnje pri delu z elektricnimi napravami in ki sevedno zaveda nevarnosti pri rokovanju z napravo.
- Napravo lahko uporabljajo otroci, starejši od 8 let, ter osebe z zmanjsanimi fizičnimi, cutnimi ali umskimi spo-sobnostmi ali s pomanjkanjem izkušenj in znanja,Če so pod nadzorom, ali so bile poucene o varni uporabi na

prave in so razumele nevar-nosti, ki iz tega izhajajo.

• Otroci se ne smejo igrati z napravo.
• Otroci, ki niso pod nadzorom, ne smejo naprave cistiti ali opravljati uporabniku dovoljenega vzdřevanja.
• Osebam, ki naprave ne upravljajo, in se posebej otrokom ne dopušćajte zadrževanja v nevarnem območju naprave. Med delovanjem naprave nj se druge osebe ne dotikajo naprave in omrežnega kabla.
• Te naprave ne prepuschajte drugim - napravo uporabljaje samo v napetostnem območju, ki je podano v tehnicih podatkih.
• Napravo izklopite, Če je ne boste uporabljali.

Nevarnost zaradi elek

• OPOZORILO - Naprava je primerna samo za uporabona suhem.
• POZOR - Naprava je primerna samo za uporabo v notranjih prostorih.
• POZOR - Naprava se lahko shranjuje samo v notranjih prostorih.

• Te naprave ne izpostavljajte dežju. Naprave ne uporabljajte v vlazni in mokri okolici.
  Pri delu s to napravo se stelesnimi deli ne dotikajte ozemljenih delov (npr. radiatorjev, cevi, peci, hladilni-ka).

• Omrežnega kabla ne uporabljajte v namene, v katere ni predviden.
  Pred vzdhrzevalnimi deli zagotovite, da je naprava lo-cena od tokovnega omrežja.

• Naprava se pri nizkih temperaturah ne sme uporabljati na prostem.

Navarnost zaradi nezane osebne zašcitme!

• Nosite zašićto sluha.
• Nosite zašcitna očala.
• Nosite masko za zašcitopred prahom.
• Nosite primerna delovna oblačila.
  Pri delu na prostem priporocamo cevlje, ki ne drsijo.

Nevarnost zaradi lesa prahu!

• Nekatere vrste lesnega prahu (npr. prah hrastovine, bukovine in jesenovine) lahko pri vdihavanju povzrocijo raka.
  Pazite, da bo pri delu cim manj lesnegaprahu za slo v okolico:

• Usedline lesnegaprahu redno odstranjujte iz delovnega območja (prahu ne pihajte vstran!);

• Odstranite netesna mesta na odsesovalni napravi;
  -Poskrbite za dobro prezračevanje.

! Nevarnost zaradi tehnicnih spremb zaradi uporabe delov, ki jih proizvajalec ni preskusil in odobril!

Montirajte to napravo tako, kot je opisano v teh navodi-lih.
- Uporabljaje samo dele, ki jih je proizvajalec odobril. To zadeva še posebej varnostne naprave (narocilne stevilke glejte vseznamu nadomestnih delov).
- Na delih naprave ne izvajate spremb.

! Nevarnost zaradi na-pak na-napravi!

• Napravo in opremo skrbno negujte. Upostevajte predpise za vzdhrzevanje.
• Preverite napravo pred vsako uporabo glede poskodb: Pred uporabo naprave je treba dobro preveriti varnostne naprave, zašcitne naprave ali morebiti lažje poskodovane dele, ali še nemoteno in v skladu z določili ter pravilno delujejo. Preverite, ali premićni deli nemoteno delujejo in se ne zatikajo. Vsi deli morajo biti pravilno montirani in vsi pogoji izpoljeni, da bo zagotovljeno nemoteno delovanje naprave.
  Pri okvarah na elektromotorju, stikalu za vklop/izklop ali ohisju ventilatorja naprave ni dovoljeno poganjati.
• Naprave ne uporabljajte, ce je priključni kabel poškodovan. Obstaja nevarnost elektricnega šoka. Poškodovan omrežni kabel raj vam

• Usposobljeni usluzbenci priznane strokovne delavnicice naj vam poskodovane zašcitne naprave ali dele strokovno popravijo ali za-menjajo. Poškodovana stikala naj vam zamenjajo usluzbenci servisne delavnice. Naprave ne uporabljaje,Če stikala ni mogoče vklopiti ali izklopiti.

3.3 Simboli na napravi

Nevarnost!

Neuostoceanje naslednjih opozoril lahko ima za posledico težje poskodbe ali o skodo-.

Preberite navodila za uporabo.

Nosite zašcitna oča-la in-zašcitto za sluh.

Nosite masko za zašcito pred prahom.

Naprave ne poga-njaje v vražni ali mokri okolici.

4. Montaža

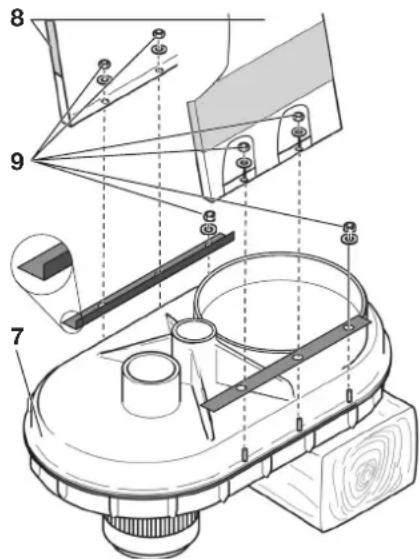

1. Ohišje ventilatorja (7) položite z motorjem navzdol na delovno mizo ali drugo trdo podlago in vodoravno izravnajte s kosom lesa ali podobnim priborom.

1. Obe šestrobni matici in podložki (9) na obeh straneh ohišja ventilatorja odvijačite. Obe stranski pločevini (8) z nalepko odvizemite navzven prek vijakov. Stranske pločevine pritrdite zmaticami in podložkami na ohišje ventilatorja.

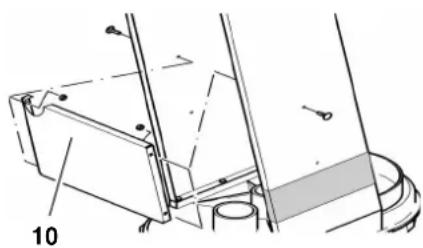

1. Precno plocevino (10) montirajte z vijaki s plosko okroglo glavo in s sestrobnimi prirobnicnimi maticami med stranske plocevine.

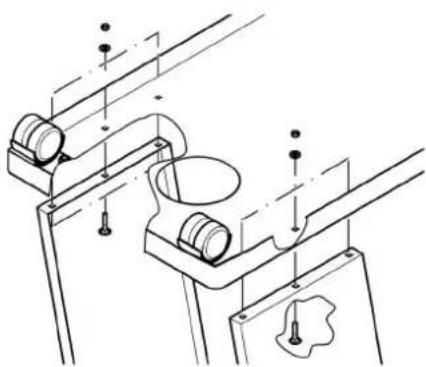

1. Po en usmerjevalni valjcek (11) privijačite na vsak vogal talne plocevi-ne. Usmerjevalni valjcek zavarujte s šestrobno matico (12).

1. Ozemljitveno verigo (13) privijačite v talno pločevino. S šestrobno prirobnico matico zavarujte ozemljitveno verigo.

1. Predmontirano talno plocevino polozite na stranske plocevine in jo montiraje s ploskimi okroglimi vijaki in sestrobno prirobnico matico. Nato preverite vse vijake glede na trdno sedisce in postavite napravo z valjcki na tla.

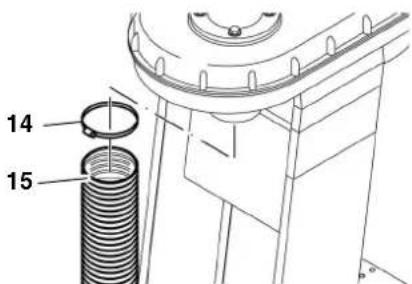

1. Objemko gibke cevi (14) nataknite na konec sesalne gibke cevi (15) in jo takto potisnite na sesalni nastavek pod elektromotorjem. Objemko gibke cevi trdno pritegnite.

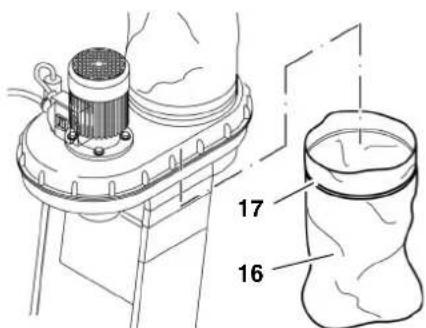

1. Vreco za prestrezanje ostruzkov vpinite pod odprtino za prestrezanje ostruzkov. Dovolj dolgo in siroko vreco za prestrezanje ostruzkov (16) (z. B. 600 × 900 mm) namesti te in z vpenjalnim trakom (17) trdno vpinite.

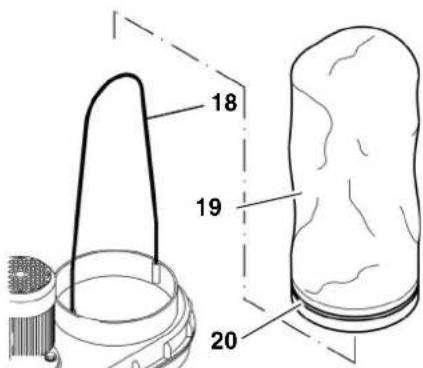

1. Okroglo palico (18) vtaknite v dve izvrtini v rob zgornje odprtine vrece za prah. Vpenjalni obroč (20) vpotegnite skozi všito vodilo v vreci za prah(19). Vrečo za prah povlecite prek odprtine, predvidene za vrečo. Vpenjalni obroč trdno pritegnite.

• Napravo uporabljaje samo v suhi okolici.
• Napravo poganjte samo na viru el. toka, ki izpolnjue naslednje zahteve (gleje tudi pogl. "Tehnični podatki"):

-Vticnico instaliraje kot je predipsano, ozemlieno in preverieno:
-Vticnica je zavarovana z 10-A-va-rovalko (pochasno);
- Omrežna napetost in frekvenca morata ustrezati podatkoma na tipski tablici naprave:
Zavarovanje z Fl-stikalom z napacnim tokom 30 mA.

• Uporablajte samo proti olju odpornepodaljsevalne kable kakovostiH07 RN-F.Precni presek voda moraznasi najmanj 1,0 mm².Zascititeomreznikabel pred vrocinogresivnimi tekocinami in ostrimi robovi.

• Omrežni kabel položite takto, da vas pri delu ne bo motil in da se ne bo poškodoval.

• Omrežnega vtiča ne potegujte iz vtičnice s prijemom za omrežni kabel.

4.2 Stiţana naelektritev

Celotni odseosvalni system naprave je izdelan iz elektricno prevodnih komponent. Ce prikljucite odseosvalno cev na elektricno prevodne dele (npr. kovinske odseosvalnePokrove ali odseosvalne cevi),je te treba dodatno ozemljiti za odvajanje morebiti povavljene elekstatacne energije.

Na napravi ne nadomešćajte delov iz umetne mase s kovinskimi deli. Še posebej odsesovalna gibka cev ne sme vsebovati nobene kovinske ěpirale. Majhni kovinski deli kot so vijaki ali objemke za gibko cev tukaj ne povzroćajo problemov.

Obvezno uporabljajte samo originalne nadomestne dele. Ti nadomestni deli so izbrani takto, da ustrezajo naprvi.

4.3 Preobremenitvena zašcita

Za zašcito elektromotorja pred preobremenitvjo je vgrajena motorna zašcita. Če se elektromotor pregreje ali preobremeni, zašcita stroj izklopi.

V tem primerus je po nekaj minutah ohlajanja elektromotor mogoce spet vklopiti.

Opomba:

Ce se naprava izklopi zaradi sprozitve motorne zašite (2-3 kat), mora napravo pred naslednjim vklopom preveriti usposobljen elektricar.

5. Obratovanje

1. Postavite napravo poleg stroja za obdelovanje lesa takao, da vas pri delu ne bo ovirala.
2. Prikljucite sesalno gibko cev na od- sesovalni nastavek za cev na stroju za obdelovanje lesa.
3. Odvijte priključni kabel in priključite z njim napravo na elektricno omrežje.

4. Vklopite elektromotor in pocakajte nekaj sekund, da bo ventilator dosegel polno stevilo vrtljajev.

5. Ce se zgornja vreča za prah po nekaj sekundah samodejno ne napihne, jo povlecite navzgor.

6. Sele sedaj vklopite stroj za obdelavo lesa in začnite z delom.

7. Po izklopu stroja za obdelavo lesa pustite napravo za odsesovanje ostruzkov še najmanj 10 sekund vklopljeno.

Napotek:

Po daljiš dnevni uporabi stroja za obdelavo lesa se priporoča, da izdelate povezavo vklopa z napravo za odsesovanje ostruzkov. Ta omogoca casovno zakasnjen vklop in izklop naprave za odsesovanje ostruzkov takoj, ko stroj za obdelavo lesa vklopite ali izklopite.

To avtomatiko vklopa lahko pri proizvajalcu narocite v dveh razlichnih verzijah (poglavje "dobavljiva oprema").

6. Vzdruževanje in nega

Nearnost!

Pred vsemi vzdrrzevalnimi deli in cijsenjem:

1. Napravo izklopite
2. izvlecite omreznvi tici iz vticnice,
3. pocakajte, da se bo naprava ustavila.

-Nadaljinja vzdrrzevalna dela in popravila,ki v tem poglavju niso opisana, smejo izvajati samo strokovnjaki.
- Okvarjene dele, še posebej varno-stne naprave, zamenjaje samo z originalnimi nadomestnimi deli, ker lahko deli, ki jih proizvajalec ni preskusil in odobril, vodijo do nepredvi-dljive skode.
- Po vzdhrževanju in popravilih preklopiye varnostne naprave znova v obratovanje in njihovo delovanje preverite.

6.1 Vzdhrzevanje

Pred vsakim vklopom izvedite

opticno kontrolo, ali sta omreznikabel in omrezni vtic neposkodovana; okvarje ne delnaj vam elektrostrokovjak za menja.

Naprave ni treba vzdřevecati. Vendor pred vsakim ponovnim zagonom izvedite naslednje preskuse.

• Preverite vijačne zveze! Sprošcene vijačne zveze znova trdno pritegnite.

Ali so ohisiya stikal, elektromotor ali ohisiye ventilatorja poskodovani? Poskodovane dele raj vam elektricar takoj zamenja.
Ali sta vreca za prag ali gibka odsesovalna cev poskodovani? Poskodovane dele zamenjaje.

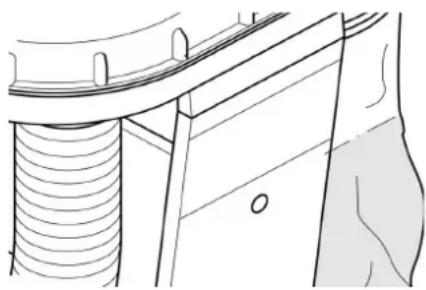

6.2 Cischenje

Ocistite podstavek in ohišje ventilatorja z vlažno krpo.
- Elektromotor in stikalo za vklop/ izklop smete Čistiti samo s suho krpo.
Zgornjo vreco za prah samo iztepite (Pazite, da boste pod napravo obesili vreco za prestrezanje ostruzkov).
Vreco za prestrezanje ostruzkov pod napravo zamenjaje, takoj ko bo napoljena do pribl. 4/5.

6.3 Shranjevanje naprave

Za skladišćenje naprave za odssovanje ostruzkov položite odssovalno gibko cev enkrat okrog motorja in vtaknite konec gibke cevi v izvirtino v talni pločevini.

Nevarnost!

• Shranite napravo tak, da je nepooblašcene osebe ne bodo mogle vklopiti.
  Zagotovite, da se na stojeci napravine bo mogelnihce poškodovati.

Pozor!

• Naprave ne shranjujte nezašciteno na prostem ali v vlažnem okolju.

6.4 Popravilo

! Nevarnost!

Popravila na elektricnih aparathim smejo izvajati samo elekstrokovnjaki!

Elektricne naprave, ki jih je treba popraviti, lahko posljete na naslov servisne podruznice v vaši državi. Naslove najdete vseznamu nadomestnih delov.

Opišite pri posiljki k popravilu obstojeco napako.

Za posebna dela dobite v strokovni trgovini naslednjo opremo:

A Vklopna avtomatika
Narocilna st.: 0913014626
ALV 1, 1~230 V, Za casovno zakasnjen vklop in izklop naprave za odsesovanje ostruzkov, takoj ko je stroj za obdelavo lesa bil vklopljen oz. izklopljen.
B Vklopna avtomatika
Narocilna st.: 0913014634
ALV 10, 3~400 V, 1~230 V
C Filterska patrona
Narocilna st.: 0920016529
Zadržuje fini prah.
Filterska povrsina 5,2 m²
D Vreča za prestrezanje ostruzkov
Narocilna Št.: 0913017617

8. Odstranjevanje

Elektricnih naprav ne odstranjujte skupaj s hisnimi odpadki. V skladu z evropskodirektivo 2012/19/EU o elektronskih in elektricnih aparatih je treba uporabljene elek

tricne aparate zbirati loceno in odvesti v okolju prijazno ponovno uporabo.

Možnosti za odstranjevanje izrabljenih naprav poizvedite na vaši občini ali krajevnem uradu.

Embalazo naprave je mogoce v celoti reciklirati.

1. Tehnični podatki

Napetost	V	220 - 240 (1~50 Hz)
Moč motorja kW 0,55
Nazivni volumenski pretok m	3/h 600
Ustrezen podtlak Pa 740
Maks. volumenski pretok m	3/h 900
Maks. podtlak Pa 1600
Dolžina sesalne gibke cevi	mm	2500
Premer sesalne gibke cevi	mm	100
Priključek sesalne gibke cevi	mm	100
Prostornina vreće za prah	dm3	65
Teža (s prazno vrećo za prestrezanje ostružkov)	kg	22
Emisija hrupa po EN 60335-2-69
Nivo zvočne moči LWA	dB (A)	98,25
Nivo zvočnega tlaka LPA	dB (A)	85,5
Nezanesljivost meritve	dB (A)	3
