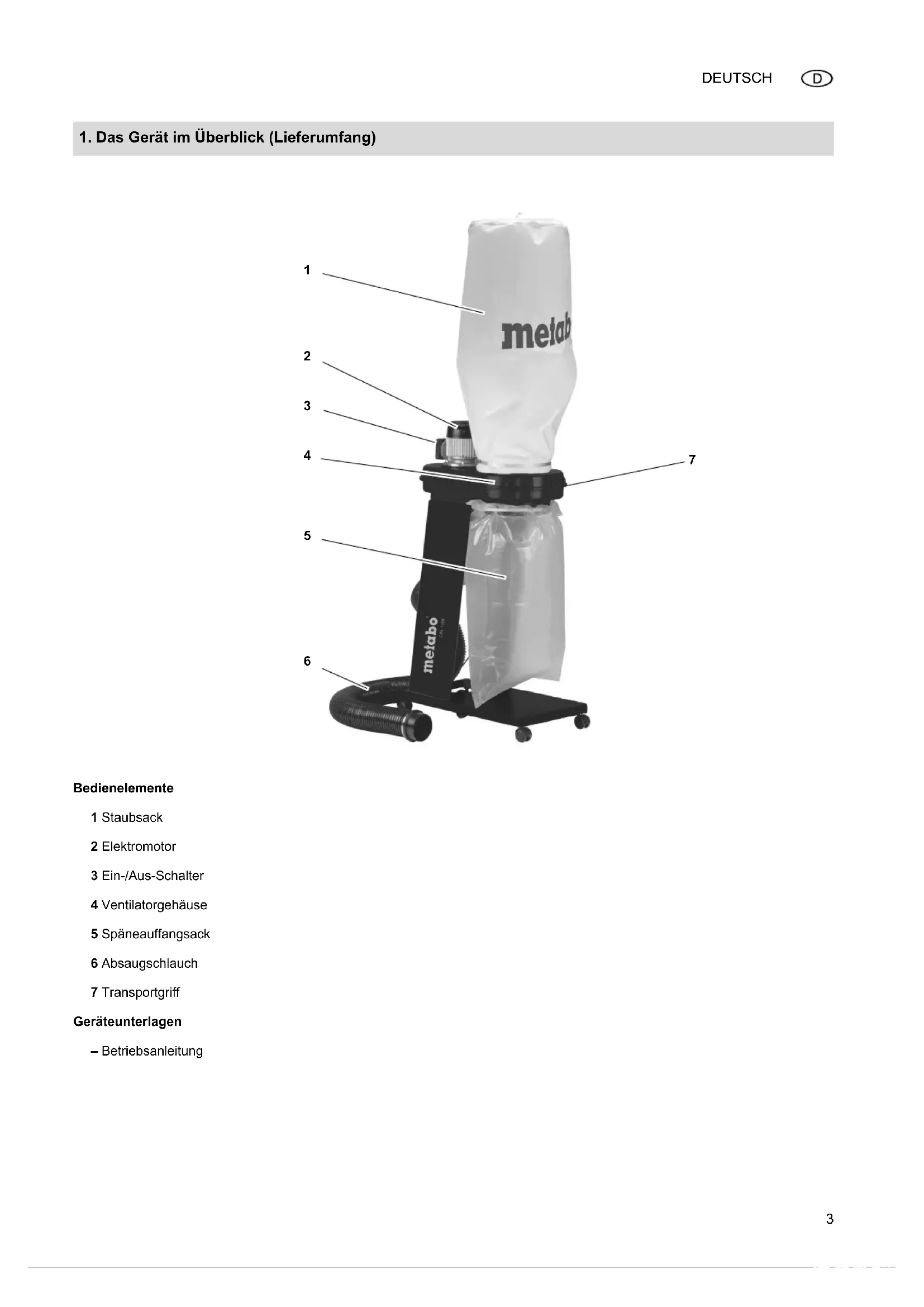

1. Das Gerät im Überblick (Lieferumfang)

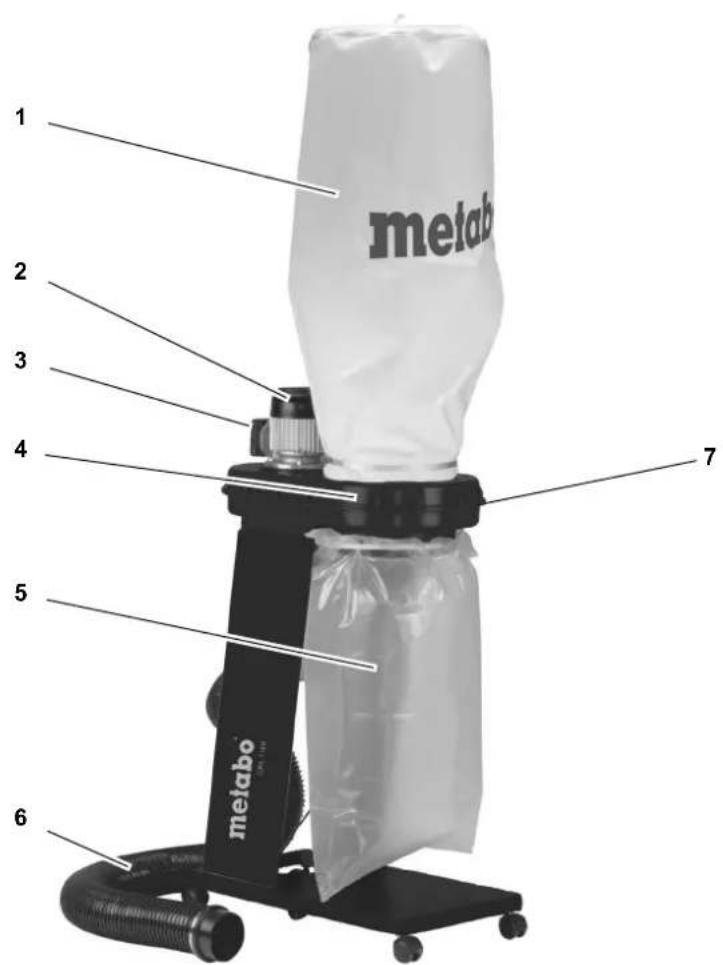

Bedienelemente

1 Staubsack
2 Elektromotor
3 Ein-/Aus-Schalter
4 Ventilatorgehause
5 Späneauffangsack
6 Absaugschlauch
7 Transportgriff

Geräteunterlagen

-Betriebsanleitung

Inhaltsverzeichnis

1. Das Gerät im Überblick (Lieferumfang)

2. Zuerst lesen!

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung
3.2 Allgemeine Sicherheitschinweise
3.3 Symbole auf dem Gerät

4. Montage

4.1 Netzanschluss
4.2 Statische Aufladung
4.3 Überlastschutz

5. Betrieb

6. Wartung und Pflege

6.1 Wartung
6.2 Reinigung
6.3 Gerät aufbewahren
6.4 Reparatur
7. Lieferbares Zubehor
8. Entsorgung
9. Technische Daten

2. Zuerst lesen!

These Betriebsanleitung wurden so erstellt, dass Sie schnell und sicher mit Ihrem Gerät arbeiten konnen. Hier ein kleiner Wegweiser, wie Sie diese Betriebsanleitung lesen sollen:

• Lesen Sie diese Betriebsanleitung vor der Inbetriebnahme ganz durch. Beachten Sie insbesondere die Sicherheitshinweise.
• These Betriebsanleitung richtig sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschreiben. Wen Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchephenmen.
  -Bewahren Sie alle mit thisem Gerät gefelieferten Unterlagen auf, damit Sie sich bei Bedarf informieren konnen. Bewahren Sie den Kaufbeleg fur eventuelle Garantiefälle auf.
• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie alle mitgelieferten Geräteunterlagen mit.
• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

Hinweis:

Ergänzende Informationen.

-Zahlen in Abbildungen (1, 2, 3,...)
- kennzeichen Einzelteile;
-sind fortraufend durchnummeriert;
- beziehen sich auf entsprchende Zahlen in Klammern (1), (2), (3) ... im benachbarten Text.
- Handlungsanweisungen, bei denen die Reihenfolge beachtet werden muss, sind durchnummeriert.
- Handlungsanweisungen mit beliebiger Reihenfolge sind mit einem Punkt gekennzeichnet.
- Auflistungen sind mit einem Strich gekennzeichnet.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Das Gerät dient zum Absaugen von Holz- und Kunststoffspanen sowie Holzstaub an Holzbearbeitungsmaschinen.

Nicht abgesaugt werden dürfen brennbare Gase (z.B. Farb- oder Lacknebel) und explosive Medien.

ACHTUNG - Dieses Gerät ist nicht für die Aufnahme von gesundheitsgeführendem Staub geeignet.

Der Gebrauch in Gewerbebeteiben, in der Berufsausbildung, in Schulen usw. ist nicht gestattet.

Es müssen Späneauffangsäcke aus Polyethylen mit einer Mindestdicke von 0,10 mm verwendet werden. Bei Verwendung von Späneauffangssäcken aus anderen Materialien muss mindestens die gleiche Festigkeit gegen mechanische Beschädigung vorliegen.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung, Veränderungen am Gerät oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei gegeben sind, konnen unvorhersehbare Schäden entstehen!

3.2 Allgemeine Sicherheitschinweise

• Beachten Sie beim Gebrauch theses Gerätes die folgenden Sicherheitsinweise, um Gefahren für Personen oder Sachsen den auszuschreiben.
• Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.
• Beachten Sie auch die Bedienungsanleitung der jeweils abgesaugten Holzbearbeitungsmaschine.
• Im Falle einer Störung sofort den Netzstecker ziehen. Schalten Sie die Maschine nie ohne oberen Staubsack ein.

Die Maschine nur zum Absaugen von Holzbearbeitungsmaschinen verwenden.
- Es dürfen keine Zündquellen abgesaugt werden.
- Bei einem Brand des Gerätesziehen Sie sofort den Netzstecker oder schalten Sie die Netzstromsicherung aus. Löschen Sie bereits mit Wasser oder Schaum. Nehmen Sie das Gerät nicht wieder in Betrieb.
- WARNING - Bedienungs-personen müssen ange-messen in den Gebrauch dieser Maschinen unterwiesen werden.
- Achten Sie stets auf die Standsicherheit des Geräts. Der Untergrund muss fest, waagerecht und eben sein. Sichern Sie das Gerät gegen Wegrollen, Umkippen und Rutschen.

Allgemeine Gefahren!

• Halten Sie ihren Arbeitsbereich in Ordnung - Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzten Sie das Gerät nicht, wenn Sie unkonzentriert sind.
• Benutzen Sie das Gerät nicht, wenn Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.

• Berücksichtigten Sie Umgebungsinnflüsse. Sorgen Sie für gute Beleuchtung.

• Benutzen Sie theses Gerät nicht in der Höhe von brennbaren Flüssigkeiten oder Gasen.

• Dieses Gerätarf nur von Personen in Betrieb gesetzt und benutzt werden, die mit Elektrogeräten vertraut sind und sich der Gefahren beim Umgang jederzeit bewusst sind.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die darüber resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät speien.
• Reinigung und Benutzer-Wartung)durfen nicht von Kindern ohne Beaufsichtigung durchgefuhrt werden.
• Halten Sie Unbeteiligte, insbesondere Kinder, aus dem Gefahrenbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Gerät oder das Netzkabel berühren.
• Überlasten Sie theses Gerät nicht - benutzen Sie theses Gerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.
  Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Gefahr durch Elektrizi-tät!

• WARNING - Dieses Gerät ist nur zur Trockenanwendung bestimmt.
• ACHTUNG - Dieses Gerät ist nur für den Gebrauch in Innenräumen bestimmt.
• ACHTUNG - Dieses Gerät darf nur in Innenräumen aufbewahrt werden.
• Setzen Sie theses Gerät nicht dem Regen aus. Benutzen Sie theses Gerät nicht in feuchter oder nasser Umgebung.
• Vermeiden Sie beim Arbeitsen mit diesen Gerät Körperberührung mit geerdeten Teilen (z.B. Heizkörpern, Rohren, Herden, Kühlschränken).
• Verwenden Sie das Netz-kabel nicht für Zwecke, für die es nicht bestimmt ist.
• Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist.
  Das Gerät darf bei tiefen Temperaturen nicht im Außenbereich benutzt werden.

Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
Tragen Sie eine Schutzbrille.
Tragen Sie eine Staubschutzmaske.
Tragen Sie geeignete Arbeitskleidung.

• Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

Gefahr durch Holzstaub!

• Einige Holzstaubarten (z.B. von Eichen-, Buchen- und Eschenholz) können beim Einatmen Krebs verursachen.

• Achten Sie darauf, dass beim Arbeiten möglichst weniger Holzstaub in die Umgebung gelangt:

• Ablagerungen von Holzstaub im Arbeitsbereich entfernen (nicht wegpusten!);

• Undichtigkeiten in der Absauganlage beseitiggen;
  -Furgute Beluftung sorgen.

Gefahr durch technische Veränderungen oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiigegeben sind!

• Montieren Sie diesen Ge-rät besteht genau entsprechend dieser Anleitung.
• Verwenden Sie nur vom Hersteller freigegebene Teile. Dies betriff insbesondere die Sicherheitsinrichtungen (Bestellnummern siehe Ersatzteilliste).
• Nehmen Sie an den Teilen keine Veränderungen vor.

Gefahr durch Mängel am Gerät!

• Pflegen Sie das Gerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.

• Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Geräts müssen Sicherheitsinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile須sen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Gerätes zu gewährleisten.

• Bei Beschädigungen an Elektromotor, Ein-/Aus-Schalter oder Ventilatorgehausearf die Maschine nicht betrieben werden.
  Benutzen Sie das Gerät niemals, wenn das Anschlusskabel beschädigt ist. Es besteht die Gefahr eines elektrischen Schocks. Lassen Sie ein beschädigtes Netzkabel umgehend durch eine Elektrofachkraft ersetzen.

• Beschädigte Schutzvorrichtungen oder Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie

deses Gerat nicht, wenn sich der Schalter nicht einund ausschalten lasst.

3.3 Symbole auf dem Gerät

Gefahr!

Missachtung der fol-genden Warnungen kann zu schweren

Verletzungen oder Sachschaden führen.

Betriebsanleitung lesen.

Schutzbrille und Gehorschutz tragen.

Staubschutzmasketragen.

Gerät nicht in feuchter oder nasser Umgebung betreiben.

4. Montage

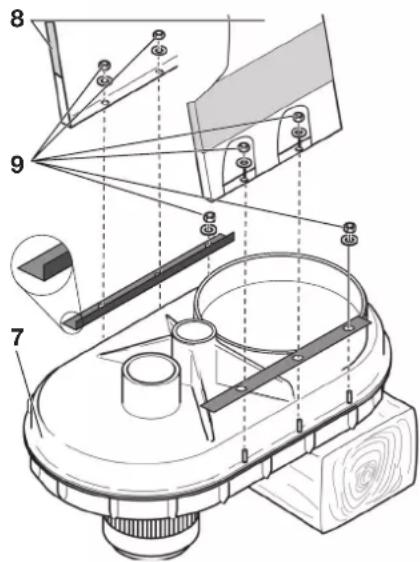

1. Ventilatorgehause (7) mit Motor nach unten auf eine Werkbank oder eine andere feste Unterlage legend und mit einem Holzstück oder ähnlich waagerecht ausrichten.

1. Die 3 gezeigten Sechskantmuttern und Unterlegscheiben (9) auf beiden Seiten des Ventilatorgehäuses losen. Die 2 Bleche, wie gezeigt, auf die Schrauben aufsetzen. Die beiden Seitenbleche (8) mit dem Aufkleber nach außen über die Schrauben führen. Alle Muttern und Unterlegscheiben wieder am Ventilatorgehause befestigen.

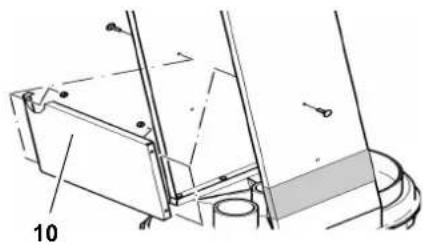

1. Querblech (10) mit Flachrundkopfschrauben und Sechskantflanschmuttern zwischen den Seitenblechen montieren.

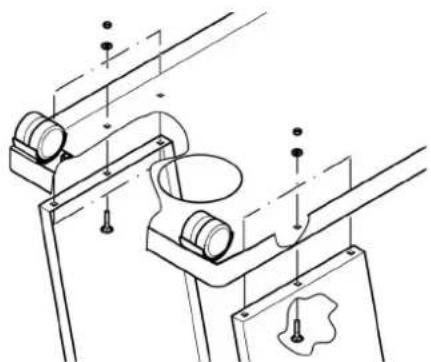

1. Je eine Lenkrolle (11) an den Ecken des Bodenblechs anschrauben. Lenkrolle mit Sechskantmutter (12) sichern.

1. Erdungskette (13) in das Bodenblech einschrauben. Erdungskette mit Sechskantflanschmutter sichern.

1. Vormontiertes Bodenblech auf die Seitenbleche auflegen und mit Flachrundschrauben und Sechs-kantflanschmuttern montieren. AnschlieBend alle Schrauben auf festen Sitz prufen und das Gerät mit den Rollen auf den Boden stellen.

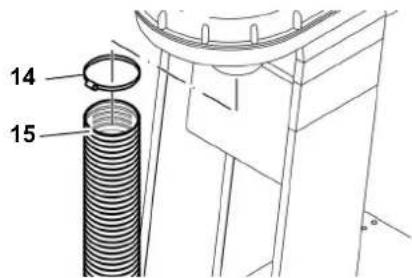

1. Schlauchschelle (14) auf das Ende des Saugschlauches (15) auf Stecken und so auf den Saugstutzen unterhalb des Elektromotors schiben. Schlauchschelle festziehen.

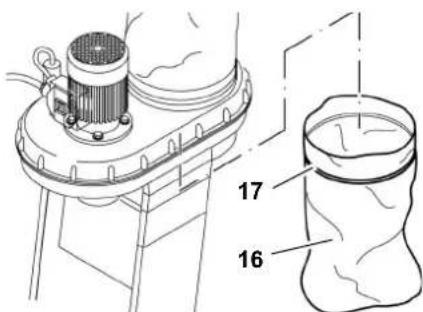

1. Späneauffangsack unter Späne-fangöffnung klemmen. Ausreichend langen und breiten Späneauffangsack (16) (z. B. 600 × 900 ~mm ) mit Spannband (17) aufziehen und festspannen.

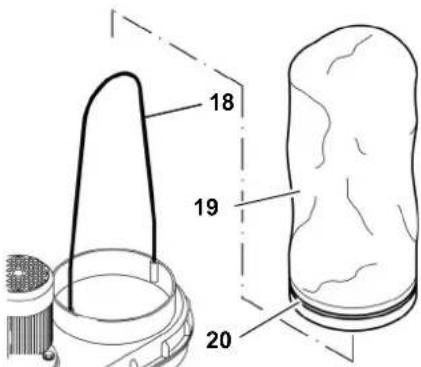

1. Rundstab (18) in die zwei Bohrungen im Rand der oberen Staubsack-öffnung stecken. Spannring (20) durch die eingenähte Führung im Staubsack (19) fadeln. Staubsack über die Staubsacköffnung stulpen. Spannring festspannen.

4.1 Netzanschluss

Gefahr! Elektrische Spannung

• Setzen Sie das Gerät nur in trockener Umgebung ein.
• Betreiben Sie das Gerät nur an einer Stromquelle, die folgende Anforderungen erfüllt (siehe auch "Technische Daten"):
• Steckdosen vorschrifsmäßig installiert, geerdet und geprüft;
• Steckdose mit einer 10-A-Sicherung (träge) abgesichert;
  -Netzspannung und -Frequenz mussen mit den auf dem Typenschild des Gerätes angegebenen Daten übereinstimmen:
• Absicherung mit einem Fl-Schalter mit einem Fehlerstrom von 30mA
• Verwenden Sie nur öffeste Verlägerungskabel der Qualität H07 RN-F. Der Leitungsquerschnitt muss mindestens 1,0mm^2 betragen. Schützen Sie Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten.
• Verlegen Sie Netzkabel so, dass sie beim Arbeiten nicht stären und nicht beschadigt werden können.
  Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose.

4.2 Statische Aufladung

Das gesamte Absaugsystem des Gerätes ist aus nicht elektrisch leitfähigen Komponenten aufgebaut. Wird der Absaagschlauch an elektrisch leitfähigen Teilen angeschlossen (z.B. metallische Abaugauben oder Absaugrohre), so,müssen diese zusätzlich zur Ableitung evtl. auftretender elektrostatischer Energie geerdet werden.

Am Gerat durren keine Kunststoffteile durch Metallteile ersetzt werden. Insbesondere der Absaugschlauch darke Keine Metallspirale aufweisen. Kleine metallische Teile wie Schrauben und Schlauchschellen sind in thisem Zusammenhang unbedenklich.

Verwenden Sie unbedingt Original-Ersatzteile. These Ersatzteiles sind für das Gerät ausgelegt.

4.3 Überlastschutz

Zum Schutz des Elektromotors gegen Überlastung ist ein Motorschutz eingebaut. Wird der Elektromotor überhützt oder überlastet, schaltet dieser die Maschine aus.

In thisem Fall kann nach einigen Minuten Abkuhlungszeit der Elektromotor erneut eingeschaltet werden.

Hinweis:

Schaltet das Gerät durch Auslösung des Motorschutzes kurzzeitig nacheinander aus (2-3 mal), ist das Gerät vor weiteren Einsatzversuchen durch eine Elektro-Fachkraft zu überprüfen.

5. Betrieb

1. Stellen Sie das Gerät soiben die Holzbearbeitungsmaschine, dass diese Sie nicht beim Arbeiten behindern kann.
2. Schlieben Sie den Saugschlauch an den Späneabsaugstutzen der Holzbearbeitungsmaschine.
3. Legen Sie das Anschlusskabel aus und schreiben damit das Gerät ans Stromnetz.

4. Schalten Sie den Elektromotor ein und warten eineuge Sekunden, bis der Ventilator die volte Drehzahl erreicht hat.

5. Falls der obere Staubsack sich nach einigen Sekunden nicht selbstätig aufblast, ziehen Sieihn nach oben.

6. Schalten Sie erst jetzt die Holzbearbeitungsmaschine ein und fangen mit der Holzbearbeitung an.

7. Lassen Sie nach dem Ausschalten der Holzbearbeitungsmaschine die Späneabsauganlage noch mindestens 10 Sekunden nachlaufen.

Hinweis:

Bei längerem tätiglichen Einsatz ihrer Holzbearbeitungsmaschine ist eine Einschalt-Koppelung an die Späneabsauganlage vorteilhaf. Diese bewirkt das zeitverzögerte Ein- und Ausschalten der Späneabsauganlage sobald die Holzbearbeitungsmaschine ein-bzw. ausgeschelt wird.

Sie konnen diese Einschaltautomatik beim Hersteller in zwei verschiedene

Versionen beziehen (Kapitel "Lieferbarres Zubehor").

6. Wartung und Pflege

Gefahr!

Vor allen Wartungs- und Reinigungsrarbeiten:

1. Gerätausschalten,
2. Netzsteckerziehen und so ablegen, dass die Bedienungsperson jederzeitkontrollieren kann, dass der Netzstecker ausgesteckt ist,

3. warten bis das Gerät stillsteht.

4. Weiterergehende Wartungs- oder Reparaturarbeiten, als die in dieser Kapitel beschrieben, * dürfen nur Fachkräfte durchführten.

5. Beschädigte Teile, insbesondere Sicherheitseinrichtungen, nur gegen Originalteile austauschen, da Teile, die nicht vom Hersteller geprüft und freiogegeben sind, zu unvorhersbaren Schäden führen können.
6. Nach Wartungs- und Reinigungsrarbeiten alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.

6.1 Wartung

Vor jedem Einschalten

Sichtprüfung, ob Netzkabel und Netzstecker unbeschädigt sind; defekte Teile ggf. durch Elektrofachkraft ersetzen halten.

Das Gerät ist wartungsfrei. Führn Sie aber vor jeder Wiederinbetriebnahme die folgenden Prüfungen durch.

• Prufen Sie alle Schraubenverbindungen! Ziehen Sie gelockerte Schraubenverbindungen wieder fest.
• Sind Schaltergehäuse, Elektromotor oder Ventilatorgehäuse beschädigt? Lassen Sie die Teile sofort durch eine Elektro-Fachkraft austauschen.
• Sind oberer Staubsack oder Saugschlauch beschädigt? Tauschen Sie das beschädigte Teil aus.

6.2 Reinigung

• Bei nachlassender Saugleistung:

• Schlauchschelle losen und Saugschlauch vom Saugstutzen unterhalb des Elektromotors abziehen.

• Reinigen sie das Gitter.

• Saugschlauch und Schlauchschelle wieder aufstecken und Schlauchschelle festziehen.

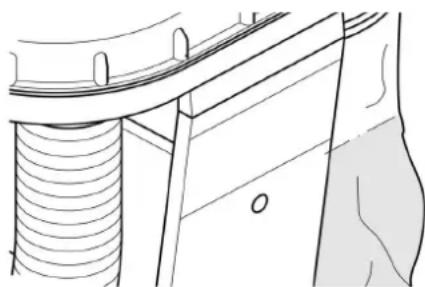

• Reinigen Sie das Untergestell und das Ventilatorgehäuse mit einem feuchten Lappen.

• Elektromotor und Ein-/Aus-Schalter)dürfen nur mit einem trockenen Lappen gereinigt werden.
• Der obere Staubsack sollte lediglich ausgeklopft werden (Darauf achten, dass unter dem Gerät ein Spaneauffangsack angehängt ist).
  Tauschen Sie den Späneauffang-sack unter dem Gerät aus, sobald er zu ca. 4/5 gefüllt ist

6.3 Gerä aufbewahren

• Zur Lagerung der Späneabsauganlage wird der Absaugschlauch einmal über den Motor gelegt und das Ende des Schlauches in die Öffnung im Bodenblech gesteckt.

Gefahr!

Bewahren Sie das Gerät so auf, dass es nicht von Unbefugten in Gang gesetzt werden kann.
- Stellen Sie sichere, dass sich niemmand am stehenden Gerät verletzen kann.

Achtung!

Gerät nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

6.4 Reparatur

Gefahr!

Reparaturen an Elektrogeräten)dürfen nur durch eine Elektrofachkraft ausge
fuhr werden!

Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualificierte Person ersetzt werden, um Gefährdun-gen zu vermeiden.

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen sie-he www.metabo.com.

Ersatzstellisten können Sie unter www.metabo.com herunterlagen.

7. Lieferbares Zubehor 8. Entsorgung

Für besondere Aufgaben erhalten Sie im Fachhandel folgenden Zubehör:

A Einschaltautomatik Bestell -Nr.:0913014626 ALV 1, 1 230~V, Zumzeitverzogerten Ein- und Ausschalten der Spaneabsauganlage sobald die Holzbearbeitungsma-schine ein-bzw. ausgeschelt wird.
B Einschaltautomatik Bestell -Nr.:0913014634 ALV 10,3\~400 V,1\~230 V
C Filterpatrone Bestell -Nr.: 0920016529 Halt feinste Stäube zurück. Filterfläche 5,2m^2
D Spanefangsack Bestell-Nr.:0913017617

Elektrogeräte gehören nicht in den Hausmüll. Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte müssen gebrauchte Elektro

geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerats erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Das Verpackungsmaterial des Gerätes ist zu 100% recyclingfähig

9. Technische Daten

Spannung	V	220 - 240 (1~50 Hz)
Motorleistung kW 0,55
Nennvolumenstrom m	3/h 600
zugehöriger Unterdruck	Pa	740
Max. Volumenstrom	m3/h	900
Max. Unterdruck	Pa	1600
Saugschlauchänge	mm	2500
Saugschlauchdurchmesser	mm	100
Saugschlauchanschluss	mm	100
Volumen des Staubsackes	dm3	65
Gewicht (mit leerem Spänefangsack)	kg	22
Gerauschemission nach DIN EN 60335-2-69
Schalleistungspegel LWA	dB (A)	98,25
Schaldruckpegel LPA	dB (A)	85,5
Messunsicherheit K	dB (A)	3

-Nummers in figuren (1, 2, 3,...)

4.2 Statische oplading

9. Technische gegevens
