NAVODILA ZA UPORABO HWW 400020 GL METABO

S polno odgovornostjo izjavljamo, da so stroji izdelani z upoštevanju standardov* in z upoštevanjem regulativov navedenih v Direktivh**Priglašeni organ, ki je opravil preizkus***Izmerjen/zagotovljen nivo zvočnega tlaka****

ET

VASTAVUSDEKLARATSIOON VSuderinamumo aktas

S polno odgovornostjo izjavljamo, da so stroji izdelani z upoštevanju standardov* in z upoštevanjem regulativov navedenih v Direktivh**Priglašeni organ, ki je opravil preizkus***Izmerjen/zagotovljen nivo zvočnega tlaka****

ET

VASTAVUSDEKLARATSIOON VSuderinamumo aktas

4 Vijak za polnjenje vode

9 Tlačna posoda („kotel“)

10 Omrežni kabel z vtičem

11 Zračni ventil za prednapolnjeni tlak

Na sesalnem priključku:

Pozor! Pri onesnaženih črpanih medijih uporabite sesalni filter (glejte „Dobavljiva oprema“).

i Opomba: Da pri izključeni črpalki voda ne odteka, je priporočljiva uporaba protipovratnega ventila na sesalnem priključku (glejte "Dobavljiva oprema").

Kazalo

1. Pregled naprave ....49
2. Najprej preberite! ....50

3. Področje uporabe in črpani mediji ....50

4. Varnost.....50

4.1 Namenska uporaba....50

4.2 Splošni varnostni napotki .....50

1. Pred zagonom ....51

5.1 Postavitev....51

5.2 Priključevanje sesalnega voda....51

5.6 Polnjenje črpalke in sesanje.....51

1. Obratovanje ....52

6.1 Začetek obratovanja naprave.....52

1. Vzdrževanje in nega....52

7.1 Ob nevarnosti zmrzali .....52

7.2 Demontaža in skladiščenje naprave ....52

1. Težave in motnje .....52

8.1 Iskanje motenj ....52

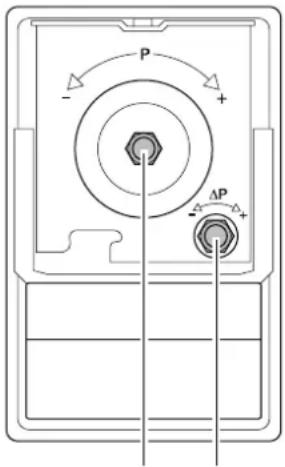

8.2 Nastavite tlačno stikalo .....53

8.3 Zviševanje prednapolnjenega tlaka....53

1. Popravila ....53

2. Varovanje okolja....53

3. Dobavljiva oprema ....53/61

4. Tehnični podatki....54

2. Najprej preberite!

Ta navodila za uporabo so bila sesta-vljena tako, da lahko vašo napravo uporabite hitro in varno. Tukaj kratek vodnik, kako navodila za uporabo uporabljate:

• Navodila za uporabo pred zagonom preberite v celoti. Še posebej upoštevajte varnostne napotke.
• Ta navodila za uporabo so namenjena osebam z osnovnim tehničnim znanjem na področju rokovanja z napravami, kot je opisana tukaj. Če s podobnimi napravami nimate izkušenj, se za pomoč najprej obrnite na izkušene osebe.
• Hranite vse dokumente dobavljene s to napravo, da se po potrebi lahko informirate. Hranite račun za more-bitne garancijske primere.
• Če napravo posodite ali prodate, ji priložite vse dobavljene dokumente o napravi.
• Za škodo, ki nastane zaradi neupoštevanja teh navodil, proizvajalec ne prevzema odgovornosti.

Informacije v teh navodilih za uporabo so označene na sledeč način:

Nevarnost!

Opozorilo pred poškodbami oseb ali škodo za okolje.

Nevarnost električnega udara!

Opozorilo pred poškodbami oseb zaradi elektrike.

Pozor!

• Številke na slikah (1, 2, 3, ...)
  – označujejo posamezne dele;
  – so tekoče oštevilčene;
• se nanašajo na odgovarjajoča števila v oklepajih (1), (2), (3) ... v sosednjem besedilu.
• Navodila za rokovanje, pri katerih morate upoštevati vrstni red, so oštevilčena.
• Navodila za rokovanje s poljubnim vrstnim redom, so označena s piko.
  – Naštevanja so označena s črtico.

3. Področje uporabe in črpani mediji

Ta naprava je namenjena črpanju čiste vode v hišah in na vrtovih.

• za oroševanje in namakanje,
• kot črpalka za vodnjake, deževnico in porabno vodo,
• za praznjenje bazenov, vrtnih ribnikov in vodnih rezervoarjev.

Največja dovoljena temperatura črpanega medija znaša 35 °C.

4. Varnost

4.1 Namenska uporaba

Naprave ne smete uporabljati za pre- skrbo s pitno vodo ali za črpanje živil.

Črpati ne smete eksplozivnih, agresivnih ali za zdravje nevarnih snovi.

Naprava ni primerna za komercialno ali industrijsko uporabo.

Samovoljne spremembe na napravi, tako kot uporaba delov, ki jih ni preveril in odobril proizvajalec, niso dovoljene.

Vsaka nestrokovna uporaba naprave je v nasprotju z določili; pride lahko do nepredvidene škode!

4.2 Splošni varnostni napotki

Otroci in mladoletniki, tako kot osebe, ki niso seznanjene z navodili za uporabo, naprave ne smejo uporabljati.

Ob uporabi na bazenih in vrtnih ribnikih in na njihovem zaščitnem območju morate upoštevati določila skladno z DIN DE 0100 -702, -738.

Pri uporabi za hišno preskrbo z vodo morate upoštevati zakonske predpise o vodah in odpadnih vodah, tako kot določila skladno z DIN 1988.

Naslednje preostale nevarnosti so načeloma prisotne ob obratovanju črpalk in tlačnih posod – te nevarnosti tudi z izvajanjem varnostnih ukrepov ne morete popolnoma izničiti.

Nevarnost zaradi okoljskih vplivov!

• Napravo ne izpostavljajte dežju. Naprave ne uporabljajte v vlažnem okolju.
• Naprave ne uporabljajte v eksplo-zivno ogroženem okolju ali v bližini vnetljivih tekočin ali plinov!

Nevarnost zaradi vroče vode!

Če izklopni tlak tlačnega stikala zaradi slabih tlačnih razmer ali zaradi okvarjenega tlačnega stikala ni dosežen, se lahko voda v notranjosti naprave ogreje zaradi notranjega prečrpavanja.

Zaradi tega se lahko pojavijo poškodbe ali netesna mesta na napravi in priključnih vodih, kar lahko povzroči izhajanje vroče vode. Nevarnost oparin!

• Napravo največ 5 minut uporabljajte proti zaprtemu tlačnemu vodu.
• Napravo ločite od dovoda elektrike in pustite, da se ohladi. Pred ponovnim zagonom mora strokovno osebje preveriti brezhibno delovanje naprave.

Nevarnost zaradi elektrike!

• Na napravo ali druge električne dele ne usmerite neposrednega vodnega curka! Življenjska nevarnost zaradi električnega udara!
• Omrežnega vtiča se ne dotikajte z mokrimi rokami! Omrežni vtič vedno izvlecite z vtičem in ne s kablom.
• Varnostna vtičnica ali vtična povezava s podaljškom se mora nahajati v območju varnem pred poplavljanjem.
• Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnični podatki“). Boben kabla mora biti popolnoma odvit.
• Omrežni kabel in podaljšek ne smete prepogniti, stiskati, vleči ali

ga povoziti; zaščitite pred ostrimi robovi, oljem in vročino.

- Podaljšek položite tako, da ne more pasti v črpano tekočino.

- Izvlecite električni vtič: - pred vsemi deli na napravi; - če se v bazenu ali vrtnem ribniku nahajajo osebe.

Nevarnost zaradi pomanjkljivo- sti na napravi!

• Če ob odstranjevanju embalaže odkrijete transportne poškodbe, nemudoma obvestite trgovca. Naprave ne zaženite.
• Napravo in še posebej omrežni kabel in električni vtič pred vsakim zagonom preglejte za morebitne poškodbe. Življenjska nevarnost zaradi električnega udara!
• Poškodovano napravo lahko ponovno uporabljate, šele ko je bila strokovno popravljena.
• Naprave ne popravljajte sami! Popravila na črpalkah in tlačnih napravah lahko izvajajo le strokovnjaki.

Pozor!

Da preprečite poškodbe zaradi vode n pr. poplavljene prostore, ki bi jih povzročile motnje naprave ali pomanjkljivosti naprave:

- načrtujte primerne varnostne ukrepe, n pr.:

– alarmne naprave ali
– lovilne posode z nadzorom.

Proizvajalec ne prevzema odgovornosti za morebitno škodo, ki je povzročena tako, da

– se naprave nenamensko uporablja;
- je naprava zaradi nepretrganega obratovanja preobremenjena;
- je naprava uporabljana in skladiščena nezaščitena pred zmrzaljo;
- so bile izvedene samovoljne spremembe na napravi; Popravilo električnih naprav sme opraviti samo usposobljen električar!
- so bili uporabljeni nadomestni deli, ki jih proizvajalec ni preizkusil in odobril;
- je bil uporabljen neprimeren instalacijski material (armature, priključni vodi itd.).

Primeren instalacijski material:

– odporen na tlak (najm. 10 barov)
- odporen na toploto (najm. 100 °C)

5. Pred zagonom

Napravo lahko sami preprosto postavite in priključite.

V primeru dvomov se obrnite na strokovnega trgovca ali električarja.

5.1 Postavitev

• Naprava mora biti postavljena na vodoravni, ploski površini, ki je primerna za težo naprave napolnjene z vodo.
• Da preprečite vibracije, napravo postavite na elastično podlago.
• Mesto postavitve naj bo dobro prezračeno in zaščiteno pred vremenskimi vplivi.
• Ob obratovanju na vrtnih ribnikih in bazenih mora naprava biti postavljena zaščitena pred poplavami in mora biti zavarovana, da kakšna oseba ne pade vanjo. Upoštevati morate dodatne zakonske zahteve.

5.2 Priključevanje sesalnega voda

i Opomba: Za priključek boste morebiti potrebovali dodatno opremo (glejte "Dobavljiva dodatna oprema").
Pozorl Sesalni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.
☑ Pozor! Pri onesnaženem črpanem mediju obvezno uporabite sesalni filter, da črpalko zaščitite pred peskom in umazanijo.
i Opomba Da pri izključeni črpalki ne pride do iztekanja vode, je priporočljiva uporaba protipovratnega ventila.

• Vse vijačne povezave morajo biti zatesnjene s tesnilnim trakom za navoje; mesta puščanja povzročijo sesanje zraka in zmanjšajo ali preprečijo sesanje vode.
• Sesalni vod mora imeti vsaj 1" (25 mm) notranjega premera; biti mora brez pregibov in vakuumsko zatesnjen.
• Sesalni vod naj bo čimbolj kratek, saj se s povečano dolžino voda zmanjša zmogljivost črpanja.
• Sesalni vod se mora proti črpalki vedno dvigovati, da preprečite vdor zraka.
• Zagotovljeno mora biti zadostno dovajanje vode, konec sesalnega voda se mora vedno nahajati v vodi.

Pozor! Tlačni vod mora biti montiran tako, da na črpalko ne vplivajo mehanske sile ali napenjanje.

• Vse vijačne povezave zatesnite s tesnilnim trakom za navoje, da pre-prečite iztekanje vode.
• Vsi deli tlačnega vod morajo biti tlačno zatesnjeni.
• Vsi deli tlačnega voda morajo biti strokovno položeni.

Nevarnost! Zaradi netesnih tlačnih vodov in nestrokovne montaže lahko tlačni vod med obratovanjem poči. Tekočina, ki brizga pod visokim tlakom, vas lahko poškoduje!

5.4 Priključek na cevno omrežje

Možna je tudi fiksna napeljava (npr. za hišno preskrbo z vodo v notranjem območju).

- Za zmanjšanje vibracij in zvokov, bi naprava na cevno omrežje morala biti priključena z elastičnimi cevnimi vodi.

Nevarnost zaradi elektrike! Naprave ne uporabljajte v vla- žnem okolju, uporabljajte jo le v naslednjih pogojih:

• Priključek se lahko izvede le na varnostne vtičnice, ki so strokovno montirane, ozemljene in preverjene.
• Omrežna napetost in varovalka morata biti v skladu s tehničnimi podatki.
• Pri obratovanju na bazenih, vrtnih ribnikih in podobnih mestih morate napravo uporabljati z varnostnim stikalom okvarnega toka (stikalo FI, 30 mA) (DIN VDE 0100 -702, -738).

To priporočamo kot ukrep osebne zaščite.

• Pri obratovanju na prostem morajo električne povezave biti zaščitene pred škropljenjem, ne smejo ležati v vodi.
• Podaljški morajo imeti zadosten prečni presek žil (glejte „Tehnični podatki“). Boben kabla mora biti popolnoma odvit.

5.6 Polnjenje črpalke in sesa- nje

Pozor!

Pri vsakem novem priključku ali izgubi vode oz. sesanju zraka morate črpalko napolniti z vodo. Vklop brez polnjenja vode uniči črpalko!

Opomba:

Sesalnega voda ni potrebno napolniti, saj je črpalka samosesalna. Glede na dolžino in premer voda lahko traja nekaj časa, preden se ustvari tlak.

1. Odvijte vijak za polnjenje vode skupaj s tesnilom.
2. Počasi polnite s čisto vodo, dokler črpalka ni polna.
3. Če želite skrajšati čas sesanja, napolnite tudi sesalni vod.
4. Vijak za polnjenje vode s tesnilom ponovno privijte.
5. Odprite tlačni vod (vodno pipo oz. brizgalno šobo), da ob sesanju lahko uhaja zrak.
6. Vklop naprave (glejte "Obratovanje").
7. Ob enakomernem iztekanju vode, napravo izključite.

6. Obratovanje

Črpalka in sesalni vod morata biti priključena in napolnjena (glejte "Pred zagonom").

Pozor!

Črpalka ne sme delovati v suhem teku. Vedno mora biti na razpolago dovolj črpanega medija (voda).

- Če se motor ne zažene. će črpalka ne proizvaja tlaka ali se pojavljajo podobni učinki, napravo izključite – in nato poskušajte napravo odstraniti (glejte "Težave in motnje").

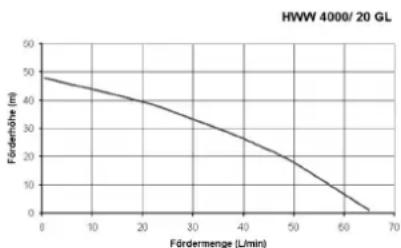

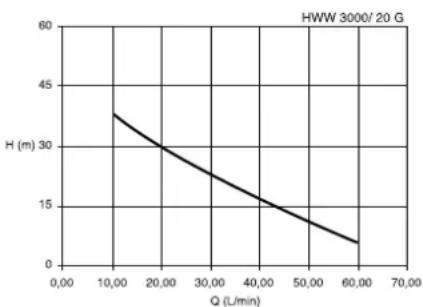

Karakteristike črpalke

Karakteristike črpalke prikazujejo, katera količina črpanja je lahko dosežena v odvisnosti od višine črpanja.

(Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.)

(Karakteristike črpalke za sesalno višino 0,5 m in 1"-sesalno cev.)

6.1 Začetek obratovanja naprave

Opomba:

Tlačno stikalo

• vključi črpalko, ko zaradi odvzemanja vode vodni tlak v kotlu pade pod vklopni tlak;
• izključi črpalko, ko je dosežen izklo-pni tlak.

Opomba:

Kotel ima gumijast meh, ki je tovarniško pod zračnim tlakom („prednapolnjeni tlak“); to omogoča odvzemanje manjših količin vode, brez zagona črpalke.

1. Vključite omrežni vtič.

2. Preverite za iztekanje vode!

3. Odprite tlačni vod (odvijte vodno pipo oz. brizgalno šobo).

7. Vzdrževanje in nega

Nevarnost!

Pred vsemi deli na napravi:

1. Napravo izklopite.

2. Izvlecite električni vtič!

3. Zagotovite, da so naprava in pri- ključena oprema brez tlaka.

Druga vzdrževalna dela in popravil, kot tista opisana tukaj, lahko izvajajo le strokovnjaki.

7.1 Ob nevarnosti zmrzali

Pozor!

Zmrzal

uniči

napravo

in

opremo, saj ta zmeraj vsebujejo vodo!

- Ob nevarnosti zmrzali napravo in opremo demontirajte in skladiščite zaščiteno pred zmrzaljo (glejte naslednji del).

7.2 Demontaža in skladiščenje naprave

1. Napravo izključite, izvlecite električni vtič.
2. Odprite tlačni vod (odvijte vodno pipo oz. brizgalno šobo), popolnoma izpraznite vodo.
3. Črpalko in kotel popolnoma izpraznite, v ta namen odvijte vijak za odtekanje vode na spodnji strani črpalke.
4. Z naprave demontirajte sesalne in tlačne vode.
5. Napravo skladiščite v prostoru zaščitenem pred zmrzovanjem (najm. 5 °C).

8. Težave in motnje

Nevarnost!

Pred vsemi deli na napravi:

1. Napravo izklopite.
2. Izvlecite električni vtič!
3. Zagotovite, da so naprava in priključena oprema brez tlaka.

8.1 Iskanje motenj

Črpalka ne deluje:

– Ni omrežne napetosti.
- Preverite kabel, vtičnico in varovalko
– Prenizka omrežna napetost.
- Uporabite podaljšek z zadostnim prečnim premerom žil (glejte "Tehnični podatki").
- Pregret motor, sprožila se je zaščita motorja.
- Po ohladitvi se naprava ponovno samodejno vključi.
- Poskrbite za zadostno prezračevanje.
- Upoštevajte najvišjo temperaturo.

– Motor šumi, a ne deluje.

- Pri izključenem motorju izvijač ali podobno orodje vstavite skozi prezračevalne reže motorja in obrnite kolo zračnika.

- Črpalka je zamašena ali okvarjena.

- Razstavite črpalko in jo očistite.

- O čistite, po potrebi obnovite raz-pršilec.

- O čistite, po potrebi obnovite tekalno kolo.

Črpalka ne sesa pravilno ali deluje zelo glasno:

• Pomanjkanje vode.
• Zagotovite, da je na razpolago zadostna količina vode.
• Netesen sesalni vod
• Zatesnite sesalni vod, pritegnite vijačne povezave.
  – Previsoka višina sesanja.
• Upoštevajte najvišjo višino sesanja.
  • Vstavite protipovratni ventil, sesalni vod napolnite z vodo.

– Zamašen sesalni filter (oprema).

- Iztekanje vode med motorjem in črpalko, netesno tesnilo drsnega obroča.

- Obnovite tesnilo drsnega obroča.

- Črpaka je zamašena ali okvarjena.

- glejte zgoraj.

Prenizek tlak:

• Netesen sesalni vod ali prevelika višina sesanja.
• glejte zgoraj.
  – Črpalka je zamašena ali okvarjena.
• glejte zgoraj.

– Narobe nastavljeno tlačno stikalo.

- Preverite vklopn i in izklopn i tlak, po potrebi nastavite.

- Črpalka se zažene že po manjšem odvzemu vode (prib. 0,5 l).

- Prenizek prednapolnjeni tlak v kotlu; povišajte.

– Iz zračnega ventila teče voda.

- Netesen gumijasti meh v kotlu, obnovite.

8.2 Nastavite tlačno stikalo

Če se – sčasoma – tovarniško nastavljena vklojni in izklojni tlak bistveno spremenita, lahko ponovno nastavite prvotno vrednost (glejte „Tehnični podatki“).

Nevarnost!

Nevarnost električnega udara na priključnih sponkah v tlačnem stikalu. Tlačno stikalo lahko odpirajo in nastavljajo le strokovnjaki.

1. Snemite pokrov tlačnega stikala.

2. Odprite tlačni vod (odvijte vodno pipo oz. brizgalno šobo), vodo pustite teči.

Ko se naprava vključi, preberite vklopní tlak na manometru.

Ko se naprava izključi preberite izklopni tlak na manometru.

Pozor!

Tlačno nastavljenega izklo-pnega tlaka ne smete preseči.

P + - ΔP Δ+

1213

1. Za spreminjanje izklopnega tlaka, matico (12) obračajte na sledeč način:

- v smeri urnega kazalca za povišanje izklopnega tlaka;

- v smeri proti urnemu kazalcu za zmanjšanje izklopnega tlaka.

1. Za spreminjanje vklopnega tlaka, matico (13) obračajte na sledeč način:

- v smeri urnega kazalca za povišanje vklopnega tlaka;

- v smeri proti urnemu kazalcu za zmanjšanje vklopnega tlaka.

1. Po potrebi ponovite korake 2. do 5., dokler ne nastavite želenih vrednosti.

2. Ponovno namestite pokrov tlačnega stikala.

8.3 Zviševanje prednapolnje-nega tlaka

Ko – se sčasoma – črpalka zažene že po manjšem odvzemu vode (prib. 0,5 l), morate ponovno vzpostaviti prednapolnjeni tlak v kotlu.

Opomba:

Prednapolnjenega tlaka ni možno odčitati na manometru.

1. Izvlecite električni vtič.

2. Odprite tlačni vod (odvijte vodno pipo oz. brizgalno šobo), popolnoma izpraznite vodo.

3. Odvijte plastični pokrov na čelni strani kotla; za njim se nahaja zračni ventil.

4. Cev zračne črpalke ali kompresorja s priključkom „ventilom za kolesa“ in merilnikom tlaka namestite na zračni ventil.

5. Napolnite do predvidenega prednapolnjenega tlaka (glejte „Tehnični podatki“).

6. Napravo ponovno priključite in pre- verite delovanje.

9. Popravila

Nevarnost!

Popravila na električnih napravah lahko izvaja izključno električar!

Električne naprave, ki potrebujejo popravilo, lahko posredujete servisni podružnici v vaši državi. Naslov je naveden pri seznamu nadomestnih delov.

Ob pošiljanju na popravilo, prosimo, opišite ugotovljeno napako.

10. Varovanje okolja

Embalažni material te naprave je 100 % primeren za recikliranje.

Izrabljene naprave in oprema vsebujejo velike količine dragocenih surovih in plastičnih snovi, ki jih prav tako lahko dovedemo v postopek recikliranja.

Za to napravo v strokovnih trgovinah prejmete sledečo opremo.

Opomba:

Slike in naročniške številke so edene na koncu navodil.

A Komplet priključkov za črpalko (MSS 310 – HWA/P), komplet vklj. z dvojno mazalko, pro-

tipovratnim ventilom, kratkim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje.

B Komplet priključkov za črpalko (MSS 380 – HWW), komplet vklj. z dvojno mazalko, protipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje.

C Komplet priključkov za črpalko (MSS 200 – HWW/P), komplet vklj. z dvojno mazalko, protipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje.

D Komplet priključkov za črpalko (MSS 1000 – HWA), komplet vklj. z dvojno mazalko, protipovratnim ventilom, dolgim filtrom, pralnim filtrirnim vložkom, spiralno cevjo 1 m komplet, tesnilni trak za navoje.

E Filter (vrtne črpalke), Priključek 1", kratek, komplet s pralnim plastičnim filtrir- nim vložkom.

F Filter (hišni vodovod), Priključek 1", dolg, komplet s pralnim plastičnim filtrir- nim vložkom.

G Spiralna cev 1" (standard)

1) 4 m, komplet s hitrim privijanjem in sesalno košaro z nožnim ventilom;

2) 7 m, komplet s hitrim privijanjem in sesalno košaro z nožnim ventilom.

H Spiralna cev 1" (profi)

1) 1,5 m, komplet, obojestransko s hitrim privijanjem

2) 4 m, komplet s hitrim privijanjem in sesalno košaro z nožnim ventilom;

3) 7 m, komplet s hitrim privijanjem in sesalno košaro z nožnim ventilom.

I Oklepna cev 500 m

J Večnamenski adapter 1" idealen za priklop na črpalko z 1" IG priključkom (AG=zunanji navoj, IG=notranji navoj)

K Hidrostop 230 V, za samodejen izklop ob pomanjka- nju vode, prepreči suhi tek črpalke.

L Stikalo za zaustavitev v primeru suhega teka, 230 V z 10 m kablom, onemogoča suhi tek črpalke ob sesanju iz posode, bazena itd.

M Tesnilni trak za navoje, zvitek 12 m.

N Pralen filtrirni vložek, kratek, za mehansko predfiltriranje peska, za večkratno uporabo.

O Pral en filtrirni vložek, dolg, za mehansko predfiltriranje peska, za večkratno uporabo.

1. Tehnični podatki

		HWW 3000/ 20G	HWW 4000/ 20GL	HWW 3000/ 20G
Omrežna napetost	V	230 ~ 1	230 ~ 1	110 ~ 1
Frekvenca	Hz			50
Nazivna moč W	900	1300	950
Nazivni tok A 3,3 4,5 9,7
Varovalna min. (inertna ali L-avtomat) A 10 10 15
Obratovalni kondenzator	μF	16	16	35
Nazivno število obratov	min^-1	2780	2800	3400
Črpana količina najv.	l/h	3000	4000	3000
Višina črpanja najv.	m	43	48	43
Črpalni tlak najv.	barov	4,3	4,8	4,3
Višina sesanja najv.	m 8,5	9,0 8,5
Dohodna temperatura najv.	°C 35	35 35
Okoljska temperatura	°C	5 ... 40	5 ... 40	5 ... 40
Vrsta zaščite		IP x4	IP x4	IP x4
Razred zaščite		I	I	I
Razred izolirnega materiala		B	B	B
Materiali
Ohišje črpalke		Siva litina	Siva litina	Siva litina
Gred črpalke		Legirano jeklo	Legirano jeklo	Legirano jeklo
Tekalno kolo črpalke		Noril	Noril	Noril
Priključki
Sesalni priključek (notranji navoj)		1"	1"	1"
Tlačni priključek (zunanji navoj)		1"	1"	1"
Tlačno stikalo
Vklopni tlak prib.	barov	1,4	1,8	1,4
Izklopni tlak prib.	barov	2,8	3,8	2,8
Kotel
Prostornina kotla prib.	l	24	24	24
Najv. tlak kotla	barov	10,0	10,0	10,0
Prednapolnjeni tlak	barov	1,5	1,5	1,5
Mere (brez priključkov)
Dolžina	mm	505	505	505
Širina	mm	270	270	270
Višina	mm	560	560	560
Teža
Prazna teža	kg	19	22,5	19,8
Teža s polnjenjem vode	kg	40,5	44,0	41,3
Vrednosti oddajanja hrupa (pri najv. tlaku)
Nivo zvočne zmogljivosti L_WAm	dB(A)	74	77	74
Nivo zvočne zmogljivosti L_WAd	dB(A)	78	83	78
Največja dolžina podaljška
pri 3 x 1,0 mm2 prečnega preseka žil	m	30	30	10
pri 3 x 1,5 mm2 prečnega preseka žil	m	50	50	20
