GEBRUIKSAANWIJZING HWW 400020 GL METABO

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** uitgevoerd door *** Gemeten/ Gegarandeerd geluidsnviveau****

ES

Wij verklaren als enige verantwoordelijke, dat dit product in overeenstemming is met de volgende normen* conform de bepalingen van de richtlijnen** uitgevoerd door *** Gemeter/ Gegarandeerd geluidsnviveau****

ES

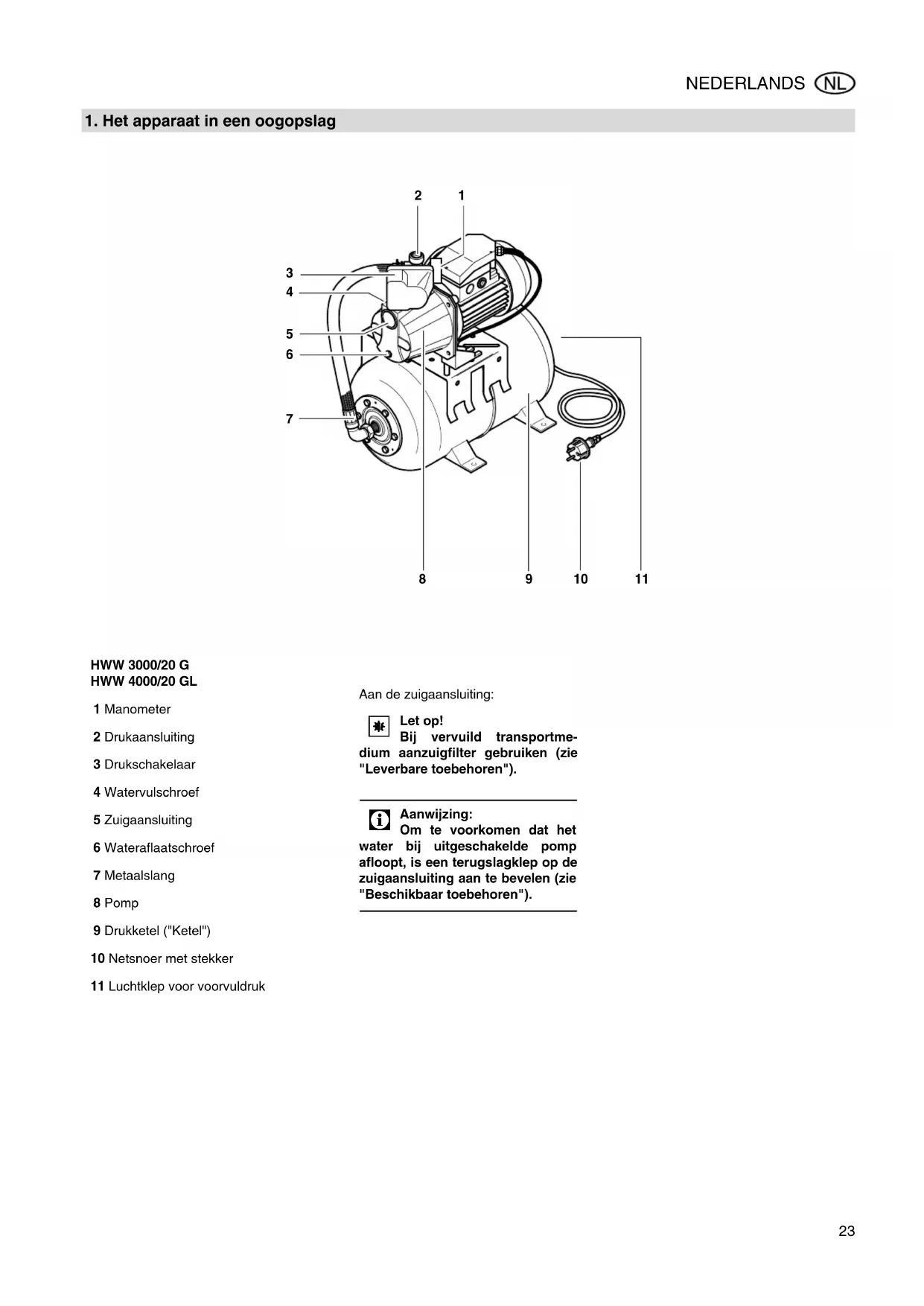

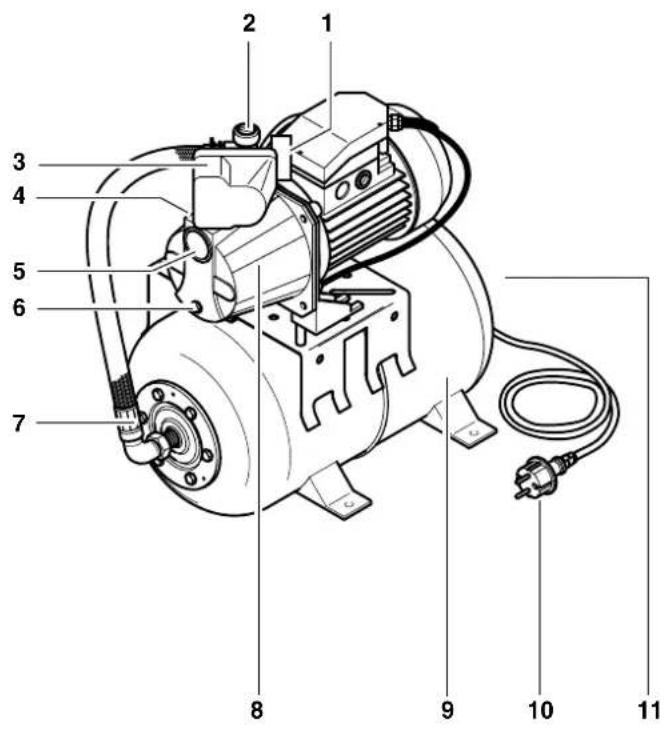

1. Het apparaat in een oogopslag

6 Wateraflaatschroef

7 Metaalslang

8 Pomp

9 Drukketel ("Ketel")

10 Netsnoer met stekker

11 Luchtklep voor voorvuldruk

Aan de zuigaansluiting:

Let op! Bij vervuild transportmedium aanzuigfilter gebruiken (zie "Leverbare toebehoren").

Aanwijzing: Om te voorkomen dat het water bij uitgeschakelde pomp afloopt, is een terugslagklep op de zuigaansluiting aan te bevelen (zie "Beschikbaar toebehoren").

Inhoudstafel

1. Het apparaat in een oogopslag....23

2. Lees dit eerst!......24

3. Toepassingsgebied en transportmedia....24

4. Veiligheid....24

4.1 Voorgeschreven gebruik van het systeem....24

4.2 Algemene veiligheidsvoorschriften......24

1. Voor het gebruik ....25

5.1 Plaatsing 25

5.2 Zuigleiding aansluiten .....25

5.3 Drukaansluiting ....25

5.4 Aansluiting op een leidingnet .....25

5.5 Netaansluiting ....25

5.6 Pomp vullen en aanzuigen......26

1. Bediening......26

6.1 Apparaat in bedrijf stellen .....26

1. Onderhoud en service......26

7.1 Bij vorstgevaar ......26

7.2 Apparaat demonteren en opbergen....26

1. Problemen en storingen.....26

8.1 Storingen lokaliseren .....26

8.2 Drukschakelaar afstellen......27

8.3 Voorvuldruk verhogen......27

1. Reparatie......27

2. Milieubescherming .....27

3. Leverbaar toebehoren .....27/61

4. Technische gegevens......28

2. Lees dit eerst!

Deze gebruiksaanwijzing werd zo gemaakt dat u snel en veilig met uw apparaat kunt werken. Hier een kleine wegwijzer hoe u deze gebruiksaanwijzing dient te lezen:

- Lees deze gebruiksaanwijzing vóór de ingebruikneming geheel door en besteed daarbij vooral aandacht aan het hoofdstuk "Veiligheidsvoorschriften".

- Deze gebruiksaanwijzing richt zich tot personen met technische grondkennis in het werken met apparaten zoals het hier beschreven apparaat. Wanneer u helemaal geeni ervaring met dergelijke apparaten heeft, dient u eerst de hulp van ervaren personen inroepen.

- Bewaar alle met het apparaat geleverde documenten, zodat u deze bij behoefte kunt raadplegen. Bewaar het koopbewijs voor eventuele garantiegevallen.

- Wanneer u het apparaat uitleent of verkoopt, geef dan alle meegeleverde documenten mee.

- Voor beschadigingen die ontstaan omdat deze gebruiksaanwijzing niet werd opgevolgd, stelt zich de fabrikant niet aansprakelijk.

De informatie in deze gebruiksaanwijzing zijn als volgt gekenmerkt:

Gevaar!

Waarschuwing voor lichamelijk letsel of schade aan het milieu.

Gevaar voor elektrische schok!

Waarschuwing voor lichamelijk letsel door elektriciteit.

Let op!

Waarschuwing voor materiële schade.

Opmerking:

Aanvullende informaties.

– Cijfers in afbeeldingen (1, 2, 3, ...)

- kentekenen afzonderlijke delen;

– zijn doorlopend genummerd;

– refereren naar de passende cijfers tussen haakjes (1), (2), (3) ... in de naburige tekst.

- Handelingen, waarbij op de volgorde moet worden gelet, zijn doorgaand genummerd.

- Handelingen met willekeurige volgorde zijn met een punt gekenmerkt.

- Opsommingen zijn met een streep gekenmerkt.

3. Toepassingsgebied en transportmedia

Dit apparaat dient voor het transporteren van zuiver water in huis- en tuinomgeving,

- voor beregening en besproeiing,

- als fontein-, regen- en gebruikswa- terpomp,

- voor het leegpompen van zwemba- den, tuinvijvers en waterreservoirs.

De maximaal toegestane temperatuur van het transportmedium bedraagt 35 °C.

4. Veiligheid

4.1 Voorgeschreven gebruik van het systeem

Het apparaat mag niet worden gebruikt voor drinkwatervoorziening of het transporteren van levensmiddelen.

Explosieve, ontvlambare, agressieve of schadelijke stoffen mogen niet worden getransporteerd.

Het apparaat is niet geschikt voor industrieel gebruik.

Wijzigingen aan het apparaat of het gebruik van onderdelen die niet zijn goedgekeurd en vrijgegeven door de fabrikant zijn niet toegelaten.

leder ondeskundig gebruik van het toestel is onreglementair; hierdoor kunnen niet te voorziene beschadigingen ontstaan!

4.2 Algemene veiligheids- voorschriften

Kinderen, jonge mensen en personen die niet vertrouwd zijn met de inhoud van de handleiding mogen het apparaat niet gebruiken.

Bij gebruik in zwembaden en tuinvijvers en in hun veiligheidszones moeten de bepalingen conform DIN VDE 0100 - 702, -738 worden nageleefd.

Als het apparaat wordt gebruikt voor de leidingwatervoorziening, moeten de wettelijke water- en afvalwatervoorschriften conform DIN 1988 worden nageleefd.

Het volgende restrisico bestaat principieel bij het bedrijf van pompen en drukvaten - ze laten zich ook door veiligheidsmaatregelen niet geheel verhelpen.

Gevaar door omgevingsinvloeden!

• Stel het apparaat niet bloot aan regen. Gebruik het apparaat niet in een vochtige omgeving.
• Gebruik het apparaat niet in ruimten waar explosiegevaar bestaat of in de buurt van ontvlambare vloeistoffen of gassen!

Gevaar door heet water!

Als de uitschakeldruk van de drukschakelaar door slechte drukverhoudingen of door een defecte drukschakelaar niet wordt bereikt, kan het water in het apparaat verhit raken door interne circulatie.

Daardoor kunnen beschadigingen en lekken optreden aan het apparaat en de aansluitleidingen, waardoor heet water kan ontsnappen. Verbrandingsgevaar!

• Apparaat max. 5 minuten tegen gesloten drukleiding laten werken.
• Apparaat van het stroomnet scheiden en laten afkoelen. Correcte werking van de installatie laten controlleren vooraleer deze opnieuw in gebruik te nemen.

Gevaar door elektriciteit!

• Richt de waterstraal niet direct op het apparaat of andere elektrische delen! Levensgevaar door elektrische schok!
• Raak de netstekker nooit aan met natte handen! Trek de stekker nooit aan het snoer uit het stopcontact.
• Het veiligheidswandcontactdoos of de steekverbinding met een verleng-

kabel moeten zich in een overstromingsveilig bereik bevinden.

• Verlengsnoeren moeten een voldoende grote aderdoorsnede bezitten (zie "Technische gegevens"). Kabeltrommels moeten volledig afgerold zijn.
• Netkabel en verlengkabel niet knikken, knellen, rukken of overrijden; tegen scherpe kanten, olie en hitte beschermen.
• Het verlengsnoer mag niet in contact komen met de te transporteren vloeistof.
• Netstekker uit het stopcontact trekken:

- vóór alle werkzaamheden aan het apparaat;

- wanneer zich personen in het zwembad of in de tuinvijver bevinden.

Gevaar door gebreken aan het apparaat!

• Als u bij het uitpakken van het apparaat transportschade vaststelt, dan moet u daar onmiddellijk uw leverancier van op de hoogte stellen. Neem het apparaat niet in bedrijf.
• Controleer het toestel, vooral netkabel en netsteker vóór iedere ingebruikneming op eventuele beschadigingen. Levensgevaar door elektrische schok!
• Een beschadigd apparaat mag pas opnieuw worden gebruikt nadat het deskundig werd hersteld.
• Voer nooit zelf herstellingen uit aan het apparaat! Uitsluitend vakmensen mogen reparaties aan pompen en drukvaten uitvoeren.

Opgelet!

Om waterschade te vermijden,

bijv. overstroomde kamers, veroorzaakt door storingen of gebreken van het apparaat:

- Geschikte veiligheidsmaatregelen plannen, bijv.:

– Alarminrichting of

– opvangbekken met bewaking

De fabrikant aanvaardt geen aansprakelijkheid voor eventuele schade die veroorzaakt wordt door

• foutief gebruik van het apparaat.
• overbelasting van het apparaat door permanent gebruik.
• gebruik of bewaring van het apparaat zonder vorstbescherming.
• het uitvoeren van eigenmachtige veranderingen aan het apparaat. Reparaties aan elektrische apparaten mogen alleen worden uitgevoerd door een elektromonteur!
• het gebruik van onderdelen die niet door de fabrikant gecontroleerd en vrijgegeven zijn.
• het gebruik van ongeschikt installatiemateriaal (armaturen, aansluitleidingen, enz.).

Geschikt installatiemateriaal:

• drukbestendig (min. 10 bar)
• warmtebestendig (min. 100 °C)

5. Voor het gebruik

U kunt het apparaat makkelijk zelf plaatsen en aansluiten.

Raadpleeg in geval van twijfel uw handelaar of een elektromonteur.

5.1 Plaatsing

• Het apparaat moet op een horizontale, vlakke ondergrond staan, die geschikt is voor het gewicht van het apparaat met watervulling.
• Om trillingen te vermijden, dient het apparaat op een elastische ondergrond te worden geplaatst.
• De montageplaats moet goed verlucht zijn en beschermd tegen inwerking van weer en wind.
• Bij gebruik aan tuinvijvers en zwembaden moet het apparaat zo worden opgesteld dat het niet nat kan worden bij overstromingen en niet in het water kan vallen. Bijkomende wettelijke voorschriften moeten worden nageleefd.

5.2 Zuigleiding aansluiten

Opmerking:

Voor de aansluiting benodigt u eventueel verder toebehoren (zie "Leverbaar toebehoren").

Let op!

De zuigleiding moet zo worden

gemonteerd dat ze geen mechanische kracht of interne spanning op de pomp uitoefent.

Let op!

Bij verontreinigde transport-

media moet u absoluut een zuigfilter gebruiken om de pomp te bescher-men tegen zand en vuil.

Opmerking:

Om te voorkomen dat bij uitge-

schakelde pomp het water afloopt, is een terugslagklep aan te bevelen.

• Alle schroefverbindingen moeten met schroefdraadafdichtband worden afgedicht; lekkages veroorzaken een luchtaanzuiging en reduceren of belemmeren de aanzuiging van water.
• De zuigleiding dient ten minste 1" (25 mm) binnendoorsnede te hebben; ze moet knik- en vacuumvast zijn.

• De zuigleiding moet zo kort mogelijk worden gehouden, omdat het transportvermogen met toenemende lengte van de zuigleiding afneemt.

• De zuigleiding moet naar de pomp toe constant stijgen om luchtblazen te voorkomen.

• De watertoevoer moet verzekerd zijn, en het einde van de zuigleiding moet zich steeds in het water bevin-den.

5.3 Drukaansluiting

Opmerking:

Voor de aansluiting benodigt u eventueel verder toebehoren (zie "Leverbaar toebehoren").

Let op!

De drukleiding moet zo worden

gemonteerd dat ze geen mechanische kracht of interne spanning op de pomp uitoefent.

• Alle schroefverbindingen moeten worden afgedicht met schroefdraadafdichtband om te verhinderen dat water ontsnapt.
• Alle delen van de drukleiding moe- ten drukbestendig zijn.
• Alle delen van de drukleiding moe- ten deskundig gemonteerd zijn.

Gevaar!

Door het gebruik van niet-druk-

bestendige delen of ondeskundige montage kan de drukleiding tijdens het gebruik barsten. Vloeistof die onder hoge druk uit de leiding spuit kan letsel veroorzaken!

5.4 Aansluiting op een leidingnet

Ook een vaste installatie (bijv. voor de leidingwatervoorziening binnenshuis) is mogelijk.

- Om vibraties en lawaai te verminderen, dient het apparaat met elastische slangleidingen op het leidingnet te worden aangesloten.

5.5 Netaansluiting

Gevaar door elektriciteit!

Gebruik het apparaat niet in

een natte omgeving en alleen als de volgende voorwaarden vervuld zijn:

• Het apparaat mag alleen worden aangesloten op veiligheidswandcontactdozen die deskundig geinstalleerd, geaard en getest zijn.
• Netspanning en zekeringen moeten voldoen aan de technische gegevens.
• Bij zwembaden, tuinvijvers en op soortgelijke plaatsen moet het apparaat worden uitgerust met een verliesstroomschakelaar (Fischakelaar, 30 mA) (DIN VDE 0100 -702, -738).
  Het gebruik van een velies-

stroomschakelaar wordt algemeen aanbevolen als veiligheidsmaatregel.

• Bij bedrijf in openlucht moeten de elektrische verbindingen spatwaterdicht zijn; ze mogen niet in water liggen.
• Verlengsnoeren moeten een voldoende grote aderdoorsnede bezitten (zie "Technische gegevens"). Kabeltrommels moeten volledig afgerold zijn.

5.6 Pomp vullen en aanzui- gen

Let op!

Bij iedere nieuwe aansluiting of bij waterverlies resp. luchtaanzuiging moet de pomp met water worden gevuld. Inschakelen zonder watervulling vernielt de pomp!

Opmerking:

De zuigleiding hoeft niet te worden gevuld, omdat de pomp zelfaanzui- gend is. Afhankelijk van de lengte van de leiding kan het een tijdje duren voor de druk is opgebouwd.

1. Draai er de watervulschroef samen met de dichting uit.
2. Giet langzaam zuiver water in de opening tot de pomp gevuld is.
3. Als u de aanzuigtijd wilt verkorten, kunt u ook de zuigleiding vullen.
4. Schroef er de watervulschroef samen met de dichting opnieuw in.
5. Drukleiding openen (waterkraan resp. sproeier opendraaien), zodat bij het aanzuigen lucht kan ontsnappen.
6. Apparaat inschakelen (zie "Bedrijf").
7. Schakel het apparaat uit zodra het water gelijkmatig uit de opening stroomt.

6. Bediening

Pomp en zuigleiding moeten aangesloten en gevuld zijn (zie "Voor de inwerkingstelling").

Let op!

De pomp mag niet drooglopen.

Er moet steeds genoeg transport-vloeistof (water) aanwezig zijn.

- Wanneer de motor niet start, de pomp geen druk opbouwt of soortgelijke effecten optreden, schakel het apparaat uit - en probeer dan de storing te verhelpen (zie "Problemen en storingen").

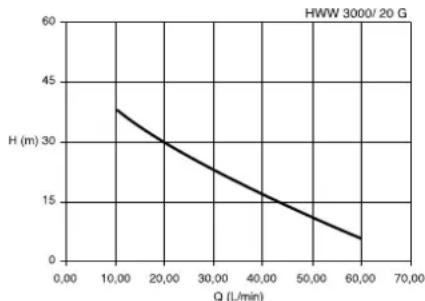

Pompkarakteristiek

Op de pompkarakteristiek kunt u de verhouding aflezen tussen de drukhoogte en het debiet.

(Pompkarakteristiek voor zuighoogte 0,5 m en 1"-zuigslang.)

(Pompkarakteristiek voor zuighoogte 0,5 m en 1"-zuigslang.)

6.1 Apparaat in bedrijf stellen

Aanwijzing:

De drukschakelaar

• schakelt de pomp in, als de waterdruk in de ketel door het nemen van water tot onder de inschakeldruk daalt;;
• schakelt de pomp uit, als de uitschakeldruk is bereikt.

Aanwijzing:

De ketel bevat een rubberbalg, die af fabriek onder luchtdruk ("voorvuldruk") staat; daardoor kunnen kleine hoeveelheden water worden ontnomen zonder dat de pomp aanloopt.

1. Steek de netstekker in het stopcontact.
2. Drukleiding openen (waterkraan resp. sproeier opendraaien).
3. Controleer of er water uit de opening stroomt!

7. Onderhoud en service

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

1. het apparaat uitzetten,
2. de stekker uit het stopcontact trekken.
3. Ervoor zorgen dat het apparaat en het aangesloten toebehoren drukvrij zijn.

Andere dan de hier beschreven onderhouds- of reparatiewerkzaamheden mogen alleen worden uitgevoerd door geschoolde arbeidskrachten.

7.1 Bij vorstgevaar

Let op!

Vorst vernielt apparaat en toebehoren omdat deze altijd water bevatten!

- Als er kans op vorst bestaat, moet het apparaat samen met het toebehoren worden gedemonteerd en opgeborgen (zie volgend hoofdstuk).

7.2 Apparaat demonteren en opbergen

1. Schakel het apparaat uit en trek de netstekker uit het stopcontact.
2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water geheel laten aflopen.
3. Pomp en ketel volledig legen, hiervoor de wateraflaatplug onderaan de pomp uitdraaien.
4. Zuig- en drukleidingen van het apparaat demonteren.
5. Apparaat in een vorstvrije ruimte (min. 5 °C) opslaan.

8. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

1. apparaat uitzetten,
2. stekker uit het stopcontact trekken.
3. Ervoor zorgen dat het apparaat en het aangesloten toebehoren drukvrij zijn.

8.1 Storingen lokaliseren

Pomp loopt niet:

– Er is geen netspanning.
- Controleer het snoer, de stekker, het stopcontact en de zekering.
– De netspanning is te laag.
- Verlengkabel met voldoende aderdoorsnede gebruiken (zie "Technische gegevens").
- Motor oververhit, motorbeveiliging geactiveerd.
- Na het afkoelen wordt het apparaat automatisch opnieuw ingeschakeld.
- Zorg voor voldoende verluchting, houd de ventilatieopeningen vrij.
- Houd rekening met de maximale toevoertemperatuur.

- Motor bromt maar start niet.

- Steek een schroevendraaier of dergelijke door de ventilatieopeningen van de uitgeschakelde motor en draai aan het ventilatorwiel.

- Loopwiel reinigen, ev. vervangen.

Pomp zuigt niet of loopt zeer luid:

- Watergebrek.

- Controleer of de watervoorraad voldoende groot is.

- Zuigleiding lek.

- Dicht de zuigleiding af, trek de schroefverbindingen aan.

- Zuighoogte te groot.

- Houd rekening met de maximale zuighoogte.

- Breng de terugslagklep aan en vul de zuigleiding met water.

– Aanzuigfilter (toebehoren) verstopt.

- Reinigen, ev. vervangen.

- Terugslagklep (toebehoren) geblokkeerd.

- Reinigen, ev. vervangen.

- Waterlek tussen motor en pomp, schuifringdichting lek.

• Vervang de schuifringdichting.

- Zuigleiding lek of zuighoogte te groot.

- zie hoger.

- Drukschakelaar versteld.

- Inschakel- en uitschakeldruk controleren, ev. afstellen.

- Pomp springt reeds aan na een geringe waterontname (ca. 0,5 l).

- Voorvuldruk in de ketel is te laag; verhogen.

– Er loopt water uit de luchtklep.

- Rubberbalg in de ketel ondicht; vervangen.

8.2 Drukschakelaar afstellen

Indien zich – na verloop van tijd – de af fabriek ingestelde in- of uitschakeldruk aanzienlijk verandert, kan de oorspronkelijke waarde opnieuw worden ingesteld (zie "Technische gegevens").

Gevaar!

Gevaar voor elektrische schok aan de aansluitklemmen in de drukschakelaar. Alleen een vakman mag de drukschakelaar openen en instellen.

1. Deksel van de drukschakelaar verwijderen.

2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water laten aflopen.

Zodra het apparaat inschakelt, op de manometer de inschakeldruk aflezen.

1. Drukleiding opnieuw sluiten.

Zodra het apparaat uitschakelt, op de manometer de uitschakeldruk aflezen.

Let op!

De af fabriek ingestelde uitschakeldruk mag niet worden overschreden.

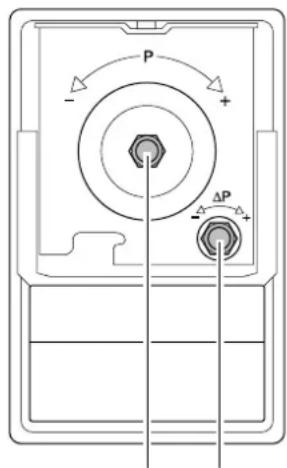

P - + ΔP ΔA

1213

1. Om de uitschakeldruk te wijzigen, moer (12) op de volgende wijze draaien:

- met de wijzers van de klok mee verhoogt de uitschakeldruk;

- tegen de wijzers van de klok in vermindert de uitschakeldruk.

1. Om de inschakeldruk te wijzigen, moer (13) op de volgende wijze draaien:

- met de wijzers van de klok mee verhoogt de inschakeldruk;

- tegen de wijzers van de klok in vermindert de inschakeldruk.

1. Eventueel de stappen 2. tot en met 5. herhalen, tot de gewenste waarden zijn ingesteld.

2. Er het deksel van de drukschakelaar weer opzetten.

8.3 Voorvuldruk verhogen

Indien de pomp – na verloop van tijd – reeds na het ontnemen van een geringe hoeveelheid water (ca. 0,5 l) aanspringt, moet de voorvuldruk in de ketel opnieuw worden ingesteld.

Aanwijzing:

De voorvuldruk kan niet op de manometer worden afgelezen.

1. Stekker uit het stopcontact trekken.

2. Drukleiding openen (waterkraan resp. sproeier opendraaien), water geheel laten aflopen.

3. Kunststofkap aan de voorzijde van de ketel afschroeven; daarachter bevindt zich de luchtklep.

4. Luchtpomp of compressorslang met een "bandventiel"-aansluiting en drukmeter op de luchtklep plaatsen.

5. Oppompen tot de voorgeschreven voorvuldruk (zie "Technische gegevens").

6. Apparaat opnieuw aansluiten en de werking controleren.

9. Reparatie

Gevaar!

Reparaties

aan

elektrische

apparaten mogen alleen worden uitgevoerd door een elektromonteur!

Defecte apparaten kunt u aan de servicevestiging van uw land zenden. Het adres vindt u in de lijst met onderdelen.

Geef bij inzending voor reparatie een omschrijving van het vastgestelde defect.

Het verpakkingsmateriaal kan volledig worden gerecycled.

Uitgediende apparaten en toebehoren bevatten een grote hoeveelheid voor recycling geschikte grond- en kunststoffen.

11. Leverbaar toebehoren

Voor dit apparaat krijgt u in de vakhandel het volgende toebehoren.

Aanwijzing:

Afbeeldingen en bestelnummers

vindt u op het einde van de handleiding.

A Pompaansluitset (MSS 310 – HWA/P), compleet incl. dubbele nippel, terugslagklep, filter kort, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband.

B Pompaansluitset (MSS 380 – HWW), compleet incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband.

C Pompaansluitset (MSS 200 – HWW/P), compleet incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband.

D Pompaansluitset (MSS 1000 – HWA), compleet incl. dubbele nippel, terugslagklep, filter lang, wasbaar filterelement, spiraalslang 1 m com- pleet, schroefdraadafdichtband.

E Filter (tuinpompen), aansluiting 1", kort, compleet met wasbaar filterelement van kunststof.

F Filter (leidingwatervoorzieningen), aansluiting 1", lang, compleet met wasbaar filterelement van kunststof.

G Spiraalslang 1" (standaard) 1) 4 m, compleet snelschroefverbinding en zuigkorf met voetklep; 2) 7 m, compleet snelschroefverbinding en zuigkorf met voetklep;

H Spiraalslang 1" (professioneel) 1) 1,5 m, compleet, met aan beide zijden snelschroefverbinding;

2) 4 m, compleet snelschroefverbinding en zuigkorf met voetklep;
3) 7 m, compleet snelschroefverbinding en zuigkorf met voetklep;

I Metalen slang 500 mm

J Multiadapter 1"

ideaal voor de aansluiting op een

mpbmp met 1" IG-aansluiting (AG=buitendraad, IG=binnendraad)

K Hydrostop,230 V

met voor het automatische uitschakelen bij watertekort, voorkomt het drooglopen van de pomp.

L Droogloop-stopschakelaar, 230 V met 10 m-kabel, voorkomt het drooglopen van de pomp bij aanzui-

gen uit een reservoir, zwembad enz.

M Schroefdraadafdichtband, 12 m-rol.
N Filterelement wasbaar, kort; voor het mechanische voorfilterern van zand, herbruikbaar.
O Filterelement wasbaar, lang; voor het mechanische voorfilterern van zand, herbruikbaar.

1. Technische gegevens

		HWW 3000/ 20G	HWW 4000/ 20GL	HWW 3000/ 20G
Netspanning	V	230 ~ 1	230 ~ 1	110 ~ 1
Frequentie	Hz			50
Nominaal vermogen	W	900	1300	950
Nominale stroom	A	3,3	4,5	9,7
Zekering min. (traag of L-automaat)	A	10	10	15
Bedrijfscondensator	μF	16	16	35
Nominaal toerental	min^-1	2780	2800	3400
Debiet max.	l/h	3000	4000	3000
Drukhoogte max.	m	43	48	43
Persdruk max.	bar	4,3	4,8	4,3
Zuighoogte max.	m	8,5	9,0	8,5
Toevoertemperatuur max.	°C	35	35	35
Omgevingstemperatuur	°C	5 ... 40	5 ... 40	5 ... 40
Veiligheidsgraad		IP	X4	IP X4
Veiligheidsklasse		I	I	I
Isolatiestofklasse		B	B	B
MaterialenPomplichaamPompasPomploopwiel		grijs gietijzeredelstaalnoryl	grijs gietijzeredelstaalnoryl	grijs gietijzeredelstaalnoryl
AansluitingenZuigaansluiting (binnendraad)Drukaansluiting (buitendraad)		1"1"	1"1"	1"1"
DruckschalterInschakeldruk ca.Uitschakeldruk ca.	barbar	1,42,8	1,83,8	1,42,8
KetelKetelvolume ca.Keteldruk max.Voorvuldruk	lbarbar	2410,01,5	2410,01,5	2410,01,5
Afmetingen (zonder aansluiting)LengteBreedteHoogte	mmmmmm	505270560	505270560	505270560
GewichtenGewicht leegGewicht met watervulling	kgkg	1940,5	22,544,0	19,841,3
Geluidsemissiewaarden (bij max. druk)Geluidsvermogenniveau L_WAm Geluidsvermogenniveau L_WAd	dB (A)dB (A)	7478	7783	7478
Maximale lengte voor een verlengsnoerbij 3 x 1,0 mm^2 aderdoorsnede bij 3 x 1,5 mm^2 aderdoorsnede	mm	3050	3050	1020

1. Maskinen i overblik
