Tuotetyyppi	Itseimevä pintapumppu
Merkki	Metabo
Malli	HWW 400020 GL
Nimellisteho	1300 W
Verkkojännite	230 V ~ 50 Hz
Nimellisvirta	4,5 A
Maksimivirtaus	4000 L/h
Maksimipainekorkeus	48 m
Maksimipaine	4,8 bar
Maksimi-imukorkeus	9,0 m
Maksimi syöttölämpötila	35 °C
IP-luokka	IP X4
Suojausluokka	I
Paisuntasäiliön tilavuus	24 L
Maksimi säiliöpaine	10 bar
Esitäyttöpaine	1,5 bar
Käynnistyspaine (painekytkin)	1,8 bar
Pysäytyspaine (painekytkin)	3,8 bar
Pumppurungon materiaali	Harmaa valurauta
Akselin materiaali	Erikoisteräs
Juoksupyörän materiaali	Noryl
Imuliitäntä	1" naaras
Paineliitäntä	1" uros
Mitat (P x L x K)	505 x 270 x 560 mm
Tyhjäpaino	22,5 kg
Täyspaino	44,0 kg
Äänitehotaso (L_WAd)	83 dB(A)

Usein kysytyt kysymykset - HWW 400020 GL METABO

Millaisia nesteitä voin pumpata Metabo HWW 400020 GL -pumpulla?

Tämä pumppu on suunniteltu puhtaan veden pumppaamiseen talossa ja puutarhassa: kastelu, kastelujärjestelmä, kaivovesi, sadevesi, käyttövesi, uima-altaan tyhjennys. Suurin sallittu lämpötila on 35 °C. Älä pumppaa juomavettä, elintarvikkeita tai räjähdysherkkiä tai aggressiivisia nesteitä.

Miten pumppu otetaan käyttöön ensimmäistä kertaa?

1. Täytä pumppu puhtaalla vedellä täyttöruuvin (4) kautta, kunnes se on täynnä. 2. Avaa painepuolen linja (hana tai suutin). 3. Kytke pistoke pistorasiaan. Pumppu käynnistyy automaattisesti. Tärkeää: älä koskaan käytä pumppua kuivana, se saattaa tuhoutua.

Mikä on maksimi-imukorkeus ja miten imua voidaan optimoida?

Maksimi-imukorkeus on 9,0 metriä. Hyvän imun saavuttamiseksi käytä vähintään 1" (25 mm) halkaisijaltaan olevaa tyhjiönkestävää imuletkua, joka on jatkuvassa kaltevuudessa kohti pumppua. Jos neste on likaista, asenna imusuodatin (lisävaruste). Takaiskuventtiili estää veden poistumisen pysäytyksen aikana.

Miten pumppu suojataan jäätymiseltä?

Jos on jäätymisvaara, tyhjennä pumppu ja paisuntasäiliö kokonaan: sammuta, irrota pistoke, avaa painepuolen linja, ja kierrä tyhjennysruuvi (6) irti pumpun pohjasta. Irrota letkut ja säilytä laite jäätymättömässä tilassa (lämpötila > 5 °C).

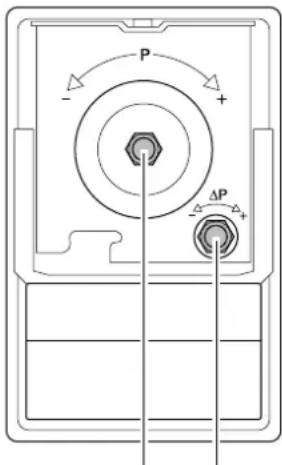

Miten painekytkin säädetään?

Irrota laite verkosta ja poista painekytkimen kansi. Avaa painepuolen linja, jotta pumppu käynnistyy, ja merkitse käynnistyspaine painemittarista. Sulje linja ja merkitse pysäytyspaine. Muuta pysäytyspainetta kiertämällä mutteria (12): myötäpäivään nostaa, vastapäivään laskee. Käynnistyspaineeseen käytä mutteria (13). Älä ylitä tehdasasetettua pysäytyspainetta (3,8 bar). Aseta kansi takaisin.

Mikä on paisuntasäiliön esitäyttöpaine ja miten se säädetään?

Esitäyttöpaine on tehtaalla asetettu 1,5 bar. Jos pumppu käynnistyy pienestä vedenotosta (≈0,5 L), nosta painetta: irrota pistoke, avaa painepuolen linja, poista ilmaventtiilin suojus (11), ja käytä painemittarilla varustettua ilmapumppua täyttääksesi 1,5 bariin.

Pumppu on erittäin äänekäs tai ei ime kunnolla, mitä tehdä?

Tarkista ensin vedenpinta (tulee olla riittävä). Tarkista imulinjan tiiviys (vuodot = ilman imu). Varmista, että imukorkeus ei ylitä 9 m. Puhdista imusuodatin tai takaiskuventtiili, jos ne ovat tukossa. Jos mekaaninen tiiviste vuotaa (vettä moottorin ja pumpun välissä), vaihdata se ammattilaisella.

Mitä lisävarusteita on saatavilla tälle pumpulle?

Metabo tarjoaa useita täydellisiä liitäntäsarjoja (MSS 310/HWA/P, MSS 380/HWW jne.), jotka sisältävät kaksoisnipan, takaiskuventtiilin, suodattimen, spiraaliletkun ja tiivisteteipin. Voit myös ostaa erikseen suodattimia (E, F), spiraaliletkuja (G, H), Hydrostop-kuivakäyntisuojaa (K) tai kuivakäynnin pysäytyskytkintä (L).

Mitä sähkövarotoimia on noudatettava?

Käytä suojakosketimella varustettua pistorasiaa. Ulkokäytössä tai uima-altaan lähellä asenna 30 mA vikavirtasuoja. Jatkojohdon poikkipinnan tulee olla riittävä (3x1,5 mm² jopa 50 m). Älä koskaan suuntaa vesisuihkua laitteeseen. Irrota pistoke ennen toimenpiteitä.

Miten pumppua huolletaan pitkällä aikavälillä?

Ennen huoltoa irrota pistoke ja paineista laite. Puhdista imusuodatin säännöllisesti. Jos virtaus laskee, tarkista, ettei juoksupyörä ja diffuusori ole tukossa. Jos moottori ylikuumenee, varmista hyvä ilmanvaihto. Korjaukset (tiiviste, painekytkin) on annettava ammattisähköasentajan tehtäväksi.

KÄYTTÖOHJE HWW 400020 GL METABO

Vakuutamme, että tämä tuote vastaa seuraavia normeja* on direktivien määräysten mukainen** testin suorittaja*** Mitattu/ Taattu äänen tehotaso****

DA

EF-OVERENSSTEMMELSESATTESTVOŚWIADCZENIE O ZGODNOŚCI CE

Vakuutamme, että tämä tuote vastaa seuraavia nomeja* on direktiivien määräysten mukainen** testin suorittaja*** Mitattu/ Taattu äänen tehotaso****

DA

EF-OVERENSSTEMMELSESATTESTVOŚWIADCZENIE O ZGODNOŚCI CE

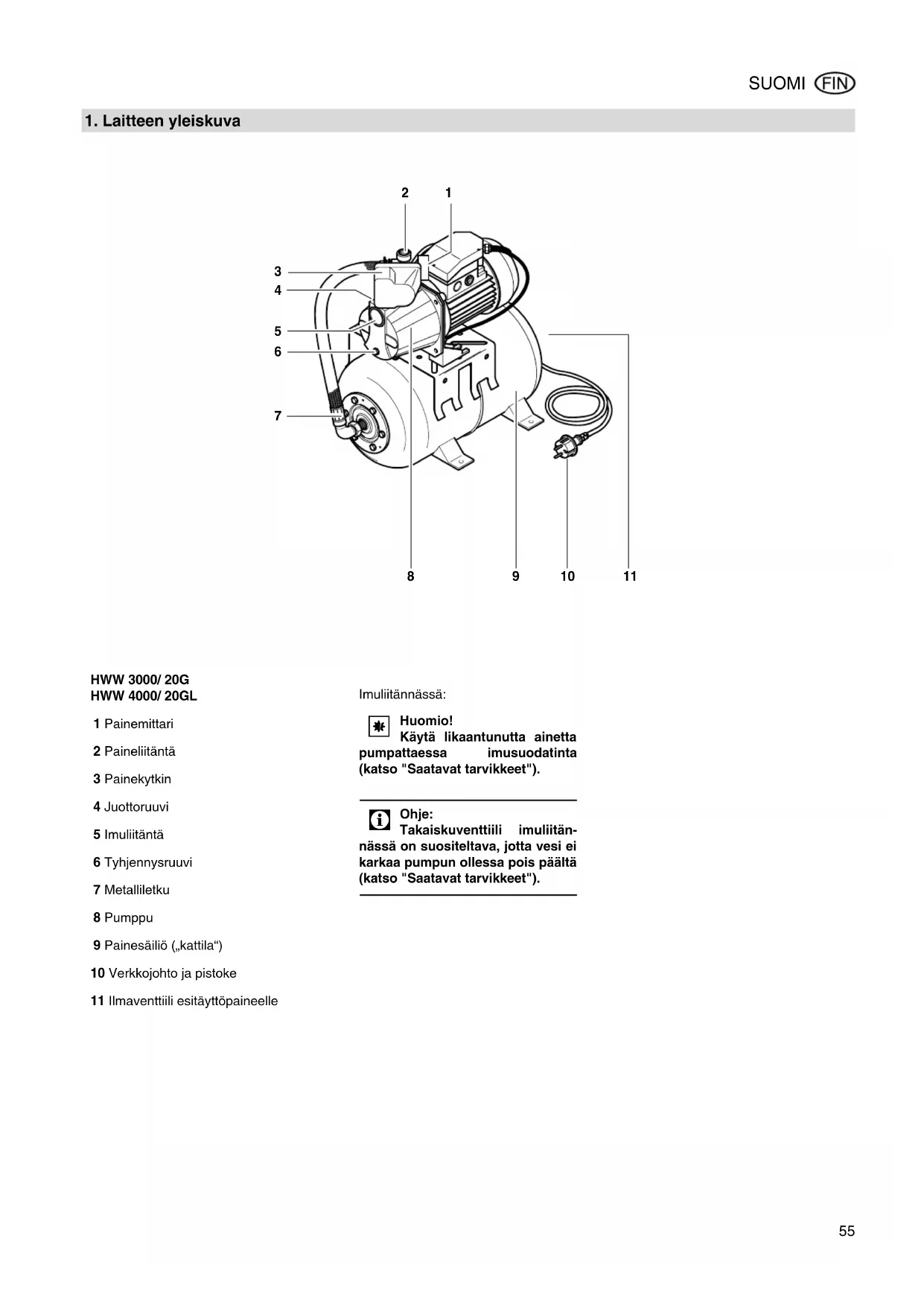

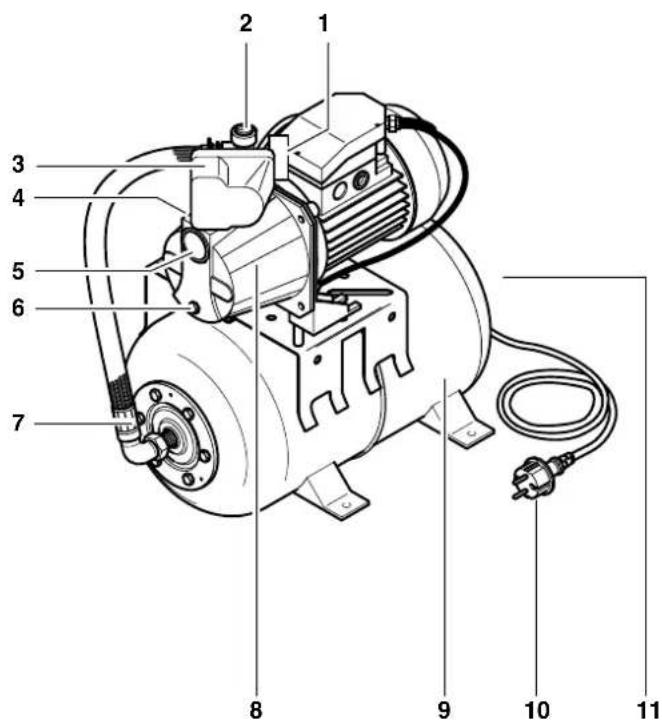

1. Laitteen yleiskuva

9 Painesäiliö („kattila“)

10 Verkkojohto ja pistoke

11 Ilmaventtiili esitäyttöpaineelle

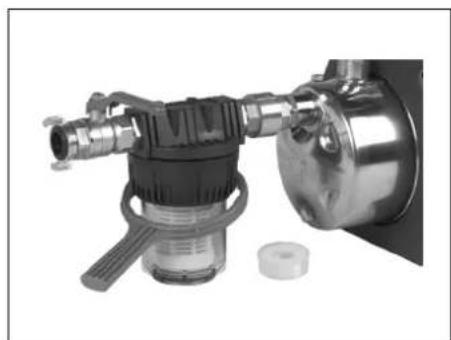

Imuliitännässä:

Huomio! Käytä likaantunutta ainetta pumpattaessa imusuodatinta (katso "Saatavat tarvikkeet").

i Ohje: Takaiskuventtiili imuliitännässä on suositeltava, jotta vesi ei karkaa pumpun ollessa pois päältä (katso "Saatavat tarvikkeet").

Sisällysluettelo

1. Laitteen yleiskuva ....55

2. Lue ensin! ....56

3. Käyttöalue ja pumpattavat aineet....56

4. Turvallisuus ....56

4.1 Tarkoituksenmukainen käyttö.....56

4.2 Yleiset turvallisuusohjeet......56

1. Ennen käyttöönottoa....57

5.1 Pystytys....57

5.2 Imujohtimen liittäminen....57

5.3 Paineliitäntä....57

5.4 Liitäntä putkiverkkoon....57

5.5 Verkkoliitäntä....57

5.6 Pumpun täyttäminen ja imeminen ..57

1. Käyttö ....58

6.1 Laitteen ottaminen käyttöön .....58

1. Huolto ja hoito ....58

7.1 Pakkasvaaran aikana....58

7.2 Laitteen purkaminen ja säilyttäminen ....58

1. Ongelmat ja häiriöt....58

8.1 Häiriön etsintä ....58

8.2 Painekytkimen säätäminen .....59

8.3 Esitäyttöpainen suurentaminen ...59

1. Korjaus....59

2. Ympäristönsuojelu....59

3. Saatavat tarvikkeet....59/61

4. Tekniset tiedot....60

2. Lue ensin!

Tämä ohjekirja on luotu siten, että voit työskennellä laitteesi avulla nopeasti turvallisesti. Tässä on pieni opastus siihen, miten tätä ohjekirjaa tulisi lukea:

- Lue tämä ohjekirja kokonaan läpi ennen laitteen käyttöönottoa. Huomioi erityisesti turvaohjeet.

- Tämä ohjekirja on tarkoitettu henkilölle, joilla tässä kuvatun kaltaisten laitteiden käsittelyn edellyttämät perustiedot. Jos sinulla ei ole mitään kokemusta tällaisista laitteista, pyydä ensin avuksi kokeneita henkilöitä.

- Säilytä kaikki laitteen mukana toimitetut asiakirjat, jotta voi saada tietoa sitä tarvitessasi. Säilytä ostokuitti mahdollisia takuuvaatimustapauksia varten.

- Jos lainaat tai myyt laitteen joskus, anna kaikki mukana toimitetut asia-kirjat laitteen mukana eteenpäin.

- Valmistaja ei ota mitään vastuuta vahingoista, jotka johtuvat tämän ohjekirjan noudattamatta jättämises-tä.

Tämän ohjekirjan tiedot on merkitty seuraavalla tavalla:

Vaara!

Henkilövahinkoja tai ympäristövahinkoja koskeva varoitus.

Sähköiskuvaara!

Sähköstä aiheutuvia hen- kilövahinkoja koskeva varoitus.

Huomio!

Materiaalivahinkoja kos- keva varoitus.

Ohje:

Täydentäviä tietoja.

- Numerot kuvissa (1, 2, 3, ...)

- merkitsevät yksittäisosia;

- on numeroitu juoksevasti;

- viittaavat viereisen tekstin suluissa oleviin vastaaviin numeroihin (1), (2), (3) ...

- Toimintaohjeet, joissa järjestystä täytyy noudattaa, on numeroitu juoksevasti.

- Toimintaohjeet, joissa järjestyksellä ei ole merkitystä, on merkitty pisteellä.

- Luettelot on merkitty viivalla.

3. Käyttöalue ja pumpatta- vat aineet

Tätä laitetta käytetään puhtaan veden pumppaamiseen talossa ja puutarhassa,

- sadetukseen ja kasteluun,

- kaivo-, sadevesi- ja käyttövesipump-puna,

- uima-altaiden, puutarha-altaiden ja vesisäiliöiden tyhjäksi pumppaami-seen.

Pumpattavan aineen suurin sallittu lämpötila on 35 °C.

4. Turvallisuus

4.1 Tarkoituksenmukainen käyttö

Laitetta ei saa käyttää juomavesihuoltoon tai elintarvikkeiden pumppaamiseen.

Räjähtävien, palavien, aggressiivisten tai terveydelle vaarallisten aineiden pumppaaminen on kielletty.

Laite ei sovi liiketalous- tai teollisuuskäyttöön.

Laitteeseen ei saa tehdä omavaltaisia muutoksia eikä siinä saa käyttää osia, joita valmistaja ei ole tarkastanut ja hyväksynyt.

Kaikki laitteen epäasiallinen käyttö on tarkoituksenvastaista; siitä voi seurata ennalta arvaamattomia vahinkoja!

4.2 Yleiset turvallisuusohjeet

Lapset ja nuoret sekä henkilöt, jotka eivät tunne ohjekirjaa, eivät saa käyttää laitetta.

Käytettäessä laitetta uima-altaisa ja puutarha-altaisa ja niiden suoja-alueilla tulee noudattaa DIN VDE 0100 -702, -738:n määräyksiä.

Käytettäessä laitetta kiinteistön vesihuoltoon tulee noudattaa lakimääräisiä vesija jätevesisäännöksiä sekä DIN 1988:n määräyksiä.

Seuraavat jäljelle jäävät vaarat ovat peri- aatteellisesti olemassa aina pumppuja ja painesäiliöitä käytettäessä – niitä ei voi poistaa täysin millään turvatoimilla.

Ympäristövaikutuksista aiheutuva vaara!

• Älä jätä laitetta alttiiksi sateelle. Älä käytä laitetta märässä ympäristössä.
• Älä käytä laitetta räjähdysvaarallisissa tiloissa tai palavien nesteiden tai kaasujen läheisyydessä!

Kuumasta vedestä aiheutuva vaara!

Jos painekytkimen poiskytkentäpainetta ei saavuteta huonojen paineolojen takia tai jos painekytkin on rikki, vesi voi kuumentua laitteen sisäisessä kierrossa.

Tästä voi syntyä vaurioita ja vuotoja laitteeseen ja liitäntäjohtoihin, jolloin kuumaa vettä voi vuotaa ulos. Palovamma-vaara!

• Käytä laitetta maks. 5 minuuttia suljettua painejohdinta vastaan.
• Irrota laite sähköverkosta ja anna sen jäähtyä. Anna ammattihenkilökunnan tarkastaa laitteiston moitteeton toiminta ennen uutta käyttöönottoa.

Sähköstä aiheutuva vaara!

• Älä suuntaa vesisuihkua suoraan laitteeseen tai muihin sähköisiin osiin! Sähköiskusta aiheutuu hengenvaara!
• Älä koske verkkopistokkeeseen märillä käsillä! Irrota verkkopistoke aina vetämällä pistokkeesta, ei johdosta.
• Suko-pistorasian tai pistokeliitännän ja jatkojohdon täytyy olla tulvimiselta suojassa olevassa paikassa.
• Jatkojohdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.
• Älä taita, purista tai vedä verkkojohtoa ja jatkojohtoa tai aja niiden yli;

suojaa ne teräviltä reunoilta, öljyltä ja kuumuudelta.

• Aseta jatkojohto niin, että se ei voi joutua pumpattavaan nesteeseen.
• Irrota verkkopistoke virtalähteestä:
• ennen kaikkia laitteelle suoritettavia töitä;
• jos uima-altaassa tai puutarha-altaassa on ihmisiä.

Laitteen puutteista aiheutuu vaara!

• Mikäli huomaat kuljetuksessa syntyneitä vahinkoja pakkauksen purkamisen yhteydessä, ilmoita niistä heti tavaran toimittajalle. Älä ota laitetta käyttöön.
• Tarkasta laite, erityisesti verkkojohto ja verkkopistoke ennen jokaista käyttöönottoa mahdollisten vaurioiden varalta. Sähköiskusta aiheutuu hengenvaara!
• Vaurioitunutta laitetta saa käyttää jälleen vasta, kun se on korjattu asianmukaisesti.
• Älä korjaa laitetta itse! Vain ammat- tilaiset saavat korjata pumppuja ja painesäiliöitä.

Huomio!

Laitehäiriöistä tai -puutteista

aiheutuvien vesivahinkojen, tilojen tulvimisen, välttämiseksi:

• Suunnittele sopivat turvatoimenpi-teet, esim:
• hälytyslaitteisto tai
  – valvottu suoja-allas

Valmistaja ei ota mitään vastuuta mahdollisista vahingoista, jotka johtuvat siitä, että

• laitetta on käytetty epätarkoituksenmukaisesti.
• laitetta on ylikuormitettu käyttämällä sitä jatkuvasti.
• laitetta ei ole käytetty ja säilytetty suojassa pakkaselta.
• laitteeseen on tehty omavaltaisia muutoksia. Sähkölaitteita saa korjata ainoastaan sähköalan ammattilainen!
• on käytetty varaosia, joita valmistaja ei ole tarkastanut ja hyväksynyt.
• on käytetty sopimatonta asennus-materiaalia (hanat, liitäntäjohtimet jne.).

Sopiva asennusmateriaali:

- paineenkestävä (väh. 10 baaria) lämmönkestävä (väh. 100 °C)

5. Ennen käyttöönottoa

Voit koota ja liittää laitteen helposti itse. Käänny epäselvissä tapauksissa ammattikauppiaasi tai sähköalan ammattilaisen puoleen.

5.1 Pystytys

• Laitteen täytyy seistä vaakasuoralla, tasaisella pinnalla, joka kykenee kantamaan veden täyttämän laitteen painon.
• Tärinän välttämiseksi laite tulisi asettaa elastiselle alustalle.
• Pystytyspaikan tulisi olla hyvin tuule-tettu ja suojassa säävaikutuksilta.
• Käytettäessä laitetta puutarha-altailla ja uima-altailla se täytyy sijoittaa tulvimiselta suojassa olevaan paikkaan ja suojata kaatumiselta. Lisäksi tulee noudattaa lain vaatimuksia.

5.2 Imujohtimen liittäminen

Ohje:

Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio!

Imujohdin tulee asentaa siten, että siitä ei aiheudu mitään pump-puun vaikuttavaa mekaanista voimaa tai jännitystä.

Huomio!

Käytä likaista ainetta pumpatessasi ehdottomasti imusuodatinta pumpun suojaamiseksi hiekalta ja lialta.

Ohje:

Takaiskuventtiili on suositeltava, jotta vesi ei karkaa pumpun ollessa pois päältä.

• Kaikki kierreliitokset täytyy tiivistää kierretiivistysnauhalla; vuotokohdat aiheuttavat ilman imemistä ja heikentävät veden imemistä tai estävät sen kokonaan.
• Imujohtimen sisähalkaisijan tulisi olla vähintään 1" (25 mm); sen täytyy olla taittumaton sekä tyhjiönkestävä.
• Imujohtimen tulisi olla niin lyhyt kuin mahdollista, koska pumppausteho heikkenee johdon pidetessä.
• Imujohtimen tulisi nousta koko mat-kalta kohti pumppua ilmataskujen estämiseksi.
• Riittävän vesisyötön tulee olla taattu ja imujohtimen pään tulisi olla aina vedessä.

5.3 Paineliitäntä

Ohje:

Liitännän tekemiseen tarvitset mahdollisesti muita lisävarusteita (katso „Saatavat tarvikkeet“).

Huomio!

Painejohdin tulee asentaa siten, että siitä ei aiheudu mitään pumppuun vaikuttavaa mekaanista voimaa tai jännitystä.

• Kaikki kierreliitännät tulisi tiivistää kierretiivistysnauhalla vesivuotojen estämiseksi.
• Painejohtimen kaikkien osien täytyy olla paineenkestäviä.
• Painejohtimen kaikki osat täytyy asentaa asianmukaisesti.

Vaara!

Painejohdin voi haljeta käytössä, jos siinä on käytetty painetta kestämättömiä osia tai se on asennettu epäasiallisesti. Kovalla paineella suihkuava neste voi johtaa loukkaantumiseesi!

5.4 Liitäntä putkiverkkoon

Myös kiinteä asennus on mahdollista (esim. kiinteistön vesihuoltoon sisätiloissa).

- Tärinän ja äänten vähentämiseksi laite tulisi liittää putkiverkkoon elastisilla letkujohtimilla.

5.5 Verkkoliitäntä

Sähköstä aiheutuva vaara!

Älä käytä laitetta märässä ympäristössä ja vain seuraavin edellytyksin:

• Liitännän saa tehdä vain sukopistorasioihin, jotka on asennettu, maadoitettu ja tarkastettu asianmukaisesti.
• Verkkojännitteen ja sulakkeiden täytyy vastata teknisiä tietoja.
• Uima-altaalla, puutarha-altaalla tai vastaavissa paikoissa laitetta täytyy käyttää yhdessä vikavirtakatkaisimen kanssa (Fl-katkaisin, 30 mA) (DIN VDE 0100 -702, -738). Suosittelemme tätä yleisesti ihmisten suojaksi.
• Käytettäessä laitetta ulkona sähköisten johtimien täytyy olla roiskevesisuojattuja; ne eivät saa olla vedessä.
• Jatkojohdoissa täytyy olla riittävä johtimien poikkipinta-ala (katso „Tekniset tiedot“). Johtokelat täytyy purkaa kokonaan.

5.6 Pumpun täyttäminen ja imeminen

Huomio!

Pumppu täytyy täyttää vedellä joka kerta, kun se liitetään tai ilmenee vesihävikkiä tai kun pumppu on imenyt ilmaa. Pumppu tuhoutuu, jos se kytketään päälle vedestä tyhjänä!

Ohje:

Imujohdinta ei tarvitse täyttää,

koska pumppu on itseimevä. Johtimen pituudesta ja halkaisijasta riippuen paineen luominen voi kuitenkin kestää jon- kin aikaa.

1. Ruuvaa juottoruuvi ja tiiviste irti.
2. Kaada pumppuun hitaasti puhdasta vettä, kunnes se on täynnä.
3. Jos haluat lyhentää imuaikaa, täytä myös imujohdin.
4. Ruuvaa juottoruuvi ja tiiviste takaisin paikoilleen.
5. Avaa painejohdin (vesihana tai suih-kusuutin), jotta ilma pääsee poistu-maan imun aikana.
6. Kytke laite päälle (katso "Käyttö").
7. Kytke laite pois päältä, kun vesi virtaa ulos tasaisesti.

6. Käyttö

Pumpun ja imujohtimen täytyy olla liitetty ja täytetty (katso "Ennen käyttöönottoa").

Huomio!

Pumppu ei saa käydä kuivana.

Käytössä on oltava koko ajan tarpeeksi pumpattavaa ainetta (vettä).

- Jos moottori ei käynnisty, pumppu ei muodosta painetta tai ilmenee vastaavia ilmiöitä, kytke laite pois päältä – ja yritä sitten poistaa virheen syy (katso "Ongelmat ja häiriöt").

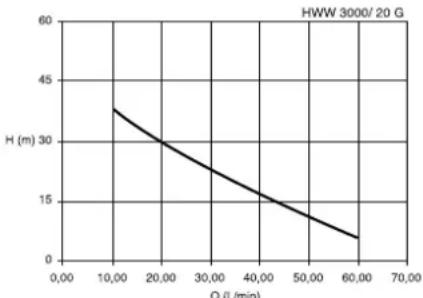

Pumpun ominaiskäyrä

Pumpun ominaiskäyrä osoittaa, mikä syöttömäärä on mahdollista saavuttaa milläkin nostokorkeudella.

(Pumpun ominaiskäyrä, kun imukorkeus on 0,5 m ja käytössä on 1"-imuletku.)

(Pumpun ominaiskäyrä, kun imukorkeus on 0,5 m ja käytössä on 1"-imuletku.)

6.1 Laitteen ottaminen käyt- töön

Ohje:

Painekytkin

• kytkee pumpun päälle, kun vedenpaine kattilassa laskee veden ottamisen seurauksena päällekytkentäpainen alle;
• kytkee pumppu pois päältä, kun poiskytkentäpaine on saavutettu.

Ohje:

Kattila sisältää kumipalkeen, johon on tehtaalla luotu ilmanpaine („esitäyttöpaine“); se mahdollistaan pienten vesimäärien ottamisen ilman, että pumppu käynnistyy.

1. Työnnä verkkopistoke pistorasiaan.
2. Avaa painejohdin (käännä vesihana tai suihkusuutin auki).
3. Tarkasta, tuleeko vettä ulos!

7. Huolto ja hoito

Vaara!

Ennen kaikkia laitteelle suoria töitä:

1. Kytke laite pois päältä.
2. Irrota verkkopistoke virtalähteestä.
3. Varmista, että laite ja siihen liitetyt lisävarusteet ovat paineettomia.

Tässä kuvattuja huolto- ja korjaustöitä laajempia töitä saavat suorittaa vain alan ammattilaiset.

7.1 Pakkasvaaran aikana

Huomio!

Pakkanen tuhoaa laitteen ja lisävarusteet, koska niissä on aina vettä!

- Irrota laite ja lisävarusteet pakkasvaaran aikana ja säilytä ne pakkaselta suojassa (katso seuraavaa kappaletta).

7.2 Laitteen purkaminen ja säilyttäminen

1. Kytke laite pois päältä, irrota verkkopistoke virtalähteestä.
2. Avaa painejohdin (käännä vesihana tai suihkusuutin auki), anna veden valua kokonaan pois.
3. Tyhjennä pumppu ja kattila täysin kiertämällä pumpun alla oleva tyhjennysruuvi auki.
4. Irrota imu- ja painejohtimet lait-teesta.
5. Varastoi laite pakkaselta suojassa olevassa tilassa (min. 5 °C).

8. Ongelmat ja häiriöt

Vaara!

Ennen kaikkia laitteelle suoritettavia töitä:

1. Kytke laite pois päältä.

2. Irrota verkkopistoke virtalähteestä.

3. Varmista, että laite ja siihen liitetyt lisävarusteet ovat paineettomia.

8.1 Häiriön etsintä

Pumppu ei käy:

• Ei verkkojännitettä.
• Tarkasta sähköjohto, pistoke, pistorasia ja sulake.
  – Liian alhainen verkkojännite.

• Käytä jatkojohtoa, jonka johtimien poikkipinta-ala on riittävän suuri (katso "Tekniset tiedot").

• Moottori ylikuumentunut, moottori-suoja lauennut.

• Jäähdyttyään laite kytkeytyy taas itsestään päälle.
• Huolehdi riittävästä tuuletuksesta, pidä tuuletusraot vapaina.
• Noudata maksimisyöttölämpötilaa.

- Moottori hurisee, ei käynnisty:

- Moottorin ollessa pois päältä työnnä ruuvimeisseli tai vastaava moottorin tuuletusraosta sisään ja pyöritä tuuletinpyörää.

– Pumppu tukossa tai viallinen.

• Pura pumppu ja puhdista se.
• Puhdista diffuusori, vaihda tarvittaessa uuteen.
• Puhdista juoksupyörä, vaihda tarvittaessa uuteen.

Pumppu ei ime kunnolla tai pitää hyvin kovaa ääntä käydessään:

• Vesipula.
• Varmista, että vettä on kylliksi.
• Imujohdin vuotaa.
• Tiivistä imujohdin, kiristä kierreliitokset.

- Imukorkeus liian suuri.

• Noudata maksimi-imukorkeutta.

- Käytä takaiskuventtiiliä, täytä imujohdin vedellä.

- Imusuodatin (lisävaruste) tukossa.

- Puhdista, vaihda tarvittaessa uuteen.

- Takaiskuventtiili (lisävaruste) jumissa.

- Puhdista, vaihda tarvittaessa uuteen.

- Vesivuoto moottorin ja pumpun välissä, liukurengastiiviste vuotaa.

• Vaihda liukurengastiiviste uuteen.

– Pumppu tukossa tai viallinen.

- katso yllä.

Paine liian matala:

• Imujohdin vuotaa tai imukorkeus liian suuri.
• katso yllä.
  – Pumppu tukossa tai viallinen.

- katso yllä.

– Painekytkin väärin säädetty.

- Tarkasta päällekytkentä- ja pois- kytkentäpaine, säädä tarvittaessa uudelleen.

- Pumppu käynnistyy jo vähäisen vedenoton (n. 0,5 l) yhteydessä.

- Esitäyttöpaine kattilassa liian matala; suurenna.

- Vettä vuotaa ilmaventtiilistä.

- Kattilan kumipalkeessa on vuoto; vaihda uuteen.

8.2 Painekytkimen säätäminen

Jos – ajan mittaan – tehtaalla säädetty päälle- ja poiskytkentäpaine muuttuvat oleellisesti, alkuperäinen arvo voidaan säätää uudelleen käyttöön (katso „Tekniset tiedot“).

Vaara!

Sähköiskuvaara painekytkimen liittimissä. Vain ammattilaiset saavat avata ja säätää painekytkimen.

1. Ota painekytkimen kansi pois.

2. Avaa painejohdin (käännä vesihana tai suihkusuutin auki), anna veden valua.

Kun laite kytkeytyy päälle, lue pääl- lekytkentäpaine painemittarista.

1. Sulje jälleen painejohdin.

Kun laite kytkeytyy pois päältä, lue poiskytkentäpaine painemittarista.

Huomio!

Tehtaalla säädettyä poiskyt- painetta ei saa ylittää.

1213

1. Poiskytkentäpaineen muuttami-seksi kierrä mutteria (12) seuraa-valla tavalla:

- myötäpäivään suurentaa poiskytkentäpainetta;

- vastapäivään pienentää poiskytkentäpainetta.

1. Päällekytkentäpainen muuttami-seksi kierrä mutteria (13) seuraa-valla tavalla:

- myötäpäivään suurentaa päällekytkentäpainetta;

- vastapäivään pienentää päällekytkentäpainetta.

1. Tarvittaessa toista askeleita 2. - 5. kunnes halutut arvot on säädetty.
2. Aseta painekytkimen kansi takaisin paikalleen.

8.3 Esitäyttöpainen suuren- taminen

Jos – ajan mittaan – pumppu käynnistyy jo vähäisen vedenoton jälkeen (n. 0,5 l), esitäyttöpaine täytyy luoda uudelleen kattilaan.

i Ohje:

Esitäyttöpainetta ei voi lukea painemittarista.

1. Irrota verkkopistoke virtalähteestä.
2. Avaa painejohdin (käännä vesihana tai suihkusuutin auki), anna veden valua kokonaan pois.
3. Ruuvaa muovikorkki pois kattilan etupuolelta; ilmaventtiili on sen takana.
4. Aseta ilmaventtiilille ilmapumppu tai kompressorin letku, jossa on „rengasventtiili“-liitäntä ja painemittari.
5. Pumppaa asianmukaiseen esitäyttö-paineeseen (katso „Tekniset tie-dot“).
6. Yhdistä laite jälleen ja tarkasta sen toiminta.

9. Korjaus

Vaara!

Sähkölaitteita saa korjata ainoastaan sähköalan ammattilainen!

Korjauksen tarpeessa olevat sähkölaitteet voidaan lähettää maasi huoltotoimipisteseen. Osoitteen löydät varaosaluettelosta.

Lähetettäessä laite korjaukseen ole hyvä ja kuvaile havaittu vika.

10. Ympäristönsuojelu

Laitteen pakkausmateriaali on 100 % kierrätettävissä.

Loppuun käytetyt laitteet ja lisävarusteet sisältävät suuria määriä arvokkaita raaka-aineita ja muoveja, jotka voidaan toimittaa kierrätykseen.

11. Saatavat tarvikkeet

Tähän laitteeseen saat ammattiliikkeestä seuraavat lisävarusteet.

Ohje:

Kuvat ja tilausnumerot löydät en lopusta.

A Pumpun liitäntäsetti

(MSS 310 - HWA/P),

täydellinen, sis. uros-uros-sovitin-

kappaleen, takaiskuventtiilin, lyhyen suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

B Pumpun liitäntäsetti

(MSS 380 - HWW),

täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, pitkän suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

C Pumpun liitäntäsetti

(MSD 200 - HWW/P),

täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, pitkän suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

D Pumpun liitäntäsetti

(MSD 1000 - HWA),

täydellinen, sis. uros-uros-sovitinkappaleen, takaiskuventtiilin, pitkän suodattimen, pestävän suodatinpatruunan, 1 m täydellisen teräslankavahvisteisen letkun, kierretiivistysnauhaa.

E Suodatin (puutarhapumput),

liitäntä 1", lyhyt,

täydellinen, pestävä muovisuoda- tinpatruuna.

F Suodatin (kiinteistövesijärjestelmät),

liitäntä 1", pitkä,

täydellinen, pestävä muovisuoda- tinpatruuna.

G Teräslankavahvisteinen letku 1" (vakio)

1) 4 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

2) 7 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

H Teräslankavahvisteinen letku 1" (ammatti)

1) 1,5 m, täydellinen, pikaliitin molemmin puolin;

2) 4 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

3) 7 m, täydellinen, pikaliitin sekä imukori ja pohjaventtiili;

I Panssariletku 500 m

J Multiadapteri 1"

ihanteellinen liitettäessä pumppu, jossa on 1" SK-liitäntä

(UK=ulkokierre, SK=sisäkierre)

K Hydrostop, 230 V

automaattiseen poiskytkentään vesipulatilanteessa, estää pumpun kuivakäynnin.

L Kuivakäynti-pysäytyskytkin, 230 V

mukana 10 m -johto, estää pumpun kuivakäynnin imettäessä säiliöstä, uima-altaasta jne.

M Kierretiivistysnauha, 12 m -rulla.

N Pestävä suodatinpatruuna, lyhyt,

hiekan mekaaniseen esisuodatukseen, käytettävissä uudelleen.

O Pestävä suodatinpatruuna, pitkä,

hiekan mekaaniseen esisuodatukseen, käytettävissä uudelleen.

1. Tekniset tiedot

		HWW 3000/20G	HWW 4000/20GL	HWW 3000/20G
Verkkojännite	V	230~1	230~1	110~1
Taajuus	Hz			50
Nimellisteho W	900	1300	950
Nimellisvirta	A			3,3
Sulake min. (hidas tai automaatti) A 10 10 15
Kondensaattori	F	16	16	35
Nimelliskierrosluku	min^-1	2780	2800	3400
Syöttömäärä maks.	l/h	3000	4000	3000
Nostokorkeus maks.	m	43 48 43
Syöttöpaine maks.	baaria	4,3	4,8	4,3
Imukorkeus maks.	m	8,5	9,0 8,5
Tulolämpötila maks.	°C	35 35 35
Ympäristön lämpötila	°C	5 ... 40	5 ... 40	5 ... 40
Suojaluokka		IP X4	IP X4	IP X4
Suojaluokka		I	I	I
Eristysaineluokka		B	B	B
MateriaalitPumpun koteloPumppuakseliPumpun juoksupyörä		Harmaa valurautaJaloteräsNoryl	Harmaa valurautaJaloteräsNoryl	Harmaa valurautaJaloteräsNoryl
LiitännätImuliitäntä (sisäkierre)Paineliitäntä (ulkokierre)		1"1"	1"1"	1"1"
PainekytkinPäällekytkentäpaine n.Poiskytkentäpaine n.	baariabaaria	1,42,8	1,83,8	1,42,8
KattilaKattilatilavuus n.Kattilapaine maks.Esitäyttöpaine	lbaariabaaria	2410,01,5	2410,01,5	2410,01,5
Mitat (ilman liitäntöjä)PituusLeveysKorkeus	mmmmmm	505270560	505270560	505270560
PainotPaino tyhjänäPaino veden täyttämänä	kgkg	1940,5	22,544,0	19,841,3
Melupäästöarvot (maks. paineella)Äänitehotaso L_WA Äänitehotaso L_WA	dB(A)dB(A)	7478	7783	7478
Jatkojohdon maksimipituus3 x 1,0 mm^2 johtimien poikkipinta-alalla3 x 1,5 mm^2 johtimien poikkipinta-alalla	mmm	3050	3050	1020
