Caractéristiques	Détails
Type de produit	Pompe
Débit maximal	4000 l/h
Pression maximale	2.5 bar
Puissance	800 W
Alimentation	230 V
Poids	12 kg
Dimensions	400 x 300 x 400 mm
Utilisation	Idéale pour l'arrosage, le drainage et le transfert d'eau
Maintenance	Vérifier régulièrement les filtres et nettoyer les impuretés
Sécurité	Utiliser des gants et des lunettes de protection lors de l'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - HWW 400020 GL METABO

Comment puis-je amorcer ma pompe METABO HWW 400020 GL ?

Pour amorcer la pompe, remplissez le réservoir d'eau jusqu'à la marque de niveau minimum et assurez-vous que toutes les vannes sont ouvertes. Ensuite, activez la pompe et attendez quelques instants jusqu'à ce que l'eau commence à s'écouler.

Que faire si la pompe ne démarre pas ?

Vérifiez si la pompe est correctement branchée à une source d'alimentation. Assurez-vous également que le disjoncteur n'est pas déclenché et que le câble d'alimentation n'est pas endommagé.

Comment puis-je réduire le bruit de ma pompe ?

Assurez-vous que la pompe est placée sur une surface stable et plane. Vous pouvez également utiliser des tapis anti-vibrations pour réduire le bruit. Si le bruit persiste, vérifiez si des pièces sont desserrées.

Quel type d'eau puis-je pomper avec la METABO HWW 400020 GL ?

Cette pompe est conçue pour pomper de l'eau claire, sans particules solides ni contaminants. Évitez de pomper de l'eau salée ou des liquides corrosifs.

Comment entretenir ma pompe METABO HWW 400020 GL ?

Pour un entretien régulier, nettoyez le filtre d'entrée d'eau, vérifiez les raccords pour détecter des fuites et assurez-vous que le moteur est propre et exempt de débris. Consultez le manuel pour des recommandations spécifiques.

Que faire si la pompe fonctionne mais ne fournit pas d'eau ?

Vérifiez si le réservoir est vide ou si les vannes sont fermées. Assurez-vous également qu'il n'y a pas d'air dans le système en amorçant à nouveau la pompe.

Puis-je utiliser la pompe pour des applications industrielles ?

La METABO HWW 400020 GL est principalement conçue pour un usage domestique. Pour des applications industrielles, il est recommandé de choisir un modèle spécifiquement conçu pour un usage intensif.

Quelle est la capacité maximale de la pompe METABO HWW 400020 GL ?

La capacité maximale de la pompe est de 4000 litres par heure, selon les conditions d'utilisation et la hauteur de refoulement.

MODE D'EMPLOI HWW 400020 GL METABO

Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives ** effectué par *** Niveau de puissance acoustique mesuré! garanti****

IT

DICHIARAZIONE DI CONFORMITÀ CEVDECLARACION DE CONFORMIDAD CE

Nous déclarons, sous notre seule responsabilité, que ce produit est en conformité avec les normes ou documents normatifs suivants* en vertu des dispositions des directives ** effectué par *** Niveau de puissance acoustique mesuré/ garanti****

IT

DICHIARAZIONE DI CONFORMITÀ CEVDECLARACION DE CONFORMIDAD CE

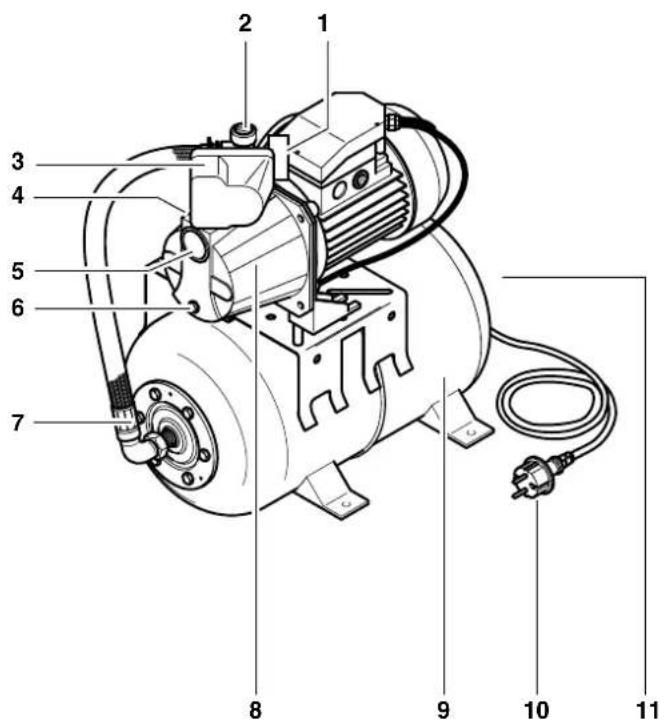

1. Vue d'ensemble de l'appareil

1 Manomètre
2 Raccord de pression
3 Manostat
4 Vis de remplissage d'eau
5 Raccord d'aspiration
6 Vis de vidange de l'eau
7 Tube en métal
8 Pompe
9 Réservoir sous pression ("chaudière")
10 Câble d'alimentation avec fiche
11 Valve à air pour pression de préremplissage

Sur le raccord d'aspiration :

Attention!

Si le liquide refoulé est sale, utiliser le filtre d'aspiration (voir "Accessoires disponibles").

Remarque :

Pour prévenir des fuites d'eau lorsque la pompe est éteinte, il est recommandé de monter une valve de retenue au niveau du raccord d'aspiration (voir "Accessoires disponibles").

Table des matières

1. Vue d'ensemble de l'appareil...16

2. À lire impérativement !......17

3. Domaine d'utilisation et liquides pompés ....17

4. Sécurité......17

4.1 Utilisation conforme aux prescriptions....17

4.2 Consignes générales de sécurité ....17

1. Avant la mise en service......18

5.1 Montage....18

5.2 Raccordement de la conduite d'aspiration ....18

5.3 Raccord de pression......18

5.4 Raccordement à un réseau de canalisations .....19

5.5 Raccordement au secteur......19

5.6 Remplissage de la pompe et aspiration ....19

1. Fonctionnement......19

6.1 Mise en service de l'appareil.....19

1. Maintenance et entretien.....19

7.1 En cas de risque de gel .....19

7.2 Démontage et conservation de l'appareil....20

1. Problèmes et dérangements....20

8.1 Recherche du dérangement .....20

8.2 Régler le manostat....20

8.3 Augmenter la pression de préremplissage ....21

1. Réparations......21

2. Protection de l'environnement .. 21

3. Accessoires disponibles.....21/61

4. Caractéristiques techniques....22

2. À lire impérativement !

Ces instructions d'utilisation ont été conçues de manière à vous permettre de travailler avec l'appareil rapidement et de manière sûre. Les remarques qui suivent vous aideront à utiliser les instructions :

- Avant la mise en service, lire soigneusement les instructions d'utilisation dans leur intégralité. Observer en particulier les consignes de sécurité.

- Ces instructions d'utilisation s'adressent à des personnes possédant les connaissances techniques de base nécessaires à l'utilisation d'appareils comme celui qui est décrit ici. Si vous n'avez aucune expérience de ce type de machines, commencer par demander de l'aide à une personne expérimentée.

- Conserver tous les documents fournis avec l'appareil afin de pouvoir en

prendre connaissance en cas de besoin. Conserver le justificatif d'achat au cas où vous auriez besoin de faire valoir la garantie.

- Lorsque vous prêtez ou vendez l'appareil, remettre au nouvel utilisateur l'ensemble de la documentation fournie.

- Le constructeur décline toute responsabilité en cas de dommages liés au non-respect de ces instructions d'utilisation.

Les informations qui figurent dans ces instructions d'utilisation sont signalées comme suit :

Danger!

Risque de dommages corporels ou d'atteinte à l'environnement.

Risque d'électrocution! Risque de dommages corporels causés par l'électricité.

Attention!

Risque de dégâts matériels.

Remarque :

Informations complémentaires.

- Les numéros des illustrations (1, 2, 3, ...)

• désignent des pièces données ;
• sont attribués dans l'ordre ;

• se réfèrent aux chiffres entre parenthèses (1), (2), (3)... dans le texte adjacent.

• Lorsqu'une manipulation doit être effectuée dans un ordre précis, les instructions sont numérotées.

• Les consignes pouvant être effectuées dans n'importe quel ordre sont identifiées par un point.
• Les énumérations sont signalées par un tiret.

3. Domaine d'utilisation et liquides pompés

Cet appareil sert à pomper de l'eau propre dans la maison et au jardin. Exemples d'application :

• arrosage et irrigation,
• pompage d'eau de puits, d'eau de pluie et d'eau sanitaire,
  – vidage de piscines, d'étangs de jardin et de réservoirs d'eau.

La température maximale autorisée pour le liquide refoulé est de 35 °C.

4. Sécurité

4.1 Utilisation conforme aux prescriptions

L'appareil ne doit pas être utilisé pour la fourniture d'eau potable ou le pompage de denrées alimentaires.

Ne pas pomper de matières explosives, combustibles, agressives ou présentant un danger pour la santé.

L'appareil ne convient pas à une utilisation industrielle ou professionnelle.

Il est interdit de procéder à des modifications arbitraires de l'appareil et d'utiliser des pièces qui ne sont pas vérifiées ou autorisées par le constructeur.

Toute utilisation incorrecte de l'appareil est contraire aux prescriptions et peut entraîner des dommages imprévisibles !

4.2 Consignes générales de sécurité

Cet appareil ne doit pas être utilisé par les enfants et les jeunes, ainsi que par des personnes non familiarisées avec les instructions de service.

On respectera les dispositions des normes DIN VDE 0100 -702, -738 en cas d'utilisation dans des piscines et des étangs de jardin et dans leur zone de protection.

En cas d'utilisation pour l'alimentation en eau domestique, respecter les prescriptions légales relatives à l'eau et aux eaux usées, ainsi que les dispositions de la norme DIN 1988.

Les risques résiduels suivants sont liés à l'utilisation de pompes et de réservoirs sous pression – il est impossible de les éliminer complètement, même en prenant toutes les précautions requises.

Dangers dus à des influences de l'environnement !

• L'appareil ne doit pas être exposé à la pluie ni utilisé dans un environnement humide.
• Ne pas utiliser l'appareil dans des locaux explosifs ou à proximité de liquides ou de gaz combustibles.

Danger dû à de l'eau chaude !

Quand la pression d'arrêt du manostat n'est pas atteinte en raison de mauvaises conditions de pression ou si le manostat est défectueux, l'eau peut s'échauffer dans l'appareil en raison de sa circulation à l'intérieur.

Cela peut endommager l'appareil et nuire à son étanchéité et à ses câbles de connexion, ce qui peut provoquer une fuite de l'eau chaude. Risque d'ébouillantement !

F FRANÇAIS

• Ne pas utiliser l'appareil pendant plus de 5 minutes quand la conduite sous pression est obturée.
• Débrancher l'appareil et le laisser refroidir. Laisser un spécialiste contrôler le parfait fonctionnement de l'appareil avant de le remettre en service.

Dangers dus à l'électricité !

• Ne pas diriger le jet d'eau directement sur l'appareil ou sur d'autres pièces électriques ! Danger mortel par choc électrique !
• Ne pas toucher la fiche secteur avec des mains humides ! Débrancher la fiche au niveau de la prise, et non en tirant sur le câble.
• La prise de courant à contact de protection ou la prise équipée du câble de rallonge doivent se trouver dans une zone non inondable.
• Les câbles de rallonge doivent avoir une section de conducteur suffisante (voir "Caractéristiques techniques"). Les tambours de câble doivent être entièrement déroulés.
• Ne pas plier, aplatir, tirailler, ni écraser les câbles d'alimentation et les câbles de rallonge et les protéger des arêtes vives, de l'huile et de la chaleur.
• Placer le câble de rallonge de telle sorte qu'il ne puisse pas être en contact avec le liquide à pomper.
• Débrancher la fiche :
• avant d'utiliser l'appareil ;
• lorsque des personnes se trou- vent dans la piscine ou dans le bassin de jardin.

Dangers dus à des défauts de l'appareil !

• Si vous constatez, en déballant l'appareil, un dommage survenu durant le transport, prévenez aussitôt votre revendeur. Ne mettez pas l'appareil en marche dans ce cas.
• Avant toute utilisation, vérifiez l'état de l'appareil et en particulier du câble d'alimentation et de la fiche afin de détecter d'éventuels domma-ges. Danger mortel par choc électrique !
• Les appareils endommagés ne doivent être réutilisés qu'après les avoir fait réparer conformément aux règles de l'art.
• Ne réparez pas vous-même l'appareil ! Les réparations des pompes et des réservoirs sous pression doivent toujours être confiées à des spécialistes.

Avis! Pour éviter des dégâts causés 'eau, p. ex. l'inondation de

locaux, provoqués par des dérange- ments ou des défauts de l'appareil :

• Prévoir des mesures de sécurité appropriées telles que
• dispositif d'alarme ou
• collecteur avec surveillance.

Le fabricant ne répond pas d'éventuels dommages qui auront été provoqués

• par ce que l'appareil n'aura pas été utilisé conformément aux dispositions
• par ce que l'appareil aura été surchargé en raison d'un fonctionnement continu
• par ce que l'appareil aura fonctionné ou aura été conservé sans être protégé contre le gel
• par ce que des modifications arbitraires auront été exécutées sur l'appareil. La réparation des outils électriques doit être exclusivement confiée à un électricien professionnel !
• par ce que des pièces de rechange qui n'ont pas été contrôlées et autorisées par le fabricant auront été utilisées
• par ce que du matériel d'installation non approprié (robinetterie, câbles de connexion etc.) aura été utilisé.
  Matériel d'installation approprié :
  – résistant à la pression (au moins 10 bar)
• résistant à la chaleur (au moins 100 °C)

5. Avant la mise en service

Vous pouvez facilement monter et raccorder vous-même l'appareil.

En cas de doute, veuillez consulter votre revendeur spécialisé ou un électricien.

5.1 Montage

• L'appareil doit se trouver sur une surface horizontale, plane et pouvant supporter le poids de l'appareil rempli d'eau.
• Pour prévenir les vibrations, il est conseillé de placer l'appareil sur un support élastique.
• L'appareil doit être monté dans un lieu bien aéré et protégé des intempéries.
• En cas d'utilisation avec des étangs de jardin et des piscines, veillez à protéger l'appareil des risques d'inondation et de chute. Tenez compte des exigences légales supplémentaires s'appliquant dans ce cas.

5.2 Raccordement de la conduite d'aspiration

Remarque:

Vous pouvez avoir besoin d'accessoires complémentaires lors du raccordement (voir "Accessoires disponibles").

Attention!

La conduite d'aspiration doit être montée de telle sorte qu'elle n'exerce aucune force mécanique ou déformation sur la pompe.

Attention!

Si le liquide refoulé est sale, il faut absolument utiliser un filtre d'aspiration pour protéger la pompe du sable et des saletés.

Remarque :

Pour éviter que l'eau ne s'écoule lorsque la pompe est arrêtée, il est recommandé d'utiliser une valve de retenue.

• Tous les assemblages vissés doivent être étanchés avec une bande d'étanchéité pour filetage ; les fuites entraînent un appel d'air et diminuent ou empêchent l'aspiration de l'eau.
• La conduite d'aspiration doit avoir un diamètre intérieur d'au moins 1" (25 mm) ; elle doit être résistante au flambage et au vide.
• La conduite d'aspiration doit être aussi courte que possible, car le débit diminue lorsque la longueur de la conduite augmente.
• La conduite d'aspiration doit être en pente continue jusqu'à la pompe pour éviter la formation de bulles d'air.
• On veillera à un apport suffisant d'eau ; l'extrémité de la conduite d'aspiration doit toujours se trouver dans l'eau.

5.3 Raccord de pression

Remarque:

Vous pouvez avoir besoin d'accessoires complémentaires lors du raccordement (voir "Accessoires disponibles").

Attention!

La conduite sous pression doit être montée de telle sorte qu'elle n'exerce aucune force mécanique ou déformation sur la pompe.

• Tous les assemblages vissés doivent être étanchés avec une bande d'étanchéité pour filetage afin d'éviter toute fuite d'eau.
• Toutes les pièces de la conduite sous pression doivent être résistantes à la pression.

- Toutes les pièces de la conduite sous pression doivent être montées dans les règles de l'art.

Danger!

L'utilisation de pièces non résistantes à la pression et un montage non professionnel peuvent provoquer l'éclatement de la conduite sous pression. Le liquide jaillit alors à haute pression et peut provoquer des blessures !

5.4 Raccordement à un réseau de canalisations

Une installation fixe est également possible (par exemple raccordement au réseau de canalisation domestique pour une utilisation à l'intérieur).

- Pour limiter les vibrations et les bruits, l'appareil doit être raccordé au réseau au moyen de conduites élastiques.

5.5 Raccordement au secteur

Dangers dus à l'électricité! L'appareil ne doit pas être utilisé dans un environnement humide. Il ne doit être mis en service que si les conditions suivantes sont remplies :

• Le raccordement ne doit se faire que sur des prises de courant à contact de protection installées, mises à la terre et contrôlées de manière réglementaire.
• La tension secteur et la protection par fusibles doivent correspondre aux caractéristiques techniques.
• Pour l'utilisation dans des piscines, des étangs de jardin ou d'autres installations similaires, l'appareil doit être utilisé avec un disjoncteur de protection à courant de défaut de 30 mA (DIN VDE 0100-702, -738).
  Nous recommandons de manière générale le recours à ce type de disjoncteur pour prévenir tout risque de blessure.
• En cas d'utilisation en extérieur, les lignes électriques doivent être protégées des projections d'eau ; elles ne doivent pas être dans l'eau.
• Les câbles de rallonge doivent avoir une section de conducteur suffisante (voir "Caractéristiques techniques"). Les tambours de câble doivent être entièrement déroulés.

5.6 Remplissage de la pompe et aspiration

Attention!

La pompe doit être remplie

d'eau à chaque nouveau raccordement et en cas de perte d'eau ou d'aspiration d'air. Si la pompe est mise en marche sans la remplir d'eau, cela risque de la détruire !

Remarque :

Il n'est pas nécessaire de remplir la conduite d'aspiration, car la pompe est auto-aspirante. La pression peut néanmoins mettre un certain temps à se former à l'intérieur de la conduite selon sa longueur et son diamètre.

1. Dévisser la vis de remplissage de l'eau et son joint.
2. Verser lentement de l'eau propre jusqu'à ce que la pompe soit remplie.
3. Pour réduire le temps d'aspiration, remplir également la conduite d'aspiration.
4. Revisser la vis de remplissage et le joint.
5. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation) afin que l'air puisse s'échapper lors de l'aspiration.
6. Mettre en marche l'appareil (voir "Fonctionnement").
7. Quand de l'eau sort de manière régulière, éteindre l'appareil.

6. Fonctionnement

La pompe et la conduite sous pression doivent être raccordées et remplies (voir "Avant la mise en service").

Attention!

La pompe ne doit pas marcher à sec. Il doit toujours y avoir suffisamment de liquide refoulé (eau).

- Si le moteur ne démarre pas, que la pompe ne développe aucune pression ou qu'un phénomène similaire se produit, éteignez l'appareil et essayez de remédier au défaut (voir "Problèmes et dérangements").

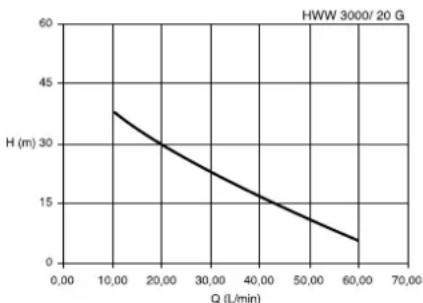

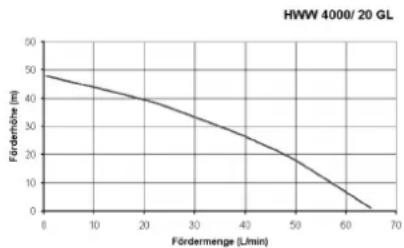

Courbe caractéristique de la pompe

La courbe caractéristique de la pompe indique le volume de refoulement possible en fonction de la hauteur de refoulement.

(Courbe caractéristique de la pompe pour une hauteur d'aspiration de 0,5 m avec un tuyau d'aspiration 1".)

(Courbe caractéristique de la pompe pour une hauteur d'aspiration de 0,5 m avec un tuyau d'aspiration 1".)

6.1 Mise en service de l'appareil

Remarque :

Le manostat

• met en marche la pompe lorsque la pression de l'eau dans la chaudière descend en dessous de la pression de mise en marche à la suite d'un prélèvement d'eau ;
• éteint la pompe lorsque la pression d'arrêt est atteinte.

Remarque :

La chaudière contient un soufflet en caoutchouc sous pression à la sortie d'usine ("pression de préremplissage"); cela permet de prélever de petites quantités d'eau sans que la pompe ne se mette en marche.

1. Brancher la fiche secteur.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation).
3. Vérifier que de l'eau sort !

7. Maintenance et entretien

Danger!

Avant d'effectuer des manipulations sur l'appareil :

1. Mettre la machine hors tension.
2. Débrancher la fiche.
3. S'assurer que l'appareil et les accessoires raccordés ne sont pas sous pression.

Les travaux d'entretien et de réparation dépassant le cadre décrit ici doivent être confiés exclusivement à du personnel qualifié.

7.1 En cas de risque de gel

Attention!

Le gel détruit l'appareil et les

accessoires, car ces derniers contiennent toujours de l'eau !

- Il faut démonter l'appareil et les accessoires et les conserver à l'abri du froid en cas de risque de gel (voir paragraphe suivant).

7.2 Démontage et conservation de l'appareil

1. Éteindre l'appareil, débrancher la fiche secteur.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation).
3. Vider complètement la pompe et la chaudière. Pour cela, dévisser la vis d'évacuation de l'eau en bas de la pompe.
4. Débrancher de l'appareil la conduite d'aspiration et la conduite sous pression.
5. Placer l'appareil dans une pièce à l'abri du gel (5 °C au minimum).

8. Problèmes et dérangements

Danger! Avant d'effectuer des manipulations sur l'appareil :

1. Mettre la machine hors tension.
2. Débrancher la fiche.
3. S'assurer que l'appareil et les accessoires raccordés ne sont pas sous pression.

8.1 Recherche du dérange- ment

La pompe ne marche pas :

• Pas de tension secteur.
• Contrôler le câble, la fiche, la prise et le fusible.
  – Tension d'alimentation trop faible.
• Les câbles de rallonge doivent avoir une section suffisante (voir "Caractéristiques techniques").
• Moteur surchauffé, disjoncteur protecteur déclenché.
• Après refroidissement, l'appareil se remet automatiquement en route.
  • Assurer une aération suffisante, ne pas boucher les fentes d'air.
• Tenir compte de la température d'alimentation maximale.

– Le moteur ronfle, ne démarre pas.

- Éteindre le moteur, puis insérer un tournevis ou un objet similaire par les fentes d'air du moteur et faire tourner la roue du ventilateur.

- La pompe est bouchée ou défectueuse.

• Démonter la pompe et la nettoyer.
• Nettoyer le diffuseur, le remplacer au besoin.
• Nettoyer la roue motrice, la remplacer au besoin.

La pompe n'aspire pas bien ou est très bruyante :

• Manque d'eau.
• Faire en sorte que la réserve d'eau soit toujours suffisamment remplie.
• La conduite d'aspiration n'est pas étanche.
• Étancher la conduite sous pression, serrer les vissages.
• La hauteur d'aspiration est trop importante.
• Respecter la hauteur d'aspiration maximale.
• Mettre une valve de retenue, remplir d'eau la conduite d'aspiration.
• Le filtre d'aspiration (accessoires) est bouché.
• Le nettoyer, le remplacer au besoin.
• La valve de retenue (accessoires) est bloquée.
• La nettoyer, la remplacer au besoin.
• Fuite d'eau entre le moteur et la pompe, garniture mécanique non étanche.
• Remplacer la garniture mécanique d'étanchéité.
• La pompe est bouchée ou défectueuse.
• Voir ci-dessus.

La pression est trop basse :

- Conduite d'aspiration non étanche ou hauteur d'aspiration trop grande.

- Voir ci-dessus.

- La pompe est bouchée ou défectueuse.

- Voir ci-dessus.

- Manostat déréglé.

- Vérifier la pression de mise en marche et d'arrêt, la régler au besoin.

- La pompe se met en marche même en cas de prélèvement d'une quantité réduite d'eau (0,5 l environ).

- Pression de préremplissage dans la chaudière trop basse ; l'augmenter.

– L'eau s'écoule par la valve d'air.

- Soufflet en caoutchouc non étanche dans la chaudière ; le remplacer.

8.2 Régler le manostat

En cas de modification notable – au fil du temps – de la pression de mise en marche ou d'arrêt réglée en usine, la valeur d'origine peut être rétablie (voir "Caractéristiques techniques").

Danger! Risque d'électrocution sur les bornes de raccordement du manos- tat. Seuls les spécialistes sont autoris- sés à ouvrir et régler le manostat.

1. Retirer le couvercle du manostat.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation), laisser couler l'eau.
   Lorsque l'appareil se met en marche, relever la pression de mise en marche sur le manomètre.
3. Refermer la conduite sous pression.
   Lorsque l'appareil s'arrête, relever la pression d'arrêt sur le manomètre.

Attention!

La pression d'arrêt réglée en usine ne doit pas être dépassée.

P - + ΔP +

1213

1. Pour modifier la pression d'arrêt, tourner l'écrou (12) comme suit :
2. une rotation dans le sens des aiguilles d'une montre augmente la pression d'arrêt ;

3. une rotation dans le sens contraire des aiguilles d'une montre diminue la pression d'arrêt.

4. Pour modifier la pression de mise en marche, tourner l'écrou (13) comme suit :

- une rotation dans le sens des aiguilles d'une montre augmente la pression de mise en marche ;

- une rotation dans le sens contraire des aiguilles d'une montre diminue la pression de mise en marche.

1. Répéter le cas échéant les étapes 2. à 5. jusqu'à ce que les valeurs souhaitées soient réglées.

2. Remettre le couvercle du manostat.

8.3 Augmenter la pression de préremplissage

Si la pompe se met en marche – au fil du temps – dès qu'une quantité minime d'eau est prélevée (0,5 l environ), il est nécessaire de rétablir la pression de préremplissage dans la chaudière.

Remarque :

La pression de préremplissage ne peut pas être relevée sur le manomètre.

1. Débrancher la fiche.
2. Ouvrir la conduite sous pression (tourner le robinet d'eau ou la buse de pulvérisation).
3. Dévisser à l'avant de la chaudière le capot en plastique qui protège la valve d'air.
4. Placer sur la valve à air une pompe à air ou un tuyau de compresseur avec raccord pour valve de gonflage de pneu et un manomètre.
5. Pomper jusqu'à ce que la pression de préremplissage prévue (voir "Caractéristiques techniques") soit atteinte.
6. Raccorder à nouveau l'appareil et vérifier son bon fonctionnement.

9. Réparations

Danger! La réparation d'outils électriques doit être exclusivement confiée à un électricien professionnel!

Vous pouvez envoyer les appareils électriques défectueux pour les faire réparer à la filiale du service clientèle de votre pays dont l'adresse figure avec la liste des pièces de rechange.

Prière de joindre à l'outil expédié une description du défaut constaté.

10. Protection de l'environnement

L'emballage de l'appareil est entièrement recyclable.

Les appareils et les accessoires usagés contiennent de grandes quantités de matières premières et de matières plastiques précieuses qui peuvent être également soumises à un processus de recyclage.

11. Accessoires disponibles

Vous trouverez dans les commerces spécialisés les accessoires suivants pouvant être utilisés avec cet appareil.

Informations :

Les illustrations et les références de commande sont regroupées à la fin de ces instructions de service.

A Kit de raccordement de pompe complet
(MSS 310 - HWA/P),
avec double nipple, soupape de retenue, filtre court, cartouche de filtre lavable, flexible spiralé de 1 m, bande d'étanchéité pour filetage.
B Kit de raccordement de pompe complet
(MSS 380 - HWW),
avec double nipple, soupape de retenue, filtre court, cartouche de filtre lavable, flexible spiralé de 1 m, bande d'étanchéité pour filetage.
C Kit de raccordement de pompe complet
(MSS 200 - HWW),
avec double nipple, soupape de retenue, filtre court, cartouche de filtre lavable, flexible spiralé de 1 m, bande d'étanchéité pour filetage.
D Kit de raccordement de pompe complet
(MSS 1000 - HWA),
avec double nipple, soupape de retenue, filtre court, cartouche de filtre lavable, flexible spiralé de 1 m, bande d'étanchéité pour filetage.
E Filtre (pompes de jardin),
raccord 1", court,
complet avec cartouche de filtre en plastique lavable.
F Filtre (canalisations domestiques), raccord 1", court,

complet avec cartouche de filtre en plastique lavable.

G Flexible spiralé 1" (standard)

1) 4 m, complet, avec raccord vis- sé rapide et crépine d'aspiration avec soupape à commande au pied ;

2) 7 m, complet, avec raccord vis- sé rapide et crépine d'aspiration avec soupape à commande au pied.

H Flexible spiralé 1" (professionnel)

1) 1,5 m, complet, avec raccord vissé rapide des deux côtés ;

2) 4 m, complet, avec raccord vis- sé rapide et crépine d'aspiration avec soupape à commande au pied ;

3) 7 m, complet, avec raccord vis- sé rapide et crépine d'aspiration avec soupape à commande au pied.

idéal pour le raccordement à une pompe avec raccord femelle 1" raccord IG ( AG = mâle, IG = femelle)

K Hydrostop, 230 V

éteint automatiquement la pompe si la quantité d'eau est insuffisante pour empêcher la pompe de tourner à sec.

L Interrupteur d'arrêt de marche à sec, 230 V

avec câble de 10 m, empêche la pompe de tourner à sec lors de l'aspiration d'un réservoir, d'une piscine, etc.

M Bande d'étanchéité pour filetage, rouleau de 12 m.

N Cartouche de filtre lavable, courte,

pour le préfiltrage mécanique du sable, réutilisable.

O Cartouche de filtre lavable, longue,

pour le préfiltrage mécanique du sable, réutilisable.

1. Caractéristiques techniques

		HWW 3000/ 20G	HWW 4000/ 20GL	HWW 3000/ 20G
Tension secteur	V	230 ~ 1	230 ~ 1	110 ~ 1
Fréquence	Hz			50
Puissance nominale W 900 1300 950
Courant nominal A 3,3 4,5	9,7
Protection min. par fusibles (coupe-circuit automatique ou à action retardée)	A	10	10	15
Condensateur de service	μF	16	16	35
Vitesse de rotation nominale	tr/min	2780	2800	3400
Débit max.	l/h	3000	4000	3000
Hauteur de refoulement max.	m	43	48	43
Pression de refoulement max.	bar	4,3	4,8	4,3
Hauteur d'aspiration max.	m	8,5	9,0	8,5
Température d'alimentation max.	°C	35	35	35
Température ambiante	°C	5 ... 40	5 ... 40	5 ... 40
Indice de protection		IP X4	IP X4	IP x4
Classe de protection		I	I	I
Classe d'isolant		B	B	B
MatériauCarterArbreRoue motrice		Fonte griseAcier spécialNoryl	Fonte griseAcier spécialNoryl	Fonte griseAcier spécialNoryl
RaccordsRaccord d'aspiration (femelle)Raccord de pression (mâle)		1"1"	1"1"	1"1"
ManostatPression de mise en marche (approx.)Pression d'arrêt (approx.)	barbar	1,42,8	1,83,8	1,42,8
ChaudièreVolume approx. de la chaudièrePression de chaudière max.Pression de préremplissage	lbarbar	2410,01,5	2410,01,5	2410,01,5
Dimensions (sans raccords)LongueurLargeurHauteur	mmmmmm	505270560	505270560	505270560
PoidsPoids videPoids rempli d'eau	kgkg	1940,5	22,544,0	19,841,3
Émissions sonores (pour une pression max.)Niveau de puissance acoustique L_WAm Niveau de puissance acoustique L_WAd	dB (A)dB (A)	7478	7783	7478
Longueur maximale câble de rallongeSection de 3 x 1,0 mm ^2 Section de 3 x 1,5 mm ^2	mm	3050	3050	1020
