SC5025 - Klimatska naprava QLIMA - Brezplačna navodila za uporabo

Znamka	Qlima
Model	SC5025
Vrsta izdelka	Split klimatska naprava (notranja + zunanja enota)
Električno napajanje	220-240 V ~ 50 Hz, vtičnica z ozemljitvijo
Hladilno sredstvo	R410A
Potencial globalnega segrevanja (GWP) hladilnega sredstva	2088
Načini delovanja	Samodejno, Hlajenje (Cool), Grelne (Heat), Razvlaževanje (Dry), Prezračevanje (Fan)
Daljinski upravljalnik	Da, z LCD zaslonom in programirljivimi funkcijami
Časovnik	Programirljiv vklop/izklop od 0,5 do 24 ur
Način spanja (Sleep)	Da, uravnava temperaturo 7 ur, nato samodejni izklop
Funkcija Turbo	Da, za hitro hlajenje v načinu Cool
Funkcija Swing (samodejno premikanje)	Da, za navpične lamele
Zračni filter	Pralni mrežasti filter (čiščenje vsaka 2 tedna)
Filter z aktivnim ogljem	Priporočena menjava 2-krat na sezono (ni pralen)
Filter 3M HAF	Visoko učinkovit filter, menjava 2-krat na sezono (ni pralen)
Minimalna raven hrupa (tihi način)	21 dB(A)
Temperaturno območje - Način hlajenja	Notranji: 17 °C do 32 °C; Zunanji: -25 °C do 50 °C
Temperaturno območje - Način grelca	Notranji: 0 °C do 30 °C; Zunanji: -15 °C do 30 °C
Zaščita kompresorja	3-minutni zamik pri ponovnem zagonu
Zaznavanje uhajanja hladilnega sredstva	Da, v primeru uhajanja prikaže kodo EC
Garancija na kompresor	4 leta
Garancija na dele (razen kompresorja)	2 leti

Pogosto zastavljena vprašanja - SC5025 QLIMA

Kako očistiti zračni filter klimatske naprave Qlima SC5025?

Izklopite in odklopite napravo. Odprite sprednjo ploščo notranje enote, dvignite filter in ga odstranite. Očistite ga s toplo vodo ali s sesalnikom. Pustite, da se popolnoma posuši, preden ga namestite nazaj. Priporočljivo je čistiti filter vsaka dva tedna.

Kaj storiti, če se naprava ne vklopi?

Najprej preverite električno napajanje: preverite, ali je vtič pravilno vstavljen in ali odklopnik ni izklopljen. Preverite tudi baterije v daljinskem upravljalniku; po potrebi jih zamenjajte. Če težava vztraja, se obrnite na pooblaščenega tehnika.

Kako nastaviti časovnik za samodejni vklop?

Pritisnite gumb Timer On na daljinskem upravljalniku. Zaslon prikaže 'ON TIMER'. Z istim gumbom nastavite želeni čas (v korakih po 30 minut do 10 ur, nato po urah). Počakajte nekaj sekund; nastavitev se shrani, ko simbol 'h' utripa.

Kaj pomeni koda 'EC' na notranji enoti?

Koda 'EC' pomeni zaznavo uhajanja hladilnega sredstva. Če se ta koda prikaže, takoj ustavite napravo, jo odklopite in kontaktirajte svojega dobavitelja ali certificiranega tehnika. Ne poskušajte ponovno zagnati naprave.

Kako uporabljati daljinski upravljalnik za menjavo načina?

Pritisnite gumb Mode na daljinskem upravljalniku za pomikanje po načinih: Auto, Cool (hlajenje), Dry (razvlaževanje), Heat (grelce), Fan (prezračevanje). Izbrani način se prikaže na zaslonu daljinskega upravljalnika.

Zakaj naprava med delovanjem piska?

Rahlo piskajoč zvok je normalen in izvira iz kroženja hladilnega plina v vezju. Ta zvok se lahko pojavi ob zagonu ali zaustavitvi kompresorja. Ne zahteva nobenega posega.

Kakšna je garancija za Qlima SC5025?

Garancija je 2 leti na dele in delo ter 4 leta na kompresor. Garancija ne krije škode zaradi nepravilne uporabe, neustrezne namestitve ali običajne obrabe (filtri). Shranite originalni dokaz o nakupu.

Kako vzdrževati filter z aktivnim ogljem?

Filter z aktivnim ogljem se ne čisti. Ko je umazan, ga je treba zamenjati z novim, običajno 2-krat na sezono. Nadomestne filtre lahko kupite pri svojem prodajalcu.

Kdaj je treba zamenjati baterije v daljinskem upravljalniku?

Baterije (2 x AAA/LR03) zamenjajte, ko notranja enota ob sprejemu signalov ne oddaja več piska ali ko indikator prenosa ne zasveti več. Pri običajni uporabi baterije zdržijo približno 6 mesecev.

Kaj storiti v primeru puščanja vode iz notranje enote?

Preverite, da vstopne in izstopne odprtine za zrak niso zamašene. Če je vlažnost okolice zelo visoka (nad 80 %), odprite lamele vodoravno do maksimuma in nastavite ventilator na največjo hitrost. Če puščanje vztraja, se obrnite na pooblaščenega tehnika.

NAVODILA ZA UPORABO SC5025 QLIMA

katerim boste zadovoljni dolgo vrsto let, če ga boste uporabljali v skladu z navodili za

uporabo. Preberite jih pred prvo uporabo Qlima klime.

V imenu proizvajalca zagotavljamo 24-mesečno garancijo za napake v materialu in izdelavi,

ter 48-mesečno garancijo na kompresor klimatske naprave. Želimo Vam prijeten

hlad in ugodno počutje z Vašo Qlima klima.

VSEBINA

A. Varnostna navodila B. Imena delov C. Temperaturno območje delovanja D. Upravljanje z daljinskim upravljalcem E. Ročno delovanje (brez daljinskega upravljalnika) F. Idealno delovanje G. Nastavljanje kota izpuha zraka H. Kako naprava deluje I. Vzdrževanje J. Nasveti za upravljanje K. Odpravljanje težav L. Garancijska izjava M. Tehnične karakteristike

PVG Holding b.v.

PREBERITE TA NAVODILA ZA UPORABO

V njih boste našli veliko uporabnih nasvetov, kako pravilno upravljati z napravo in jo vzdrževati. V poglavju K «Odpravljanje težav» boste našli odgovore na vprašanja pri pogostih težavah z napravo. Če boste ob težavi poglavje prebrali, Vam morda ne bo potrebno klicati servisa.

1. NAJPREJ PREBERITE TA NAVODILA
2. V PRIMERU DVOMA SE POSVETUJTE S PRODAJALCEM

SLO

SLO

167

A VARNOSTNA NAVODILA

Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih, kot so dnevna soba, kuhinja ali garaža, in v normalnih bivalnih pogojih. Naprava mora biti priključena na 230 V~ / 50 Hz ozemljeno vtičnico. Če uporabljate model S(C)5xxx & S(C)41xx, ga morate priključiti neposredno na vir električne energije.

POMEMBNO

• Naprava MORA biti vedno priključena v ozemljeno vtičnico. Če vtičnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtič enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom.

Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdrževanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparat brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja.

Preden napravo priključite, preverite sledeče:

• Napetost izvora mora ustrezati napetosti, navedeni na etiketi razreda na sami napravi. Vtičnica in električno omrežje morata ustrezati toku, navedenemu na etiketi razreda na napravi. Vtični kabel naprave mora ustrezati vtičnici.
• Napravo postavite na ravno in trdno površino.

Če ste glede električne instalacije v dvomu, naj jo najprej preveri in po potrebi priredi kvalificiran električar.

• Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.
• Ne prekrivajte vhodnih ali izhodnih odprtin za zrak.
• Naprava ne sme priti v stik s kemikalijami.
• Naprave ne škropite in ne potapljajte v vodo. Če v enoto vdre voda, napravo ugasnite in jo izključite iz električnega omrežja.
• V odprtine naprave ne vstavljajte rok, prstov ali predmetov.
• Nikoli je ne priključite na električno omrežje s pomočjo električnega podaljška. Če vtičnica ni na voljo, naj jo vgradi kvalificiran

električar

• Vsako popravilo ali vzdrževanje naprave naj opravi servis. Držite se postopkov, opisanih v teh navodilih za uporabo.
• Kadar naprave ne uporabljate, vedno prekinite električno napajanje.
• Poškodovan kabel ali vtičnico naj takoj zamenja serviser.
• Naprave ne prižigajte ali ugašajte tako, da bi izvlekli ali vstavili vtič v električno vtičnico. Vedno uporabite za to namenjeni gumb na napravi ali daljinskem upravljalniku.
• Naprave ne razstavljajte, kadar deluje. Pred tem vedno izvlecite vtič iz električne vtičnice. Pred čiščenjem ali popravilom naprave jo vedno izklopite iz električnega omrežja. V tok zraka ne postavljajte plinskih grelcev, peči ali pečic.
• Naprave se ne dotikajte z mokrimi rokami.
• Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseže določenega z lokalno zakonodajo.

Dolžnost uporabnika je, da preveri, ali je naprava v skladu

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.
• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.
• Ne stojte v direktnem toku zraka.
• Nikoli ne pijte iz naprave izločene vode.
• Naprave nikoli ne spreminjajte. Ne odstranjujte izolacijskega materiala.
• Če je napajalni kabel poškodovan, ga mora zamenjati pooblaščeni servis ali druge usposobljene osebe, da bi se izognili morebitnim nevarnostim.

OPOZORILO - Ne uporabljajte naprave, kadar so poškodovani kabel, vtič, ohišje ali kontrolna plošča naprave. Pazite, da se kabel ne zatakne in da ne pride v stik z ostrimi robovi. - Ob neupoštevanju teh navodil veljavnost garancije preneha.

Opomba o fluoriranih plinih

1. Ta klimatska naprava vsebuje fluorirane pline. Več informacij o tipu in količini vsebovanega plina je na etiketi na sami napravi.
2. Montaža, servis, vzdrževanje in popravilo enote morajo biti izvedeni s strani pooblaščenega serviserja.
3. Montaža in reciklaža izdelka morata biti izvršeni s strani pooblaščenega serviserja.
4. Če ima naprava sistem za detekcijo uhajanja plina, je potrebno preizkus morebitnega puščanja plina izvesti vsaj enkrat letno.
5. Priporočljivo je voditi dnevnik vseh izvedenih preizkusov morebitnega puščanja plina.
6. Ta klimatska naprava je hermetično zaprta enota, ki vsebuje fluorirane pline.

BIMENA DELOV

Notranja enota NOTRANJA ENOTA

(4)

④ ⑤

ZUNANJA ENOTA Zunanja enota

6

⑦

⑧

Zračni filter (za celno ploščo) Celna plošča

Odprtine za izpuh zraka

Prikaz

Daljinski upravljalnik (za podrobnosti

glej poglavje D)

Cevi hladilne tekočine in cevi za odvod

kondenzirane vode (Cevi pri modelu

5(C)5xxx & S(C)41xx niso priložene)

Odprtine za vstop zraka (stranske in

prednje)

Odprtine za izpuh zraka

VEDITE

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so nameščene le

obrazložitvi in prikazu funkcij naprave.

SLO

SLO

171

PRIKAZ FUNKCIJ NA PRIKAZOVALNIKU NOTRANJE ENOTE

Za 3 sekunde, ko:

• TIMER ON je nastavljen
• Funkcije FRESH, SWING, TURBO ali SILENCE so vklopljene

Bf za 3 sekunde, ko:

• TIMER OFF je nastavljen

Funkcije FRESH, SWING, TURBO ali SILENCE so izključene

F pri odtaljevanju (enote za hlajenje in ogrevanje)

ko je vklopljena funkcija proti hladnemu zraku (enote za hlajenje in ogrevanje)

če je enota samočistilna (nekatere enote)

ko je vklopljena zaščita pred zamrznitvijo (nekatere enote)

ko je aktivirana funkcija Wireless Control (nekatere enote)

ko je aktivirana ECO funkcija (nekatere enote), se 88 postopoma osvetljuje kot E - C - O

nastavljena temperatura - v enem sekundnem intervalu

V drugih načinih bo naprava prikazala nastavitev temperature.

V načinu ventilatorja in suha bo naprava prikazala sobno temperaturo.

TEMPERATURNO OBMOČJE DELOVANJA

Hlajenje, gretje in/ali razvlaževanje je primerno uporabljati pri naslednjih notranjih in zunanjih temperaturah:

	hlajenje	gretje	razvlaževanje
Sobna temperatura	17°C - 32°C	0°C - 30°C	10°C - 32°C
Zunanja temperatura	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

POZOR

• Če je naprava uporabljana zunaj teh temperaturnih območij, se lahko vklopi varnostna funkcija in povzroči nenormalno delovanje naprave.
• Če naprava deluje v prostoru z rel. vlago višjo kot 80%, se na ohišju naprave lahko pojavi kondenz. Vzvod vertikalnega toka zraka postavite v največji stranski odmik in nastavite najhitrejšo stopnjo vrtenja ventilatorja. Za najboljše rezultate hlajenja in gretja zaprite vrata in okna.

D UPRAVLJANJE Z DALJINSKIM UPRAVLJALCEM

VEDITEI

Z daljinskim upravljalnikom vedno merite v sprejemnik na ohišju notranje enote. Med njima ne

sme biti ovir, ker drugače sprejemnik ne bo zaznal signala daljinskega upravljalnika. Za

nemoteno delovanje je največja razdalja med obema lahko 6-7 m.

VEDITE

Daljinski upravljalnik hranite na mestu, kjer njegov signal še lahko doseže sprejemnik na notranji

enoti. Kadar uporabljate časovnik, daljinski upravljalnik namreč ob določenem času samodejno

začne oddajati signal notranji enoti. Kadar signal ne doseže nemoteno notranje enote, lahko

Opis funkcij na daljinskem upravljalniku

Gumb za vklop in izklop. S pritiskom na gumb napravo prižgete oz. ugasnete. Gumb za izbiro načina delovanja. S pritiskom na gumb spremenite način delovanja. Vrstni red je sledeč: samodejno - hlajenje - razvlaževanje - gretje - ventiliranje

Gumb: s pritiskom na gumb lahko povečujete nastavljeno temperaturo do 30°C Gumb: s pritiskom na gumb lahko zmanjšujete nastavljeno temperaturo do 17°C Gumb ventilatorja: namenjen je nastavitvi hitrosti vrtenja ventilatorja. S pritiski na gumb izbirate med

samodejnimi - nizkimi - srednjimi - hitrimi vrtljaji v tem vrstnem redu. Kadar naprava deluje v samode

jnem načinu ali v načinu razvlaževanja, hitrosti vrtenja ventilatorja ne morete nastavljati. Hitrost

vrtenja bo naprava uravnavala samodejno.

Gumb nočnega delovanja SLEEP: s pritiskom na ta gumb aktivirate funkcijo ekonomičnega načina delovanja. S ponovnim pritiskom funkcijo deaktivirate. Funkcija je lahko vključena le na način delovanja hlajenje COOL, gretje HEAT in v samodejni način delovanja AUTO. Ohranja na želeno udobno temperaturo. Naprava takrat v prvih nekaj urah delovanja vsako uro samodejno poviša nastavljeno temperaturo za 1°C (v načinu hlajenja) oz. jo zniža za 2°C (v načinu gretja).

Naprava to prilagojeno temperaturo (nastavljena temperatura + ali - 2°C) vzdržuje naslednjih 5 ur.

Nato se naprava samodejno izklopi.

Gumb nočnega delovanja FRESH: s stiskanjem aktivirate funkcijo FRESH.

Funkcija SWING: s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja rešetke za izpuh zraka. Gumb za usmerjanje zraka: z njim spreminjate kot rešetke za izpuh zraka. Z vsakim pritiskom na gumb spremenite kot nihanja rešetke za 6 stopinj. Ker lahko kot nihanja rešetke vpliva na hlajenje ali gretje same naprave, naprava kot nihanja rešetke samodejno prilagodi. Ob pritisku na ta gumb se na prikazovalniku ne prikaže noben znak.

Funkcija SWING (leva in desna): s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja.

Rešetka za izpuh zraka.

Gumb za vklop časovnika: s pritiskom na gumb nastavite čas samodejnega vklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega vklopa za 20 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 minut. Za aktiviranje funkcije pritiskajte gumb toliko časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0. Gumb za izklop časovnika: s pritiskom na gumb nastavite čas samodejnega izklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega izklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 minut. Za aktiviranje funkcije pritiskajte gumb toliko časa, pritiskajte gumb dokler se na zaslonu ne izpiše 0.0. Z gumbom RESET izbrišete vse nastavitve. Naprava se vrne v osnovne nastavitve. 2 Turbo tipka / Tipka funkcije aktivnega čiščenja: kadar naprava deluje v načinu hlajenja (COOL), ob pritisku te tipke ta začne hladiti z največjo močjo. Za izklop te TURBO funkcije ponovno pritisnite tipko. Če tipko držite pritisnjeno (več kot 2 sekundi), aktivirate funkcijo aktivnega čiščenja. Naprava takrat začne s procesom čiščenja notranjosti uparjalnika in tako zmanjša možnost razmnoževanja bakterij. Z aktiviranjem te funkcije se hkrati prekličejo tudi vse nastavitve časovnika. Za izklop funkcije aktivnega čiščenja tipko ponovno pritisnite in držite pritisnjeno (več kot 2 sekundi). LOCK funkcija zaklene trenutne nastavitve naprave. Upravljanje ne reagira na pritiske na tipke, razen na tipko LOCK. S ponovnim pritiskom na gumb funkcijo LOCK izključite. S tem gumbom ugasate in prižigate LED prikazovalnik na ohišju naprave. Gumb za tiho delovanje/preprečevanje zmrzali: s pritiskom na ta gumb naprava deluje s tihim hrupom le 21 dB(A). Vrtljaji ventilatorja se znižajo na najnižji nivo. S pritiskom na gumb daljinsko upravljanje naprava preklopi na način delovanja za preprečevanje zmrzovanja. Naprava prekliče nastavitve za temperaturo v domu in temperaturo nastavi na približno 8°C. Na ta način preprečite zmrzovanje v vašem domu med hladnimi obdobji ob najmanjši možni porabi energije. Pri izboru tega načina se na zaslonu prikaže kP6. Ta gumb deluje samo v načinu za gretje. Za izhod iz načina za preprečevanje zmrzovanja v vašem domu: še enkrat pritisnite gumb.

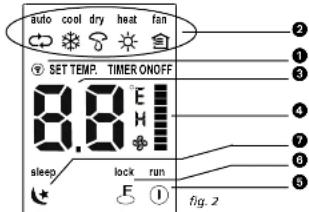

Nazivi in funkcije simbolov na zaslonu daljinskega upravljalca

① Sprejemanje signala: simbol se prikaže, kadar sprejemnik na ohišju notranje enote lovi signal daljinskega upravljalca. ③ Simbol načina delovanja: izpiše se trenutni način delovanja: AUTO - COOL - DRY - HEAT - FAN (Samodejno - hlajenje - razvlaževanje - gretje - ventiliranje).

Zaslon upravljalca prikazuje nastavitev temperature (17°C do 30°C) in nastavitve vklopa oz. izklopa časovnika. V načinu ventiliranja na zaslonu ni prikaza. 4 S pritiski na gumb FAN SPEED prehajate med hitrostmi vrtenja ventilatorja (AUTO - LOW - MED - HIGH). Izbrana nastavitev, z izjemo nastavitve AUTO, se izpiše na zaslonu. Kadar naprava deluje v načinu AUTO ali DRY, tudi ventilatorska kontrola krmili samo v načinu delovanja AUTO. (1) Prikaz vklopa naprave. Simbol je viden, ko napravo s pomočjo daljinskega upravljalca prižgete. (2) LOCK simbol sveti ob aktivirani LOCK funkciji. Prikaže se pod znakom za nočno delovanje. Za izbris izpisa ponovno pritisnite gumb SLEEP.

POZOR

Na sliki fig. 2 so prikazani vsi simboli. Med dejanskim upravljanjem naprave pa so osvetljeni le simboli aktivnih funkcij.

Upravljanje z daljinskim upravljalcem

Vstavljanje baterij

Vedite: uporabljajte 2 R03 AAA (1,5 V) bateriji. Ne uporabljajte baterij, ki jih je mogoče polniti. 1. Odstranite pokrovček baterij v smeri puščice. 2. Vstavite bateriji, kot je označeno. Pazite na pravilno pozicijo glede na pozitivni (+) in negativni (-) pol. 3. Zaprite pokrovček.

VEDITE

Ko odstranite baterije, se iz spomina daljinskega upravljalca izbrišejo vse nastavitve. Po vstavitvi novih baterij morate daljinski upravljalec ponovno programirati. - Ko menjate baterije, ne uporabite starih baterij ali baterij napačnega tipa. To lahko povzroči nepravilno delovanje daljinskega upravljalca.

• Če daljinskega upravljalca dalj časa ne uporabljate, izvlecite bateriji. Če bateriji stečeta, bi ga lahko poškodovali.

Povprečna življenjska doba baterij pri normalni uporabi je 6 mesecev. - Bateriji zamenjajte, kadar notranja enota ne odda več zvoka ali se simbol signala več ne izpiše na prikazovalniku.

• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

SAMODEJNO DELOVANJE

Ko je naprava pripravljena za uporabo (preverite, če je enota priključena v električno omrežje in je v omrežju napetost), vključite napajanje. Lučka delovanja na prikazovalniku notranje enote takrat prične utripati.

1. Uporabite gumb za način delovanja MODE in določite samodejni način AUTO.
2. S pritiski na gumba + in - nastavite želeno sobno temperaturo.
3. S pritiskom na gumb za vklop/izklop napravo prižgete. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v samodejnem načinu AUTO, vrtenje ventilatorja samodejno krmili naprava. Kadar je aktiven časovnik, se na zaslonu prikazujejo nastavitve samodejnega vklopa in izklopa naprave.
4. S ponovnim pritiskom na gumb za vklop/izklop napravo ugasnete.

175

VEDITE

V načinu AUTO naprava sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem. Če Vam samodejni način delovanja ne ustreza, lahko ročno izberete poljuben način delovanja naprave.

Hlajenje, gretje in ventiliranje

1. Če Vam samodejni način delovanja ne ustreza, lahko s pritiskom na gumb 2 ročno izberete poljuben način delovanja naprave: le hlajenje, gretje ali ventiliranje.
2. S pritiski na gumba + in - ③ in ④ nastavite želeno sobno temperaturo.
3. S pritiski na gumb ventilatorja izberite hitrost njegovih vrtljajev: samodejno, nizko, srednje ali visoko.
4. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v nastavljenem načinu. S ponovnim pritiskom na gumb za vklop/izklop ① napravo ugasnete.

VEDITE

V načinu ventiliranja temperature ne morete nastavljati. Takrat je mogoče slediti le zgornjim korakom 1, 3 in 4.

Razvlaževanje

1. Pritisnite gumb MODE ② in izberite DRY. 2. S pritiski na gumba + in - (3) in (4) nastavite želeno sobno temperaturo. 3. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote se vklopi. Naprava deluje v načinu razvlaževanja. 5. Ponovni pritisk na gumb za vklop/izklop ② napravo izklopi.

OPOZORILO

Zaradi razlike med nastavljeno temperaturo in dejansko temperaturo prostora bo naprava v načinu DRY (razvlaževanje) dostikrat delovala občasno, ne da bi se vključila na način COOL (hlajenje) ali FAN (ventiliranje).

Nastavitev časovnika

Za nastavitev časa samodejnega vklopa ali izklopa pritiskajte gumba za vklop in izklop časovnika ② in ③. Časovni interval je lahko nastavljen na vrednosti med 0,5 in 24 ur.

1. Nastavitev časa samodejnega vklopa naprave. 1.1 Pritisnite gumb za vklop časovnika. Na zaslonu daljinskega upravljalnika se izpiše ON TIMER, zadnji nastavljeni časovni interval vklopa in simbol ure. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim vklopom naprave. 1.2 Pritiskajte gumb za vklop časovnika in tako ponastavite interval. 1.3 Po nastavitvi časovnika počakajte pol sekunde, preden daljinski upravljalnik napravi pošlje signal.
2. Nastavitev časa samodejnega izklopa naprave. 2.1 Pritisnite gumb za izklop časovnika. Na zaslonu daljinskega upravljalnika se izpiše OFF TIMER ter zadnji nastavljeni časovni interval izklopa. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim izklopom naprave. 2.2 Pritiskajte gumb za izklop časovnika in tako ponastavite interval. 2.3 Po nastavitvi časovnika počakajte pol sekunde, preden daljinski upravljalnik napravi pošlje signal.

Primer nastavitve časovnika

Zagon klimatske naprave 6 ur. 1. Pritisnite gumb TIMER ON. Na zaslonu se prikaže zadnja nastavitev časa vklopa in znak "h". 2. Pritisnite gumb TIMER ON, da se na zaslonu prikaže izpis "6:0h". 3. Po eni sekundi zaslon ponovno začne prikazovati temperaturo. Na zaslonu sveti izpis "TIMER ON" in časovnik je aktiven.

Kombinirana uporaba časovnika

(hkratna nastavitev časa vklopa in izklopa)

TIMER OFF → TIMER ON

Ta funkcija se uporablja v primeru, ko želite napravo najprej ugasniti ob odhodu na spanje in jo ponovno vključiti naslednjo jutro, ali ko se vrnete domov.

Primer:

Izklop naprave po dveh urah delovanja in njen ponoven zagon čez 10 ur. 1. Pritisnite gumb TIMER OFF. 2. Ponovno pritisnite gumb TIMER OFF, da se na zaslonu TIMER OFF izpiše 2.0h. 3. Pritisnite gumb TIMER ON. 4. Ponovno pritisnite gumb TIMER ON, da se na zaslonu TIMER ON izpiše 10h. 5. Po nekaj sekundah zaslon ponovno začne prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON OFF" in časovnik je aktiven.

VEDITE

Čas vklopa in izklopa nastavite istočasno, saj se izklop samodejno podaljša za 0,5 ure (kadar je nastavljeni interval krajši od 10 ur) oziroma 1 uro (kadar je nastavljeni interval daljši od 10 ur).

Čas vklopa oziroma izklopa spremenite tako, da pritisnete odgovarjajoči gumb časovnika in ponovno nastavite čas. Nastavljeni čas je relativen glede na dejanski čas. Časovni interval govori o zakasnitvi glede na trenutni čas.

POZOR

Daljinsko upravljanje enote preprečuje stik s tekočinami. - Ne sme biti podvržena visokim temperaturam in sevanju. - Sprejemnik signala na notranji enoti ne sme biti izpostavljen direktni sončni svetlobi. V nasprotnem primeru lahko pride do napake v delovanju naprave. Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

E ROČNO DELOVANJE (BREZ DALJINSKEGA UPRAVLJALNIKA)

Kako upravljati svojo enoto brez daljinskega upravljalnika.

Če vaš daljinski upravljalnik ne deluje, lahko svojo enoto upravljate ročno s tipko MANUAL CONTROL, ki se nahaja na notranji enoti. Upoštevajte, da ročno upravljanje ni dolgoročna rešitev, in da je močno priporočljivo upravljati enoto z daljinskim upravljalnikom.

PRED UPORABO

Pred ročnim upravljanjem mora biti enota izklopljena.

Začnite upravljati svojo enoto.

Gumb MANUAL CONTROL na desni strani plošče naprave.

1. Enkrat pritisnite tipko MANUAL CONTROL, da aktivirate način FORCED AUTO.

3.2 Ponovno pritisnite tipko MANUAL CONTROL, da aktivirate način FORCED COOLING.

1. Pritisnite gumb MANUAL CONTROL tretjič, da izklopite enoto.

POZOR

Za idealno delovanje naprave upoštevajte sledeče nasvete: Nastavite izpuh zraka tako, da ne piha direktno v ljudi. - Temperaturo nastavite tako, da dosežete območje ugodja. Temperaturne nastavitve do optimalne vrednosti. Zaprite vrata in okna. Z uporabo časovnika nastavite želeni čas vklopa naprave. V bližino odprtin za vstop in izstop zraka ne postavljajte predmetov. Tako lahko zmanjšate učinkovitost naprave, ali pa naprava lahko celo preneha delovati. Prepričajte se, da tok zraka ni oviran. Zrak mora neovirano doseči vse dele prostora in neovirano vstopati v napravo. - Zračni filter redno čistite, da ne pride do zmanjšanja moči delovanja naprave. Priporočljivo je, da filter očistite vsakih 14 dni. - Naprava naj ne deluje z zaprtimi horizontalnimi rešetkami.

G NASTAVLJANJE KOTA IZPUHA ZRAKA

Kot izpuha zraka pravilno nastavite, drugače lahko pride do neenakomerne porazdeljene temperature v prostoru in občutka neugodja. Položaj horizontalnih rešetk lahko nastavite s pomočjo gumba 8 na daljinskem upravljalniku. Položaj vertikalnih rešetk nastavite ročno.

Nastavljanje izpuha zraka horizontalno (gor - dol)

Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja, v katerem se naprava nahaja.

Ročno nastavljanje izpuha zraka horizontalno (gor - dol)

Ko naprava deluje, pritisnite gumb ③ × AIR DIRECTION na daljinskem upravljalniku. Tako horizontalne rešetke postavite v poljuben položaj. Naprava bo pri nadaljnjem delovanju samodejno nastavljala horizontalen izpuh zraka glede na nastavitve, ki se jih določi z gumbom ⑥ × AIR DIRECTION.

Nastavitev vertikalnega izpuha zraka (levo - desno)

Med delovanjem naprave vertikalne rešetke poljubno ročno nastavite s pomočjo držajev na rešetkah.

POZOR

Ne dotikajte se ventilatorja za rešetkami.

Samodejno nihanje horizontalnih rešetk (gor - dol)

• Ko naprava deluje, pritisnite gumb SWING na daljinskem upravljalniku. Za cikel funkcije gumb ⑦ pritisnite ponovno. S pritiskom na gumb ⑧ «AIR DIRECTION» rešetke «zaklenete» v želenem položaju.

Funkcij AIR DIRECTION # in SWING ni mogoče uporabljati, kadar naprava ne deluje (tudi ne kadar je časovnik aktiviran za samodejni vklop - ON TIMER). - Naprave naj ne delujejo (gretje ali hlajenje) dalj časa z navzdol obrnjenimi rešetkami za usmerjanje toka zraka. V nasprotnem primeru se lahko na horizontalnih rešetkah pojavi kondenz, ki bo kapljal na tla. Horizontalnih rešetk nikoli ne premikajte ročno. Premikajte jih lahko le z gumboma AIR DIRECTION® ali SWING®. Z ročnim pomikanjem horizontalnih rešetk lahko povzročite napačno delovanje funkcije njihovega samodejnega pomika. Če pomik rešetk ne deluje pravilno, napravo ugasnite in ponovno vklopite. - Če napravo prižgete takoj po izklopu le-te, lahko horizontalne rešetke mirujejo 10 sekund po vklopu naprave. - Naprave ne uporabljajte z zaprtimi horizontalnimi rešetkami.

KAKO NAPRAVA DELUJE

SAMODEJNO DELOVANJE

• Kadar naprava deluje v samodejnem načinu AUTO (gumb na daljinskem upravljalniku), glede na nastavljeno in dejansko temperaturo prostora samodejno izbira med hlajenjem, gretjem ali ventiliranjem.
• Naprava tako samodejno vzdržuje temperaturo prostora približno na nastav

ljeni vrednosti.

Če delovanje ne ustreza, lahko ročno sami izberete poljuben način delovanja.

SLEEP/EKONOMIČNO DELOVANJE

• S pritiskom na gumb SLEEP® medtem ko naprava hladi ali greje, ter med samodejnim delovanjem AUTO vklopite nočno delovanje. Naprava samodejno zviša temperaturo za 1 °C na uro pri hlajenju in zniža temperaturo za 1 °C na uro pri gretju. Temperatura se ustali na novi vrednosti po 2 urah in ostane nespremenjena naslednjih 5 ur. Po 5 urah se naprava izključi. Hitrost vrtenja ventilatorja krmili naprava samodejno.

RAZVLAŽEVANJE

• Kadar naprava deluje v načinu razvlaževanja, takrat glede na razliko med dejansko in nastavljeno temperaturo prostora po potrebi samodejno prične razvlaževati zrak. V načinu razvlaževanja naprava nastavljeno temperaturo prostora vzdržuje s pomočjo stalnega vklapljanja in izklapljanja kompresorja oz. le ventilatorja. Vrtljaji ventilatorja so krmiljeni samodejno.
• Naprava zrak razvlažuje tudi takrat, ko deluje v načinu hlajenja.

VEDITE

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

VEDITE

Možno je, da sobna temperatura pade tudi takrat, kadar naprava ne razvlažuje. Zato je normalno, da hidrostat takrat kaže večjo relativno vlažnost. Kljub temu pa bo absolutna vlažnost v prostoru nižja. Seveda glede na povzročeno vlago (ljudje, kuhanje itd.).

VZDRŽEVANJE

POZOR

Pred čiščenjem napravo ugasnite in jo izklopite iz električnega napajanja.

Čiščenje notranje enote in daljinskega upravljalnika

POZOR

Notranjo enoto in daljinski upravljalnik očistite s suho krpo. Kadar je enota zelo umazana, za čiščenje lahko uporabite vlažno krpo. Čelna plošča enote se lahko sname in očisti z vodo. Nato jo obrišite s suho krpo. - Za čiščenje ne uporabljajte kemijskih čistil, krp ali metlic za prah. Za čiščenje ne uporabljajte bencina, razredčil, polirnih past ali podobnih kemikalij. Zaradi teh snovi lahko plastika razpoka ali se deformira.

Čiščenje zračnega filtra

Zamašen filter zmanjšuje moč naprave. Filter redno čistite vsakih 14 dni.

1. Dvignite pokrov čelne plošče notranje enote, dokler se ta ne zaskoči.
2. Filter primite z držalom, ga rahlo privzdignite, da ga lahko izvlečete iz njegove ležišča, in ga nato potegnite navzdol.
3. Filter potegnite iz notranje enote naprave.
4. Filter očistite vsakih 14 dni.

Filter čistite s sesalnikom ali vodo.

1. Filtra iz aktivnega oglja ni mogoče očistiti. Ko je umazan, ne more več filtrirati neprijetnih vonjav. Takrat je potrebno ta filter zamenjati (pokličite servis). Filter je priporočljivo menjati dvakrat na sezono.
2. Zeleni 3M HAF filter je potrebno zamenjati kadar je njegova površina umazana in pore zamašene. Filter je priporočljivo menjati dvakrat na sezono.

Nov filter

Če naprave nameravate uporabljati daljši čas, sledite sledečim korakom:

181

1. Naprava naj 6 ur deluje v načinu ventiliranja. Tako boste posušili notranjost naprave.
2. Napravo izklopite in izključite iz električnega napajanja. Če uporabljate modele s (C)3748, prekinite električno napajanje. Iz daljinskega upravljalnika izvlecite bateriji.
3. Zunanjo enoto je potrebno redno čistiti in vzdrževati. To naj naredi servis.

Kaj preveriti pred delovanjem

• Preverite, da električne žice niso poškodovane ali izklopljene. Preverite, ali je vstavljen zračni filter.
• Če naprave dalj časa niste uporabljali, preverite, ali odprtine za vhod ali izpuh zraka niso blokirane.

POZOR

• Ko iz naprav odstranjujete frite, se ne dotikajte kovinskih delov naprav. Na ostrih kovinskih delih se lahko poškodujete.
• Notranjosti enote ne čistite z vodo. To lahko poškoduje izolacijo in povzroči električni udar. Pred čiščenjem naprave jo ugasnite in izklopite varovalko.

NASVETI ZA UPRAVLJANJE

Med delovanjem naprave se lahko zgodi sledeče:

Varovalo kompresorja - Kompresor se ne more vklopiti 3 minute po tem, ko preneha delovati.

Varovalo hladnega zraka

• Naprava ne omogoča izpusta hladnega zraka v načinu gretja, kadar je izmenjevalnik toplote v notranji enoti na eni od sledečih nastavitev, nastavljena temperatura prostora pa še ni dosežena: a.) naprava je pravkar pričela greti b.) vklopljeno je odtaljevanje c.) gretje na nizko temperaturo

Odtaljevanje

Notranji ali zunanji ventilator se ustavita, ko se naprava odtaljuje. - Na zunanji napravi se lahko ob ciklu gretja in nizki zunanji temperaturi na spojih vlažnosti pojavi led, kar zmanjša moč delovanja naprave. - Takrat naprava samodejno prekine z gretjem in se odtaja.

• Proces samodejnega odtaljevanja traja med 4 in 10 minutami, glede na zunanjo temperaturo in količino nabrane ivja.

2. Iz notranje enote izhaja bela meglica

• Ob visoki notranji vlagi in veliki razliki temperatur zraka pri vtosnem in iztocnem odprtini zraka, se lahko v načinu hlajenja pojavi bela meglica.
• Bela meglica se lahko pojavi tudi takrat, ko naprava po končanem procesu samodejnega odtaljevanja začne delovati v načinu gretja.

3. Naprava oddaja šibak zvok

Ko kompresor deluje ali takoj po tem, ko preneha delovati, lahko zaslišite šibak šumeč zvok. Povzroča ga hladilna tekočina, ki se pretaka po ceveh. - Ko kompresor deluje ali takoj po tem, ko preneha delovati, lahko zaslišite rahlo cviljenje. Povzroča ga širjenje oz. krčenje plastike v enoti zaradi spremembe temperature. - Ko napravo pravkar prižgete, lahko zaslišite zvok, ki ga oddajajo rešetke, ko se postavijo v nevtralni položaj.

4. Iz notranje enote izhaja prah

To je normalen pojav, kadar naprava dalj časa ni bila v uporabi ali ob prvi uporabi naprave.

5. Iz notranje enote se širi vonj

• Naprava oddaja vonj (po pohištvu, cigaretni dim, gradbeni material ...), ki ga vsrka ob samem delovanju.

6. Naprava iz gretja ali hlajenja preklopi na le ventiliranje

• Ko temperatura prostora doseže nastavljeno, se kompresor izklopi, deluje le ventilator. Kompresor se zopet vklopi, ko se temperatura dvigne nad nastavljeno pri hlajenju oz. pade pod nastavljeno pri gretju.

1. Ko naprava deluje v prostoru z visoko relativno vlažnostjo (več kot 80 %), lahko kaplja voda. Horizontalne rešetke kar najbolj odprite in nastavite največjo hitrost ventilatorja.

8. Gretje

• Med gretjem naprava toploto iz zunanje enote vleče v notranjo enoto in izpiha vroč zrak. Kadar zunanja temperatura pade, se primerno zmanjša tudi pretok toplote v notranjo enoto. Hkrati se zaradi povečane razlike med zunanjo in notranjo temperaturo poveča temperaturna obremenjenost naprave. Če želene temperature takrat ne morete doseči s klimatsko napravo, uporabite dodatno grelno telo.

9. Samodejni ponovni vklop

• Naprava se zaradi izpada električne energije izklopi. Ker ima naprava možnost samodejnega vklopa, se ob ponovni vzpostavitvi napajanja samodejno vklopi in pri tem ohrani vse programirane nastavitve.

10. Zaznavanje puščanja hladilnega sredstva

Klimatska naprava ima vgrajen sistem za zaznavanje puščanja hladilnega sredstva.

Ko zunanja enota zazna pomanjkanje hladilnega sredstva, se klimatska naprava ustavi in notranja enota na zaslonu prikaže alarm EC.

Če se ta alarm vključi, ne zaganjajte več klimatske naprave in stopite v stik s svojim dobaviteljem.

ODPRAVLJANJE TEŽAV

TEŽAVE IN NJIHOVO ODPRAVLJANJE

TEŽAVA

Napravo takoj izklopite, kadar pride do ene od spodaj navedenih nepravilnosti v delovanju. Takrat napravo izklopite iz omrežja in pokličite servis.

• Varovalka naprave ali glavna varovalka večkrat pregori. Voda ali drugi predmeti prodrejo v napravo. Daljinski upravljalnik ne dela ali deluje nepravilno.
• Drugi nenormalni pojavi.

Težava Vzrok Rešitev
Napravne ni moc prizgati.	Izpad elektrichega napajanja.	Pocakajte, da se napajanje zopet vzipostavi.
	Napravna ni priklopijena na elektrikno napajanje.	Preverite, ali je vtic pravilino vostavljen v elektrico vtonicno.
	Pregorela varuolkva.	Zamenjate varovalko / ponomovo vklopitrele / resetiraje prekinjac.
	Baterijski vožki v daljinskem upravlajcu so prazni.	Zamenjate baterije.
	Razdalja med daljiniskim upravlajcem in sprejennikom na notranji enoti je veća kot 6 - 7 m, ali pa so vmes oviire.	Pribljate daljinski upravlajec notranji enoti. Odstranite ovire. Daljinski upravlajec namerite v sprejennik na notranji enoti.
	Negravlna nestavitec casa s pomoco casovnka.	Pocakajte ali izbrisiţene restavitce casovnika.
Napravne ne hiadi oz.ne greje dobro, kljub temu,da zrak piha iz napravne.	Neprimerno nestavljena temperatura.	Nastavite temperaturapravlina. Za natancen upi postopika preberite paglavje \( \equiv \) "upravljanze 2 daljinskim upravlajcem".
	Zamafen zarci filter.	Ocistite zarci filter.
	Odorta so okna ali wrata v prostor.	Zaprite vrata ali okna.
	Odoritine za vpih ali ilihizh zraka na zunanjizi. notranji enoti so zamašne.	Ocistite rejetike in napravo povonno prizgite.
	Aktivirano varovalo 3 minutne zakasinitve vklopa kompresora.	Pocakajte.
	Poteka odaljevanje napravne.
Hitrosti ventilatorija ni moc nestavljati.	Napravna je v nacinu samodejnegadelvanja.	Hizust ventilaturja je moc nestavljati i v nacinih delovanjaGREtje HEAT, hlajenje COOL in ventiliranje FAN.
	Napravna deluje v nacinu razvlazevanja.
Lukca TEMP, ne gori.	Napravna deluje v nacinu ventiliranja.	V nacinu ventiliranja temperature ni mo' nestavljati

Če težave ni mogoče odpraviti s pomočjo zgornjih nasvetov, pokličite servis.

POZOR

Popravilo naprave lahko izvrši le pooblaščen servis.

L GARANCIJSKA IZJAVA

Če se električne naprave odlagajo na zemeljskih smetiščih, lahko iz njih v podtalnico odtekajo nevarne snovi, ki tako vstopijo v prehranjevalno verigo in ogrozijo vaše zdravje in dobro počutje. Ob nakupu nove naprave mora prodajalec po določbah zakona brezplačno prevzeti vašo staro napravo.

Baterij ne mečite v ogenj, ker lahko eksplodirajo ali izpustijo nevarne snovi.

Kadar menjate daljinski upravljalnik ali je ta uničen, izvlecite baterije in jih odložite skladno s predpisi, saj so nevarne za okolje.

Okoljevarstveni zaznamek:

Naprava vsebuje fluorirane toplogredne pline, opisane v Kjotskem protokolu. Servisiranje ali razstavljanje lahko izvede le pooblaščena oseba.

Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 2080. Zato ga ne spuščajte v ozračje.

Internet

Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši spletni strani, na povezavi www.climi.org.

SLO

SLO

189
