SC5048 - Klimatska naprava QLIMA - Brezplačna navodila za uporabo

Vrsta izdelka	Mobilna klimatska naprava
Znamka	Qlima
Model	SC5048
Moč hlajenja	9000 BTU/h (2,6 kW)
Električna poraba	1000 W
Napajalna napetost	220-240 V ~ 50 Hz
Dimenzije (Š x G x V)	45 x 38 x 70 cm
Neto teža	28 kg
Raven hrupa	65 dB(A)
Pretok zraka	300 m³/h
Hladilno sredstvo	R-410A
Kapacieta rezervoarja za vodo	0,8 L
Glavne funkcije	Hlajenje, razvlaževanje, prezračevanje
Časovnik	24 ur
Daljinski upravljalnik	Da
Zračni filter	Pranje
Energijski razred	A
Vzdrževanje in čiščenje	Filter očistite vsaka 2 tedna v obdobjih intenzivne uporabe
Varnost	Zaščita pred pregrevanjem, samodejni izklop, ko je rezervoar poln
Nadomestni deli in popravljivost	Filter, daljinski upravljalnik, rezervoar za vodo so na voljo kot nadomestni deli
Garancija	2 leti
Splošne informacije	Priporočena uporaba za prostore do 25 m²

Pogosto zastavljena vprašanja - SC5048 QLIMA

Kako namestiti odvod zraka?

Odvodno cev pritrdite na zadnjo stran naprave in izhod postavite skozi okno ali zračnik. Uporabite priloženi komplet za odvod, da prilagodite širino okna. Prepričajte se, da cev ni prepognjena in da je izhod prost za optimalno hlajenje.

Ali lahko uporabim električni podaljšek?

Uporaba podaljška ni priporočljiva, saj lahko povzroči pregrevanje ali izgubo moči. Napravo priključite neposredno v stensko vtičnico z ozemljitvijo. Če je nujno, uporabite podaljšek zadostnega preseka (2,5 mm²) in ga popolnoma odvijte.

Kako očistiti zračni filter?

Odstranite filter na zadnji strani naprave. Operite ga s toplo vodo in blagim detergentom, sperite in pustite, da se popolnoma posuši, preden ga vstavite nazaj. Nikoli ne uporabljajte naprave brez filtra. Redno čiščenje vsakih 15 dni izboljša energijsko učinkovitost.

Kaj storiti, če je rezervoar za vodo poln?

Naprava se samodejno ustavi in zasveti indikator 'poln rezervoar'. Izpraznite rezervoar tako, da ga previdno odstranite s spodnje strani naprave. Vstavite ga nazaj do konca. Za neprekinjeno delovanje lahko na zadnji odtok priključite odvodno cev.

Klimatska naprava ne hladi dovolj, kaj storiti?

Najprej preverite, ali je filter čist. Prepričajte se, da so okna ali vrata zaprta in da odvodna cev ni zamašena. Preverite, ali je moč hlajenja primerna za velikost prostora. Če težava ne izgine, se obrnite na pooblaščeni servis.

Ali deluje v načinu razvlaževanja?

Da, naprava ima način 'Razvlaževanje', ki ga lahko vklopite preko daljinskega upravljalnika ali plošče. V tem načinu je moč hlajenja zmanjšana in zrak se suši. Kondenzirana voda se zbira v vgrajenem rezervoarju.

Ali je glasna?

Raven hrupa je približno 65 dB(A), kar je primerljivo z običajnim pogovorom ali sesalnikom. Uporabite način 'Tiho' ali 'Nočno' (če je na voljo) za zmanjšanje hrupa, vendar na račun zmogljivosti hlajenja.

Kako nastaviti časovnik?

Vklopite napravo, nato pritisnite gumb 'Časovnik' ali 'Timer' na daljinskem upravljalniku ali plošči. Uporabite gumba + in - za nastavitev časa izklopa ali vklopa. Potrdite z 'OK' ali 'Set'. Časovnik omogoča varčevanje z energijo.

Ali lahko pustim klimatsko napravo prižgano, ko me ni doma?

Da, zahvaljujoč časovniku in samodejnemu načinu. Nastavite zmerno temperaturo (24-26°C) in časovnik izklopa. Prepričajte se, da je rezervoar za vodo prazen in da je naprava stabilna. Izogibajte se zamašitvi odvoda.

Kolikšna je električna poraba?

Naprava porabi približno 1000 W v načinu največjega hlajenja. Dejanska poraba je odvisna od temperature okolice, vlažnosti in nastavitve termostata. Za zmanjšanje porabe uporabljajte eko način, stabilno temperaturo in pravilno filtrirajte zrak.

NAVODILA ZA UPORABO SC5048 QLIMA

katerim boste zadovoljni dolgo vrsto let, če ga boste uporabljali v skladu z navodili za

uporabo. Preberite jih pred prvo uporabo Qlima klime.

V imenu proizvajalca zagotavljamo 24 mesečno garancijo za napake v materialu in izdelavi,

ter 48 mesečno garancijo na kompresor klimatske naprave. Želimo Vam prijeten

hlad in ugodno počutje z Vašo Qlima klimo.

PVG Holding b.v.

VSEBINA

A Varnostna navodila B. Imena delov C. Temperaturno območje delovanja D. Upravljanje z daljinskim upravljalcem E. Ročno delovanje (brez daljinskega upravljalnika) F. Idealno delovanje G. Nastavljanje kota izpuha zraka H. Kako naprava deluje I. Vzdrževanje J. Nasveti za upravljanje K. Odpravljanje težav L. Garancijska izjava M. Tehnične karakteristike

PREBERITE TA NAVODILA ZA UPORABO

V njih boste našli veliko uporabnih nasvetov kako pravilno upravljati z napravo in jo vzdrževati. V poglavju J »Odpravljanje težav« boste našli odgovore na vprašanja pri pogostih težavah z napravo. Če boste ob težavi poglavje prebrali, Vam morda ne bo potrebno klicati servisa.

1. NAJPREJ PREBERITE TA NAVODILA

2. V PRIMERU DVOMA SE POSVETUJTE S PRODAJALCEM

SLO

SLO

167

VARNOSTNA NAVODILA

Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih, kot so dnevna soba, kuhinja ali garaža, in v normalnih bivalnih pogojih. Naprava mora biti priključena na 230 V~ / 50 Hz ozemljeno vtičnico. Če uporabljate model S(C)5xxx & S(C)41xx, ga morate priključiti neposredno na vir električne energije.

POMEMBNO

• Naprava MORA biti vedno priključena v ozemljeno vtičnico. Če vtičnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtič enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom.
• Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdrževanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja.

Preden napravo priključite, preverite sledeče:

• Napetost izvora mora ustrezati napetosti varovalk, navedeni na etiketi razreda na sami napravi.
• Vtičnica in električno omrežje morata ustrezati toku, navedenem na etiketi razreda na napravi. • Vtič na kablu naprave mora ustrezati vtičnici.
• Napravo postavite na ravno in trdno površino.

SLO

Če ste glede električne instalacije v dvomu, naj jo najprej preveri in po potrebi priredi kvalificiran električar.

• Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.
• Ne prekrivajte vhodnih ali izhodnih odprtin za zrak.
• Naprava ne sme priti v stik s kemikalijami.
• Naprave ne škropite in ne potapljajte v vodo. Če v enoto vdre voda, napravo ugasnite in jo izključite iz električnega omrežja.
• V odprtine naprave ne vstavljajte rok, prstov ali predmetov.
• Nikoli je ne priključite na električno omrežje s pomočjo električnega podaljška. Če vtičnica ni na voljo, naj jo vgradi kvalificiran električar.
• Vsako popravilo ali vzdrževanje naprave naj opravi servis. Držite se postopkov, opisanih v teh navodilih za uporabo.
• Kadar naprave ne uporabljate, vedno prekinite električno napajanje.
• Poškodovan kabel ali vtičnico naj takoj zamenja serviser.
• Naprave ne prižigajte ali ugašajte tako, da bi izvlekli ali vstavili vtič v električno vtičnico. Vedno uporabite za to namenjeni gumb na napravi ali daljinskem upravljalcu.
• Naprave ne razstavljajte, kadar deluje. Pred tem vedno izvlecite vtič iz električne vtičnice.
• Pred čiščenjem ali popravilom naprave jo vedno izklopite iz električnega omrežja. • V tok zraka ne postavljajte plinskih grelcev, peči ali pečic.
• Naprave se ne dotikajte z mokrimi rokami.
• Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseže določenega z lokalno zakonodajo.

električar

Dolžnost uporabnika je, da preveri, ali je naprava v skladu

z lokalnimi predpisi.

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.
• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.
• Ne stojte v direktnem toku zraka.
• Nikoli ne pijte iz naprave izločene vode.
• Naprave nikoli ne spreminjajte. Ne odstranjujte izolacijskega materiala.
• Če je napajalni kabel poškodovan, ga mora zamenjati pooblaščeni servis ali druge usposobljene osebe, da bi se izognili morebitnim nevarnostim.

OPOZORILO - Ne uporabljajte naprave, kadar so poškodovani kabel, vtič, ohišje ali kontrolna plošča naprave. Pazite, da se kabel ne zatakne in da ne pride v stik z ostrimi robovi. - Ob neupoštevanju teh navodil, veljavnost garancije preneha.

Opomba o fluoriranih plinih

1. Ta klimatska naprava vsebuje fluorirane pline. Več informacij o tipu in količini vsebovanega plina najdete na etiketi na sami napravi.
2. Montaža, servis, vzdrževanje in popravilo enote morajo biti izvedeni s strani pooblaščenega serviserja.
3. Montaža in reciklaža izdelka morata biti izvršena s strani pooblaščenega serviserja.
4. Če ima naprava vgrajen sistem detekcije uhajanja plina, je potrebno preizkus morebitnega puščanja plina izvesti vsaj enkrat letno.
5. Priporočljivo je voditi dnevnik vseh izvedenih preizkusov morebitnega puščanja plina.
6. Ta klimatska naprava je hermetično zaprta enota, ki vsebuje fluorirane pline.

B IMENA DELOV

Notranja enota NOTRANJA ENOTA ③ ④ ⑤ ZUNANJA ENOTA Zunanja enota ⑥

⑦ ⑧

Zračni filter (za čelno ploščo)

Čelna plošča

Odprtine za izpuh zraka

Prikazovalnik

Daljinski upravljalec (za podrobnosti

glej poglavje D)

Cevi hladilne tekočine in cevi za odvod

kondenzirane vode (Cevi modelu

S(C)5xxx & S(C)41xx niso priložene)

Odprtine za vstop zraka (stranske in

prednje)

Odprtine za izpuh zraka

VEDITE Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

SLO

SLO

171

PRIKAZ FUNKCIJ NA PRIKAZOVALNIKU NOTRANJE ENOTE

on za 3 sekunde, ko:

• TIMER ON je nastavljen

- Funkcije FRESH, SWING, TURBO ali SILENCE so vklopljene

OF za 3 sekunde, ko:

• TIMER OFF je nastavljen

- Funkcije FRESH, SWING, TURBO ali SILENCE so izključene

cF pri odtaljevanju (enote za hlajenje in ogrevanje)

dF ko je vklopljena funkcija proti hladnemu zraku (enote za hlajenje in ogrevanje)

FP ko je vklopljena zaščita pred zamrznitvijo (nekatere enote)

ko je aktivirana funkcija Wireless Control (nekatere enote)

88 ko je aktivirana ECO funkcija (nekatere enote), se 88 postopoma osvetljuje kot E - C - O -

nastavljena temperatura – E ..... enem sekundnem intervalu

V drugih načinih bo naprava prikazala nastavitev temperature.

V načinu ventilatorja in suha bo naprava prikazala sobno temperaturo.

C TEMPERATURNO OBMOČJE DELOVANJA

Hlajenje, gretje in/ali razvlaževanje je primerno uporabljati pri naslednjih notranjih in zunanjih temperaturah:

	hlajenje	gretje	razvlaževanje
Sobna temperatura	17°C - 32°C	0°C - 30°C	10°C - 32°C
Zunanja temperatura	-25°C - 50°C	-15°C - 30°C	0°C - 50°C

POZOR

• Če je naprava uporabljana zunaj teh temperaturnih območij, se lahko vklopi varnostna funkcija in povzroči nenormalno delovanje naprave.
• Če naprava deluje v prostoru z rel. vlago višjo kot 80%, se na ohišju naprave lahko pojavi kondenz. Vzvod vertikalnega toka zraka postavite v največji stranski odmik in nastavite najhitrejšo stopnjo vrtenja ventilatorja.
• Za najboljše rezultate hlajenja in gretja zaprite vrata in okna.

D UPRAVLJANJE Z DALJINSKIM UPRAVLJALCEM

VEDITE!

- Z daljinskim upravljalcem vedno merite v sprejemnik na ohišju notranje enote. Med njima ne sme biti ovir, ker drugače sprejemnik ne bo zaznal signala daljinskega upravljalca. Za nemoteno delovanje je največja razdalja med obema lahko 6 – 7 m.

VEDITE

Daljinski upravljalec hranite na mestu, kjer njegov signal še lahko doseže sprejemnik na notranji enoti. Kadar uporabljate časovnik, daljinski upravljalec namreč ob določenem času samodejno začne oddajati signal notranji enoti. Kadar signal ne doseže nemoteno notranje enote, lahko pride do tudi do 15 minut dolgega časovnega zamika.

Opis funkcij na daljinskem upravljalcu fig. 1

① Gumb za vklop in izklop. S pritiskom na gumb napravo prižgete oz. ugasnete. ② Gumb izbire načinov delovanja. Z vsakim pritiskom na gumb se spremeni način delovanja. Vrstni red je sledeč: samodejno - hlajenje - razvlaževanje - gretje - ventiliranje

③ Gumb +: s pritiski na gumb lahko povečujete nastavljeno temperaturo do 30°C. ④ Gumb -: s pritiski na gumb lahko zmanjšujete nastavljeno temperaturo do 17°C. ⑤ Gumb ventilatorja: namenjen je nastavitvi hitrosti vrtenja ventilatorja. S pritiski na gumb izbirate med samodejnimi - nizkimi - srednjimi - hitrimi vrtljaji v tem vrstnem redu. Kadar naprava deluje v samodejnem načinu ali v načinu razvlaževanja, hitrosti vrtenja ventilatorja ne morete nastavljati. Hitrost vrtenja bo naprava krmilila samodejno. ⑥ Gumb nočnega delovanja SLEEP: S pritiskom na ta gumb aktivirate funkcijo ekonomičnega načina delovanja. S ponovnim pritiskom funkcijo deaktivirate. Funkcija je lahko vključena le v načinih delovanja hlajenje COOL, gretje HEAT in v samodejnem načinu delovanja AUTO. Ohranja najbolj udobno temperaturo. Naprava takrat v prvih dveh urah delovanja vsako uro samodejno poviša nastavljeno temperaturo za 1°C (v načinu hlajenja) oz. jo zniža za 1°C (v načinu gretja).

Naprava to prilagojeno temperaturo (nastavljena temperatura + ali - 2°C) vzdržuje naslednjih 5 ur.

Nato se naprava samodejno izklopi.

② Funkcija »SWING«: s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja rešetk za izpuh zraka. ⑧ Gumb za usmerjanje zraka: z njim spreminjate kot rešetk za izpuh zraka. Z vsakim pritiskom na gumb spremenite kot nihanja rešetk za 6 stopinj. Če bi kot nihanja rešetk lahko vplival na hlajenje ali gretje same naprave, naprava kot nihanja rešetk samodejno prilagodi. Ob pritisku na ta gumb se na prikazovalniku ne izpiše noben znak. Funkcija »SWING« (leva in desna): s pritiskom na gumb vklopite in nato izklopite funkcijo nihanja rešetk za izpuh zraka. ⑨ Gumb za vklop časovnika: s pritiskom na gumb nastavite čas samodejnega vklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega vklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 minut. Za deaktiviranje funkcije pritiskajte gumb toliko časa, dokler se na zaslonu ne izpiše 0.0. ⑩ Gumb za izklop časovnika: s pritiskom na gumb nastavite čas samodejnega izklopa naprave. Vsak pritisk na gumb podaljša časovni interval do samodejnega izklopa za 30 minut. Če nastavljeni interval preseže 10 ur, vsak ponovni pritisk na gumb interval podaljša za 60 minut. Za deaktiviranje funkcije pritiskajte gumb toliko časa, dokler se na zaslonu ne izpiše 0.0. ⑪ Z gumbom RESET izbrišete vse nastavitve. Naprava se vrne v osnovne nastavitve. ② Turbo tipka / tipka funkcije aktivnega čiščenja: kadar naprava deluje v načinu hlajenja (COOL), ob pritisku te tipke le-ta prične hladiti z največjo možno močjo. Za izklop te TURBO funkcije ponovno pritisnite tipko. Če tipko držite pritisnjeno (več kot 2 sekundi), aktivirate funkcijo aktivnega čiščenja. Naprava takrat prične s procesom čiščenja notranjosti uparjalnika in tako zmanjšuje možnost razmnoževanja bakterij. Z aktiviranjem te funkcije se hkrati prekličejo tudi vse nastavitve časovnika. Za izklop funkcije aktivnega čiščenja tipko ponovno pridržite pritisnjeno (več kot 2 sekundi). ③ Funkcija LOCK zaklene trenutne nastavitve naprave. Upravljalec ne reagira na pritiske na tipke, razen na tipko LOCK. S ponovnim pritiskom na gumb funkcijo LOCK izključite. ⑭ S tem gumbom ugašate in prižigate LED prikazovalnik na ohišju naprave. ⑤ Gumb za tiho delovanje/preprečevanje zmrzali: s pritiskom na ta gumb naprava deluje tiho z nivojem hrupa le 21 dB(A). Vrtljaji ventilatorja se znižajo na najnižji nivo. S pritiskom na gumb, daljšim od 2 sekund, naprava preklopi na način delovanja za preprečevanje zmrzovanja. Naprava prekliče nastavitve za temperaturo v domu in temperaturo nastavi na približno 8 °C. Na ta način preprečite zmrzovanje v vašem domu med hladnimi obdobji ob najmanjši možni porabi energije. Pri izboru tega načina se na zaslonu naprave prikaže »FP«. Ta gumb deluje samo v načinu za gretje. Za izhod iz načina za preprečevanje zmrzovanja v vašem domu: še enkrat pritisnite gumb.

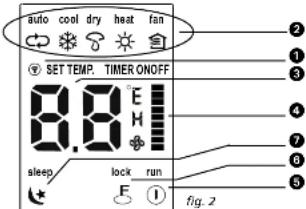

Nazivi in funkcije simbolov na zaslonu daljinskega upravljalca

① Simbol sprejemanja signala: simbol se prikazuje, kadar sprejemnik na ohišju notranje enote lovi signal iz daljinskega upravljalca. ② Simbol načina delovanja naprave. Izpisuje se trenutni način delovanja naprave: AUTO - COOL - DRY - HEAT - FAN (Samodejno - hlajenje - razvlaževanje - gretje - ventiliranje).

③ Zaslon upravljalca prikazuje nastavljeno temperaturo (17°C \~ 30°C) in nastavitve vklopa oz. izklopa časovnika. V načinu ventiliranja na zaslonu ni prikaza. ④ S pritiski na gumb FAN SPEED prehajate med hitrostmi vrtenja ventilatorja (AUTO - LOW ✉ - MED I - HIGH I). Izbrana nastavitev, z izjemo nastavitve AUTO, se izpiše na zaslonu. Kadar naprava deluje v načinu AUTO ali DRY, tudi vrtljaje ventilatorja krmili samodejno v načinu delovanja AUTO. ⑤ Prikaz vklopa naprave. Simbol je viden, ko napravo s pomočjo daljinskega upravljalca prižgete. ⑥ LOCK simbol sveti ob aktivni LOCK funkciji. ⑦ Prikaže se pod znakom za nočno delovanje. Za izbris izpisa ponovno pritisnite gumb SLEEP.

POZOR

Na sliki fig.2 so prikazani vsi simboli. Med dejanskim upravljanjem naprave pa so osvetljeni le simboli aktivnih funkcij.

Upravljanje z daljinskim upravljalcem

Vstavljanje baterij

Vedite: uporabljajte 2 LR03 AAA (1,5V) bateriji. Ne uporabljajte baterij, ki jih je možno polniti. 1. Odstranite pokrovček baterij v smeri puščice. 2. Vstavite bateriji kot je označeno. Pazite na pravilno pozicijo glede na pozitivni (+) in negativni (-) pol. 3. Zaprite pokrovček.

VEDITE

• Ko odstranite bateriji, se iz spomina daljinskega upravljalca izbrišejo vse nastavitve. Po vstavitvi novih baterij morate daljinski upravljalec ponovno programirati.
• Ko menjate bateriji, ne uporabite starih baterij ali baterij napačnega tipa. To lahko povzroči nepravilno delovanje daljinskega upravljalca.
• Če daljinskega upravljalca dalj časa ne uporabljate, izvlecite bateriji. Če bateriji stečeta, bi ga lahko poškodovali.
• Povprečna življenjska doba baterij pri normalni uporabi je 6 mesecev.
• Bateriji zamenjajte, kadar notranja enota ne odda več zvoka ali se simbol signala več ne izpiše na prikazovalniku.
• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

SAMODEJNO DELOVANJE

Ko je naprava pripravljena za uporabo (preverite, če je enota priključena v električno omrežje in če je v omrežju napetost), vključite napajanje. Lučka delovanja na prikazovalniku notranje enote takrat prične utripati.

1. Uporabite gumb za način delovanja MODE in določite samodejni način AUTO.
2. S pritiski na gumba + in - nastavite želeno sobno temperaturo.
3. S pritiskom na gumb za vklop/izklop napravo prižgete. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v samodejnem načinu AUTO, vrtenje ventilatorja samodejno kontrolira naprava.

Kadar je aktiven časovnik, so na zaslonu prikazane nastavitve samodejnega vklopa in izklopa naprave.

1. S ponovnim pritiskom na gumb za vklop/izklop napravo ugasnete.

VEDITE

- V načinu AUTO naprava sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem. Če Vam samodejni način delovanja ne ustreza, lahko ročno izberete poljuben način delovanja naprave.

Hlajenje, gretje in ventiliranje

1. Če Vam samodejni način delovanja ne ustreza, lahko s pritiskom na gumb ② ročno izberete poljuben način delovanja naprave: le hlajenje, gretje, ali ventiliranje.
2. S pritiski na gumba + in - ③ in ④ nastavite želeno sobno temperaturo.
3. S pritiski na gumb ventilatorja ⑤ izberite hitrost njegovih vrtljajev samodejno, nizko, srednje ali visoko.
4. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v nastavljenem načinu. S ponovnim pritiskom na gumb za vklop/izklop ① napravo ugasnete.

VEDITE

V načinu ventiliranja temperature ne morete nastavljati. Takrat je možno slediti le zgornjim korakom 1, 3 in 4.

Razvlaževanje

1. Pritisnite gumb MODE ② in izberite »DRY«.
2. S pritiski na gumba + in - ③ in ④ nastavite želeno sobno temperaturo.
3. Pritisnite gumb za vklop/izklop ①. Lučka delovanja na prikazovalniku notranje enote sveti. Naprava deluje v načinu razvlaževanja. S ponovnim pritiskom na gumb za vklop/izklop ① napravo ugasnete.

VEDITE

Zaradi razlike med nastavljeno temperaturo in dejansko temperaturo prostora bo naprava v načinu DRY – razvlaževanje dostikrat delovala samodejno, ne da bi se vključila načina COOL - hlajenje ali FAN – ventiliranje.

Nastavitev časovnika

Za nastavitev časa samodejnega vklopa oz. izklopa pritiskajte gumba za vklop in izklop časovnika ⑨ in ⑪. Časovni interval je lahko nastavljen na vrednosti med 0,5 in 24 ur.

1. Nastavitev časa samodejnega vklopa naprave. 1.1 Pritisnite gumb za vklop časovnika ⑨. Na zaslonu daljinskega upravljalca se izpiše »ON TIMER«, zadnji nastavljeni časovni interval vklopa in simbol »h«. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim vklopom naprave. 1.2 Pritiskajte gumb za vklop časovnika ⑨ in tako ponastavite interval. 1.3 Po nastavitvi časovnika poteče pol sekunde preden daljinski upravljalec napravi pošlje signal.
2. Nastavitev časa samodejnega izklopa naprave. 2.1 Pritisnite gumb za izklop časovnika ⑩. Na zaslonu daljinskega upravljalca se izpiše »OFF TIMER« ter v urah izraženi zadnji nastavljeni časovni interval izklopa. Sedaj lahko nastavite novi časovni interval, ki naj poteče pred samodejnim izklopom naprave. 2.2 Pritiskajte gumb za izklop časovnika ⑩ in tako ponastavite interval. 2.3 Po nastavitvi časovnika poteče pol sekunde preden daljinski upravljalec napravi pošlje signal.

Primer nastavitve časovnika

60 H Zagon klimatske naprave čez 6 ur. 1. Pritisnite gumb TIMER ON. Na zaslonu se prikaže zadnja nastavitev časa vklopa in znak „h“. 2. Pritisnite gumb TIMER ON, da se na zaslonu prikaže izpis „6:0h”. 3. Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON" in časovnik je aktiven.

Kombinirana uporaba časovnika

10 H (hkratna nastavitev časa vklopa in izklopa) TIMER OFF --> TIMER ON (On -> Stop -> Start operation) Ta funkcija je uporabna v primeru, kadar želite napravo ugasniti ob odhodu na spanje in jo ponovno vključiti naslednje jutro, ali ko se vrnete domov.

Primer:

Izklop naprave po dveh urah delovanja in njen ponoven zagon čez 10 ur. 1. Pritisnite gumb TIMER OFF. 2. Ponovno pritisnite gumb TIMER OFF, da se na zaslonu TIMER OFF izpiše 2.0h. 3. Pritisnite gumb TIMER ON. 4. Ponovno pritisnite gumb TIMER ON, da se na zaslonu TIMER ON izpiše 10h. 5. Po eni sekundi zaslon ponovno prične prikazovati temperaturo. Na zaslonu sveti izpis „TIMER ON OFF” in časovnik je aktiven.

VEDITE

- Če za vklop in izklop nastavite isti čas, se čas izklopa samodejno poveča za 0,5 ure (kadar je nastavljeni interval krajši od 10 ur) oziroma 1 uro (kadar je nastavljeni interval daljši od 10 ur).

• Čas vklopa oziroma izklopa spremenite tako, da pritisnete odgovarjajoči gumb časovnika in ponovno nastavite čas.
• Nastavljeni čas je relativen glede na dejanski čas. Časovni interval govori o zakasnitvi glede na trenutni čas.

POZOR

• Daljinski upravljalec ne sme priti v stik s tekočinami.

• Ne sme biti podvržen visokim temperaturam in sevanju.
• Sprejemnik signala na notranji enoti ne sme biti izpostavljen direktni sončni svetlobi. V nasprotnem primeru lahko pride do napačnega delovanja naprave.
• Ne uporabljajte starih in novih baterij hkrati. Nikoli ne uporabljajte različnih tipov baterij (npr. alkalne in mangan dioksidne).

E ROČNO DELOVANJE (BREZ DALJINSKEGA UPRAVLJALNIKA)

Kako upravljati svojo enoto brez daljinskega upravljalnika.

Če vaš daljinski upravljalnik ne deluje, lahko svojo enoto upravljate ročno s tipko MANUAL CONTROL, ki se nahaja na notranji enoti. Upoštevajte, da ročno upravljanje ni dolgoročna rešitev in da je močno priporočljivo upravljanje enote z daljinskim upravljalnikom.

PRED UPORABO

Pred ročnim upravljanjem mora biti enota izklopljena.

upravljate svojo enoto:

Gumb MANUAL CONTROL se nahaja na desni strani plošče naprave.

Prvič pritisnite tipko MANUAL CONTROL, da aktivirate način FORCED AUTO.

Drugič pritisnite tipko MANUAL CONTROL, da aktivirate način FORCED COOLING.

1. Pritisnite gumb MANUAL CONTROL tretjič, da izklopite enoto.

POZOR

Za idealno delovanje naprave upoštevajte sledeče nasvete:

• Nastavite izpuh zraka tako, da ne piha direktno v ljudi.

• • Temperaturo nastavite tako, da dosežete območje ugodja. Temperature ne nastavljajte do mejnih vrednosti. • Zaprite vrata in okna. • Z uporabo časovnika nastavite želen čas vklopa naprave.
• V bližino odprtin za vstop in izstop zraka ne postavljajte predmetov. Tako lahko zmanjšate učinkovitost naprave, ali pa naprava lahko celo preneha delovati. Prepričajte se, da tok zraka ni oviran. Zrak mora neovirano doseči vse dele prostora in neovirano vstopati v napravo.
• Zračni filter redno čistite, da ne pride do zmanjšanja moči delovanja naprave. Priporočljivo je, da filtre očistite vsakih 14 dni.
• Naprava naj ne deluje z zaprtimi horizontalnimi rešetkami.

G NASTAVLJANJE KOTA IZPUHA ZRAKA

Ročica

Kot izpuha zraka pravilno nastavite, drugače lahko pride do neenakomerno porazdeljene temperature v prostoru in občutka neugodja. Položaj horizontalnih rešetk lahko nastavite s pomočjo gumba @ na daljinskem upravljalcu. Položaj vertikalnih rešetk nastavite ročno.

Nastavljanje izpuha zraka horizontalno (gor - dol)

Naprava izpuh zraka horizontalno samodejno nastavi glede na način delovanja v katerem se naprava nahaja.

Ročno nastavljanje izpuha zraka horizontalno (gor - dol)

Ko naprava deluje pritisnite gumb ⑧ »AIR DIRECTION« na daljinskem upravljalcu.

Tako horizontalne rešetke postavite v poljuben položaj. Naprava bo pri nadaljnjem delovanju samodejno nastavljala horizontalen izpuh zraka glede na nastavitve, ki ste jih določili z gumbom @ »AIR DIRECTION«.

Nastavitev vertikalnega izpuha zraka (levo - desno)

Med delovanjem naprave vertikalne rešetke poljubno ročno nastavite s pomočjo držala na rešetkah.

POZOR

Ne dotikajte se ventilatorja za rešetkami!

Samodejno nihanje horizontalnih rešetk (gor – dol)

• Ko naprava deluje pritisnite gumb ⑦ »SWING« na daljinskem upravljalcu.
• Za izklop funkcije gumb ⑦ pritisnite ponovno. S pritiskom na gumb ⑧ »AIR DIRECTION« rešetke »zaklenete« v želenem položaju.

POZOR

• Funkcij »AIR DIRECTION« in »SWING« ni možno uporabljati kadar naprava ne deluje (tudi ne kadar je časovnik aktiviran za samodejni vklop – ON TIMER).
• Naprave naj ne deluje (gretje ali hlajenje) daljši čas z navzdol obrnjenimi rešetkami za usmerjanje toka zraka. V nasprotnem primeru se lahko na horizontalnih rešetkah pojavi kondenz, ki bo kapljal na tla.
• Horizontalnih rešetk nikoli ne premikajte ročno. Premikate ju lahko le z gumboma »AIR DIRECTION« @ ali »SWING« 7). Z ročnim pomikanjem horizontalnih rešetk lahko povzročite napačno delovanje funkcije njihovega samodejnega pomika. Če pomik rešetk ne deluje pravilno, napravo ugasnite in ponovno vklopite.
• Če napravo prižgete takoj po izklopu le-te, lahko horizontalne rešetke mirujejo še 10 sekund po vklopu naprave.
• Naprave ne uporabljajte z zaprtimi horizontalnimi rešetkami.

KAKO NAPRAVA DELUJE

SAMODEJNO DELOVANJE

- Kadar naprava deluje v samodejnem načinu AUTO, (gumb 2 na daljinskem upravljaku), glede na nastavljeno in dejansko temperaturo prostora samodejno izbira med hlajenjem, gretjem ali le ventiliranjem.

• Naprava tako samodejno vzdržuje temperaturo prostora približno na nastavljeni vrednosti.
• Če vam samodejni način delovanja ne ustreza, lahko ročno sami izberete poljubni način delovanja.

SLEEP/EKONOMIČNO DELOVANJE

- S pritiskom na gumb »SLEEP« (5) medtem ko naprava hladi ali greje ter med samodejnim delovanjem AUTO vklopite nočno delovanje. Naprava samodejno zvišuje temperaturo za 1 °C na uro pri hlajenju in znižuje temperaturo za 1 °C na uro pri gretju. Temperatura se ustali na novi vrednosti po 2 urah in ostane nespremenjena naslednjih 5 ur. Po 5 urah se naprava izklopi. Hitrost vrtenja ventilatorja krmili naprava samodejno.

RAZVLAŽEVANJE

• Kadar naprava deluje v načinu razvlaževanja, takrat glede na razliko med dejansko in nastavljeno temperaturo prostora po potrebi samodejno prične razvlaževati zrak.
• V načinu razvlaževanja naprava nastavljeno temperaturo prostora vzdržuje s pomočjo stalnega vklapljanja in izklapljanja funkcije hlajenja oz. le ventiliranja. Vrtljaji ventilatorja so krmiljeni samodejno.
• Naprava zrak razvlažuje tudi takrat, ko deluje v načinu hlajenja.

VEDITE

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

VEDITE

Možno je, da bo sobna temperatura padla tudi takrat, kadar naprava ne razvlažuje. Zato je normalno, da hidrostat takrat kaže večjo relativno vlažnost. Kljub temu pa bo absolutna vlažnost v prostoru nižja. Seveda glede na povzročano vlago (ljudje, kuhanje itd.).

VZDRŽEVANJE

POZOR

Pred čiščenjem napravo ugasnite in jo izklopite iz električnega napajanja.

Čiščenje notranje enote in daljinskega upravljalca

POZOR

• Notranjo enoto in daljinski upravljalec očistite s suho krpo.
• Kadar je enota zelo umazana, za čiščenje lahko uporabite s hladno vodo navlaženo krpo.
• Čelna plošča enote se lahko sname in očisti z vodo. Nato jo obrišite s suho krpo.
• Za čiščenje ne uporabljajte kemično obdelanih krp ali metlic za prah.
• Za čiščenje ne uporabljajte bencina, razredčil, polirnih past ali podobnih kemikalij. Zaradi teh snovi lahko plastika razpoka ali se deformira.

Čiščenje zračnega filtra

Zamašen filter zmanjšuje moč naprave. Filter redno čistite vsakih 14 dni.

1. Dvignite pokrov čelne plošče notranje enote, dokler se ta ne zaskoči.
2. Filter primite za držalo, ga rahlo privzdignite, da ga lahko izvlečete iz njegovega ležišča, in ga nato potegnite navzdol.
3. Filter potegnite iz notranje enote naprave.

• Filter očistite vsakih 14 dni.

• Filter čistite s sesalnikom ali vodo.

1. Filtra iz aktivnega oglja ni mogoče čistiti. Ko je umazan, ne more več filtrirati neprijetnih vonjav. Takrat je potrebno ta filter zamenjati (pokličite servis). Filter je priporočljivo menjati dvakrat na sezono.
2. Zeleni 3M HAF filter je potrebno zamenjati, kadar je njegova površina umazana in pore zamašene. Filter je priporočljivo menjati dvakrat na sezono.

Nov filter

Priporočljiva menjava filtra

1. Po menjavi filtra iz aktivnega oglja in 3M HAF filtra krovni protiprašni filter vstavite nazaj v ležišče na ohišju naprave.
2. Preden ga vstavite nazaj v enoto, se prepričajte, da je filter popolnoma suh in brez fizičnih okvar.
3. Vstavite filter nazaj v njegovo ležišče.
4. Zgornji del zračnega filtra vstavite v enoto. Pri tem pazite, da sta levi in desni rob pravilno poravnana, nato filter potisnite v enoto.

Vzdrževanje

Če naprave ne nameravate uporabljati daljši čas, sledite naslednjim korakom:

SLO

SLO

181

1. Naprava naj 6 ur deluje v načinu ventiliranja. Tako boste posušili notranjost naprave.
2. Napravo ugasnite in izklopite iz električnega napajanja. Če uporabljate model S(C)3748, prekinite električno napajanje. Iz daljinskega upravljalnika izvlecite baterije.
3. Zunanjo enoto je potrebno redno čistiti in vzdrževati. To naj opravi servis.

Kaj preveriti pred delovanjem

• Preverite, da električne žice niso poškodovane ali izklopljene.
• Preverite, ali je vstavljen zračni filter.
• Če naprave dalj časa niste uporabljali, preverite, ali odprtine za vhod ali izpuh zraka niso blokirane.

POZOR

- Ko iz naprave odstranjujete filtre, se ne dotikajte kovinskih delov naprave. Na ostrih kovinskih delih bi se lahko poškodovali.

• Notranjosti enote ne čistite z vodo. To lahko poškoduje izolacijo in povzroči električni udar.
• Pred čiščenjem naprave jo ugasnite in izklopite varovalko.

NASVETI ZA UPRAVLJANJE

Med delovanjem naprave se lahko zgodi sledeče:

1. Varovanje naprave - varovalo kompresorja
2. Kompresorja ni mogoče vklopiti 3 minute po tem, ko preneha delovati.

Varovalo hladnega zraka

• Naprava ne omogoča izpuha hladnega zraka v načinu gretja, kadar je izmenjevalec toplote v notranji enoti na eni od sledečih nastavitev, nastavljena temperatura prostora pa še ni dosežena: a.) naprava je pravkar pričela greti, b.) vklopljeno je odtaljevanje, c.) gretje na nizko temperaturo.

Odtaljevanje

• Notranji ali zunanji ventilator se ustavita, ko se naprava odtaljuje.
• Na zunanji napravi se lahko ob ciklu gretja in nizki zunanji temperaturi ter visoki vlažnosti pojavi ivje, ki zmanjša moč delovanja naprave.
• Takrat naprava samodejno prekine z gretjem in se odtaja.
• Proces samodejnega odtaljevanja traja med 4 in 10 minutami, glede na zunanjo temperaturo in količino nabranega ivja.

2. Iz notranje enote izhaja bela meglica

• Ob visoki notranji vlagi in veliki temperaturni razliki zraka pri vstopni in izstopni odprtini zraka, se lahko v načinu hlajenja pojavi bela meglica.
• Bela meglica se lahko pojavi tudi takrat, ko naprava po končanem procesu samodejnega odtaljevanja prične delovati v načinu gretja.

3. Naprava oddaja šibak zvok

• Ko kompresor deluje ali takoj ko preneha delovati, lahko zaslišite šibak sikajoč zvok. Povzroča ga hladilna tekočina, ki se pretaka po ceveh.
• Ko kompresor deluje ali takoj ko preneha delovati, lahko zaslišite rahlo cviljenje. Povzroča ga širjenje oz. krčenje plastike v enoti zaradi spremembe temperature.
• Ko napravo prvič prižgete, lahko zaslišite zvok, ki ga oddajajo rešetke, ko se postavijo v nevtralni položaj.

4. Iz notranje enote izhaja prah

• To je normalen pojav, kadar naprava dalj časa ni bila v uporabi ali ob prvi uporabi naprave.

5. Iz notranje enote se širi vonj

- Naprava oddaja vonj (po pohištvu, cigaretni dim, gradbeni material ...), ki ga vsrka ob samem delovanju.

6. Naprava iz gretja ali hlajenja preklopi na le ventiliranje

- Ko temperatura prostora doseže nastavljeno, se kompresor izklopi, deluje le ventilator. Kompresor se zopet vklopi, ko se temperatura dvigne nad nastavljeno pri hlajenju oz. pade pod nastavljeno pri gretju.

1. Ko naprava hladi v prostoru z visoko relativno vlago (več kot 80%), z nje lahko kaplja voda. Horizontalne rešetke kar najbolj odprite in nastavite največje HIGH vrtljaje ventilatorja.

8. Gretje

- Med gretjem naprava toploto iz zunanje enote vleče v notranjo enoto in izpihuje vroč zrak. Kadar zunanja temperatura pade, se primerno zmanjša tudi pretok toplote v notranjo enoto. Hkrati se zaradi povečane razlike med zunanjo in notranjo temperaturo poveča temperaturna obremenjenost naprave. Če želene temperature takrat ne morete doseči le s klimatsko napravo, uporabite dodatno grelno telo.

9. Samodejni ponovni vklop

- Naprava se zaradi izpada električne energije izklopi. Ker ima naprava možnost samodejnega vklopa, se ob ponovni vzpostavitvi napajanja samodejno vklopi in pri tem ohrani vse programirane nastavitve.

10. Zaznavanje puščanja hladilnega sredstva

- Klimatska naprava ima vgrajen sistem za zaznavanje puščanja hladilnega sredstva.

Ko zunanja enota zazna pomanjkanje hladilnega sredstva, se klimatska naprava ustavi in notranja enota na zaslonu prikaže alarm EC.

Če se ta alarm vključi, ne zaganjajte več klimatske naprave in stopite v stik s svojim dobaviteljem.

K ODPRAVLJANJE TEŽAV

TEŽAVE IN NJIHOVO ODPRAVLJANJE

TEŽAVA

Napravo takoj izklopite, kadar pride do ene od sledečih nepravilnosti v delovanju. Takrat napravo izklopite iz omrežja in pokličite servis.

• Varovalka naprave ali glavna varovalka večkrat pregori. • Voda ali drugi predmeti prodrejo v napravo.
• Daljinski upravljalec ne dela ali deluje nepravilno.
• Drugi nenormalni pojavi.

Težava Vzrok Rešitev
Naprave ni moc prižgati.	Izpad elektricnega napajanja.	Pocakajte, da se napajanje zopet vzpostavi.
	Naprava ni priklopljena na elektricno napajanje.	Prevereite, ali je vtic pravilno vstavljen v elektricno vtkicno.
	Pregorela varovalka.	Zamenjajte varovalko / ponovno vklopite rele / resetirajte prekinjac.
	Baterijski vložki v daljinskem upravljalcu so prazni.	Zamenjajte baterije.
	Razdalja med daljinskim upravljalcem in sprejemnikom na notranji enoti je vecja kot 6 - 7 m, ali pa so vmes ovire.	Pribižajte daljinski upravljalec notranji enoti. Odstranite ovire. Daljinski upravljalec namerite v sprejemnik na notranji enoti.
	Nepravilna nastavitev casa s pomocjo casovnika.	Pocakajte ali izbrišite nastavitve casownika.
Naprava ne hliadi oz. ne greje dobro, kljub temu,da zrak piha iz naprave.	Neprimerno nastavljena temperatura.	Nastavite temperaturo pravilno. Za nalancen opis postopka preberite poglavje E "upravljanje z daljinskim upravljalcem".
	Zamašen zracni filter.	Ocistite zracni filter.
	Odorta so okna ali vrata v prostor.	Zaprite vrata ali okna.
	Odpritine za vpih ali izpih zraka na zunanji oz. notranji enoti so zamašne.	Ocistite reletke in napravo ponovno prižgite.
	Aktivirano varovalo 3 minutne zakasnitve vklopa kompresorja.	Pocakajte.
	Poteka odtaljevanje naprave.
Hitrosti ventilatorja ni moc nastavljati.	Naprava je v nacinu samodejnega delovanja.	Hírust ventilatorja je moc nastavljati le v nacinih delovanja grejle HEAT, hlajenje COOL In ventiliranje FAN.
	Naprava deluje v nacinu razvlaževanja.
Lucka TEMP. ne gori.	Naprava deluje v nacinu ventiliranja.	V načinu ventiliranja temperature ni moč nastavljati

Če težave ni mogoče odpraviti s pomočjo zgornjih nasvetov, pokličite servis.

POZOR

Popravilo naprave lahko izvede le pooblaščeni servis.

SLO

SLO

185

GARANCIJSKA IZJAVA

Klimatska naprava ima 48-mesečno garancijo na kompresor in 24-mesečno garancijo na ostale komponente, šteto od datuma nakupa.

1. V imenu proizvajalca servis zagotavlja, da bo proizvod pravilno deloval, če ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo.
2. Če je treba proizvod poslati pooblaščenemu serviserju ali uvozniku, vas prosimo, da priložite garancijski list, račun in kratek opis napake. Stroške prevoza do najbližjega servisa priznamo samo v primeru, ko je prevoz izveden z javnim prevozom (pošta, vlak) in z dokazilom o plačilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani.
3. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, če je bil proizvod uporabljan v skladu s prvo točko te izjave.
4. V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim.
5. Garancijski rok bo podaljšan za čas popravila.
6. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja.
7. Ta garancija se tudi ne nanaša na dele, podvržene obrabi (filtri, baterije ... itd.).
8. Garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalnega računa;
9. Rok zagotovljenega servisiranja je 7 let;
10. Izgube ali puščanja hladilnega sredstva zaradi nestrokovnega priklopa ali odklopa enot naprave s strani uporabnika naprave ali nepooblaščenega osebja garancija, ki velja za to napravo, ne krije. Prav tako so iz garancije izvzete vse okvare enot naprave, ki so posledica montaže, priklopa ali odklopa, ki niso v skladu z lokalnimi zakoni in predpisi in/ali s temi navodili za uporabo.

Če v teh navodilih ne najdete rešitve problema, se glede popravila naprave posvetujte s serviserjem. Če bi bilo napravo potrebno odklopiti iz električne napeljave, naj to v skladu z lokalnimi zakoni in predpisi naredi kvalificiran električar.

M TEHNIČNE KARAKTERISTIKE

Vitali	S 5625	S 5502	S 5341	SC 9529	SC 9522	SC 9648	SC 9729	SC 9735	SC 9743
Tyma densitivog	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera	Ugna un ruppo rupera
Vita equiputiva con rupera*	W 2668 (1172-1551)	3599 (1260-6474)	5268 (1905-8173)	2057 (1282-3544)	2057 (1282-3544)	9603 (1250-2007)	2067 (1252-3544)	2057 (1252-3544)	4599 (1752-8173)
Energia e contrata spesa*	64	64	64	64	64	64	64	64	64
Astron	6,7	6,7	6,7	6,7	6,7	6,7	6,7	6,7	6,7
Vota spesa con rupera*	W 2526 (990-2741)	3598 (1007-4884)	1190 (1977-8731)	3598 (1007-3598)	1190 (1977-8731)	3602 (1006-9002)	1191 (1972-2054)	3598 (1006-8007)	1900 (1900-5005)
Centa*	64	64	64	64	64	64	64	64	64
Biotica*	4,1	4,2	4,1	4,1	4,1	4,0	4,1	4,1	4,1
Vita recauturacanta*	L 2141	57	53	49	57	52	49	57	49
Pantana angina al petra	M 2,00	1,15	1,04	0,77	1,00	1,05	0,77	1,06	1,05
Pantana angina al peta	M 2,07	1,16	1,10	0,92	1,12	1,18	1,10	1,12	1,18
Ectria pedicata anguta	W 338-194	182 (185)	200 (188)	184 (181)	184 (181)	200 (183)	184 (181)	186 (185)	201 (184)
Nasabena	K 216-174	3598 (1007-501)	500 (1977-501)	3598 (1007-501)	500 (1977-501)	200 (1977-501)	500 (1977-501)	200 (1977-501)	200 (1977-501)
Tota non sial di teratopine	A	5,9-1,6	5,0-1,2	5,1-1,6	5,3-1,5	6,6-7,1	5,2-7,0	5,5-7,6	5,8-7,1
Vita latuinalisi alva	A	5,0	10	10	10	12	10	10	10
Vita patina subica*	m 4-10-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-2	m 4-10-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-2	m 4-12-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20 -	m 4-12-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-2	m 4-12,0	m 4-12-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-20-2
Parapmenta*	m 62-86	60-100	65-115	65-85	65-100	65-115	65-85	66-100	66-115
Caudal bordera di A.C.O.	W 414,0	W 314,0	W 314,0	W 414,0	W 414,0	W 414,0	W 414,0	W 314,0	W 314,0
Cerocentiva	M 900,0	M 900,0	M 900,0	M 900,0	M 900,0	M 900,0	M 900,0	M 900,0	M 900,0
Valori cercopotiva	A	A	A	A	A	A	A	A	A
Tecopontorica del impa.	10	17-30	17-30	17-30	17-30	17-30	17-30	17-32	17-33
Jupetone	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo	Dedruvati a cal. controlo
Dio. non spesi aplica	34	67,6	67,6	67,6	67,6	67,6	67,6	67,6	67,6
Fola	Amp. su. di sottani da la C.V. 201/81	Amp. su. di sottani da la C.V. 201/81	Amp. su. di sottani da la C.V. 201/81	Amp. su. di sottani da la C.V. 201/81	Amp. su. di sottani da la C.V. 201/81	Amp. su. di sottani da La C.V. 201/81	Amp. su. di sottani da La C.V. 201/81	Amp. su. di sottani da La C.V. 201/81	Amp. su. di sottani da La C.V. 201/81
Rosa variazona	H 34y	H 34x 552,0	H 34x 550,0	H 34x 550,0	H 34x 550,0	H 34x 550,0	H 34x 550,0	H 34x 550,0	H 34x 550,0
Iota variazona SLOP	M 558	M 558	M 558	M 558	M 558	M 558	M 558	M 558	M 558
Roostment cric.	Inserat	1,029 (1,000)	9,649	1,276	9,649	7,649	1,733	5,216	3,390
Tenera and di rupera tra	mm. 6,38-9,62	6,35-10,92	6,35-12,7-3,33	0,52	6,35-10,92	6,35-12,32	6,35-10,92	6,35-10,92	6,35-10,92
Aneria e rupera tra	mm. 11-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33 -	m 12-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33 33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-	m 12-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-	m 12,7-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33.33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-33-

* EN 14511-2011 / EN14825 ** Le za indikacijo *** Razvlaževanje pri 32 °C, 80 % rel. vlagi. **** EN12102-2008

Odpadne hišne električne naprave se ne smejo odvreči skupaj s hišnimi odpadki. Prosimo, reciklirajte, kjer je to mogoče. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliranja.

Če se električne naprave odlagajo na zemeljskih smetiščih, lahko iz njih v podtalnico odtekajo nevarne snovi, ki tako vstopijo v prehranjevalno verigo in ogrozijo vaše zdravje in dobro počutje. Ob nakupu nove naprave mora prodajalec po določbah zakona brezplačno prevzeti vašo staro napravo.

Baterij ne mečite v ogenj, ker lahko eksplodirajo ali izpustijo nevarne snovi.

Kadar menjate daljinski upravljalnik ali je ta uničen, izvlecite baterije in jih odložite skladno s predpisi, saj so nevarne za okolje.

Okoljevarstveni zaznamek:

Naprava vsebuje fluorirane toplogredne pline, opisane v Kjotskem protokolu. Servisirati ali razstaviti jo sme le šolana oseba.

Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 2088. Zato ga ne spuščajte v ozračje.

Internet:

Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši spletni strani, na povezavi www.glima.com.

SLO

SLO

189
