Man_TS825-TS832-TS848-TSCS825-TSCS832-TSCS1025-TSCS1032 ('18) V2.indd 110 02-11-18 11:49111 VSEBINA A Varnostna navodila B Imena delov C Pred uporabo D Upravljanje naprave E Vzdrževanje F Temperaturno območje delovanja G Odpravljanje težav H Tehnične karakteristike

Man_TS825-TS832-TS848-TSCS825-TSCS832-TSCS1025-TSCS1032 ('18) V2.indd 111 02-11-18 11:49A VARNOSTNA NAVODILA Izdelek uporabljajte le, če je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Naprava mora biti priključena na 220-240 V~/ 50 Hz ozemljeno vtičnico. !POMEMBNO

• Naprava MORA biti vedno priključena v ozemljeno vtičnico. Če vtičnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtič enostavno dostopen. Pozorno preberite ta navodila in sledite opisanim postopkom.

• Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdrževanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja. Preden napravo priključite, preverite sledeče:

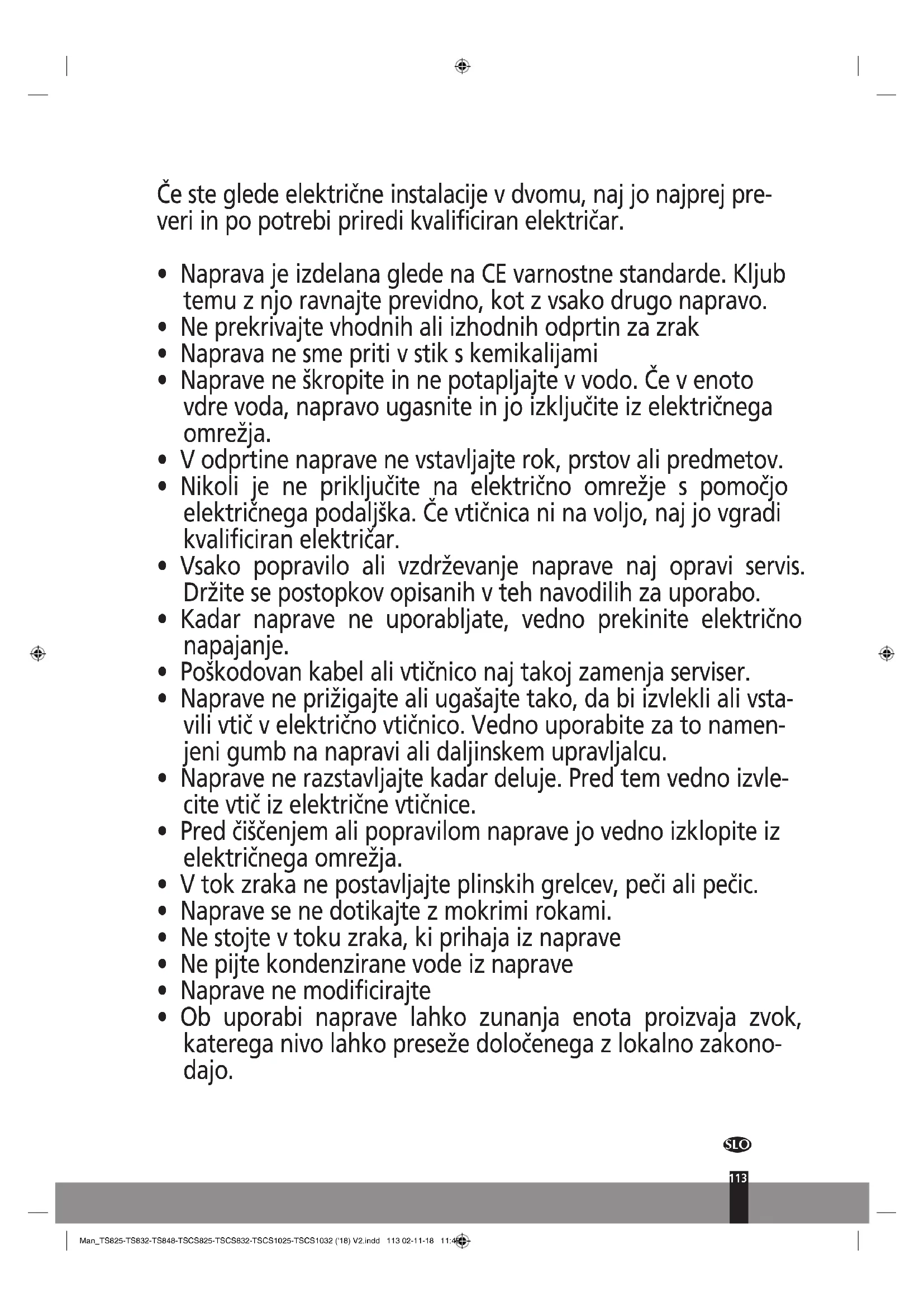

• Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.

• Ne prekrivajte vhodnih ali izhodnih odprtin za zrak

• V odprtine naprave ne vstavljajte rok, prstov ali predmetov.

• Nikoli je ne priključite na električno omrežje s pomočjo električnega podaljška. Če vtičnica ni na voljo, naj jo vgradi kvalificiran električar.

• Vsako popravilo ali vzdrževanje naprave naj opravi servis. Držite se postopkov opisanih v teh navodilih za uporabo.

• Kadar naprave ne uporabljate, vedno prekinite električno napajanje.

• Pred čiščenjem ali popravilom naprave jo vedno izklopite iz električnega omrežja.

• Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseže določenega z lokalno zakono- dajo.

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen če jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.

• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.

• Napravo lahko uporabljajo otroci starejši od 8 let in osebe z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, kadar so pod nad- zorom ali so jim dana razumljiva navodila za varno uporabo in kadar razumejo z uporabo naprave povezane nevarnosti.

• Otroci se z napravo ne smejo igrati.

• Otroci ne smejo čistiti naprave ali opravljati vzdrževalna dela na napravi brez nadzora. !OPOZORILO

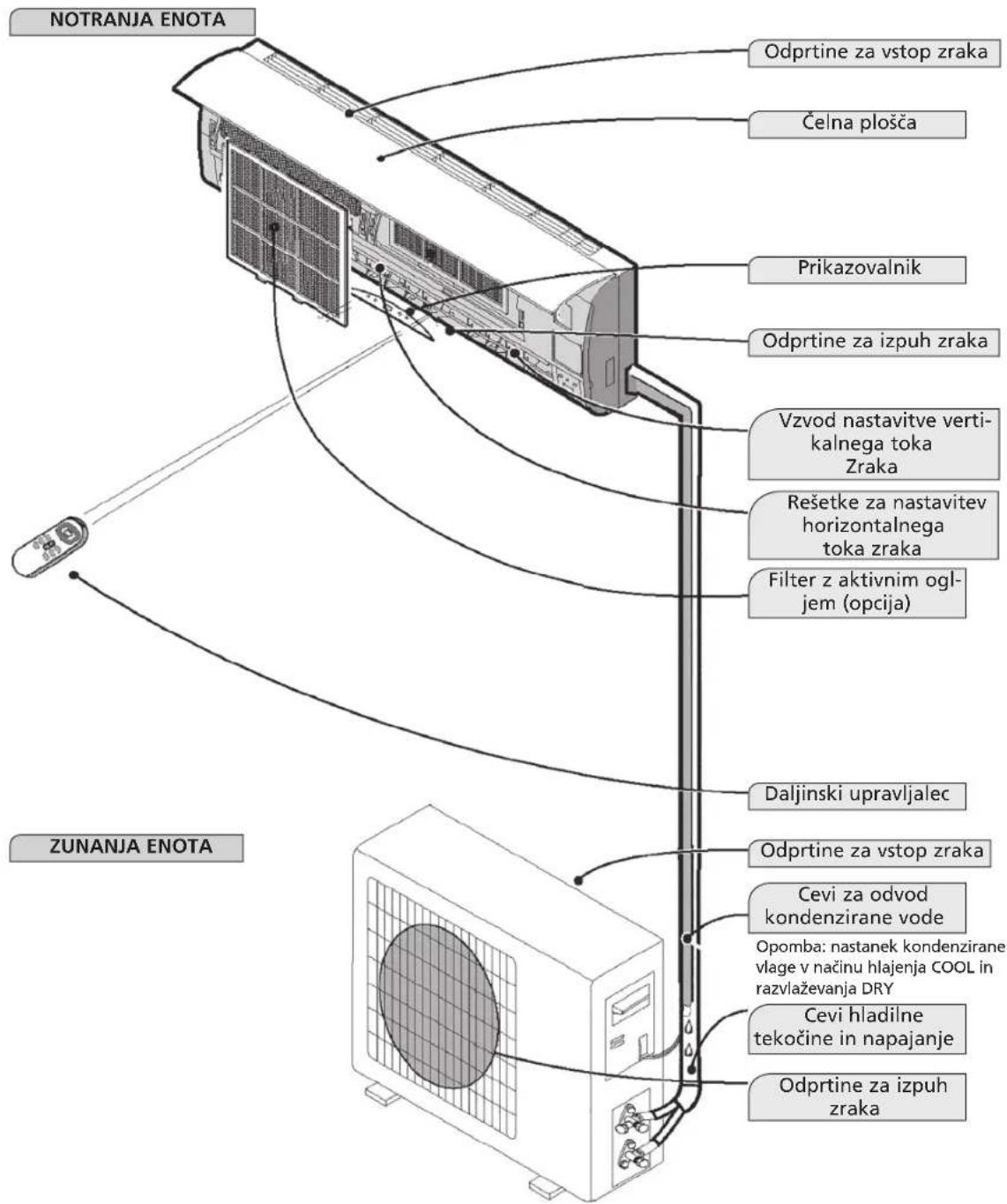

Man_TS825-TS832-TS848-TSCS825-TSCS832-TSCS1025-TSCS1032 ('18) V2.indd 114 02-11-18 11:49B IMENA DELOV Odprtine za vstop zraka Čelna plošča Prikazovalnik Odprtine za izpuh zraka Vzvod nastavitve verti- kalnega toka Zraka Rešetke za nastavitev horizontalnega toka zraka Filter z aktivnim ogl- jem (opcija) Daljinski upravljalec Odprtine za vstop zraka Cevi za odvod kondenzirane vode Cevi hladilne tekočine in napajanje Odprtine za izpuh zraka NOTRANJA ENOTA ZUNANJA ENOTA Opomba: nastanek kondenzirane vlage v načinu hlajenja COOL in razvlaževanja DRY Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

Man_TS825-TS832-TS848-TSCS825-TSCS832-TSCS1025-TSCS1032 ('18) V2.indd 115 02-11-18 11:49C PRED UPORABO Pred uporabo klimatske naprave morate preveriti in nastaviti.naslednje. Nastavitve daljinskega upravljalca Daljinski upravljalnik NI tovarniško nastavljen na funkcijo hlajenja ali gretja Ti funkciji morate nastaviti sami. Ob vsaki menjavi baterij daljinskega upravljalca na njegovem zaslonu utripa puščica za gretje “Heat” ali hlajenje “cool”. Glede na tip klimatske naprave, ki ste jo kupili, daljinski upravljalnik lahko nastavite na naslednji način: Ko puščica “Heat” utripa pritisnite katerikoli gumb, nastavljeno je gretje. Ko puščica “Cool” utripa pritisnite katerikoli gumb, nastaviljeno je hlajenje. Če na daljinskem upravljalniku v 10 sekundah ne pritisnete nobene tipke, se naprava samodejno postavi v način hlajenja.

2. LED funkcije nočnega delovanja

Sveti, kadar je funkcija nočnega delovanja aktivna.

2. Vstavite baterije kot je označeno. Pazite na pravilno pozicijo glede na pozitivni (+) in negativni (-) pol.

3. Zaprite pokrovček.

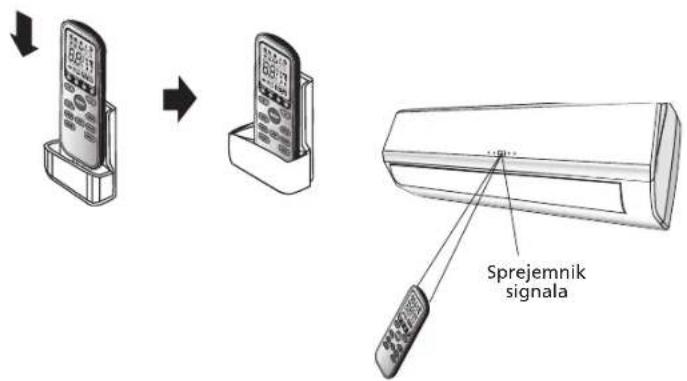

Vedite: uporabljajte 2 LR03 AAA (1,5V) baterije. Ne uporabljajte baterij, ki jih je možno polniti. Ko izpis na zaslonu bledi zamenjajte baterije z drugimi istega tipa (glej zgoraj). Shranjevanje daljinskga upravljalca in nasveti za uporabo Daljinski upravljalnik lahko hranite v držalu, ki ga pritrdite na steno. Uporaba daljinskega upravljalca Usmerite daljinski upravljalnik proti sprejemniku signala na notranji enoti klimatske naprave. Klimatsko napravo lahko tako krmilte do razdalje 7 metrov. Sprejemnik signala

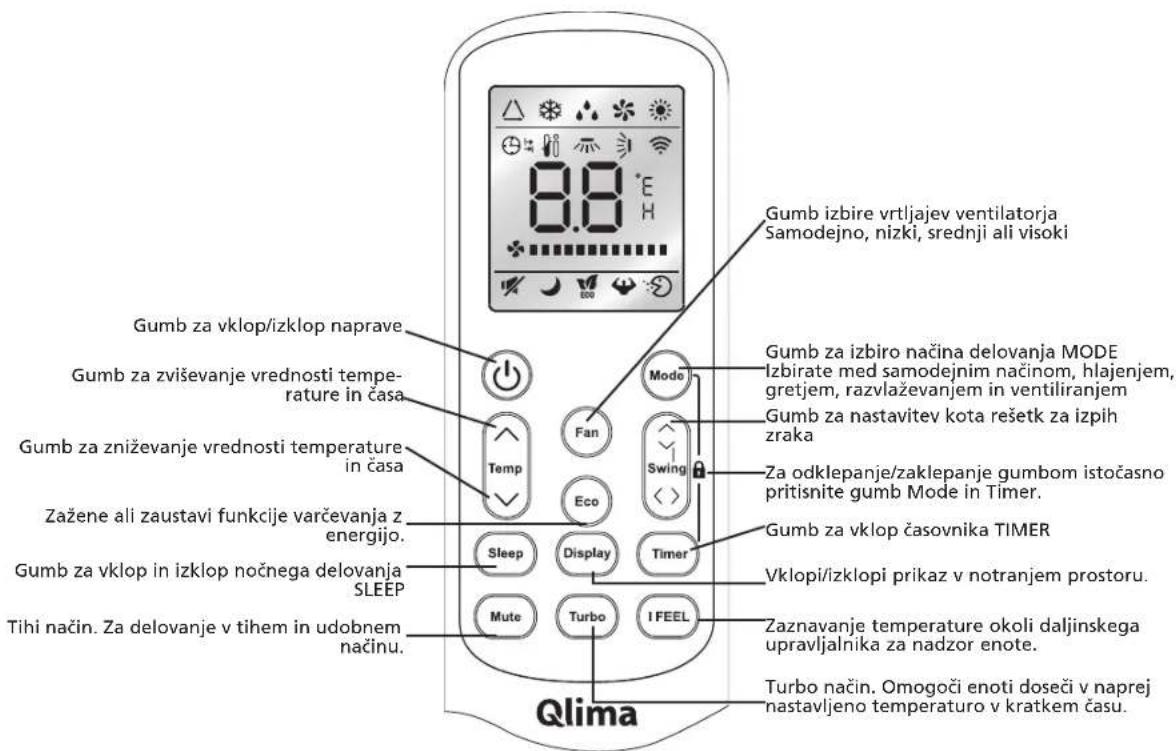

Gumb za vklop in izklop nočnega delovanja SLEEP Gumb za izbiro načina delovanja MODE Izbirate med samodejnim načinom, hlajenjem, gretjem, razvlaževanjem in ventiliranjem Gumb za zniževanje vrednosti temperature in časa Gumb za zviševanje vrednosti tempe- rature in časa Gumb izbire vrtljajev ventilatorja Samodejno, nizki, srednji ali visoki Gumb za nastavitev kota rešetk za izpih zraka Gumb za vklop/izklop naprave Za odklepanje/zaklepanje gumbom istočasno pritisnite gumb Mode in Timer. Vklopi/izklopi prikaz v notranjem prostoru. Zaznavanje temperature okoli daljinskega upravljalnika za nadzor enote. Turbo način. Omogoči enoti doseči v naprej nastavljeno temperaturo v kratkem času. Tihi način. Za delovanje v tihem in udobnem načinu. Zažene ali zaustavi funkcije varčevanja z energijo. Gumb za vklop časovnika TIMER Man_TS825-TS832-TS848-TSCS825-TSCS832-TSCS1025-TSCS1032 ('18) V2.indd 117 02-11-18 11:49NAVODILA ZA UPRAVLJANJE Način samodejnega delovanja FEEL V načinu FEEL naprava v odvisnosti od sobne temperature sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliran- jem. Usmerite daljinski upravljalec v klimatsko napravo.

Več kot 26 °C Hlajenje 23 °C

2. Za izbiro želenega načina delovanja pritiskajte gumb za izbiro načina delovanja MODE.

4. V načinu ventiliranja želene temperature ni možno nastavljati. Nastavljajo se lahko le obrati ventila

torja. S tipko FAN lahko izbirate med nizkimi LOW, srednjimi MID in visokimi HIGH obrati. Kadar je nastavljeno samodejno uravnavanje obratov (AUTO) se obrati nastavljajo na najbolj primerno vrednost. Kadar se sobna temperatura približuje nastavljeni temperaturi, se ventilator vrti vse počasneje. Značilnosti načina delovanja gretje HEAT Predgrevanje Do pretoka zraka iz notranje enote pride 2 – 5 minut po aktiviranju funkcije gretja. Po končanem gretju Notranji ventilator deluje še 2 - 5 minut po izklopu funkcije gretja. Odtaljevanje Med gretjem naprava za svoje optimalno delovanje občasno samodejno odtaljuje kompresor. Ta postopek ponavadi traja 2-10 minut. Med odmrzovanjem se ventilator ustavi. Po končanem postopku odtaljevanja se funkcija gretja zopet samodejno zažene. Način delovanja razvlaževanje DRY Usmerite daljinski upravljalec v klimatsko napravo.

2. Za izbiro DRY načina delovanja pritiskajte gumb za izbiro načina delovanja MODE. Naprava sedaj

naprava samodejno nadaljuje z delovanjem, ko sobna temperatura doseže 20 °C. Pri izklopu načina razvlaževanja, naprava vrtljaje ventilatorja samodejno nastavi v samodjeni način AUTO. V načinu razvlaževanja želene temperature ni možno spreminjati. Le-ta je samodejno nastavljena na 18 ° C ČASOVNIK Z gumbom TIMER lahko s pomočjo časovnika ob odhodu z doma nastavite čas samodejnega vklopa naprave. Tako bo ob Vaši vrnitvi domov v prostoru že prijetna temperatura. Po potrebi (npr. ponoči) lahko časovnik izklopite. NASTAVITEV ČASOVNIKA Za nastavitev časa samodejnega vklopa sledite naslednjim korakom: (daljinski upravljalec in klimatska naprava sta izklopljena):

ki naj poteče do vklopa v interval med 0 in 10 urami lahko nasta- vljate v korakih po pol ure, v intervalu med 10 in 24 urami pa po korakih ene ure.

8. Ob ponovnem pritisku na gumb TIMER H preneha utripati, na prikazovalniku pa se izpiše čas vklopa.

9. S ponovnim pritiskom na gumb TIMER resetirate nastavitve časovnika.

VEDITE: Če med programiranjem v 10 sekundah ne pritisnete nobenega gumba, se daljinski upravlajalec izklopi. Za nastavitev časa samodejnega izklopa sledite naslednjim korakom: (daljinski upravljalec in klimatska naprava sta vklopljena):

med 0 in 10 urami lahko nastavljate v korakih po pol ure, v intervalu med 10 in 24 urami pa po korakih ene ure.

VEDITE: Če med programiranjem v 10 sekundah ne pritisnete nobenega gumba, se daljinski upravlajalec izklopi. Opomba: Če pritisnite gumb za vklop/izklop naprave kadar na prikazovlaniku utripa H” prikazovalnik prikaže nastavljeno temperature. Takrat lahko z gumboma g in h spreminjate temperaturo. Ob pritisku na gumb časovnika TIMER se na prikazovalniku zopet izpiše čas*, ki ga lahko sedaj spreminjate. Ob ponovnem pritisku na gumb TIMER se shranijo nove nastaitve, na prikazovalniku pa se izpiše čas do samo- dejnega izklopa naprave.

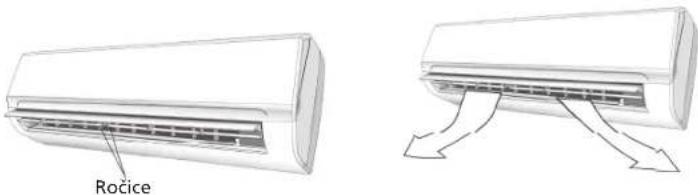

Horizontalno smer toka zraka lahko premikate ročno s pomočjo ročice na horizontalnih lamelah. Ročice Nočno delovanje SLEEP Ko klimatska naprava deluje sledite spodnjim korakom.

1. Za vklop funkcije pritisnite gumb SLEEP.

2. Za izbiro drugega načina delovanja in izklop funkcije nočnega delovanja ponovno pritisnite gumb

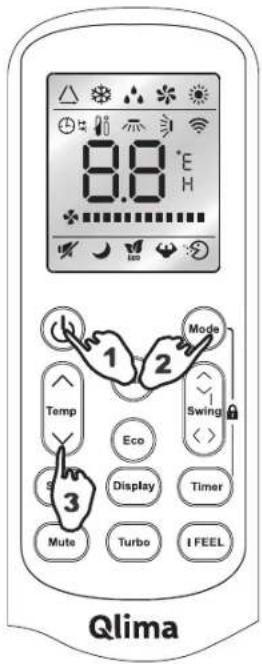

3. V samodejnem načinu FEEL naprava viša oz. niža temperaturo, kot je opisano v zgornjih dveh točkah.

Ali bo naprava temperaturo višala ali nižala je odvisno od trenutno aktivnega načina delovanje – gretje ali hlajenje. Po 10 urah delovanja v SLEEP načinu se naprava samodejno izklopi. Način SLEEP je možno aktivirati le kadar naprav deluje v načinih FEEL, hlajenje ali gretje. Funkcija TURBO Pritisnite gumb TURBO, tako da bo enota delovala posebej močno. V načinu COOL/HEAT/FAN pri izbiri nači- na TURBO se uporablja najvišjo nastavitev ventilatorja in vnaprej nastavljeno temperaturo 16°C v načinu COOL in 31°C v načinu HEAT. Za inaktiviranje stanja vnaprejšnjih nastavitev ga pritisnite znova.

Čiščenje čelne plošče

3. Ploščo čistite s čisto in suho krpo. Za trdovratno umazanijo krpo zmočite z mlačno vodo (največ 30˚ C).

4. Za čiščenje ne uporabljajte agresivnih čistil kot, so bencin ali polirne paste.

5. V notranjo enoto ne zlivajte vode. Nevarnost električnega udara!

6. Čelno ploščo ponovno zaprite in pritisnite nas mesto označeno z B,da se plošča zaskoči.

Čiščenje filtra Flter je potrebno redno čistiti. Sledite naslednjim korakom:

1. 1. Napravo izključite in vtič potegnite iz električne vtičnice.

- Odprite čelno ploščo. - Primite ročico in izvlecite filter.

2. Filter očisitite in ga vrnite vležišče.

Za trdovratno umazanijo uporabite toplo vodo in prašek. Po končanem čiščenju filter popolnoma osušite. Filtra ne postavljate na direktno sončno svetobo.

3. Zaprite čelno ploščo.

Kadar naprava deluje v zelo prašnih prostorih jo je potrebno čistiti vsak drugi teden.

cem Elektronsko zdalj.upravljal- cem Elektronsko zdalj.upravljal- cem Elektronsko zdalj.upravljal- cem Elektronsko zdalj.upravljal- cem Elektronsko zdalj.upravljal- cem Elektronsko zdalj.upravljal- cem Daljinsko upravljanje DA DA DA DA DA DA DA Filtriprotiprašnifilterprotiprašnifilterprotiprašnifilterprotiprašnifilterprotiprašnifilterprotiprašnifilterprotiprašnifilter Hladilno sredstvo K / g R410a / 650 R410a / 780 R410a / 1200 R410a / 800 R410a / 1000 R410a / 800 R410a / 1000 Hladilno sredstvo GWP 2088 2088 2088 2088 2088 2088 2088

Teža notranja enota kg 8 8 10,0 10 10 10 10 Teža zunanja enota kg 26 26 37,0 30 32 30 32 Bruto teža notranja enota kg 10 10 13,0 18 18 18 18 Bruto teža zunanja enota kg 29 29 41,0 35 37 35 37 Jakost hrupa notranja enota (maks) dB(A) 40 40 43 Jakost hrupa zunanja enota (nom) dB(A) 50 50 65 53 50 50 50 Jakost hrupa notranja enota (min.) dB 27 27 40 40 40 40 Varovalka notranja enota IP IPX0 IPX0 IPX0 IPX0 IPX0 IPX0 IPX0 Varovalka zunanja enota IP IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 IPX4 Varovalka AC 250V/3.15A AC 250V/3.15A AC 250V/3.15A AC 250V/3.15A AC 250V/3.15A AC 250V/3.15A AC 250V/3.15A Man_TS825-TS832-TS848-TSCS825-TSCS832-TSCS1025-TSCS1032 ('18) V2.indd 124 02-11-18 11:49Odpadne hišne električne naprave se ne smejo odvreči skupaj s hišnimi odpadki. Prosimo reciklirajte, kjer je to mogoče. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliran- ja. Če se električne naprave odlagajo na zemeljskih smetiščih lahko iz njih v podtalnico odtekajo nevarne snovi, ki tako vstopijo v prehranjevalno verigo in ogrozijo vaše zdravje in dobro počutje. Ob nakupu nove naprave mora prodajalec po določbah zakona brezplačno prevzeti vašo staro napravo. Okoljevarstveni zaznamek: Naprava vsebuje fluorirane toplogredne pline opisane v Kjotskem protokolu. Servisira ali razstavi jo lahko le šolana oseba. Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 1975. Zato ga ne spuščajte v ozračje. Internet: Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši spletni strani, na povezavi- www.qlima.com.

Če želite dodatne informacije, obiščite spletno mesto podjetja na naslovu www.qlima.com ali pokličite na telefonsko (www.qlima.com).
