MANUALE UTENTE TS832 QLIMA

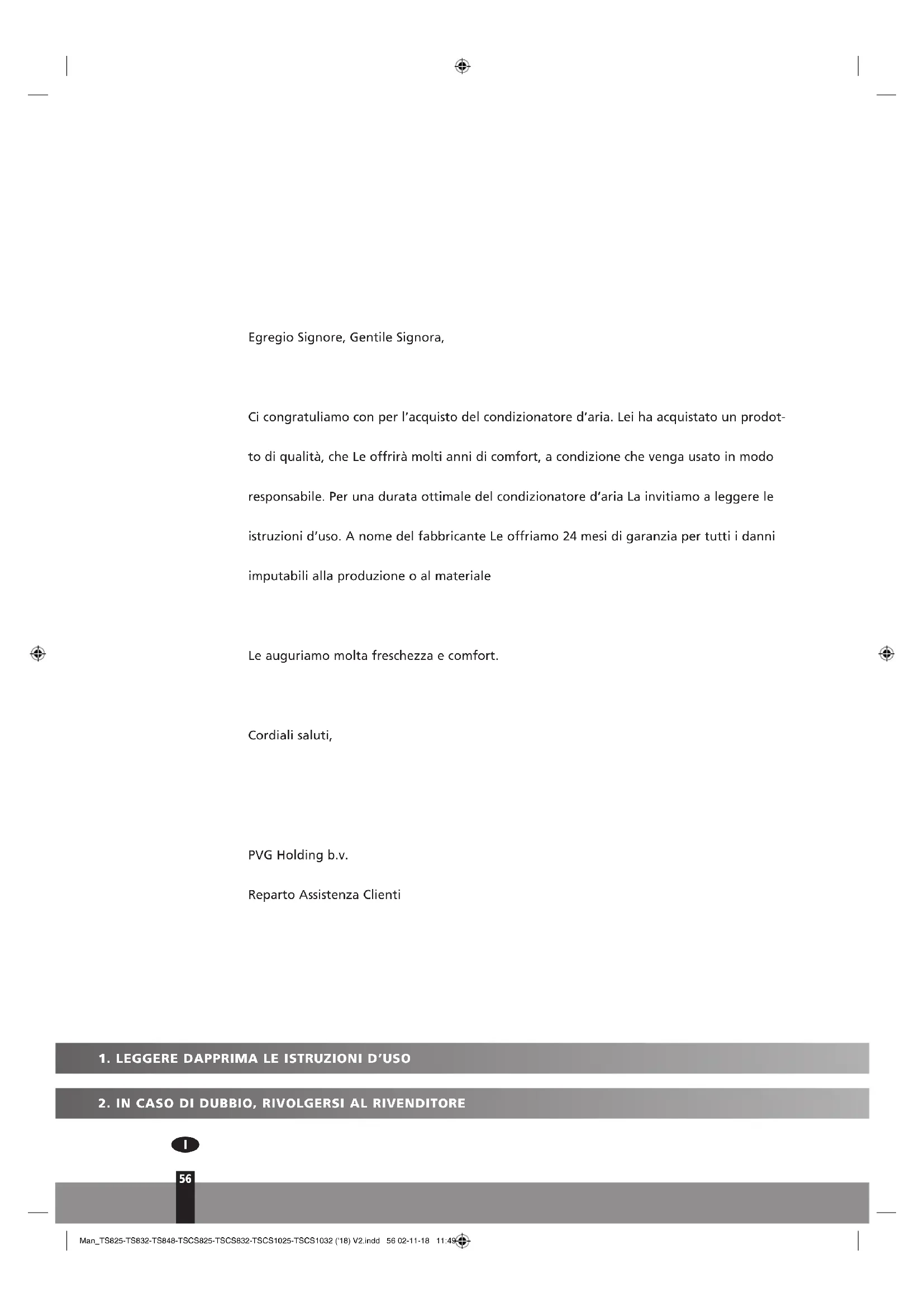

Ci congratuliamo con per l'acquisto del condizionatore d'aria. Lei ha acquistato un prodotto di qualità, che Le offrirà molti anni di comfort, a condizione che venga usato in modo responsabile. Per una durata ottimale del condizionatore d'aria La invitiamo a leggere le istruzioni d'uso. A nome del fabbricante Le offriamo 24 mesi di garanzia per tutti i danni imputabili alla produzione o al materiale

Le auguriamo molta freschezza e comfort.

Cordiali saluti,

PVG Holding b.v.

Reparto Assistenza Clienti

1. LEGGERE DAPPRIMA LE ISTRUZIONI D'USO

2. IN CASO DI DUBBIO, RIVOLGERSI AL RIVENDITORE

CONTENUTO

A Istruzioni per la sicurezza
B Componenti
C Operazioni preliminari
D Istruzioni d'uso
E Manutenzione
F Temperature d'esercizio.
G Risoluzione dei problemi
H Condizioni della garanzia
I Scheda tecnica

A ISTRUZIONI PER LA SICUREZZA

Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come condizionatore d'aria nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. Per l'allacciamento dell'apparecchio utilizzare esclusivamente prese elettriche dotate di messa a terra, eroganti corrente a 220-240 V\~ / 50 Hz.

IMPORTANTE

- L'apparecchio DEVE essere sempre collegato ad una presa dotata di messa a terra. Se l'alimentazione di rete disponibile non ha la messa a terra, è vietato connettere l'apparecchio alla rete. Assicurarsi che sia sempre possibile accedere liberamente alla spina, dopo aver collegato l'apparecchio alla rete elettrica. Leggere accuratamente le presenti istruzioni ed osservarle scrupolosamente.

- Il condizionatore contiene un refrigerante ed è classificato come impianto pressurizzato. Si consiglia pertanto di contattare sempre un tecnico autorizzato per le installazioni e le manutenzioni del condizionatore. E' necessario revisionare e provvedere alla manutenzione dell'apparecchio annualmente, affidandosi esclusivamente a tecnici specializzati. La garanzia non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle presente istruzioni per l'uso.

Prima di collegare l'apparecchio alla rete elettrica, controllare i seguenti punti:

- La tensione (voltaggio) di alimentazione deve essere corrispondente al valore di tensione riportato nella targhetta di identificazione.

• La corrente prelevata tramite la presa a muro ed erogata dall'impianto di alimentazione di rete deve corrispondere ai valori indicati nella targhetta di identificazione dell'apparecchio.
• La spina sita all'estremità del cavetto di alimentazione dell'apparecchio deve essere utilizzabile con il tipo di presa a muro disponibile.
• L'apparecchio deve essere collocato e montato su una superficie stabile.

Far controllare la rispondenza dell'impianto elettrico domestico da un elettricista qualificato se sorgono dubbi rispetto all'utilizzabilità dell'apparecchio con l'impianto esistente.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche
• Non coprire mai l'ingresso e l'uscita d'aria.
• Evitare il contatto fra l'apparecchio e le sostanze chimiche.
• Evitare in ogni caso di spruzzare o nebulizzare acqua sull'apparecchio o di immergere il climatizzatore in acqua. Spegnere l'unità e scollegare l'alimentazione se l'acqua penetra nell'unità interna.
• Non inserire le mani, le dita oppure oggetti nelle fessure e/o nelle altre aperture dell'apparecchio.
• E' fatto assoluto divieto di utilizzo di cavi di prolunga per allacciare l'apparecchio all'impianto elettrico. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un impiantista qualificato.
• Tutti gli interventi di riparazione e/o manutenzione devono essere effettuati esclusivamente da un tecnico manutentore qualificato o dal centro di vendita autorizzato. Attenersi alle istruzioni per l'uso e la manutenzione riportate nel manuale uso del presente apparecchio.
• Quando l'apparecchio è posto fuori servizio o lo si lascia

inutilizzato, staccare sempre la spina dalla presa di corrente.

• Non attivare o disattivare il climatizzatore inserendo o staccando la spina del collegamento elettrico. Usare esclusivamente gli appositi tasti siti sul climatizzatore o sul telecomando.
• Non aprire l'apparecchio mentre è in funzione. Staccare la corrente prima di aprire il dispositivo.
• Estrarre sempre la spina dalla presa o staccare la corrente quando il condizionatore viene pulito o quando viene effettuata manutenzione.
• Non collocare bruciatori, forni e/o fornaci a gas nella zona in cui circola il flusso d'aria prodotto dall'apparecchio.
• Non premere i tasti né toccare l'apparecchio se si hanno le mani bagnate.
• Tenere presente che, durante l'uso del climatizzatore, l'unità esterna è rumorosa, la qualcosa potrebbe interferire con le norme sulle emissioni acustiche localmente vigenti. E' compito e responsabilità dell'utilizzatore verificare la rispondenza dell'apparecchio e renderlo idoneo ai requisiti di legge.
• L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.
• Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.
• Si consiglia di tenersi fuori dal getto d'aria prodotto dall'apparecchio.
• Non bere mai l'acqua di condensa del condizionatore.
  • Non modificare l'apparecchio.
• Qualora il cavo di alimentazione fosse danneggiato è necessario farlo sostituire dal fabbricante, dal servizio

clienti o da personale con qualifiche adeguate in modo da non correre alcun rischio.

• Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.

- I bambini non dovrebbero giocare col dispositivo.

- Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.

ATTENZIONE!

• Non utilizzare mai un apparecchio se il cordone elettrico, la spina, il rivestimento esterno o il quadro di controllo risultano danneggiati.
• Il non rispettare le istruzioni può condurre alla perdita della garanzia sull'apparecchio.

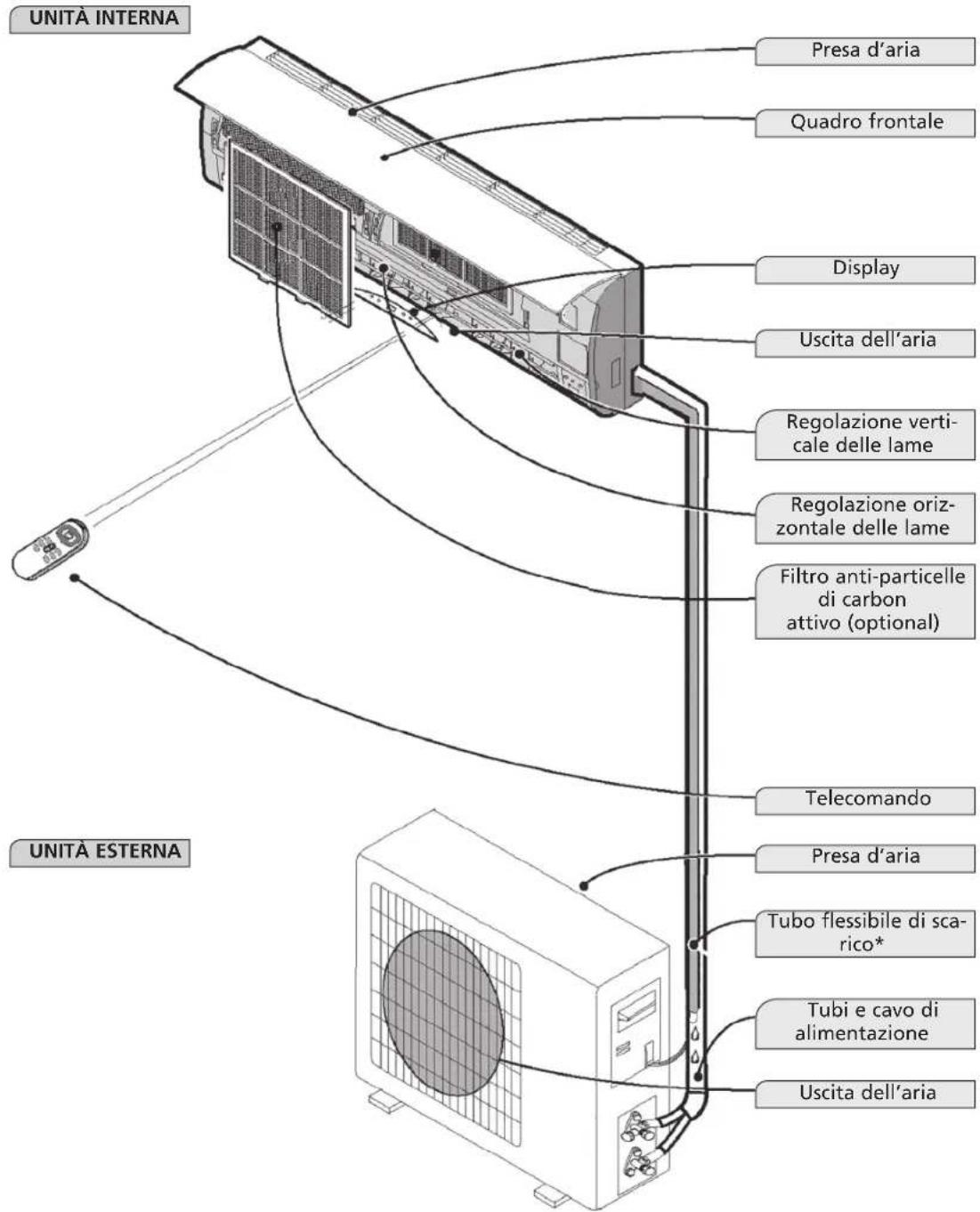

B IDENTIFICAZIONE DEI COMPONENTI

UNITÀ INTERNA Presa d'aria Quadro frontale Display Uscita dell'aria Regolazione verti- cale delle lame Regolazione oriz- zontale delle lame Filtro anti-particelle di carbon attivo (optional) Telecomando Presa d'aria Tubo flessibile di sca- rico* Tubi e cavo di alimentazione Uscita dell'aria UNITÀ ESTERNA

Le figure riportate nel presente manuale si riferiscono a un modello standard. Il vostro condizionatore può essere un modello diverso.
* NB: la funzione di scarico dell'aria di condensa è attiva in modalità CONDIZIONAMENTO o DEUMIDIFICAZIONE

C PREPARATIVI PRIMA DELL'USO

Prima di utilizzare il condizionatore d'aria, verificare e impostare i seguenti parametri.

Impostazione del telecomando

Il telecomando NON è impostato direttamente in fabbrica per utilizzare l'apparecchio come generatore di aria fredda ad uso condizionamento (condizionatore) o di aria calda ad uso riscaldamento (pompa di calore). Ad ogni sostituzione delle batterie del telecomando, sul display frontale lampeggerà l'apposita freccia luminosa "Heat" ("caldo") o "Cool" ("freddo").

È possibile impostare il telecomando in funzione del tipo di apparecchio acquistato nel modo seguente:

Premere un pulsante qualsiasi quando la freccia luminosa posta sul display frontale lampeggia in corrispondenza della dicitura "Heat" ("caldo"), viene selezionata la funzione "pompa di calore".

Premere un pulsante qualsiasi quando la freccia luminosa posta sul display frontale lampeggia in corrispondenza della dicitura "Cool" ("freddo"), viene selezionata la funzione "condizionamento".

Se non viene premuto alcun pulsante entro 10 secondi, il telecomando viene impostato automaticamente per la funzione "Cool" ("freddo").

DISTRUZIONI D'USO E DISPLAY

1 2 3 4 5 88

1. LED di indicazione Power on
   Indica che il climatizzatore è attivato.
2. LED di indicazione della funzione SLEEP.
   Indica che la funzione SLEEP è inserita.
3. LED di indicazione della temperatura.
   Indica la temperatura impostata
4. LED di indicazione della funzione Timer.
   Indica che la funzione timer è inserita.
5. LED di indicazione unità in funzione.
   Indica che l'unità è in funzione.

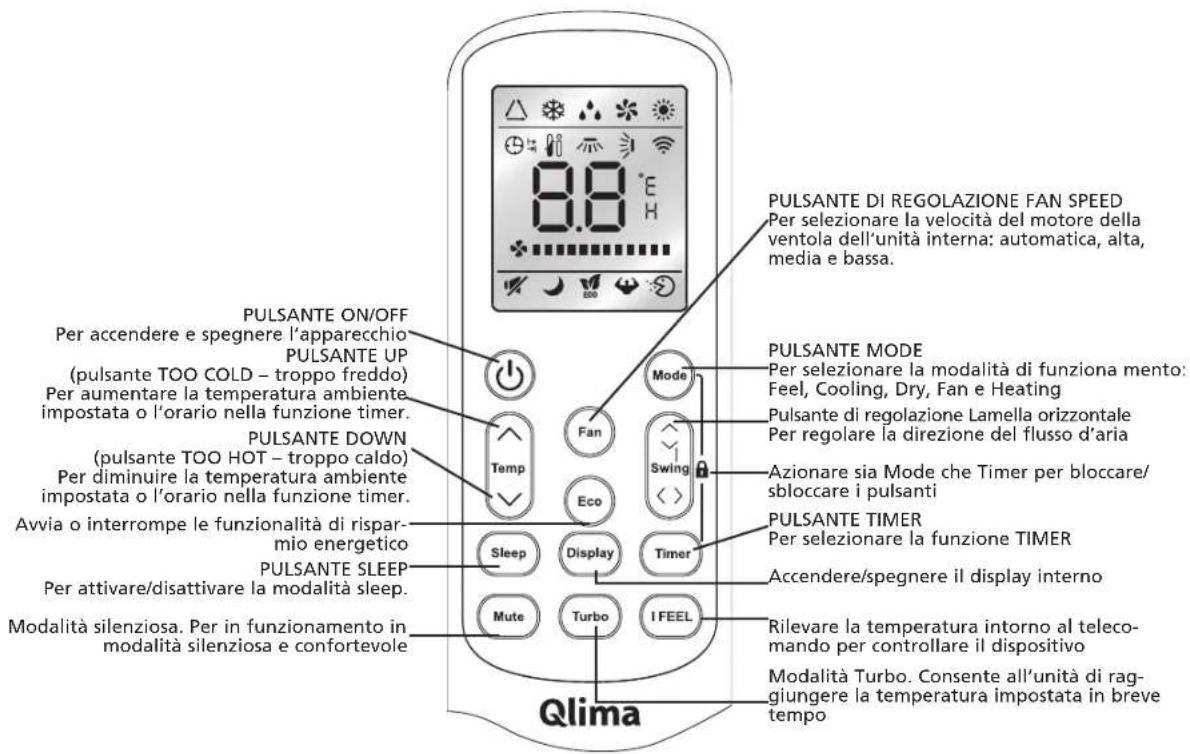

Telecomando

PULSANTE ON/OFF Per accendere e spegnere l'apparecchio PULSANTE UP (pulsante TOO COLD - troppo freddo) Per aumentare la temperatura ambiente impostata o l'orario nella funzione timer. PULSANTE DOWN (pulsante TOO HOT - troppo caldo) Per diminuire la temperatura ambiente impostata o l'orario nella funzione timer. Avvia o interrompe le funzionalità di rispar- mio energetico PULSANTE SLEEP Per attivare/disattivare la modalità sleep. Modalità silenziosa. Per in funzionamento in modalità silenziosa e confortevole Mode Fan Temp Eco Sleep Display Timer Mute Turbo I FEEL PULSANTE DI REGOLAZIONE FAN SPEED Per selezionare la velocità del motore della ventola dell'unità interna: automatica, alta, media e bassa. PULSANTE MODE Per selezionare la modalità di funziona mento: Feel, Cooling, Dry, Fan e Heating Pulsante di regolazione Lamella orizzontale Per regolare la direzione del flusso d'aria Azionare sia Mode che Timer per bloccare/ sbloccare i pulsanti PULSANTE TIMER Per selezionare la funzione TIMER Accendere/spegnere il display interno Rilevare la temperatura intorno al teleco- mando per controllare il dispositivo Modalità Turbo. Consente all'unità di rag- giungere la temperatura impostata in breve tempo Qlima

Il telecomando invia segnali al sistema.

NB: ogni modalità di funzionamento, con le relative funzioni, verrà illustrata ulteriormente nelle pagine seguenti.

Rimuovere il coperchio delle batterie seguendo la direzione della freccia.

Inserire le batterie nuove come indicato (fare attenzione alla corrispondenza delle polarità + e -).

Ricollocare il coperchio facendo scivolare in posizione.

NB: utilizzare 2 batterie LR03 AAA(1.5 volt). Non utilizzare batterie ricaricabili. Sostituire le batterie esaurite con batterie nuove dello stesso tipo quando il display perde luminosità.

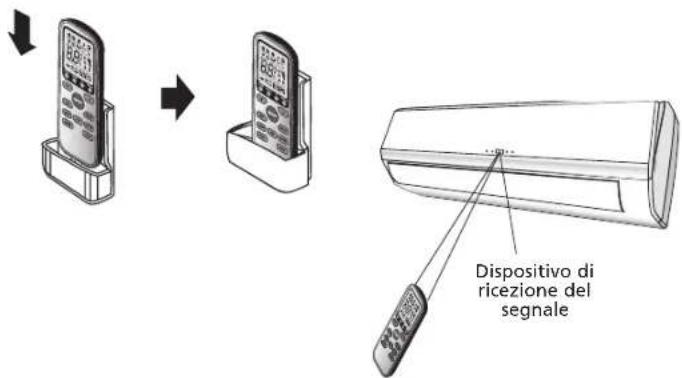

Conservazione e suggerimenti per l'utilizzo del telecomando

Il telecomando può essere collocato a parete con un apposito porta-telecomando

Utilizzo del telecomando

Per utilizzare il condizionatore d'aria puntare il telecomando verso il dispositivo di ricezione del segnale posto sull'unità interna. In tal modo il telecomando può essere utilizzato fino a una distanza di 7 m.

Dispositivo di ricezione del segnale

ISTRUZIONI D'USO

Procedura per il funzionamento in modalità FEEL △

La modalità di funzionamento (HEATING, DRY, FAN, COOLING) viene selezionata automaticamente a seconda della temperatura ambiente.

Puntare il telecomando verso il condizionatore.

1. Accensione

Premere il pulsante ON/OFF/UNITÀ IN FUNZIONE; quando l'apparecchio riceve il segnale, la spia unità in funzione sull'unità interna si accende.

Quando l'apparecchio non è in modalità FEEL.

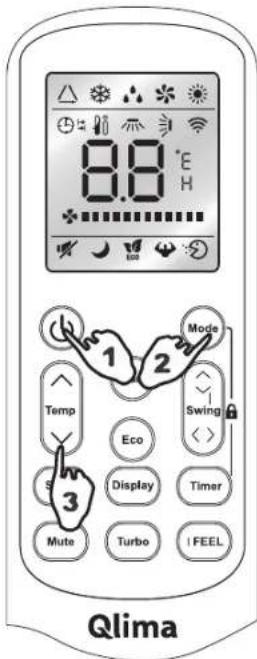

2. Selezione della modalità FEEL

Premere il pulsante di selezione della modalità MODE Selezionare poi la posizione FEEL.

8.8 °E Mode 1 2 Temp Eco Swing 3 Display Timer Mute Turbo I FEEL Qlima

La modalità di funzionamento e la temperatura vengono determinate in funzione della temperatura interna.

Temperatura interna Modalità di funzionamento Temperatura desiderata
Meno di 20 °C	Riscaldamento, per il modello con pompa di calore. Ventola per il modello ad esclusivo uso condizionamento	23 °C
Tra 20°C e 26 °C DRY 18 °C
Più di 26 °C COOLING 23 °C

3. Impostazione della temperatura

Premere il pulsante △ oppure il pulsante ▽

Quando si preme il pulsante △ la temperatura sale di 1°C.

Dopo un aumento della temperatura di 2°C, la spia non subisce variazioni.

Quando si preme il pulsante ▽, la temperatura scende di 1°C.

Dopo una riduzione della temperatura di 2°C, la spia non subisce variazioni.

NB È possibile che quando l'unità è in funzionamento non venga erogata aria. Se la modalità di funzionamento viene modificata, il sistema potrebbe non provvedere subito alla modifica.

Modalità Raffreddamento (COOL) ✦Riscaldamento (HEAT) ✦Ventilazione (FAN) ✦

Orientare il telecomando verso il climatizzatore.

1. Premere il pulsante di attivazione/disattivazione (on/off). Quando l'apparecchio riceve un segnale, la spia di indicazione della modalità "in funzione" dell'unità interna si illumina.
2. Premere il pulsante MODE per selezionare la modalità desiderata: raffreddamento, ventilazione o riscaldamento.
3. Nelle modalità Riscaldamento e Raffreddamento è possibile impostare la temperatura desiderata mediante i pulsanti △ e ▽ e la velocità desiderata della ventola (AUTO FLASH), LOW MND o HIGH FAN del telecomando.
4. Nella modalità Ventilazione non è possibile regolare la temperatura. Premendo il pulsante FAN, tuttavia, è possibile impostare la velocità della ventola su LOW, MID o HIGH.

Selezionando la modalità AUTO della ventola, essa inserisce automaticamente la velocità più vantaggiosa. Quando la temperatura ambiente si avvicina alla temperatura impostata, la velocità della ventola si riduce gradualmente.

Caratteristiche della modalità HEATING (RISCALDAMENTO)

Pre-riscaldamento

Dopo aver avviato la modalità HEATING, il flusso dell'aria dall'unità interna viene erogato dopo 2/5 minuti.

Post-riscaldamento

Dopo aver spento la funzione di HEATING, il ventilatore continua a girare per altri 2-5 minuti.

Sbrinamento

In modalità RISCALDAMENTO, l'apparecchio provvederà automaticamente allo sbrinamento per aumentare l'efficienza. La relativa procedura ha una durata compresa tra i 2 e i 10 minuti. Nel corso di tale operazione, le ventole smettono di funzionare. A conclusione dell'operazione, l'apparecchio torna automaticamente in modalità RISCALDAMENTO.

Modalità Deumidificazione (DRY)

Orientare il telecomando verso il climatizzatore.

1. Premere il pulsante di attivazione/disattivazione (on/off). Quando l'apparecchio riceve un segnale, la spia di indicazione della modalità "in funzione" dell'unità interna si illumina.
2. Premere il pulsante MODE e selezionare la modalità DRY. Il climatizzatore deumidifica l'ambiente.
3. Al raggiungimento di una temperatura ambiente di 18 °C, il climatizzatore interrompe immediatamente la deumidificazione. Il climatizzatore si riavvia automaticamente al raggiungimento di una temperatura ambiente di 20 °C.

Attivando la modalità Deumidificazione, la velocità della ventola passa automaticamente nella modalità AUTO. Nella modalità Deumidificazione, la temperatura ambiente desiderata non può essere modificata e si regola automaticamente a 18 °C.

Modalità TIMER ⏻→ ⏻→

Se prima di uscire lei programma il timer mediante il pulsante TIMER, al suo rientro la casa è piacevolmente calda. Di notte, eventualmente, può disattivare il timer.

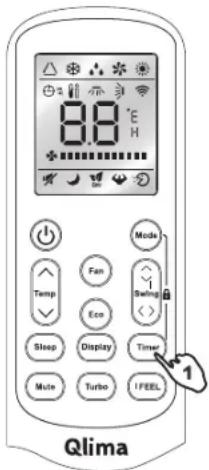

IMPOSTAZIONE DEL TIMER

Affinché il condizionatore si accenda in corrispondenza dell'orario desiderato, seguire la seguente procedura (con apparecchio e telecomando spenti):

1. Premere il pulsante Timer.
2. Scegliere la modalità desiderata premendo il pulsante Mode.
3. Scegliere la temperatura desiderata premendo il pulsante (solo con selezionata la modalità riscaldamento o condizionamento).
4. Scegliere la velocità desiderata della ventola (bassa, media o alta) oppure la modalità automatica (solo in modalità Feel, Cool o Heat), premendo il pulsante Fan. In modalità Dry, la ventola funziona sempre alla modalità automatica.
5. Attivare o meno la modalità Swing premendo il pulsante Swing.
6. Premere il pulsante Timer ('h' lampeggia).
7. Utilizzare il pulsante △▽ per impostare l'orario di accensione del condizionatore desiderato (tra le 0 e le 10 l'orario può essere impostato per blocchi di mezz'ora; tra le 10 e le 24, per blocchi di un'ora).
8. Premere il pulsante Timer ('h' smette di lampeggiare e sul display viene visualizzato l'orario impostato per l'accensione del condizionatore).
9. Premere di nuovo il pulsante Timer per cancellare i dati selezionati dalla memoria.

NB: qualora non venga toccato alcun pulsante in fase di programmazione della funzione timer, il telecomando si spegne automaticamente dopo 10 secondi.

Affinché il condizionatore si spenga in corrispondenza dell'orario desiderato, seguire la seguente procedura (con apparecchio e telecomando acceso):

1. Premere il pulsante Timer.
2. Utilizzare il pulsante △▽ per impostare l'orario di spegnimento del condizionatore desiderato (tra le 0 e le 10 l'orario può essere impostato per blocchi di mezz'ora; tra le 10 e le 24, per blocchi di un'ora).
3. Premere il pulsante Timer ('h' smette di lampeggiare e sul display viene visualizzato l'orario impostato per lo spegnimento del condizionatore).
4. Premere di nuovo il pulsante Timer per cancellare i dati selezionati dalla memoria.

NB: qualora non venga toccato alcun pulsante in fase di programmazione della funzione timer, il telecomando si spegne automaticamente dopo 10 secondi.

NB: quando 'h' lampeggia e si preme una volta il pulsante ON/OFF/UNITÀ IN FUNZIONE, sul display viene visualizzata la temperatura impostata. È ora possibile variare la temperatura con il pulsante △▽. Premendo il pulsante Timer, viene visualizzato di nuovo l'orario, che può essere quindi modificato.*

8.8 E H Mode Switch Fan Eco Sleep Display Timer Mute Turbo IFEEL Qlima

Premendo di nuovo il pulsante Timer, si memorizzano i dati inseriti e viene visualizzato il tempo rimanente (di accensione del condizionatore).

* Quando, invece di premere il pulsante Timer, si preme il pulsante ON/OFF/UNITÀ IN FUNZIONE, si spegne il telecomando.

NB: Dopo aver impostato il timer, controllare che la spia TIMER INDICATOR sull'unità interna sia accesa.

Premendo il pulsante Timer, vengono visualizzati i valori dell'ultima operazione eseguita.

Funzione di oscillazione

Eseguire le seguenti operazioni mentre il climatizzatore è in funzione.

1. Premere il pulsante SWING per attivare la funzione di oscillazione. La lamella verticale si solleva e si abbassa automaticamente per distribuire meglio l'aria nell'ambiente in direzione verticale.

2. Premere nuovamente il pulsante SWING; la lamella verticale si arresta nella posizione in cui si trova nel momento in cui si preme il pulsante SWING.

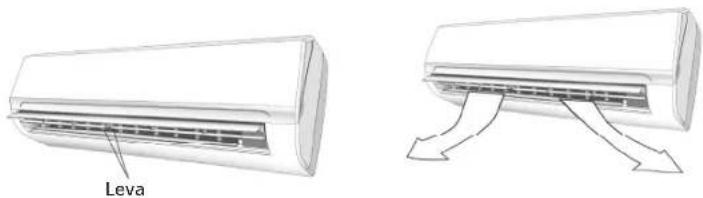

DISTRIBUZIONE ORIZZONTALE DELL'ARIA

Il flusso d'aria orizzontale può essere modificato manualmente regolando le lamelle orizzontali con le manopole come mostrato nella figura.

Leva

MModalità Sleep

Eseguire le seguenti operazioni mentre il climatizzatore è in funzione.

1. Premere il pulsante SLEEP per attivare la funzione notturna.

2. Premere il pulsante SLEEP o il pulsante MODE per selezionare un'altra modalità e per disattivare la modalità SLEEP.

Nella modalità SLEEP il climatizzatore regola la temperatura ambiente come segue:

1. Nella modalità Raffreddamento, dopo 1 ora di funzionamento la temperatura impostata aumenta automaticamente di 1 °C. Dopo due ore di funzionamento, la temperatura impostata aumenta ancora di 1 °C.

2. Nella modalità Riscaldamento, dopo 1 ora di funzionamento la temperatura impostata si riduce automa-

I

ticamente di 1 °C. Dopo due ore di funzionamento, la temperatura impostata si riduce ancora di 1 °C. 3. Nella modalità FEEL, il climatizzatore regola la temperatura in base al punto 1 o 2, a seconda che il climatizzatore debba raffreddare o riscaldare l'ambiente.

Nella modalità SLEEP, dopo 10 ore di funzionamento il climatizzatore si disattiva automaticamente.

La modalità SLEEP può essere utilizzata soltanto se il climatizzatore si trova nella modalità FEEL, di Raffreddamento o di Riscaldamento.

Funzione TURBO

Premere il pulsante TURBO per far funzionare in modo più intenso il dispositivo. Nelle modalità COOL/HEAT/FAN, quando si seleziona la funzione TURBO, utilizzerà l'impostazione massima della ventola e la temperatura preimpostata di 16° C in modalità COOL e 31° C in modalità HEAT. Premerlo nuovamente per disattivare lo stato pre-impostato.

Modalità silenziosa

Premere il pulsante Mute per attivare la modalità silenziosa, il dispositivo utilizza l'impostazione più bassa della ventola e il compressore funziona alla minima capacità. Ciò potrebbe comportare insufficiente capacità di riscaldamento e di raffreddamento. Premerlo nuovamente per annullare la modalità silenziosa.

Modalità I FEEL

Premere il pulsante I Feel per attivare il telecomando per misurare la temperatura nella posizione attuale e inviare questo segnale al condizionatore d'aria affinché ottimizzi la temperatura intorno a voi e vi garantisca il massimo comfort. Premerlo nuovamente per annullare la modalità I FEEL.

Modalità ECO

Premere il pulsante ECO per attivare il dispositivo in modo che funzioni in modalità risparmio energetico, ad esempio regolando la frequenza del compressore e la velocità della ventola. Premerlo nuovamente per annullare la modalità ECO.

Modalità di blocco

Premere Modo e Timer contemporaneamente per bloccare o sbloccare la tastiera. Quando è bloccata, tutti i tasti non possono essere utilizzati finché non vengono sbloccati. Sullo schermo del telecomando è visualizzato "LO".

E MANUTENZIONE

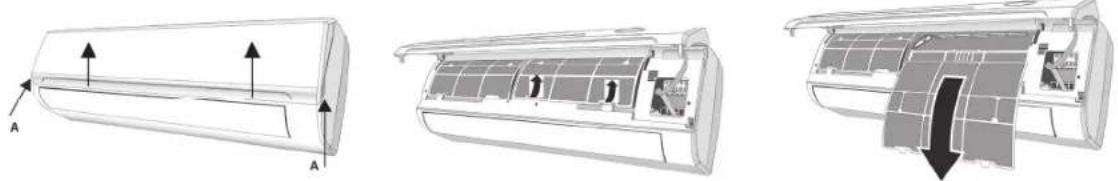

Manutenzione del quadro frontale

1. Spegnere l'apparecchio e togliere la spina dalla presa di alimentazione.
2. Afferrare il quadro frontale in corrispondenza della posizione "a" e tirarlo verso l'esterno.
3. Pulire con un panno morbido asciutto. Utilizzare acqua tiepida (meno di 30°C) per pulire l'apparecchio nel caso in cui fosse particolarmente sporco.
4. Non utilizzare mai sostanze volatili quali benzina o polveri abrasive per pulire l'apparecchio.
5. Non spruzzare mai acqua sull'unità interna. Pericolo di elettroshock!
6. Ricollocare in sede il quadro frontale e chiuderlo premendolo verso il basso in corrispondenza della posizione "b".

Manutenzione del filtro dell'aria

È necessario pulire il filtro dell'aria regolarmente

Procedere nel modo seguente

1. Spegnere completamente l'apparecchio.

- Aprire il quadro frontale.

- Afferrare la maniglia e far scivolare fuori il filtro.

1. Pulire il filtro dell'aria e ricollocarlo in sede.

Qualora fosse particolarmente sporco, lavare il filtro con una soluzione di detergente e acqua tiepida. Dopo averlo pulito, asciugare il filtro in un punto lontano da fonti di luminosità.

1. Richiudere il quadro frontale. Pulire il filtro dell'aria ogni due settimane se il condizionatore viene utilizzato in un ambiente particolarmente polveroso.

F TEMPERATURE D'ESERCIZIO

Raffreddamento, riscaldamento e / o di deumidificazione sono disponibili presso le seguenti temperature interna ed esterna.

	Modalità
	Raffreddamento Risca	Idamento Deumidificazione
Temperatura ambiente 16°C – 48°C 16°C – 31°C 16°C – 48°C
Temperatura esterna 0°C – 48°C -15°C – +24°C 0°C – 48°C

G RISOLUZIONE DEI PROBLEMI

Problema Causa/Soluzione
L'apparecchio non funziona	Spina non inserita correttamente nella presa
	Batterie del telecomando scariche
	La protezione si attiva quando il fusibile si è fulminato.
	Le prese d'aria e i bocchettoni di fuoriuscita dell'aria sono bloccati?
Non viene erogata aria calda o fredda	La temperatura è stata impostata correttamente?
	Il filtro dell'aria è sporco?
Controllo inefficiente	Se è presente una forte interferenza (a causa di un'eccessiva scarica elettrostatica o di tensione di alimentazione non costante), l'apparecchio non funziona in modo corretto. Quindi, togliere alimentazione e ricollegare la spina dopo 2/3 secondi.
L'apparecchio non parte immediatamente	Variazione della modalità mentre l'apparecchio è in funzione, tempo di attesa: 3 minuti.
Odore strano	L'odore proviene probabilmente da un'altra fonte quale mobili, sigarette, ecc... viene aspirato all'interno dell'apparecchio e poi emesso con l'aria.
Rumore di acqua che scorre	Causato dal refrigerante nel condizionatore, non indica un guasto.
	Rumore dovuto alla funzione di sbrinamento in modalità riscaldamento.
Scricchiolio	Il rumore può essere generato dall'espansione o dalla contrazione del quadro frontale, dovuto alle variazioni di temperatura.
Fuoriuscita di nebbiolina/umidità dal bocchettone dell'aria	La nebbiolina/l'umidità si forma quando la temperatura dell'aria della stanza in cui è collocato il condizionatore si abbassa a causa dell'aria fredda erogata dall'unità interna in modalità COOLING (RAFFREDDAMENTO) o DRYING (DEUMIDIFICAZIONE).
La spia rossa del compressore è sempre accesa e la ventola dell'unità esterna è ferma.	La spia si spegnerà entro dieci minuti, l'unità ripristinerà la modalità riscaldamento.

H CONDIZIONI DI GARANZIA

Il climatizzatore è coperto da una garanzia di 48 mesi per i compressore e 24 mesi per altri componenti, che decorre a partire dalla data di acquisto. La garanzia è concessa alle seguenti condizioni:

1. Rifiutiamo espressamente qualsiasi richiesta di risarcimento per danni derivati, ad inclusione delle richieste di risarcimento per danni collaterali.
2. Riparazioni o sostituzioni dei componenti non danno diritto ad una proroga del periodo di garanzia.
3. La garanzia non è valida se sono state apportate modifiche, se sono state utilizzati ricambi non originali o se le riparazioni sono state effettuate da terzi.
4. I componenti soggetti alla normale usura, quali i filtri, non sono coperti dalla garanzia.
5. La garanzia è valida solo se si esibisce una prova d'acquisto datata e originale, non alterata da modifiche.
6. La garanzia non si applica ai danni causati da negligenza o da interventi diversi da quelli previsti nelle presente istruzioni per l'uso.
7. Le spese di spedizione ed i rischi connessi al trasporto del climatizzatore o dei suoi componenti sono sempre a carico dell'acquirente.

8. I danni causati dall'uso di filtri non originali sono esclusi dalla garanzia.

9. La perdita di refrigerante e/o la fuoriuscita dovute ad una connessione e/o disconnessione eseguite da personale non qualificato, non sono coperte dalle condizioni di garanzia riservate a questo prodotto. Eventuali danni agli apparecchi che risultano montati, connessi e/o disconnessi non seguendo le vigenti leggi locali, né le istruzioni fornite dal presente manuale, non sono coperti dalle condizioni di garanzia riservate a questo prodotto.

Si consiglia di rivolgersi al rivenditore per eventuali riparazioni, qualora le istruzioni contenute nel presente manuale non siano risultate risolutive. Laddove si renda necessario disconnettere l'apparecchio, assicuratevi che tale operazione sia sempre eseguita da personale qualificato e autorizzato, secondo le leggi vigenti nel proprio Stato.

SCHEDA TECNICA

Modello TS 825 TS 832 TS 848 TSCS 825 TSCS 832 TSCS 1025 TSCS 1032
Tipo di climatizzatore		Climatizzatore montato a parete	Climatizzatore montato a parete	Climatizzatore montato a parete	Climatizzatore montato a parete	Climatizzatore montato a parete	Climatizzatore montato a parete	Climatizzatore montato a parete
Capacita' di raffreddamento nom. (min - max) *	W	2520 (900 - 3000)	3230 (1000 - 3720)	5120 (1310 - 5730)	2520 (900 - 3000)	3230 (1000 - 3720)	2520 (900 - 3000)	3230 (1000 - 3720)
Classe energetica EE refrigerazione * A++ A++	A++ A++ A++	A++ A++
Indice di efficienza energetica (SEER)* 6.1 6.1 6.3 6.1 6.1 6.1
Capacita' di riscaldamento nom. (min - max) *	W	2570 (900 - 3200)	3290 (1000 - 3830)	5230 (1330 - 6540)	2570 (900 - 3200)	3290 (1000 - 3830)	2570 (900 - 3200)	3290 (1000 - 3830)
Classe energetica EE riscaldamento *		A+	A+	A+	A+	A+	A+	A+
Coefficiente di rendimento (SCOP)*		4,0 4,0 4,0	4,0 4,0 4,0 4,0
Capacita' di deumidificazione ** / ***	L / 24 h	24	28.8	53	24	28.8	24	28.8
Potenza assorbita refrigerazione	kW	0.73	1.13	1,5	0.80	1.08	0.80	1.08
Potenza assorbita riscaldamento	kW	0.6	1.02	1,5	0.70	0.94	0.70	0.94
Consumo annuo energia refrigerazione / riscaldamento	kWh	143 / 875	184 / 910	283 / 1680	149 / 904	196 / 1223	149 / 904	196 / 1223
Alimentazione	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Corrente (nom.) refrigerazione / riscaldamento	A	4,4 / 3,7	6,7 / 6,1		3,6 / 3,2	4,9 / 4,3	3,6 / 3,2	4,9 / 4,3
Corrente max.	A	5,5	7,6	10,8	6,4	7,8	6,4	7,8
Flusso aria **	m3/h	550	550	810	650	650	650	650
Per vani da - a**	m3	60-85	80-100	120 - 140	65-90	85-110	65-90	85-110
Regioni adatte		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Tipo di compressore		Giratorio	Giratorio	Giratorio	Giratorio	Giratorio	Giratorio	Giratorio
Velocita' della ventola		5	5	5	5	5	5	5
Gamma termica	°C	16- 31	16- 31	16- 31	16- 31	16- 31	16- 31	16- 31
Controllo manuale / meccanico / elettronico		Elettronico a distanza	Elettronico a distanza	Elettronico a distanza	Elettronico a distanza	Elettronico a distanza	Elettronico a distanza	Elettronico a distanza
Telecomando si / no		si	si	si	si	si	si	si
Tipo di filtri aria		Crivello	Crivello	Crivello	Crivello	Crivello	Crivello	Crivello
Tipo e carica di refrigerante	K / g	R410a / 780	R410a / 1200	R410a / 800	R410a / 1000	R410a / 800	R410a / 1000	R410a / 1.000
Refrigerante GWP		2088	2088	2088	2088	2088	2088	2088
CO2 equivalente	ton.	1.629	2,506	1.671	2.088	1.671	2.088	2.09
Diametro tubo refrigerante liquido - gas	mm	1/4" / 3/8"	1/4" / 3/8"	Snelkoppeling	Snelkoppeling	Snelkoppeling	Snelkoppeling	Connessione rapida
Normale pressione (massima) di aspirazione / mandata	bar	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11. 5 / 19 (28.5 / 45)
Dimensioni unita' interna (l x a x p)	mm	777 x 250 x 205	910 x 292 x 205	777 x 250 x 205	777 x 250 x 205	777 x 250 x 205	777 x 250 x 205	800x280x185
Dimensioni unita' esterna (l x a x p)	mm	700 x 552 x 256	780 x 605 x 290	700 x 552 x 256	700 x 552 x 256	700 x 552 x 256	700 x 552 x 256	760x552x256
Peso netto unita' interna	kg	8	10,0	10	10	10	10	10
Peso netto unita' esterna	kg	26	37,0	30	32	30	32	32
Peso lordo unita' interna	kg	10	13,0	18	18	18	18	18
Peso lordo unita' esterna	kg	29	41,0	35	37	35	37	37
Livello di rumorosita' unita' interna****	dB(A)	40	43	40	40	40	40	50
Livello di rumorosita' unita' esterna****	dB(A)	50	65	53	50	50	50	62
Livello di rumorosita' unita' interna (low)****	dB	27		40	40	40	40	40
Grado di protezione unita' interna	IP	IPXO	IPXO	IPXO	IPXO	IPXO	IPXO	IPXO
Grado di protezione unita' esterna	IP	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Fusibile		AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A

* EN 14511/EN 14825
** Da usare indicativamente
*** Estrazione del liquido a 27°C, 60% UR
**** EN 12108

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

Informazioni sulla tutela ambientale: In questo apparecchio sono contenuti gas fluorinati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenzionato o smantellato solo da persone esperte.

L'apparecchio contiene refrigerante R410A nella quantità indicata nella precedente tabella. Non scaricare il gas R410A nell'atmosfera: R410A è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 1975.

Internet:

Per vostra comodità, potete scaricare la versione più aggiornata del manuale d'uso, installazione e/o tecnico su www.qlima.com

2 Selezione o modo FEEL

Prima o botão MODE
