NAVODILA ZA UPORABO TS825 QLIMA

katerim boste zadovoljni dolgo vrsto let, če ga boste uporabljali v skladu z navodili za

uporabo. Preberite jih pred prvo uporabo klime.

V imenu proizvajalca zagotavljamo 24 mesečno garancijo za napake v materialu in izde-

lavi,

ter 48 mesečno garancijo na kompresor klimatske naprave. Želimo Vam prijeten

hlad in ugodno počutje z Vašo klimo.

PVG Holding b.v.

1. NAJPREJ PREBERITE TA NAVODILA.

2. V PRIMERU DVOMA SE POSVETUJTE S PRODAJALCEM.

SLO

110

VSEBINA

A Varnostna navodila
B Imena delov
C Pred uporabo
D Upravljanje naprave
E Vzdrževanje
F Temperaturno območje delovanja
G Odpravljanje težav
H Tehnične karakteristike

A VARNOSTNA NAVODILA

Izdelek uporabljajte le, će je skladen z lokalno/nacionalno zakonodajo, predpisi in standardi. Ta izdelek je namenjen izključno uporabi kot klimatska naprava zraka v stanovanjih in stanovanjskih hišah in je primeren za uporabo izključno v suhih, notranjih prostorih kot so dnevna soba, kuhinja ali garaža in v normalnih bivalnih pogojih. Naprava mora biti priključena na 220-240 V\~/ 50 Hz ozemljeno vtičnico.

!POMEMBNO

• Naprava MORA biti vedno priključena v ozemljeno vtičnico. Če vtičnica ni ozemljena, naprave nanjo ne smete priključiti. Kadar je naprava vključena, mora biti vtič enostavno dostopen.
  Pozorno preberite ta navodila in sledite opisanim postopkom.
• Klimatska naprava vsebuje hladilno sredstvo in je lahko klasificirana kot naprava pod pritiskom. Za montažo in vzdrževanje le-te zato vedno kontaktirajte pooblaščeni servis. Pooblaščeni servis mora klimatsko napravo pregledati in servisirati enkrat letno. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila), garancija ne velja.

Preden napravo priključite, preverite sledeče:

• Napetost izvora mora ustrezati napetosti varovalk navedeni na etiketi razreda na sami napravi
• Vtičnica in električno omrežje morata ustrezati toku navedenem na etiketi razreda na napravi
  • Vtič na kablu naprave mora ustrezati vtičnici
• Napravo postavite na ravno in trdno površino

SLO

112

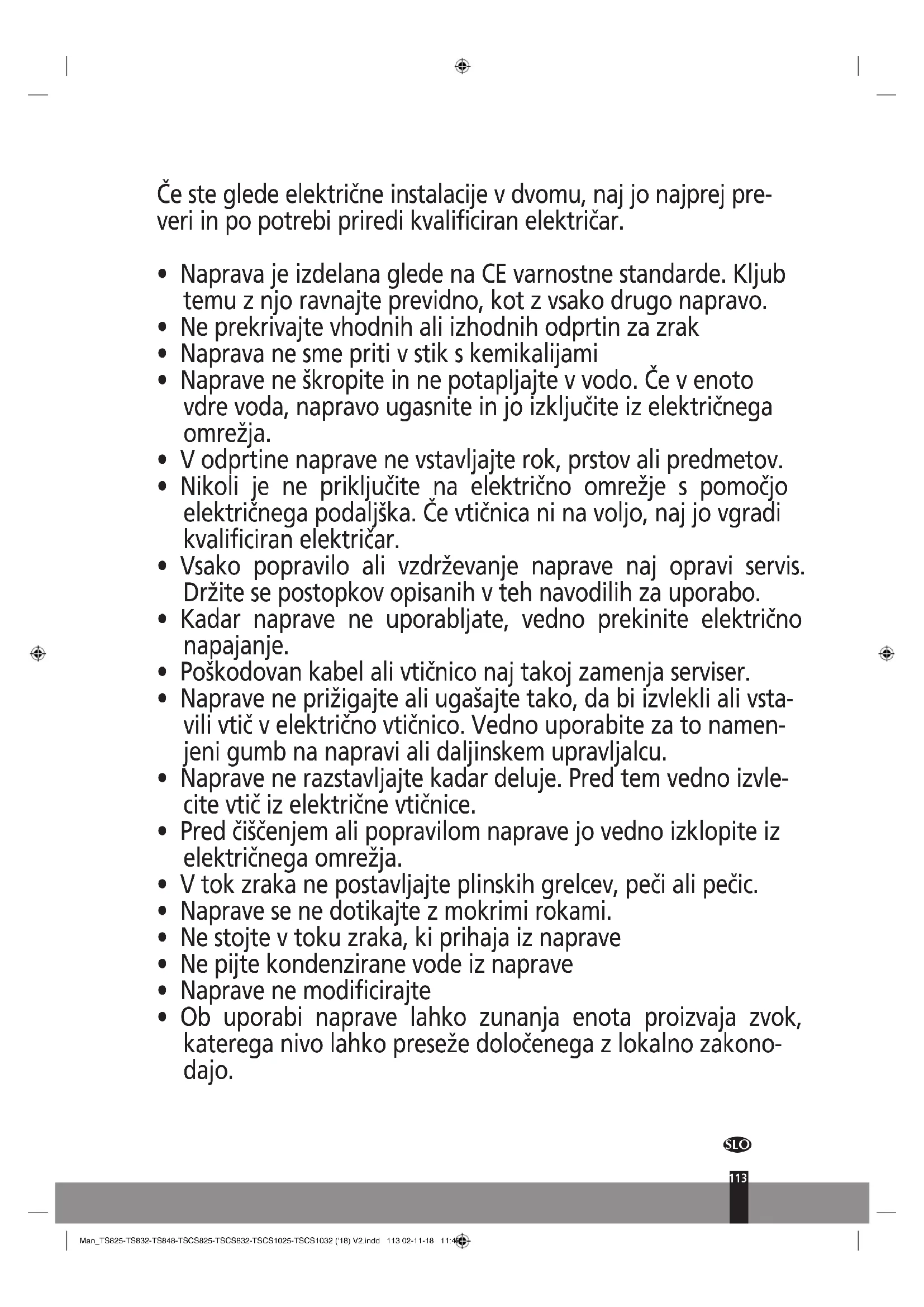

Če ste glede električne instalacije v dvomu, naj jo najprej preveri in po potrebi priredi kvalificiran električar.

• Naprava je izdelana glede na CE varnostne standarde. Kljub temu z njo ravnajte previdno, kot z vsako drugo napravo.
• Ne prekrivajte vhodnih ali izhodnih odprtin za zrak
• Naprava ne sme priti v stik s kemikalijami
• Naprave ne škropite in ne potapljajte v vodo. Če v enoto vdre voda, napravo ugasnite in jo izključite iz električnega omrežja.
• V odprtine naprave ne vstavljajte rok, prstov ali predmetov.
• Nikoli je ne priključite na električno omrežje s pomočjo električnega podaljška. Če vtičnica ni na voljo, naj jo vgradi kvalificiran električar.
• Vsako popravilo ali vzdrževanje naprave naj opravi servis. Držite se postopkov opisanih v teh navodilih za uporabo.
• Kadar naprave ne uporabljate, vedno prekinite električno napajanje.
• Poškodovan kabel ali vtičnico naj takoj zamenja serviser.
• Naprave ne prižigajte ali ugašajte tako, da bi izvlekli ali vstavili vtič v električno vtičnico. Vedno uporabite za to namenjeni gumb na napravi ali daljinskem upravljalcu.
• Naprave ne razstavljajte kadar deluje. Pred tem vedno izvle-cite vtič iz električne vtičnice.
• Pred čiščenjem ali popravilom naprave jo vedno izklopite iz električnega omrežja.
  • V tok zraka ne postavljajte plinskih grelcev, peči ali pečic.
• Naprave se ne dotikajte z mokrimi rokami.
• Ne stojte v toku zraka, ki prihaja iz naprave
• Ne pijte kondenzirane vode iz naprave
• Naprave ne modificirajte
• Ob uporabi naprave lahko zunanja enota proizvaja zvok, katerega nivo lahko preseže določenega z lokalno zakono-dajo.

Dolžnost uporabnika je, da preveri ali je naprava v skladu z lokalnimi predpisi.

• Naprave naj ne uporabljajo osebe (tudi otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, razen će jih nadzoruje ali jim daje navodila za uporabo naprave oseba, ki je odgovorna za njihovo varnost.
• Otroke imejte pod nadzorom, da se z napravo ne bi igrali.
• Napravo lahko uporabljajo otroci starejši od 8 let in osebe z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi, ali osebe s premalo izkušnjami in znanja, kadar so pod nadzorom ali so jim dana razumljiva navodila za varno uporabo in kadar razumejo z uporabo naprave povezane nevarnosti.
• Otroci se z napravo ne smejo igrati.
• Otroci ne smejo čistiti naprave ali opravljati vzdrževalna dela na napravi brez nadzora.

!OPOZORILO

• Ne uporabljajte naprave, kadar so poškodovani kabel, vtič, ohišje ali kontrolna plošča naprave. Pazite, da se kabel ne zatakne in da ne pride v stik z ostrimi robovi.
• Ob neupoštevanju teh navodil, veljavnost garancije preneha.

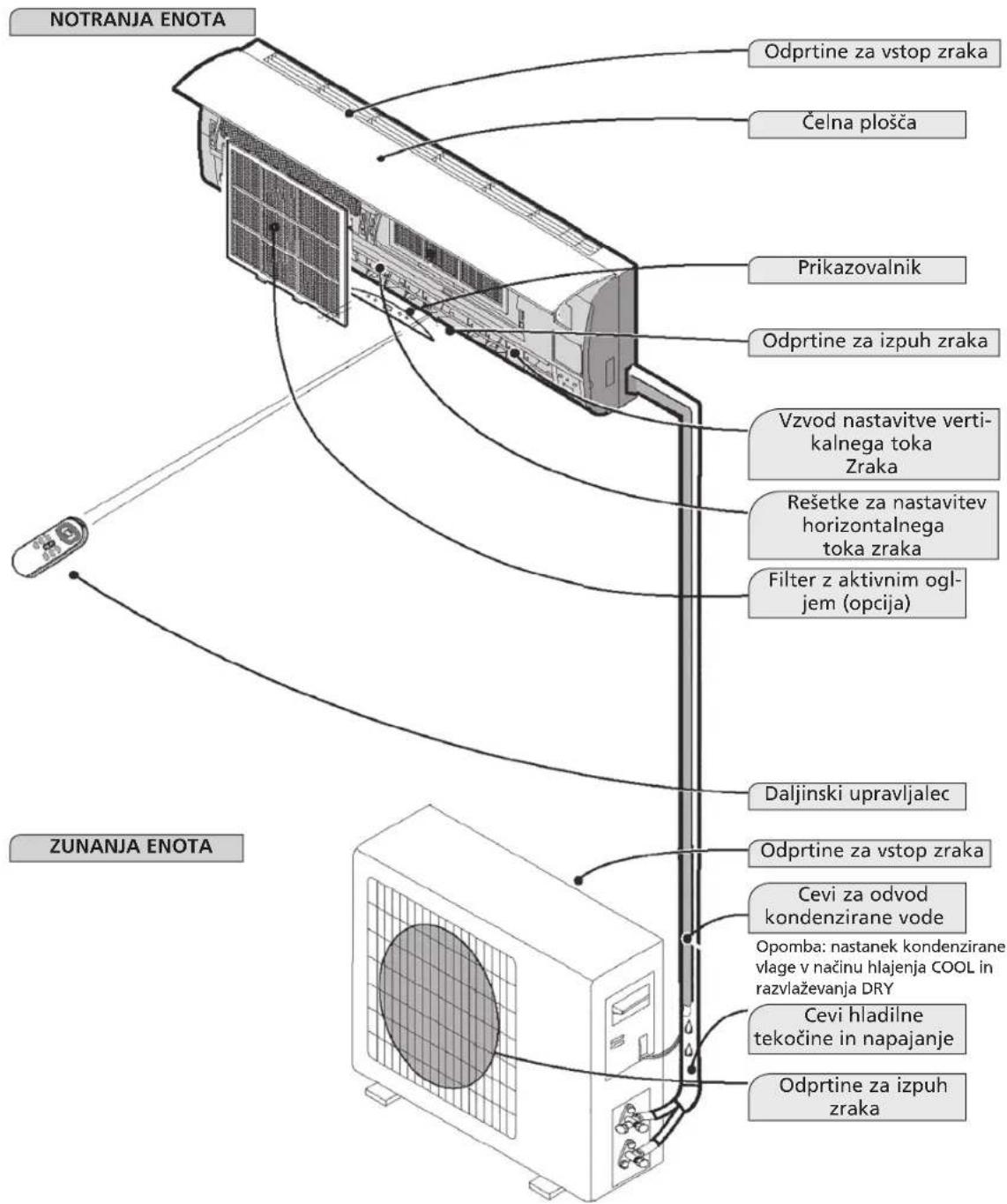

IMENA DELOV

NOTRANJA ENOTA Odprtine za vstop zraka Čelna plošča Prikazovalnik Odprtine za izpuh zraka Vzvod nastavitve verti- kalnega toka Zraka Rešetke za nastavitev horizontalnega toka zraka Filter z aktivnim ogl- jem (opcija) Daljinski upravljalec Odprtine za vstop zraka Cevi za odvod kondenzirane vode Opomba: nastanek kondenzirane vlage v načinu hlajenja COOL in razvlaževanja DRY Cevi hladilne tekočine in napajanje Odprtine za izpuh zraka ZUNANJA ENOTA

Dejanska naprava se lahko razlikuje od slik na embalaži ali v navodilih. Slike so namenjene le obrazložitvi in prikazu funkcij naprave.

C PRED UPORABO

Pred uporabo klimatske naprave morate preveriti in nastaviti.naslednje.

Nastavitve daljinskega upravljalca

Daljinski upravljalnik NI tovarniško nastavljen na funkcijo hlajenja ali gretja

Ti funkciji morate nastaviti sami.

Ob vsaki menjavi baterij daljinskega upravljalca na njegovem zaslonu utripa puščica za gretje "Heat" ali hlajenje "cool".

Glede na tip klimatske naprave, ki ste jo kupili, daljinski upravljalnik lahko nastavite na naslednji način:

Ko puščica "Heat" utripa pritisnite katerikoli gumb, nastavljeno je gretje.

Ko puščica "Cool" utripa pritisnite katerikoli gumb, nastaviljeno je hlajenje.

Če na daljinskem upravljalniku v 10 sekundah ne pritisnete nobene tipke, se naprava samodejno postavi v način hlajenja.

D UPRAVLJANJE NAPRAVE

Znaki na zaslonu

1 2 3 4 5 88

1. LED za vklop

Sveti kadar je naprava vklopljena v električno napajanje.

1. LED funkcije nočnega delovanja

Sveti, kadar je funkcija nočnega delovanja aktivna.

1. LED prikaza temperature

Prikazuje nastavljeno temperaturo.

1. LED časovnika

Sveti, kadar je časovnik aktiven.

1. LED naprava deluje

Sveti kadar naprava deluje.

SLO

116

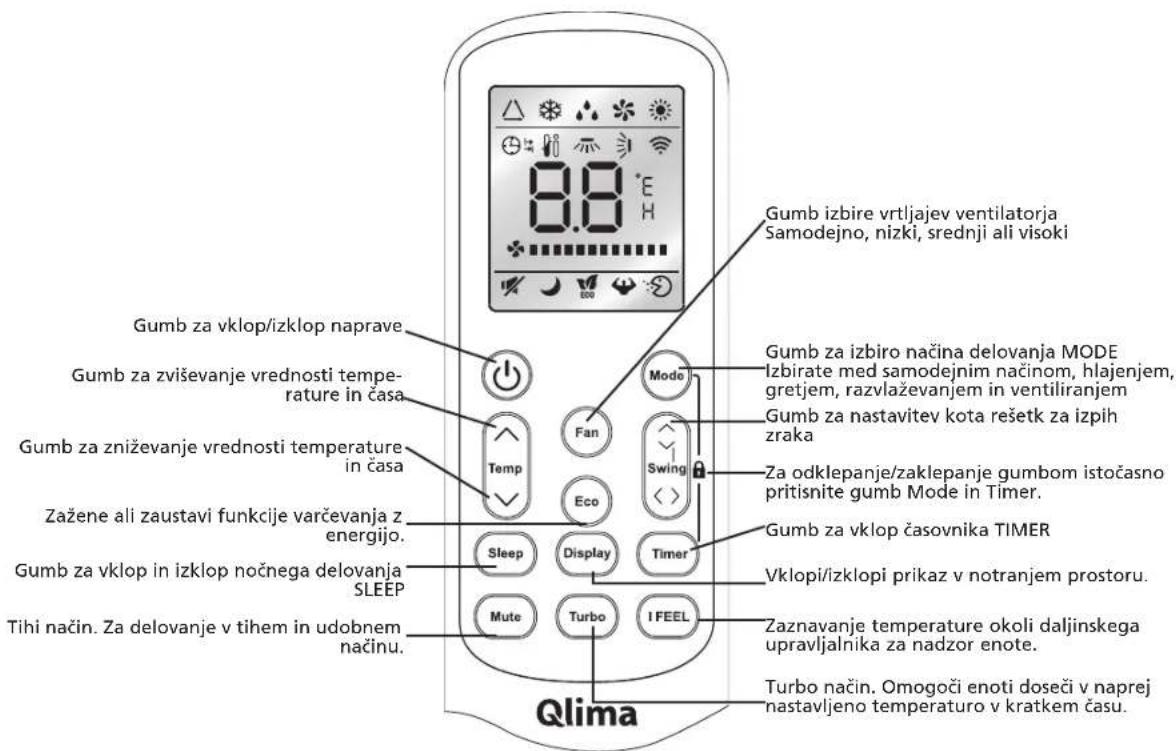

Gumb za vklop/izklop naprave Gumb za zviševanje vrednosti temperature in časa Gumb za zniževanje vrednosti temperature in časa Zažene ali zaustavi funkcije varčevanja z energijo. Gumb za vklop in izklop nočnega delovanja SLEEP Tihi način. Za delovanje v tihem in udobnem načinu. Mode Fan Eco Sleep Display Timer Mute Turbo IFEEL Gumb za izbiro načina delovanja MODE Izbirate med samodejnim načinom, hlajenjem, gretjem, razvlaževanjem in ventiliranjem Gumb za nastavitev kota rešetk za izpih zraka Za odklepanje/zaklepanje gumbom istočasno pritisnite gumb Mode in Timer. Gumb za vklop časovnika TIMER Vklopi/izklopi prikaz v notranjem prostoru. Zaznavanje temperature okoli daljinskega upravljalnika za nadzor enote. Turbo način. Omogoči enoti doseči v naprej nastavljeno temperaturo v kratkem času. Qlima

Opomba: Načini delovanja naprave in ustrezne funkcije so podrobneje opisane v nadaljevanju.

Vstavljanje baterij

1. Odstranite pokrovček baterij v smeri puščice.
2. Vstavite baterije kot je označeno. Pazite na pravilno pozicijo glede na pozitivni (+) in negativni (-) pol.
3. Zaprite pokrovček.

Vedite: uporabljajte 2 LR03 AAA (1,5V) baterije. Ne uporabljajte baterij, ki jih je možno polniti. Ko izpis na zaslonu bledi zamenjajte baterije z drugimi istega tipa (glej zgoraj).

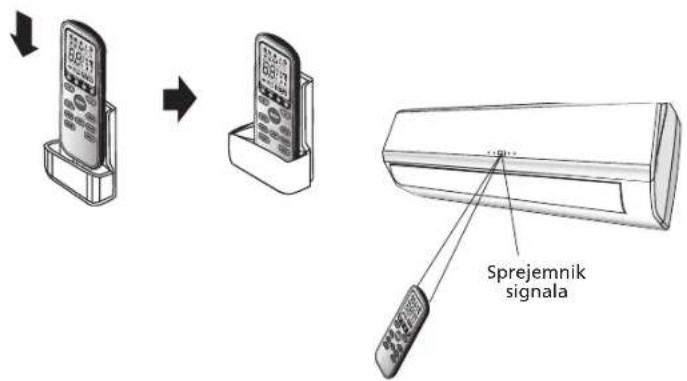

Shranjevanje daljinskga upravljalca in nasveti za uporabo

Daljinski upravljalnik lahko hranite v držalu, ki ga pritrdite na steno.

Uporaba daljinskega upravljalca

Usmerite daljinski upravljalnik proti sprejemniku signala na notranji enoti klimatske naprave. Klimatsko napravo lahko tako krmilte do razdalje 7 metrov.

Sprejemnik signala

SLO

NAVODILA ZA UPRAVLJANJE

Način samodejnega delovanja FEEL △

V načinu FEEL naprava v odvisnosti od sobne temperature sama izbira med gretjem, hlajenjem, razvlaževanjem in ventiliranjem.

Usmerite daljinski upravljalec v klimatsko napravo.

1. Vklop

Pritisnite za vklop/izklop naprave. Ko naprava zazna signal posveti indikator delovanja na zaslonu notranje enote naprave.

Kadar funkcija FEEL ni aktivna

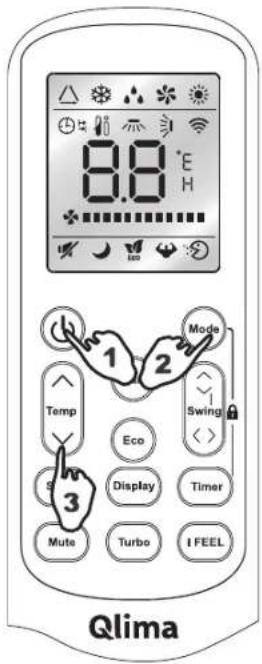

2 Izberite funkcijo FEEL

Pritisnite na gumb za izbiro načina delovanja MODE Z gumbom MODE nastavite način delovanja FEEL.

8.0 °E Mode 1 2 Temp Eco Swing 3 Display Timer Mute Turbo I FEEL Qlima

Kadar je funkcija FEEL aktivna so način delovanja naprave in predprogramirane temperature odvisne od trenutne notranje temperature.

Notranja temperatura	Način delovanja	Želena temperatura
Manj kot 20 °C Gretje 23 °C
20 - 26 °C Razvlaževanje DRY 18 °C
Več kot 26 °C	Hlajenje 23 °C

3. Nastavitev temperature

Pritisnite na gumb △ ali ▽.

Z vsakim pritiskom na gumb △ povečate vrednost nastavljene temperature za 1°C. Kadar temperaturo povišate za 2°C prikazovalnik ne spremeni prikaza opozorilnih lučk. Z vsakim pritiskom na gumb ▽ zmanjšate vrednost nastavljene temperature za 1°C. Kadar temperaturo povišate za 2°C prikazovalnik ne spremeni prikaza opozorilnih lučk.

Vedite: Lahko se zgodi, da iz delujoče naprave včasih ne piha zrak. Kadar menjate načine delovanja se naprava ne odzove takoj.

Načini delovanja gretje HEAT ,hlajenje COOL inventiliranje FAN

Usmerite daljinski upravljalec v klimatsko napravo.

1. Pritisnite za vklop/izklop naprave. Ko naprava zazna signal posveti indikator delovanja na zaslonu notranje enote naprave.

2. Za izbiro želenega načina delovanja pritiskajte gumb za izbiro načina delovanja MODE.

SLO

118

1. V načinih gretja in hlajenja je možno z gumboma in nastavljati želeno temperaturo, ter z gumbom FAN tudi želene obrate ventilatorja (samodejno AUTO (FLASH), nizke LOW, zrednje MID in visoke HIGH

2. V načinu ventiliranja želene temperature ni možno nastavljati. Nastavljajo se lahko le obrati ventila torja. S tipko FAN lahko izbirate med nizkimi LOW, srednjimi MID in visokimi HIGH obrati.

Kadar je nastavljeno samodejno uravnavanje obratov (AUTO) se obrati nastavljajo na najbolj primerno vrednost. Kadar se sobna temperatura približuje nastavljeni temperaturi, se ventilator vrti vse počasneje.

Značilnosti načina delovanja gretje HEAT

Predgrevanje

Do pretoka zraka iz notranje enote pride 2 – 5 minut po aktiviranju funkcije gretja.

Po končanem gretju

Notranji ventilator deluje še 2 - 5 minut po izklopu funkcije gretja.

Odtaljevanje

Med gretjem naprava za svoje optimalno delovanje občasno samodejno odtaljuje kompresor. Ta postopek ponavadi traja 2-10 minut. Med odmrzovanjem se ventilator ustavi. Po končanem postopku odtaljevanja se funkcija gretja zopet samodejno zažene.

Način delovanja razvlaževanje DRY

Usmerite daljinski upravljalec v klimatsko napravo.

1. Pritisnite za vklop/izklop naprave. Ko naprava zazna signal posveti indikator delovanja na zaslonu notranje enote naprave.
2. Za izbiro DRY načina delovanja pritiskajte gumb za izbiro načina delovanja MODE. Naprava sedaj prostor razvlažuje.
3. Ko sobna temperatura pade na 18°C klimatska naprava samodejno preneha z razvlaževanjem. Klimatska naprava samodejno nadaljuje z delovanjem, ko sobna temperatura doseže 20 °C.

Pri izklopu načina razvlaževanja, naprava vrtljaje ventilatorja samodejno nastavi v samodjeni način AUTO. V načinu razvlaževanja želene temperature ni možno spreminjati. Le-ta je samodejno nastavljena na 18 °C

ČASOVNIK 📊 → 📊 →

Z gumbom TIMER lahko s pomočjo časovnika ob odhodu z doma nastavite čas samodejnega vklopa naprave. Tako bo ob Vaši vrnitvi domov v prostoru že prijetna temperatura.
Po potrebi (npr. ponoči) lahko časovnik izklopite.

NASTAVITEV ČASOVNIKA

Za nastavitev časa samodejnega vklopa sledite naslednjim korakom:

(daljinski upravljalec in klimatska naprava sta izklopljena):

1. Pritisnite gumb TIMER

2. Z gumbom MODE izberite želeni način delovanja.

3. Z gumboma △ in ▽ izberite želeno temperature (nastavljanje temperature je možno le v načinih gretja in hlajenja).

4. Z gumbom FAN nastavite obrate ventilatorja(samodejno, nizke, srednje, visoke). Nastavitev ventilatorja je možna le vnačinih delovanja FEEL samodejno, COOL hlanjenje, HEAT gretje. V načinu razvlaževanja DRY ventilator vedno deluje le v samodejnem načinu AUTO.

5. S pritiski na gumb SWING vklopite ali izklopite nihanje loput za izpih zraka.

6. Pritisnite na gumb TIMER. Na prikazovalniku utripa H.

7. Z gumboma △ in ▽ nastavite čas samodejnega vklopa naprave. Čas, ki naj poteče do vklopa v interval med 0 in 10 urami lahko nastavljate v korakih po pol ure, v intervalu med 10 in 24 urami pa po korakih ene ure.

8. Ob ponovnem pritisku na gumb TIMER H preneha utripati, na prikazovalniku pa se izpiše čas vklopa.

9. S ponovnim pritiskom na gumb TIMER resetirate nastavitve časovnika.

VEDITE: Če med programiranjem v 10 sekundah ne pritisnete nobenega gumba, se daljinski upravlajalec izklopi.

Za nastavitev časa samodejnega izklopa sledite naslednjim korakom:

(daljinski upravljalec in klimatska naprava sta vklopljena):

1. Pritisnite gumb TIMER

2. Z gumboma △ in ▽ nastavite čas samodejnega izklopa naprave. Čas, ki naj poteče do vklopa v interval med 0 in 10 urami lahko nastavljate v korakih po pol ure, v intervalu med 10 in 24 urami pa po korakih ene ure.

3. Pritisnite na gumb TIMER in H preneha utripati, na prikazovalniku pa se izpiše čas vklopa.

4. S ponovnim pritiskom na gumb TIMER resetirate nastavitve časovnika.

VEDITE: Če med programiranjem v 10 sekundah ne pritisnete nobenega gumba, se daljinski upravlajalec izklopi.

Opomba: Če pritisnite gumb za vklop/izklop naprave kadar na prikazovlaniku utripa H" prikazovalnik prikaže nastavljeno temperature.

Takrat lahko z gumboma △ in ▽ spreminjate temperaturo.

Ob pritisku na gumb časovnika TIMER se na prikazovalniku zopet izpiše čas*, ki ga lahko sedaj spreminjate. Ob ponovnem pritisku na gumb TIMER se shranijo nove nastaitve, na prikazovalniku pa se izpiše čas do samodejnega izklopa naprave.

* Če namesto gumba TIMER pritisnete gumb za vklop/izklop se dajinski upravljalec izklopi.

S pritiskom na gumb TIMER kontrolirate nastavitve izpisane na prikazovalniku.

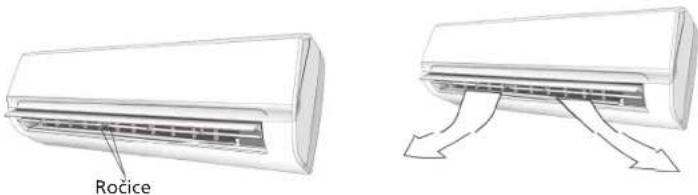

FUNKCIJA NIHANJA REŠETK ZA IZPIH ZRAKA SWING

1. Za vklop funkcije pritisnite gumb SWNIG Vertikalne lamele samodejno nihajo gor i dol in tako bolje razporedijo zrak po prostoru.

2. Ob ponovnem pritisku na gumb SWING se lamele zaustavijo v položaju, v katerem so se nahajale ob pritisku gumba.

Horizontalno smer toka zraka lahko premikate ročno s pomočjo ročice na horizontalnih lamelah.

Rocice

Nočno delovanje SLEEP

Ko klimatska naprava deluje sledite spodnjim korakom.

1. Za vklop funkcije pritisnite gumb SLEEP.

2. Za izbiro drugega načina delovanja in izklop funkcije nočnega delovanja ponovno pritisnite gumb SLEEP ali gumb MODE.

V načinu SLEEP naprava uravnava temperaturo prostora na sledeč način:

1. Ob hlajenju naprava samodejno zviša temperaturo za 1oC po prvi uri delovanja in za dodatno 1*C po drugi uri delovanja.

2. Ob gretju naprava samodejno zniža temperaturo za 1oC po prvi uri delovanja in za dodatno 1*C po drugi uri delovania.

3. V samodejnem načinu FEEL naprava viša oz. niža temperaturo, kot je opisano v zgornjih dveh točkah. Ali bo naprava temperaturo višala ali nižala je odvisno od trenutno aktivnega načina delovanje – gretje ali hlajenje.

Po 10 urah delovanja v SLEEP načinu se naprava samodejno izklopi.

Način SLEEP je možno aktivirati le kadar naprav deluje v načinih FEEL, hlajenje ali gretje.

Funkcija TURBO

Pritisnite gumb TURBO, tako da bo enota delovala posebej močno. V načinu COOL/HEAT/FAN pri izbiri načina TURBO se uporablja najvišjo nastavitev ventilatorja in vnaprej nastavljeno temperaturo 16°C v načinu COOL in 31°C v načinu HEAT. Za inaktiviranje stanja vnaprejšnjih nastavitev ga pritisnite znova.

Tihi način

S pritiskom gumba za tihi način aktivirate tihi način, enota uporablja najnižjo nastavitev ventilatorja, kompresor pa deluje z najmanjšo kapaciteto. To lahko povzroči nezadostno kapaciteto hlajenja in ogrevanja. S ponovnim pritiskom gumba prekličete tihi način.

Način I FEEL

S pritiskom gumba I Feel (Čutim) omogočite, da daljinski upravljalnik meri temperaturo na svoji trenutni lokaciji in pošlje ta signal klimatski napravi in tako omogoči, da slednja optimizira temperaturo okoli vas ni zagotovi največjo mero udobja. S ponovnim pritiskom gumba prekličete način I FEEL.

Način ECO

S pritiskom gumba ECO omogočite ekonomično delovanje naprave s prilagoditvijo frekvence kompresorja in hitrosti ventilatorja. S ponovnim pritiskom gumba prekličete način ECO.

Način zaklepanja

S hkratnim pritiskom gumbom Mode (Način) in Timer (Časovnik) odklenete ali zaklenete tipkovnico. Kadar je zaklenjena, ne morete uporabljati gumbov, dokler tipkovnice zopet ne odklenete. Na zaslonu daljinskega upravljalnika je prikazano »LO«.

E VZDRŽEVANJE

Čiščenje čelne plošče

1. Napravo izključite in vtič potegnite iz električne vtičnice.
2. Primate ploščo na mestih označenih z A in jo potegnite proti sebi.
3. Ploščo čistite s čisto in suho krpo. Za trdovratno umazanijo krpo zmočite z mlačno vodo (največ 30° C).
4. Za čiščenje ne uporabljajte agresivnih čistil kot, so bencin ali polirne paste.
5. V notranjo enoto ne zlivajte vode. Nevarnost električnega udara!
6. Čelno ploščo ponovno zaprite in pritisnite nas mesto označeno z B, da se plošča zaskoči.

Flter je potrebno redno čistiti.

Sledite naslednjim korakom:

1. 1. Napravo izključite in vtič potegnite iz električne vtičnice.

2. Odprite čelno ploščo.

3. Primate ročico in izvlecite filter.

4. Filter očisitite in ga vrnite vležišče.

Za trdovratno umazanijo uporabite toplo vodo in prašek. Po končanem čiščenju filter popolnoma osušite. Filtra ne postavljate na direktno sončno svetobo.

1. Zaprite čelno ploščo.

Kadar naprava deluje v zelo prašnih prostorih jo je potrebno čistiti vsak drugi teden.

SLO

122

F TEMPERATURNO OBMOČJE DELOVANJA

Hlajenje, gretje in razvlaževanje je možno pri naslednjih notranjih in zunanjih temperaturah:

	Način
	Hlajenje Gretje Razvlaževanje
Sobna temperatura 16°C	-48°C	16°C - 31°C	16°C - 48°C
Zunanja temperatura 0°C	-48°C	-15°C - +24°C	0°C - 48°C

G ODPRAVLJANJE TEŽAV

Naprava ne deluje	Naprava ni dobro priklopljena na elektricno napajanje.
Naprava ne deluje	Naprava ni dobro priklopljena na elektricno napajanje.
	Baterijski vložki v daljinskem upravljalcu so prazni.
	Vklopljena zaščita ali pregorela varovalka.
	Zamašene odprtine za vhod/izhod zraka
Naprava ne hladi oz. ne greje dobro, kljub temu,da zrak piha iz naprave.	Neprimerno nastavljena temperatura.
	Zamašen zracni filter.
Oteženo upravljanje	Zaradi nabrane statične elektrike ali motenj v napajanju naprava lahko ne deluje dobro. Izklopite jo za 2-3 sekunde iz električnega napajanja.
Naprava se ne zažene. V teku je menjava načina delovanja. Počakajte 3 minute.
Neprijeten vonj	Izvor vonja je drugje: pohištvo, cigaretni dim .... Naprava le izpihuje vsrkan zrak.
Sliši se pretakanje vode	Zvok povzroča pretakanje hladilnega sredstva v napravi. Ni napaka.
	Zvok zaradi odtaljevanja naprave.
Pokajoč zvok	Pozroča ga širjenje in krčenje plastične čelne plošče zaradi temperaturnih sprememb
Iz rešetk izhjaja vlažna meglica.	V načinih COOL ali DRY v prostor prihaja zelo hladen zrak, ki povzroči nastajanje meglice.
Utripa rdeča lučka kompresorja, notranji ventilator ne deluje.	Naprava prehaja iz načina ogrevanja v način razvlaževanja.Po 10 minutah lučka ugasne, enota se vrne v način ogrevanja.

TEHNIČNE KARAKTERISTIKE

Model TS 825 TS 832 TS 848 TSCS 825 TSCS	832 TSCS 1025 TSCS 1032
Type klimaanlegg		Vgradna klimatsknaprava	Vgradna klimatsknaprava	Vgradna klimatsknaprava	Vgradna klimatsknaprava	Vgradna klimatsknaprava	Vgradna klimatsknaprava
Moč hlajenja nom. (min - maks) * W		2520 (900 - 3000)	3230 (1000 - 3720)	5120 (1310 - 5730)	2520 (900 - 3000)	3230 (1000 - 3720)	2520 (900 - 3000)
Energijski razred hlajenje* A++ A++ A++ A++ A++ A++ A++
SEER* 6.1 6.1 6,3 6.1 6.1 6.1 6.1
Moč gretja nom. (min - maks) * W		2570 (900 - 3200)	3290 (1000 - 3830)	5230 (1330 - 6540)	2570 (900 - 3200)	3290 (1000 - 3830)	2570 (900 - 3200)
COP*		A+	A+	A+	A+	A+	A+
SCOP*		4,0 4,0 4,0	4,0 4,0 4,0 4,0
Maks. razvlaževanje ** / ***	L / 24 h	24	28.8	53	24	28.8	24
poraba energije hlajenje	kW	0.73	1.13	1,5	0.80	1.08	0.80
poraba energije gretje	kW	0.6	1.02	1,5	0.70	0.94	0.70
Letna poraba energije	kWh	143 / 875	184 / 910	283 / 1680	149 / 904	196 / 1223	149 / 904
Napajanje	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Tok nominalno hlajenje/gretje	A	4,4 / 3,7	6,7 / 6,1		3,6 / 3,2	4,9 / 4,3	3,6 / 3,2
Maks. tok nominalno	A	5,5	7,6	10,8	6,4	7,8	6,4
Maks. pretok zraka**	m3/h	550	550	810	650	650	650
Za prostor**	m3	60-85	80-100	120 - 140	65-90	85-110	65-90
Vhodný pre regiony		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Kompresor		Rotary	Rotary	Rotary	Rotary	Rotary	Rotary
Hitrosti ventilatorja		5	5	5	5	5	5
Razpon nastavitve temp.	°C	16- 31	16- 31	16- 31	16- 31	16- 31	16- 31
Upravljanje		Elektronsko z dalj.upravljal-cem	Elektronsko z dalj.upravljal-cem	Elektronsko z dalj.upravljal-cem	Elektronsko z dalj.upravljal-cem	Elektronsko z dalj.upravljal-cem	Elektronsko z dalj.upravljal-cem
Daljinsko upravljanje		DA	DA	DA	DA	DA	DA
Filtri		protiprašni filter	protiprašni filter	protiprašni filter	protiprašni filter	protiprašni filter	protiprašni filter
Hladilno sredstvo	K / g	R410a / 650	R410a / 780	R410a / 1200	R410a / 800	R410a / 1000	R410a / 800
Hladilno sredstvo GWP		2088	2088	2088	2088	2088	2088
CO2 równoważne	ton.	1.358	1.629	2,506	1.671	2.088	1.671
Premer cevi plin / tekočina	mm	1/4" / 3/8"	1/4" / 3/8"	1/4" / 3/8"	Snelkoppeling	Snelkoppeling	Snelkoppeling
Pritisk vpih / izpih (maks)	bar	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)
Dimenz. notranja enota (§ x g x v)	mm	777 x 250 x 205	777 x 250 x 205	910 x 292 x 205	777 x 250 x 205	777 x 250 x 205	777 x 250 x 205
Dimenz. zunanja enota (§ x g x v)	mm	700 x 552 x 256	700 x 552 x 256	780 x 605 x 290	700 x 552 x 256	700 x 552 x 256	700 x 552 x 256
Teža notranja enota	kg	8	8	10,0	10	10	10
Teža zunanja enota	kg	26	26	37,0	30	32	30
Bruto teža notranja enota	kg	10	10	13,0	18	18	18
Bruto teža zunanja enota	kg	29	29	41,0	35	37	35
Jakost hrupa notranja enota (maks)	dB(A)	40	40	43	40	40	40
Jakost hrupa zunanja enota (nom)	dB(A)	50	50	65	53	50	50
Jakost hrupa notranja enota (min.)	dB	27	27		40	40	40
Varovalka notranja enota	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Varovalka zunanja enota	IP	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Varovalka		AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A

* EN 14511-2011 / EN14825
** Le za indikacijo
*** Razvlaževanje pri 27* C, 60% rel. vlagi.
**** EN12108

Odpadne hišne električne naprave se ne smejo odvreči skupaj s hišnimi odpadki. Prosimo reciklirajte,

kjer je to mogoče. Povprašajte lokalne oblasti ali prodajalca za nasvet o možnostih recikliranja. Če se električne naprave odlagajo na zemeljskih smetišćih lahko iz njih v podtalnico odtekajo nevarne snovi, ki tako vstopijo v prehranjevalno verigo in ogrozijo vaše zdravje in dobro počutje. Ob nakupu nove naprave mora prodajalec po določbah zakona brezplačno prevzeti vašo staro napravo.

Okoljevarstveni zaznamek:

Naprava vsebuje fluorirane toplogredne pline opisane v Kjotskem protokolu. Servisira ali razstavi jo lahko le šolana oseba.

Naprava vsebuje plin R410A, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 1975. Zato ga ne spuščajte v ozračje.

Internet:

Zadnjo verzijo navodil za montažo in/ali servisnih navodil lahko najdete na naši spletni strani, na povezavi-www.qlima.com.

SLO

126

Pure vertical lines without any text, numbers, or symbols

Qlima www.Qlima.com
