TS825 - Airconditioner QLIMA - Gratis gebruiksaanwijzing en handleiding

Merk	Qlima
Model	TS825
Producttype	Splitwandairco
Koelcapaciteit (nominaal)	2520 W (900 - 3000 W)
Energieklasse koelen	A++
SEER	6.1
Verwarmingscapaciteit (nominaal)	2570 W (900 - 3200 W)
Energieklasse verwarmen	A+
SCOP	4.0
Ontvochtigingscapaciteit	24 L/24u
Elektrisch vermogen (koelen)	0.73 kW
Elektrisch vermogen (verwarmen)	0.6 kW
Voeding	220-240 V ~ 50 Hz
Nominale stroom (koelen/verwarmen)	4.4 A / 3.7 A
Luchtdebiet	550 m³/u
Aanbevolen ruimtevolume	60 - 85 m³
Instelbare temperatuurbereik	16 °C - 31 °C
Ventilatorsnelheden	5 (Auto, Laag, Midden, Hoog, Turbo)
Compressortype	Roterend
Koelmiddel	R410A, 650 g
Afmetingen binnenunit (B x H x D)	777 x 250 x 205 mm
Afmetingen buitenunit (B x H x D)	700 x 552 x 256 mm
Nettogewicht binnenunit	8 kg
Nettogewicht buitenunit	26 kg
Geluidsniveau binnen (max / laag)	40 dB(A) / 27 dB(A)
Geluidsniveau buiten	50 dB(A)
Beschermingsgraad (binnen/buiten)	IPX0 / IPX4
Garantie compressor	48 maanden
Garantie onderdelen	24 maanden
Belangrijkste functies	Koelen, verwarmen, ontvochtigen, ventileren, Feel, Turbo, Slaap, ECO, I Feel, Swing, Timer, Stil
Bedieningstype	Elektronische afstandsbediening
Onderhoud en reiniging	Regelmatige reiniging van het luchtfilter, voorpaneel met zachte doek, geen water op de binnenunit
Veiligheidsvoorschriften	Aansluiten op geaard stopcontact, luchtinlaten/-uitlaten niet blokkeren, installatie door erkende professional, jaarlijkse inspectie verplicht
Repareerbaarheid	Reparatie uitsluitend door erkende technicus, reserveonderdelen beschikbaar via klantenservice

Veelgestelde vragen - TS825 QLIMA

Wat is de koelcapaciteit van de Qlima TS825?

De nominale koelcapaciteit is 2520 W, met een bereik van 900 tot 3000 W.

Welk type koelmiddel gebruikt dit apparaat?

De airco gebruikt R410A, een vulling van 650 g. Het is een gefluoreerd broeikasgas.

Hoe stel ik de verwarmingsfunctie in op de afstandsbediening?

Wanneer de batterijen zijn geplaatst, knippert de pijl 'Heat' of 'Cool'. Druk op een willekeurige toets wanneer 'Heat' knippert om de warmtepomp te activeren.

Wat te doen als de unit niet start?

Controleer of de stekker goed in het stopcontact zit, of de batterijen van de afstandsbediening geladen zijn, of de zekering niet is gesprongen en of de luchtinlaten/-uitlaten niet geblokkeerd zijn.

Hoe maak ik het luchtfilter schoon?

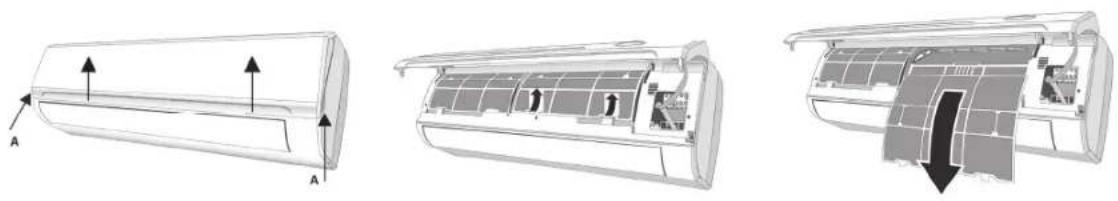

Zet het apparaat uit en trek de stekker eruit. Open het voorpaneel, verwijder het filter, was het met lauw water en een beetje afwasmiddel, droog het in de schaduw en plaats het terug.

Wat is het elektrisch verbruik in koelmodus?

Het verbruik in koelmodus is 0.73 kW met een geschat jaarlijks verbruik van 143 kWh.

Vermindert de stille modus de prestaties?

Ja, de stille modus verlaagt de ventilatorsnelheid en het compressorvermogen, wat kan leiden tot onvoldoende koel- of verwarmingscapaciteit.

Hoe gebruik ik de timerfunctie?

Met het apparaat uit, druk op de Timer-knop, stel de starttijd in met de △/▽-toetsen (in stappen van 30 min tot 10 uur, daarna per uur tot 24 uur), druk daarna nogmaals op Timer om te bevestigen.

Wat zijn de afmetingen van de binnen- en buitenunit?

Binnenunit: 777 x 250 x 205 mm. Buitenunit: 700 x 552 x 256 mm.

Deckt de garantie het lekken van koelmiddel?

Nee, de garantie dekt geen verlies of lekkage van koelmiddel als gevolg van een niet-conforme installatie of installatie door een niet-erkend persoon.

GEBRUIKSAANWIJZING TS825 QLIMA

Geachte mevrouw, meneer,

Van harte gefeliciteerd met de aankoop van uw airconditioner. U heeft een kwaliteitsproduct aangeschaft waar u nog vele jaren plezier van zult hebben,

mits u de airconditioner verantwoord gebruikt. Lees daarom eerst deze gebruiksaanwijzing voor een optimale levensduur van uw airconditioner.

Wij geven u namens de fabrikant 24 maanden garantie op alle optredende materiaal- en fabricagefouten.

Wij wensen u veel comfort met uw airconditioner.

Met vriendelijke groet,

PVG Holding B.V.

Afdeling Klantenservice

1. LEES EERST DE GEBRUIKSAANWIJZING.
2. RAADPLEEG BIJ TWIJFEL UW DEALER.

NL

74

INHOUD

A Veiligheidsvoorschriften

B Onderdelen

C Voor ingebruikname

D Bediening

E Onderhoud

F Bedrijfstemperaturen

G Storingen verhelpen

H Garantiebepalingen

I Specificaties

A VEILIGHEIDSVOORSCHRIFTEN

Installeer dit toestel enkel wanneer het voldoet aan de lokale/nationale wetgeving, regelgeving en normen. Dit product is bedoeld om gebruikt te worden als een airconditioner in woningen en is alleen geschikt voor gebruik binnenshuis in woonkamers, keukens en garages op droge plaatsen, in normale huishoudelijke omstandigheden. Dit apparaat is uitsluitend geschikt voor een geaard stopcontact, aansluitspanning 220-240 V~/50 Hz.

BELANGRIJK

• Het apparaat MOET altijd geaard worden aangesloten. Als de stroomvoorziening niet geaard is, mag u het apparaat niet aansluiten. De stekker moet altijd makkelijk toegankelijk zijn als het apparaat is aangesloten. Lees deze gebruiksinstructie zorgvuldig en volg de aanwijzingen.
• De airco bevat een koudemiddel en kan worden aangemerkt als apparatuur onder druk. Schakel daarom altijd een bevoegde aircomonteur in voor installatie van en onderhoud aan de airco. De airco dient jaarlijks te worden gecontroleerd en onderhouden door een bevoegde aircomonteur of anders vervalt de garantie.

Controleer vóór het aansluiten van het apparaat of:

• De voedingsspanning komt overeen met de netspanning op het typeplaatje;
• Stopcontact en stroomvoorziening geschikt zijn voor de elektrische spanning vermeld op het typeplaatje;
• De stekker van het snoer in het stopcontact past;
• Het apparaat op een stabiele ondergrond staat.

Laat de elektrische installatie controleren door een erkend vakman als u er niet zeker van bent dat alles in orde is.

- Dit apparaat is volgens de CE-veiligheidsnormen gefabri-

NL

ceerd. Toch dient u, zoals bij ieder elektrisch apparaat, voorzichtig te zijn.

• Dek de luchtinlaat en luchtuitlaat nooit af.
• Breng het apparaat nooit in contact met chemicaliën.
• Het apparaat nooit in contact brengen met water, met water besproeien of in water onderdompelen. Schakel het apparaat uit en onderbreek de energievoorziening wanneer water de binnenunit inloopt.
• Steek niet uw handen, vingers of voorwerpen in de openingen van het apparaat.
• Sluit het apparaat nooit aan met behulp van een verlengsnoer. Als er geen geschikt geaard stopcontact voorhanden is, laat dit dan installeren door een erkend elektricien.
• Laat eventuele reparaties en/of onderhoud alleen uitvoeren door een bevoegd monteur of door uw erkende leverancier. Volg de gebruiks- en onderhoudsinstructies vermeld in deze handleiding.
• Onderbreek altijd de stroomtoevoer als het apparaat niet gebruikt wordt.
• Žet nooit de airconditioner aan of uit door de stekker in het stopcontact te steken of eruit te halen. Gebruik daarvoor alleen de speciale bedieningsknoppen op de airconditioner of op de afstandsbediening.
• Open de airconditioner nooit als deze in werking is. Verbreek de stroomtoevoer alvorens het apparaat te openen.
• Haal altijd de stekker uit het stopcontact of verbreek de stroomtoevoer wanneer de airconditioner wordt gereinigd of wanneer er onderhoud wordt gepleegd.
• Plaats nooit gasbranders, ovens of kooktoestellen in de luchtstroom.
• Bedien nooit de knoppen en raak de airconditioner nooit aan met natte handen.
• De buitenunit produceert geluid wanneer het apparaat aanstaat. Dit kan in strijd zijn met plaatselijke wettelijke regelingen. Het is de verantwoordelijkheid van de gebruiker om na te gaan of de apparatuur volledig voldoet aan de plaatselijke wettelijke regelingen.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, geestelijke of zintuiglijke vermogens, of gebrek aan ervaring en kennis, tenzij er toezicht wordt gehouden op en instructies worden gegeven voor het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid.
• Er dient toezicht te worden gehouden op kinderen om er zeker van te zijn dat zij niet met het apparaat spelen.
• Ga nooit in de directe luchtstroom staan.
• Drink nooit het condenswater uit de airconditioner
• Breng geen wijzigingen aan het product aan.
• Indien de voedingskabel beschadigd is, dient deze vervangen te worden door de fabrikant, zijn klantenservice of personen met vergelijkbare kwalificaties om gevaren te voorkomen.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en mensen met een lichamelijke, zintuiglijke of verstandelijke beperking en door mensen die geen ervaring met of kennis over het apparaat hebben als er toezicht op hen wordt gehouden of ze instructies hebben gekregen over veilig gebruik van het apparaat en op de hoogte zijn van de risico's.
• Zorg ervoor dat kinderen niet met het apparaat spelen.
• Reiniging en onderhoud dient niet te worden uitgevoerd door kinderen zonder toezicht.

LET OP!

• Gebruik het apparaat nooit met een beschadigd snoer, stekker, behuizing of bedieningspaneel.
• Het niet opvolgen van de aanwijzingen kan leiden tot het vervallen van de garantie op dit apparaat.

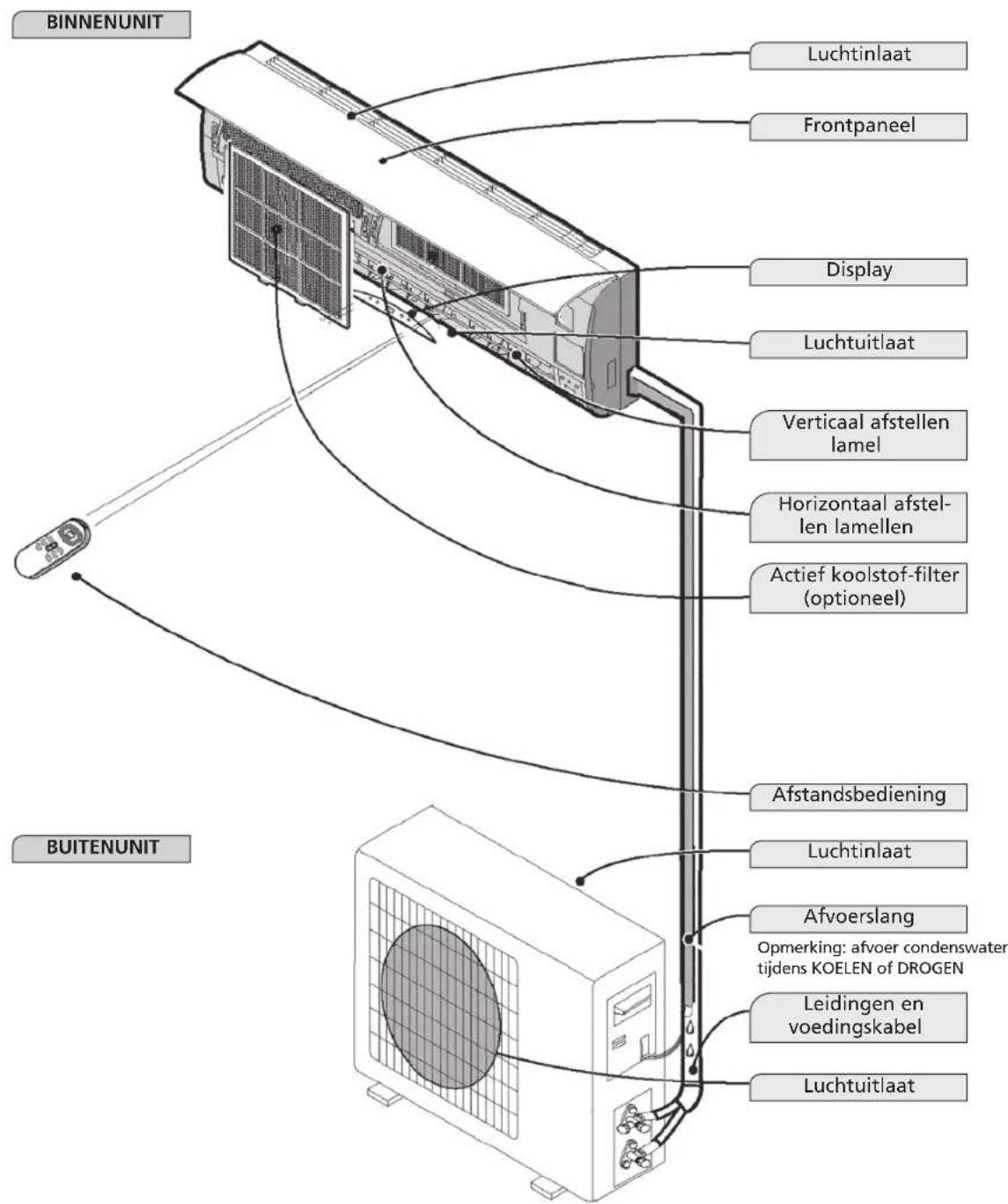

B ONDERDELEN

De afbeeldingen in deze gebruiksaanwijzing zijn gebaseerd op een standaardmodel. De door u gekochte airconditioner kan een ander model zijn.

C VOOR INGEBRUIKNAME

Voor ingebruikname van de airconditioner dient u het volgende te controleren en in te stellen.

Instelling afstandsbediening

De afstandsbediening is door de fabrikant NIET ingesteld op de functie alleen koelen of verwarmen; u dient deze functies zelf in te stellen.

Elke keer nadat de batterijen van de afstandsbediening zijn vervangen, knippert het pijltje voor "Heat" of "Cool" op het display van de afstandsbediening.

Afhankelijk van het type airconditioner dat u gekocht hebt, is de afstandsbediening als volgt in te stellen: Druk op een willekeurige knop als het pijltje voor "Heat" knippert; de warmtepomp is ingesteld.

Druk op een willekeurige knop als het pijltje voor "Cool" knippert, alleen koelen is ingesteld.

Als u niet binnen 10 seconden op een willekeurige knop drukt, wordt de afstandsbediening automatisch op koelen ingesteld.

D BEDIENING

Bediening en display

1. Indicatie LED Power on

Geeft aan dat de airconditioner is ingeschakeld.

1. Indicatie LED slaapfunctie

Geeft aan dat de slaapfunctie is ingeschakeld.

1. Temperatuurindicatie LED

Geeft de ingestelde temperatuur weer

1. Indicatie LED Timerfunctie

Geeft aan dat de timerfunctie is ingeschakeld.

1. Indicatie LED unit in bedrijf

Geeft aan dat de unit in werking is.

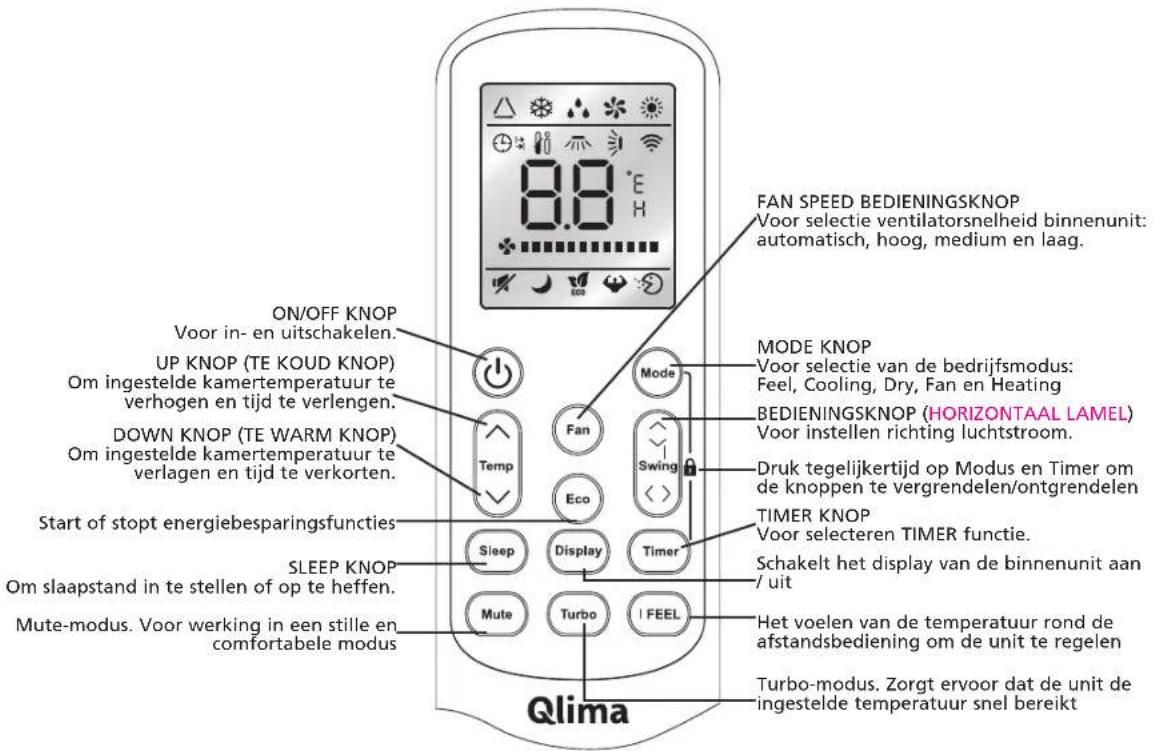

Afstandsbediening

De afstandsbediening zendt signalen naar het systeem.

Opmerking: iedere modus en de relevante functies worden hierna verder gespecificeerd.

Plaatsen van de batterijen

Verwijder de batterijklep in de richting van de pijl.

Plaats nieuwe batterijen zoals aangegeven (let hierbij op de plus- (+) en minpolen (-).

De batterijklep terugschuiven.

Opmerking: gebruik 2 LR03 AAA (1,5 volt) batterijen. Geen oplaadbare batterijen gebruiken. Batterijen vervangen door nieuwe van hetzelfde type (zie hierboven) als het display vager wordt.

Opslag van de afstandsbediening en tips voor gebruik

De afstandsbediening kan in een houder, die aan een muur is bevestigd, worden geplaatst.

Gebruik afstandsbediening

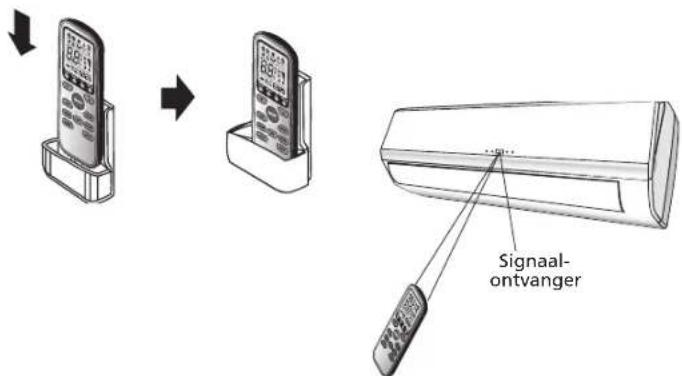

Richt de afstandsbediening op de signaalontvanger op de binnenunit van de airconditioner. De airconditioner is op deze manier tot een afstand van 7 meter te bedienen.

BEDIENINGSINSTRUCTIES

FEEL modus bedrijfsprocedure △

De bedrijfsmodus wordt automatisch geselecteerd (HEATING, DRY, FAN, COOLING) afhankelijk van de kamertemperatuur op het selectiemoment.

Met de afstandsbediening op de airconditioner gericht.

1. Inschakelen

Druk op de ON/OFF/IN BEDRIJF knop. Wanneer het apparaat een signaal ontvangt, licht het IN BEDRIJF indicatielampje van de binnenunit op.

Als de unit niet op de FEEL modus staat.

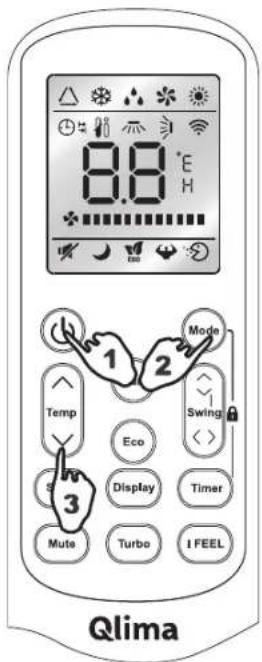

2. Selecteren FEEL modus

Druk op de MODE selectieknop

Zet de MODE op de FEEL positie.

Bedrijfsmodus en temperatuur worden bepaald door de binnentemperatuur.

Binnentemperatuur Bedrijfs	modus Gewenste temperatuur
Minder dan 20 °C	Verwarmen voor‘warmtepomp’ typeVentilator voor ‘allen koelen’ type	23 °C
20 - 26 °C DRY 18 °C
Meer dan 26 °C COOLING	23 °C

3. Temperatuur instellen

Druk op de △ knop of op de ▽ knop.

Als de △ knop ingedrukt wordt, wordt de waarde van de ingestelde temperatuur met 1°C verhoogd.

Nadat de temperatuur met 2°C verhoogd is, verandert het indicatielampje niet.

Als de ▽ knop ingedrukt wordt, wordt de waarde van de ingestelde temperatuur met 1°C verlaagd.

Nadat de temperatuur met 2°C verlaagd is, verandert het indicatielampje niet.

Opmerking:

Het kan voorkomen dat wanneer de unit in bedrijf is er geen lucht uitgeblazen wordt.

Bij verandering van de modus draait de unit niet altijd meteen.

Modus Koelen (COOL), verwarmen (HEAT) en ventileren (FAN).

Met de afstandsbediening op de airconditioner gericht.

1. Druk op de aan/uit-knop. Wanneer het apparaat een signaal ontvangt, licht het "in bedrijf"-indicatielampje van de binnenunit op.
2. Druk op de knop MODE om de gewenste modus te selecteren: koelen, ventileren of verwarmen.
3. In de verwarmings- en koelmodus is het mogelijk om de gewenste temperatuur in te stellen met de knoppen △ en ▽ en de gewenste ventilatorsnelheid: AUTO, LOW, MID of HIGH, via de afstandsbediening.
4. In de stand ventileren is het niet mogelijk om de temperatuur in te stellen. Wel kan met de toets FAN de ventilatorsnelheid worden ingesteld op LOW, MID of HIGH.

Indien de ventilatorstand op AUTO wordt ingesteld, zal de ventilator automatisch de meest gunstige ventilatorsnelheid inschakelen. Komt de ruimtetemperatuur dichter bij de ingestelde temperatuur, dan zal de ventilator steeds langzamer gaan draaien.

Kenmerken van de verwarmingsmodus

Voor verwarmen

Nadat de verwarmingsfunctie is opgestart, komt de luchtstroom van de binnenunit pas na 2 tot 5 minuten op gang.

Na verwarmen

Nadat de verwarmingsfunctie is gestopt, blijft de ventilator van de binnenunit nog 2 tot 5 minuten draaien.

Ontdooien

Tijdens HEATING zal het apparaat automatisch ontdooien voor een optimale werking. Deze procedure duurt normaal 2-10 minuten. Tijdens het ontdooien stopt de ventilatorfunctie. Na ontdooien start de HEATING functie weer automatisch op.

Modus Ontvochtigen (DRY)

Met de afstandsbediening op de airconditioner gericht.

1. Druk op de aan/uit-knop. Wanneer het apparaat een signaal ontvangt, licht het "in bedrijf"-indicatielampje van de binnenunit op.
2. Druk op de mode-knop en selecteer de DRY-modus. De airconditioner zal nu de ruimte ontvochtigen.
3. Bij het bereiken van een ruimtetemperatuur van 18°C zal de airconditioner automatisch stoppen met ontvochtigen. De airconditioner start weer automatisch bij het bereiken van een ruimtetemperatuur van 20°C.

Bij het inschakelen van de ontvochtigingsstand zal de ventilatorsnelheid automatisch op de AUTO-stand worden ingeschakeld.

De gewenste temperatuur van de ruimte kan in de droogstand niet worden gewijzigd. Deze wordt automatisch ingesteld op 18°C.

TIMER-modus ⏱→ ⏱→

Wanneer u met de TIMER-knop de timer instelt als u weggaat, is het behaaglijk als u weer thuis komt. 's Nachts kunt u de timer eventueel uitschakelen.

INSTELLEN TIMER

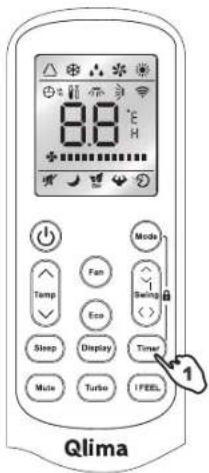

Om de airconditioner op het gewenste tijdstip in te schakelen, moet de volgende procedure gevolgd worden (de afstandsbediening en de airconditioner zijn uitgeschakeld):

1. Druk op de Timer-knop.
2. Kies de gewenste modus door op de Mode-knop te drukken.
3. Kies de gewenste temperatuur door op de △▽ knop te drukken (is alleen mogelijk wanneer de 'cool' of 'heat' modus is geselecteerd).
4. Kies ventilatorsnelheid (low, medium of high) of automatische modus (alleen mogelijk als de Feel, Cool of Heat modus is geselecteerd) door op de Fan knop te drukken.

In de Dry modus draait de ventilator altijd op Auto modus.

1. Kies Swing of geen Swing door op de Swing knop te drukken.
2. Druk op de Timer knop ('h' knippert).
3. Gebruik de △▽ knop om de tijd te selecteren waarop de airconditioner aan moet slaan (tussen 0 en 10 uur kunt u op ieder halfuur instellen; tussen de 10 en 24 uur kunt u op ieder uur instellen).
4. Druk op de Timer knop ('h' stopt met knipperen) en de ingestelde tijd verschijnt op het display.
5. Druk nogmaals op de Timer knop om de geselecteerde data uit het geheugen te verwijderen.

Opmerking: wanneer er tijdens het programmeren van de timerfunctie geen knoppen worden ingedrukt, schakelt de afstandsbediening automatisch na 10 seconden uit.

Om de airconditioner op het gewenste tijdstip uit te schakelen moet de volgende procedure gevolgd worden (de afstandsbediening en de airconditioner zijn uitgeschakeld):

1. Druk op de Timer knop.
2. Gebruik de △▽ knop om de tijd te selecteren waarop de airconditioner moet uitschakelen (tussen 0 en 10 uur kunt u op ieder halfuur instellen; tussen de 10 en 24 uur kunt u op ieder uur instellen).
3. Druk op de Timer knop ('h' stopt met knipperen) en de ingestelde tijd verschijnt op het display.
4. Druk nogmaals op de Timer knop om de geselecteerde data uit het geheugen te verwijderen.

Opmerking: wanneer er tijdens het programmeren van de timerfunctie geen knoppen worden ingedrukt, schakelt de afstandsbediening automatisch na 10 seconden uit.

Opmerking: als 'h' knippert en u één keer op de ON/OFF/RUN knop drukt, verschijnt de ingestelde temperatuur in het display. Nu kunt u de temperatuur wijzigen met de △▽ knop. Wanneer de Timer knop wordt ingedrukt, verschijnt de tijd weer, die kan nu ook gewijzigd worden*. Als de Timer knop weer wordt ingedrukt, worden de data opgeslagen en verschijnt de resterende tijd (dat de airconditioner nog in bedrijf is) in het display.

* Wanneer de ON/OFF/RUN knop wordt ingedrukt in plaats van de Timer knop, schakelt de afstandsbediening uit.

Druk op de Timer functie om de instellingen op het display te controleren.

SWING functie

Verricht onderstaande handelingen als de airconditioner in bedrijf is.

1. Druk op de SWING knop om de swing functie in te schakelen. De verticale lamel zal nu automatisch op en neer gaan om zo de lucht in verticale richting beter over de ruimte te verdelen.
2. Druk weer op de SWING knop, de verticale lamel stopt op de stand van het moment van drukken op de SWING knop.

De horizontale luchtstroom kan handmatig gewijzigd worden door het verstellen van de horizontale lamellen met de hendels, zie afbeelding.

SLEEP-modus

Verricht onderstaande handelingen als de airconditioner in bedrijf is.

1. Druk op de SLEEP-knop om de swing-functie in te schakelen.
2. Druk op de SLEEP-knop of op de MODE-knop om een andere modus te selecteren en de SLEEP-modus uit te schakelen.

In de SLEEP-modus zal de airconditioner als volgt de ruimtetemperatuur regelen:

1. In de koelmodus zal de ingestelde temperatuur na 1 uur draaien automatisch met 1°C worden verhoogd. Na twee uur draaien zal de ingestelde temperatuur nogmaals met 1°C worden verhoogd.
2. In de verwarmingsmodus zal de ingestelde temperatuur na 1 uur draaien automatisch met 1°C worden verlaagd. Na twee uur draaien zal de ingestelde temperatuur nogmaals met 1°C worden verlaagd.
3. In de FEEL-modus zal de airconditioner de temperatuur gaan instellen volgens punt 1 of 2, afhankelijk van of de airconditioner de ruimte moet koelen of verwarmen.

In de SLEEP-modus zal de airconditioner na 10 uur draaien automatisch worden uitgeschakeld.

De SLEEP-modus kan alleen worden gebruikt als de airconditioner in de stand FEEL, Koelen of Verwarmen staat.

TURBO-functie

Druk op de TURBO-knop om de unit maximaal te belasten. Als u de TURBO-functie selecteert in de modus KOELING/VERWARMING/VENTILATOR, zal de ventilator draaien op maximale snelheid en de vooraf ingestelde temperatuur van 16°C in de modus KOELEN en 31°C in de modus VERWARMEN gebruiken. Druk opnieuw op de knop om de vooraf ingestelde waarden te deactiveren.

Mute-modus

Druk op de knop Mute om de mute-modus te activeren. De ventilator zal draaien op de laagste snelheid en de compressor zal minimaal belast worden. Dit kan ervoor zorgen dat er onvoldoende koelings- en verwarmingscapaciteit is. Druk opnieuw op de knop om de mute-modus uit te schakelen.

I FEEL-modus

Druk op de knop I FEEL om ervoor te zorgen dat de afstandsbediening de temperatuur meet op de plaats waar deze zich bevindt en een signaal stuurt naar de airconditioner zodat deze de temperatuur rondom u optimaliseert en u een maximaal comfort geeft. Druk opnieuw op de knop om de modus I FEEL uit te schakelen.

ECO-modus

Druk op de ECO-knop om de unit de frequentie van de compressor en de snelheid van de ventilator te laten regelen. Druk opnieuw op de knop om de ECO-modus uit te schakelen.

Vergrendelmodus

Druk tegelijkertijd op Modus en Timer om het toetsenbord te vergrendelen of te ontgrendelen. Indien vergrendeld, moet er worden ontgrendeld om de knoppen te kunnen gebruiken. Het scherm van de afstandsbediening geeft "LO" weer.

E ONDERHOUD

Schoonmaken frontpaneel

1. Het apparaat uitschakelen en de stekker uit het stopcontact halen.
2. Frontpaneel vastpakken op positie "a" en naar u toetrekken.
3. Reinigen met een zachte droge doek. Gebruik handwarm water (max. 30° C) om hardnekkig vuil te verwijderen.
4. Gebruik nooit vluchtige stoffen zoals benzine, of een schuurmiddel om vuil te verwijderen.
5. Nooit water op de binnenunit spuiten. Gevaarlijk! Elektrische schok!
6. Het frontpaneel terugplaatsen en sluiten door positie "b" naar beneden te drukken.

Schoonmaken luchtfilter

De luchtfilter dient regelmatig gereinigd te worden.

NL

86

Handel als volgt:

1. Het apparaat volledig uitschakelen.

- Open het frontpaneel.

- Pak de hendel vast en schuif de filter eruit.

1. De luchtfilter reinigen en terugplaatsen.

Bij hardnekkig vuil de filter schoonmaken in handwarm water met afwasmiddel. Na schoonmaken, de filter op een zonvrije plek volledig laten drogen.

1. Sluit het frontpaneel.

Wanneer de airconditioner in een extreem stoffige ruimte wordt gebruikt, dient deze iedere twee weken schoongemaakt te worden.

F BEDRIJFSTEMPERATUREN

Koelen, verwarmen en / of ontvochtigen zijn mogelijk bij de volgende binnen- en buitentemperatuur.

	Modus
	Koelen Verwarmen Ontvochtigen
Kamertemperatuur 16°C	-48°C 16°C -31°C 16°C	-48°C
Buitentemperatuur 0°C	-48°C -15°C -+24°C 0°C	-48°C

STORINGEN VERHELPEN

Probleem Oorzaak / Oplossing
Unit werkt niet.	De stekker zit niet goed in het stopcontact.
	De batterijen van de afstandsbediening zijn leeg.
	De beveiliging is geactiveerd of de zekering is doorgebrand.
	Zijn de luchtinlaten, -uitlaten geblokkeerd?
Geen gekoelde of verwarmde lucht.	Is de temperatuur goed ingesteld?
	Is de luchtfilter verontreinigd?
Geen effectieve bedie-ning.	Als gevolg van storing (door ontlading van statische elektriciteit, storing in stroomvoorziening) zal het apparaat niet goed functioneren. Als dat het geval is, de stekker uit het stopcontact halen en na 2-3 seconden weer in het stopcontact steken.
Start niet meteen. Verandering van de modus tijdens bedrijf: vertraging van 3 minuten.
Vreemde lucht.	Geur is mogelijk afkomstig van een andere bron, meubels sigaretten, etc. De unit blaast de aangezogen lucht weer uit.
Geluid van stromend water.	Veroorzaakt door het koudemiddel in de airconditioner, dit duidt niet op een storing.
	Geluid van ontdooien in verwarmingsmodus.
Krakend geluid.	Het geluid kan veroorzaakt worden door uitzetten/krimpen van het frontpaneel als gevolg van temperatuurswisselingen.
Er komt damp/nevel uit de luchtuitlaat.	Er ontstaat damp/nevel als de lucht in de kamer sterk afkoelt doordat tijdens de COOLING of DRY werking koude lucht wordt uitgeblazen.
Het rode compressor indicatorlampje knippert constant en de ventilator van de binnenunit werkt niet meer.	De unit gaat van verwarmingsmodus in ontdooimodus. Het indicatielampje gaat binnen 10 minuten uit, de unit gaat terug in de verwarmingsmodus.

H GARANTIEBEPALINGEN

U krijgt op de airconditioner 48 maanden garantie op de compressor en 24 maanden garantie op overige onderdelen, vanaf de aankoopdatum. Hierbij gelden de volgende regels:

1. Alle verdere aanspraken op schadevergoeding, inclusief gevolgschade, wijzen wij uitdrukkelijk af.
2. Reparatie of vervanging van onderdelen binnen de garantietermijn leidt niet tot verlenging van de garantie.
3. De garantie geldt niet wanneer er veranderingen zijn aangebracht, niet-originele onderdelen zijn gemonteerd of reparaties zijn verricht door derden.
4. Onderdelen die aan normale slijtage onderhevig zijn, zoals het filter, vallen buiten de garantie.
5. De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht.
6. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van die in de gebruiksaanwijzing of door verwaarlozing.
7. De verzendkosten en het risico van het opsturen van de airconditioner of onderdelen daarvan komen altijd voor rekening van de koper.
8. Schade veroorzaakt door het niet gebruiken van de geschikte filters valt buiten de garantie.
9. Het verlies van koelmiddel en/of lekkage ten gevolge van ondeskundig aansluiten / het ontkoppelen van de units door niet-gekwalificeerde personen valt niet onder de garantiebepalingen die op dit product van toepassing zijn. Schade aan apparaten die geïnstalleerd, gekoppeld en/of ontkoppeld zijn niet conform lokale regels en wetgeving en/of conform deze installatiehandleiding vallen niet onder de garantiebepalingen die op dit product van toepassing zijn.

In het geval van reparaties, raadpleeg uw dealer indien deze instructies geen oplossing bieden. Zorg ervoor dat in het uitzonderlijke geval van een noodzakelijke ontkoppeling dit te allen tijde door een gekwalificeerde en geautoriseerde professional gedaan wordt volgens uw lokale wetten en regelgeving.

SPECIFICATIES

Model TS 825 TS 832 TS 848 TSCS 825 TSCS	832 TSCS 102	5 TSCS 1032
Type airconditioner		Wandmodel airconditioner	Wandmodel airconditioner	Wandmodel airconditioner	Wandmodel airconditioner	Wandmodel airconditioner	Wandmodel airconditioner	Wandmodel airconditioner
Koelcapaciteit * W		2520 (900 - 3000)	3230 (1000 - 3720)	5120 (1310 - 5730)	2520 (900 - 3000)	3230 (1000 - 3720)	2520 (900 - 3000)	3230 (1000 - 3720)
EE Klasse koelen` A++ A++ A++ A++ A++ A++ A++
SEER* 6.1 6.1 6,3 6.1 6.1 6.1 6.1
Verwarmingscapaciteit * W		2570 (900 - 3200)	3290 (1000 - 3830)	5230 (1330 - 6540)	2570 (900 - 3200)	3290 (1000 - 3830)	2570 (900 - 3200)	3290 (1000 - 3830)
EE Klasse verwarmen*		A+	A+	A+	A+	A+	A+	A+
SCOP*		4,0 4,0 4,0	4,0 4,0 4,0 4,0
Ontvochtigingscapaciteit ** / ***	L / 24 h	24	28.8	53	24	28.8	24	28.8
Energieverbruik koelen	kW	0.73	1.13	1,5	0.80	1.08	0.80	1.08
Energieverbruik verwarmen	kW	0.6	1.02	1,5	0.70	0.94	0.70	0.94
Jaarlijks energieverbruik koelen / verwarmen	kWh	143 / 875	184 / 910	283 / 1680	149 / 904	196 / 1223	149 / 904	196 / 1223
Stroomvoorziening	V / Hz / Ph	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1	220-240~ / 50 / 1
Stroom (nom.) koelen / verwarmen	A	4,4 / 3,7	6,7 / 6,1		3,6 / 3,2	4,9 / 4,3	3,6 / 3,2	4,9 / 4,3
Max. stroom	A	5,5	7,6	10,8	6,4	7,8	6,4	7,8
Luchtstroom **	m3/h	550	550	810	650	650	650	650
Voor ruimtes van - tot**	m3	60-85	80-100	120 - 140	65-90	85-110	65-90	85-110
Geschikt voor de regionen		W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C	W / A / C
Compressor type		Roterende	Roterende	Roterende	Roterende	Roterende	Roterende	Roterende
Ventilatorsnelheden		5	5	5	5	5	5	5
Thermostatisch bereik	°C	16- 31	16- 31	16- 31	16- 31	16- 31	16- 31	16- 31
Handmatige / mechanische / elektronische regeling		Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning	Elektronische afstandsbedie- ning
Afstandsbediening Ja / Nee		Ja	Ja	Ja	Ja	Ja	Ja	Ja
Luchtfilter type(s)		Scherm	Scherm	Scherm	Scherm	Scherm	Scherm	Scherm
Koudemiddel type / vulling	K / g	R410a / 650	R410a / 780	R410a / 1200	R410a / 800	R410a / 1000	R410a / 800	R410a / 1000
Koudemiddel GWP		2088	2088	2088	2088	2088	2088	2088
CO2 equivalent	ton.	1.358	1.629	2,506	1.671	2.088	1.671	2.088
Diameter koudemiddelbuis Vloeistof - Gas	mm	1/4" / 3/8"	1/4" / 3/8"	1/4" / 3/8"	Snelkoppeling	Snelkoppeling	Snelkoppeling	Snelkoppeling
Normale zuig- / persdruk (max)	bar	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11.5 / 19 (28.5 / 45)	11. 5 / 19 (28.5 / 45)
Afmetingen binnenunit (BxHxD)	mm	777 x 250 x 205	777 x 250 x 205	910 x 292 x 205	777 x 250 x 205	777 x 250 x 205	777 x 250 x 205	777 x 250 x 205
Afmetingen buitenunit (BxHxD)	mm	700 x 552 x 256	700 x 552 x 256	780 x 605 x 290	700 x 552 x 256	700 x 552 x 256	700 x 552 x 256	700 x 552 x 256
Nettogewicht binnenunit	kg	8	8	10,0	10	10	10	10
Nettogewicht buitenunit	kg	26	26	37,0	30	32	30	32
Brutogewicht binnenunit	kg	10	10	13,0	18	18	18	18
Brutogewicht buitenunit	kg	29	29	41,0	35	37	35	37
Geluidsvermogen binnenunit****	dB(A)	40	40	43	40	40	40	40
Geluidsvermogen buitenunit****	dB(A)	50	50	65	53	50	50	50
Geluidsdrukniveau binnenunit (low)****	dB	27	27		40	40	40	40
Unit bescherming binnen	IP	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0	IPX0
Unit bescherming buiten	IP	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4	IPX4
Toelaatbaar vermogen zekering		AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A	AC 250V/3.15A

* EN 14511/EN 14825 ** Indicatief gebruiken *** Vocht verwijderen bij 27°C, 60% RL **** EN 12108

NL

90

Werp elektrische apparatuur niet weg bij het huisvuil; lever het in op de daarvoor aangewezen plaats. Neem contact op met de plaatselijke autoriteiten voor informatie waar apparatuur kan worden ingeleverd. Wanneer elektrische apparaten worden weggegooid op de vuilstort of in de dump, kunnen gevaarlijke stoffen in het grondwater en in de voedselketen terechtkomen met alle gevolgen voor de gezondheid. Bij de vervanging van oude apparaten door nieuwe is de leverancier wettelijk verplicht zonder kosten het oude apparaat voor vernietiging in te nemen. Batterijen niet in het vuur werpen, daar deze kunnen exploderen of gevaarlijke vloeistoffen kunnen uitstoten. Indien u de afstandsbediening vervangt of vernietigt, de batterijen uitnemen en deze conform de geldende wetgeving weggooien daar deze schadelijk zijn voor het milieu.

Milieu-informatie: Deze apparatuur bevat gefluoreerde broeikasgassen zoals opgenomen in het Protocol van Kyoto. De apparatuur mag alleen worden gerepareerd of gedemonteerd door professioneel, geschoold personeel.

Deze apparatuur bevat koelmiddel R410A in de hoeveelheid als aangegeven in bovenstaande tabel. Laat R410A niet ontsnappen in de atmosfeer: R410A is een gefluoreerd broeikasgas met een broeikasgaseffect (GWP) = 1975.

Internet:

Om u nog beter van dienst te zijn kunt u de meest recente versie van de gebruikers-, installatie- en/of service handleiding downloaden op www.qlima.com.

Verricht onderstaande handelingen als de airconditioner in bedrijf is.
