Tipo de produto	Ar condicionado móvel
Marca	Qlima
Modelo	SC5048
Capacidade de refrigeração	9000 BTU/h (2,6 kW)
Consumo elétrico	1000 W
Tensão de alimentação	220-240 V ~ 50 Hz
Dimensões (L x P x A)	45 x 38 x 70 cm
Peso líquido	28 kg
Nível sonoro	65 dB(A)
Caudal de ar	300 m³/h
Fluido refrigerante	R-410A
Capacidade do reservatório de água	0,8 L
Funções principais	Refrigeração, desumidificação, ventilação
Temporizador	24 horas
Controle remoto	Sim
Filtro de ar	Lavável
Classe energética	A
Manutenção e limpeza	Limpar o filtro a cada 2 semanas em período de uso intensivo
Segurança	Proteção contra superaquecimento, parada automática quando o reservatório de água estiver cheio
Peças de reposição e reparabilidade	Filtro, controle remoto, reservatório de água disponíveis como peças de reposição
Garantia	2 anos
Informação geral	Uso recomendado para ambientes até 25 m²

Perguntas frequentes - SC5048 QLIMA

Como instalar a evacuação de ar?

Fixe o tubo de evacuação na parte traseira do aparelho e coloque a saída por uma janela ou abertura de ventilação. Use o kit de evacuação fornecido para ajustar a largura da janela. Certifique-se de que o tubo não está dobrado e que a saída está livre para um arrefecimento ideal.

Posso usar uma extensão elétrica?

Não é recomendado usar uma extensão, pois pode causar superaquecimento ou perda de potência. Conecte o aparelho diretamente a uma tomada de parede com aterramento. Se necessário, use uma extensão de seção suficiente (2,5 mm²) e completamente desenrolada.

Como limpar o filtro de ar?

Remova o filtro localizado na parte traseira do aparelho. Lave-o com água morna e detergente suave, enxágue e deixe secar completamente antes de recolocá-lo. Nunca use o aparelho sem filtro. Uma limpeza regular a cada 15 dias melhora a eficiência energética.

O que fazer se o reservatório de água estiver cheio?

O aparelho para automaticamente e o indicador 'reservatório cheio' acende. Esvazie o reservatório removendo-o delicadamente pela parte inferior do aparelho. Reinsira-o completamente. Para funcionamento contínuo, você pode conectar um tubo de drenagem ao dreno traseiro.

O ar condicionado não está refrigerando o suficiente, o que fazer?

Verifique primeiro se o filtro está limpo. Certifique-se de que a janela ou porta está fechada e que o tubo de evacuação não está obstruído. Verifique se a potência de refrigeração é adequada para a área do ambiente. Se o problema persistir, entre em contato com um serviço autorizado.

Funciona no modo desumidificador?

Sim, o aparelho possui um modo 'Desumidificação' ativável pelo controle remoto ou painel. Neste modo, a potência de refrigeração é reduzida e o ar é seco. A água condensada é coletada no reservatório integrado.

É barulhento?

O nível sonoro é de aproximadamente 65 dB(A), o que é comparável a uma conversa normal ou aspirador de pó. Use o modo 'Silêncio' ou 'Noite' (se disponível) para reduzir o ruído, em detrimento do desempenho de refrigeração.

Como ajustar o temporizador?

Ligue o aparelho e pressione a tecla 'Temporizador' ou 'Timer' no controle remoto ou painel. Use as teclas + e - para programar a hora de desligar ou ligar. Confirme com 'OK' ou 'Set'. O temporizador permite uma economia de energia.

Posso deixar o ar condicionado ligado na minha ausência?

Sim, graças ao temporizador e ao modo automático. Defina uma temperatura de consigna moderada (24-26°C) e um temporizador de desligamento. Certifique-se de que o reservatório de água está vazio e que o aparelho está estável. Evite qualquer obstrução da evacuação.

Qual é o consumo elétrico?

O aparelho consome aproximadamente 1000 W no modo de refrigeração máxima. O consumo real varia conforme a temperatura ambiente, umidade e ajuste do termostato. Para reduzir o consumo, use o modo eco, uma temperatura estável e filtre o ar corretamente.

MANUAL DE UTILIZADOR SC5048 QLIMA

D FUNCIONAMENTO DO CONTROLO REMOTO

ATENÇÃO!

F FUNCIONAMENTO ÓTIMO

H FUNCIONAMENTO DO AR CONDICIONADO

AFFUGTNING

FUNCIONAMENTO AUTOMÁTICO

SLEEP/FUNCIONAMENTO ECONÓMICO

D FUNCIONAMENTO ATRAVÉS DO CONTROLO REMOTO

NOTA!

FUNCIONAMENTO AUTOMÁTICO

E FUNCIONAMENTO MANUAL (SEM CONTROLO REMOTO)

ANTES DO FUNCIONAMENTO MANUAL

F CONSELHOS PARA UM FUNCIONAMENTO ÓTIMO

FUNCIONAMENTO AUTOMÁTICO

Parabéns pela aquisição do seu ar-condicionado Qlima. Adquiriu um produto de alta

qualidade que lhe proporcionará muitos anos de prazer.

Leia estas instruções de utilização primeiro para garantir a vida útil máxima do seu ar

condicionado.

Em nome do fabricante, oferecemos uma garantia de 24 meses sobre os defeitos de

material e

de produção e uma garantia de 48 meses no compressor do ar condicionado.

Desfrute do seu ar condicionado.

Atentamente,

PVG Holding b.v.

Departamento de atendimento ao cliente

CONTEÚDO

A INSTRUÇÕES DE SEGURANÇA B. NOME DAS PEÇAS C. TEMPERATURA DE FUNCIONAMENTO D. FUNCIONAMENTO COM CONTROLO REMOTO E. FUNCIONAMENTO MANUAL (SEM COMANDO) F. FUNCIONAMENTO IDEAL G. AJUSTE DA DIREÇÃO DO FLUXO DE AR H. COMO O AR CONDICIONADO FUNCIONA I. MANUTENÇÃO J. DICAS DE FUNCIONAMENTO K. DICAS DE RESOLUÇÃO DE PROBLEMAS L. CONDIÇÕES DA GARANTIA M. DADOS TÉCNICOS

LEIA ESTE MANUAL

No interior, irá encontrar muitas dicas úteis sobre como utilizar e manter o seu ar condicionado corretamente. Encontrará muitas respostas para problemas comuns no capítulo Dicas de resolução de problemas. Se rever o capítulo K "Dicas de resolução de problemas" primeiro, poderá não ter necessidade de telefonar para a assistência.

1. LEIA AS INSTRUÇÕES DE UTILIZAÇÃO PRIMEIRO.
2. EM CASO DE DÚVIDA, ENTRE EM CONTACTO COM O REVENDEDOR.

P

P

117

A INSTRUÇÕES DE SEGURANÇA

Instale este dispositivo apenas quando estiver em conformidade com a legislação, normas e normas locais/nacionais. Este produto destina-se a ser utilizado como um ar-condicionado em casas residenciais e adequado apenas para ser utilizado em locais secos, em condições domésticas normais, no interior na sala de estar, cozinha e garagem. Verifique a tensão e a frequência da rede. Este dispositivo adequa-se exclusivamente a tomadas com ligação à terra, tensão de ligação de 220-240 V\~ / 50 Hz. Os modelos de 4,8 kW devem estar ligados diretamente à fonte de alimentação.

IMPORTANTE

• O dispositivo TEM de ter sempre uma ligação à terra. Não pode ligar o dispositivo se a fonte de alimentação não estiver ligada à terra. A ficha tem de ser sempre de fácil acesso quando o dispositivo está ligado. Leia estas instruções atentamente e siga as indicações.
• O ar condicionado contém um fluido refrigerante e pode ser classificado como equipamento pressurizado. Portanto, contacte sempre um engenheiro de ar condicionado autorizado para instalação e manutenção do ar condicionado. O ar condicionado deve ser inspecionado e mantido anualmente por um engenheiro de ar condicionado autorizado. Ou a garantia pode ser anulada.

Antes de ligar a unidade, verifique o seguinte:

• A alimentação de tensão deve corresponder com a tensão de alimentação referida na placa de classificação.
• A tomada e a fonte de alimentação devem ser adequadas para a corrente indicada na placa de classificação.
• A ficha no cabo do dispositivo deve encaixar na tomada de parede.
• O dispositivo deve ser colocado e montado numa superfície estável.

O fornecimento de eletricidade ao dispositivo deve ser verificado por um profissional reconhecido se possuir quaisquer dúvidas quanto à compatibilidade.

• Este dispositivo é fabricado de acordo com os padrões de segurança CE. No entanto, deve ter cuidado, como com qualquer outro dispositivo elétrico.
• Não cubra a grelha de entrada e saída de ar.
• Nunca deixe o dispositivo entrar em contacto com produtos químicos.
• Nunca pulverize ou submerja a unidade com água. Desligue a unidade e a fonte de alimentação se entrar água na unidade interna.
• Não coloque as mãos, dedos ou objetos nas aberturas da unidade.
• Nunca utilize uma extensão para ligar o dispositivo à fonte de alimentação elétrica. Se não estiver disponível uma tomada de parede adequada com ligação à terra, peça que um eletricista reconhecido instale uma.
• Quaisquer reparações e/ou manutenções devem apenas ser realizadas apenas por um engenheiro de serviço reconhecido ou pelo seu fornecedor oficial. Siga as instruções de utilização e manutenção, conforme indicado no manual do utilizador deste dispositivo.
• Retire sempre a ficha da unidade da tomada de parede quando não estiver em utilização.
• Não opere ou pare o ar condicionado inserindo ou puxando a ficha de alimentação. Utilize apenas os botões dedicados no ar condicionado ou no controlo remoto.
• Não abra o ar condicionado quando estiver em funcionamento. Retire sempre a ficha elétrica quando abrir o dispositivo.
• Retire sempre a ficha elétrica quando limpar ou reparar o ar condicionado.
• Não coloque queimadores a gás, fornos e/ou fogões no fluxo de ar.

• Não opere os botões nem toque no ar condicionado com as mãos molhadas.
• Note que a unidade exterior produz som quando em utilização, isso pode interferir com a legislação local, sendo da responsabilidade do utilizador verificar e garantir que o equipamento está em total conformidade com a legislação local.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
• É aconselhável ficar fora do fluxo de ar direto.
• Nunca beba da água de drenagem do ar condicionado.
• Não efetue quaisquer modificações na unidade.
• Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, o respetivo departamento de atendimento ao cliente ou pessoas com qualificações equivalentes para evitar perigos.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e compreendendo os perigos envolvidos. As crianças não devem brincar com o aparelho. A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.

ATENÇÃO!

• Nunca utilize o dispositivo com um cabo de alimentação, ficha, quadro ou painel de controlo danificado.
• O incumprimento das instruções pode causar a anulação da garantia deste dispositivo.

Nota sobre os gases fluorados

1. Esta unidade de ar condicionado contém gases fluorados. Para informações específicas sobre o tipo e quantidade de gás, consulte a placa relevante na própria unidade.
2. A instalação, o serviço, a manutenção e a reparação desta unidade devem ser realizados por um técnico certificado.
3. A desinstalação e reciclagem do produto deve ser realizada por um técnico certificado.
4. Se o sistema tiver um sistema de deteção de fugas instalado, verifique se existem fugas, pelo menos, a cada 12 meses.
5. Quando a unidade for verificada quanto a fugas, recomenda-se vivamente a manter um registo de todas as verificações.
6. Esta unidade de ar condicionado é uma unidade hermeticamente fechada que contém gases fluorados.

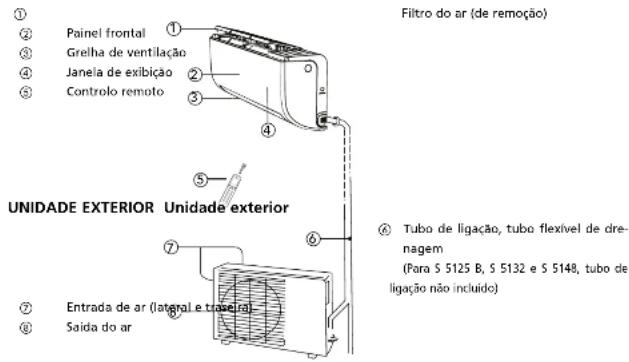

B NOME DAS PEÇAS UNIDADE INTERIOR Unidade interior

NOTA!

Todas as imagens neste manual e na caixa são apenas para explicação e indicação. Podem ser ligeiramente diferentes do ar condicionado que adquiriu. A forma real deverá prevalecer.

INDICADORES DE FUNÇÃO NO PAINEL DO VISOR DA UNIDADE INTERIOR

OR durante 3 segundos quando:

- as funcionalidades FRESH (Fresco), SWING (Oscilação), TURBO ou SILENCE (Silêncio) estão ligadas

OF durante 3 segundos quando:

- as funcionalidades FRESH (Fresco), SWING (Oscilação), TURBO ou SILENCE (Silêncio) estão desligadas

cF quando a descongelar (unidades de refrigeração e aquecimento)

dF quando a funcionalidade de ar anti-frio está ligada (unidades de refrigeração e aquecimento)

5C quando a unidade está a limpar automaticamente (algumas unidades)

FP quando a proteção contra congelamento está ligada (algumas unidades)

quando a funcionalidade Controlo sem fios está ativada (algumas unidades)

88 quando a função ECO (algumas unidades) está ativada, 89 acende gradualmente uma a uma como E

-- C-- 0 -- temperatura definida -- E ..... num intervalo de um segundo

Noutros modos, a unidade irá exibir a sua definição de temperatura.

No modo Fan (Ventoinha) e Dry (Secagem), a unidade irá exibir a temperatura ambiente.

C TEMPERATURA DE FUNCIONAMENTO

A refrigeração, o aquecimento e/ou a desumidificação são eficazes nas seguintes temperaturas interiores e exteriores:

Temperatura\Modo	Operação de refrigeração	Operação de aquecimento	Operação de desumidificação
Temperatura ambiente 17 °C - 32 °C 0 °C - 30 °C 10 °C - 32 °C
Temperatura exterior -25 °C - 50 °C -25 °C - 30 °C 0 °C - 50 °C

CUIDADO

- Se o ar condicionado for utilizado fora das condições supramencionadas, certos recursos de segurança podem ativar e provocar um funcionamento anormal da unidade.

- Se o ar condicionado funcionar com uma humidade relativa excessiva de 80% na divisão, a superfície do ar condicionado poderá atrair condensação. Coloque a grelha de ventilação do fluxo de ar vertical no seu ângulo máximo (verticalmente ao solo) e defina o modo de ventilação HIGH (Alto).

- Para o efeito máximo do seu ar condicionado, feche sempre as portas e as janelas durante a refrigeração ou o aquecimento.

D FUNCIONAMENTO COM CONTROLO REMOTO

NOTA

• Aponte sempre o controlo remoto no sentido do recetor da unidade interior e certifique-se de que não existem obstáculos entre o controlo remoto e o recetor da unidade interior. Caso contrário, o sinal do controlo remoto não será apanhado pelo recetor e o ar condicionado não irá funcionar corretamente.
• A distância máxima a que o controlo remoto funcionará é de, aproximadamente, 6 a 7 metros.

NOTA!

Mantenha o controlo remoto onde o respetivo sinal possa alcançar o recetor da unidade. Quando selecionar o funcionamento do temporizador, o controlo remoto transmite automaticamente um sinal para a unidade interior no horário especificado. Se manter o controlo remoto numa posição que impeça transmissões de sinal adequadas, pode ocorrer um atraso de até 15 minutos.

Introdução aos botões de função no controlo remoto

① Botão on/off (ligar/desligar): prima este botão para iniciar o funcionamento da unidade. Prima o botão novamente para parar o funcionamento da unidade. ② Botão de modo: sempre que premir o botão, um modo é selecionado numa sequência AUTO, COOL (Frio), DRY (Secagem), HEAT (Quente) e FAN (Ventoinha) apenas como a figura seguinte indica:

③ Botão +: prima o botão para aumentar a definição da temperatura interior para 30 °C. ④ Botão -: prima o botão para diminuir a definição da temperatura interior para 17 °C. ⑤ Botão da ventoinha: este botão é utilizado para selecionar a velocidade da ventoinha. Sempre que premir o botão, uma velocidade da ventoinha é selecionada numa sequência que vai de AUTO, LOW (Baixa), MED (Média) até HIGH (Alta) e, em seguida, de volta para AUTO. Quando seleciona o modo AUTO ou DRY (Secagem), a velocidade da ventoinha será controlada automaticamente e não será possível personalizar a velocidade da ventoinha. ⑥ Botão SLEEP (Inativo): prima este botão para entrar no modo de funcionamento de poupança de energia. Prima novamente para cancelar. Esta função só pode ser utilizada no modo COOL (Frio), HEAT (Quente) e AUTO e manter a temperatura mais confortável para si. A unidade aumenta automaticamente a temperatura definida em 1 °C por hora (no modo de refrigeração) ou diminui a temperatura definida em 1 °C por hora (modo de aquecimento) durante as 2 primeiras horas. O ar condicionado manterá esta temperatura (temperatura definida – ou + 2 graus) durante as próximas 5 horas. Após este período, o ar condicionado irá desligar-se.

Botão FRESH: Pressione prolongadamente para ativar a função FRESH.

Botão Swing (Oscilação): prima o botão SWING para ativar a funcionalidade de oscilação. Prima o botão novamente para parar. ⑧ Botão de direção do ar: prima este botão para alterar o ângulo de oscilação da grelha de ventilação. O ângulo de oscilação da grelha de ventilação é de 6º por cada seleção. Quando a grelha de ventilação oscila num certo ângulo, o que irá afetar o efeito de refrigeração e aquecimento do ar condicionado, altera automaticamente a direção da oscilação. Não irá aparecer nenhum símbolo na área do visor quando premir este botão. Botão Swing (esquerda e direita): Pressione o botão SWING para ativar o recurso swing. Aperte o botão novamente para parar. ⑨ Botão Ligar temporizador: prima este botão para iniciar a sequência de ativação automática do temporizador. Cada seleção irá aumentar a definição de ativação automática em incrementos de 30 minutos. Quando a definição de tempo exibir 10 H, cada seleção irá aumentar a definição de temporização automática em incrementos de 60 minutos. Para cancelar o programa de temporização automática, continue a premir o botão até aparecer 0.0. ⑩ Botão Desligar temporizador: prima este botão para iniciar a sequência de desativação automática do temporizador. Cada seleção irá aumentar a definição de ativação automática em incrementos de 30 minutos. Quando a definição de tempo exibir 10 H, cada seleção irá aumentar a definição de temporização automática em incrementos de 60 minutos. Para cancelar o programa de temporização automática, continue a premir o botão até aparecer D.D. ⑪ Botão RESET (Reiniciar): quando premir o botão RESET (Reiniciar) embutido, todas as definições atuais são canceladas e o controlo irá voltar às definições iniciais. Botão Turbo/Limpeza ativa: prima este botão no modo COOL (Frio) e o ar condicionado entra no modo de operação de refrigeração poderosa. Prima novamente para cancelar a função TURBO. Ao premir este botão (>2 seg.), a unidade irá entrar no modo Limpeza ativa. Será iniciado um processo completo para limpar o lado interno do evaporador e reduzir a criação de bactérias. Quando esta função é ativada, todas as definições do temporizador serão canceladas. Para parar o modo Limpeza ativa, pressione o botão (>2 seg.) novamente. ③ Botão LOCK (Bloquear): quando premir o botão LOCK (Bloquear) embutido, todas as definições atuais são bloqueadas e o controlo remoto não aceita nenhuma operação, salvo do LOCK (Bloquear). Prima novamente para cancelar o modo LOCK (Bloquear). Botão VISOR LED/FOLLOW ME: prima este botão para limpar o visor de dígitos no ar condicionado. O visor de dígitos no ar condicionado irá reativar-se automaticamente após 3 segundos, quando nenhum botão estiver a ser premido durante este período. Prima novamente para ativá-lo (não aplicável a unidades sem esta função). Ao premir durante mais do que 2 segundos, a função FOLLOW ME será ativada, prima novamente durante mais do que 2 segundos para desativa. Botão de som baixo/prevenção contra congelamento interior: prima este botão para diminuir o nível de pressão sonora interior para 21 dB(A). A velocidade da ventoinha da unidade interna é reduzida ao seu nível mais baixo. Ao premir este botão (> 2 segundos), a unidade irá entrar no modo de prevenção contra congelamento. A unidade irá anular a definição da temperatura interior e irá definir para aproximadamente 8 °C. Desta forma, impede a sua casa de congelar durante períodos frios com o menor consumo de energia possível. Quando este modo é selecionado, o visor da unidade interior irá mostrar "FP". Este botão só pode ser operado no modo de aquecimento. Para sair do modo de prevenção contra congelamento doméstico: basta premir o botão mais uma vez.

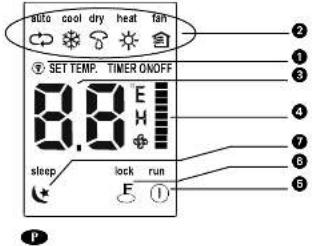

Nomes e funções dos indicadores no controlo remoto

① Indicador de transmissão: este indicador de transmissão acende quando o controlo remoto transmite sinais para a unidade interior. ② Visor do modo: exibe o modo de funcionamento atual. Incluindo Auto CP, Cool (Frio), Dry (Secagem), Heat (Quente) (não aplicável a modelos apenas de refrigeração), Fan (Ventoinha). ③ Visor de temp./temporizador: exibe a definição de temperatura (17 °C - 30 °C). Quando define o modo de funcionamento para FAN (Ventoinha), não é exibida nenhuma definição de temperatura. E, se no modo TIMER (Temporizador), mostra as definições ON (Ligar) e OFF (Desligar) do TIMER (Temporizador). ④ Visor da velocidade da ventoinha: exibe a velocidade da ventoinha selecionada, AUTO (não exibe), LOW (Baixa) ♦, MED (Média) I e HIGH (Alta) I. A velocidade da ventoinha é AUTO quando o modo de funcionamento é AUTO ou DRY (Secagem). ⑤ Visor ON/OFF (Ligar/Desligar): exibido premindo o botão ON/OFF (Ligar/Desligar). Prima o botão ON/OFF (Ligar/Desligar) novamente para remover. ⑥ Visor de bloqueio: exibido quando o modo LOCK (Bloquear) é ativado. ⑦ Visor Inativo: exibido em funcionamento inativo. Prima o botão SLEEP (Inativo) novamente para remover.

NOTA!

Todos os itens estão exibidos na Fig. 2 para efeitos de esclarecimento. Mas durante o funcionamento real, apenas os itens funcionais relativos são exibidos no painel do visor.

Funcionamento do controlo remoto

Instalar/substituir pilhas

Utilize duas pilhas alcalinas secas (AAA/LR03).

Não utilize pilhas recarregáveis.

1. Retire a tampa das pilhas na parte de trás do controlo remoto puxando de acordo com a direção da seta exibida na tampa.
2. Introduza as pilhas novas certificando-se de que o (+) e (-) das pilhas estão instalados corretamente.
3. Volte a encaixar a tampa deslizando a de volta à posição.

NOTA!

- Quando as pilhas forem removidas, o controlo remoto apaga toda a programação. Após introduzir pilhas novas, o controlo remoto deve ser reprogramado.

• Quando substituir as pilhas, não utilize pilhas velhas ou de tipo diferente. Tal pode provocar um mau funcionamento do controlo remoto.
• Se não utilizar o controlo remoto durante várias semanas, retire as pilhas. Caso contrário, os derrames das pilhas podem danificar o controlo remoto.
• A duração média das pilhas em utilização normal é de cerca de 6 meses.
• Substitua as pilhas quando não houver sinal de retorno da unidade interior ou se a luz do indicador de transmissão não aparecer.
• Nunca misture pilhas novas com antigas. Nunca utilize tipos diferentes de pilhas (por exemplo, alcalinas e de dióxido de manganês).

FUNCIONAMENTO AUTOMÁTICO

Quando o ar condicionado estiver pronto para utilização (verifique se a unidade está ligada e a alimentação elétrica disponível), ligue a alimentação e a lâmpada indicadora OPERATION (funcionamento) no painel do visor da unidade interior começa a piscar.

1. Utilize o botão de seleção Mode (Modo) para selecionar AUTO.
2. Prima o botão + ou - para definir a temperatura ambiente pretendida.
3. Prima o botão On/off (Ligar/desligar) para iniciar o ar condicionado. A lâmpada OPERATION (Funcionamento) no painel do visor da unidade interior acende. A FAN SPEED (Velocidade da ventoinha) é controlada automaticamente.

1. Prima o botão On/off (Ligar/desligar) novamente para parar o funcionamento da unidade.

NOTA:

- No modo AUTO, é possível o ar condicionado escolher logicamente o modo COOL (Fria), FAN (Ventoinha) e HEAT (Quente) detetando a diferença entre a temperatura ambiente real na divisão e a temperatura definida no controlo remoto.

- Se o modo AUTO não for confortável para si, é possível selecionar o modo pretendido manualmente.

Funcionamento COOL (Frio), HEAT (Quente) e FAN ONLY (Ventoinha apenas)

1. Se o modo AUTO não for confortável, poderá anular manualmente as definições utilizando os modos COOL (Frio), DRY (Secagem), HEAT (Quente) (apenas unidades com bomba de aquecimento) ou FAN ONLY (Ventoinha apenas) premindo o botão ②.
2. Prima o botão + ou - (③ e ④) para definir a temperatura ambiente pretendida.
3. Prima o botão Fan (Ventoinha) ⑤ para selecionar o modo (Ventoinha) de AUTO, HIGH (Alto), MED (Médio) ou LOW (Baixo).
4. Prima o botão On/off (Ligar/desligar) ①. A lâmpada de funcionamento acende e o ar condicionado começa a funcionar de acordo com as suas definições. Prima o botão On/off (Ligar/desligar) ① novamente para parar o funcionamento da unidade.

NOTA:

O modo FAN ONLY (Ventoinha apenas) não pode ser utilizado para controlar a temperatura. Neste modo, apenas as etapas 1, 3 e 4 são aplicáveis.

Funcionamento DRY (Secagem)

1. Prima o botão Mode (Modo) ② para selecionar DRY (Secagem).
2. Prima o botão + ou - (③ e ④) para definir a temperatura pretendida.
3. Prima o botão On/off ①. A lâmpada de funcionamento acende e o ar condicionado começa a funcionar no modo

DRY (Secagem). Prima o botão On/off (Ligar/desligar) ① novamente para parar o funcionamento da unidade.

NOTA:

Devido à diferença entre a temperatura ajustada da unidade e a temperatura interior real, o ar condicionado no modo DRY (Secagem) irá funcionar automaticamente muitas vezes sem executar o modo COOL (Frio) e FAN (Ventoinha).

Prima o botão Timer on/off (Ligar/Desligar temporizador) (② e ③) para definir os tempos de ativação e desativação da unidade. O funcionamento eficaz definido pelo controlo remoto para a função do temporizador está limitado para um período entre 0,5 e menos de 24 horas.

1. Para definir o tempo de arranque.

1.1 Prima o botão Timer on (Ligar temporizador) ⑨, então o visor do controlo remoto mostra ON TIMER (Temporizador ligado), o último período definido para o arranque e o sinal "h" serão exibidos na área do visor de temporização. Agora está pronto para reiniciar o tempo para INICIAR o funcionamento. 1.2 Prima o botão Timer on (Ligar temporizador) ⑨ novamente para definir o tempo pretendido de arranque da unidade. 1.3 Após configurar Timer on (Ligar temporizador), haverá um atraso de meio segundo antes do controlo remoto transmitir o sinal para o ar condicionado.

2. Para definir o tempo de paragem.

2.1 Prima o botão Timer off (Desligar temporizador) ⓣ e o visor do controlo remoto irá exibir OFF TIMER (Desligar temporizador) e o último período definido para a desativação do temporizador será exibido, em horas, na área

do visor de temporização. Agora está pronto para reiniciar o tempo para PARAR o funcionamento.

2.2 Prima o botão Timer off (Desligar temporizador) (⑧) novamente para definir o tempo que pretende parar o funcionamento. 2.3 Após configurar Timer off (Desligar temporizador), haverá um atraso de meio segundo antes do controlo remoto transmitir o sinal para o ar condicionado.

Exemplo de definição do temporizador

Para iniciar o ar condicionado em 5 horas.

1. Prima o botão TIMER ON (Ligar temporizador), a última definição do tempo de funcionamento inicial e o sinal "h" serão exibidos na área do visor.
2. Prima o botão TIMER ON (Ligar temporizador) para exibir "6:0h".
3. Aguarde um segundo e a área do visor digital irá mostrar novamente a temperatura. O indicador *TIMER ON* (Ligar temporizador) permanece aceso e esta função é ativada.

(definição em simultâneo de ambos os temporizadores ON (Ligar) e OFF (Desligar))

Esta funcionalidade é útil quando pretender parar o ar condicionado depois de ir para a cama, e iniciar novamente pela manhã quando acordar ou quando voltar para casa.

Exemplo:

Para parar o ar condicionado 2 horas após a configuração e iniciá-lo novamente 10 horas após a configuração.

1. Prima o botão TIMER OFF (Desligar temporizador).
2. Prima o botão TIMER OFF (Desligar temporizador) novamente para exibir 2.0h no visor TIMER OFF (Desligar temporizador).
3. Prima o botão TIMER ON (Ligar temporizador).
4. Prima o botão TIMER ON (Ligar temporizador) novamente para exibir 10h no visor TIMER ON (Ligar temporizador).
5. Aguarde um segundo e a área do visor digital irá mostrar novamente a temperatura. O indicador TIMER ON OFF (Ligar/desligar temporizador) permanece acesso e esta função é ativada.

NOTA!

• Se for definido o mesmo período para as definições START (Iniciar) e STOPPING (Parar), o período de paragem irá aumentar automaticamente 0,5 h (o tempo definido exibe menos de 10 h) ou uma hora (o tempo definido exibe 10 h ou mais).
• Para alterar o período de ativação/desativação do temporizador, basta premir o botão TIMER (Temporizador) correspondente e reiniciar o tempo.
• O tempo de ajuste é o tempo relativo. Este é o período definido com base no atraso do período atual.

AVISO

• Mantenha o controlo remoto longe de todos os líquidos.
• Proteja o controlo remoto contra temperaturas elevadas e da exposição à radiação.
• Mantenha o recetor interior fora da luz solar direta ou o ar condicionado poderá avariar.

E FUNCIONAMENTO MANUAL (SEM COMANDO)

Como operar a sua unidade sem controlo remoto.

Caso o seu controlo remoto deixe de funcionar, é possível operar a sua unidade manualmente com o botão MANUAL CONTROL (Controlo manual) localizado na unidade interior. Note que o funcionamento manual não é uma solução a longo prazo e que o funcionamento da unidade com o controlo remoto é altamente recomendado.

ANTES DO FUNCIONAMENTO MANUAL

A unidade deve ser desligada antes do funcionamento manual.

Para operar a sua unidade manualmente:

1. Localize o botão MANUAL CONTROL (Controlo manual) no painel lateral direito da unidade.
2. Prima o botão MANUAL CONTROL (Controlo manual) uma vez para ativar o modo FORCED AUTO (Auto forçado).
3. Prima o botão MANUAL CONTROL (Controlo manual) novamente para ativar o modo FORCED COOLING (Refrigeração forçada).
4. Prima o botão MANUAL CONTROL (Controlo manual) uma terceira vez para desligar a unidade.

CUIDADO

O botão manual destina-se apenas a fins de teste e funcionamento de emergência. Não utilize esta função, a menos que o controlo remoto esteja perdido e seja estritamente necessário. Para restaurar o funcionamento regular, utilize o controlo remoto para ativar a unidade.

FUNCIONAMENTO IDEAL

FUNCIONAMENTO IDEAL

• Para alcançar o melhor desempenho, observe o seguinte: - Ajuste a direção do fluxo de ar corretamente para que não seja direcionado diretamente às pessoas. Ajuste a temperatura para obter o maior nível de conforto. - Feche as portas e janelas, caso contrário, o efeito desejado pode ser reduzido. - Não coloque nenhum objeto perto da entrada ou da saída de ar, pois a eficiência do ar condicionado pode ser reduzida e o ar condicionado pode parar de funcionar. Certifique-se de que não existem obstáculos que bloqueiem o fluxo de ar. O fluxo de ar deve alcançar a sala inteira sem impedimentos. Além disso, o fluxo de ar deve alcançar o ar condicionado sem impedimentos. - Limpe o filtro de ar periodicamente, caso contrário, o desempenho de refrigeração ou aquecimento poderá ser reduzido. É aconselhável limpar os filtros a cada duas semanas. - Não opere a unidade com a grelha de ventilação horizontal na posição fechada.

AJUSTE DA DIREÇÃO DO FLUXO DE AR

Ajuste a direção do fluxo de ar corretamente, caso contrário, tal pode causar desconforto ou criar temperaturas ambiente desequilibradas. - Ajuste a grelha de ventilação horizontal utilizando o botão ⑧ no controlo remoto.

- Ajuste a grelha de ventilação vertical manualmente.

Ajuste da direção do fluxo de ar horizontal (para cima - para baixo)

O ar condicionado ajusta automaticamente a direção do fluxo de ar horizontal de acordo com o modo de funcionamento.

Para definir a direção do fluxo de ar horizontal

Execute esta função enquanto a unidade estiver em funcionamento. Mantenha premido o botão AIR DIRECTION (Direção do ar) ⑧ no controlo remoto para mover a grelha de ventilação para a direção desejada.

- Ajuste a direção do fluxo de ar horizontal para a direção desejada.

- Nas operações subsequentes, o fluxo de ar horizontal é ajustado automaticamente na direção em que ajustou premindo o botão AIR DIRECTION (Direção do ar).

Para definir a direção do fluxo de ar vertical (para a esquerda - para a direita)

Ajuste a grelha de ventilação vertical manualmente utilizando a alavanca no meio do braço da grelha de ventilação vertical (dependendo do modelo). Quando o ar condicionado estiver em funcionamento e a grelha de ventilação estiver numa posição específica, mova a alavanca na extremidade esquerda (ou direita, dependendo do modelo) da saída do ar para a posição desejada.

CUIDADO!

Tenha cuidado, não toque na ventoinha por trás das grelhas de ventilação verticais!

Para oscilar automaticamente a direção do fluxo de ar (para cima - para baixo)

Execute esta função enquanto o ar condicionado estiver em funcionamento.

• Prima o botão SWING (Oscilação) ⑦ no controlo remoto.
• Para parar a função, prima o botão SWING (Oscilação) ⑦ novamente. Prima o botão AIR DIRECTION (Direção do ar) ⑧ para bloquear a grelha de ventilação na posição desejada.

CUIDADO

- Os botões AIR DIRECTION (Direção do ar) e SWING (Oscilação) serão desativados quando o ar condicionado não estiver em funcionamento (incluindo quando o TIMER ON (Ligar temporizador) estiver configurado).

• Não utilize o ar condicionado durante longos períodos de tempo com a direção do fluxo de ar ajustada para baixo no modo de refrigeração ou de secagem. Caso contrário, pode ocorrer condensação na superfície da grelha de ventilação horizontal, criando humidade.
• Não mova a grelha de ventilação horizontal manualmente. Utilize sempre o botão AIR DIRECTION (Direção do ar) ⑧ ou SWING (Oscilação) ⑦. Se mover esta grelha de ventilação manualmente, poderá avariar durante o funcionamento. Se a grelha de ventilação avariar, desligue imediatamente o ar condicionado e reinício-o.
• Quando o ar condicionado é iniciado imediatamente após estar parado, a grelha de ventilação horizontal poderá não mover durante, aproximadamente, 10 segundos.
• Não opere a unidade com a grelha de ventilação horizontal na posição fechada.

COMO O AR CONDICIONADO FUNCIONA

FUNCIONAMENTO AUTOMÁTICO

REFRIGERAÇÃO AQUECIMENTO

DESUMIDIFICAÇÃO

• Quando define o modo de funcionamento para AUTO (botão no controlo remoto), irá selecionar automaticamente COOLING (Refrigeração), HEATING (Aquecimento) ou FAN only (Ventoinha apenas) dependendo da temperatura que selecionar e da temperatura ambiente.
• O ar condicionado irá controlar a temperatura ambiente automaticamente em torno do ponto de temperatura ajustado por si.
• Se o modo AUTO for desconfortável, é possível selecionar as condições manualmente.

FUNCIONAMENTO ECONÓMICO/INATIVO

- Ao premir o botão SLEEP (Inativo) @ durante COOLING (REFRIGERAÇÃO), HEATING (AQUECIMENTO) ou AUTO, o ar condicionado irá aumentar automaticamente (refrigeração) ou diminuir (aquecimento), 1 °C por hora. A temperatura ajustada estará constante 2 horas depois e permanecerá constante durante 5 horas. Após 5 horas, a unidade irá parar. A velocidade da ventoinha

será automaticamente controlada.

OPERAÇÃO DE DESUMIDIFICAÇÃO

• O modo de desumidificação irá selecionar automaticamente a operação de desumidificação com base na diferença entre a temperatura ajustada e a temperatura ambiente real.
• A temperatura é regulada durante a desumidificação ao ligar e desligar repetidamente a função de refrigeração ou de apenas ventilação. A velocidade da ventoinha é controlada automaticamente.
• No funcionamento normal de refrigeração, o ar condicionado irá também desumidificar o ar.

NOTA

Quando o ar condicionado estiver a desumidificar, é provável que a temperatura ambiente diminua. Por conseguinte, é normal que um higróstato meça uma humidade relativa superior. No entanto, a humidade absoluta na divisão irá descer, dependendo da quantidade de humidade produzida na divisão (confeção, pessoas, etc.).

MANUTENÇÃO

AVISO

- É necessário parar o ar condicionado e retirar a fonte de alimentação antes de limpar.

- Se for utilizado um modelo de 4,8 kW, interrompa a fonte de alimentação.

Limpeza da unidade interior e do controlo remoto

CUIDADO!

• Utilize um pano seco para limpar a unidade interior e o controlo remoto.
• Um pano humedecido com água fria pode ser utilizado na unidade interior se esta estiver muito suja,
• É possível retirar e limpar o painel frontal da unidade interior com água. Em seguida, limpe com um pano seco.
• Não utilize um pano ou espanador tratado quimicamente para limpar a unidade.
• Não use benzina, diluente, pó de polimento ou solventes semelhantes para limpeza. Isto pode fazer com que a superficie de plástico quebre ou deforme.

Limpeza do filtro

Um filtro de ar entupido reduz a eficiência de refrigeração desta unidade. Limpe o filtro uma vez a cada 2 semanas.

1. O filtro de ar está sob a grelha de entrada de ar superior.
2. Agarre a aba na extremidade do filtro, levante-a e, em seguida, puxe-a para si.
3. Retire o filtro de rede da unidade interior.
4. Limpe o filtro de rede uma vez a cada 2 semanas.
5. Limpe o filtro de rede com um aspirador ou com água.
6. O filtro de carbono ativo preto não pode ser limpo. Este filtro deixará simplesmente de filtrar os odores desagradáveis assim que ficar sujo. Nessa situação, este filtro necessita de ser substituído por um novo filtro (disponível no seu revendedor). Aconselha-se substituir este filtro duas vezes por ano.
7. O filtro 3M HAF de cor verde irá mostrar sinais claros de sujidade assim que estiver sujo. Quando estiver sujo, este filtro não pode ser limpo e necessita de ser substituído por um novo filtro (disponível no seu revendedor). Aconselha-se substituir este filtro duas vezes por ano.

Substituição recomendada do filtro

Novo filtro

1. Depois de substituir o filtro de carbono ativo e o filtro 3M HAF no suporte do filtro no filtro de rede, este pode ser substituído no ar condicionado.
2. Certifique-se antes de substituir o filtro que está completamente seco e não tem defeitos.
3. Instale novamente o filtro purificador de ar no lugar.
4. Introduza a parte superior do filtro do ar de volta na unidade tendo cuidado para as extremidades esquerda e direita alinharem corretamente e coloque o filtro na posição.

Manutenção

Se planeia desativar a unidade durante um longo período de tempo, faça o seguinte: 1. Opere a ventoinha durante cerca de 6 horas para secar o interior da unidade. 2. Desligue o ar condicionado e a alimentação. Se for utilizado um modelo de 4,8 kW, interrompa a fonte de alimentação. Retire as pilhas do controlo remoto.

1. A unidade exterior requer manutenção e limpeza periódicas. Isto apenas deve ser feito por um engenheiro de ar condicionado autorizado.

Verificações antes do funcionamento

• Verifique se a cablagem não está partida ou desconectada. • Verifique se o filtro de ar está instalado.
• Verifique se a saída ou a entrada de ar não estão bloqueados após o ar condicionado não ter sido utilizado durante um longo período de tempo.

CUIDADO

- Não toque nas partes metálicas da unidade ao remover o filtro. Podem ocorrer lesões ao manusear as extremidades metálicas afiadas.

• Não utilize água para limpar o interior do ar condicionado. A exposição à água pode destruir o isolamento, levando a possíveis choques elétricos.
• Ao limpar a unidade, em primeiro, certifique-se de que a alimentação e o disjuntor estão desligados.

DICAS DE FUNCIONAMENTO

Os seguintes eventos podem ocorrer durante o funcionamento normal.

1. Proteção do ar condicionado.

Proteção do compressor

- Não é possível reiniciar o compressor durante 3 minutos após parar.

Ar anti-frio

- A unidade foi concebida para não projetar ar quente no modo HEAT (Quente), quando o permutador de calor interior está numa das três situações a seguir e a temperatura ajustada não foi alcançada.

A. Quando o aquecimento acabou de começar B. Descongelamento C. Aquecimento a baixa temperatura

Descongelamento

• A unidade interior ou exterior para de funcionar durante o descongelamento.
• Pode ser gerado gelo na unidade exterior durante o ciclo de aquecimento quando a temperatura exterior é baixa e a humidade alta, resultando numa menor eficiência de aquecimento do ar condicionado.
• Durante esta condição, o ar condicionado irá parar a operação de aquecimento periodicamente e iniciar o descongelamento automaticamente.
• O tempo de descongelamento pode variar entre 4 a 10 minutos de acordo com a temperatura exterior e a quantidade de acumulação de gelo na unidade exterior.

2. Sai uma névoa branca da unidade interior.

• É possível que gere uma névoa devido a uma grande diferença de temperatura entre a entrada de ar e a saída de ar no modo COOL (Frio) num ambiente interior com elevada humidade relativa.
• Uma névoa branca pode gerar devido à humidade gerada pelo processo de descongelamento quando o ar condicionado reinicia na operação do modo HEAT (Quente) após o descongelamento.

3. Ruído baixo do ar condicionado.

• Poderá ouvir um assobiar baixo quando o compressor estiver a funcionar ou simplesmente parar de funcionar. Este som é o som do fluido refrigerante a fluir ou a parar.
• Poderá ouvir também um "chiar" baixo quando o compressor estiver a funcionar ou simplesmente parar de funcionar. Isto é provocado pela expansão do calor e contração do frio das peças de plástico na unidade quando a temperatura está a mudar.
• Pode-se ouvir um som devido à grelha de ventilação a restabelecer na sua posição original quando a alimentação é ligada pela primeira vez.

4. Sai poeira da unidade interior.

- Isto é uma condição normal quando o ar condicionado não é utilizado durante um longo período de tempo ou durante a primeira utilização da unidade.

5. Sai um cheiro peculiar da unidade interior.

- Isto é devido aos cheiros permeados do material de construção, da mobília ou do fumo provenientes da unidade inferior.

6. O ar condicionado entra no modo FAN only (Ventoinha apenas) do modo COOL (Frio) ou HEAT (Quente).

- Quando a temperatura interior atingir a definição de temperatura no ar condicionado, o compressor irá parar automaticamente e o ar condicionado liga o modo FAN only (Ventoinha apenas). O compressor irá arrancar novamente quando a temperatura interior subir no modo COOL (Frio) ou cair no modo HEAT (Calor) para o ponto de ajuste.

7. Poderá gerar gotas de água na superfície da unidade interior durante o arrefecimento em humidade relativa elevada (humidade relativa superior a 80%). Ajuste a grelha de ventilação horizontal para a posição máxima de saída de ar e selecione a velocidade da ventoinha HIGH (Alta).

8. Modo de aquecimento.

- O ar condicionado atrai para o interior calor da unidade exterior e liberta via a unidade interior durante a operação de aquecimento. Quando a temperatura exterior cai, o calor extraído pelo ar condicionado diminui de acordo e a capacidade de aquecimento diminui. Ao mesmo tempo, a carga de aquecimento do ar condicionado aumenta devido à diferença maior entre a temperatura interior e exterior. Se não for possível obter uma temperatura confortável pelo ar condicionado, é aconselhável utilizar um dispositivo de aquecimento suplementar.

9. Função de reinício automático.

• Uma falha de energia durante o funcionamento irá parar completamente a unidade. O ar condicionado está equipado com a funcionalidade de reinício automático, quando a energia é restaurada, a unidade reinicia automaticamente com todas as definições anteriores preservadas pela função de memória.

10. Deteção de fugas de fluido refrigerante.

- O ar condicionado é fornecido com um sistema de fugas de fluido refrigerante.

Quando a unidade exterior deteta falta de fluido refrigerante, o ar condicionado irá parar e a unidade interior mostra o alarme EC no visor.

Quando este alarme ocorrer, não reinicie o ar condicionado e entre em contacto com o seu fornecedor.

K DICAS DE RESOLUÇÃO DE PROBLEMAS

Avarias e soluções

PROBLEMA

Desligue o ar condicionado imediatamente se ocorrer uma das seguintes falhas. Desligue a fonte de alimentação e entre em contacto com o seu fornecedor.

• O fusível sopra frequentemente ou o disjuntor dispara com frequência.
• Outros objetos ou água entraram no ar condicionado.
• O controlo remoto não funciona ou funciona de forma anormal.
• Outras situações anormais.

Problema Causas possíveis
A unidade não liga ao premir o botão ON/OFF (Ligar/Desligar)	A unidade possui um recurso de proteção de 3 minutos que impede a sobre carga da unidade. A unidade não pode ser reinidada dentro de três minutos após ser desligada.
A unidade muda do modo COOL-HEAT (Frio/Quente) para o modo FAN (Ventoinha)	A unidade pode alterar a sua definição para evitar a formação de gelo na unidade. Assim que a temperatura subir, a unidade começa a funcionar novamente na modo anteriormente selecionada.
	A temperatura definida foi alcançada, momento em que a unidade desliga o compressor. A unidade continuará a funcionar quando a temperatura mudar de novo.
A unidade interior emite uma nevoa branca	Em regiões húmidas, uma grande diferença de temperatura entre o ar da divisão e o ar condicionado pode causar nevoa branca.
As unidades interiores e exteriores emitem nevoa branca	Quando a unidade reinicia no modo HEAT (Quente) após o descongelamento, a nevoa branca pode ser emitida devido à humidade gerada pela processo de descongelamento.
A unidade interior faz ruidos	Poderá ocorrer um som de sopro de ar quando a grelha de ventilação volta à sua posição.
	Poderá ocorrer um chiar após o funcionamento da unidade no modo HEAT (Quente) devido à expansão e contração das peças de plástico da unidade.
A unidade interior e exterior fazem barulhos	Assobiar baixo durante o funcionamento: isto é normal e é devido ao gás do fluido refrigerante que flui através de unidades interior e exterior.
	Assobiar baixo quando o sistema arranca, acaba de desligar ou durante o descongelamento: este ruido é normal e é causado pela paragem do gás do fluido refrigerante ou pela mudança de direção.
	Chiar: a expansão e contração normais das peças de plástico e metal causadas por mudanças de temperatura durante o funcionamento podem causar ruídos de chiar.
A unidade exterior faz ruidos	A unidade irá criar sons diferentes com base no seu modo de funcionamento atual.
Poeira emitida pela unidade interior ou exterior	A unidade pode acumular poeira durante periodos prolongados de não utilização, que serão emitidos quando a unidade for ligada. Isto pode ser atenuado cobrindo a unidade durante os longos periodos de inatividade.
A unidade emite um mau cheiro	A unidade pode absorer odores do ambiente (como dos móveis, da confecção, cigarros, etc.) que serão emitidos durante o funcionamento.
	Os filtros da unidade tornaram-se bolorentos e devem ser limpos.
A ventoinha da unidade exterior não funciona	Durante o funcionamento, a velocidade da ventoinha é controlada para otimizar o funcionamento do produto.
O funcionamento é errático, imprevisível ou a unidade não responde	A interferência das antenas de rede móvel e dos amplificadores remotos pode causar avarias na unidade. Nesse caso, tente o seguinte:• Desligar a alimentação e, em seguida, volter a ligar.• Premir o botão ON/OFF (Ligar/desligar) no controlo remuto para reinciar.

NOTA!

Se o problema persistir, entre em contacto com um revendedor local ou com o centro de atendimento ao cliente mais próximo. Forneça uma descrição detalhada da avaria na unidade, bem como o número do seu modelo.

Problema Causa Solução
Mau desempenho de refrigeração	A definição de temperatura poderá estar superior à da temperatura ambiente	Baixar a definição de temperatura
	O permutador de calor na unidade interior ou exterior está sujo	Limpar o permutador de calor afetado
	O filtro de ar está sujo	Retirar o filtro e limpá-lo de acordo com as instruções
	A entrada de ar ou saída de uma das unidades está bloqueada	Desligar a unidade, retirar a obstrução e voltar a ligar
	Portas e janelas abertas	Garantir de que todas as portas e janelas estão fechadas durante o funcionamento dia unidade
	Calor excessivo gerado pela luz salar	Fechar as janelas e as cortinas durante os períodos de alto calor ou luz da sol brilhante
	Muitas fontes de calor na divisão (pessoas, computadores, eletrônicas, etc.)	Reduzir a quantidade de fontes de calor
	Fluido refrigerante baixo devido a fuga ou utilização a longo prazo	Verificar quanto a fugas, voltar a vedar, se necessário, e atestar com fluido refrigerante
	A função SILENCE (Silêncio) está ativada (função opcional)	A função SILENCE (Silêncio) pode reduzir o desempenho do produto reduzindo a frequência de operação. Desligar a função SILENCE (Silêncio).
A unidade não está a funcionar	Falha de energia	Aguardar que a alimentação seja restabelecido
	A alimentação está desligada Ligar a alimentação
	O fusível queimou Substitua o fusível.
	As pilhas do controlo remoto estão esgotadas	Substitua as pilhas.
	A proteção de 3 minutos da unidade foi ativada	Aguardar três minutos após o reinício da unidade
	O temporizador está ativado Desligar o temporizador
A unidade arranca e para com frequência	Há muito ou pouco fluido refrigerante no sistema	Verificar se existem fugas e recarregar o sistema com fluido refrigerante.
	Gás incompressível ou humidade entrou no sistema.	Despejar e recarregar o sistema com fluido refrigerante
	O compressor está avariado Substituir o compressor
	A tensão é muito alta ou muito baixa	Instalar um manóstato para regular a tensão
Mau desempenho de aquecimento	A temperatura exterior é extremamente baixa	Utilizar o dispositivo de aquecimento auxiliar
	O ar frio entra pelas portas e janelas	Garantir de que todas as portas e janelas estão fechadas durante a utilização
	Fluido refrigerante baixo devido a fuga ou utilização a longo prazo	Verificar quanto a fugas, voltar a vedar, se necessário, e atestar com fluido refrigerante
Lâmpadas indicadoras continuam a piscar	A unidade pode parar de funcionar ou continuar a funcionar com segurança. Se as lâmpadas indicadoras continuarem a piscar ou aparecem códigos de erro, aguarde cerca de 10 minutos. O problema poderá solucionar-se.Caso contrário, desligar a alimentação e liga-la novamente. Ligar a unidadeSe o problema pensirir, desligar a alimentação e contactar o centro de atendimento ao cliente mais próximo.
Aparece um código de erro na janela de exibição da unidade interior:• E0, E1, E2...• P1, P2, P3...• F1, F2, F3...

Se o problema não foi solucionado, entre em contacto com o seu fornecedor. Certifique-se de que os informa detalhadamente sobre as avarias e o modelo da unidade.

NOTA!

A reparação do dispositivo deve apenas ser realizada por um engenheiro de ar condicionado autorizado.

CONDIÇÕES DA GARANTIA

O ar condicionado é fornecido com uma garantia de 48 meses no compressor e de 24 meses nos outros componentes, a partir da data de compra. Aplicam-se as seguintes regras:

1. Recusamos expressamente todas as reclamações de danos adicionais, incluindo reclamações de danos colaterais.
2. A reparação ou substituição de componentes dentro do período de garantia não resultará numa extensão da garantia.
3. A garantia é anulada se tiver sido realizada alguma modificação, peças não originais instaladas ou reparações realizadas por terceiros.
4. Os componentes sujeitos a desgaste normal, como o filtro, não são abrangidos pela garantia.
5. A garantia é válida apenas quando apresenta a fatura de compra original e datada e se não tiver sido realizada nenhuma modificação.
6. A garantia é inválida para danos causados por negligência ou por ações que se desviam daquelas contidas neste manual de instruções.
7. Os custos de transporte e os riscos envolvidos durante o transporte do ar-condicionado ou os componentes do ar-condicionado devem ser sempre suportados pelo comprador.
8. Os danos causados pela não utilização de filtros adequados não são abrangidos pela garantia.
9. A perda de fluido refrigerante e/ou fuga devido a (des)conexão incompetente das unidades e/ou (des)conexão das unidades por pessoal não qualificado não é coberto pelas condições de garantia aplicáveis a este produto. Os danos nas unidades que estão montadas, ligadas e/ou desligadas que não cumpram com a lei local e/ou legislação atuais e/ou não cumpram com as diretrizes neste manual não são cobertos pelas condições da garantia aplicáveis a este produto.

Consulte o seu revendedor para realizar as reparações se estas instruções não fornecerem uma solução. Certifique-se de que, em caso improvável de desativação obrigatória, que essa desativação é realizada por pessoal qualificado, autorizado de acordo com as suas leis e legislação locais.

DADOS TÉCNICOS

Modela		0,252 (100%)	0,349 (86.5%)	0,223		0,126 (80%)	0,487 (412.4%)	0,105 (20%)	0,444
Tipo de caridad de suelo		< 0,000 por rosmoto no 20%	< 0,000 por rosmoto no 20%	< 0,000 por rosmoto no 20%		< 0,000 por rosmoto no 20%	< 0,000 por rosmoto no 20%	< 0,000 por rosmoto no 20%	< 0,000 por rosmoto no 20%
Carvalente de carvalente de inseguros de suelo e que a	mm	3025 (150 - 291)	3262 (150 - 4485)	3160 (150 - 3225)	3029 (150 - 3225)	2517 (150 - 4485)	2596 (75 - 5095)	2477 (150 - 3095)	2477 (150 - 3095)	2477 (150 - 3095)
Ferrante de suelo de suelo		20,000 mm	20,000 mm	20,000 mm		20,000 mm	20,000 mm	20,000 mm	20,000 mm	20,000 mm
CES		10,000 mm	10,000 mm	10,000 mm		10,000 mm	10,000 mm	10,000 mm	10,000 mm	10,000 mm
Cocipado total de apoyo para ochoo com ochoo	mm	2525 (625-2929)	2525 (150 - 3957)	4728 (150 - 5711)	2540 (150 - 3117)	1896 (150 - 4377)	1896 (150 - 3309)	2540 (150 - 4374)	2540 (150 - 3371)	2540 (150 - 3099)
Apoyo para ochoo com ochoo		2,000 mm	2,000 mm	2,000 mm		2,000 mm	2,000 mm	2,000 mm	2,000 mm	2,000 mm
CES		4,712 (8.5 - 7.5)	4,712 (8.5 - 7.5)	4,712 (8.5 - 7.5)		4,712 (8.5 - 7.5)	4,712 (8.5 - 7.5)	4,712 (8.5 - 7.5)	4,712 (8.5 - 7.5)	4,712 (8.5 - 7.5)
Cocipado total de carvalente de suelo e que a	mm	17,241	17,241 (8.5 - 20.2)	17,241 (8.5 - 20.2)		17,241 (8.5 - 20.2)	17,241 (8.5 - 20.2)	17,241 (8.5 - 20.2)	17,241 (8.5 - 20.2)	17,241 (8.5 - 20.2)
Cocipado total de carvalente de suelo		10,000	10,000	10,000 (8.5 - 12.5)	10,000 (8.5 - 12.5)	10,000 (8.5 - 12.5)	10,000 (8.5 - 12.5)	10,000 (8.5 - 12.5)	10,000 (8.5 - 12.5)	10,000 (8,5 - 12.5)
Cocipado total de carvalente em aguaçao		607	607 (1,15 - 12.5)	607 (1,15 - 12.5)		607 (1,15 - 12.5)	607 (1,15 - 12.5)	607 (1,15 - 12.5)	607 (1,15 - 12.5)	607 (1,15 - 12.5)
Cocipado total de carvalente em aguaçao		100	100 (8.5 - 12.5)	100 (8.5 - 12.5)		100 (8.5 - 12.5)	100 (8.5 - 12.5)	100 (8.5 - 12.5)	100 (8.5 - 12.5)	100 (8.5 - 12.5)
Pavida de carvalente		330 (147.7 - 46.1)	330 (147.7 - 46.1)	330 (147.7 - 46.1)		330 (147.7 - 46.1)	330 (147.7 - 46.1)	330 (147.7 - 46.1)	330 (147.7 - 46.1)	330 (147.7 - 46.1)
Carvalente por um como por um com ochoo		5,5 (2,5 - 10)	5,5 (2,5 - 10)	5,5 (2,5 - 10)		5,5 (2,5 - 10)	5,5 (2,5 - 10)	5,5 (2,5 - 10)	5,5 (2,5 - 10)	5,5 (2,5 - 10)
Comerio na		9,5 (5,10 - 12)	9,5 (5,10 - 12)	9,5 (5,10 - 12)		9,5 (5,10 - 12)	9,5 (5,10 - 12)	9,5 (5,10 - 12)	9,5 (5,10 - 12)	9,5 (5,10 - 12)
Fuca de a**		47,588(134.4)	48,699(134.4)	47,989(134.4)	48,699(134.4)	48,699(134.4)	48,699(134.4)	48,699(134.4)	48,699(134.4)	48,699(134.4)
Fuca de abea da**		60	60 (1,15 - 12)	60 (1,15 - 12)	60 (1,15 - 12)	60 (1,15 - 12)	60 (1,15 - 12)	60 (1,15 - 12)	60 (1,15 - 12)	60 (1,15 - 12)
Adequato para um como em a/o		77,74 (1,6)	77,74 (1,6)	77,74 (1,6)	77,74 (1,6)	77,74 (1,6)	77,74 (1,6)	77,74 (1,6)	77,74 (1,6)	77,74 (1,6)
Tipo de comprimento		Passiva	Passiva	Passiva	Passiva	Passiva	Passiva	Passiva	Passiva	Passiva
Benedade da parte na		2,4	2,4	2,4		2,4	2,4	2,4	2,4	2,4
Inscendos antecipadas		12	12 (3)	12 (3)	12 (3)	12 (3)	12 (3)	12 (3)	12 (3)	12 (3)
Contas de inciso semicricion		Passiva em arrese	Passiva em arrese	Passiva em arrese	Passiva em arrese	Passiva em arrese	Passiva em arrese	Passiva em arrese	Passiva em arrese	Passiva em arrese
Centros e vencidos Sintitios		G	G	G	G	G	G	G	G	G
Tipo de la fruta a		Passiva com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscou com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoi com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoa com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoe com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com osco o com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscon com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoy com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoO com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com osco O com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com oscoo com osco.
Umpura de su congrigurales	B.g.	31,166 (1,68)	31,166 (1,68)	31,166 (1,68)	31,166 (1,68)	31,166 (1,68)	31,166 (1,68)	31,166 (1,68)	31,166 (1,68)	31,166 (2,48)
Fuca de umigrante (SRT)		2088	2088	2088	2088	2088	2088	2088	2088	2088
CES ou anual		1,057	1,054	1,079	1,098	2,149(60.5)	1,053(2.94)	1,053(2.94)	1,053(2.94)	1,053(2.94)
Provejo de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de su de u

* EN 14511 / EN14825 ** para serem utilizados como indicação *** Remoção de humidade a 32 °C, 80% HR **** EN12102-2008

P

136

P

Não elimine aparelhos elétricos como resíduos municipais não triados, utilize instalações de recolha separada. Entre em contacto com o governo local para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos elétricos forem eliminados em aterros ou lixeiras, pode haver fuga de substâncias perigosas para as águas subterrâneas e a entrada destas na cadeia alimentar, prejudicando a sua saúde e bem-estar. Ao substituir aparelhos antigos por novos, o distribuidor é legalmente obrigado a devolver o aparelho antigo para eliminação gratuitamente. Não atire as pilhas para o fogo pois podem explodir ou libertar líquidos perigosos. Se substituir ou destruir o controlo remoto, retire as pilhas e elimine-as de acordo com os regulamentos aplicáveis pois são prejudiciais para o meio ambiente.

Informações ambientais: Este equipamento contém gases fluorados com efeito de estufa abrangidos pelo protocolo de Quioto. Só deve ser mantido ou desmontado por pessoal qualificado profissional.

Este equipamento contém fluido refrigerante R410A na quantidade indicada na tabela acima. Não ventile R410A para a atmosfera: R410A é um gás fluorado com efeito de estufa com um potencial de aquecimento global (GWP) = 208B.

Internet:

Para sua conveniência, é possível transferir a versão mais recente do manual do utilizador, instalação e/ou de serviço em www.Qlima.com

Prezados Senhores,
