SC5025 - Aire acondicionado QLIMA - Manual de uso y guía de instrucciones gratis

Marca	Qlima
Modelo	SC5025
Tipo de producto	Aire acondicionado split (unidad interior + exterior)
Alimentación eléctrica	220-240 V ~ 50 Hz, enchufe con conexión a tierra
Refrigerante	R410A
Potencial de calentamiento global (GWP) del refrigerante	2088
Modos de funcionamiento	Automático, Climatización (Cool), Calefacción (Heat), Deshumidificación (Dry), Ventilación (Fan)
Control remoto	Sí, con pantalla LCD y funciones programables
Temporizador	Programable encendido/apagado de 0,5 a 24 horas
Función sueño (Sleep)	Sí, ajusta la temperatura durante 7 horas y luego apagado automático
Función Turbo	Sí, para enfriamiento rápido en modo Cool
Función Swing (barrido automático)	Sí, para las láminas verticales
Filtro de aire	Filtro de malla lavable (limpieza cada 2 semanas)
Filtro de carbón activo	Se recomienda reemplazar 2 veces por temporada (no lavable)
Filtro 3M HAF	Filtro de alta eficiencia, reemplazar 2 veces por temporada (no lavable)
Nivel sonoro mínimo (modo silencioso)	21 dB(A)
Rango de temperatura - Modo climatización	Interior: 17 °C a 32 °C; Exterior: -25 °C a 50 °C
Rango de temperatura - Modo calefacción	Interior: 0 °C a 30 °C; Exterior: -15 °C a 30 °C
Protección del compresor	Retardo de reinicio de 3 minutos
Detección de fuga de refrigerante	Sí, muestra el código EC en caso de fuga
Garantía del compresor	4 años
Garantía de piezas (excluyendo compresor)	2 años

Preguntas frecuentes - SC5025 QLIMA

¿Cómo limpiar el filtro de aire del aire acondicionado Qlima SC5025?

Apague y desenchufe el aparato. Abra el panel frontal de la unidad interior, retire el filtro levantándolo. Límpielo con agua tibia o con una aspiradora. Déjelo secar completamente antes de volver a colocarlo. Se recomienda limpiar el filtro cada dos semanas.

¿Qué hacer si el aparato no enciende?

Primero verifique la alimentación eléctrica: asegúrese de que el enchufe esté bien conectado y que el disyuntor no se haya disparado. Verifique también las pilas del control remoto; reemplácelas si es necesario. Si el problema persiste, contacte a un técnico autorizado.

¿Cómo ajustar el temporizador para un encendido automático?

Presione el botón Timer On del control remoto. La pantalla muestra 'ON TIMER'. Use el mismo botón para ajustar la hora deseada (en incrementos de 30 minutos hasta 10 h, luego por horas). Espere unos segundos; el ajuste se guarda cuando el símbolo 'h' parpadea.

¿Qué significa el código 'EC' mostrado en la unidad interior?

El código 'EC' indica una detección de fuga de refrigerante. Si aparece este código, detenga inmediatamente el aparato, desenchúfelo y contacte a su proveedor o a un técnico certificado. No intente reiniciar el aparato.

¿Cómo usar el control remoto para cambiar de modo?

Presione el botón Mode del control remoto para desplazarse por los modos: Auto, Cool (climatización), Dry (deshumidificación), Heat (calefacción), Fan (ventilación). El modo seleccionado se muestra en la pantalla del control remoto.

¿Por qué el aparato emite un silbido durante el funcionamiento?

Un ligero ruido de silbido es normal y proviene de la circulación del gas refrigerante en el circuito. Este ruido puede ocurrir durante el arranque o la parada del compresor. No requiere ninguna intervención.

¿Cuál es la cobertura de la garantía para el Qlima SC5025?

La garantía es de 2 años en piezas y mano de obra, y de 4 años en el compresor. La garantía no cubre daños por mal uso, instalación incorrecta o desgaste normal (filtros). Conserve el comprobante de compra original.

¿Cómo mantener el filtro de carbón activo?

El filtro de carbón activo no se limpia. Debe ser reemplazado por uno nuevo cuando esté sucio, generalmente 2 veces por temporada. Puede adquirir filtros de repuesto a través de su distribuidor.

¿Cuándo hay que reemplazar las pilas del control remoto?

Reemplace las pilas (2 x AAA/LR03) cuando la unidad interior ya no emita un pitido al recibir señales o cuando el indicador de transmisión ya no se encienda. En uso normal, las pilas duran aproximadamente 6 meses.

¿Qué hacer en caso de fuga de agua de la unidad interior?

Verifique que las entradas y salidas de aire no estén obstruidas. Si la humedad ambiente es muy alta (superior al 80 %), abra las láminas horizontalmente al máximo y ponga el ventilador a la velocidad máxima. Si la fuga persiste, contacte a un técnico autorizado.

MANUAL DE USUARIO SC5025 QLIMA

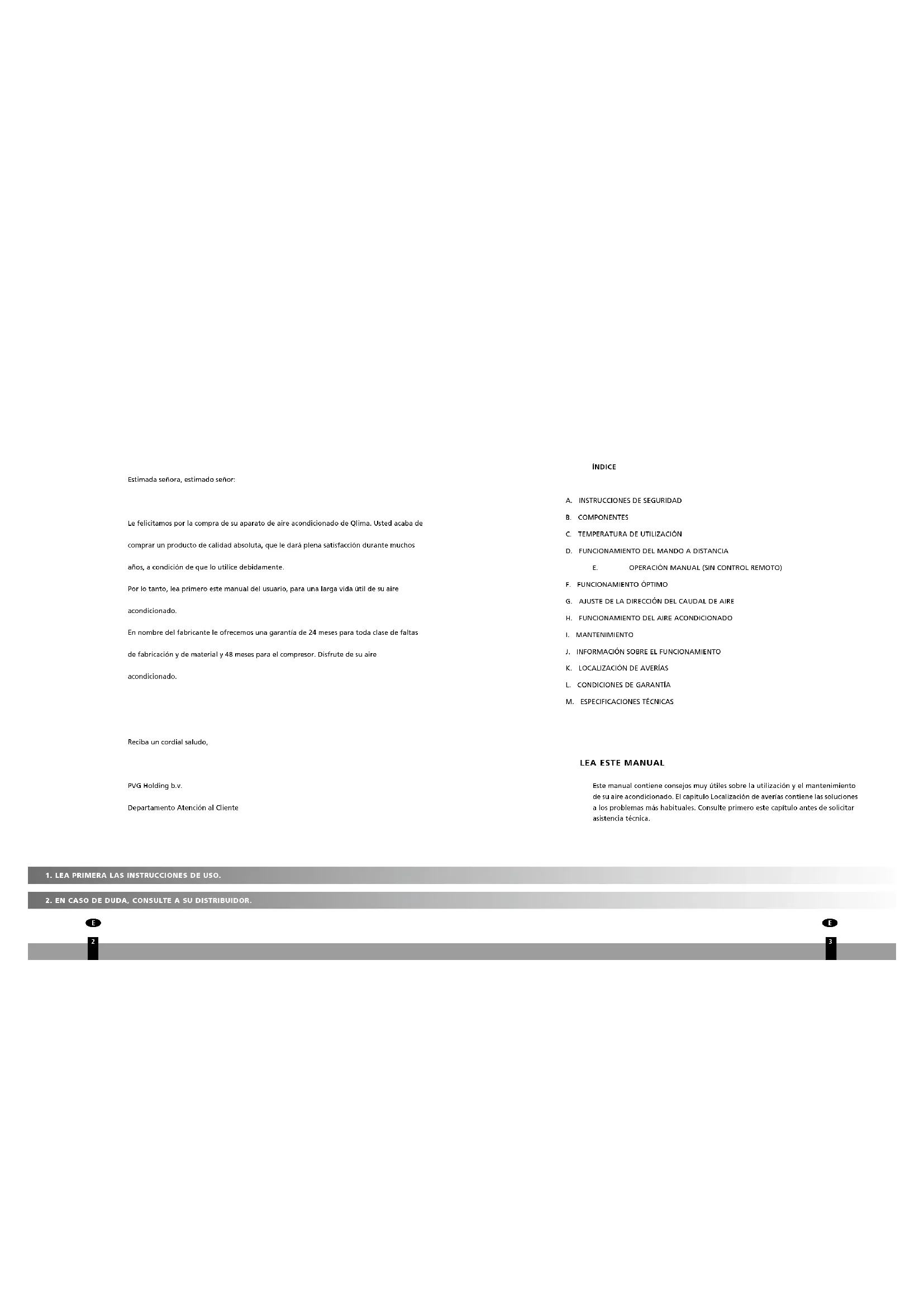

Estimada señora, estimado señor:

Le felicitamos por la compra de su aparato de aire acondicionado de Qlima. Usted acaba de

comprar un producto de calidad absoluta, que le dará plena satisfacción durante muchos

años, a condición de que lo utilice debidamente.

Por lo tanto, lea primero este manual del usuario, para una larga vida útil de su aire

acondicionado.

En nombre del fabricante le ofrecemos una garantía de 24 meses para toda clase de faltas

de fabricación y de material y 48 meses para el compresor. Disfrute de su aire

acondicionado.

Reciba un cordial saludo,

PVG Holding b.v.

Departamento de Atención al Cliente

ÍNDICE

A. INSTRUCCIONES DE SEGURIDAD B. COMPONENTES C. TEMPERATURA DE UTILIZACIÓN D. FUNCIONAMIENTO DEL MANDO A DISTANCIA

E. OPERACIÓN MANUAL (SIN CONTROL REMOTO)

F. FUNCIONAMIENTO ÓPTIMO G. AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE H. FUNCIONAMIENTO DEL AIRE ACONDICIONADO I. MANTENIMIENTO J. INFORMACIÓN SOBRE EL FUNCIONAMIENTO K. LOCALIZACIÓN DE AVERÍAS L. CONDICIONES DE GARANTÍA M. ESPECIFICACIONES TÉCNICAS

LEA ESTE MANUAL

Este manual contiene consejos muy útiles sobre la utilización y el mantenimiento de su aire acondicionado. El capítulo Localización de averías contiene las soluciones a los problemas más habituales. Consulte primero este capítulo antes de solicitar asistencia técnica.

1. LEA PRIMERO LAS INSTRUCCIONES DE USO.

1. EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

A. INSTRUCCIONES DE SEGURIDAD

Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto ha sido diseñado para su uso como acondicionador de aire en hogares y solo es apto para el uso en entornos secos, en condiciones domésticas normales y en interiores (salas de estar, cocinas y garajes). El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 230 V / 50 Hz. El modelo de 4.8 kW debe conectarlo directamente a la fuente de alimentación.

IMPORTANTE

• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el aparato. Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.
• El aire acondicionado contiene un refrigerante y puede ser clasificado como un artículo de presión. Por eso, siempre hay que contactar a un técnico autorizado para la instalación y el mantenimiento del aparato. El aire acondicionado debe ser revisado anualmente por un técnico autorizado. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro de que todo está en orden.

• Este aparato está fabricado según las normas de seguridad CE vigentes. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada y salida de aire.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua. Apague la unidad y desconecte la fuente de alimentación si entra agua en la unidad interior.
• No inserte manos, dedos u objetos en las aberturas del aparato.
• Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, debe ser instalado por un electricista calificado.
• Las reparaciones y/o trabajos de mantenimiento deben ser siempre llevados a cabo por un técnico del servicio autorizado o por su distribuidor. Observe las instrucciones de uso y mantenimiento indicadas en el manual de usuario del aire acondicionado.
• Interrumpa siempre el suministro eléctrico cuando el aparato no está en uso.
• No poner en marcha ni parar el aire acondicionado enchufando o tirando del cable de alimentación eléctrica. Use solamente los botones correspondientes en el aire acondicionado o en el mando a distancia.
• No abrir el aparato durante el funcionamiento. Desenchufar siempre el aparato cuando lo vaya a abrir.
• Desenchufar siempre el aire acondicionado antes de realizar trabajos de mantenimiento o de limpieza.
• No colocar quemadores de gas, hornos o estufas en la corriente de aire.
• No manipular los botones ni tocar el aire acondicionado con las manos mojadas.
• La unidad exterior produce un sonido cuando está en configuración, esto puede que no sea de conformidad con la legislación local. Es responsabilidad del usuario comprobar que el aparato cumple con la legislación local.
• Este aparato no debe ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Se deben vigilar a los niños para asegurar que no jueguen con el aparato.
• Se aconseja permanecer fuera de la corriente directa de aire.
• Nunca beber el agua evacuada del aire acondicionado.
• No haga ninguna modificación al aparato. No retire ningún material aislante.
• En caso de que el cable eléctrico esté dañado, este debe ser reemplazado por un técnico de servicio calificado o su distribuidor.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
• Los niños no deben usar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.

¡ATENCIÓN!

• Nunca use el aparato en caso de que el cable eléctrico, el enchufe, el alojamiento o el panel de mando esté dañado.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

Nota sobre gases fluorados

Este equipo de aire acondicionado contiene gases fluorados. Para información específica sobre el tipo de gases y las cantidades, por favor consulte la etiqueta correspondiente de la propia unidad. 2. La instalación, servicios, mantenimiento y reparación de esta unidad debe llevarse a cabo por un técnico certificado. 3. La desinstalación y reciclado debe llevarse a cabo por un técnico certificado. 4. Si el sistema tiene instalado un sistema de detección de fugas, debe revisar si hay fugas al menos cada 12 meses. 5. Cuando revise si hay fugas en la unidad, le recomendamos mantener un registro de todas las revisiones. 6. La unidad de aire acondicionado está herméticamente sellada y contiene gases fluorados.

B COMPONENTES

UNIDAD INTERIOR

UNIDAD INTERIOR

Filtro de aire (detrás de la placa frontal) Panel frontal ③ Salida de aire ④ Panel de visualización Mando a distancia (vea el capítulo E para mayores detalles y para su manejo)

Unidad exterior

Tubo de conexión, tubo flexible de drenaje (Con S(C)5Xxx & S(C)41XX tubo de conexión no incluido) ⑦ Entrada de aire (lateral y trasera) Salida de aire

¡ATENCIÓN!

Todas las figuras en este manual en la caja solamente son a título informativo e ilustrativo. Las figuras mostradas pueden diferir del aire acondicionado que usted ha adquirido. El modelo real es el que debe considerarse como válido.

PANEL DE INDICADORES LUMINOSOS EN LA UNIDAD INTERIOR

OR por 3 segundos cuando:

• TIMER ON está configurado

Las funciones FRESH, SWING, TURBO o SILENCE están activadas

DF por 3 segundos cuando:

• TIMER OFF está configurado

Las funciones FRESH, SWING, TURBO o SILENCE están desactivadas

F al descongelar (unidades de refrigeración y calefacción)

df cuando la función de aire antihielo está activada (unidades de refrigeración y calefacción)

SC cuando la unidad se autolimpia (algunas unidades)

PP cuando la protección contra congelación está activada (algunas unidades)

C cuando la característica de control inalámbrico está activada (algunas unidades)

88 cuando se activa la función ECO (algunas unidades), se ilumina gradualmente una por una como E

--[--ajustar la temperatura-- en un segundo intervalo

En otros modos, la unidad mostrará la configuración de temperatura.

En el modo Fan y Dry, la unidad mostrará la temperatura ambiente.

TEMPERATURA DE UTILIZACIÓN

Refrigeración, calefacción y/o deshumidificación son adecuados para las siguientes temperaturas interiores y exteriores:

Temperatura Modo	Refrigeración Calefacción	Deshumidificación
Temperatura ambiente 17°	C - 32°C	- 30°C	- 32°C
Temperatura en el exterior	-25°C	-50°C	-15°C

ATENCIÓN

• Si el aparato de aire acondicionado se utiliza en condiciones diferentes a las arriba indicadas, podrían activarse dispositivos de protección y de seguridad y causar un acontecimiento anormal de la unidad.
• Si el aire acondicionado funciona con una humedad relativa en la habitación superior al 80%, puede que en la superficie de la unidad se forme condensación. Si es el caso, mueva la aleta del flujo vertical hasta la posición de máxima apertura de la salida de aire (verticalmente al suelo), y ajuste la velocidad del ventilador a HIGH (alta).
• Para tener el mayor rendimiento de su aire acondicionado, mantenga cerradas todas las puertas y ventanas cuando el aparato refrigere o caliente.

• Oriente siempre el mando a distancia hacia el receptor en la unidad interior y compruebe que no se encuentran obstáculos entre el mando a distancia y el receptor de la unidad interior. De lo contrario, la señal del mando a distancia no llegará al receptor y el aire acondicionado no funcionará adecuadamente.
• La distancia máxima de transmisión entre el mando a distancia y el receptor es de entre 6 y 7 metros.

Los botones de las funciones del mando a distancia

① Botón On/off: Pulse este botón para iniciar el funcionamiento y púlselo de nuevo para parar el funcionamiento. Botón Mode: Cada vez que pulse este botón, se seleccionará un modo en la siguiente secuencia: AUTO, COOL [refrigeración], DRY [deshumidificación], HEAT [calefacción] y FAN only [solo ventilador], tal y como se indica en la siguiente figura.

Botón +: Pulse este botón para aumentar la temperatura programada hasta 30 °C. Botón -: Pulse este botón para disminuir la temperatura programada hasta 17 °C. Botón Fan: Este botón se usa para seleccionar la velocidad del ventilador. Cada vez que pulse este botón, se seleccionará una velocidad del ventilador en la siguiente secuencia: AUTO, LOW, MED y HIGH, y luego volverá a Auto. Cuando seleccione el modo AUTO o DRY, la velocidad del ventilador será controlada automáticamente y no será posible regular la velocidad. Botón SLEEP: Pulse este botón para activar la función de ahorro de energía. Pulse de nuevo el botón para desactivar la función. Esta función, que solo se puede aplicar en el modo de refrigeración, calentamiento o automático [COOL, HEAT y AUTO], hace que se mantenga la temperatura a un nivel agradable. La temperatura programada subirá automáticamente 1 °C en 1 hora (modo de refrigeración) o disminuirá (modo de calentamiento) automáticamente las siguientes 2 horas. El aparato mantiene la temperatura programada durante las siguientes 5 horas. Después el aparato se detiene.

Botón FRESH: Mantenga presionado para activar la función FRESH.

Botón Swing: Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función. Botón Air direction: Pulse este botón para cambiar el ángulo de la aleta. El ángulo de la aleta cambia 6° cada vez que se pulse este botón. Cuando la aleta se encuentre en determinado ángulo, lo que puede

afectar el efecto de refrigeración o de calefacción del aire acondicionado, cambiará automáticamente la dirección de giro. Al apretar este botón, en la pantalla no aparecerá nunca un símbolo.

Botón Swing (izquierda y derecha): Pulse el botón SWING para activar la función swing. Pulse el botón de nuevo para parar esta función.

Botón Timer on: Pulse este botón para iniciar la secuencia de tiempo de encendido automático. Cada vez que pulse este botón, la hora del encendido automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementará en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0. Botón Timer off: Pulse este botón para iniciar la secuencia de tiempo de apagado automático. Cada vez que pulse este botón, la hora del apagado automático avanzará en incrementos de 30 minutos. Cuando la pantalla muestra 10Hr, con cada pulsación la hora incrementará en 60 minutos. Para anular el programa automático, continúe pulsando el botón hasta que se muestre el valor 0.0. Botón RESET: Pulsando el botón integrado RESET (resetear), puede anular toda la configuración y restablecer los valores originales del regulador. Botón Turbo / Active Clean: Pulsando este botón mientras el aire acondicionado está en modo de refrigeración [COOL], se aumenta la potencia de refrigeración. Al presionar este botón (> 2 seg.), la unidad pasa al modo Active Clean. Se inicia un proceso completo para limpiar la casa interior del evaporador y reducir la proliferación de bacterias. Al activar esta configuración, se cancelan todos los ajustes de temporizador. Para detener el modo Active Clean, presione de nuevo el botón (>2 seg.). Botón LOCK: Pulsando el botón integrado de LOCK (cierre), puede bloquear toda la configuración actual. El mando a distancia reaccionará solo al botón LOCK. Pulse de nuevo el botón para desactivar el modo LOCK. Botón LED DISPLAY: Pulsando este botón, puede desactivar el display digital del aire acondicionado. Pulse de nuevo el botón para activar el display (no es válido para aparatos que no disponen de esta función). Botón Low sound / prevención de congelación interior: Pulse este botón para disminuir el nivel de presión sonora interior a 21 dB(A). La velocidad del ventilador de la unidad interior se reduce a su nivel más bajo. Al pulsar este botón (>2 segundos), el equipo entra en el modo anticongelación. El equipo hará caso omiso de la temperatura programada para el interior y la ajustará a aprox. 8 °C. De esta forma evita que su casa quede congelada en los periodos fríos, con el menor consumo de energía posible. Cuando se selecciona este modo, la unidad interior indicará "FP". Este botón solo funciona en modo de calefacción. Para desactivar el modo anticongelación: simplemente pulse el botón de nuevo.

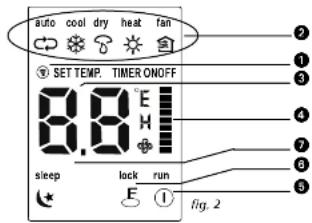

Nombres y funciones de los indicadores en el mando a distancia

Panel de visualización

Indicador-receptor: Este indicador se enciende cuando el mando a distancia envía una señal al aparato. Indicador de modo de configuración: Puede pulsar el botón MODE para visualizar el modo de configuración actual: AUTO, COOL (refrigerar), DRY (secar), HEAT (calentar), FAN (ventilador). Esta indicación no está disponible para aparatos que únicamente refrigeran. Display de la temperatura del temporizador: Se visualiza la temperatura programada (17°C ~ 30°C). En esta parte del display se muestra la programación del temporizador. Si solo se ha programado el tiempo de inicio del temporizador, se verá en el display: TIMER ON. Si solo se ha programado el tiempo de finalización del temporizador, se verá en el display: TIMER OFF. Si también ambos tiempos están programados, se verá en el display. Indicación de la velocidad del ventilador: Con el botón FAN SPEED (velocidad de la ventilación) puede seleccionar la velocidad del ventilador (Auto - Baja - Media - Alta). El modo seleccionado se visualiza en la pantalla LCD. No es válido para el modo Auto. La velocidad del ventilador será AUTO si el modo de configuración es AUTO o DRY. Indicador de (des)activación: Este símbolo aparece cuando se activa el aparato con el mando a distancia y desaparece cuando se desactiva. Mensaje LOCK: El mensaje LOCK aparece cuando pulsa el botón LOCK. Pulsando de nuevo el botón LOCK, se borra la pantalla. Pantalla de sueño: Se muestra durante el funcionamiento en el modo de sueño. Pulse de nuevo el botón SLEEP para desactivarla.

¡ATENCIÓN!

Todos los elementos se muestran en la Fig.2 para encontrar una presentación clara, ahora durante el funcionamiento real solo los elementos funcionales se mostrarán en la pantalla.

Funcionamiento del mando a distancia

Colocación / Cambio de las pilas

El mando a distancia utiliza dos pilas alcalinas secas (AAA/LR03).

No utilice pilas recargables.

1. Deslice la cubierta del compartimento de las pilas en el mando a distancia en el sentido de la flecha situada en la cubierta.
2. Coloque las pilas nuevas asegurando de que la polaridad (+) y (-) de las mismas coincide con la del mando a distancia.
3. Vuelva a colocar la cubierta.

¡ATENCIÓN!

• El control remoto perderá la programación almacenada al extraer las pilas, por lo que será preciso volver a programarlo tras insertar las pilas nuevas.
• Al cambiarlas, no utilice pilas viejas o un tipo de pilas diferente, ya que puede provocar un funcionamiento inadecuado o daños.
• Si no va a utilizar el mando a distancia durante varias semanas, quite las pilas. De lo contrario, las fugas de líquido de las pilas pueden dañar el mando a distancia. La vida media de una pila con uso normal es de unos 6 meses.
• Cambie las pilas cuando oiga un sonido de alerta o si la luz indicadora de transmisión no se enciende.
• Siempre cambia las dos pilas a la vez. Nunca utilice diferentes tipos de pilas al mismo tiempo (por ejemplo, alcalina con una de dióxido de manganeso).

Cuando el aire acondicionado esté listo para su uso (compruebe que la unidad esté enchufada y que el suministro eléctrico se encuentre disponible), pulse el botón de alimentación y el piloto de FUNCIONAMIENTO del panel de visualización comenzará a parpadear.

1. Utilice el botón de selección Mode para seleccionar el modo AUTO.
2. Pulse el botón + o - para ajustar la temperatura ambiente deseada.
3. Pulse el botón On/off para iniciar el funcionamiento del aire acondicionado. El piloto de FUNCIONAMIENTO en el panel de visualización de la unidad se encenderá. El modo de funcionamiento es AUTO. La velocidad del VENTILADOR se controla automáticamente.
4. Pulse de nuevo el botón On/off para detener el funcionamiento de la unidad.

• En el modo AUTO, el aire acondicionado puede elegir de forma lógica el modo COOL, FAN, HEAT mediante la detección de la diferencia entre la temperatura ambiente real y la temperatura programada en el mando a distancia.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

Funcionamiento COOL, HEAT y FAN ONLY

1. Si el modo AUTO no le es ajustable, se pueden modificar los ajustes manualmente utilizando los modos COOL, DRY, HEAT (solo los modelos con bomba de calor), o FAN ONLY pulsando el botón correspondiente.
2. Pulse el botón + o - (3 y 4) para ajustar la temperatura ambiente deseada.
3. Pulse el botón (5) Fan para seleccionar el modo AUTO, HIGH, MED o LOW del VENTILADOR.
4. Pulse el botón ① On/off. El piloto luminoso se enciende y el aire acondicionado comienza a configurarse según sus ajustes. Pulse de nuevo el botón ① On/off para detener la configuración.

ATENCIÓN

El modo FAN ONLY no se puede usar para controlar la temperatura. En este modo, solo se pueden efectuar los pasos 1, 3 y 4.

Funcionamiento en MODO DRY

1. Pulse el botón ② Mode para seleccionar el modo DRY.
2. Pulse el botón + o - (③ y ④) para ajustar la temperatura.
3. Pulse el botón ① On/off. El piloto luminoso se enciende y el aire acondicionado comienza la configuración en el modo DRY. Pulse de nuevo el botón ① On/off para detener la configuración.

¡ATENCIÓN!

Debido a la diferencia entre la temperatura ajustada en la unidad y la temperatura ambiente real, el aire acondicionado, si se encuentra en el modo DRY, funciona en muchas ocasiones sin poder poner en marcha los modos COOL y FAN.

Pulse el botón Timer on/off (⑤ y ⑥) para programar la hora de encendido y de apagado del aparato. El rango de tiempo seleccionable es de 0,5 a 24 horas.

1. Programar la hora de INICIO. 1.1 Pulse el botón ® Timer on, en el mando a distancia aparecerá ON TIMER y la hora de inicio previamente programada. La abreviatura "h" aparecerá en el panel de visualización. Ahora podrá programar de nuevo la hora de INICIO.

1.2 Pulse de nuevo el botón ® Timer on para programar la hora de inicio deseada. 1.3 Después de haber programado Timer on, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

1. Programar la hora de PARADA.

2.1 Pulse el botón ③. Con el temporizador apagado, en el mando a distancia aparecerá OFF TIMER y la hora de parada previamente programada. Ahora puede programar la hora de PARADA. 2.2 Pulse el botón ® Timer off de nuevo para programar la hora de parada. 2.3 Después de haber programado Timer off, habrá un retardo de medio segundo antes de que el mando a distancia transmita la señal al aire acondicionado.

Ejemplo de configuración del temporizador

Para poner en marcha el acondicionador de aire en 6 horas:

1. Pulse el botón TIMER ON. Se mostrarán la última hora de puesta en marcha configurada y la señal *h en el área de pantalla.
2. Pulse el botón TIMER ON y configure el valor "6:0h".

1. Espere un segundo; el área de pantalla digital volverá a la temperatura de nuevo. El indicador "TIMER ON" permanecerá encendido y la función quedará activada.

Temporizador combinado

(configuración simultánea de los temporizadores de ENCENDIDO y APAGADO)

TIMER OFF → TIMER ON

(Encendido → Parada → Puesta en marcha)

Esta función resulta útil si quiere que el acondicionador de aire se detenga después de haberse ido a dormir y vuelva a poner en marcha de nuevo al levantarse por la mañana o al volver a

Ejemplo:

Para que el acondicionador de aire se detenga 2 horas después de la configuración y vuelva a ponerse en marcha 10 horas después de la configuración:

1. Pulse el botón TIMER OFF.
2. Pulse de nuevo el botón TIMER OFF y configure el valor 2.0h en la pantalla TIMER OFF.
3. Pulse el botón TIMER ON.
4. Pulse de nuevo el botón TIMER ON y configure el valor 10h en la pantalla TIMER ON.
5. Especifique un Agility: el área de pantalla digital variará a la temperatura de nuevo. El indicador TIMER ON OFF permanece encendido y la función queda validada.

¡ATENCIÓN!

Si se ha programado la misma hora para el INICIO y para la PARADA, la hora de parada incrementará en 0,5 h (si la hora programada mostrada es inferior a 10 horas) o en 1 hora (si la hora programada es 10 horas o más). - Para cambiar la hora Timer on/off, simplemente pulse el botón correspondiente del TEMPORIZADOR y programe la hora de nuevo. - El tiempo programado es tiempo activo. Es la hora programada basada en el retardo de la hora actual.

ADVERTENCIA

Evite que se derramen líquidos sobre el mando a distancia. No exponga el mando a distancia a la luz directa del sol o a fuentes de calor. Si el control remoto se moja o se daña, la unidad interior podría no funcionar correctamente.

Si el control remoto se moja o se daña, el aparato de aire acondicionado podría no funcionar correctamente.

MANUAL DE OPERACIÓN (SIN CONTROL REMOTO)

Cómo operar su unidad sin el control remoto.

En caso de que su control remoto no funcione, su unidad puede operarse manualmente con el botón CONTROL MANUAL colocado en la unidad interior. Tenga en cuenta que la operación manual no es una solución a largo plazo, y que se recomienda encarecidamente operar la unidad con su control remoto.

ANTES DE LA OPERACIÓN MANUAL

La unidad debe apagarse antes de la operación manual

Para operar su unidad manualmente:

1. Ubique el botón CONTROL MANUAL en el panel lateral derecho de la unidad.
2. Presione el botón MANUAL CONTROL una vez para activar el modo FORCED

AUTO.

3. Presione el botón MANUAL CONTROL nuevamente para activar el modo FORCED

COOLING

1. Presione el botón MANUAL CONTROL por tercera vez para apagar la unidad.

[CUIDADO]

El botón manual está destinado a fines de prueba y operación de emergencia solamente. No

use esta función a menos que se pierda el control remoto y sea absolutamente necesario. Para

restablecer la configuración normal, use el control remoto para activar la unidad.

Para un rendimiento óptimo, proceda como sigue:

• Ajuste correctamente la dirección del caudal de aire de manera que no esté dirigido hacia las personas.
• Ajuste la temperatura para encontrar el nivel de confort deseado. Evite poner la energía a temperaturas extremadamente altas. Cierre las puertas y ventanas para alcanzar el efecto deseado.
• No coloque ningún objeto cerca de la entrada o salida del aire; ya que la eficacia de la unidad podrá verse reducida y llegar a detenerse. Asegúrese de que no haya obstáculos que bloqueen el caudal de aire. El flujo de aire debe circular libremente por la habitación. El flujo de aire también debe alcanzar libremente el aire acondicionado.
• Limpie el filtro de aire con cierta regularidad. Si el filtro está sucio, quedará reducido el rendimiento de calefacción o de refrigeración. Es aconsejable limpiar el filtro cada dos semanas.
• No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

G AJUSTE DE LA DIRECCIÓN DEL CAUDAL DE AIRE

• Ajuste la dirección del caudal de aire correctamente, de lo contrario puede sentirse incómodo y tener una temperatura no homogénea.
• Ajuste la aleta horizontal con el botón en el mando a distancia.
• Ajuste la aleta vertical manualmente.

Ajuste de la dirección del caudal de aire horizontal (izquierda-derecha)

El aire acondicionado ajusta automáticamente la dirección del caudal de aire horizontal en función del modo de funcionamiento activado.

Cómo configurar la dirección del caudal de aire horizontal: Esta operación debe realizarse cuando la unidad está funcionando. Mantenga presionado el botón ⑧ AIR DIRECTION del mando a distancia para desplazar la aleta en la dirección deseada. - Ajuste la dirección del caudal de aire horizontal según la posición deseada. - Al encender de nuevo el aire acondicionado, el caudal de aire horizontal quedará automáticamente en la dirección en la que se ha ajustado la aleta pulsando el botón AIR DIRECTION.

Cómo configurar la dirección del caudal de aire vertical (arriba-abajo)

Ajuste la aleta vertical manualmente por medio de la palanca situada a la izquierda

o a la derecha del brazo de la aleta (depende del modelo). Cuando el aire acondicionado

está funcionando y la aleta vertical se empuja, mueva la

palanca hacia la posición deseada.

[CUIDADO]

No toque el ventilador detrás de la aleta vertical.

Cómo desplazar automáticamente la dirección del caudal de aire (arriba-abajo)

Esta operación debe realizarse cuando la unidad está funcionando. - Pulse el botón (7) SWING del mando a distancia. Para parar la configuración, pulse de nuevo el botón SWING. Pulse el botón AIR DIRECTION para detener la aleta en la posición deseada.

Atención

• Los botones AIR DIRECTION y SWING quedan desactivados cuando el aire acondicionado no está configurado (incluso si el TIMER ON está programado).
• No dejar el aire acondicionado durante largos periodos de tiempo con el caudal dirigido hacia abajo en los modos de refrigeración o deshumidificación, ya que de esta forma se puede formar condensación en la superficie de la aleta horizontal (gotas).
• No mueva manualmente la aleta horizontal, sino utilice siempre el botón AIR DIRECTION y SWING. Si desplaza esta aleta manualmente, podría no funcionar correctamente. Si la aleta horizontal no funciona correctamente, pare el aire acondicionado una vez y póngalo de nuevo en marcha.
• Si se vuelve a poner en marcha el aire acondicionado inmediatamente después de una parada, es posible que la aleta horizontal se mueva durante uno o dos segundos. No ponga el aire acondicionado en marcha si la aleta horizontal está cerrada.

• Si se programa el aire acondicionado en el modo AUTO (botón del mando a distancia), selecciona automáticamente los modos de REFRIGERACIÓN, CALEFACCIÓN o SOLO VENTILADOR en función de la temperatura programada y de la temperatura ambiente.
• El aire acondicionado controla automáticamente la temperatura ambiente manteniéndola próxima a la temperatura programada por el usuario.
• Si el modo AUTO no le agrada, puede elegir el modo deseado de forma manual.

• Si mantiene oprimido durante algunos segundos el botón SLEEP en el modo de REFRIGERACIÓN, CALEFACCIÓN o AUTO, el aire acondicionado ajustará la temperatura (refrigeración) o baja (calefacción) automáticamente 1°C por hora por un periodo de 2 horas. Y permanece en el mismo estado durante 5 horas. Transcurridas 5 horas, la unidad se detiene. La velocidad del ventilador es controlada automáticamente.

FUNCIONAMIENTO DE DESHUMIDIFICACIÓN

• El modo de deshumidificación permite seleccionar automáticamente el funcionamiento en modo de deshumidificación basado en la diferencia entre la temperatura programada y la temperatura ambiente.
• Durante la deshumidificación, la temperatura se regula encendiendo y apagando repetidamente el aparato en modo de refrigeración o solo ventilador. El control de la velocidad del ventilador es automático. En configuración normal de refrigeración, el aire acondicionado también deshumidifica el aire.

ATENCIÓN

Cuando el aire acondicionado está en modo de deshumidificación, la temperatura ambiente bajará. En estas circunstancias, un higrostato medirá una humedad relativa superior. La humedad absoluta de la habitación bajará en cualquier caso, en función de la cantidad de humedad producida en la habitación (cocinando, personas presentes, etc.).

MANTENIMIENTO

ADVERTENCIA

Antes de proceder a la limpieza, apagar el aire acondicionado y desconectarlo de la alimentación eléctrica.

Limpieza de la unidad interior y del mando a distancia

ATENCIÓN

• Utilice un paño seco para limpiar la unidad inferior y el mando a distancia.
• Puede utilizar un paño húmedo con agua fría para la unidad interior en caso de que esté muy sucia.
• El panel frontal de la unidad interior se puede quitar y limpiar con agua. Después, séquelo con un paño.
• No utilice paños tratados químicamente o plumeros para limpiar la unidad.
• No utilice bencina, disolventes, polvo abrasivo o disolventes similares para la limpieza de la unidad. Estos productos pueden causar grietas o deformaciones en la superficie de plástico.

Limpieza del filtro de aire

Un filtro de aire sucio reduce la eficacia de refrigeración. Limpie el filtro cada dos semanas.

1. Levante el panel de la unidad interior hasta que quede fijo (se oirá un clic de enganche).
2. Tome el filtro de pantalla por la pestaña y levántelo con cuidado para extraerlo de su soporte y tire del filtro hacia abajo.
3. Extraiga el filtro de pantalla de la unidad interior.
4. Limpie el filtro de pantalla cada dos semanas.
5. Limpie el filtro de pantalla con una aspiradora o con agua.
6. El filtro de carbón activo de color negro no se puede limpiar. Si el filtro se ensucia, simplemente deja de filtrar olores desagradables. Será momento entonces de sustituir el filtro por uno nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.
7. El filtro HAF 3M de color verde presentará señas claras de suciedad en su superficie e interior cuando se encuentre sucio. No es posible limpiar el filtro si se encuentra sucio; en tal caso, debe ser sustituido por uno nuevo (puede adquirirlo a través de su distribuidor). Se aconseja cambiar el filtro dos veces por temporada.

Filtro nuevo

Se recomienda cuidar el bajo

1. Una vez instalados de nuevo el filtro de carbón activo y el filtro HAF 3M en el soporte de filtros del filtro de cortina, será posible volver a instalar el filtro de cortina en el acondicionador de aire.
2. Antes de volver a colocar el filtro, compruebe que está perfectamente seco y

que no tiene defectos.

1. Vuelva a colocar el filtro de aire.
2. Introduzca la parte superior del filtro en la unidad, procurando que los bordes izquierdo y derecho queden perfectamente alineados y coloque el filtro en posición.

Mantenimiento

Si se va a dejar la unidad inactiva durante un largo periodo de tiempo, proceda como sigue:

1. Deje el ventilador en configuración durante aproximadamente 6 horas para que la unidad se seque por la parte interior.
2. Apague el aire acondicionado y desconéctelo de la red eléctrica. Si realiza el Modelo 5(C)3748, interrumpa el suministro eléctrico. Saque las pilas del mando a distancia.
3. La unidad exterior debe ser sometida periódicamente a mantenimiento y limpieza. Estos problemas quedan reservados a un servicio técnico calificado.

Controles a realizar antes de la puesta en servicio

Comprobar que los cables no están dañados o desconectados. Comprobar que el filtro está instalado. - Comprobar que la calidad y entrada de aire no está obstruidos después de un largo periodo de inactividad.

ATENCIÓN

• Al extraer el filtro, no toque las partes metálicas de la unidad. Los bordes afilados de los componentes metálicos pueden causar heridas.
• No limpie el interior del aire acondicionado con agua, ya que puede dañar el aislamiento provocando un choque eléctrico.
• Previa la limpieza, compruebe que el interruptor de encendido y el interruptor automático están apagados.

INFORMACIÓN SOBRE EL FUNCIONAMIENTO

Durante el funcionamiento normal del aparato pueden presentarse las siguientes situaciones:

1. Protección del aire acondicionado.

Protección del compresor

• Una vez se ha parado el compresor, tardará 3 horas en volver a encenderse.

Aire anti-frío

• La unidad está protegida de forma que no expulse aire frío en el modo CALEFACCIÓN cuando el intercambiador de calor se encuentra en una de las tres situaciones siguientes y la temperatura programada no ha sido alcanzada. A) Cuando la calefacción acaba de activarse. B) Descongelación.

C) Calefacción a baja temperatura.

Descongelación

• El ventilador interior y exterior no funciona durante la descongelación.
• Puede formarse escarcha en la unidad exterior durante el ciclo de calefacción, cuando la temperatura exterior es baja y la humedad relativa es alta, esto ocasiona una reducción del rendimiento calefactor del aire acondicionado.
• En estas condiciones, el aire acondicionado deja de funcionar en modo de calefacción y comienza automáticamente a descongelar.
• El tiempo de descongelación varía de 4 a 10 minutos según la temperatura exterior y la cantidad de escarcha acumulada en la unidad exterior.
• Salida de condensado blanco de la unidad interior.
• En el modo de REFRIGERACIÓN, es posible que salga condensado blanco debido a la diferencia de temperatura entre el aire de entrada y el de salida en un local con una humedad ambiente elevada.
• El vapor bajo se genera debido a la humedad que se genera en el proceso de descongelación y a partir del momento en que la unidad vuelve al modo de CALEFACCIÓN tras descongelar.
• El aire acondicionado emite un ligero ruido.
• Durante el funcionamiento del compresor o en el momento de parada es posible que produzca un silbido. Se trata del sonido del refrigerante que circula o se detiene.
• Durante el funcionamiento del compresor o en el momento de parada es posible que se produzca un chirrido causado por la expansión térmica y por la contracción de las partes de plástico bajo la influencia de la variación de temperatura.
• Cuando la aleta horizontal vuelve a su posición original antes de la nueva puesta en marcha, justo después de una parada, también se produce un sonido.
• Expulsión de polvo de la unidad interior.
• Esto es normal si el aire acondicionado no ha sido utilizado durante un largo periodo de tiempo o cuando se pone en marcha la unidad por primera vez.
• La unidad interior emana un olor peculiar.
• La unidad interior emana los olores procedentes del material de construcción, de los muebles o del humo.
• El aire acondicionado pasa a los modos de solo VENTILACIÓN al modo de REFRIGERACIÓN o de CALEFACCIÓN.
• Cuando la temperatura interior alcanza los valores de temperatura programados del aire acondicionado, el compresor se parará automáticamente y el aire acondicionado pasará al modo de solo VENTILACIÓN. El compresor vuelve a arrancar cuando la temperatura interior sube en el modo de REFRIGERACIÓN o baja en el modo de CALEFACCIÓN hasta el valor programado.
• Durante la refrigeración en un ambiente con humedad relativamente alta, es posible que se genere agua en la superficie de la unidad interior (humedad relativa superior al 80%). En tal caso, sitúe la aleta horizontal en su posición máxima de apertura y seleccione la velocidad HIGH del ventilador.
• Modo de calefacción: El aire acondicionado absorbe calor de la unidad exterior y lo libera a través de la unidad interior.

durante el funcionamiento en modo de calefacción. Cuando la temperatura exterior desciende, el calor que absorbe el aire acondicionado baja consecuentemente.

9. Función de rearranque automático.

• Una interrupción de corriente durante el funcionamiento puede causar la parada inmediata del aire acondicionado. El aire acondicionado está equipado con una función de rearranque automático. Cuando la corriente de alimentación quede restablecida, la unidad volverá a arrancar automáticamente conservando todos los valores programados anteriormente en la función de memoria.

10. Detección de fugas de refrigerante

• Este equipo de aire acondicionado incluye un sistema de detección de fugas de refrigerante. Cuando la unidad exterior detecta la escasez de refrigerante, el equipo de aire acondicionado detiene su configuración y la unidad interior muestra la alarma EC en pantalla. Si su unidad emite esta alarma, no reinicie el equipo de aire acondicionado y póngase en contacto con su proveedor.

K LOCALIZACIÓN DE AVERÍAS

Problemas y Soluciones

FALLO

Pare el aire acondicionado inmediatamente si se presenta uno de los siguientes fallos. Desconecte la alimentación de la red eléctrica y póngase en contacto con su distribuidor.

• El fusible se funde o el interruptor automático salta a menudo. Ha entrado agua o algún objeto en el interior de la unidad. El mando a distancia no funciona o no funciona correctamente. Otras situaciones anormales.

Problema Causa Solutión
La�性 no arrancar	Corte de alimentación electrónica.	Esperar que se restablezca la alimentación de corriente.
	Unidad得起 estar desenhufada.	Comprobar que la clávia está correctamente enchufada en la toma de corriente.
	El fusible está fundido.	Cambiar el fusible / reiniciliar el relé / reiniciliar el interruptor automático.
	Las pilas del mando están descargadas.	Cambiar las pilas.
	La distancia del mando a distancia al receptor de la�性 internior es más de 6/7 metros, hay obstáculos entre el mando a distancia y el receptor.	Reducir la distancia. Quitar eventuales obstáculos. Orientar el mando a distancia hacía el receptor en la�性 internior.
	El tiempo programado con el temporizador no es correcto.	Esperar, oURTAR la programación del temporizador.
La�性 detiene, y no vale a起初, su configuracion.	Posible falla de refrigerante	Contaste con su proveedor

Lainstitution no enfiña o no caliente de hacer adecaudada a pesar de que el aire sale del aire acondicionado	Configuración de la temperatura inadecuada.	Programar la temperatura correctamente. Para más información, consultar el capitulo D "Funcioncimiento del mando a distancia".
	El filtró de aire está atascado. Limpiar el filtró de aire.
	Las puertas o lasVentanas en la habitación STL anian abiétas.	Cerrar las puertas y lasventanas.
	La salida o entrada de aire de la unidad interior o exterior está obstruida.	Eliminar lasobstruciones yolveraponer en marcha la unidad.
	La protección del compresor (de 3 minutos) estáactivada.	Esperar.
	La unidad exterior estádescongelanda.
No es possible camibrar la velocidad del ventilador	El aire acondimiento se encontrar en el modo automático.	La velocidad del ventiladorsolesexpende camibrar en los mostos HEAT, COOL,y FAN.
	El aire acondimiento se encontrar en elmode de deshumidificacion.
Elindicador de la temperatura no queda mostrada	El aire acondimiento se encontrar en elmode de ventilación.	No es possible programar la temperatura en el mode de ventilación.

Si el problema persiste, póngase en contacto con el distribuidor. Describa detalladamente el problema e indique el modelo de la unidad.

¡ATENCIÓN!

La reparación queda reservada a un técnico cualificado.

L GARANTÍA

El aire acondicionado tiene una garantía de 48 meses por el compresor y 24 meses de otros componentes a partir de la fecha de adquisición. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del período de garantía.
3. La garantía no será válida cuando se han realizado modificaciones, se han usado componentes no originales o terceros han efectuado reparaciones en el aparato.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.
7. Los gastos de envío y el riesgo que conlleva el envío del aire acondicionado o partes del mismo, correrán siempre por cuenta del comprador.
8. Los daños provocados por no usar los filtros adecuados no están cubiertos por la garantía.
9. La pérdida de refrigerante y/o rotura por causa de una (des)conexión incorrecta de las unidades y/o una (des)conexión de las unidades por una persona no calificada no entra en la garantía de este aparato. Los daños a las unidades montadas, conectadas y/o desconectadas sin seguir las normas y legislaciones y/o no seguir las instrucciones de este manual tampoco entran en garantía.

Consulte a su proveedor para reparaciones si estas instrucciones no le indican la solución. Asegúrese de que, en el caso de tener que desconectar el aparato, este siempre sea desconectado por una persona cualificada y autorizada y según las normas y legislaciones de su país.

ESPECIFICACIONES TÉCNICAS

Morse

G. 523.6 G. 524.0 G. 524.0 G. 525

G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 525.0 G. 518.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 518.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G 519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.519.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.0 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G.520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 518.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 519.0 G. 518.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.0 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G.519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 519.1 G 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 520.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G. 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 521.0 G 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 637.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G. 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 638.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 520.1 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.0 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 520.2 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G 537.0 G

Species

Genus

Species

Genus

Species

Genus

Species

Genus

Species

Genus

Species

Pseudomonas aeruginosa

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosapopulchrae

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

E

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosapopulchrae

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aeruginosa

A

B

C

D

F

F

G

H

I

J

Pseudomonas aerogenesppopulchrae

A

B

C

D

F

F

G

H

I

J

Pseudomonas aerogenesppopulchrae

A

B

C

D

F

F

G

H

I

J

Pseudomonas aerogenesppopulchrae

A

B

C

D

F

F

G

H

I

J

Pseudomonas Aerogenesppopulchrae

A

B

C

D

F

F

G

H

I

J

Pseudomonas Aerogenesppopulchrae

A

B

C

D

F

F

G

H

I

J

Pseudomonas Aerogenesppopulchrae

A

B

C

D

F

F

G

H

I

No tire este dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si algún dispositivo electrónico se deposita en un vertedero o basurero no adecuado, una sustancia peligrosa podrá filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente este dispositivo sin carga económica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente, ya que son dañinas para el medio ambiente.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los trabajos de mantenimiento y de desmontaje deben ser realizados por personal con formación al respecto.

Este equipo contiene el refrigerante R410A en la cantidad indicada en la tabla arriba expuesta. No dejar emitir R410A a la atmósfera. R410A es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 2088.

Internet:

Para una mayor comodidad, se puede descargar la última versión del manual de instrucciones de uso y/o manual de servicios en www.qlima.com

EN14511/EN14825 A título indicativo *** Deshumidificación con 32°C, HR del 80% EN12108-2008

F

F

Madame, Monsieur,

cómo operar su unidad sin el control remoto.

En caso de que su control remoto no funcione, su unidad puede operarse manualmente con el botón CONTROL MANUAL ubicado en la unidad interior. Tenga en cuenta que la operación manual no es una solución a largo plazo, y que se recomienda encarecidamente operar la unidad con su control remoto.

ANTES DE LA OPERACIÓN MANUAL

La unidad debe apagarse antes de la operación manual.

Para operar su unidad manualmente

el botón CONTROL MANUAL en el panel lateral derecho de la unidad.

1. Presione el botón MANUAL CONTROL una vez para activar el modo FORCED AUTO.
2. Presione el botón MANUAL CONTROL nuevamente para activar el modo FORCED

COOLING.

1. Presione el botón MANUAL CONTROL por tercera vez para apagar la unidad.

¡ATENCIÓN!

El botón manual está destinado a fines de prueba y operación de emergencia solamente. No

Use esta función a menos que se pierda el control remoto y sea absolutamente necesario. Para

restablecer el funcionamiento normal, use el control remoto para activar la unidad.

F UTILIZACIÓN ÓPTIMA

Antes de ligar la unidad, verifique lo siguiente:

Funcionamiento TIMER (Temporizador)

Temporizador combinado

TIMER OFF (Desligar temporizador) -> TIMER ON (Ligar temporizador)

(On (Ligar) -> Stop (Parar) -> Start (Iniciar) funciona)

• En las operaciones subsiguientes, el flujo de aire horizontal es ajustado automáticamente en la dirección que ajustó presionando el botón AIR DIRECTION (Dirección del aire).

8. Modo de calefacción.

9. Función de reinicio automático.
