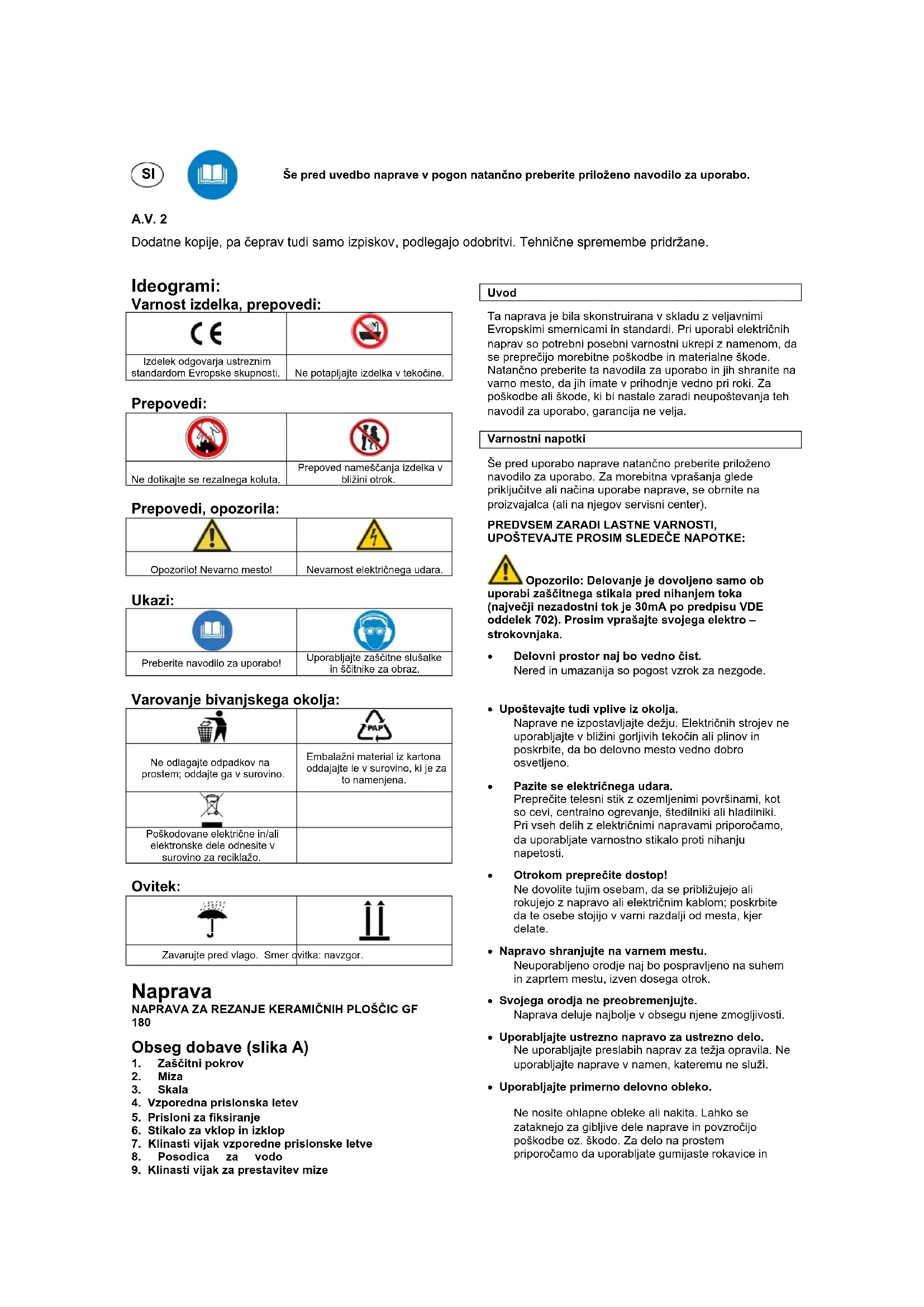

NAVODILA ZA UPORABO GF 180 Güde

Dodatne kopije, pa Čeprav tudi samo izpiskov, podlegajo odobritvi. Tehnične spremembe pridrzane.

Ideogrami:

Varnost izdelka, prepovedi:

CE
Izdelek odgovarja ustreznim standardom Evropske skupnosti.	Ne potaplajte izdelka v tekovičine.

Prepovedi:

Ne dotikajte se rezalnega koluta.	Prepoved nameščanja izdelka v blizinci otrok.

Prepovedi, opozorila:

!
Opozorilo! Nevarno mesto!	Nevarnost elektricnega udara.

Ukazi:

Preberite navodilio za uporabo!	Uporablajte zašćitne slušalke in šćtniike za obraz.

Varovanje bivanjskega okolja:

	PAP
Ne odlagajte odpadkov na prostem; oddajte ga v surovino.	Embalažni material iz kartona oddajalte le v surovino, ki je za to namenjena.
Poškodovane elektrîne in/ali elektronske dele odnesite v surovino za reciklăzo.

Ovitek:

J	II
Zavarujte pred vlago. Smer olvitka: navzgor.

Naprava

NAPRAVA ZA REZANJE KERAMICNIH PLOSCIC GF 180

Obseg dobave (slika A)

1. ZašcitniPokrov
2. Miza
3. Skala
4. Vzporedna prislonska letev
5. Prisloni za fiksiranje
6. Stikalo za vklop in izklop
7. Klinasti vijak vzporedne prislonske letve
8. Posodica za yodo
9. Klinasti vijak za prestavitev mize

Uvod

Ta naprava je bila skonstruirana v skladu z veljavnimi Evropskimi smernicami in standardi. Pri uporabi elektrichnih naprav so potrebni posebni varnostni ukrepi z namenom, da se preprecijo morebitne poskodbe in materialne skode. Natancho preberite ta navodila za uporabo in jih shranite na varno mesto, da jih imate v prihodnje vedno pri roki. Za poskodbe ali skode, ki bi nastale zaradi neuopostevanja teh navodil za uporabo, garancija ne velja.

Varnostni napotki

Se pred uporabo naprave natanncno preberite prilozeno navodilo za uporabo. Za morebitna vprasnja glede prikrjucite al na cina uporabe naprave, se obnite na proizvajalca (ali na njegov servisni center).

PREDVSEM ZARADI LASTVE VARNOSTI, UPOSTEVAJTE PROSIM SLEDECE NAPOTKE:

Oporozorilo: Delovanje je dovoljeno samo obi ul zašitnega stilkala pred nihanjem toka biji nezadostni tok je 30mA po predpisu VDE (Tok 702). Prosim vprašajte svojega elektro - vynjaka.

Delovni prostor naj bo vedno cist.

Nered in umazanija so pogost vzrok za nezgode.

• Upostevajte tudi vplive iz okolja.

Naprave ne izpostavljaje dezju. Elektricnih strojev ne uporabljaje v blizini gorljivih tekocin all plinov in poskrbite, da bo delovno mesto vedn dobro osvetljeno.

Pazite se elektricega udara.

Preprecite telesni stik z ozemljenimi povrsinami, kot so cevi, centralno ogrevanje, stedilniki ali hladilniki. Pri vseh delih z elektrcnimi napravami priporocamo, da uporabljate varnostno stikalo proti nihanju napelosti.

• Otrokom prepreci te dostop!

Ne dovolite tujim osebam, da se priblizujejo ali rokujejo z napravo ali elektricnim kablam; poskrbite da te osebe stojijo v varni razdalji od mesta, kjer delate.

• Napravo shranjujte na varnem mestu.

Neuperabljeno orodje naj bo pospravljeno na suhem in zaptem mestu, izven dosegao otrok.

Svojega orodja ne preobrennujte.

Naprava deluje najbolje v obsegu njene zmogljivosti.

• Uporablajte ustrezno napravo za ustrezno delo.

Ne uporabljajte preslabih naprav za teza opravila. Ne uporabljajte naprave v namen, kateremu ne sluzi.

• Uporabljajte primerno delovno obleko.

Ne nosite ohlapne obleke ali nakita. Lahko se zataknejo za gibljive dele naprave in povzrocijo poskodbe oz. skodo. Za delo na prostem priporocamo da uporabljate gumijaste rokavice in

obutev, ki ne drsi. Ce imate dolge lase, nosite kapo ali si jih povezite.

• Uporabljaje zaščita očala in dihalno masko Vedno uporabljaje varnostna očala; pri opravilih, kjer nastaja prah pa tudi masko za zašćito obraza.
  ZašcitniPokrov Varnostni Ščitnik nad diamantnim delilnim kolutom vedno uporabljajte.
  Kabla ne uporabljale v drugi namen. Ne nosite in ne VLCite naprave za kabel, prav tako ne VLCite vtica iz vticnice za kabel. Kabel zavarujte pred vrocin, mascobami in ostrimi robovi.
  Obdelovani material varno pritrdite. Obdelovani material namestite s premicno palico ali količkom proti diamantnemu delilnemu kolut. Poskrbite za enakomerno premikanje.
  Pri delu stojte na ustreznem mestu (ne preblizu in ne predalec stran od mize). Izogibaje se nenormalni drzi telesa! Pri delu vedno stojte trdno in v ravnotezju.
• Napravo natančno vzdřžujte. Za dobro in varno delo mora biti stroj vedno Čist in mora brezhibno delovati. Upostevajte predpise za vzdřževanje in napotke za menjavo orodja. Redno pregledujte vtic in kabel; Če je poškodovan, prepustite zamenjavo osebi, ki je za to usposobljna. Redno pregledujte elektrichi nikel in ga zamenjalte z novim, Če je poškodovan. Po vsaki uporabi natančno ocistite delovno mizo in ga zašcitite proti koroziji: obrisite ga s krpo navlaženo s strojinom oljem.
  Izvlcite vtic. Kadar naprave ne uporabljate, pred vzdrrzevanjem naprave ali zamenjavi koluta.
  Montažne kluče vedno pospravite - ne pusčajte v blizini ali a napravi. Pred vsakim vklopom preverite, Če so montažni kluči in pripomočki za nastavitev odstranjeni.
• Podaljsevalni kabli, ki se uporabljajo na prostem Na prostem uporabljaje le podaljsevalne kable, ki so skonstruirani za zunanjo uporabo in so ustrezno označeni.
• Pregledujte naprvo, ce ni poskodovana Pred ponovno uporabo naprave natancho no preverite zašcitne elemente naprave, ce niso poskodovani in ce pravilno spelnjucejo svjo funkcijo ter ce delujejo v skladu z njihovim namenom. Preverite, ce je funkija premicnih delov v redu: torej ce niso blokirani ali poskodovani. Vsi deli morajo biti pravilno sestavljeni in morajo izpolnjevati vse pogoje potrebne za brezhibno delovanje stroja. Poskodovani zašcitni elementi in poskodovani deli naprve morajo biti popravljeni; dotrajane ali poskodovane dele mora zamenjati osebje servisa za stranke, ce v navodilu za uporabo ni doloceno drugace. Zamenjavo poskodovanih stikal prepustite strokovjakom iz pooblascenega servisa. Ne uporabljatte naprav, pri katerih ne deluje stikalo za vklop/izklop. Tope rezalne krožnike pravočasno zamenjate z novimi, popravilo elektrčne instalacije prepustite strokovjakom.
• Vedno ravnajte pazljivo Kontroliraje svoje delo. Ravnajte premišljeno. Ne uporabljale naprave, ce niste obuti.
• Opozorilo!
  Zaradi Vase varnosti uporabljajte le opremo in dodatke, ki so opisani v navodilu za uporabo ali ki jih priporoca proizvajalec. Uporaba drugih naprav ali

opreme, ki ni priporočena v navodilih za uporabo ali v katalogu, je lahko za uporabnika nevara.

• Napravo lahko popravljajo le strokovnjaki strokovnegaservisa.

Ta elektricna naprava odgovarja ustreznim varnostnim urekrop. Napravo lohko popravljao le strokovnjaki strokovnegera servisa, saj nestrokovno poseganje lohko povzroci poskodbe.

Priprava

Varna uporaba naprave je možna samo, kadar uporabnik natančno prebere ta navodila za uporabo in varnostne napotke, ter Če striktno uposteva vsa priporocila, navedena v teh dokumentih. Pred uvedbo napravv pogon preverite, Če se napetost na tipski etiketi napravu uyema s podatkı, ki veljajo za vase omrezejine in Če je naprava opremljena s pravilnim vtčem. Naprave, oznacene z 230 V lahko priključite tudi na napetost 220 V. Za priključitev na omrezejie lahko uporabite le vtčnicze z zašcitnim kontaktom ter preko prevodnika, ki je namešen v skladu s predpisi. Delo, povezano s preoblikovanjem stroja, pa tudi vrževalna dela so možna, kadar je naprava izklopljena in vtč izvlecen iz vtčnic.

Diamantni rezalni kolut

Za cist rez je pomembnó, da se uporabijoazo samodiamantni koluti, ki so dobro nabruseni, ostri in primerni za obdelan material. Diamanten rezalni kolut, ki ga dobavljamo skupaj izidelkom, je namenjen za rezanje keramičnih plosčic. Na to napravo za rezanje keramičnih plosčic lahko montirate le kolute s premerom 180 mm. Pri tem upostevejte, da se stevilo vrtljajev na kolutu ujema s stevilom vrtljajev, ki je navedeno za napravo. Uporaba diamantnih krožnikov, ki so v osnovi debeleješi, ali pa je njihova rezalna širina manjsa od debeline klna, je prepovedana. Ne uporabljaje t kolutov, ki bi bili deformirani ali razpokani, nepopolni oziroma poskodovani na kak drug nacin. Po 2 do 3 procesih rezanja postane kolut vec ali manj uravnotežen, ce temu pred tem ni bilo takol!

Zamenjava diamantnega kroznika (slika E)

V fiksiranem položaju vkljucite stroj z montiranim kolutom in ga pustite delovati približno 30 sekund. Po izklopu naprave kolut še približno 10 sekund doteka.

Nastavitev cepiline zagozde (slika C)

Vedno uporabljaje cepilni klin (a). Preprecuje zatikanje koluta (e) pri vzdolznem rezanju. Uporabljate lahko le originalne cepilne kline, ki jih odobri proizvajalec. Ce je potrebno, nastavite cepilni klin tako, kot je prikazano na sliki.

1. Popustite pritrdline vijake (b).
2. Cepilni klin (a) nastavite tako, kot je prikazano na sliki; klin nastavite na sredo napram rezalinemu kolutu.
3. Nato vijake (b) ponovno pritrdite.

Nastavitev kota rezanja (sika D)

Popustite razceplogen vijak (c) na obeh straneh, nastavite kot rezanja v skladu s skalo in vijak (c) ponovno trdno privijte.

Opozorilo: Da dosezete optimalne rezultate rezanja in da se kolut pravilno in cim manj obrablja, uporabljaje vedno zadostno kolicino vode!

Navodila za delo

• Pazite na to, da bo obdelovani material pravilno fiksiran in da ne izpade v ta položaj. Uporabljaje premicno palico ali premicni količek.
• Za vsak material uporabljaje ustrezen diamantni kolut.
• Obdelovan material napeljite na delujoc kolut. Poskrbite za enakomerno premikanje.
• VarnostniPokrov vedno uporabljajte in pazite da se ne zagozdi.
• Sčitnik se odpira samodejno s premikanjem obdelovanega materiala.
• Pot rezanja mora biti zgoraj in spodaj brez ovir.
• Ne zavirajte rezalinih kolutov na silo - ne pritiskajte na njih ob strani. Če je kolut blokiran, napravo takoj izklopije.
  Pred vzdrzevalnimi deli in demontazo, med odmori in kadar naprave ne uporabljate vedno izvlecite vtic iz vticnice za zidu.

Uporaba prislonske letve (sika F)

Vzporedna prislonska letev (r) in prislonska letev za rezanje pod kotom (o) omogočata vzporedno rezanje in rezanje pod kotom. Popustite razporni vjak (p), prislonsko letev namestite v njen utor in jo naslonite naŽeleno dimenzijo. Privijte razcepljene vijake (p). Lestvica (k) služi za nastavitev vzporedne lege.

(Slika sluzi le za nazoren prikaz - ker se lahko razlikuje od dejanskega izgleda izdelka).

Posebnukrepi

• Pri delu z napravo vedno uporabljajte zašcitna očala.
  Zaradi vase varnosti in preprečevanja nevarnih situacij, uporabljajte pri delu zašcitno dihalno masko in zašcitna očala.
  Nikoli ne izpostavljaje elektriche naprave dežju. Ne obdelujte materiala, ki vsebuje azbest.
  Pred vsako uporabo preizkusite napravo, preglejte kabel in diamantni kolut, ce ti deli niso poskodovani. Poskodovane dele lahko zamenja le strokovnjak iz pooblascenega servisa. Preden vtaknete vtič v vtičnico preverite, ce je naprava izklopljena.

Uvedba v pigeon

Pred vsako uvedbo v pigeon privijte napravo s tremi vijaki na delovno mizo; delovna miza mora biti stabilina in trdna.

Vklop - izklop

Vklop:

S stikalom (6) vkljucimo napravo, cega premaknemo v položaj «.

Naprava bo delovala, dokler je ne izklopimo. Če zmanjka elektricnega toka, se naprava samodejno izklopi. S stikalom tudi izklučimo napravo, Če ga premaknemo v položaj «0«.

Izklop: Z uvedbo stikala na «0« se naprava izklopi.

Delovanje z zašcitnim stikalom proti nihanju elektricnega toka (sika B).

Delovanje:

Varnostno stikalo proti nezadostnemu toku prikljucite preko vticnice; vticInaprave prikljucite v pripadajoco vticnico.

POZOR! Pred vsako uvedbo v pigeon opravite kontrolo delovanja:

Pritisnite na gumb TEST(t):Vgrajena varovalka FI se mora slišno deaktivirati.

Pritisnite na gumb RESET(v):Vgrajena varovalka FI se mora sliaso aktivirati.

POZOR! Takoj, ko se varovalka FI aktivivira, se prizge kontrlna lučka (s). Ugasne pri kratkem stiku, Če zmanjka elektricnega toka, oz. Če izvlećemo vtic iz vtičnice na zidu.

POZOR! Naprave ne vključujte, ne da bi pred tem preverili njeno delovanje!

Sele ko jo pregledate, lahko napravo uporabite za delo.

• Za vklop: Stikalo za vklop/izklop (6) pritisnite gumb v položaj ««

Za izklop:Stikalo za vklop/izklop (6) pritisnite gumb v položaj 0

POZOR! Pri vsakrsni okvari delovanja ali ob izklopu naprave vedno premaknite stikalo za vklop/izklop (6) v položaj «0«; s tem boste prepreci nenkontroliran zagon motorja.

Tehnicni podatki

Vstopna zmogljivost: 600 W / S2:30 min

Napetost:

230

V Hz

Frekvenca:

Stevilo vrtljajev na prazno: 2950 min

Premer diamantnegabroca: 180mm× 25,4mm

Dimenzije delovne mize: 330mm× 360mm

Maks. visina rezanja: 34 mm

Emisije hrupa/vibriranje: LpA=92 dB(A),

LwA=105 dB(A)

Teza naprave: 9,4 kg

Zaradi Vase varnosti Vam priporoÇamo, da pri delu uporabljate varnostne slusalke in masko za obraz!

Vzdrževanje, cisćenje

Pred vsakim poseganjem v napravo vedno izvlecite vtic iz vtichice. Napravo očistite z krpo, ki jo poprej navlažite v blagi raztopini milnice. Ne uporabljate Čistilinih sredstev, s katerimi bi lahko poškodovali plasticne dele naprave. Pred vsako uporabo očistite delovno mizo in začitite profi koroziji s tem, da mizo obrisite z v olju navlaženo krpo.

Odstranjevanje

Napotki za odstranjevanje izhajao iz ideogramov, ki se nahajao na napravi oziroma na ovitku. Njihov pomen je razlozen v poglavju «Oznake na napravi«.

Nacin odstranjevanja ovitka

Ovitek šciti napravo, da se med transportom ne poskoduje. Ovitek izbiramo glede na nacin njegove ponovne uporabe ali načina odlaganja. Večinoma je embalaža namenjena za reciklažo.

Ponovna uporaba ovitka kot surovine zmanjsije strokke nastale z odstranjevanjem opadkov.

Deli ovitka (npr. folije, Styropor), so lahko nevarni za otroke. Obstaja nevarnost zadusitve!

Dele ovitka shranjujte izven dosegaj majhnih otrok; cimprej jih odstranite.

Garancija

Garancija traja 12 mesecev v primeru industrijske rabe ali 24 mesecev pri potrošniku in se začne na dan prodaje naprave.

Garancija velja le za tovarniske napake oz. napake, nastale na materialih, iz katerih je naprava izdelana. Ce zahtevate popravila v okviru garancije vedno prilozite veljaven račun, ki mora vsebovati datum prodaje in podpis prodajalca.

Garancija ne velja, v kolikor napravo uporablja oseba, ki n strokovno usposobljena, ali ce do okvare pride zaradi nestrokovnega posega v napravo ali stika s tujki oz. neuostošavanja navodil ter kot posledica obicajne uporabe.

Ukrepi v zasilnih primerih

Poskodovani osebi začnite Čimprej dajati ustrezno prvo pomoč inPokličite zdravnika specialista v majkrjsem moznem Času. Zavarujte je predrugimi nevarnostmi in jo pomirite.

Zaradi reševanja morebitnih nezgodnih situacij, mora biti na delovnem mestu vedno prisotna omarica ali skatla prve pomoči, v skladu z DIN 13164. Material, potreben za prvo pomoč, ki ga porabite, takoj dopolinite z novim. Če potrebujete strokovno pomoč, izpolnite prosim sledeče podatke:

1. Kraj nezgode
2. Vrsta nezgode
3. Stevilo ranjenih oseb
4. Vrsta poskodbe

Servis

Ali imate tehnicna vprasnja? Reklamacijo? Ali potrebujete rezervne dele ali nova navodila za uporabo?

Na naši splétrni strani www.guide.com Vam bomov oddelku Servis hitro pomagali. Prosimo, pomagajte nam, da bomo lahko mi pomagali vam. Da lahko Vašo naprvo v primuru reklamiranja identificiramo, prosimo, da nam posljete serijsko stevilko, st. narocía in leto izdelave. Vse navedene podatke boste našli na tipski etiketi. Da imate vse navedene informacije pri roki, jih prosim vnesite tu:

Serijska stevilka:

Stevila narocila:

Leto izdelave:

Telefon: [phone] / 700-360

Telefaks: +49 (0) 79 04 / 700-51999

E-posta: [e-mail]

Pomembna informacija za stranke

Opozarjamo Vas, da napravo v caso garancije ali izven nje vracate zavito v originalnem ovitku. S tem ukrepom se učinkovito prepreci odvečno skodovanje pri transportu ali spornemu reševanju. Naprava je optimalno varovana samo, Če je zavita v originalni ovitek in takо je možna tekoca obdelava.
