Typ produktu	Drôtový subwoofer (príslušenstvo k soundbaru)
Značka	Blaupunkt
Model	LS100SUB
Rozmery subwoofera (Š x V x H)	130 x 400 x 400 mm
Veľkosť woofera	6,5 palca (165 mm)
Impedancia subwoofera	4 Ω
Výstupný výkon (RMS)	60 W (subwoofer)
Celkový výstupný výkon systému	120 W (30W x 2 + 60W subwoofer)
Frekvenčná odozva	35 Hz – 20 kHz
Celkové harmonické skreslenie	<1% (1 kHz, 1 W)
Požiadavky na napájanie	DC 24V / 2A (adaptér súčasťou balenia)
Spotreba energie (v zapnutom režime)	120 W
Spotreba v pohotovostnom režime	<0,5 W
Typ pripojenia	Drôtové (pripojený audio kábel)
Kompatibilný soundbar	Séria Blaupunkt LS100 (2.1CH soundbar)
Súčasťou balenia	Napájací adaptér, audio kábel, diaľkový ovládač, batérie, montážna súprava na stenu
Bezpečnostné certifikácie	CE, RoHS
Pokyny na čistenie	Odpojte, utrite suchou handričkou; nepoužívajte chemické rozpúšťadlá
Ochrana životného prostredia	V súlade s WEEE, likvidácia batérií podľa miestnych predpisov

Často kladené otázky - LS100SUB BLAUPUNKT

Ako pripojím drôtový subwoofer k soundbaru?

Použite priložený audio kábel na pripojenie subwoofera k výstupu subwoofera na zadnej strane soundbaru. Uistite sa, že pripojenie je pevné.

Prečo nie je žiadny zvuk zo subwoofera?

Skontrolujte, či je audio kábel správne pripojený. Taktiež sa uistite, že soundbar je zapnutý a výstup subwoofera je povolený. Ak problém pretrváva, kontaktujte servisnú podporu.

Aké sú rozmery subwoofera?

Subwoofer meria 130 x 400 x 400 mm (Šírka x Výška x Hĺbka).

Aký je výstupný výkon subwoofera?

Subwoofer poskytuje výstupný výkon 60 W RMS.

Môžem tento subwoofer použiť s inými soundbarmi?

Tento subwoofer je navrhnutý špeciálne pre soundbary série Blaupunkt LS100. Bez úpravy nemusí fungovať s inými značkami alebo modelmi.

Ako čistím subwoofer?

Odpojte subwoofer od napájania. Použite suchú handričku na utretie povrchu. Nepoužívajte chemické rozpúšťadlá ani aerosólové spreje.

Aká je frekvenčná odozva subwoofera?

Frekvenčná odozva je 35 Hz – 20 kHz.

Je subwoofer vybavený nejakými ochrannými funkciami?

Áno, subwoofer obsahuje bezpečnostné prvky ako ochranu proti preťaženiu a ochranu proti skratu. Podrobnosti nájdete v príručke.

Vyžaduje subwoofer samostatný zdroj napájania?

Áno, vyžaduje napájací adaptér DC 24V / 2A (súčasťou balenia). Zapojte ho do štandardnej domácej zásuvky.

Aká je spotreba v pohotovostnom režime?

Spotreba v pohotovostnom režime je menej ako 0,5 W, v súlade s normami ERP2 pre úsporu energie.

NÁVOD NA OBSLUHU LS100SUB BLAUPUNKT

Upozornenie:

Ak chcete znížit riziko úrazu elektrickým prúdom, neodstraňujte kryt alebo zadnú časť zariadenia. Vnútri nie sú žiadne prvky určené na opravu použivatelom. Údržbou a opravami zariadení sa zaoberá len kvalifikovaný servisný personál.

Vysvetlenie grafických symbolov:

Symbol blesku so šípkou umiestnený v trojuholníku upozorňuje užívatel'a na prítomnosť neizolovaného "nebezpečného napätia" v priestore krytu zariadenae, ktoré môže dosiahnuť veľkosť hroziacu nebezpečenstvo úrazu elektrickým prúdom.

Výkričník vo vnútri rovnostranného trojuholníka upozorňuje užívateľa, že v tejto časti sú popísané dôležité informácie tykajúce sa prevádzky a údržby zariadení v dokumentácii dodanej so zariadením.

Pred použitím prístroja si prečítajte tento návod, aby ste sa oboznámili s jeho funkciami a využili je, ako bolo zamýšľané pre zaistenie dlhej životnosťou, bezporuchovej prevádzky zariadenia a radosti s použitia.

Dôležité informácie

- Uschovajte tento návod a bezpečnostné informácie pre ich použitie v budúcnosti.

• Nedovolte, aby na prístroj kvapkala alebo sa lila tekutina.

- Nepoužívajte vo vlhkých miestach, ako napr kúpelne.

- Neumiestňujte tento prístroj na nasledujúcich miestach:

• Vystavených priamemu slnečnému žiareniu alebo blízko radiátorov.

• Na iné stereofónne zariadenie, ktoré generujú teplo.

- Blokovat' vetranie alebo umiestňovať v prašnom prostredí.

• V priestoroch vystavených otrasom.

• V priestoroch s vysokou vlhkostou.

- Neumiestňujte zariadenie v blízkosti otvoreného ohňa alebo sviečky.

• Zariadenie je možné použit iba tak, ako je popísané v tomto návode.

• Pred prvým zapnutím sa uistite, že napájanie bolo správne pripojené.

• USB pamät sa pripája priamo alebo cez predlžovací USB kábel s dížkou do 25 cm.

Z bezpečnostných dôvodov neodstraňujte kryty a nesnažte sa dostať dovnútra zariadenia. Prístroj by mal byť opravovaný iba kvalifikovaným servisným personálom. Nerozoberajte zariadenie ani neotvárajte kryt, pretože vo vnútri nie sú žiadne diely, ktoré môžu byť opravené vlastnými silami. Údržbou a opravami zariadení sa zaoberá výhradne kvalifikovaný servisný personál.

BEZPEČNOSTNÉ POKYNY

1. Prečítajte si pokyny - pred použitím zariadenia si prečítajte celý návod a bezpečnostné informácie.

2. Tieto pokyny uschovajte - uschovajte návod na použitie pre použitie v budúcnosti.

3. Dodržiavajte varovanie - dodržujte všetky varovania umiestnené na zariadení a v súlade s pokynmi.

4. Dodržiavajte pokyny - postupujte podla pokynov a návodu pre užívatel'a.

5. Inštalácia - nastavte zariadenie podľa pokynov výrobcu.

6. Napájacie zdroje - tento produkt by mal byť napájaný iba zo zdrojov uvedených na označenie na napájacom kábli. Ak si nie ste istí, aký typ napájania mate doma, mali by ste sa obrátit na svojho predajcu alebo miestneho dodávatela elektrickej energie.

7. Uzemnenie alebo polarizácia napájania - zariadenie nemusí byť uzemnené. Uistite sa, že je zástrčka úplne zasunutá do zásuvky v stene alebo do predlžovacieho kábla, aby sa zabránilo odhaleniu kolíkov a kontaktov. Niektoré verzie zariadenia môžu byť vybavené polarizovanou zástrčkou AC (s kolíkom). Túto zástrčku je možné zasunúť do sieťovej zásuvky iba jedným spôsobom. Toto je bezpečnostná funkcia. Ak nie je možné vložit zástrčku do zásuvky, skúste ju otočit. Ak zástrčka stále nepasuje do zásuvky, požiadajte elektrikára, aby ju vymenil. Neodstraňujte zabezpecenia polarizovanej zástrčky. Ak používate predlžovací kábel alebo kábel iny ako dodávaný s zariadenim, mal / a by ste mať zodpovedajúce zástrčky a bezpečnostné osvedčenie požadované vo vašej krajine.

8. Zaistenie napájacieho kábla - napájacie káble by mali byť vedené tak, aby nikto po po nich nešliapal, nestiskal a aby nedošlo k odrezanie časti zariadenia predmetami umiestnenými vedľa. Venujte zvláštnu pozornosť zástrčkám, zásuvkám a místam vyznačujúcim sa tým, že káble sú vyvedené von zo zariadenia.

9. Preťaženie - nepreťažujte zásuvky, predlžovacie šnúry a elektrické rozvádzače, môže to mať za následok poruchu alebo úraz elektrickým prúdom.

10. Vetranie - Prístroj musí byť riadne vetranie. Neklad'te výrobok na postel', pohovku, alebo podobný povrch. Nezakrývajte zariadenie obrusy obrúsky, novinami, atd'

11. Teplo - Neumiestňujte zariadenie blízko zdrojov tepla ako sú radiátory, kachle alebo iné prístroje (vrátane zosilňovačov), ktoré produkujú teplo. Nekladťe na zariadenie zapálené sviečky a iné otvorené zdroje ohňa.

12. Voda a vlhkost - aby sa znížilo riziko poruchy alebo úrazu elektrickým prúdom, nevystavujte prístroj pôsobeniu dažda, vody a vlhkosti, ako napríklad v saune, alebo v kúpelni. Nepoužívajte toto zariadenie v blízkosti vody, napríklad pri vani, umývadle, kuchynského drezu alebo vane, vo vlhkej pivnici alebo v blízkosti bazéna (alebo na podobných miestach).

13. Objekty a kvapaliny v zariadení - Nevkladajte objekty cez otvory, pretože môžu príst do styku s bodmi nebezpečného napätia a komponenty, ktoré môžu spôsobit poruchu alebo úraz elektrickým prúdom. Tekutiny by za žiadnych okolností nemali vniknút na povrch prístroja. Nekladte žiadne predmety obsahujúce kvapaliny na hornú časť zariadenia.

14. Čistenie - pred čistením vždy odpojte prístroj od elektrickej zásuvky. Prach okolo reproduktora možno odstránit len suchou handričkou. Ak je potrebné použit čistiaci sprej, nesmerujte postrek nie priamo na prístroj, ale na handričku. Dávajte pozor, aby nedošlo k poškodeniu pohonnej jednotky

15. Prídavné zariadenia - nepoužívajte príslušenstvo, ktoré nie sú schválené výrobcom, pretože môžu predstavovat hrozbu.

16. Príslušenstvo - neumiestňujte prístroj na nestabilný vozík, stojan, statív, držiak alebo stôl. Prístroj môže spadnúť, poškodit sa a spôsobit vážne zranenie deťom alebo dospelým. Použitie iba s vozíkom, stojanom, trojnožkou, držiakom alebo stolom, stanoveným výrobcovia alebo predávajú sa so zariadením. Inštalácia zariadenia by mala byť vykonaná v súlade s pokynmi výrobcu, za použitia montážnych sád odporúčaných výrobcom.

17. Stahovanie zariadenia - zariadenie umiestnené na vozíku pohybujte velmi starostlivo. Rýchle zastavenie, použitie nadmernej sily a nerovné povrchy môžu spôsobit' prevrátenie vozíka so zariadením.

18. Obdobie mimo prevádzky - napájací šnúra musí byť odpojená od zásuvky počas búrky alebo ked prístroj nie je používaný po dlhú dobu.

19. Servis - Nepokúšajte sa o vlastnoručný prehliadky zariadení. Otvorenie krytu môže spósobit nebezpečné napätie a vystavit užívatelia na nebezpečenstvo. Údržbou a opravami zariadení sa zaoberá výhradne kvalifikovaný servisný personál.

20. Ak nepouživate zariadenie, od pojte napájací kábel od zásuvky v stene. Ak je zariadenie pripojené k zdroju napájania, je v pohotovostnom režime a nie je úplne vylúčené.

21. Náhradné diely - pri výmene dielov, skontrolujte, či zamestnanec servisu použil náhradné diely špecifikované výrobcom, alebo diely rovnaké ako pôvodné. Výmena za neschválenie diely hrozi poruchou, úrazom elektrickým prúdom alebo inym nebezpečenstvom.

22. Hlavné poistky - pre kontinuálne zabezpečení zariadenia pred ohnom, použite poistky správneho typu a parametrov. Parametre poistky v rozsahu napätia sú vyznačené na prístroji.

23. Nezvyšujte hlasitost pri počuvani skladby malej hlasitosti alebo v neprítomnosti vstupného zvukového signálu. V opačnom prípade môže dôjsť k poškodeniu reproduktora pri rýchdom zvýšení sily signálu.

24. Jediným spôsobom odpojenia zariadenia od zdroja elektrickej energie je odpojenie napájacieho kábla od elektrickej zásuvky alebo od zariadenia. Zásuvka alebo vstupný napájací kábel k zariadeniu musí byť vždy k dispozícii pri použivaní výrobku.

25. Zariadenie by malo byť inštalované v blízkosti elektrickej zásuvky alebo predlžovačky a to takým spósobom, aby bolo vždy k dispozícii.

26. Maximálna okolitá teplota zariadenia je 35 °C

27. Pokyny tykajúce sa elektrostatických výbojov - v prípade, že činnosť zariadenia je narušená elektrostatickými výbojmi, vypnite ho a opätovné zapnete alebo premiestnite prístroj do iného miesta.

28. Batérie

A. Batérie nesmú byť vystavené nadmernému teplu, ako je slnečné žiarenie, oheň atd'

B. Pri likvidácii batérie, venujte pozornost environmentálnym aspektom.

C. Upozornenia týkajúce sa používania batérií: aby sa zabránilo úniku batérie, čo môže mať za následok zranenie alebo poškodenie zariadenia:

1. Pri vkladaní batérií dbajte na správnu polaritu (+ a -).
2. Nepoužívajte rôzne batérie naraz - staré a nové batérie, štandardné a alkalické atd
3. Vyberte batérie z prístroja, ked' nie je používaný po dlhšiu dobu

Poznámka o ERP2 (zariadenia súvisiace so spotrebou energie)

Toto zariadenie s ekodizajnom je v súlade s požiadavkami casti 2 nariadenia Komisie (ES) 1275/2008 k smernici 2009/125/ES o spotrebe energie ktorým sa vykonáva smernica Európskeho parlamentu a Rady 2005/32/ES, pokialíde o požiadavky na ekodizajn z hladiska spotreby elektrickej energie elektrických a elektronických zariadení v domácnosti a kancelárie v pohotovostnom režime a vo vypnutom stave. Po uplynutí 15 minút bez vstupného audio signálu zariadenie sa automaticky prepne do pohotovostného režimu. Informácie o obnovenie normálnej prevádzky možno nájst v príručke.

Dôležité informácie:

Tento prístroj je vybavený režimom pre úsporu energie: ak v rámci 30 minút nebude automaticky podaný žiadny vstupný signál, prístroj prejde do pohotovostného režimu, aby šetril energiu (ERP štandard 2). Je potrebné poznamenať, že nízke nastavenie hlasitosti v zdroji audio signálu môže byť rozpoznané ako stav "bez zvuku", čo môže ovplyvnít vašu schopnosť detekovanie signálu zo zariadenia a spôsobit automaticky posun do pohotovostného režimu. V tomto prípade, obnovte prenos zvuku a zvýšte hlasitost' zdroja zvuku (MP3 prehrávač atď), pre obnovenie prehrávania. Ak problém pretrváva, obrátte sa na miestne servisné stredisko.

VAROVANIE

Prístroj by nemal byť používaný osobami (vrátane detí) s fyzickým, zmyslovým alebo mentálnym postihnutím a osobami s nedostatočnými znalostami a skúsenostami, pokial' nie sú pod dohladom osoby zodpovednej za ich bezpečnosť a neboli poučené, ako bezpečne používať zariadenie. Prítomnosť dospelých je nutná v prípade, že zariadenie obsluhujú deti; to umožní zabezpečenie bezpečnej prevádzky zariadenia.

1. Nikdy nenechávajte zariadenie bežať bez dozoru! Vypnite zariadenie, ak ho nepoužívate, a to aj na krátku dobu.
2. Nepoužívajte prístroj cez externý časovač alebo samostatný systém dialkového ovládania.
3. Aby sa zabránilo nebezpečenstvu, v prípade poškodenia napájacieho kábla výmenu by mal robit výrobca, autorizovaný poskytovatel'služieb alebo iná osoba, majúca príslušné kvalifikácie.
4. Pred použitím zariadenia skontrolujte, či napätie zodpovedá napätiu vyskytujúcemu sa v miestnej sieti.
5. Nezakrývajte vetracie otvory novinami, obrusmi, záclonami, atd'Uistite sa, že nad prístrojom je aspoň 20 cm volného priestoru, az každe strany - najmenej 5 cm.

6. Nedovolte, aby na prístroj kvapkali alebo sa lily tekutiny a nekladte naň predmety naplnené kvapalinami, ako napríklad vázy.

7. Aby nedošlo k poruche alebo k úrazu elektrickým prúdom, nevystavujte zariadenie na horúčavy miesta, na dážd, vlhkost a prach.

8. Nepokladajte zariadenie do blízkosti zdrojov vody, ako sú kohútiky, vane, práčky alebo bazény. Umiestnite zariadenie na rovný stabilný povrch.

9. Nevystavujte silnému magnetickému poľu.

10. Nekladte zariadenie priamo na zosilňovači alebo prijímači.

11. Nekladte prístroj na vlhka miesta, pretože vlhkost poškodzuje elektrické súčasti.

12. Prenos zariadení z chladného do teplého prostredia alebo do vlhkého priestoru môže viest' ku kondenzácii vlhkosti na šošovke vo vnútri prehrávača. V takejto situácii, prístroj nebude pracovať správne. Nechajte súčasťou v prístroji po dobu jednej hodiny pre odparovanie vlhkosti.

13. Nečistite zariadenie chemickými rozpúšťadlami, pretože môžu zničit lak skřině. Přístroj sa čistí čistým suchým alebo mierne vlhkou handričkou.

14. Pri odpájaní zo zásuvky vždy tahajte za zástrčku, nie za kábel.

15. Ked'sa zapnutý prístroj používa v blízkosti zapnutého televízora, môže byť zdrojom narušenia obrazu v podobe čiar na obrazovke. Kvalita obrazu záleží na vlnovom pásme TV vysielania. Tento jav neznamená poruchu zariadenia alebo televízora. Vidíte-li tieto čiary, umiestnite prístroj do väčšej vzdialenosti od televízora.

16. Sieťová zástrčka sa používa na odpojenie napájania a mala by byť vždy k dispozícii.

17. Ak chcete zabrániť možnej strate sluchu, nepočúvajte hudbu dlhšiu dobu nahlas.

Prehlásenie o zhode

Blaupunkt Competence Center 2N-Everpol Sp. z o.o. týmto prehlasuje, že je toto zariadenie v súlade so základnými požiadavkami a d'alšími príslušnými ustanoveniami smernice 2014/53 / EU. Prehlásenie o zhode je možné získat zo stránky produktu na www.blaupunkt.com. Zodpovedná strana: 2N-Everpol Sp. z o.o, Puławska 403A, 02-801 Varšava, Polsko,

Tel: [phone],, E-mail: [e-mail]

Naše produkty sú navrhnuté a vyrobené z vysoko kvalitných materiálov a komponentov, ktoré sú recyklovateľné a znovu použiteľné.

Výrobok obsahuje batérie, ktoré smernicu 2006/66 / EC nemožno vyhadzovať do bežného domového odpadu. Informujte sa prosím o miestnych pravidlách separovaného zberu batérií, pretože správnou likvidáciou pomôžete predchádzať negativnym dôsledkom pre životné prostredie a ľudské zdravie.

INFORMÁCIE TÝKAJÚCE SA ŽIVOTNÉHO PROSTREDIA

Výrobok je zabalený len v nevyhnutnom obale pre jeho ochranu. Snahou našej firmy je, aby bol obalový materiál lahko rozdeliteľný na tri materiály: kartón (krabica), polystyrénová pena (vypodloženie) a polyetylén (vrecká, ochranná penová pokrývka). Výrobok sa skladá z materiálov, ktoré je možné recyklovať a znovu použit’ v prípade demontáže odbornou firmou. Dodržujte prosím miestne predpisy týkajúce sa likvidácie obalových materiálov, vybitých batérií a starého zariadenia. Na nahrávanie a prehrávanie materiálov môže byť vyžadovaný súhlas. Pozri Zákon o copyrightu Act 1956 a Zákon na ochranu umelcov Sk 1958-1972.

Bluetooth™

Známka a logo Bluetooth® sú registrované obchodné známky spoločnosti Bluetooth SIG, Inc. a jej použitie je zatažené licenciou. Ostatné obchodné známky a mená sú vlastnené ich vlastníkmi.

Đakujeme, že ste si vybrali náš model. Predtým, než začnete toto zariadenie používať, dôkladne si prečítajte a oboznámte sa s touto príručkou. Príručku uchovajte pre prípadnú potrebu v budúcnosti.

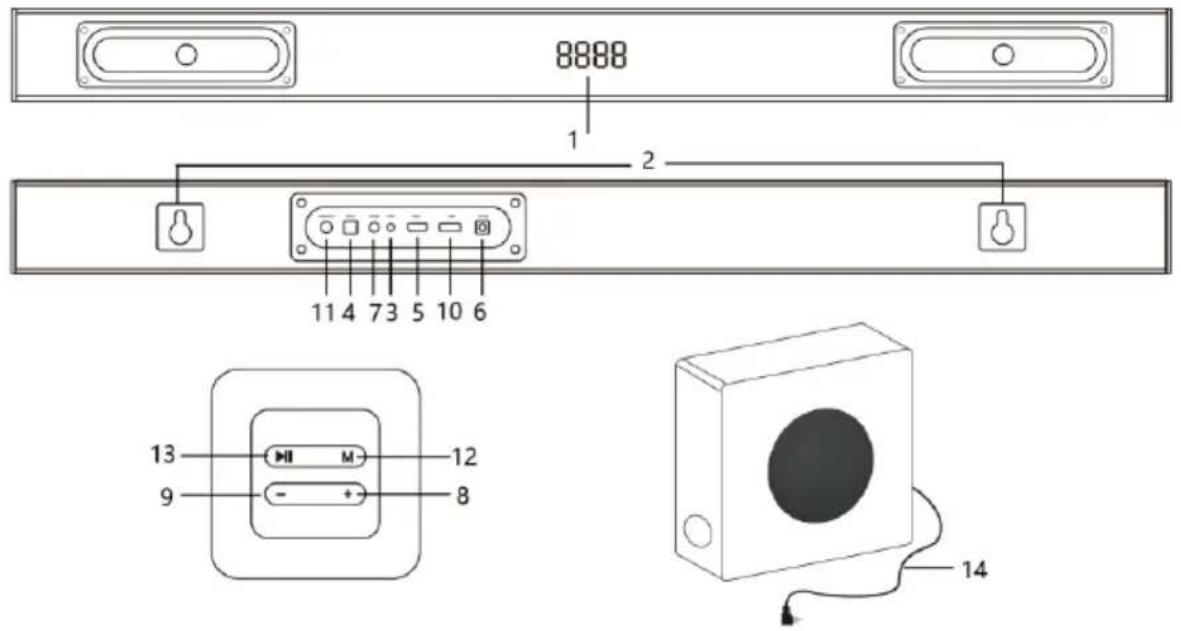

Rozmiestnenie ovládacích prvkov:

1 - Displej (BT = Bluetooth, OP = optický port, Hd = HDMI, USB=USB, LINE=AUX, CO=coaxial, TUNE= FM radio);
2 – Montážne konzoly;
3 - AUX vstup;
4 – Optický vstup;
5 - HDMI (ARC) port;
6 – Napájacia zásuvka jednosmerného prúdu (DC);
7 – Koaxiálny konektor;
8 – Hlasnejšie (Hlasitost zvýšite, ked stlačite a podržite. Ked stlačite krátko, prepnete uloženú rozhlasovú stanicu FM);
9 – Tichšie (Hlasitost znížite, ked'stlačite a podržite. Ked'stlačite krátko, prepnete uloženú rozhlasovú stanicu FM);
10 - USB port na prehrávanie;
11 – Výstup signálu subwoofera na pripojenie káblového subwoofera;
12 – Tlačidlo výberu zdroja (krátkym stláčaním tlačidla prepnete zdroj prehrávania v nasledovnom cykle:
Bluetooth/HDMI/FM/optický vstup/koaxiálny vstup/AUX/USB; Ked'tlačidlo stlačite a podržite na 3 sekundy, zariadenie sa prepne na režim spánku.
13 – Tlačidlo prehrávanie/pauza: V režime FM rádia, krátkym stlačením spustíte režim automatického vyhľadávania a ukladania dostupných rozhlasových staníc. V režime USB alebo Bluetooth, krátkym stlačením spustíte alebo zastavíte prehrávanie);
14 – Kábel na pripojenie subwooferu (v súprave);

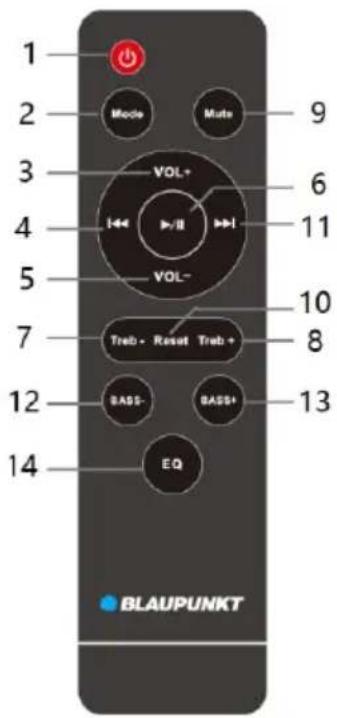

Dialkový ovládač

1 - Tlačidlo napájania: stlačte ho, ked' chcete zariadenie zapnút/vypnút.
2 – Tlačidlo výberu zdroja: krátkym stláčaním tlačidla prepnete zdroj prehrávania v nasledovnom cykle: Bluetooth/HDMI/FM/optický vstup/koaxiálny vstup/AUX/USB
3,5 – Tlačidlo Hlasitosti +/-: stláčaním nastavte požadovanú úroveň hlasitosti.

4,11 – Predchádzajúce/nasledujúce tlačidlo: stlačením prepnete na predchádzajúcu/nasledujúcu stopu v režime Bluetooth alebo USB prehrávania.V režime FM rádia, krátkym stlačením prepnete medzi uloženými rozhlasovými stanicami, a dlhým stlačením (na cca 3 sekundy) spustíte automatické vyhladávanie dostupných rozhlasových stanic nahor alebo nadol po FM frekvenčnom pásme.

6 – Tlačidlo prehrávanie/pauza: V režime FM rozhlasu, krátkym stlačením spustíte režim automatického vyhladávania a ukladania dostupných rozhlasových staníc. V režime USB alebo Bluetooth, krátkym stlačením spustíte alebo zastavíte prehrávanie);

7, 8 – Tlačidlo vysokých tónov +/-: stláčaním nastavte požadovanú úroveň vysokých tónov.

12, 13 – Tlačidlo nízkych tónov +/-: stláčaním nastavte požadovanú úroveň nízkych tónov.

Otvorte komoru batérií a vložte do nej 2 batérie typu AAA (sú súčasťou súpravy); zachovajte správnu polaritu batérií (kladný a záporný pól), tak ako je to predstavené na komore batérií. Následne zatvorte komoru batérií.

Poznámky:

a. Najlepší pracovný dosah dialkového ovládača je 5 metrov, bez akýchkolvek prekázok medzi dialkovým ovládačom a soundbarom. Dialkový ovládač pri používaní smerujte na snímač dialkového ovládača, ktorý je umiestnený na prednej strane soundbaru.
b. Citlivost dialkového ovládača je nižšia, keď sú batérie vybité. V takom prípade ich vymeňte za nové.
c. Ak dialkový ovládač nebudete dlhší čas používať, vyberte z neho batérie.
d. Batérie odstráňte náležitým spôsobom, šetrne k životnému prostrediu. Bližšie a podrobnejšie informácie vám poskytne miestna samospráva.

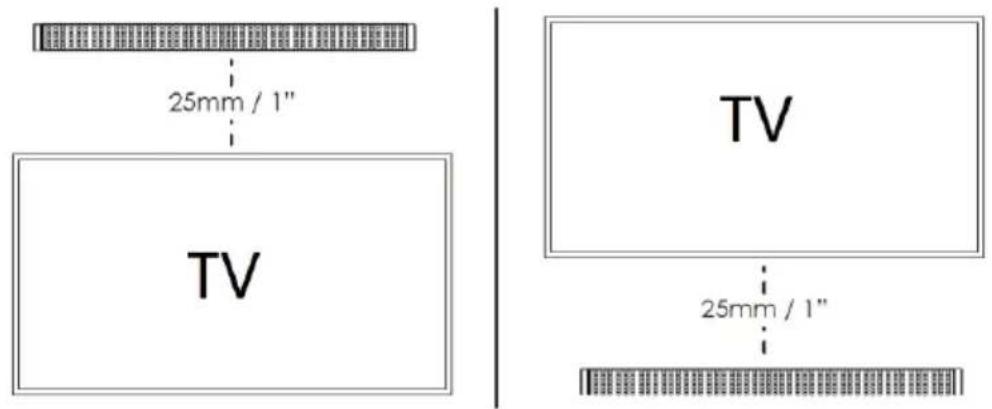

Umiestnenie soundbaru

Soundbar umiestnite na rovnom plochom povrchu alebo ho upevnite na stene nasledovným spôsobom:

1. Umiestnenie soundbaru na rovnom plochom povrchu: Položte zariadenie pozdížne na rovný plochý povrch, ako je televízor alebo skrinka, a umiestnite ho v osi televízora. medzi reproduktorom a stenou ponechajte nejaký priestor.

Neumiestňujte ho v skrini ani v nástennej polici. Postupujte podľa týchto pokynov, aby ste dosiahli najkvalitnejší zvuk a dobré prúdenie vzduchu okolo soundbaru.

a. Použite 2 dodané plastové adapté na montáž na stene, upevnite ich k montážnym držiakom, ktoré sa nachádzajú na zadnej strane soundbaru, a všetko primerajte k stene na mieste finálnej montáže. Následne zaznačte ceruzkou 4 otvory, do których upevníte montážne adapté. Skontrolujte, či otvory sú náležite vodorovne umiestnené, a následne vyvítajte montážne otvory.

b. Do vyvítaných otvorov vložte 4 plastové montážne kolíky, a s použitím dodaných skrutiek priskrutkujte k nim 2 plastové adaptéry na montáž na stene.

Varovanie: Ak nemáte istotu, že dokážte správne a bezpečne namontovať soundbar na stene, zverte vykonanie týchto prác skúsenej a kvalifikovanej osobe.

Reproduktor namontujte iba na spevnenom povrchu steny. V prípade plastových stien odporúčame, aby ste pre vyššiu bezpečnosť upevnili reproduktor k stenovým stípikom, výstužiam. Aby ste dosiahli optimálny výkon, zachovajte vzdialenost aspoň 25 mm/1" medzi soundbarom a televízorom.

Pripojenie káblového audia a nastavenia

Pred tým, než zapnete soundbar, najprv pripojte zariadenie. Soundbar má digitálne (optické/koaxiálne a HDMI (ARC)) a analógové (AUX IN) vstupy na pripojenie rôznych zdrojov. Oboznámte sa s nasledujúcimi pokynmi ohľadne pripojenia rôznych typov zariadení.

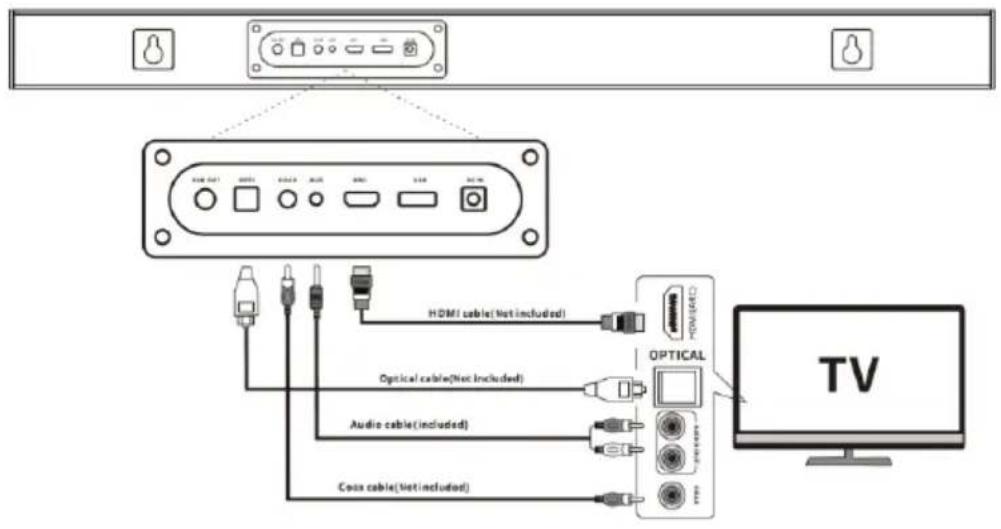

1. Pripojenie soundbaru k výstupom televízora.

Stiahnite ochrannú záslepku z portu OPTICKAL, a potom s použitím optického kábla (nie je v súprave), prepojte výstupný port OPTICAL OUT televízora a výstupný port OPTICAL v soundbare. Pripojenie s použitím koaxiálne/HDMI(ARC)/AUX konektora sa vykonáva rovnakým spôsobom.

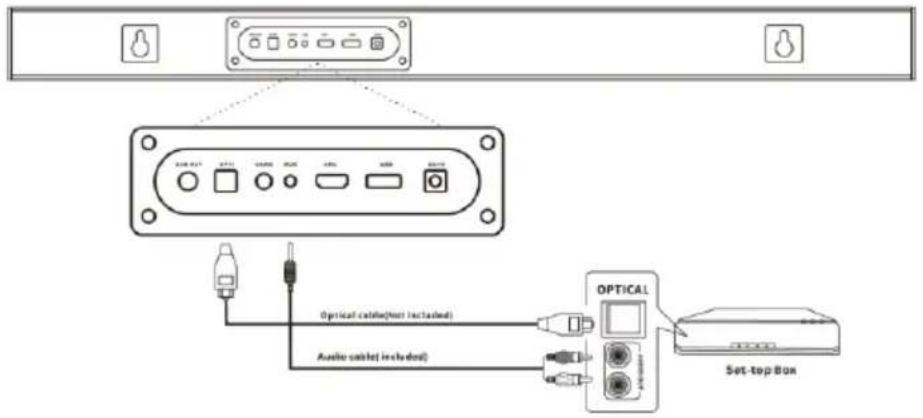

Skontrolujte, aké výstupy má váš dekodér. Následne použite príslušný kábel, ktorým prepojte dekodér a soundbar. Na správne fungovanie stačí prepojenie iba jedným typom konektora. Pozrite nižšie uvedený obrázok.

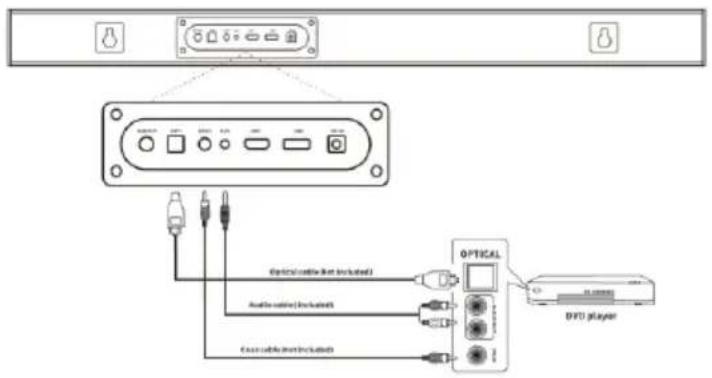

3. Pripojenie soundbaru k DVD alebo Blue-ray prehrávaču.

Skontrolujte, aké výstupy má váš DVD/Blue-ray prehrávač, a potom použite príslušný kábel na prepojenie prehrávača a soundbaru, použite náležitý kábel. Na správne fungovanie stačí prepojenie iba jedným typom konektora. Pozrite nižšie uvedený obrázok:

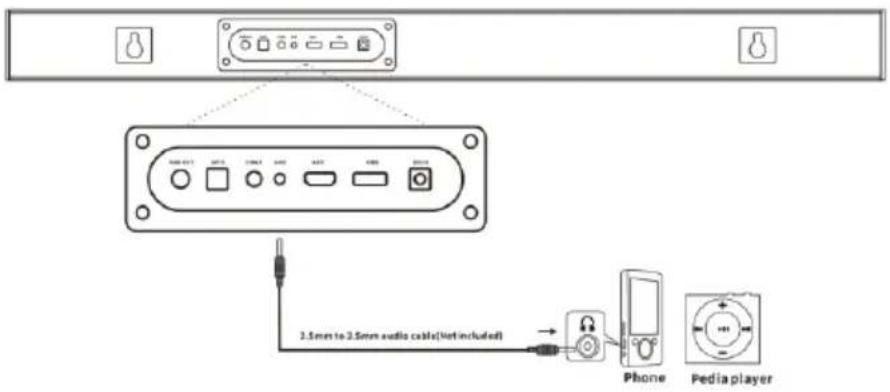

4. Pripojenie soundbaru k MP3 prehrávaču

Soundbar má jeden vstup MP3 Link (AUX), ku ktorému môžete pripojiť ľubovoľný MP3 prehrávač. Použite náležitý kábel s mini-jack konektormi, v súlade s nasledujúcim obrázkom.

1. Ak soundbar po pripojení s použitím optického/koaxiálne alebo HDMI káblu nevydáva žiadny zvuk, skontrolujte, či nastavenia digitálneho audio výstupu externého zariadenia (napr. DVD prehrávača, hernej konzoly, televízora) sú nastavené na „PCM stereo“ alebo „stereo 2.0“. Na vykonanie tejto operácie sa oboznámte s používatel'skou príručkou televízora, alebo iného zdrojového zariadenia.
2. HDMI(ARC): Soundbar podporuje rozhranie HDMI ARC. Ak váš televízor podporuje rozhranie HDMI ARC (podrobné informácie nájdete v používatelskej príručke televízora), zvuk z televízora sa môže na soundbare prehrávať s použitím jednotlivého HDMI kábla (nie je v súprave). Konektor HDMI ARC v televízore môže byť označený inak, skontrolujte používatelskú príručku televízora.
3. Výstupný zvuk môže byť pri optickom/koaxiálne a HDMI pripojení hlasnejší než v režime AUX IN, je to normálne, kedže úroveň digitálneho audio signálu môže byť iná než úroveň analógového signálu.
4. Ked'soundbar správne namontujete a pripojíte, používajte ho v súlade s touto používatel'skou príručkou.

Používanie

Pripojenie napájania: S použitím dodaného audio kábla pripojte subwoofer do výstupného portu signálu subwoofera (11) na zadnej strane soundbaru. Zastrčte dodaný AC/DC adaptér do el. zásuvky striedavého prúdu, k zdroju el. napätia, a následne zastrčte zástrčku do napájacej zásuvky jednosmerného prúdu (6) na zadnom paneli soundbaru. Displej sa zapne, to znamená, že je el. napätie pripojené správne.

Zapínanie/vypínanie zariadenia: krátkym stlačením tlačidla výberu zdroja (M) na soundbare ho zapnete, a prepnete zdroj prehrávania v poradí Bluetooth/HDMI/FM/optický vstup/koaxiálny vstup/AUX/USB; stlačte a na 3 sekundy podržte tlačidlo výberu zdroja, zariadenie sa prepne na pohotovostný režim. Rovnaké funkcie sa dajú aktivovať aj stlačením tlačidlo výberu zdroja a zdroja zvuku na dialkovom ovládači.

Používanie Bluetooth

Tento výrobok má funkciu Bluetooth, ktorá umožňuje bezdrótovo prehrávať zvuk z iného Bluetooth zariadenia (ako napr. telefón, tablet, televízor ap.).

1. Zapnite zariadenie, stláčaním tlačidla zdroja zvuku na dialkovom ovládači nastavte režim Bluetooth, na displeji začne blikat' symbol „BT“, to znamená, že zariadenie je pripravené na párovanie.
2. Aktivujte funkciu Bluetooth v externom zariadení a vyhládajte dostupné zariadenia na spárovanie (postupujte podľa príručky daného externého zariadenia), a potom na zozname skontrolujte dostupné Bluetooth zariadenia. Vyberte „BP L1200“ a spárujte. Po úspešnom spárovaní na displeji soundbaru prestane blikat symbol Bluetooth a začne stále svietit.
3. Na externom Bluetooth zariadení spustite prehrávanie, nastavte požadovanú hlasitosť a zvuk sa bude prehrávať na soundbare.
4. V Bluetooth režime môžete vykonávať nasledujúce operácie: výber predchádzajúcej/nasledujúcej stopy, prehrávanie/pozastavenie, stlmenie atd. stlačením príslušného tlačidla na dialkovom ovládači.

Poznámky:

a. Nedá sa zaručit, že sa zariadenie dokáže spárovať so všetkými Bluetooth zariadeniami, vzhľadom na rozličné značky, konštrukcie či štandardy.
b. Najlepší pracovný dosah Bluetooth je do cca 10 metrov, bez žiadnych prekážok medzi zariadeniami.

c. Zariadenie môže byt v jednej chvíli spárované iba s jedným Bluetooth zariadením.
d. Ked'počas prehrávania prostredníctvom Bluetooth prijmete prichádzajúci hovor, prehrávanie sa dočasne preruší, obnoví sa po skončení telefonického hovoru.
e. Dlhým stlačením tlačidlo prehrávania/pauzy na dialkovom ovládači môžete ukončit aktuálne prepojenie s Bluetooth zariadením, a spárovať s iným zariadením.

Bluetooth prepojenie s televízorom: Ak má váš televízor Bluetooth funkciu, môžete ho bezdrôtovo pripojit'k soundbaru a prehrávať zvuk televízora. Aktivujte funkciu Bluetooth v televízore, a potom na zozname dostupných zariadení na spárovanie vyberte „BP LS100“. Bližšie a podrobnejšie informácie nájdete v používatel'skej príručke televízora.

Používanie USB prehrávača

Toto zariadenie má funkciu USB prehrávania, ktorá umožňuje dekódovať a prehrávať súbory uložené na externom USB klůči. Predtým skopírujte požadované súbory, vo formáte MP3, na USB klůč; vložte pripravený USB klůč do portu v soundbare, režim USB je dostupný, iba keď je úspešne pripojený USB klůč k soundbaru. Zariadenie následne automaticky vyhladá a začne prehrávať súbory formáte MP3.

V režime USB prehrávania stlačte príslušné tlačidlo na dialkovom ovládači, dostupné sú nasledujúce funkcie: výber stopy/prehrávanie/pauza/ekvalizér/nastavenie nízkych a vysokých tónov ap.

Poznámky:

a. Neodporúčame, aby ste USB klůč pripájali cez predlžovací USB kábel, kedže to môže vytvárat šum alebo prerušovat zvuk vzhľadom na stratu audio dát počas prenosu.
b. Nezaručuje to, že sa budú dat prehrat všetky súbory vo formáte MP3/WAV/WMA
c. Maximálna kapacita podporovaných USB klúčov je 32 GB.
d. Prehrávanie niektorých USB klúčov môže trochu trvat; Pripomíname, že to nie je chyba/porucha.
e. Ked'je soundbar namontovaný na stene, odporúčame, aby ste použivali čo najkratší památový nosič USB, s ciel'om vyhnút sa problémom s montážou.

FM rádio

Vyhladávanie rozhlasových staníc: Zapnite zariadenie, stláčaním tlačidla výberu zdroja na dialkovom ovládači, aby ste prešli na režim FM rádia, krátko stlačte tlačidlo prehrávania/pauzy na dialkovom ovládači alebo na bočnom panela soundbaru, spustí sa automatické vyhladávanie a ukladanie dostupných rozhlasových staníc; stlačte a na 3 sekundy podržte tlačidlo predchádzajúce/nasledujúce na dialkovom ovládači, spustí sa automatické vyhladávanie dostupných rozhlasových staníc nahor alebo nadol po FM frekvenčnom pásme; Zariadenie automaticky spustí dostupnú, nájdenú rozhlasovú stanicu. Krátkym stlačením tlačidla predchádzajúce/nasledujúce na dialkovom ovládači, alebo tlačidla hlasitosti +/- na bočnom paneli soundbaru, prepnete uloženú rozhlasovú stanicu.

V režime FM rádia môžete nastavit hlasitost/nízke a vysoké tóny/ekvalizér ap., stlačením príslušných tlačidiel.

Aby ste získali lepší FM signál, odporúčame, aby ste soundbar umiestnili v blízkosti okna. Anténa FM signálu sa nachádza za prednou kovovou dekoračnou lištou. Silu rozhlasového signálu môže ovplyvnovať dotyk, priblíženie magnetu, káblové spoje ap. Skúste prispôsobit smer alebo polohu soudbaru, aby bol príjem FM signálu čo najlepší.

Riešenie problémov

1. Reproduktor sa nechce zapnút.

a. Skontroluje, či je zariadenie správne pripojené k el. napätiu.

1. Žiadny zvuk.

a. Skúste nastavit úroveň hlasitosti, skontrolujte tlačidlo stlmenia a zdroj prehrávania.

b. Ak sa problém nepodarilo vyriešit, obrátte sa na servisné centrum, ktoré vám poskytne potrebnú pomoc.

1. Zvuk je deformovaný.

a. Skúste prehrávať pri nižšej úrovni hlasitosti.

b. Skontrolujte nastavenie vysokých/nízkych tónov.

c. Skúste znížit hlasitost externého zariadenia, napríklad televízoru ap.

1. Prerušovaný zvuk pri Bluetooth režime

a. Skúste umiestnit Bluetooth zariadenie bližšie pri reproduktore.

1. Žiadny zvuk v optickom režime alebo HDMI(ARC).

a. Skontrolujte, či sú soundbar a externé zariadenie správne prepojené.

b. Uistite sa, či televízor podporuje rozhranie HDMI(ARC), a či je pripojený k správnemu portu. Nastavte televízor na HDMI ARC(CEC).

a. Skontrolujte, či je subwoofer správne pripojený k soundbaru

b. Ak sa problém nepodarí vyriešit, obrátte sa na centrum technickej pomoci.

Špecifikácie

Všeobecné

Napájanie: DC IN 24 V/2 A

Príkon (v pracovnom režime): 120 W

Príkon v pohotovostnom režime: < 0,5 W

Výstupný výkon RMS: 120 W (30 W x 2 + 60 W subwoofer)

Celkové harmonické skreslenie: <1% (1 kHz, 1 W)

Citlivost audio vstupu: 800 mV

Frekvenčné pásmo: 35 Hz – 20 KHz

Podporované zvukové formáty v USB režime: MP3/WAV/WMA(bez záruky plnej kompatibility)

Maximálna podporovaná kapacita USB klúča: max. 32 GB

Rozmery soundbaru: 75 x 60 x 950 mm (šírka x výška x híbka)

Rozmery subwoofera: 130 x 400 x 400mm (šírka x výška x híbka)

Frekvenčný rozsah FM rozhlasových staníc: 87,5 \~ 108,0 MHz

Vstupy: 1 x optický, 1 x koaxiálny, 1 x 3,5 mm stereo AUX, 1 x HDMI (ARC, V2.0)

Reproduktory

Impedancia a velkost reproduktorov soundbaru: 8Ω *x 2 ; 40*130mm

Impedancia a vel'kost' reproduktora subwooferu: 4 Ω * 1; 6,5 palca

Bluetooth

Verzia Bluetooth: V5.0

Pracovný dosah: cca 10 m

Frekvencia vysielania: 2,402 \~ 2,480 GHz

Protokoly: A2DP/AVRCP

(Poznámky: vyššie uvedená špecifikácia výrobku sa môže zmenit bez predchádzajúceho upozornenia).

Príslušenstvo

Používatel'ská príručka x 1 ks

Záručný list x 1 ks

Audio kábel (3,5 mm RCA stereo) x 1 ks

Skrutky na montáž na stene: 4 ks x BA3 * 14 mm + 4 ks x plastových montážnych kolíkov + 2 ks plastových adaptérov na montáž na stene.

Informácie o napájacom zdroji
Zverejnené informácie	Hodnoty a údaje	Jednotka
Názov výrobcu alebo tovarový znak Číslo zápisu v obchodnom registri Adresa	Guangzhou Dongcheng Electronics Co., Ltd6th floor, No. 1, Fengdong Baiyun South Street,Huadong Town, Huadu District, Guangzhou, China
Identifikátor modelu	DC-2402
Vstupné napätie	220-240	V
Frekvencia vstupného striedavého prúdu	50/60	Hz
Výstupné napätie	DC24	V
Výstupný prúd	2.0	A
Výstupný výkon	48.0	W
Priemerný aktívny výkon	≥89.6	%
Výkon pri nízkej záťaži (10 %)	80.7	%
Spotreba bez záťaže	≤0. 1	W

FONTOS BIZTONSÁGI UTASÍTÁSOK

Figyelem:
