IAN 79093 - Nezaradené CRIVIT - Bezplatný návod na obsluhu

Typ produktu	Cyklistické sedlo (mestské gélové sedlo)
Značka/Model	Crivit IAN 79093
Určené použitie	Súkromné použitie, nie na komerčné účely
Materiál	Gélové pohodlné vypchávky, čierny syntetický poťah, kovová objímka sedlovej tyče
Hmotnosť	Pribl. 300 g (odhad)
Rozmery	Pribl. 270 x 170 mm (odhad)
Maximálna nosnosť	Pribl. 100 kg (odhad)
Požiadavky na montáž	13 mm vidlicový kľúč; uťahovací moment skrutiek 24 Nm
Nastaviteľnosť	Výšku a sklon je možné nastaviť pomocou stupnice; neprekračujte maximálne značky
Rýchloupínanie	Musí byť uzavreté a zaistené v držiakoch; skontrolujte odpor v polohe 90°
Bezpečnostné prvky	Pred každým použitím skontrolujte poškodenie; vymeňte, ak sú v oblastiach s vysokým namáhaním trhliny alebo škrabance
Pokyny na starostlivosť	Čistite vlhkou handričkou; utrite dosucha; skladujte čisté a suché pri izbovej teplote
Záruka	3 roky od dátumu nákupu (materiál a spracovanie)
Likvidácia	Likvidácia šetrná k životnému prostrediu; trieďte materiály na recykláciu
Dostupnosť náhradných dielov	Prostredníctvom delta-sport.com (servis náhradných dielov Lidl)
Kompatibilita	Pre zasúvacie sedlové tyče a patentové sedlové tyče; skontrolujte priemer sedlovej tyče

Často kladené otázky - IAN 79093 CRIVIT

Ako nainštalovať Crivit City Gel Saddle?

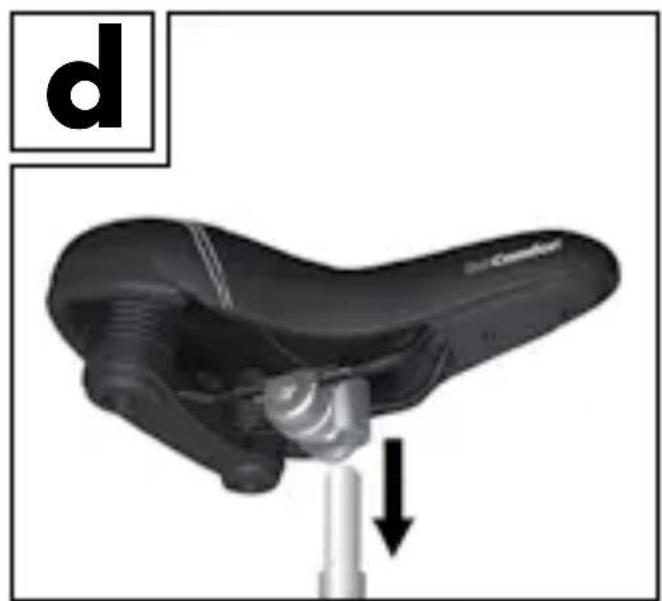

Použite 13 mm vidlicový kľúč. Odstráňte uťahovacie skrutky a dištančný diel. Umiestnite blok na sedlovú tyč, potom sedlo na blok. Utiahnite skrutky striedavo na 24 Nm. Uistite sa, že rýchloupínanie je uzavreté a zaistené.

Ako nastaviť výšku sedla?

Sadnite si na sedlo s jednou rukou na opore. Umiestnite pedále vertikálne. Nastavujte, kým pätka nespočíva naplocho na dolnom pedáli s nohou mierne ohnutou. Bezpečne utiahnite objímku sedlovej tyče.

Ako nastaviť sklon sedla?

Umiestnite pedále vodorovne. Položte nohu na predný pedál. Posúvajte sedlo vodorovne, kým vaša jabĺčka nie je presne nad osou pedálu. Pre orientáciu použite stupnicu na sedle.

Aký je správny uťahovací moment pre skrutky sedla?

Utiahnite uťahovacie skrutky na 24 Newtonmetrov (Nm) na oboch stranách. Ak je k dispozícii, použite momentový kľúč na zabezpečenie správneho utiahnutia.

Je toto sedlo kompatibilné s akýmkoľvek bicyklom?

Sedlo je navrhnuté pre zasúvacie sedlové tyče a patentové sedlové tyče. Uistite sa, že vaša sedlová tyč pasuje do priloženého upínacieho bloku. Nie je vhodné pre nadrozmerné alebo neštandardné tyče.

Ako čistiť sedlo?

Čistite iba vlhkou handričkou a potom utrite dosucha. Nepoužívajte agresívne chemikálie alebo abrazívne materiály. Chráňte pred extrémnym chladom, vlhkosťou a priamym slnečným žiarením.

Aká je záručná doba a ako uplatniť reklamáciu?

Výrobok je dodávaný s 3-ročnou zárukou od dátumu nákupu, ktorá sa vzťahuje na materiál a spracovanie. Kontaktujte servisnú horúcu linku (0871 5000 720, £0.10/min) alebo e-mail [e-mail]. Uschovajte si doklad o kúpe.

Kde nájdem náhradné diely pre toto sedlo?

Náhradné diely sú k dispozícii na www.delta-sport.com v kategórii 'Servis', potom 'Servis náhradných dielov Lidl'. Môžete si objednať náhrady upínacieho bloku alebo skrutiek.

Môžem na tomto sedle použiť detskú sedačku?

Áno, ale uistite sa, že všetky pružné podložky pod sedlom sú zakryté, aby nedošlo k privretiu prstov. Po inštalácii detskej sedačky skontrolujte sedlo, či nie je poškodené.

Čo robiť, ak je sedlo poškodené?

Akákoľvek trhlina alebo škrabanec v oblastiach s vysokým namáhaním (skrutkové spoje) znamená, že životnosť dielu vypršala a musí byť vymenený. Nepoužívajte poškodené sedlo.

NÁVOD NA OBSLUHU IAN 79093 CRIVIT

Prevencia proti vzniku vecných škôd ..... 50

Montáž 50 - 53

Ošetrovanie, skladovanie 54

Nastavte artikl do vodorovné polohy.

Srdečne Vám blahoželáme! Vašou kúpou ste sa rozhodli pre mimoriadne kvalitný

Ak produkt odovzdáte tretej osobe, priložte jej aj všetky podklady.

Obsah

Produkt slúži ako sedadlo na bicykel na súkromné používanie a nie je určený na priemyselné použitie.

⚠ Bezpečnostné pokyny Nebezpečenstvo zranenia!

- Produkt namontujte odborne a dbajte na to, aby sa počas jazdy nezošmykol. Sedadlo počas jazdy nenastavujte.

- Rýchloupínače musia po zatvorení priliehať na držiaky. Rýchloupínač nastavte tak, aby ste pod 90° uhlom pocitóvali mierny odpor, potom ho dotiahnite. Prípadne sa opýtajte v špecializovanej predajni.

- Produkt pred každým použitím skontrolujte, či nie je poškodený alebo opotrebený. Pred každým použitím skontrolujte pevnosť všetkých skrutkových spojov a vol’nejšie skrutky podľa potreby dotiahnite. Produkt sa môže použit’ len v bezchybnom stave!

- Ak spozorujete na zaťažovaných miestach sedadla akékol’vek trhliny, škrabance (skrutkové spoje), to je znakom toho, že životnosť toho ktorého komponentu sa končí a príslušný diel bude potrebné vymenit’.

Prevencia proti vzniku vecných škôd

Produkt nesmie príst do kontaktu so špicatými predmetmi. Produkt chráňte pred extrémnymi poveternostnými vplyvmi ako je chlad, vlhkost a priame slnečné žiarenie.

Montáž

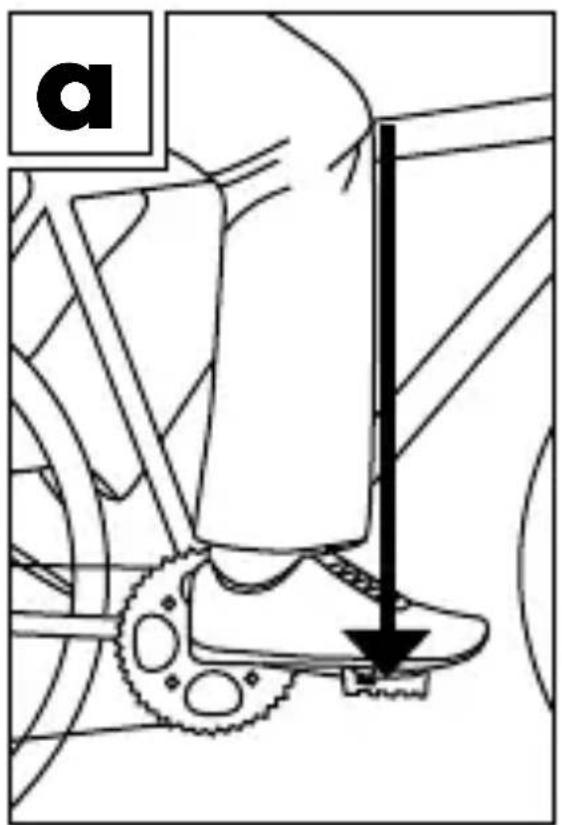

Pre nastavenie výšky sedadla dajte pedále do zvislej polohy. Výška sedadla je zvolená správne, ked' sa päta plochou ešte dotýka spodného pedála, noha je pritom mierne pokrčená.

(obr. A)

Pre horizontálne nastavenie sedadla dajte pedá- le do vodorovnej polohy. Chodidlo položte na pedál nachádzajúci sa vpredu. Sedadlo posuňte horizontálne tak, aby sa jablíčko Vášho pravého kolena exaktne nachádzalo nad osou pedála.

(obr. B)

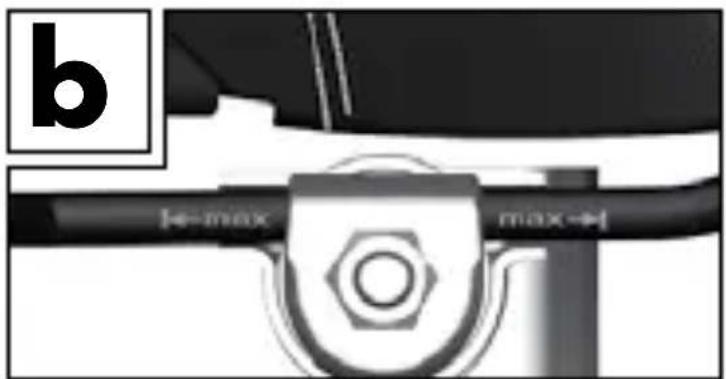

Na sedadle je stupnica, ktorá Vám pomôže pri orientácii. Bezpodmienečne dodržte maximálne hranice vyznačené značkou max.!

Sedadlo si vždy nastavte na požadovanú výšku. Sledujte označenie na stípiku sedadla, ktoré vyznačuje minimálnu híbku zasunutia stípika. Upevňovacie skrutky musia byť na obidvoch stranách dotiahnuté silou 24 newton metrov, aby boli bezpečne upevnené na stípiku sedadla.

(obr. C)

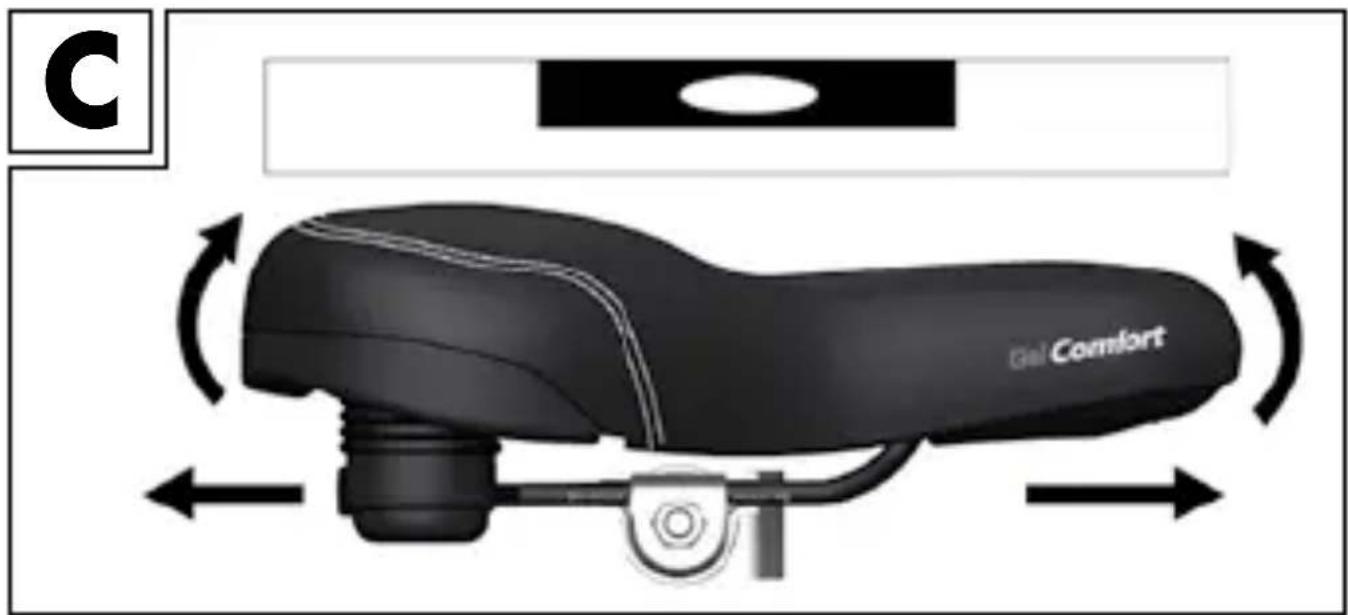

Sedadlo nastavte do horizontálnej polohy.

a - upevňovacia skrutka b - rozpera

c - čel'ust' d - skrutka

Ošetrovanie, skladovanie

Produkt skladujte na suchom a čistom mieste vo vyhrievanej miestnosti.

Dôležité upozornenie! Produkt čistite len vlhkou handričkou a potom ho utrite dosucha.

Obal a produkt zlikvidujte ekologicky a separovane! Produkt odovzdajte v autorizovanej zberni, alebo zabezpečte jeho likvidáciu prostredníctvom komunálnej správy vo Vašej obci. Rešpektujte aktuálne platné predpisy.

3 roky záruka

Produkt bol vyrobený s maximálnou zodpovednosťou a v priebehu výroby bol neustále kontrolovaný. Na tento produkt máte tri roky záruku od dátumu kúpy produktu. Pokladničný lístok si odložte. Záruka sa vzt'ahuje len na chyby materiálu a výrobné chyby a zaniká pri neodbornej manipulácii s produktom.

Záruka nemá vplyv na Vaše zákonné práva, predovšetkým na práva vyplývajúce zo záruky. V prípade reklamácie sa obrátte na nižšie uve-denú servisnú linku, alebo nám napíšte e-mail. Naši servisní zamestnanci sa s Vami dohodnú na d'alšom postupe a urýchlene vykonajú všetky potrebné kroky. V každom prípade Vám poradí-me osobne.

Záručná lehota sa nepredlžuje v dôsledku eventuálnych opráv na základe záruky, zákonného plnenia záruky alebo v dôsledku prejavu ochoty. To platí tiež pre vymenené alebo opravené die- ly. Opravy vykonané po uplynutí záručnej lehoty sú spoplatnené.

IAN: 79093

Servis Slovensko

Tel.: [phone]

E-Mail: [e-mail]

Náhradné diely na Váš produkt nájdete aj na: www.delta-sport.com, servisná rubrika – servis náhradných dielov Lidl
