Terméktípus	Kerékpár nyereg (City Gel nyereg)
Márka/Modell	Crivit IAN 79093
Felhasználási cél	Magánhasználatra, nem kereskedelmi célokra
Anyag	Gél kényelempárna, fekete szintetikus borítás, fém nyeregcső bilincs
Súly	kb. 300 g (becsült)
Méretek	kb. 270 x 170 mm (becsült)
Maximális terhelhetőség	kb. 100 kg (becsült)
Összeszerelési követelmények	13 mm-es villáskulcs; rögzítőcsavarok meghúzási nyomatéka 24 Nm
Állíthatóság	Magasság és dőlésszög állítható skála segítségével; ne lépje túl a max. jelöléseket
Gyorskioldó	Gyorskioldót zárva és a nyeregcsőben rögzítve kell használni; ellenőrizze az ellenállást 90°-os helyzetben
Biztonsági jellemzők	Használat előtt ellenőrizze sérülésekre; cserélje ki, ha repedések vagy karcolások vannak a nagy igénybevételű területeken
Ápolási útmutató	Nedves ruhával tisztítsa; törölje szárazra; tárolja tisztán és szárazon szobahőmérsékleten
Garancia	3 év a vásárlás dátumától (anyag- és gyártási hibákra)
Ártalmatlanítás	Környezetbarát ártalmatlanítás; válogassa szét az anyagokat újrahasznosításra
Alkatrészek elérhetősége	A delta-sport.com-on keresztül (Lidl alkatrészszolgáltatás)
Kompatibilitás	Dugós nyeregcsövekhez és patent nyeregcsövekhez; ellenőrizze a nyeregcső átmérőjét

Gyakran ismételt kérdések - IAN 79093 CRIVIT

Hogyan szereljem fel a Crivit City Gel nyerget?

Használjon 13 mm-es villáskulcsot. Távolítsa el a rögzítőcsavarokat és a távtartó darabot. Helyezze a blokkot a nyeregcsőre, majd a nyerget a blokkra. Húzza meg a csavarokat felváltva 24 Nm-re. Győződjön meg róla, hogy a gyorskioldó zárva és biztonságos.

Hogyan állítsam be a nyereg magasságát?

Üljön a nyeregre, egyik kezével támaszkodjon. Állítsa a pedálokat függőlegesen. Állítsa addig, amíg a sarka laposan érinti az alsó pedált, a lába enyhén hajlított. Húzza meg a nyeregcső bilincset biztonságosan.

Hogyan állítsam be a nyereg dőlésszögét?

Állítsa a pedálokat vízszintesen. Tegye a lábát az első pedálra. Csúsztassa a nyerget vízszintesen, amíg a térdkalácsa pontosan a pedál tengelye fölött van. Használja a nyeregen lévő beosztásos skálát referenciaként.

Mi a megfelelő meghúzási nyomaték a nyereg rögzítőcsavarjainál?

Húzza meg a rögzítőcsavarokat 24 Newtonméterre (Nm) mindkét oldalon. Használjon nyomatékkulcsot, ha elérhető, a megfelelő szorítóerő biztosításához.

Ez a nyereg bármilyen kerékpárral kompatibilis?

A nyereg dugós nyeregcsövekhez és patent nyeregcsövekhez készült. Győződjön meg arról, hogy a nyeregcső illeszkedik a mellékelt szorítóblokkba. Nem alkalmas túlméretezett vagy nem szabványos nyeregcsövekhez.

Hogyan tisztítsam a nyerget?

Csak nedves ruhával tisztítsa, majd törölje szárazra. Ne használjon erős vegyszereket vagy dörzsölő anyagokat. Védje a szélsőséges hidegtől, nedvességtől és közvetlen napfénytől.

Mi a garanciális időszak, és hogyan érvényesíthetem?

A termék 3 év garanciával rendelkezik a vásárlás dátumától, amely az anyag- és gyártási hibákra vonatkozik. Vegye fel a kapcsolatot a szerviz forródrótján (0871 5000 720, 0,10 £/perc) vagy írjon a [e-mail] e-mail címre. Őrizze meg a nyugtát.

Hol találok alkatrészeket ehhez a nyereghez?

Alkatrészek elérhetők a www.delta-sport.com oldalon a 'Szerviz' kategória alatt, majd a 'Lidl alkatrészszolgáltatás'. Rendelhet cseréket a szorítóblokkhoz vagy a csavarokhoz.

Használhatok gyermekülést ezzel a nyereggel?

Igen, de győződjön meg arról, hogy a nyereg alatti összes rugós alátét lefedve van az ujjak becsípődésének elkerülése érdekében. Gyermekülés felszerelése után ellenőrizze a nyerget sérülésekre.

Mi a teendő, ha a nyereg megsérül?

Bármilyen szakadás vagy karcolás a nagy igénybevételű területeken (csavarkötések) azt jelzi, hogy az alkatrész élettartama lejárt, és ki kell cserélni. Ne használjon sérült nyerget.

HASZNÁLATI ÚTMUTATÓ IAN 79093 CRIVIT

HU City zSeléS kerékpárnyereG

Szerelési utasítás

A csomag tartalma 22

Rendeltetésszerű használat 22

Biztonsági utasítások 23 - 24

Sérülésveszély 23 - 24

Anyagi károk megelőzése 24

Szerelés 24 - 27

Ápolás, tárolás 28

Ártalmatlanítási tudnivalók 28

3 év garancia 28 - 29

SI

Obseg dobave 30

Predvidena uporaba 30

Tisztelt Vásárló! Köszönjük, hogy ezen kiváló minőségű termék megvásárlása

mellett döntött. Az első használat előtt ismerked- jen meg a termékkel. Kérjük, figyelmesen olvassa el az alábbi szerelési útmutatót és a biztonsági előírásokat. A terméket kizárólag a leírtak szerint, rendeltetésének megfelelően használja.

Az útmutatót gondosan őrizze meg. A termék to-vábbadása esetén kérjük mellékelje a termékhez tartozó iratokat is.

A csomag tartalma

1 x City zselés kerékpárnyereg
1 x Kocka
1 x Szerelési utasítás

Rendeltetésszerű használat

A termék ülőalkalmatosságul szolgál magánhasználatú kerékpárokon, rendeltetés-szerűen nem alkalmas ipari használatra.

⚠ biztonsági utasítások Sérülésveszély!

- A terméket szakszerűen szerelje fel, közben ügyeljen arra, hogy kerékpározás közben ne csúszhasson el. Kerékpározás közben ne állítson a terméken.

- A gyorsszorítóknak a lelógó hevederen zárt állapotban kell felfeküdniük. Úgy állítsa be a gyorsszorítókat, hogy 90°-os állásban valamennyi ellenállást érezzen, amikor megszorítja. Adott esetben kérdezze meg szakkereskedőjét.

- A terméket minden használat előtt ellenőrizze sérülésre és kopásra. Minden használat előtt ellenőrizze, hogy minden csavarkötés meg van-e szorítva, és húzza utána az esetleg meglazult csavarkötéseket. A terméket csak kifogástalan állapotban szabad használni!

- Gyermekülés használatánál takarja el az összes, a nyereg alatti rugót, nehogy becsípjék az ujjakat.

- A nyereg (csavarkötések) erősen igénybe vett részein mindenfajta repedés, karcolás, arra utal, hogy az alkatrész élettartama végéhez ért, és cserére szorul.

Anyagi károk megelőzése

Ügyeljen arra, hogy a termék ne kerüljön érintkezésbe hegyes tárgyakkal. Óvja a terméket a szélsőséges időjárási hatásoktól, mint a hideg, nedvesség és közvetlen napsugárzás.

Szerelés

Az ülés beállítása

Üljön rá a felszerelt nyeregre és egyik kezével kapaszkodjon meg valamilyen tárgyban (pl. lámpaoszlopban), hogy ne essen el.

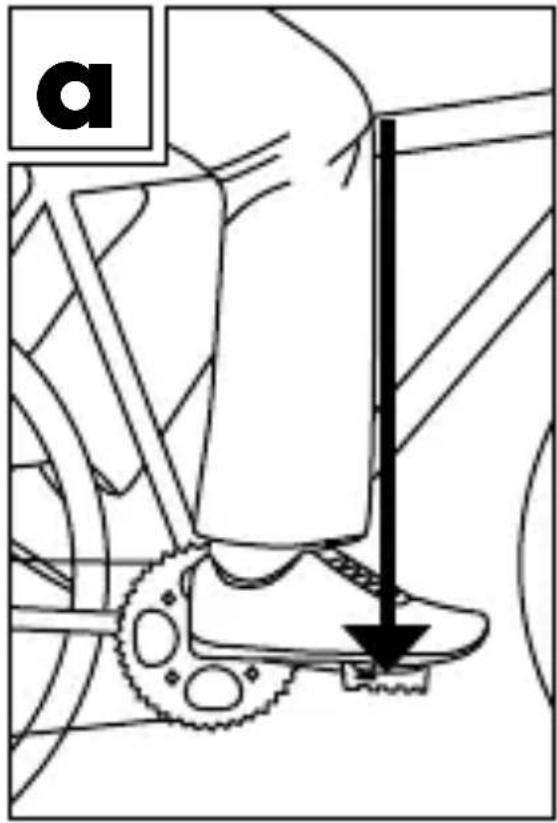

A nyereg magasságának beállításához állítsa függőleges helyzetbe a pedálokat. A magasság akkor megfelelő, ha sarkát enyhén behajlított láb mellett még párhuzamosan az alsó pedálra tudja helyezni.

(Á ábra)

A nyereg vízszintes beállításához állítsa vízszintes helyzetbe a pedálokat. Helyezze a lábát az előre mutató pedálra. Mozdítsa el vízszintesen a nyerget oly módon, hogy a jobb oldali térdkalácsa pontosan a pedáltengely felett helyezkedjen el.

(B ábra)

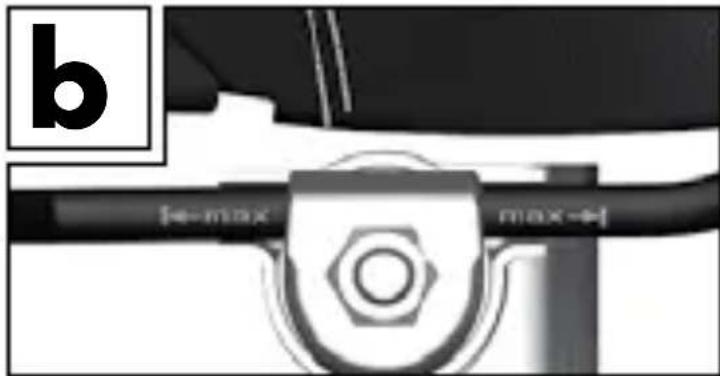

A nyereg a pontosság érdekében beosztással van ellátva. Feltétlenül vegye figyelembe a „max.” jelöléseket, amelyek azt jelzik, hogy mennyire mozdítható el a nyereg!

A nyerget az Ön számára alkalmas ma- gasságra állítsa be. Tartsa be a nyereg- támaszon levő jelöléseket, amelyek a minimális behelyezési mélységet jelölik.

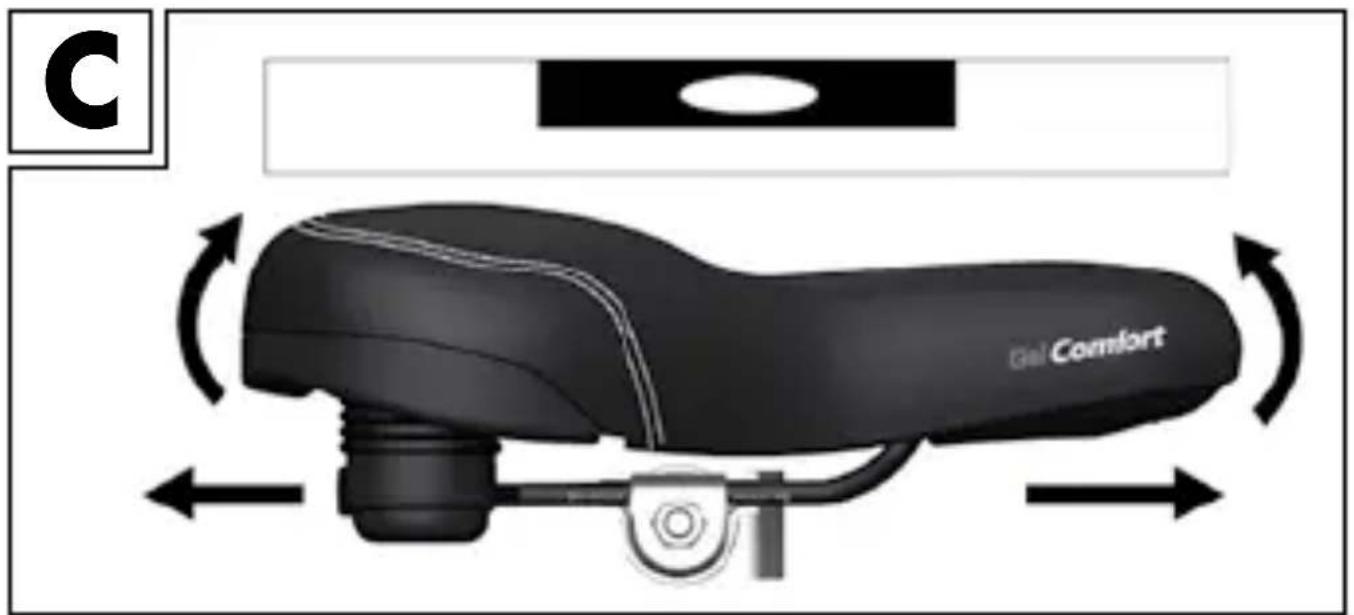

A termék rögzítő-csavarjait mindkét oldalon 24 Nm-el kell meghúzni, hogy biztonságosan üljön a nyeregtartó rúdon.

(C ábra)

Állítsa vízszintesbe a terméket.

A nyeregtartó rúdhoz:

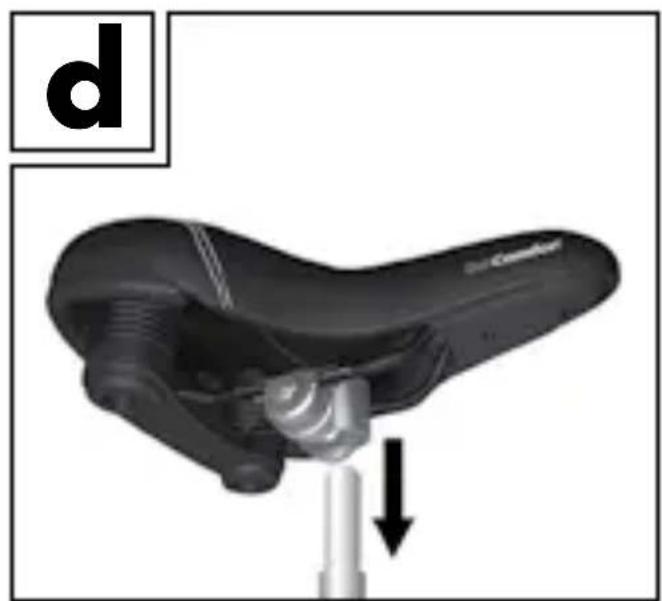

A nyerget a nyeregtartó rúdra az előre felszerelt kockával rögzítse.

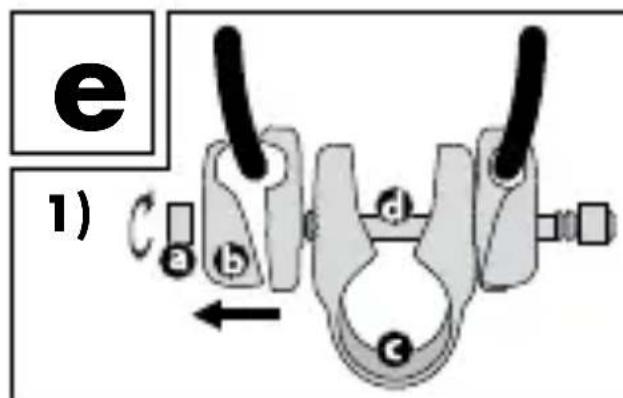

(E ábra)

1. Távolítsa el mindkét oldalról a rögzítő-csavarokat (a) egy 13'-as villáskulccsal. Szerelje le a távtartót (b), a csavart (d) és a kockát (c).

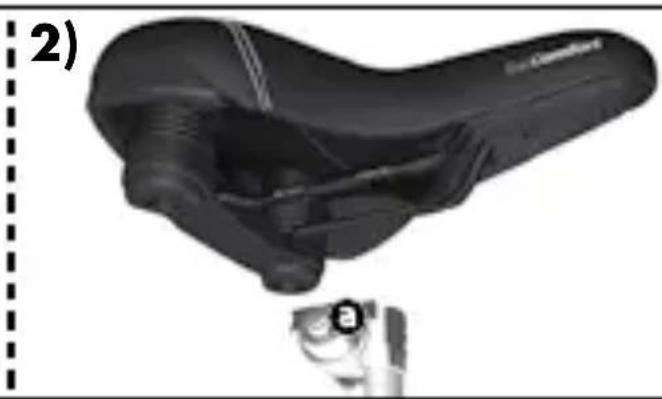

2. Ezután szerelje fel a nyerget közvetlenül a szabványos nyeregtámaszra.

a - Rögzítőcsavar b - Távtartó

c - Kocka d - Csavar

Ápolás, tárolás

A terméket egy mindig száraz és tiszta, temperált hömérsékletű teremben tárolja.

Fontos! Csak egy nedves ruhával tisztítsa, és rögtön törölje tisztára.

Ártalmatlanítási tudnivalók

A csomagolást és a terméket környezetbarát módon, különválasztva kell ártalmatlanítani!

A terméket egy engedéllyel rendelkező hulladék-feldolgozó üzemben vagy a helyi önkormány-zat segítségével kell ártalmatlanítani. Vegye figyelembe az érvényben lévő előírásokat.

3 év garancia

Ezen termék gyártása nagy gondossággal és folyamatos ellenőrzés mellett történt.

Ön a termékre három év garanciát kap a vásárlás időpontjától. Kérjük őrizze meg a pénztárblokkot. A garancia csak anyag- és gyártási hibákra érvényes, visszaélésszerű vagy szakszerűtlen kezelés esetén teljesen megszűnik.

Az Ön törvényes jogait, kiváltképpen a szavatosságra vonatkozó jogait, ez a garancia nem korlátozza. Esetleges reklamáció esetén, kérjük, hívja fel a szerviz alábbi közvetlen telefonvonalát, vagy lépjen kapcsolatba velünk e-mailben. Szerviz szakembereink a további tennivalókat a lehető leggyorsabban egyeztetik Önnel.

Minden esetben személyesen adunk tanácsot Önnek. A garanciális időt garancia, törvényes szavatosság vagy kulantéria alapján történő esetleges javítások nem hosszabbítják meg.

Ez a póltolt vagy megjavított alkatrészekre is érvényes. A garancia lejárta után felmerülő javítások költségeit Önnek kell fedezni.

IAN: 79093

Szerviz Magyarország

Tel.: [phone]

E-Mail: [e-mail]

Termékéhez pótalkatrészek itt is találhatók:

www.delta-sport.com, Szerviz rubrika - Pótalkatrész-ellátás Lidl
