Produkttyp	Fahrradsattel (City Gel Sattel)
Marke/Modell	Crivit IAN 79093
Verwendungszweck	Private Nutzung, nicht für gewerbliche Anwendungen
Material	Gel-Komfortpolsterung, schwarzer Kunststoffbezug, metallische Sattelstützenklemme
Gewicht	Ca. 300 g (geschätzt)
Abmessungen	Ca. 270 x 170 mm (geschätzt)
Maximale Belastbarkeit	Ca. 100 kg (geschätzt)
Montageanforderungen	13 mm Gabelschlüssel; Befestigungsschrauben Anzugsmoment 24 Nm
Einstellbarkeit	Höhen- und Neigungsverstellung über Skala; Maximalmarkierungen nicht überschreiten
Schnellspanner	Muss geschlossen und in den Ausfallenden eingerastet sein; Widerstand bei 90°-Position prüfen
Sicherheitsmerkmale	Vor jeder Benutzung auf Beschädigungen prüfen; bei Rissen oder Kratzern in hochbelasteten Bereichen ersetzen
Pflegehinweise	Mit feuchtem Tuch reinigen; trockenwischen; sauber und trocken bei Raumtemperatur lagern
Garantie	3 Jahre ab Kaufdatum (Material und Verarbeitung)
Entsorgung	Umweltfreundliche Entsorgung; Materialien zur Wiederverwertung sortieren
Ersatzteilverfügbarkeit	Über delta-sport.com (Lidl Ersatzteilservice)
Kompatibilität	Für Stecksattelstützen und Patent-Sattelstützen; Sattelstützendurchmesser prüfen

Häufig gestellte Fragen - IAN 79093 CRIVIT

Wie installiere ich den Crivit City Gel Sattel?

Verwenden Sie einen 13 mm Gabelschlüssel. Entfernen Sie die Befestigungsschrauben und das Distanzstück. Setzen Sie den Block auf die Sattelstütze, dann den Sattel auf den Block. Ziehen Sie die Schrauben abwechselnd mit 24 Nm an. Stellen Sie sicher, dass der Schnellspanner geschlossen und gesichert ist.

Wie stelle ich die Sattelhöhe ein?

Sitzen Sie auf dem Sattel mit einer Hand an einer Stütze. Stellen Sie die Pedale vertikal. Stellen Sie die Höhe so ein, dass Ihre Ferse flach auf dem unteren Pedal aufliegt und das Bein leicht gebeugt ist. Ziehen Sie die Sattelstützenklemme fest an.

Wie stelle ich die Sattelneigung ein?

Stellen Sie die Pedale horizontal. Stellen Sie den Fuß auf das vordere Pedal. Verschieben Sie den Sattel horizontal, bis Ihre Kniescheibe genau über der Pedalachse ist. Verwenden Sie die Skala auf dem Sattel als Referenz.

Welches Anzugsmoment ist für die Sattelbefestigungsschrauben korrekt?

Ziehen Sie die Befestigungsschrauben auf beiden Seiten mit 24 Newtonmetern (Nm) an. Verwenden Sie nach Möglichkeit einen Drehmomentschlüssel, um die richtige Festigkeit sicherzustellen.

Ist dieser Sattel mit jedem Fahrrad kompatibel?

Der Sattel ist für Stecksattelstützen und Patent-Sattelstützen ausgelegt. Stellen Sie sicher, dass Ihre Sattelstütze in den mitgelieferten Klemmblock passt. Nicht geeignet für überdimensionierte oder nicht standardmäßige Stützen.

Wie reinige ich den Sattel?

Nur mit einem feuchten Tuch reinigen und danach trockenwischen. Keine aggressiven Chemikalien oder Scheuermittel verwenden. Vor extremer Kälte, Nässe und direkter Sonneneinstrahlung schützen.

Wie lange ist die Garantiezeit und wie kann ich sie in Anspruch nehmen?

Das Produkt hat eine 3-jährige Garantie ab Kaufdatum, die Material- und Verarbeitungsfehler abdeckt. Kontaktieren Sie die Service-Hotline [phone], £0.10/min) oder senden Sie eine E-Mail an [e-mail]. Bewahren Sie Ihren Kaufbeleg auf.

Wo finde ich Ersatzteile für diesen Sattel?

Ersatzteile sind auf www.delta-sport.com unter der Kategorie 'Service', dann 'Lidl Ersatzteilservice' erhältlich. Sie können Ersatz für den Klemmblock oder die Schrauben bestellen.

Kann ich einen Kindersitz mit diesem Sattel verwenden?

Ja, aber stellen Sie sicher, dass alle Federscheiben unter dem Sattel abgedeckt sind, um ein Einklemmen der Finger zu vermeiden. Überprüfen Sie den Sattel nach der Installation eines Kindersitzes auf Beschädigungen.

Was soll ich tun, wenn der Sattel beschädigt ist?

Jeder Riss oder Kratzer in hochbelasteten Bereichen (Schraubverbindungen) zeigt an, dass die Lebensdauer des Teils abgelaufen ist und es ersetzt werden muss. Verwenden Sie keinen beschädigten Sattel.

BEDIENUNGSANLEITUNG IAN 79093 CRIVIT

Bestimmungsgemäße Verwendung 56

Sicherheitshinweise 57 - 58

Verletzungsgefahr 57 - 58

Vermeidung von Sachschäden 58

Montage 59 - 62

Pflege, Lagerung 62

Entsorgung 62

3 Jahre Garantie 63 - 64

Herzlichen Glückwunsch! Mit Ihrem Kauf haben Sie sich für ein hochwertiges Produkt entschieden. Machen Sie sich vor der Montage und der ersten Inbetriebnahme mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

lieferumfang

1 x City-Gelsattel
1 x Kloben
1 x Montageanleitung

bestimmungsgemäße

verwendung

Der Artikel dient als Sitzgelegenheit für Fahrräder für die private Nutzung und ist nicht für den gewerblichen Gebrauch bestimmt.

⚠ Sicherheitshinweise verletzungsgefahr!

• Montieren Sie den Artikel fachgerecht und achten Sie darauf, dass er während der Fahrt nicht verrutschen kann. Nehmen Sie während der Fahrt keine Einstellungen am Artikel vor.
• Schnellspanner müssen an den Ausfallenden in geschlossenem Zustand anliegen.

Stellen Sie den Schnellspanner so ein,

dass Sie bei einer 90°-Stellung etwas

Widerstand verspüren und ziehen Sie ihn fest.

Fragen Sie gegebenenfalls Ihren Fachhändler.

- Prüfen Sie den Artikel vor jedem Gebrauch auf Beschädigungen oder Abnutzungen.

Kontrollieren Sie vor jeder Verwendung den festen Sitz aller Schraubverbindungen und ziehen Sie lockere Schraubverbindungen gegebenenfalls nach. Der Artikel darf nur in einwandfreiem Zustand verwendet werden!

• Achten Sie bei der Verwendung eines Kindersitzes auf das Umhüllen aller unter dem Sattel befindlichen Federringe, um ein Einklemmen von Fingern zu vermeiden.
• Jede Art von Rissen und/oder Kratzern in hochbeanspruchten Bereichen des Sattels (Schraubverbindungen) sind ein Hinweis darauf, dass die Lebensdauer des Bestandteils erreicht wurde und das Teil ersetzt werden sollte.

Vermeidung von Sachschäden

Achten Sie darauf, dass der Artikel nicht mit spitzen Gegenständen in Berührung gebracht wird. Schützen Sie den Artikel vor extremen Witterungseinflüssen wie Kälte, Nässe und direkter Sonneneinstrahlung.

Montage

Einstellung der Sitzposition

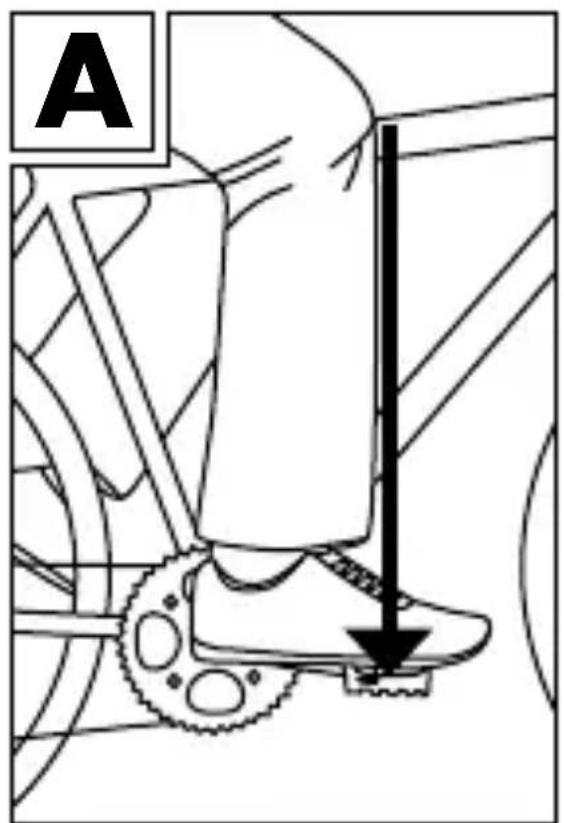

Setzen Sie sich auf den montierten Sattel und halten Sie sich mit einer Hand an einem Gegenstand (z.B. Laternenpfahl) fest, um ein Umfallen zu vermeiden. Zur Höheneinstellung des Sattels bringen Sie die Pedale in eine senkrechte Position. Die Höhe ist richtig gewählt, wenn die Ferse mit leicht angewinkeltem Bein gerade noch plan auf das untere Pedal aufsteht.

(Abb. A)

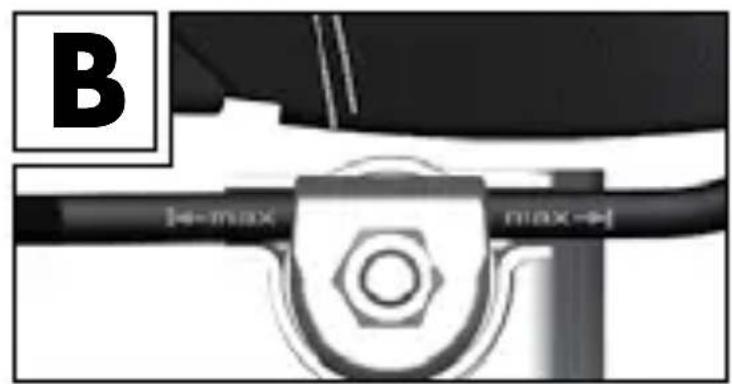

Zur horizontalen Einstellung des Sattels bringen Sie die Pedale in eine waagerechte Position. Stellen Sie den Fuß auf das nach vorn gerichtete Pedal. Verschieben Sie den Sattel horizontal so, dass Ihre rechte Kniescheibe exakt über der Pedalachse liegt.

(Abb. B)

Zu Ihrer Orientierung ist auf dem Sattel eine Skala aufgebracht. Beachten Sie unbedingt die mit „max.“ gekennzeichneten maximalen Grenzen des Verschiebens!

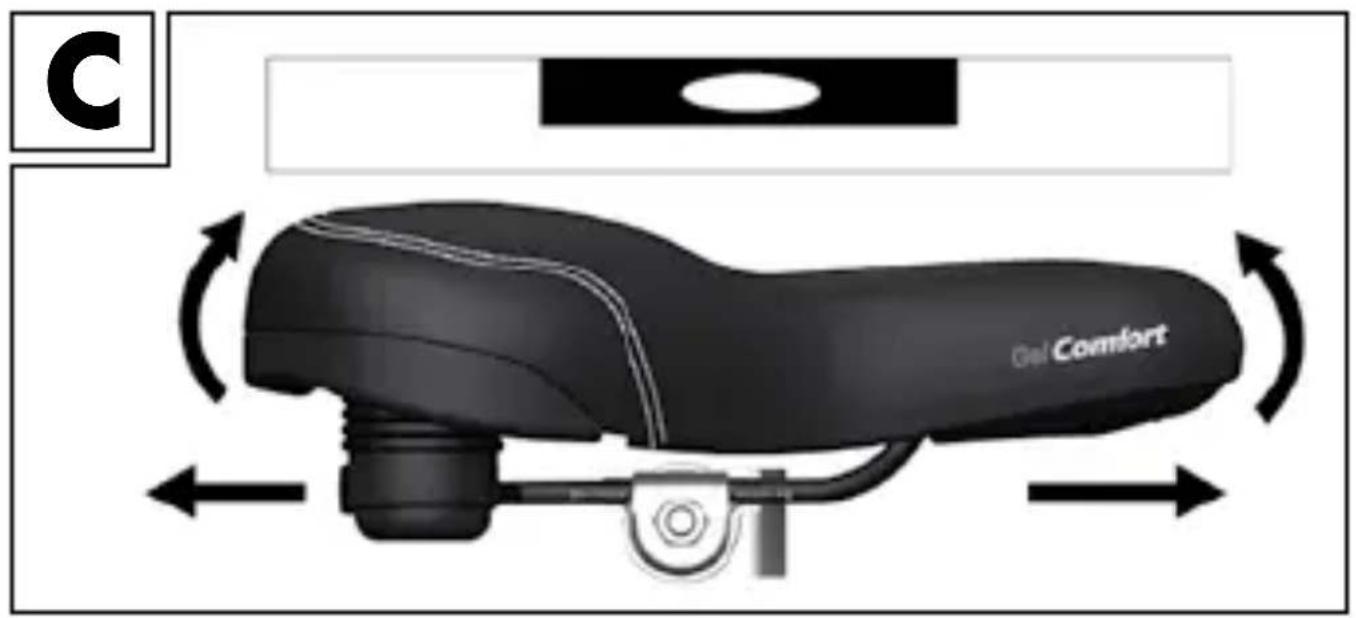

Stellen Sie den Sattel stets auf die für Sie passende Höhe ein. Beachten Sie die Markierung an der Sattelstütze, welche die Mindesteinstecktiefe kennzeichnet. Die Befestigungsschrauben des Artikels müssen beidseitig mit 24 Nm (Newtonmeter) angezogen werden, um sicher an der Kerzen-Sattelstütze befestigt zu sein.

(Abb. C)

Richten Sie den Artikel horizontal aus.

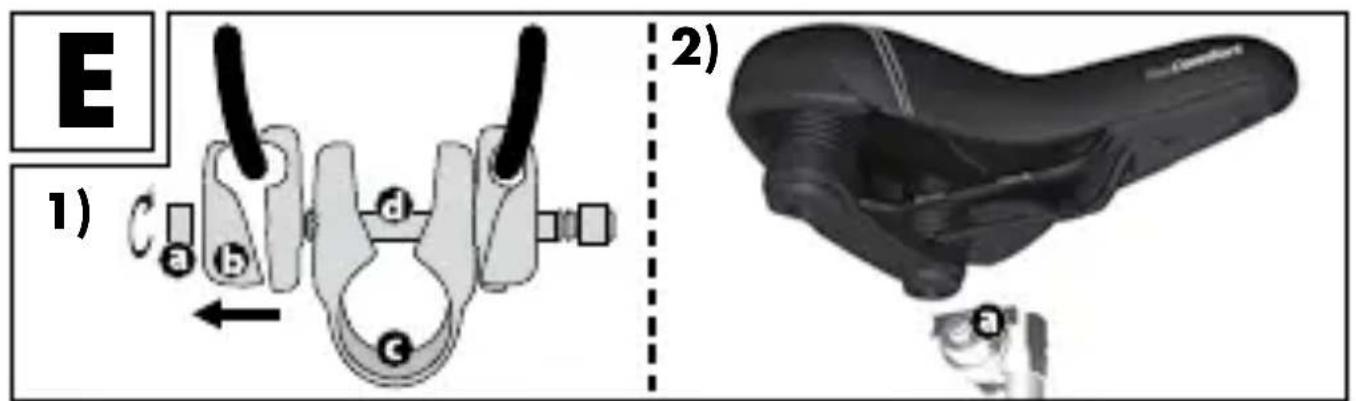

Für Kerzen-Sattelstützen: Befestigen Sie den Sat- tel mittels des vormon- tierten Klobens an der Kerzen-Sattelstütze.

(Abb. E)

1. Entfernen Sie beidseitig mit einem 13er Maulschlüssel die Befestigungsschrauben (a). Entfernen Sie die Abstandshalter (b), die Schraube (d) sowie den Kloben (c).

2. Montieren Sie den Sattel anschließend direkt an der Patent-Sattelstütze.

a - Befestigungsschraube

b - Abstandshalter

c - Kloben

d - Schraube

Pflege, Lagerung

Den Artikel immer trocken und sauber in einem temperierten Raum lagern.

Wichtig! Nur mit einem feuchten Reinigungstuch reinigen und anschließend trocken wischen.

Entsorgung

Verpackung und Artikel bitte umweltgerecht und sortenrein entsorgen! Entsorgen Sie den Artikel über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Gemeindeverwaltung. Beachten Sie die aktuell geltenden Vorschriften.

3 jahre Garantie

Das Produkt wurde mit großer Sorgfalt und unter ständiger Kontrolle produziert. Sie erhalten auf dieses Produkt drei Jahre Garantie ab Kaufdatum. Bitte bewahren Sie den Kassenbon auf.

Die Garantie gilt nur für Material- und Fabrikationsfehler und entfällt bei missbräuchlicher oder unsachgemäßer Behandlung. Ihre gesetzlichen Rechte, insbesondere die Gewährleistungsrechte, werden durch diese Garantie nicht eingeschränkt.

Bei etwaigen Beanstandungen wenden Sie sich bitte an die unten stehende Service-Hotline oder setzen Sie sich per E-Mail mit uns in Verbindung. Unsere Servicemitarbeiter werden das weitere Vorgehen schnellstmöglich mit Ihnen abstimmen. Wir werden Sie in jedem Fall persönlich beraten. Die Garantiezeit wird durch etwaige Reparaturen aufgrund der Garantie, gesetzlicher Gewährleistung oder Kulanz nicht verlängert.

Dies gilt auch für ersetzte und reparierte Teile. Nach Ablauf der Garantie anfallende Reparaturen sind kostenpflichtig.

IAN: 79093

Service Deutschland

Tel.: [phone] (0,14 EUR/Min.

aus dem dt. Festnetz,

Mobilfunk max. 0,42 EUR/Min.)

E-Mail: [e-mail]

Service Österreich

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

Service Schweiz

Tel.: [phone] (0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

Ersatzteile zu Ihrem Produkt finden Sie auch unter: www.delta-sport.com, Rubrik Service - Ersatzteilservice Lidl

DELTA-SPORT HANDELSKONTOR GMBH

Wragekamp 6

D-22397 Hamburg

Version: 02/2013

Delta-Sport-Nr.: CS-1573
