Typ produktu	Multivarič (zabudovateľná rúra)
Značka	FAGOR
Kompatibilné modely	6H210AX, 6H210AB, 6H210N, 6H210X
Elektrické napájanie	Jednofázové 230V, zásuvka s uzemnením
Maximálny výkon	Uvedený na typovom štítku (nešpecifikované)
Funkcie varenia	Tradičné varenie, Turbo plus, Silný gril s ventilátorom, Silný gril, Jemný gril, Intenzívne spodné teplo, Spodné teplo s ventilátorom, Rozmrazovanie, Céléris (rýchle predhriatie)
Typy tepla	Teplo s ventilátorom, spodné teplo, gril, kombinované
Dodávané príslušenstvo	Hlboký plech, plochý plech, multifunkčná mriežka, výsuvné vodiace lišty (podľa modelu)
Polohy roštov	5 nastaviteľných polôh
Hodiny	Konvenčné alebo digitálne hodiny podľa modelu
Časovač	Áno, s akustickým signálom
Programátor varenia	Časovač, oneskorený štart, programovateľný koniec varenia (podľa modelu)
Detská poistka	Uzamknutie ovládania
Čistenie	Samočistiace steny (katalytické) na drsných modeloch; funkcia Aquasliding (parné čistenie); hladké steny čistiteľné manuálne
Vnútorné osvetlenie	Áno, lampa vymeniteľná technikom
Energetická trieda	Nešpecifikovaná, domáce použitie
Inštalácia	Zabudovateľná, upevnenie pomocou 2 dodaných skrutiek
Rozmery (Š x V x H)	Približne 59,5 x 59,5 x 55 cm (štandardný odhad)
Hmotnosť	Približne 30 kg (štandardný odhad)
Návod k dispozícii	Bezplatné stiahnutie na notice-facile.com

Často kladené otázky - 6H210AX, 6H210AB, 6H210N, 6H210X FAGOR

Ako nastaviť čas na mojom multivariči FAGOR 6H210 ?

Pre konvenčné hodiny potiahnite spodný ovládač a otočte ním doprava. Pre digitálne hodiny stlačte blikajúce tlačidlo a potom nastavte pomocou tlačidiel + a -. Po niekoľkých sekundách čas prestane blikať. Pozrite si časť 2.3 návodu.

Aké príslušenstvo je dodávané s modelom 6H210 ?

Podľa modelu máte k dispozícii hlboký plech, plochý plech, multifunkčnú mriežku a prípadne výsuvné vodiace lišty pre čiastočné alebo úplné vysunutie. Všetky príslušenstvá je možné kombinovať.

Ako používať funkciu čistenia Aquasliding ?

Rúra by mala byť vlažná. Odstráňte všetko príslušenstvo a výsuvné lišty. Nastriekajte 200 ml vody na vnútorné steny. Spustite 35-minútový cyklus podľa modelu (automatický Aquasliding alebo tradičný pri 150°C, potom udržiavanie pri nízkej teplote). Po cykle odstráňte zvyškovú vodu a utrite nečistoty.

Prečo moja rúra nehreje a čas bliká ?

Môže to byť spôsobené výpadkom prúdu alebo bezpečnostným automatickým odpojením po niekoľkých hodinách prevádzky. Nastavte ovládač funkcií na 0 a znova nastavte čas (časť 2.3). Ak problém pretrváva, skontrolujte detskú poistku alebo kontaktujte technickú podporu.

Ako uzamknúť rúru na ochranu detí ?

Pre konvenčné hodiny otočte horný ovládač na symbol zámku. Pre digitálne hodiny stlačte súčasne tlačidlá +, - a displej na 3 sekundy. Zopakovaním odomknete.

Aké sú dostupné programy varenia ?

Programy zahŕňajú: tradičné varenie s ventilátorom, Turbo plus, silný gril s ventilátorom, silný gril, jemný gril, intenzívne spodné teplo, spodné teplo s ventilátorom, rozmrazovanie a Céléris (rýchle predhriatie). Pozrite si tabuľku varenia pre nastavenia.

Môžem použiť papierové alebo hliníkové formy ?

Áno, ale dbajte na použitie foriem vhodných na pečenie v rúre. Pre lepšie výsledky uprednostnite formy svetlej farby a neumiestňujte hliník priamo na spodok.

Ako čistiť samočistiace steny ?

Drsné samočistiace steny sa čistia prevádzkou rúry pri 250°C po dobu 30 až 60 minút. Nepoužívajte špeciálne prípravky na rúry ani kovové špongie. Tieto steny nečistite abrazívnymi čistiacimi prostriedkami.

Čo robiť, ak počas varenia vychádza dym ?

Znížte teplotu a/alebo vyčistite rúru. Zvyšky tuku sa môžu pripáliť. Ak problém pretrváva, vykonajte cyklus samočistenia alebo manuálne čistenie.

Ako nastaviť oneskorený štart na digitálnych hodinách ?

Vyberte program, teplotu a trvanie. Stlačte tlačidlo © (hodiny), kým nezačne blikať symbol ▶. Nastavte požadovaný čas ukončenia pomocou tlačidiel + a -. Po niekoľkých sekundách je programovanie uložené.

NÁVOD NA OBSLUHU 6H210AX, 6H210AB, 6H210N, 6H210X FAGOR

2.9 Voľba konečného času.

Symbol znamená, že sa prístroj nesmie vyhadzovať do bežných kontajnerov na domáci odpad.

Táto príručka je usporiadaná takým spôsobom, aby texty boli spojené s príslušnými obrázkami.

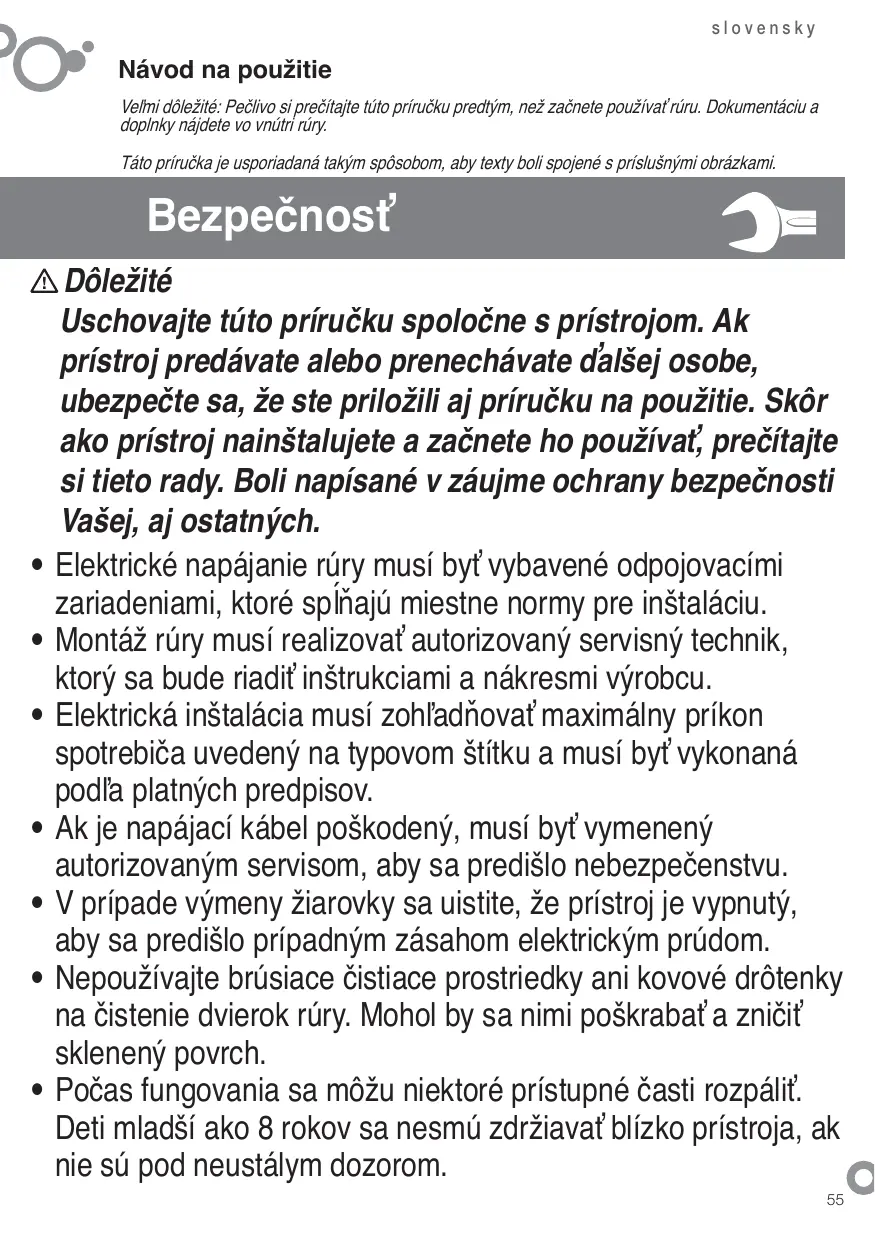

Bezpečnosť

△Dôležité

Uschovajte túto príručku spoločne s prístrojom. Ak prístroj predávate alebo prenechávate ďalšej osobe, ubezpečte sa, že ste priložili aj príručku na použitie. Skôr ako prístroj nainštalujete a začnete ho používať, prečítajte si tieto rady. Boli napísané v záujme ochrany bezpečnosti vašej, aj ostatných.

• Elektrické napájanie rúry musí byť vybavené odpojovacími zariadeniami, ktoré spĺňajú miestne normy pre inštaláciu.
• Montáž rúry musí realizovať autorizovaný servisný technik, ktorý sa bude riadiť inštrukciami a nákresmi výrobcu.
• Elektrická inštalácia musí zohľadňovať maximálny príkon spotrebiča uvedený na typovom štítku a musí byť vykonaná podľa platných predpisov.
• Ak je napájací kábel poškodený, musí byť vymenený autorizovaným servisom, aby sa predišlo nebezpečenstvu. V prípade výmeny žiaroviek sa uistite, že prístroj je vypnutý, aby sa predišlo prípadným zásahom elektrickým prúdom.
• Nepoužívajte brúsiace čistiace prostriedky ani kovové drôtenky na čistenie dvierok rúry. Mohol by sa nimi poškriabať a zničiť sklenený povrch.
• Počas fungovania sa môžu niektoré prístupné časti rozpáliť. Deti mladšie ako 8 rokov sa nesmú zdržiavať blízko prístroja, ak nie sú pod neustálym dozorom.
• Nedotýkajte sa ohrevných telies vo vnútri rúry.
• Tento prístroj môžu používať deti vo veku 8 rokov a staršie osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností alebo znalostí, pokiaľ im nie je poskytnutý dozor alebo inštrukcie týkajúce sa spôsobu použitia prístroja a chápu riziká, ktoré predstavuje. Deti sa nemôžu s prístrojom hrať. Užívateľské čistenie a údržbu nesmú vykonávať deti bez dozoru. Váš prístroj je určený na bežné domáce používanie. Nepoužívajte ho na obchodné alebo priemyselné účely. Slúži výhradne na pečenie potravín.
• Neskúšajte meniť charakteristiky prístroja. Mohlo by to byť nebezpečné.
• Počas čistenia pyrolyzou sa povrch ohreje viac ako pri normálnom používaní. Je nutné nenechať priblížiť deti.
• Skôr ako pristúpite k čisteniu pyrolyzou, odstráňte všetky doplnky, používané pri pečení a silné znečistenia.
• Nepokladajte ťažké predmety na dvere rúry a dohliadnite, aby na ne nevyliezali a ani si nesadali deti.
• Ak chcete vykonať akékoľvek čistenie v otvore rúry, táto musí byť vypnutá.
• Po použití rúry sa ubezpečte, že sú všetky ovládače v polohe vypnuté.
• Nepoužívajte rúru ako špajzu ani na uskladnenie príslušenstva, ktoré nepoužívate.
• Nepoužívajte na čistenie parné ani vysokotlakové prístroje (požiadavky týkajúce sa elektrickej bezpečnosti).
• Rúra musí vždy fungovať so zatvorenými dverami vo všetkých programoch, vrátane grilu.

Určenie typu

1.1 Rozbalenie. Odstráňte všetky ochranné prvky. 1.2 Pripojenie k elektrickej sieti. Pozorne si pozrite štítok s údajmi (1.2.1) a Rozmery nábytku, do ktorého budete inštalovať rúru (1.2.2, 1.2.3.)

Samostatné rúry: Prístroj pripojte do siete jednofázovou prípojkou, súčasťou ktorej musí byť ochranný vodič (zeleno/žltý) (1.2.4). Rúru vložte do otvoru a dávajte pozor, aby prebytočný kábel nebol uložený na vrchnej časti rúry (1.2.5, 1.2.6). Pripevnite rúru k nábytku pomocou skrutiek, ktoré sú súčasťou balenia (1.2.7.). Materiál povrchu nábytku musí byť tepelne odolný. Pre ukončenie inštalácie prístroja treba nastaviť hodiny (a, c, d, f). Po určitom období neaktivity prístroj prejde do stavu standby, kde sa v závislosti od modelu zníži žiarivosť alebo sa obrazovka vypne.

Polivalentné rúry v kombinácii so sklokeramickou varnou doskou: Rúry sa môžu montovať iba so sklokeramickými doskami, ktoré sú odporúčané výrobcom, aby sa predišlo nebezpečenstvu. Sklokeramickú dosku položte na pracovnú dosku linky a odmontujte skrinku s vypínačmi (1.2.8). Vložte varnú dosku do otvoru v pracovnej doske. Dodržte inštrukcie pre montáž (viď návod na použitie dosky) (1.2.9). Vložte rúru do otvoru v nábytku tak, aby zostal potrebný priestor na manipuláciu (1.2.10). Pripevnite skrinku s vypínačmi k rúre (1.2.11, 1.2.12). Pripojte kábel dosky ku konektoru rúry. Rúru zasuňte do celého otvoru a prichyťte ju so skrutkami, ktoré sú súčasťou balenia (1.2.14, 1.2.15). Nasuňte krúžky pod gombíky tak, aby zodpovedali intenzite tepla (1.2.16) a polohe ovládačov (1.2.17).

Používanie

Pred prvým použitím rúru ešte prázdnu zahrejte (bez pokrievky, v polohe na 30 minút pri teplote 250 °C). Môže sa objaviť dym alebo zápach (sú to normálne javy, ktoré súvisia s tým, že sa zohrievajú zvyšky mastnoty a pod.). Po vychladnutí rúru vyčistite vlhkou handričkou.

2.1 Príslušenstvo. V závislosti od modelu disponujete hlbokým plechom (2.1.1), plochým plechom (2.1.2) a multifunkčným roštom (2.1.3), ktorý funguje nezávisle. Okrem toho môžete kombinovať akýkoľvek plech s multifunkčným roštom (2.1.4) a vytvoriť z nich sadu. Všetky príslušenstvá alebo sady sa môžu namontovať priamo na čiastočne vyberateľný rošt (2.1.5) alebo na celkom vyberateľný rošt (2.1.6, 2.1.7) (2.1.8). Ak disponujete čiastočne vyberateľným plechom, použite ho samostatne alebo spoločne s plechmi (3 spôsoby) (2.1.9). Jednoduchý rošt sa používa samostatne (2.1.10). Pokiaľ disponujete samovýjazdnými vodidlami "impulse", vložte ich do rúry najskôr bez plechu (2.1.11). Vodidlá "impulse" vykĺznu automaticky pri otvorení rúry pod váhou plechu (2.1.12). S vodidlami "impulse" (2.1.13) je nutné pokladať potraviny na plech. Berte do úvahy pohyb roštov pri vkladaní dovnútra. Disponujú bočnými zarážkami proti prevráteniu (2.1.14).

2.2 Pozície príslušenstva. K dispozícii je 5 pozícií pre umiestnenie príslušenstva 1 2 3 4 5. 2.3 Nastavenie hodín. Bežné hodiny: Zatiahnite za spodný ovládač a otočte ním doprava (2.3.1). Nastavte čas (2.3.2). Digitálne hodiny: Stlačte tlačidlo. Po stlačení začne ikona blikať (2.3.3). Pomocou tlačidiel +, - nastavte čas (2.3.4). Po uplynutí niekoľkých sekúnd ikona prestane blikať (2.3.5). Poznámka: Hodiny treba nastaviť po každom prerušení dodávky elektrickej energie a po každej zmene času. 2.4 Pečenie. Vložte potraviny do rúry. Vyberte vhodné príslušenstvo a zasuňte ho do pozície podľa tabuľky pre pečenie. Zatvorte dvierka. 2.5 Vyberte si funkciu pečenia. Otáčaním vypínača pre výber zvoľte funkciu pečenia podľa vzoru Tradičný ohrev vzduchom. Pre akýkoľvek druh pokrmov. Je možné pripravovať niekoľko pokrmov súčasne, bez toho, aby sa miešali chute a pachy. Turbo plus. Teplo je vyrábané centrálnym odporom.

Silný vzduchový gril. Gratinuje rovnomerným rozložením tepla. Ideálne na opekanie veľkých kusov. Silný gril. Zapekanie: cestovín, soufflé a omáčky bechamel. Jemný gril. Hamburgery, toasty a potraviny s malým povrchom. Intenzívne spodné teplo. Silné spodné teplo sa rovnomerne rozkladá. Ideálne pre paelly, pizzy. Vzduchové spodné teplo. Ventilátor rozprestiera teplo rovnomerne. Určené pre paelly. Tradičné teplo. Chlieb, torty, plnené pečivo a chudé mäso. * Rozmrazovanie. Rozmrazí za minimálnu dobu akýkoľvek výrobok. Celeris. Pre predhriatie rúry. 2.6 Nastavenie teploty [°C]. Otáčaním vypínača pre výber zvoľte požadovanú teplotu pečenia. Kontrolka sa vypne, keď sa rúra nahreje na zvolenú teplotu.

FUNKCIE ČASU

2.7 Výber dĺžky trvania pečenia. Časovač (1): Zvoľte počet minút otáčaním ovládača pre výber (2.7.1). Ak chcete, aby rúra piekla bez časovača, nastavte ovládač do manuálnej polohy (2).

Klasické hodiny: Otočte horným ovládačom doprava a zvoľte minúty (2.7.2). Ak chcete, aby rúra piekla bez časovača, zvoľte manuálnu polohu [l] a dajte do rovnakej polohy červenú šípku s hodinami, ktoré označujú hodinové ručičky.

Digitálne hodiny: Stlačte tlačidlo a ikona [▶] začne blikať (2.7.3). Trvanie pečenia nastavte tlačidlami +, — (2.7.4). Po niekoľkých sekundách ikona [▶] prestane blikať.

2.8 Výber hodiny začiatku pečenia.

Klasické hodiny: Po zvolení programu a teploty otočte horným ovládačom až do polohy. Potom zatiahnite za horný ovládač a otočte ním tak, aby červená šípka ukazovala čas štartu (2.8.1). Zvoľte dobu trvania otáčaním horného ovládača doprava.

2.9 Výber hodiny ukončenia pečenia.

Digitálne hodiny: Po zvolení programu, teploty a dĺžky trvania pečenia stlačte tlačidlo a ikona prestane blikať (2.9.1). Hodinu ukončenia pečenia nastavte stláčaním tlačidiel + — (2.9.2). Po niekoľkých sekundách ikona prestane blikať.

2.10 Funkcia Časovač

Klasické hodiny: Ovládačom pre program vyberte pozíciu 0 (2.10.1). Otáčajte horným ovládačom doprava a zvoľte minúty (2.10.2). Táto funkcia je funkčná iba ak je rúra vypnutá. Digitálne hodiny: Viackrát stlačte tlačidlo a ikona začne blikať (2.10.3). Nastavte

dĺžku trvania tlačidlami +, — (2.10.4). Po niekoľkých sekundách ikona prestane blikať. Funkcia je funkčná pri zapnutej aj vypnutej rúre.

2.11 Funkcia blokovania. Pre zabránenie manipulácie deťom.

Upozornenia pre používanie: Po ukončení pečenia ovládače teploty a funkcií uveďte do polohy 0 a časový ovládač do polohy [l]. Opatrne otvorte dvierka rúry – môže z nej vyjsť horúca para.

3

Údržba a čistenie

3.1 Čistenie príslušenstva. Príslušenstvo sa môže umývať v umývačkách riadu. Pri ručnom umývaní použite bežné čistiace prostriedky. Pre uľahčenie čistenia môžete príslušenstvo namočiť.

Čistenie vnútra rúry.

3.2 Modely s hladkými stenami. Odoberte bočné vodidlá. V závislosti od modelu majú bočné vodidlá dva druhy upevnenia: bez držiaka (3.2.1, 3.2.2) alebo s držiakom (3.2.4, 3.2.5). Po ich vybratí použite vlhkú handričku na vyčistenie bočných stien (3.2.3, 3.2.6). Keď budú steny rúry čisté, nasaďte znova vodidlá.

3.3 Modely s drsnými stenami. Samočistiace. V týchto rúrach sú zadná doska a bočné panely pokryté samočistiacim smaltom, ktorý odstraňuje nečistoty, keď rúra funguje. Bočné panely sú reverzibilné, takže zdvojnásobujú životnosť povrchu. Ak sa panely dostatočne samy nečistia, treba ich regenerovať. Za týmto účelom odoberte všetky doplnky a nádoby z vnútrajška rúry. Dôkladne očistite tie povrchy rúry, ktoré nie sú samočistiteľné. Zvoľte funkciu

Nastavte teplotu na 250 °C a dobu na 30 až 60 minút, v závislosti od stupňa znečistenia. Keď čistiaci program skončí a rúra vychladne, očistite navlhčenou hubkou samočistiace povrchy, ktoré budú opäť celkom funkčné.

3.4 Čistenie stropu rúry. Ak vaša rúra disponuje sklápacím grilom, vytiahnite ho smerom hore a zatlačte dole, aby ste ho roztiahli (3.4.1) a vyčistite strop vlhkou handričkou (3.4.2).

3.5 Čistenie rúry z vonkajšej strany. Použite prostriedky s neutrálnym pH, potom ju osušte handričkou. 3.6 Funkcia Aquasiding je systém, ktorý uľahčuje čistenie rúry vďaka použitiu vodnej pary. Trvá 35 minút a prebieha nasledujúcim spôsobom.

• Začnite, keď je rúra vlažná.
• Odoberte všetky doplnky a bočné vodidlá, v závislosti od modelu.
• Rozprašte 200 ml vody na vnútorné steny rúry. Ak nalejete príliš veľa vody, môže vytiecť z rúry. V závislosti od modelu,

a) Aquaslading počkajte, až kým rúra neoznámi ukončenie čistiaceho cyklu. b) tradičné pri 150 °C po dobu 10 minút. Po uplynutí uvedenej doby nastavte teplotu na minimum (35 °C - 75 °C, podľa modelu) a udržujte po dobu 20 minút. Ak nebudete postupovať podľa týchto inštrukcií, môžete spôsobiť kondenzáciu na prednej strane.

4.1 Rúra nefunguje. Skontrolujte, či je rúra zapojená do elektrickej siete a/alebo či ovládač času nie je v polohe 0. 4.2 Dym počas pečenia. Znížte teplotu a/alebo vyčistite rúru (bod 3.3). 4.3 Rúra po pečení robí hluk. Je to bežný jav, ventilátor pracuje, až pokiaľ sa vnútorná teplota rúry takmer nevyrovná s vonkajšou.

Typy s displejom majú zabudovaný diagnostický systém, ktorý vyhľadáva a oznamuje niektoré chyby. Na displeji sa zobrazí:

4.4 Nefunguje. Bliká ikona. Uveďte ovládač pre funkcie do polohy 0 a nastavte čas (bod 2.3).

4.5 Nefunguje. Bliká. Rúra bola v prevádzke nepretržite niekoľko hodín a z bezpečnostných dôvodov sa automaticky odpojila. Ovládač funkcií otočte do polohy 0 a nastavte čas (bod 2.3). 4.6 Nefunguje. Bliká ikona. Ovládač funkcií otočte do polohy 0 a odblokujte rúru (bod 2.11). 4.7 Nefunguje. Bliká ikona. Stlačte ktorékoľvek tlačidlo.

Nemanipulujte s rúrou, aby ste ju opravili. Zavolajte servis.

Životné prostredie

Rúra bola vyrobená podľa zásad pre ochranu životného prostredia.

Respektujte životné prostredie. Rúru predhrievajte iba v prípadoch, kedy je to skutočne potrebné (viď tabuľku). Používajte najmä nádoby tmavej farby. Pri dlhej dobe pečenia vypnite rúru 5 až 10 minút pred plánovaným ukončením pečenia.

Vyradenie spotrebiča z prevádzky.

Symbol oznamuje, že sa prístroj nesmie vyhadzovať do bežných kontajnerov na domáci odpad.

Vyradenú rúru odneste do špeciálneho zberného centra pre zber elektroodpadu. Recyklovanie domácich spotrebičov zabraňuje negatívnym vplyvom na zdravie človeka, životné prostredie a pomáha šetriť energiu a prírodné zdroje. Viac informácií získate na www.edinodm.sk, prípadne kontaktujte miestne úrady alebo predajné miesto, kde ste spotrebič kúpili.

Tabuľka pečenia

	Jedlo	Program a teplota		Čas	Pozícia	Predhriatie	Príslušenstvo
Mäso a hydrolé mäso	Telacie māso 1,5 Kg	190°C	210°C	50 - 60 min	1	Nie
	Bravčové māso 1,5 Kg	150°C	180°C	85 - 95 min	2	Nie
	Baranie māso 1,2 Kg	200°C	220°C	40 - 50 min	2	Nie
	Morčacie māso 4 Kg	170°C	190°C	115 - 125 min	1	Nie
	Kuracie māso 1,25 Kg	210°C	230°C	50 - 60 min	1	Nie
Zelenina	Pečené Červéné paprčky 1,25 Kg	190°C	210°C	30 - 40 min	2	Nie
	Plnéné paradajky 4 Jednotky	200°C	220°C	15 - 19 min	2	Nie
Ryby a dary mora	Pečený pstruh / Opekaná treska 1,5 Kg	210°C	230°C	7 - 9 min	2	Áno
	Opekané langusty 1 Kg	220°C	240°C	4 - 5 min	4	Áno
Rózne	pizza	200°C	220°C	18 - 22 min	1	Áno
	Odmrazovanie větkych typov potravin	75°C			2	Nie
	Kysnutie cesta na chlieb/ pečivo	40°C - 50°C	40°C - 50°C	25 - 30 min	0	Nie
Skošky SPOSOBIOSTI FUNKCIE PODLA NORMY IEC/EN60350	8.4.1 Maslové sušienky		175°C	22 min	3	Áno	hlbokým plechom
	8.4.2 Muffiny		185°C	23 min	2	Áno	hlbokým plechom
			*160°C	45 min	3	Nie	hlbokým plechom/ standardny
	8.5.1 Nadý- chané piškóty bez tuku		180°C	25 min	1	Nie	Forma na rostu
			*180°C	40 min	3	Nie	2 formy na 1 rostoch a hlbokým
	8.5.2 Jablkový koláč		185°C	40-45 min	2	Nie	Rožt
			*180°C	50-55 min	3	Nie	2 formy na 1 rostoch a hlbokým
	9.1 Zapekanie povrchu		*250°C	2-3 min	4	Predohriatie po dobu 5 min	Pećenie 2-3 min. Na rosté

• Podľa modelu.
