NRX 80E - Chladnička DOMETIC - Bezplatný návod na obsluhu

Typ produktu	Kompresorová chladnička
Značka	DOMETIC
Model	NRX 80E
Rozmery (V x Š x H)	525 × 448 × 537 mm
Hmotnosť netto	Približne 16,5 kg (verzia E: 16 kg, verzie C/S: 17 kg)
Napájanie	12/24 V CC
Chladivo	R134a, 32 g
Klimatická trieda	T (16 °C až 43 °C)
Rozsah teploty chladničky	0 °C až 12 °C
Rozsah teploty mraziaceho priestoru	-15 °C až -5 °C (ak je priestor prítomný)
Režim mrazenia	-6 °C (pre celý interiér, s odstráneným mraziacim priestorom)
Ochrana batérie (12 V)	Vypnutie pri 10,4 V, opätovné zapnutie pri 11,7 V
Ochrana batérie (24 V)	Vypnutie pri 22,8 V, opätovné zapnutie pri 24,2 V
Hlavné funkcie	Režimy ECO, TICHÝ, VÝKON, MRAZENIE; infračervený senzor otvorenia dverí; uzamknutie dverí
Úrovne chladenia	1 až 5 (5 = najchladnejšie)
Údržba a čistenie	Vnútorné/vonkajšie čistenie vlhkou handričkou; manuálne odmrazovanie (vrstva námrazy > 3 mm); čistenie kondenzátora
Bezpečnosť	Ochrana pred uväznením detí (pevné poličky); automatické vypnutie pri podpätí; uzamknutie dverí na prepravu
Náhradné diely a príslušenstvo	Posuvný záves, upevňovací rám, voliteľný mraziaci priestor, adaptér AC/DC (ref. 9620013449/9620013450)
Všeobecné informácie	Vhodné pre karavany, obytné autá, lode, nákladné autá; inštalácia do nábytku alebo dutiny; nepoužívať vonku

Často kladené otázky - NRX 80E DOMETIC

Ako zapnúť a vypnúť chladničku NRX 80E?

Na zapnutie podržte tlačidlo ZAPNÚŤ/VYPNÚŤ stlačené aspoň 2 sekundy. Na vypnutie postupujte rovnako.

Ako nastaviť teplotu a prevádzkové režimy?

Stlačte niekoľkokrát tlačidlo režimu na výber ECO, TICHÝ, VÝKON alebo MRAZENIE. Na úpravu teploty použite tlačidlo nastavenia úrovne chladenia (1 až 5).

Čo robiť, ak chladnička nedostatočne chladí?

Skontrolujte vetranie (upchaté mriežky), stav tesnenia dverí, nastavenie teploty a či je kondenzátor špinavý. Tiež sa uistite, že batéria je dostatočne nabitá.

Ako odmraziť chladničku?

Keď vrstva námrazy dosiahne približne 3 mm, vypnite spotrebič, nechajte dvere otvorené a ručne odstráňte ľad. Nepoužívajte ostré predmety. Úplný postup nájdete v návode.

Chladnička sa sama vypína, čo robiť?

Môže to byť spôsobené podpätím. Ochrana batérie vypne napájanie pri 10,4 V (12 V) alebo 22,8 V (24 V). Nabite batériu; spotrebič sa automaticky reštartuje pri 11,7 V alebo 24,2 V.

Môžem nainštalovať chladničku do lode?

Áno, ale musí byť nainštalovaná v dennej miestnosti a nie na vonkajšej palube. Inštaláciu by mal vykonať odborník, najmä vo vlhkých priestoroch.

Ako uzamknúť dvere na prepravu?

Zatvorte dvere stlačením, kým nebudete počuť cvaknutie. Ak sa dvere neuzamknú, nastavte západku dverí do polohy B (pozri návod). Uzamknutie chráni počas prepravy.

Aké prevádzkové režimy sú k dispozícii?

Režimy sú: ECO (úspora energie), TICHÝ (zníženie hluku na 8 h), VÝKON (štandardná prevádzka) a MRAZENIE (chladenie na -6 °C, iba ak je odstránený mraziaci priestor).

Ako čistiť chladničku?

Odpojte spotrebič. Vnútro a vonkajšok čistite vlhkou handričkou bez abrazívnych prostriedkov. Pravidelne čistite kondenzátor a odvod kondenzátu.

Kde nájsť náhradné diely a príslušenstvo?

Príslušenstvo ako upevňovací rám, posuvný záves alebo adaptér AC/DC je k dispozícii u vášho predajcu alebo na webovej stránke Dometic. Čísla produktov nájdete v návode.

NÁVOD NA OBSLUHU NRX 80E DOMETIC

Dôkladne si prečítajte tento návod a dodržiavajte všetky pokyny, usmernenia a varovania uvedené v tomto návode k výrobku, aby bolo zaručené, že výrobok bude vždy správne nainštalovaný, používaný a udržiavaný. Tento návod MUSÍ zostať priložený k výrobku.

Používaním tohto výrobku týmto potvrdzujete, že ste si dôkladne prečítali všetky pokyny, usmernenia a varovania a že rozumiete a súhlasíte s dodržiavaním všetkých uvedených podmienok. Súhlasíte, že tento výrobok budete používať iba v súlade so zamýšľaným použitím a v súlade s pokynmi, usmerneniami a varovaniami uvedenými v tomto návode k výrobku, ako aj v súlade so všetkými platnými zákonmi a nariadeniami. V prípade, že si neprečítate a nebudete sa riadiť pokynmi a varovaniami uvedenými v tomto návode, môže to mať za následok vaše poranenie alebo poranenie iných osôb, poškodenie vášho výrobku alebo poškodenie majetku v jeho blízkosti. Tento návod na obsluhu výrobku vrátane pokynov, usmernení a varovaní, a súvisiaca dokumentácia môže podliehať zmenám a aktualizáciám. Najaktuálnejšie informácie o výrobku nájdete na adrese documents.dometic.com.

2 Vysvetlenie symbolov

Signálne slovo identifikuje bezpečnostné správy a správy o škodách na majetku a tiež označuje stupeň alebo úroveň závažnosti nebezpečenstva.

NEBEZPEČENSTVO!

Označuje nebezpečnú situáciu, ktorej následkom je smrť alebo vážne zranenie, ak sa jej nezabráni.

VÝSTRAHA!

Označuje nebezpečnú situáciu, ktorej následkom môže byť smrť alebo vážne zranenie, ak sa jej nezabráni.

UPOZORNENIE!

Označuje nebezpečnú situáciu, ktorej následkom môže byť malé alebo stredne ťažké zranenie, ak sa jej nezabráni.

POZOR!

Označuje situáciu, ktorej následkom môže byť poškodenie majetku, ak sa jej nezabráni.

POZNÁMKA Doplňujúce informácie týkajúce sa obsluhy produktu.

Montáž a demontáž chladničky smú vykonávať len kvalifikovaní pracovníci. Inštaláciu do vlhkých priestorov a oblastí, ktoré sú vystavené pôsobeniu vody, prenechajte výlučne odborníkovi. Ak chladničku inštalujete pod prístreškom alebo v podobnom prostredí, uistite sa, že je chránená pred dažďom a striekajúcou vodou. Ak chladnička vykazuje viditeľné poškodenia, nesmiete ju uviesť do prevádzky. Opravy na tejto chladničke smú vykonávať len kvalifikovaní odborníci. Neodbornými opravami môžu vzniknúť značné nebezpečenstvá prípadne poškodenia chladničky. Ak je pripájací kábel tejto chladničky poškodený, musí ho vymeniť výrobca, jeho zákaznícky servis alebo iná kvalifikovaná osoba, aby sa predišlo ohrozeniam. Pri umiestňovaní chladničky sa ubezpečte, že napájací kábel nie je zachytený alebo poškodený. Neumiestňujte žiadne viacnásobné prenosné zásuvky alebo prenosné napájacie adaptéry na zadnú stranu chladničky. Nikdy sa nedotýkajte holými rukami obnažených vodičov. Zariadenie pripájajte do zásuviek, ktoré zaručia správne pripojenie, najmä vtedy, keď je zariadenie potrebné uzemniť. Ak je zariadenie napájané z elektrickej siete, ubezpečte sa, že zdroj napájania je vybavený prúdovým chráničom s ističom (RCCB) alebo prerušovačom obvodu (GFCI). Inštaláciu je nutné vykonávať v súlade so všetkými platnými predpismi, najmä v potenciálne vlhkých priestoroch.

VÝSTRAHA! Nebezpečenstvo požiaru

Chladiaci okruh obsahuje malé množstvo ekologického chladiva. Nenarúša ozónovú vrstvu a neprispieva k zvyšovaniu skleníkového efektu. Uniknuté chladiace médium sa môže vznietiť. Chladničku nepoužívajte ani neskladujte v stiesnených priestoroch so žiadnym alebo minimálnym prúdením vzduchu. V montážnom výklenku pre chladničku sa nesmú nachádzať žiadne elektrické súčasti a zdroje svetla, ktoré počas normálnej alebo abnormálnej prevádzky vytvárajú iskry alebo oblúky (napr. relé alebo poistkové skrinky). Izolácia chladničky obsahuje horľavý cyklopentán a vyžaduje si špeciálne postupy pri likvidácii. Po uplynutí životnosti odovzdajte chladničku do príslušného recyklačného strediska.

V chladničke neuskladňujte látky, pri ktorých hrozí nebezpečenstvo výbuchu, napr. sprejové nádoby s horľavým hnacím plynom.

VÝSTRAHA! Nebezpečenstvo ohrozenia zdravia

Túto chladničku smú používať deti od 8 rokov a osoby so zníženými psychickými, zmyslovými alebo mentálnymi schopnosťami a vedomosťami, keď sú pod dozorom alebo keď boli poučené o bezpečnom používaní zariadenia a chápu, aké riziká z toho vyplývajú.

Deti vo veku od 3 do 8 rokov smú nakladať a vykladať chladničku. Čistenie a bežnú údržbu nesmú vykonávať deti bez dozoru. Dohliadnite na to, aby sa deti nehrali s chladničkou.

VÝSTRAHA! Riziko uväznenia dieťaťa

Postarajte sa, aby police boli namontované a zaistené, takže deti sa nebudú môcť zavrieť v chladničke. Pred likvidáciou vašej starej chladničky: - Demontujte zásuvky. - Nechajte zásuvky v chladničke, aby deti nemohli vojsť dnu. Vyveste dvere.

UPOZORNENIE! Nebezpečenstvo ohrozenia zdravia

Chladnička musí byť upevnená podľa pokynov v návode, aby sa zabránilo ohrozeniu následkom jej nestability. Udržujte vetracie otvory na chladničke, v kryte chladničky alebo vo vstavanej konštrukcii bez prekážok. Nepoužívajte mechanické prostriedky alebo iné prostriedky na urýchlenie procesu odmrazovania, než tie, ktoré odporúča výrobca. Chladiaci okruh v žiadnom prípade neotvárajte ani nepoškodte. Nepoužívajte v chladničke žiadne elektrické zariadenia, okrem prípadu, keď výrobca odporúča používanie týchto zariadení takýmto spôsobom.

UPOZORNENIE! Nebezpečenstvo poranenia

Nepoužívajte ani neskladujte horľavé materiály v tejto chladničke alebo v jej blízkosti. Neumiestňujte predmety na chladničku alebo pred chladničku. Túto chladničku neupravujte.

POZOR! Nebezpečenstvo poškodenia

Prevádzku na jednosmerný prúd zvoľte len vtedy, keď beží motor vozidla a dodáva dostatočné napätie alebo ak používate monitor batérie. Ak je prítomný odtok kondenzovanej vody, udržiavajte ho vždy čistý. Ak má chladnička vetracie mriežky, pri čistení vozidla nepoužívajte v priestore vetracej mriežky žiadny vysokotlakový čistič. Chladničku nevystavujte dažďu. Konektor nikdy nevyťahujte zo zásuvky za kábel.

Bezpečnosť pri prevádzke chladničky

Postarajte sa, aby sa v chladničke nachádzal len tovar, ktorý sa môže chladiť na zvolenú teplotu. Pravidelne čistite povrchy, ktoré môžu prísť do kontaktu s potravinami a prístupnými systémami na odvádzanie kondenzátu. Surové mäso a ryby uchovávajte vo vhodných nádobách v chladničke tak, aby neboli v kontakte s inými potravinami ani na ne nekvapkali. Otvorenie dverí na dlhšiu dobu môže spôsobiť výrazné zvýšenie teploty v priehradkách chladničky. Ak chladničku ponecháte prázdnu na dlhú dobu: • Vypnite chladničku. - Rozmrazte chladničku. - Chladničku vyčistite a usušte.

- Nechajte dvierka otvorené, aby ste zabránili tvorbe plesní vnútri chladničky. Ak sú k dispozícii, umiestnite dvere chladničky a dvierka mrazničky do zimnej polohy.

UPOZORNENIE! Nebezpečenstvo poranenia

Nesiahajte do závesu. Pred jazdou zatvorte a zamknite dvere chladničky. Chladiaci systém na zadnej strane chladničky je počas prevádzky veľmi horúci. Ak je chladnička vybavená vetracími mriežkami, pri ich odstraňovaní sa chráňte pred kontaktom s horúcimi časťami. Dvere zariadenia alebo mrazničky sa môžu úplne odpojiť od zariadenia, ak sa nepoužívajú správne. Dvere pritlačením zatvorte, až kým nebudete počuť zreteľné kliknutie na vrchu a na spodku.

POZOR! Nebezpečenstvo poškodenia

Neopierajte sa o otvorené dvere chladničky. Ťažké predmety ako fľaše alebo plechovky ukladajte výlučne do dverí chladničky, do zásuvky na zeleninu alebo na spodný nosný rošt. Ak má chladnička obojstranné dvere a dvere nie sú správne zaistené na opačnej strane, opatrne zatlačte na vrch a spodok dverí na danej strane, kým dvere nezapadnú na miesto. Nebezpečenstvo prehriatia! Dbajte na to, aby sa teplo, ktoré vzniká pri prevádzke, mohlo dostatočne odvádzať. Zabezpečte, aby sa chladnička nachádzala v dostatočnej vzdialenosti od stien alebo predmetov, a bola tak zaručená cirkulácia vzduchu. Do vnútra neplňte žiadne kvapaliny alebo ľad. Chráňte chladničku a káble pred vysokými teplotami a mokrom. Konektor nikdy nevyťahujte zo zásuvky za kábel.

POZNÁMKA

Ak systém správy batérie vypne chladničku na účely ochrany batérie, obráťte sa na výrobcu vozidla. Pri teplotách okolia 15 °C ... 25 °C zvoľte nastavenie priemernej teploty. Ak dvere nie sú správne zaistené na opačnej strane, opatrne zatlačte na vrch a spodok dverí na danej strane, kým dvere nezapadnú na miesto. Dodržte nasledujúce body, aby ste predišli plytvaniu potravinami:

• Zabráňte kolísaniu teploty v čo najväčšej možnej miere. Mrazničku otvárajte iba tak často a na takú dobu, ako je nevyhnutné. Skladujte potraviny tak, aby vzduch stále mohol dobre cirkulovať.
• Postarajte sa, aby sa v chladničke nachádzal len tovar, ktorý sa môže chladiť na zvolenú teplotu.
• Skladujte rôzne druhy potravín, ako je znázornené na obrázkoch.
• Ak je možné prispôsobiť teplotu: Prispôsobte teplotu množstvu a druhu potravín.
• Potraviny dokážu ľahko absorbovať alebo uvoľňovať pachy či chute. Potraviny vždy skladujte zakryté alebo v uzavretých nádobách/fľašiach.

4 Rozsah dodávky

Dostupné ako príslušenstvo (nie je súčasťou dodávky):

Opis Č. výr.
Posuvný doraz dverí 9620012939
Upevňovací rám vrátane spodného rámu
• NRX0035, NRX0050 9620012877
• NRX0060 9620012881
• NRX0080 9620012882
• NRX0115 9620012878
• NRX0130 9620012876
Upevňovací rám vrátane spodného rámu (čierny)
• NRX0035, NRX0050 9620012874
• NRX0060 9620012875
• NRX0080 9620012880
• NRX0115 9620012879
• NRX0130 9620012883
Náhradná polica za vytiahnuté mraziace oddelenie
• NRX0035, NRX0050 9620012933
• NRX0060 9620012938
• NRX0080 9620012935
• NRX0115, NRX0130 9620012932
Mraziace oddelenie
• NRX0035, NRX0050 9620012931
• NRX0060 9620012936
• NRX0080 9620012934
• NRX0115, NRX0130 9620012937
Adaptér AC/DC	9620013449 (EU)9620013450 (UK)

6 Používanie v súlade s určením

Chladnička je určená na:

• Montáž do karavanov, obytných vozidiel, člnov a kamiónov
• chladenie a skladovanie potravín
• Iba model NRX0035-0130(C/S): Skladovanie predzmrazených potravín
• Použitie v interiéri

Táto chladnička nie je určená pre komerčné použitie, použitie v maloobchode alebo domácnostiach.

Chladnička nie je vhodná na:

• skladovanie liekov,
• skladovanie korozívnych látok alebo látok s obsahom rozpúšťadiel, • rýchle zmrazovanie jedla.
• použitie v exteriéri

Pri použití v člnoch musí byť zariadenie namontované v dennej miestnosti a nie na otvorenej palube.

Mraziaca priehradka je vhodná na uskladnenie predmrazených potravín, uskladnenie alebo výrobu zmrzliny a výrobu kociekľadu. Nie je vhodný na zmrazovanie už rozmrazených potravín.

Chladnička je určená na montáz do skrinky alebo do montázneho výklenku.

Optimálny chladiaci výkon je zabezpečený pri teplote okolia 16 °C ... 43 °C a pri maximálnej vlhkosti 90 %.

Tento výrobok je vhodný iba na určené použitie a použitie v súlade s týmto návodom.

Tento návod obsahuje informácie, ktoré sú nevyhnutné pre správnu inštaláciu a/alebo obsluhu výrobku. Chybná inštalácia a/alebo nesprávna obsluha či údržba bude mať za následok neuspokojivý výkon a možnú poruchu.

Výrobca nenesie žiadnu zodpovednosť za akékoľvek poranenia či škody na výrobku spôsobené:

• nesprávnou inštaláciou alebo pripojením vrátane nadmerného napätia
• nesprávnou údržbou alebo použitím iných ako originálnych náhradných dielov poskytnutých výrobcom
• Zmeny produktu bez výslovného povolenia výrobcu
• Použitie na iné účely než na účely opísané v návode

Firma Dometic si vyhradzuje právo na zmenu vzhľadu a technických parametrov výrobku.

7 Technický opis

Chladnička je kompresorová chladnička.

Chladnička je navrhnutá na prevádzku s rôznymi druhmi energie a dá sa prevádzkovať na jednosmerný alebo striedavý prúd.

NRX0035-0130(C/S): Model je z výroby vybavený mraziacim oddelením, ktoré sa môže vybrať a znovu vložiť.

Dvere chladničky sú vybavené západkovým mechanizmom, ktorý slúži aj ako prepravná poistka.

Všetky materiály, použité v chladiacom zariadení, sú vhodné na to, aby prichádzali do styku s potravinami.

Opis zariadenia

Č. Vysvetlenie
1 Dverová polica (iba modely NRX0035-0130[C/S], NRX0080-0130[E])
2 Polica na f'laše
3 Odtok kondenzátu
4 Priečinok na ovocie a zeleninu (iba model NRX0035-0130[C/S])
5 Polica
6 Ovládací panel s displejom
7 Mraziaca priehradka (iba model NRX0035 - 0130[C/S])
8 Dverová západka pre vetranie

Ovládacie a indikačné prvky

2 NRX0035 - 0130 (E)

NRX0035 - 0130 (C/S)

Č. Vysvetlenie

1 IČ snímač otvorenia dverí
2	Tlačidlo Zap./Vyp.
3	Tlačidlo nastavenia chladiaceho výkonu
4 Signalizačná LED dióda kompresora a chyby
5	Tlačidlo prevádzkového režimu
6 Osvetlenie vnútorného priestoru
7	Signalizačné LED diódy chladiaceho výkonuChladiaci výkon 5Chladiaci výkon 4Chladiaci výkon 3Chladiaci výkon 2Chladiaci výkon 1
8 Signalizačné LED diódy prevádzkového režimu

Signalizačná LED dióda kompresora a chyby

Signalizačná LED dióda kompresora a chyby signalizuje prevádzkový stav kompresora alebo indikuje chybu:

Color Opis
Biela Kompresor zapnutý
Oranžová Kompresor vypnutý
Oranžová (bliká) Chyba (pozri kapitolu Signalizácia chyby na strane 349)

NRX35-130 SK

Signalizačné LED diódy prevádzkového režimu

Signalizačné LED diódy prevádzkového režimu signalizujú nastavené možnosti:

8.1 Pred prvým použitím

POZNÁMKA

Neskladujte potraviny v chladničke počas prvých 4 hodín po uvedení do prevádzky. Pri prvom uvádzaní chladničky do prevádzky môže dôjsť k tvorbe pachov, ktoré po niekoľkých hodinách vymiznú. Dbajte na to, aby bol vnútorný priestor čistý.

3

POZNÁMKA Skontrolujte, či je namontovaná nastaviteľná západka dverí. V prípade potreby si objednajte nastaviteľnú západku dverí (dometic.com) a pevnú západku dverí vymeňte za nastaviteľnú západku dverí.

Západka dverí je nastavená do polohy A vo výrobe. Posuňte západku dverí do polohy B.

POZNÁMKA Ak je západka dverí v polohe B, uistite sa, že dvere sa pri zatváraní riadne zaistia (pozrite si kapitolu Zatvorenie a zaistenie dverí chladničky na strane 338).

8.2 Pokyny pre ukladanie potravín

UPOZORNENIE! Nebezpečenstvo ohrozenia zdravia

Keď je chladnička dlhšiu dobu vystavená izbovej teplote pod 10 °C, už nie je viac zaručená rovnomerná regulácia teploty mraziaceho oddelenia. Môže to spôsobiť zvýšenie teploty v mraziacom oddelení a rozmrazenie uskladnených potravín.

POZOR! Nebezpečenstvo poškodenia

Dodržte maximálne zaťaženie dverovej police a dverí pri plnení chladničky (pozri Technické údaje na strane 350). Nenechávajte sýtené nápoje v mraziacom oddelení.

Dodržte nasledujúce body, aby ste predišli plytvaniu potravinami:

• Zabráňte kolísaniu teploty v čo najväčšej možnej miere. Chladničku otvárajte iba tak často a na takú dobu, ako je nevyhnutné. Skladujte potraviny tak, aby vzduch stále mohol dobre cirkulovať.
• Prispôsobte teplotu množstvu a druhu potravín.
• Skladujte rôzne druhy potravín, ako je znázornené na obrázkoch.
• Potraviny dokážu ľahko absorbovať alebo uvoľňovať pachy či chute. Potraviny vždy skladujte zakryté alebo v uzavretých nádobách/fľašiach. Jedlo uchovávajte podľa obrázku.

• Chladničku otvárajte iba tak často a na takú dobu, ako je nevyhnutné.
• Teplé jedlá nechajte pred vložením do spotrebiča najprv vychladnúť.
• Chladničku odmrazte, akonáhle sa vytvorí vrstva námrazy.
• Nenastavujte zbytočne nízku teplotu.
• Pre optimálnu spotrebu energie umiestnite police a zásuvky podľa ich umiestnenia pri dodaní.
• Pravidelne kontrolujte, či tesnenie dverí stále pevne drží.
• Kondenzátor v pravidelných intervaloch očistte od prachu a nečistôt.

8.4 Používanie dverí chladničky

UPOZORNENIE! Nebezpečenstvo poranenia

Ak sa dvere chladničky a dvere mraziaceho oddelenia používajú nesprávne, môžu sa úplne oddeliť od zariadenia.

8.4.1 Otváranie dverí chladničky

POZNÁMKA: Ubezpečte sa, že potiahnete rukoväť na protiľahlej strane k zarážke dverí. Poznačte si príslušnú polohu posúvača. Pozrite si príslušný návod na montáž.

Pri otvorení dverí chladničky postupujte podľa obrázku.

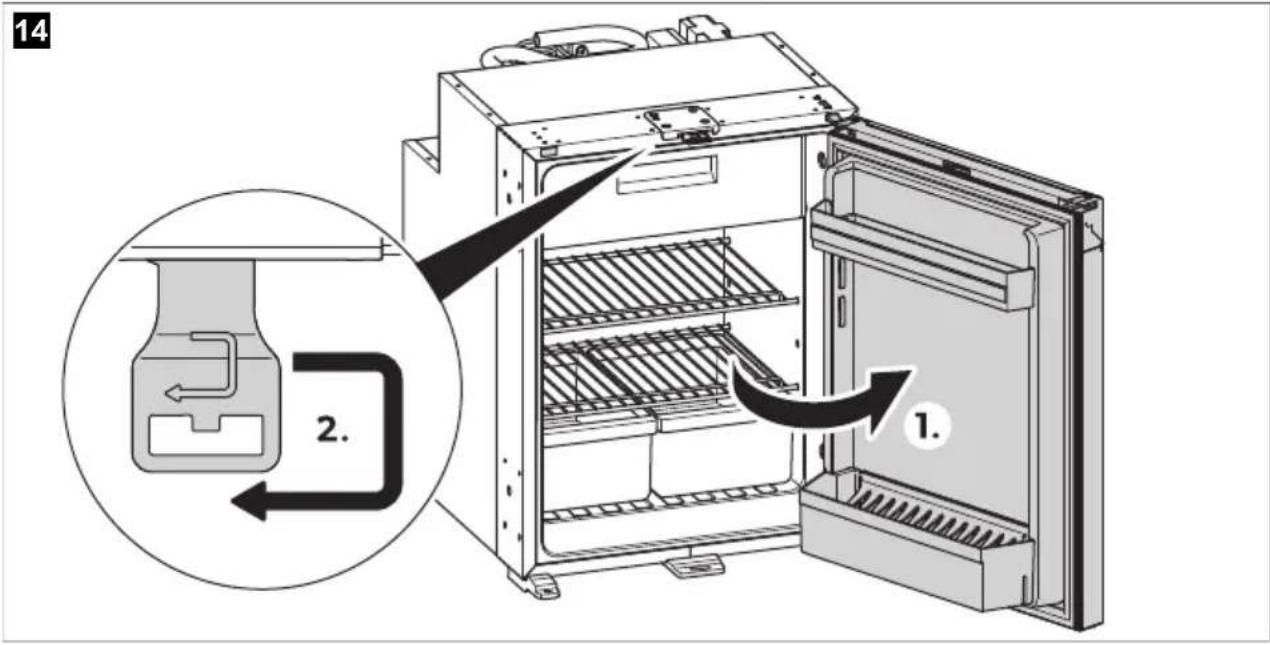

8.4.2 Zatvorenie a zaistenie dverí chladničky

UPOZORNENIE! Nebezpečenstvo poranenia

Ak dvere nie sú správne zaistené, opatrne zatlačte hornú a dolnú časť dverí, až kým sa nezaistia na svojom mieste.

POZNÁMKA: Dvere chladničky sú vybavené západkovým mechanizmom, ktorý slúži aj ako prepravná poistka.

NRX0035-0130(E): Zatlačením zatvorte dvere, kým nebude zreteľne počuť kliknutie v hornej časti.

NRX0035-0130(C/S): Zatlačením zatvorte dvere, až kým nebudete počuť kliknutie v hornej a spodnej časti.

Dvere sú teraz zatvorené a zaistené.

8.5 Zapnutie a vypnutie

POZNÁMKA: Chladničku vždy vypnite, ak ju dlhšiu dobu nebudete používať.

Pre zapnutie stlačte tlačidlo a podržte ho stlačené aspoň 2 s. Chladnička sa zapne s naposledy zvoleným chladiacim výkonom a prevádzkovým režimom. Pre vypnutie stlačte tlačidlo a podržte ho stlačené aspoň 2 s.

SK NRX35-130

8.6 Nastavenie prevádzkových režimov

POZNÁMKA: Pri použití režimu ECO, PERFORMANCE alebo FREEZER systém zostane v tomto režime až do ďalších zmien.

Pre nastavenie prevádzkového režimu opakovane stláčajte tlačidlo ©, kým sa nerozsvieti signalizačná LED dióda prevádzkového režimu pre želaný prevádzkový režim. K dispozícii sú nasledujúce prevádzkové režimy.

Pri aktivovanom režime ECO beží chladnička so zvýšenou spotrebou energie pri chladiacom výkone 1 – 3. Signalizačná LED dióda prevádzkového režimu pre režim ECO (ζ) a signalizačná LED dióda zvoleného chladiaceho výkonu sa rozsvietia.

Režim QUIET je nedostupný, keď chladnička beží v režime FREEZER. Pri používaní režimu QUIET zostane chladnička v tomto režime 8 h a potom sa vráti do predchádzajúceho zvoleného režimu (režim ECO alebo PERFORMANCE).

Signalizačná LED dióda prevádzkového režimu pre režim QUIET (8) a signalizačná LED dióda zvoleného chladiaceho výkonu sa rozsvietia.

Používanie režimu PERFORMANCE

Pri aktivovanom režime PERFORMANCE beží chladnička v štandardnom režime pri chladiacom výkone 1 - 5

v. Signalizačná LED dióda prevádzkového režimu pre režim ECO (2) a signalizačná LED dióda zvoleného

8.8 Premiestnenie políc

VÝSTRAHA! Riziko uväznenia dieťaťa

NRX0060-0130: Všetky police sú upevnené na svojom mieste, aby sa zabránilo deťom vstúpiť do chladničky.

Police vyberajte len kvôli čisteniu. Police vrátte na svoje miesto a zaistite ich.

POZNÁMKA: Pred premiestnením políc vytiahnite mraziace oddelenie pre ľahší prístup k zadným gombíkom políc.

NRX0035-0050: Pri premiestnení políc podľa potreby postupujte podľa obrázku.

NRX0035-0050: Pri premiestnení políc podľa potreby postupujte podľa obrázku.

Zatvorte dvierka mraziaceho oddelenia, aby bolo možné vybrať mraziace oddelenie. Uchopte mraziace oddelenie za spodok. Net'ahajte za dvierka mraziaceho oddelenia. Mraziace oddelenie uskladnite na suchom a bezpečnom mieste.

Pri vyberaní mraziacej priehradky postupujte podľa obrázku.

Pre montáž AC/DC adaptéra (príslušenstvo) postupujte podľa obrázku.

Na čistenie nepoužívajte abrazívne čistiace prostriedky alebo tvrdé predmety. Na odstránenie vrstvy námrazy alebo uvol'nenie primrznutých predmetov nepoužívajte tvrdé alebo špicaté nástroje.

Postarajte sa, aby do tesnení nekvapkala voda. Mohlo by to poškodit' elektroniku.

POZOR! Nebezpečenstvo poškodenia

Svetelný zdroj smie vymenit' len výrobca, servisný technik alebo osoba s podobnou kvalifikáciou, aby sa zabránilo nebezpečenstvu.

Vnútornú a vonkajšiu časť chladničky čistite pravidelne vlhkou handričkou a hneď ako sa znečistí. Po vyčistení utrite chladničku handričkou dosucha.

Pravidelne kontrolujte odtok kondenzovanej vody. V prípade potreby vyčistite odtok kondenzovanej vody. Pokiaľ je upchatý, kondenzovaná voda sa nahromadí na dne chladničky. Prach a nečistoty z kondenzátora pravidelne čistite vlhkou handričkou.

Chladiaci okruh

Nepoužívajte žiadne mechanické ani iné pomôcky, aby ste urýchlili proces odmrazovania.

POZNÁMKA: Časom sa na zadnej stene vo vnútri chladničky vytvorí srieň. Keď je vrstva sriene hrubá asi 3 mm, rozmrazte chladničku.

Pri rozmrazovaní chladničky postupujte podľa obrázku.

13

Nastavenie dverí chladničky do skladovacej polohy

UPOZORNENIE! Nebezpečenstvo poranenia

Skladovacia poloha sa nesmie nastavovať počas jazdy.

POZNÁMKA: Nastavte dvere chladničky do skladovacej polohy, ak zariadenie nebudete dlhšiu dobu používať. Vyhnete sa tak tvorbe plesní.

Odmrazte chladničku (pozri Odmrazenie chladničky na strane 344).

Nastavte dvere chladničky do skladovacej polohy podľa obrázku.

10 Odstraňovanie porúch

POZNÁMKA: Pre bezpečnú prevádzku 12 V spotrebičov v karavane počas jazdy musí byť zaručené, že ťahač dokáže poskytnúť dostatočné napätie. V niektorých vozidlách môže systém správy batérie automaticky vypnúť spotrebič, aby chránil batériu. Ohľadom tohto sa informujte u výrobcu vášho vozidla.

Porucha Možná príčina Návrh riešenia
Chladnička nefunguje.	Poistka v napájacom zdroji jednosmerného prúdu je chybná.	Vymeňte poistku (d 16 na strane 347).
	Poistka vozidla je prehorená. Vymeňte poistku vozidla.	Pozrite si návod na obsluhu vášho vozidla.
	Batéria vozidla je vybitá. Skontrolujte batériu vozidla a nabi-te ju.
	Zapaľovanie nie je zapnuté. Zapnite zapaľovanie.
	Teplota kompresora je príliš nízka (< 0 °C).	Všetky vonkajšie vetracie mriežky úplne zatvorte/zakryte izolačným materiálom.
	Chladnička sa vypne automaticky, ak napätie nie je postačujúce.(Vypínacie napätie: 10,4 V)	Nabite batériu. Chladnička sa zno-vu automaticky zapne.(Zapínacie napätie: 11,7 V)
Chladiaci výkon klesá, vnútorná teplo-ta stúpa. Kompresor nepretržite beží.	Nedostatočné vetranie okolo agregá-tu.	Skontrolujte, či nie je zablokovaná ventilačná mriežka.Premiestnite chladničku na iné miesto.
	Na vnútorných stenách sa vytvorila srieň.	Skontrolujte, či sa dvere chladničky správne a riadne zatvárajú.Ubezpečte sa, že tesnenie chlad-ničky správne sedí a nie je poško-dené.Odmrazte chladničku (pozri Odmrazenie chladničky na stra-ne 344).
	Teplota je nastavená príliš vysoko. Nastavtenižšiu teplotu.
	Príliš vysoká vonkajšia teplota. Na určitú dobu odstráňte ventilač-nú mriežku, aby teplý vzduch rých-lejšie unikol.
	Do chladničky sa umiestnilo príliš veľa potravín naraz.	Odstráňte niektoré potraviny.
	Do chladničky sa umiestnilo príliš veľa teplých potravín naraz.	Vyberte teplé potraviny a nechajte ich najprv vychladnúť, než ich vloží-te dovnútra.
	Chladnička je v prevádzke len krátko. Skontrolujte teplotu znovu po 4 h / 5 h.
	Kondenzátor je znečistený. Vyčistite minibar (pozří kapitolu Čis- tenie a údržba na strane 343).
	Ventilátor je chybný. Kontaktujte autorizovaného servis- ného technika.
Chladiaci výkon klesá, vnútomá teplo- ta stúpa.Kompresor často nefunguje.	Batéria je vybitá. Nabite batériu.	>
Chladiaci výkon klesá, vnútomá teplo- ta stúpa.Kompresor nebeží (pripojenie baté- rie).	Prerušenie prípojného vedenia batéria – elektronika.	Vytvorte spojenie.
	Hlavný spínač je chybný (ak je namon- tovaný).	Vymeňte hlavný vypínač.
	Prídavná výkonová poistka prehorená (ak je namontovaná).	Vymeňte výkonovú poistku.
	Napätie batérie je príliš nízke. Nabite batériu.
	Kapacita batérie je príliš nízka. Vymeňte batériu za novú.
	Káble sú uvoľnené. Kontakt je nedostatočný (korózia).	Vytvorte spojenie.
	Prierez kábla je príliš malý. Vymeňte kábel. >
	Kompresor je poškodený. Kontaktujte autorizovaného servis- ného technika.
Chladiaci výkon klesá, vnútomá teplo- ta stúpa.Kompresor nebeží (pripojenie na stri- davé napätie).	Prívodné napájacie vedenie je preruše- né.	Vytvorte spojenie.
	Hlavný spínač je chybný (ak je namon- tovaný).	Vymeňte hlavný vypínač.
	Prídavná výkonová poistka prehorená (ak je namontovaná).	Vymeňte výkonovú poistku.
	Kompresor je poškodený. Kontaktujte autorizovaného servis- ného technika.
Neobvyklé zvuky.	Konštrukčný diel chladiaceho okruhu sa nemôže vol’ne pohybovať (prilieha k stene).	Komponent opatrne ohnite sme- rom od prekážky.
	Cudzie teleso zachytené medzi chla- diacim zariadením a stenou.	Odstráňte cudzie teleso.
	Hlučný ventilátor. Kontaktujte autorizovaného servis- ného technika.
Pri pohybe sa dvere neúmyselne otvo- ria (napr. počas jazdy).	Západka dverí je nastavená do polo- hy A (pozrite si kapitolu Nastavenie zá- padky dverí na strane 335).	Nastavte západku dverí do polohy B.
Dvere sa nezatvárajú správne.	Západka dverí je nastavená do polo-hy A (pozrite si kapitolu Nastavenie zá-padky dverí na strane 335).	> Nastavte západku dverí do polohy B.
	Západka dverí je nastavená do polo-hy B (pozrite si kapitolu Nastavenie zá-padky dverí na strane 335), ale dve-re nie sú správne zaistené.	> Pri zatváraní skontrolujte, či sa dve-re správne zaistia.

Signalizácia chyby

POZNÁMKA

Všetky chyby signalizuje signalizačná LED dióda chýb blikaním na oranžovo (pozri Ovládacie a indikačné prvky na strane 334). Počet zablikaní závisí od druhu poruchy. Každé bliknutie trvá štvrt sekundy. Po sekvencii bliknutí nasleduje prestávka. Sekvencia chyby sa opakuje každé štyri sekundy.

V režime ECO, PERFORMANCE a FREEZER zaznie dodatočné pípnutie.

Frekven-cia blikania	Chyba Možná príčina
1 Podpätie alebo prepätie Napájacie napätie je mimo nastaveného rozsahu.
2 Nadprúd ventilátora		Ventilátor zaťažuje elektronickú jednotku hodnotou vyššou ako 1 A .
3 Motor sa nespustí		Rotor uviazol.Rozdielový tlak v chladiacom systéme je príliš vysoký.
4 Príliš nízke otáčky		Pri veľmi silnom zaťažení chladiaceho systému sa nedá udržať minimálny počet otáčok motora.
5 Prehriatie elektronickej jednotky		Pri príliš vysokom zaťažení chladiaceho systému alebo príliš vysokej teplote sa elektronická jednotka príliš zohreje.
Trvale Chyby tepelného snímača Tepelný snímač je nefunkčný.

11 Záruka

Platí zákonom stanovená záručná doba. Ak je výrobok poškodený, obráťte sa na pobočku výrobcu vo vašej krajine (pozrite si stránku dometic.com/dealer) alebo na predajcu.

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložiť nasledovné podklady:

• kópiu faktúry s dátumom kúpy, • dôvod reklamácie alebo opis chyby.

Upozorňujeme vás, že samooprava alebo neodborná oprava môže mať za následok ohrozenie bezpečnosti a zánik záruky.

12 Likvidácia

POZOR! Nebezpečenstvo poškodenia

Izolácia chladiaceho zariadenia obsahuje horľavý cyklopentán a vyžaduje si špeciálne postupy pri likvidácii. Po uplynutí jeho životnosti odovzdajte chladiace zariadenie na vhodnú recykláciu.

SK NRX35-130

Obalový materiál dávajte podľa možnosti do príslušného recyklovateľného odpadu. Informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o likvidácii výrobku v súlade s príslušnými predpismi týkajúcimi sa likvidácie. Európa: Výrobok je možné bezplatne zlikvidovať.

13 Technické údaje

Aktuálne EÚ vyhlásenie o zhode pre vaše zariadenie nájdete na stránke príslušného výrobku na internetovej stránke dometic.com alebo sa obráťte priamo na výrobcu (pozrite si dometic.com/doulei).

Toto zariadenie spĺňa požiadavky nariadenia UN ECE R10.

	NIRX0 035(E/C/S)	NIRX00 50(E/C/S)	NIRX006 0(E/C/S)
Kupacita
• Chladacapriehradka (iba model NRX0035-0130(C/S))	27,3 L	39,6 L	48,9 L
• Mraziacapriehradka (iba modely NRX00BS-0130(C/S))	4,4 L	4,4 L	6,1 L
• Caikový objem	32 L	44 L	55 L
• Caikový objem (previadka svytahmutou mraziacu priehradku)	34 L	46 L	58 L
Pripijacie napitie		12 / 34 V=
Ochnananspijacejbatérie (12 V)
• Napitie privypnutí		10,4 V
• Napitie priopitovnom zapnutí		11,7 V
Ochnananspijacejbatérie (12 V)

NRX35-130 SK

	NRX0035(E/C/S)	NRX0050(E/C/S)	NRX0060(E/C/S)
Eviivalent CO2	Q:034t	Q:037t	Q:043t
Potencii globalneho oteplovanie (GWP)	1430
Emiau Huku (EN/60704)	40 ... 45 dB(A)
Roamery V × S × H	525 × 380 × 355 mm(bez kompressora adikančny držak)525 mm × 380 mm × 480 mm(ú kompressorem adikančny držak)	525 mm × 380 mm × 510 mm	525 mm × 448 mm × 537 mm
Hmotnost netto	E: 13,5 kgC, S: 16 kg	E: 14,5 kgC, S: 17 kg	E: 16 kgC, S: 17 kg
Maximálie zař abere• Dverovejpolice• Dveri	4 kgE: 4 kgC/S: 8 kg	4 kgE: 4 kgC/S: 8 kg	5 kgE: 5 kgC/S: 10 kg
	NRX0080(E/C/S)	NRX0115(E/C/S)	NRX0130(E/C/S)
Kapacita• Chladu capriehrkda (bamodal NRX0035 - 0130(C/S))	68,4 L	104,5 L	118 L

SK NRX35-130

	NIRX0 080(E/C/S)	NIRX0115(E/C/S)	NIRX0130(E/C/S)
Klimatická trieda	T
Teplotný rozsuh pri ukladnení
• Chladněka	0°C ... 12°C
• Mraziacapriehradka (Iba model NRX0035-0130(C/S))	-15°C ... -5°C
• Belimmzamičky (Ibamo del NRX0035-0130C/S)	-6°C
Použtie pri určenajteplote okolia	16°C ... 43°C
Chladvo	RT34a
Stav zlaób chladaceho prostriedku	32g	40g	40g
Bivivalent CO2	0,046 t	0,057t	0,057t
Potencii gllobalneho oteplovania (GWP)	1430
Emissa Hisku (BN60704)	40 ... 45 dB(A)
Rozmery V × S × H	625 × 475 × 537 mm	745 × 525 × 568 mm	812 × 525 × 568 mm
Hmotnost netto	C, S: 20kgE: 18kg	C, S: 26kgE: 24kg	C, S: 27kgE: 25kg
Madrálne zat abene
• Overovejpolice	5 kg	6 kg	6 kg
• Dwení	10kg	E: 12 kg	E: 12 kg

NRX35-130 SK

	NIXO 090V
Ochran anapljacejbatirne (12 V)
• Napitie privypnutí	10,4 V
• Napitie priopatovnom zapnutí	11,7 V
Ochran anapljacejbatirne (24 V)
• Napitie privypnutí	22,8 V
• Napitie priopatovnom zapnutí	24,2 V
Spotreba	0,35 kWh /24 h
Kärnatská trieda	T
Teplotný rozsah priuáladnení
• Chladníčka	0 °C ... 15 °C
• Mazniace oddelene	-12 °C ... -5 °C
• RešimFRIEZER	-5 °C ± 2 °C
Použtie pri urdenejteploteokola	16 °C ... 43 °C
Chladvo	R600a
Stav ziacob chladaceho prostriedku	22 g
Bivivalent CO2	0,000 t
Potenciál globalno otepřovans a(GWP)	3
Emase hluku (EN60704)
• RešimPERFORMANCE	< 40 dB(A)
• RešimQUET	37 dB(A)
Rozmery V × S × H	821 mm × 486 mm × 480 mm
Hmotnost netto	22 kg
