NÁVOD NA OBSLUHU ORE 5-150 EC Flex
Tato bruska je určená
Vylúčenie zodpovednosti ..... 121
Použité symboly
VAROVANIE!
Označuje bezprostredne hroziace nebezpečenstvo. Pri nedodržaní upozornenia hrozí usmrtenie alebo najt'ažšie poranenia.
POZOR!
Označuje nejakú možnú nebezpečnú situáciu. Pri nedodržaní upozornenia hrozí poranenie alebo vecné škody.
UPOZORNENIE
Označuje aplikačné tipy a dôležité informácie.
Symboly na náradí
Pokyn pre likvidáciu použitého spotrebiča (pozri strana 121)!
– predložený návod na obsluhu,
– „Všeobecné bezpečnostné pokyny” na zaobchádzanie s elektrickým náradím v priloženom zošite (čís. publikácie: 315.915),
- pravidla a predpisy na zabránenie úrazom, platné pre miesto nasadenia a jednajte podl’a nich.
Toto elektrické náradie je konštruované podl'a súčasného stavu techniky a uznávaných bezpečnostne-technických pravidiel.
Pri používaní môže napriek tomu dôjst' k ohrozeniu života používatel'a alebo tretej osoby, event. poškodeniu náradia alebo iných vecných hodnôt.
Používajte elektrické náradie len
– pre stanovené použitie,
- v bezchybnom bezpečnostne-technickom stave.
Okamžite odstráňte poruchy, ktoré obmedzujú bezpečnost'.
Stanovené použitie
Táto brúska je určená
– na živnostenské nasadenie v priemysle a remeslníctve,
– na brúšenie dreva, umelej hmoty, farby, tmeliacej masy a podobných materiálov za sucha,
– na nasadenie s brúsnymi listami
so suchým zipsom a príslušenstvom,
ktoré je v tomto návode uvedené alebo
je odporúčané výrobcom.
Pri brúsení kovu vznikajú odlietavajúce iskry. Dbajte na to, aby lietajúcimi iskrami neboli ohrozené žiadne osoby.
Bezpečnostné pokyny pre brúsky
VAROVANIE!
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Zanedbanie dodržiavania bezpečnostných upozornení a pokynov môže mat' za následok úraz elektrickým prúdom, požiar a/alebo t'ažké poranenia.
Všetky bezpečnostné upozornenia a pokyny uschovajte na budúce použitie.
■ Pozor nebezpečenstvo požiaru! Zabráňte prehriatiu brúseného materiálu a brúsky. Pred pracovnými prestávkami vždy vyprázdnite zásobník prachu. Brúsny prach v prachovom sáčku, mikro-filtrí, papierovom sáčku (alebo vo filtračnom sáčku, prípadne filtrí vysávača) sa za nepriaznivých podmienok, ako sú odlietavajúce iskry pri brúsení kovov, môže samovol’ne vznietit’. Zvláštne nebezpečenstvo vzniká vtedy, ak sa brúsny prach zmieša so zvyškami laku, poly-uretánu alebo inými chemickými látkami a po dlhej práci je brúsený materiál horúci.
■ Používajte elektrické náradie len na brúšenie nasucho. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
■ Prach uvol'nený z materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovov môže byž škodlivý pre obsluhujúci personál alebo osoby, ktoré sa nachádzajú v blízkosti. Jeho vdychovanie alebo kontakt s takýmto prachom môže spôsobit' ochorenie dýchacích ciest a/alebo vyvolávat' alergické reakcie.
- Postarajte sa o dobré vetranie pracoviska!
– Ak je to možné, používajte externé odsávanie prachu.
– Odporúča sa použitie ochrannej dýchacej masky s triedou filtra P2.
■ Zabezpečte obrobok. Obrobok, ktorý je uchytený upínacími zariadeniami alebo zverákom, je držaný spol'ahlivejšie ako Vašou rukou.
■ Udržiavajte Vaše pracovisko čisté. Predovšetkým sú nebezpečné materiálové zmesi. Prach l'ahkých kovov môže horiet' alebo explodovat'.
■ Neobrábajte žiadne materiály, z których sa uvol'ňujú látky škodlivé zdraviu (napr. azbest).
■ Nikdy nebrúste alebo nerežte l'ahké kovy, u których je obsah horčíka vyšší ako 80%. Nebezpečenstvo požiaru!
■ Pred použitím skontrolujte správne namontovanie a upnutie brúsnych nástrojov. Zapnite nezaťažené naradie na 30 sekúnd!
■ Skúšobný chod okamžite prerušte, ak dôjde ku značným vibráciám alebo ak sa zistia iné poškodenia. Skontrolujte náradie, aby ste stanovili príčinu.
■ Pred odložením elektrické náradie vypnite a nechajte dobehnút'.
■ Neupínajte elektrické náradie do zveráka.
■ Ved'te siet'ový kábel vždy smerom dozadu od elektrického náradia.
Ďalšie bezpečnostné pokyny
■ Používajte len predlžovacie káble schválené pre vonkajšie oblasti.
■ Na označenie náradia používajte iba lepiace štítky.
Nevítajte žiadne diery do telesa náradia.
■ Siet'ové napätie a napät'ové údaje na typovom štítku musia byt' zhodné.
Hlučnost' a vibrácia
Hodnoty hluku a vibrácií boli zistené podl'a EN 62841.
Celková hodnota vibrácií:
| Hodnota emisií ah[m/s2] | |
| ORE 3–150 EC | 5 |
| ORE 5–150 EC | 5 |
| Neistota K = 1,5 m/s2 |
VAROVANIE!
Uvedené namerané hodnoty platia pre nové náradie. Pri dennom nasadení sa hodnoty hlučnosti a vibrácií menia.
UPOZORNENIE
Úroveň vibrácií uvedená v týchto pokynoch bola nameraná meracou metódou, ktorú stanovuje norma EN 62841 a je možné ju použit' na vzájomné porovnanie elektrického náradia. Hodí sa aj na predbežné posúdenie kmitavého namáhania.
Uvedená úroveň vibrácií reprezentuje hlavné aplikácie elektrického náradia.
Ak sa však elektrické náradie používa pre iné aplikácie, s odlišnými vloženými nástrojmi alebo s nedostatočnou údržbou, môže
sa úroveň vibrácií líšit'. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby podstatne zvýšit'. Pre presný odhad kmitavého namáhania by sa mali tiež zohl'adnit' doby, v których je náradie vypnuté alebo je síce v chode, ale v skutočnosti sa nepoužíva. Toto môže kmitavé namáhanie v priebehu celej pracovnej doby zretel'ne redukovat'. Stanovte dodatočné bezpečnostné opatrenia pre ochranu obsluhy pred účinkami vibrácií, ako napríklad: údržba elektrického náradia a vložených nástrojov, udržiavanie teploty rúk, organizácia pracovných postupov.
POZOR!
Pri akustickom tlaku väčším ako 85 dB(A) používajte ochranu sluchu.
Technické údaje
| ORE 3–150 EC ORE 5–150 EC | |||
| Typ náradia Excentrická brúska | |||
| Napätie V 220-240 | |||
| Príkon W 400 | |||
| Excentricita mm 3 5 | |||
| Otáčky chodu naprázdno | min^-1 | 6.000–10.000 6.000–10.000 | |
| Počet brúsnych kmitov pri vol'nobehu | min^-1 | 12.000–20.000 12.000–20.000 | |
| Tvar brúsnej dosky Kruhový | |||
| Vel'kost' brúsnej dosky mm | ∅ 150 | ||
| Hmotnosť (bez kábla) | kg | 1,4 | |
| Trieda ochrany | II/☐ | ||

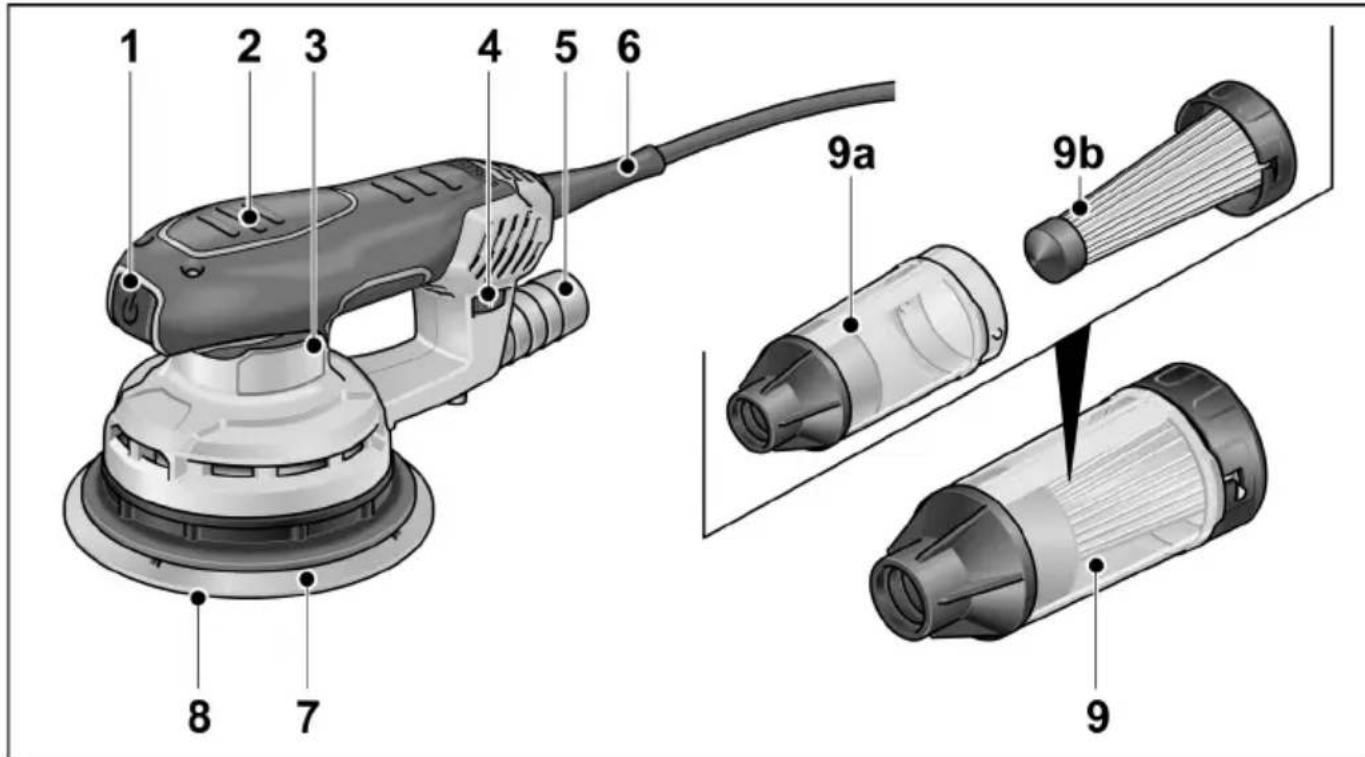

Na prvý pohl'ad
na zapnutie a vypnutie
2 Izolované povrchy rukoväte
3 Typový štítok
4 Nastavovacie koliesko
na reguláciu počtu brúsnych kmitov
5 Odsávacie hrdlo
b) Filtračná vložka s krytom
Návod na použitie
VAROVANIE!
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
Pred uvedením do prevádzky

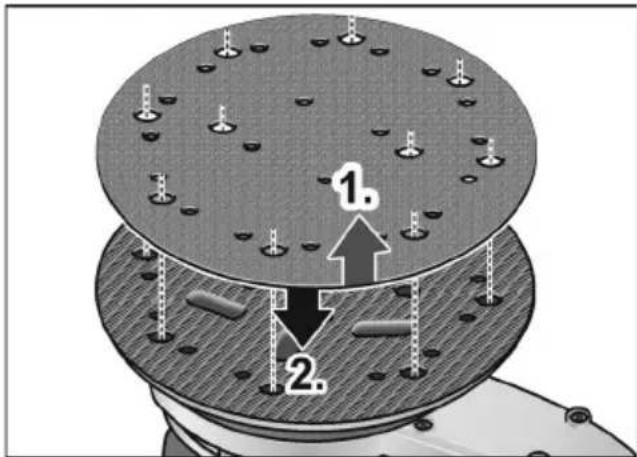

Nasadenie/výmena brúsneho listu
Brúsna doska má pril'navý suchý zips a je preto výhradne konštruovaná na použitie brúsnych listov so suchým zipsom.
■ Vytiahnite siet'ovú zástrčku.
■ V prípade potreby očistite brúsnu dosku od hrubých nečistôt.
■ Nasad'te nový brúsny list (2). Umiestnite otvory v brúsnom liste tak, aby sa presne zhodovali s otvormi na brúsnej doske.
■ L'ahkým prítlakom uchyt'te brúsny list pril'navým suchým zipsom na brúsny tanier.
Odsávanie prachu
Používajte elektrické náradie výhradne s odsávaním prachu.
Zabráni sa tým vysokému zaťaženiu prachom v pracovnom ovzduší a väčšiemu znečisteniu na pracovisku.
Brúsny prach bude odsávaný odsávacími kanálmi v brúsnej doske priamo na brúsenom mieste.
Elektrické náradie možno používať s vlastným integrovaným odsávaním alebo s pripojeným odsávacím zariadením.
Aby sa zabránilo prisaniu náradia na povrch obrobku, nastavte na vysávači príslušne nižší sací výkon.

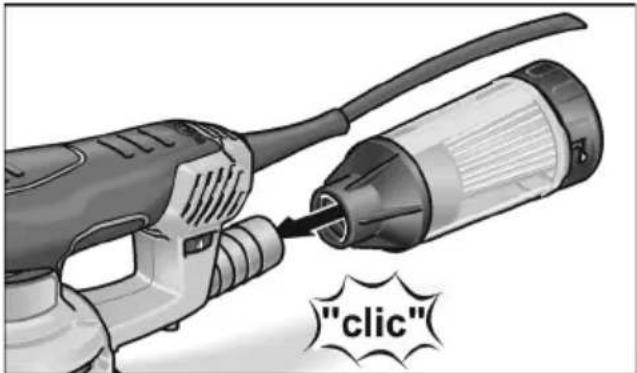

Vlastné odsávanie s mikrofiltračným boxom
Aby ste zaručili optimálne odsávanie prachu, mikrofiltračný box včas vyprázdnite!
Filtračnú vložku pravidelne čistite.

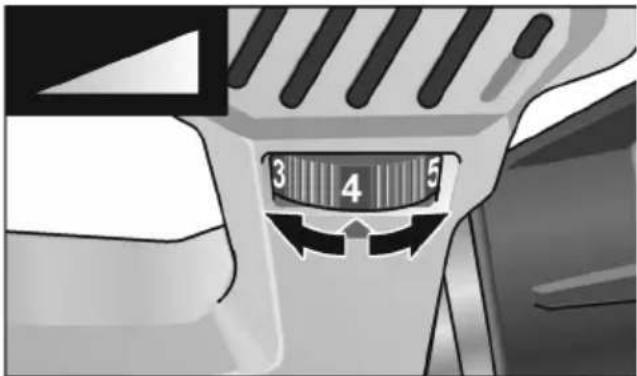

Regulácia počtu brúsnych kmitov
Zapnutie a vypnutie
Po výpadku elektrického prúdu sa zapnuté náradie opät' rozbehne.

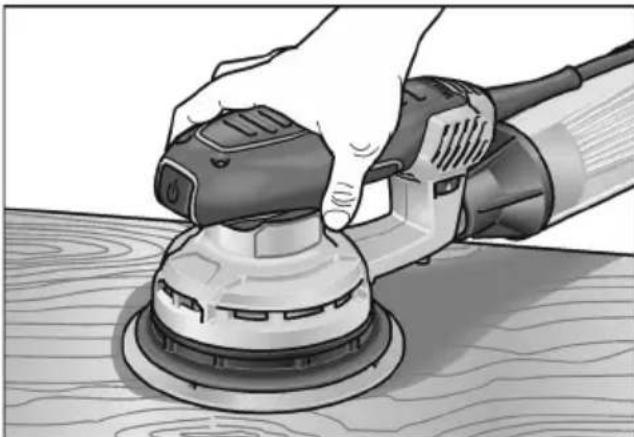

Pracovné pokyny
VAROVANIE!
Uchopte elektrické náradie len za izolované plochy rukoväti.
POZOR!
Po vypnutí brúsny nástroj ešte po krátky čas dobieha.
■ Zapnite brúsku a nasad'te ju celým brúsnym listom na obrábanú plochu.
■ Pohybujte brúskou s miernym prítlakom rovnomerne po obrobku.
■ Výsledok brúsenia je v podstate určený vol'bou správneho brúsneho listu, zvoleným počtom brúsnych kmitov a prítlakom.
■ Vymieňajte včas brúsne listy.
■ Nadmerné zvýšenie prítlaku nevedie k vyššiemu brúsnemu výkonu, ale k silnejšiemu opotrebovaniu elektrického náradia a brúsneho prostriedku.
Đalšie informácie o produktoch výrobcu na www.flex-tools.com.
Pred všetkými prácami na elektrickom náradí vytiahnite siet'ovú zástrčku.
Čistenie
■ Náradie a vetracie štrbiny pravidelne čistite.
■ Vnútorný priestor telesa brúsky s motorom pravidelne vyfúkajte cez vetracie štrbiny suchým stlačeným vzduchom.
Teleso brúsky
UPOZORNENIE
Nepovol'ujte skrutky na telese brúsky.
Opravy nechajte vykonávat' výhradne prostredníctvom niektorej servisnej dielne, autorizovanej výrobcom.
Náhradné diely a príslušenstvo
Brúsne listy pre rôzne oblasti použitia a d'alšie príslušenstvo si preberte z katalógov výrobcu.
Výkresy zostavy a zoznamy náhradných dielov nájdete na našej webovej stránke: www.flex-tools.com
Odstránením siet'ového kábla urobte doslúžené náradie nepoužitel'ným.
Len pre krajiny EÚ
V súlade s európskou smernicou 2012/19/EÚ o odpade z elektrických a elektronických zariadení a jej realizácie do národného práva sa použité elektrické náradie musí zhromažďovat’ oddelene a dodávat’ do ekologickej recyklácie.
UPOZORNENIE
O možnostiach likvidácie sa informujte u Vášho špecializovaného obchodníka!
Prehlásenie o zhode C€
Prehlasujeme na svoju výlučnú zodpovednosť, že výrobok opísaný v časti „Technické údaje“ je v súlade s nasledujúcimi normami alebo normativnymi dokumentmi:
Vylúčenie zodpovednosti
Výrobca a jeho zástupca neručia za škody a ušlý zisk vplyvom prerušenia obchodnej činnosti, ktorá bola spôsobená výrobkom alebo eventuálne nemožnost'ou jeho použitia.
Výrobca a jeho zástupca nenesú žiadnu zodpovednosť za škody, ktoré boli spôsobené neodborným použitím alebo v spojení s výrob-kami iných výrobcov.
