LIETOŠANAS INSTRUKCIJA ORE 5-150 EC Flex
Iv Lietošanas pamācības oriģināls 173
Trokšni un vibrācija 174
Tehniskā informācija 175
Iss apskats 176
Lietošanas noteikumi 177
Tehniskā apkope un kopšana ..... 178
Norādījumi par likvidēšanu ..... 179
(€-Atbilstība 179
Atbildības izslēgšana 179
Izmantotie simboli
BRĪDINĀJUMS!
Apzīmē tiešu draudošu bīstamību.
Šīnorādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.
UZMANĪBU!
Apzīmē iespējamu bīstamu situāciju.
Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.
NORĀDĪJUMS!
Apzīmē izmantošanas ieteikumus un svarīgu informāciju.
Simboli uz instrumenta
Pirms ekspluatācijas izlasiet lietošanas pamācību!
Nēsājiet acu aizsargu!
Nēsājiet trokšņu aizsargu!
Nēsājiet sejas aizsargu!
Norādījums par vecās iekārtas likvidēšanu (sk. 179. lpp.)!
Jūsu drošībai
BRĪDINĀJUMS!
Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:
- šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.
Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.
Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.
Elektroinstrumentu drīkst izman-tot tikai
- paredzētajiem darbiem,
- drošības tehnikas noteikumiem atbil-stošā stāvoklī.
Drošību ietekmējoši traucējumi nekavējo- ties jānovērš.
Noteikumiem atbilstoša izmantošana
Šī slīpmašīna paredzēta
– profesionālai izmantošanai rūpniecībā un amatniecībā,
– koka, plastmasas, krāsas, špakteļmasas un citu līdzīgu materiālu slīpēšanai ar sausās slīpēšanas metodi,
– izmantošanai ar slīpripām, kuras piesti-prina ar lipekli, un ar piederumiem, kuri norādīti šajā instrukcijā vai kurus ieteicis ražotājs.
Slīpējot metālus, izraisās dzirksteļošana.
Tādēl ievērojiet, lai ar dzirksteļošanu netiktu apdraudētas personas.
Slīpmašīnas drošības tehnikas noteikumi
BRĪDINĀJUMS!
Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.
■ Uzmanību, degšanas bīstamība! Izvairieties no slīpējamā materiāla un slīpmašīnas pārkarses. Darba pārtraukumos regulāri iztukšojiet putekļu tvertni. Putekļu maisiņa, mikro- filtra, papīra maisiņa (vai putekļu sūcēja filtra jeb filtra maisiņa) slīpēšanas putekļi nelabvēlīgos apstākļos, piem., slīpējot metālus, dzirksteļošanas laikā var izraisīt pašaizdedzi. Īpaša bīstamība pastāv, ja slīpēšanas putekļi sajaucas ar lakas, poliuretāna paliekām vai citām kīmiskajām vielām un, ja slīpēšanas materiāls ilgā darba laikā ir śakarsis.
■ Neizmantojiet elektroinstrumentu, ja tā kabelis ir bojāts. Nepieskarieties bojātajam tīkla kabelim, un izvelciet tīkla kontaktdakšu, ja kabelis darba laikā tiek bojāts. Bojāti kabeli paaugstina elektrotraumu iegūšanas risku.
- Izmantojiet elektroinstrumentu tikai sausajai slīpēšanai. Üdens ieklūšana elektroiekārtā paaugstina elektrotraumu izraisīšanas iespēju.
■ No materiāliem izdalījušies putekļi, kā piem., no svinu saturošiem krāsu slāņiem, atsevišķām koksnes šķirnēm, minerāliem un metāliem var būt bīstami strādājošajām un tuvumā esošajām personām. leelpojot vai sakaroties ar šiem putekļiem, var tikt izraisītas elpošanas celu slimības un/vai alergiskas reakcijas.
– Nodrošiniet labu darba iecirkna vēdināšanu!
– Ja iespējams, izmantojiet eksternu puteklu nosūkšanu.
– Tiek ieteikta P2 filtra kategorijas filtrējošās aizsargmaskas izmantošana.
■ Nodrošiniet sagatavi. Ar iespīlēšanas ierīcēm vai skrūvspīlēm nostiprinātu sagatavi ir drošāk turēt nekā ar rokām.
■ Uzturiet tīru savu darba vietu. Materiāla maisījumi ir īpaši bīstami. Vieglo metālu putekļi var aizdegties vai izraisīt sprādzienu.
■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).
■ Nekad negrieziet un neslīpējiet vieglos metālus, kuru magnija sastāvs ir lielāks par 80%. Ugunsbīstamība!
■ Pirms ekspluatācijas pārbaudiet slīpēšanas instrumentu pareizu montāžu un nostiprinājumu. leslēdziet ierīci uz 30 sekundēm bez slodzes!
■ Nekavējoties pārtrauciet izmēginājuma palaidi lielas vibrācijas vai citu bojājumu konstatēšanas gadījumā.
Cēloņa konstatēšanai pārbaudiet mašīnu.
■ Pirms elektroinstrumenta nolikšanas izslēdziet elektroinstrumentu un ľaujiet veikt izskrējienu.
■ Elektroinstrumentu nedrīkst iespīlēt skrūvspīlēs.
■ Tīkla kabelim vienmēr jāatrodas aiz elektroinstrumenta.
Citi drošības norādījumi
■ Izmantojiet tikai tādu pagarinātāju, kurš piemērots lietošanai ārpus telpām.
■ lerīces apzīmēšanai izmantojiet tikai uzlīmes.
Neurbiet korpusā caurumus.
■ Tīkla spriegumam jāsaskan ar sprieguma datiem uz firmas plāksnītes.
Trokšni un vibrācija
Trokšnu un svārstību koeficienti tika noteikti atbilstoši EN 62841.
Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:
| Skaņas spiediens L_pA [dB(A)] | Skaņas jauda L_WA [dB(A)] | |
| ORE 3–150 EC | 79 90 | |
| ORE 5–150 EC | 79 90 | |
| Nedrošība K = 3 dB | ||
Svārstību summārā vērtība:
| Emisijas koeficients a_h [m/s2] | |
| ORE 3–150 EC | 5 |
| ORE 5–150 EC | 5 |
| Nedrošība K = 1,5 m/s2 |
BRĪDINĀJUMS!
Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.
NORĀDĪJUMS!
Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 62841 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.
Tas ir piemērots ari iepriekšējai svārstību slodzes novērtēšanai.
Dotais svārstību līmenis parāda galvenos
elektroinstrumenta izmantošanas veidus.
Bet, ja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes.
Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.
Precīzai svārstību slodzes noteikšanai jānem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā. Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.
Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.
UZMANĪBU!
Škaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.
Tehniskā informācija
| ORE 3–150 EC ORE 5–150 EC | |||
| Ierīces modelis Ekscentra slīpmašīna | |||
| Spriegums V/Hz 220-240 | |||
| Patērējamā jauda W 400 | |||
| Svārstību kontūra diametrs mm 3 5 | |||
| Apgriezienu skaits tukšgaitā | min^-1 | 6.000–10.000 6.000–10.000 | |
| Tukšgaitas svārstību koeficients | min^-1 | 12.000–20.000 12.000–20.000 | |
| Slīpēšanas plāksnes forma Apaļš | |||
| Slīpēšanas plāksnes izmērs mm ∅ 150 | |||
| Svars (bez kabeļa) kg 1,4 | |||
| Aizsargklase | II/☐ | ||

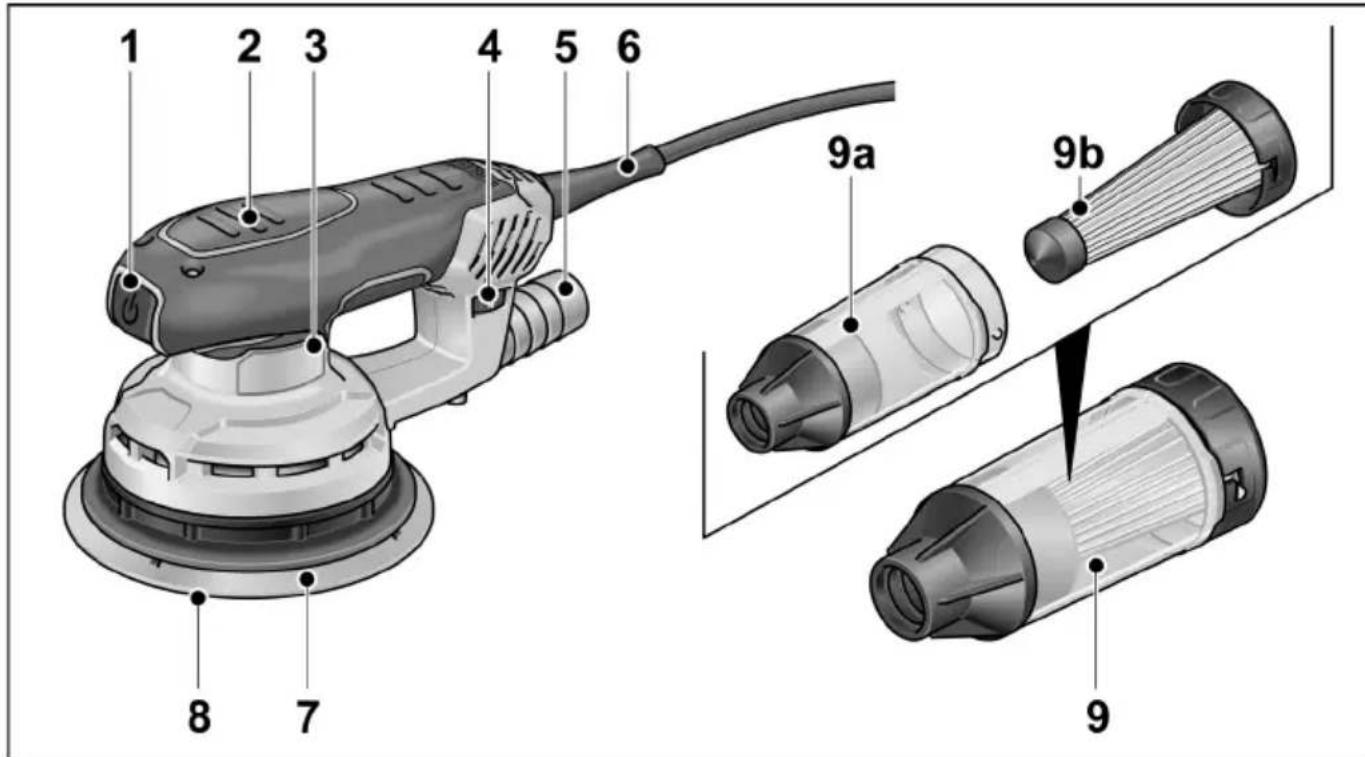

Iss apskats
2 Izolētas virsmas
3 Firmas plāksnīte
4 lestatīšanas disks
svārstību koeficienta regulēšanai
5 Nosūcējuzgalis
6 4,0 m tikla kabelis ar tikla kontaktdakšu
7 Slīpēšanas plāksnes
8 S l i p r i p a
9 Mikrofiltra patrona
a) Korpuss
b) Filtra ieliktnis ar vāku
Lietošanas noteikumi
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.
Pirms ekspluatācijas
Izņemiet no iepakojuma elektroinstru-mentu un pārbaudiet piegādes kom-plekta pilnību un transportēšanas bojājumus.

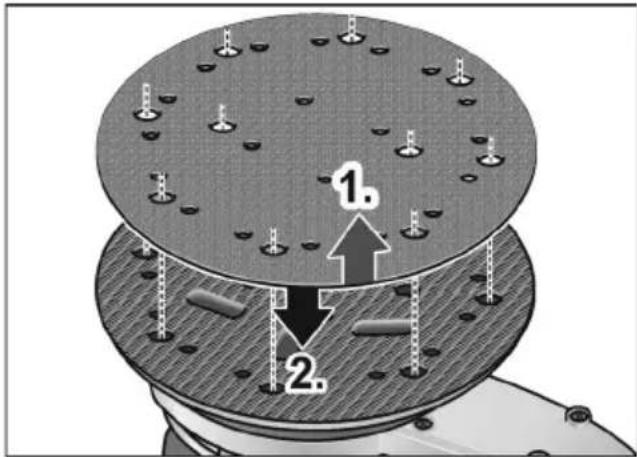

Slīpripas uzlikšana/nomainišana
Slīpēšanas plāksnei ir paredzēts stiprinā-jums ar lipekli, tāpēc tā paredzēta tikai tādu slīpripu izmantošanai, kuras stiprina ar lipekli.
■ Atvienojiet kontaktdakšu.
■ Ja nepieciešams, notīriet slīpēšanas plāksni no lieliem piesārņojumiem.
■ Uzlieciet jaunu slīpripu (2). Slīpripas caurumiem jāsakrīt ar slīpēšanas plāksnes caurumiem.
■ Viegli piespiežot, piestipriniet slīpripu ar lipekli pie slīpēšanas pamatnes.
Puteklu nosūkšana
Obligāti izmantojiet elektroinstrumentu ar nosūkšanas sistēmu.
Ar to tiek novērsta darba gaisa augstā putekļu slodze un samazināta darbavietas piesārņošana ar netīrumiem.
Slīpēšanas putekļi tiek nosūkti tieši no berzes vietas caur slīpēšanas plāksnes nosūcējkanāliem.
Elektroinstrumentu var izmantot ar integrētu nosūcēju vai pieslēgtu nosūcējiekārtu.

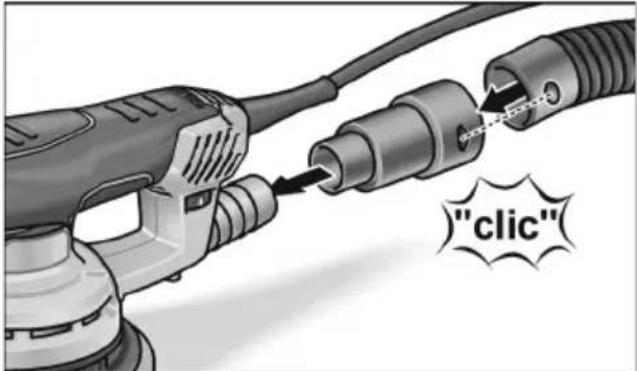

Nosūkšana ar ārējo nosūcējiekārtu
■ Nosūcēja pāreju uzbīdiet līdz galam uz nosūcējuzgaļa.
■ Nosūcējšlūteni pievienojiet pie nosūcēja pārejas.
■ Pieslēdziet uzsūkšanas šlūteni pie nosūcējiekārtas. levērojiet nosūcējiekārtas lietošanas pamācības noteikumus!
i NORĀDĪJUMS!
Lai novērstu ierīces piesūkšanos pie sagataves virsmas, nepieciešama atbilstoši samazinātas sūcēja piesūkšanas jaudas nostādīšana.

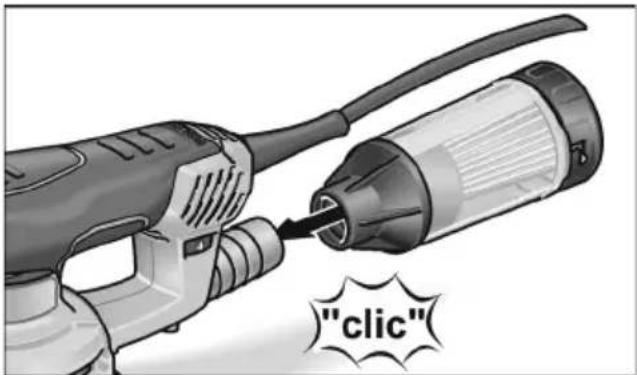

Nosūkšana ar mikrofiltra patronu
■ Mikrofiltra patronu uzbīdiet uz nosūcē-juzgaļa līdz galam.
Lai nodrošinātu optimālu nosūkšanu, laikus iztukšojiet mikrofiltra patronu!
Regulāri tīriet filtra elementu.

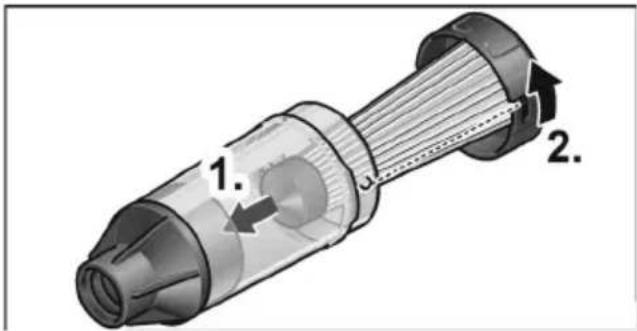

■ Mikrofiltra patronu noņemiet no nosūcē- juzgaļa ar rotējošām kustībām.
■ Noņemiet vāku (bajonetes savienojums) un izņemiet kopā ar filtra elementu.
- Filtra elementu izdauziet uz cietas pamatnes.
Plāksnītes notīriet ar mīkstu suku.
■ Iztukšojiet mikrofiltra patronas korpusu.
■ Mikrofiltra patronu atkal uzmontējiet.

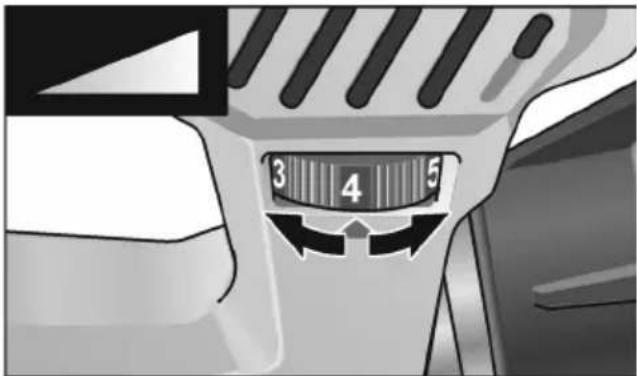

Svārstību koeficienta regulēšana
Ar to iespējama slīpēšanas ātruma optimāla pielāgošana attiecīgajam materiālam un darba apstākliem.

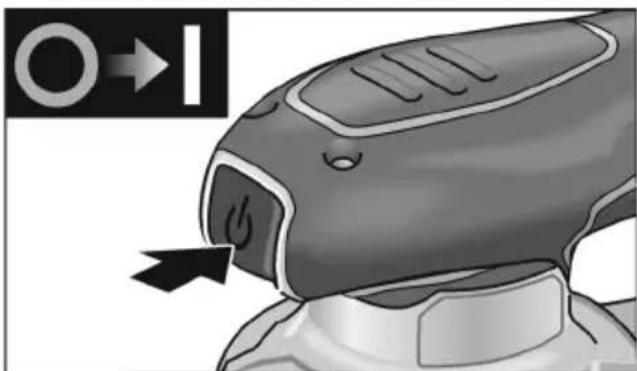

leslēgšana un izslēgšana
■ leslēdziet vai izslēdziet elektroierīci, nospiežot ieslēgšanas/izslēgšanas slēdzi.
Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties.
Darba norādījumi
BRĪDINĀJUMS!
Satveriet elektroinstrumentu tikai pie izolētajām roktura vietām.
UZMANĪBU!
Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

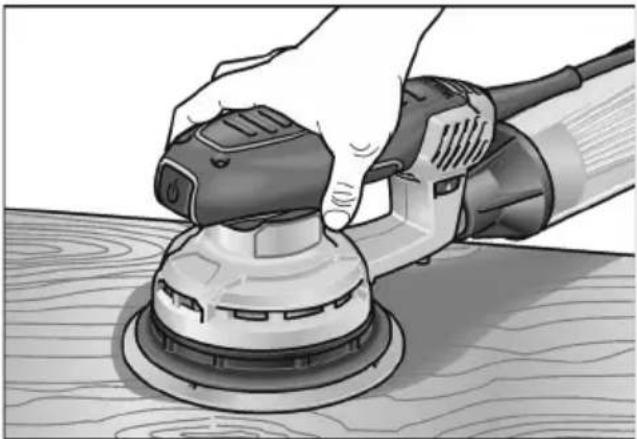

■ leslēdziet slīpēšanas instrumentu un ar visu slīpripu uzlieciet uz apstrādājamās ripas.
- Ar vienmērīgu spiedienu pārvietojiet pa materiālu.
■ Slīpēšanas rezultāts lielā mērā atkarīgs no pareizās slīpripas, svārstību koeficienta un piespiešanas spiediena izvēles.
■ Nomainiet slīpripas savlaicīgi.
- Ar pārāk liela piespiediena paaugstināšanu netiek sasniegta augstāka slīpēšanas jauda, bet gan lielāka elektroinstrumenta un abrazīvā materiāla nodilšana.
Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.
Tehniskā apkope un kopšana
BRĪDINĀJUMS!
Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontakt-dakšu.
Tīrīšana
■ Regulāri tīriet ierīci un ventilācijas spraugas.
■ Regulāri izpūtiet caur ventilācijas spraugām ar sausu saspiesto gaisu korpusa iekšpusi ar motoru.
Korpuss
i NORĀDĪJUMS!
Neatskrūvējiet korpusa skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.
Remontdarbi
Remontdarbus jäveic tikai ražotāja autorizētā klientu servisa darbnīcā.
Rezerves daļas un aprīkojums
Citas slīpripas dažādam pielietojumam un citu aprīkojumu skatiet ražotāja katalogā. Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com
Norādījumi par likvidēšanu
BRĪDINĀJUMS!
Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tikla kabeli.
Tikai ES valstim
Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.
Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu škirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.
i NORĀDĪJUMS!
Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.
CE-Atbilstība
Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:
EN 62841 atbilstoši direktīvu 2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem.
Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Atbildības izslēgšana
Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ.
Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, ierīci neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
