| Typ produktu | Uhlová brúska (brúska) |
| Značka | HiKOKI |
| Model | G13VE2 |
| Menovité napätie | 230 V~ |
| Menovitý výkon | 1320 W |
| Rozsah rýchlosti | 2500 – 8500 min⁻¹ (variabilný) |
| Maximálny priemer kotúča | 125 mm |
| Otvor kotúča | 22,23 mm |
| Maximálna hrúbka kotúča | 6 mm |
| Hmotnosť (podľa EPTA) | 2,4 kg |
| Elektronické funkcie | Postupný štart, ochrana proti opätovnému spusteniu, udržiavanie konštantnej rýchlosti, ochrana proti preťaženiu a prehriatiu, kontrola spätného získavania otáčok |
| Súčasťou balenia príslušenstvo | Ochrana kotúča, ochranný klip, bočná rukoväť, kľúč |
| Hladina akustického tlaku | 87 dB(A) (neistota K=3 dB(A)) |
| Hladina akustického výkonu | 95 dB(A) (neistota K=3 dB(A)) |
| Vibrácie (brúsenie) | 5,3 m/s² (neistota K=1,5 m/s²) |
| Vibrácie (rezanie) | 5,4 m/s² (neistota K=1,5 m/s²) |
| Údržba filtra | Pravidelné čistenie jemnou kefou alebo vzduchovou pištoľou; výmena v prípade poškodenia |
| Záruka | V súlade s národnými predpismi; záruka pokrýva výrobné chyby (okrem zneužitia) |
Často kladené otázky - G13VE2 HiKOKI
Otázky používateľov k G13VE2 HiKOKI
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Drvič vo formáte PDF zadarmo! Nájdite svoj návod G13VE2 - HiKOKI a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. G13VE2 značky HiKOKI.
NÁVOD NA OBSLUHU G13VE2 HiKOKI
Deklarovaná hodnota vibrácií a deklarovaná hodnota emisií hluku boli namerané v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnanie jedného náradia s druhým.
Môžu sa použit aj na predbežné určenie pôsobenia.
OPOZORILO

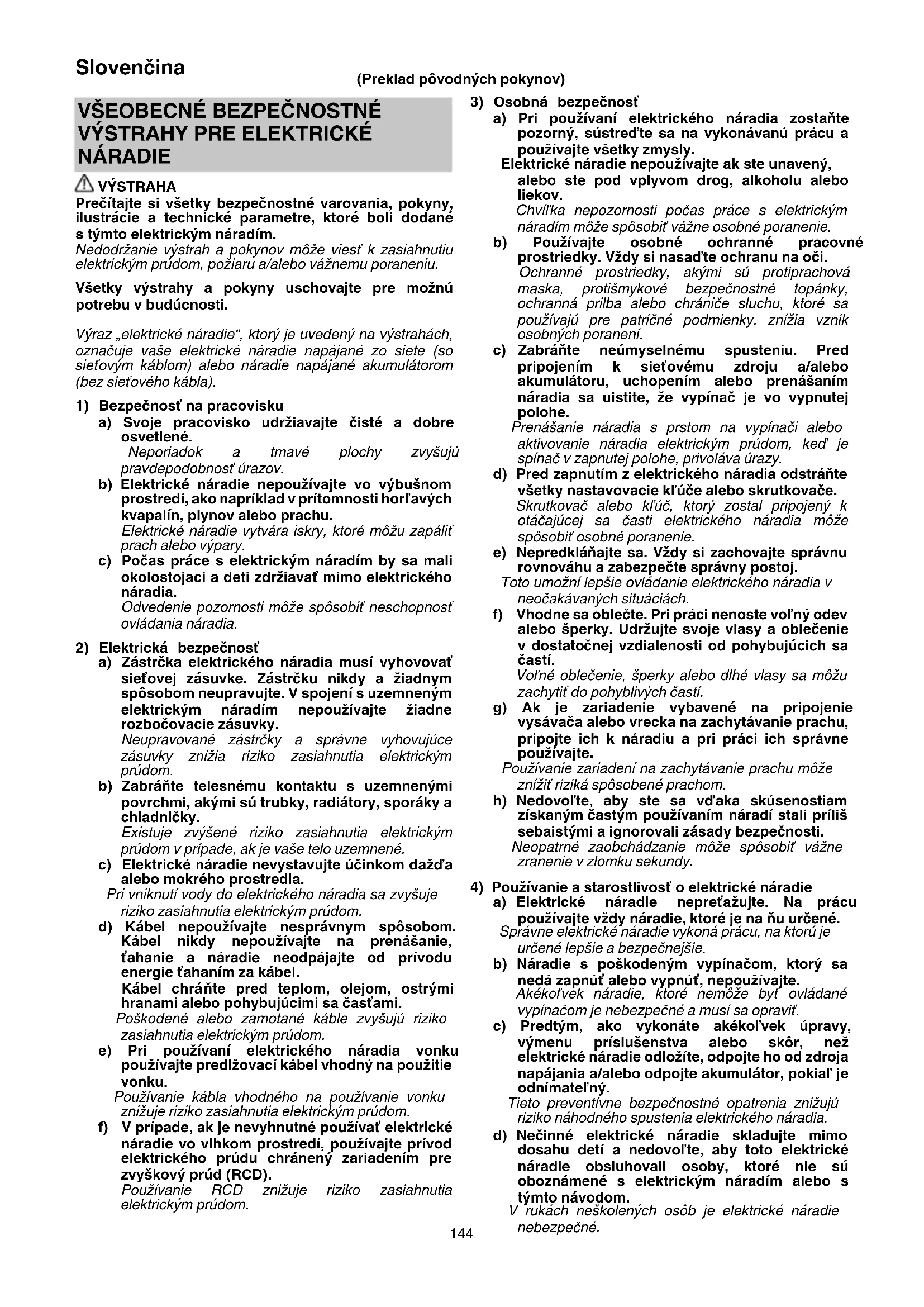

Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.
Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, poziaru a/alebo vážnemu poraneniu.
Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.
Výraz „elektrické náradie“, ktorý je uvedený na výstrahách, označuje vaše elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).
a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horl'avých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.
a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.
b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.
Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.
c) Elektrické náradie nevystavujte účinkom dažď a alebo mokrého prostredia.
Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.
d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie a náradie neodpájajte od prívodu energie t'ahaním za kábel.
Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.
Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.
e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.
Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.
f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený zariadením pre zvyškový prúd (RCD).
Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.
a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov.
Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit vážne osobné poranenie.
b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.
Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.
c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.
Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.
d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kl'úče alebo skrutkovače.
Skrutkovač alebo klůč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.
e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.
Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.
f) Vhodne sa oblečte. Pri práci nenoste volný odev alebo šperky. Udržujte svoje vlasy a oblečenie v dostatočnej vzdialenosti od pohybujúcich sa častí.
Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.
g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.
Používanie zariadení na zachytávanie prachu môže znížit riziká spôsobené prachom.
h) Nedovol'te, aby ste sa vd'aka skúsenostiam získaným častým používaním náradí stali príliš sebaistými a ignorovali zásady bezpečnosti.
Neopatrné zaobchádzanie môže spôsobit' vážne zranenie v zlomku sekundy.
4) Používanie a starostlivost' o elektrické náradie
a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ßu určené.
Správne elektrické náradie výkoná prácu, na ktorú je určené lepšie a bezpečnejšie.
b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.
Akékol'věk náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opravit.
c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo odpojte akumulátor, pokial' je odnímatel'ný.
Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.
e) Vykonávajte údržbu elektrického náradia a príslušenstva. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit' činnosť elektrického náradia. V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opraviť.
Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.
f) Rezný nástroj udržiavajte ostrý a čistý.
Správne udržiavaný rezný nástroj s ostrými britmi je menej náchylný na zablokovanie a je l'ahšie ovládatel'ný.
g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.
Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.
h) Rukoväte a uchopovacie povrchy uchovávajte v suchu, čistote a neznečistené olejmi a mazivom.
Klzké rukoväte a uchopovacie povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
5) Servis
a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.
Zabráňte prístupu detí a nezainteresovaných osôb.
Ked' náradie nepoužívate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.
BEZPEČNOSTNÉ VÝSTRAHY SPOLOČNÉ PRE ČINNOSTI BRÚSENIA A ROZBRUSOVANIA
a) Toto elektrické náradie je určené na prevádzku ako brúska alebo rezné náradie. Prečítajte si všetky bezpečnostné varovania, pokyny, ilustrácie a technické parametre, ktoré boli dodané s týmto elektrickým náradím.
Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.
b) Činnosti ako je pieskovanie, brúšenie drôtenou kefou, leštenie alebo vyrezávanie otvorov neodporúčame vykonávať týmto elektrickým náradím.
Vykonávanie prevádzky, na ktorú nebolo elektrické náradie určené môže predstavovať nebezpečenstvo a môže spôsobit' poranenie osób.
c) Toto elektrické náradie neprestavujte tak, aby fungovalo spôsobom, ktorý nie je špeciálne navrhnutý a špecifi kovaný výrobcom náradia.
Takáto prestavba môže mať za následok stratu kontroly a spôsobit' vážne zranenie osôb.
d) Nepoužívajte príslušenstvo, ktoré nebolo špeciálne navrhnuté a špecifi kované výrobcom náradia.
To, že dokážete príslušenstvo pripojiť k svojmu elektrickému náradiu, ešte nezaručuje bezpečnú prevádzku.
e) Menovitá rýchlost' príslušenstva musí byt minimálne rovnaká, ako je maximálna rýchlost' označená na elektrickom náradí.
Príslušenstvo, ktoré má vyššiu rýchlost sa môže zlomit a vyletiet.
f) Vonkajší priemer a hrúbka vášho príslušenstva musí mať kapacitu, ktorá je stanovená pre vaše elektrické náradie.
Príslušenstvo, ktoré nemá správnu vel'kosť, nemôže byt dostatočne chránené a ovládané.
g) Rozmery upevnenia príslušenstva musia zodpovedať rozmerom montážneho príslušenstva elektrického náradia.
Príslušenstvo, ktoré nepasuje na montážne vybavenie elektrického náradia, vyjde z rovnováhy, nadmerne vibruje a môže spôsobit stratu ovládania.
h) Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo, ako napríklad brúsne kotúče na odštiepenia a praskliny, nadmerné opotrebovanie, drôtenú kefu na uvol'nenie alebo popraskané káble. Ak vám elektrické náradie alebo príslušenstvo spadne, skontrolujte ich na poškodenia a namontujte nepoškodené príslušenstvo. Po kontrole a montáži príslušenstva postavte seba aj okolostojacich mimo rovinu otáčajúceho sa príslušenstva a jednu minútu nechajte elektrické náradie bežať maximálnou rýchlosťou na vol'nobehu.
Poškodené príslušenstvo sa počas tohto skúšobného chodu zvyčajne odlomí.
i) Nasad'te si osobné ochranné pracovné pomôcky. V závislosti od aplikácie použite zváračský štit alebo ochranné okuliare. Ak je to vhodné, nasad'te si protiprašný respirátor, chrániče sluchu, rukavice a pracovnú zásteru vhodnú na zastavenie malého brúsneho materiálu alebo úlomky obrobku.
Ochrana zraku musí byť schopná zastaviť lietajúce úlomky, ktoré sa tvoria pri rôznych činnostiach. Protiprašná maska alebo respirátor musí byť schopná filtrovať čiastočky, ktoré sa tvoria počas vašej práce. Dlhšie vystavenie vysokému intenzívnemu hluku môže spôsobit stratu sluchu.
j) Okolostojacich udržujte v bezpečnej vzdialenosti od pracovnej oblasti. Každý, kto vstúpi do pracovnej oblasti musí mať na sebe osobné ochranné pracovné prostriedky.
Ulomky obrobku alebo zlomeného príslušenstva môže vyletiet a spôsobit poranenie za bezprostrednou oblastou prevádzky.
k) Elektrické náradie držte len za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom.
Pri kontakte rezného príslušenstva s „nabitým“ vodičom, môže „nabit“ odkryté kovové časti elektrického nástroja a spôsobit úraz obsluhy elektrickým prúdom.
I) Kábel umiestnite mimo roztočeného príslušenstva.
Ak stratíte nad zariadením kontrolu, kábel by sa mohol prerezať alebo zachytit a vaša ruka alebo rameno by mohli byť vtiahnuté do roztočeného príslušenstva.
m) Elektrické náradie neskladajte, kým sa príslušenstvo úplne nezastaví.
Roztočené príslušenstvo sa môže zachytit o povrch a vytiahnut' elektrické náradie mimo vašej kontroly.
n) Elektrické náradie nespúšťajte, ked' ho držíte pri svojom boku.
Náhodný kontakt s roztočeným príslušenstvom by mohol zachytit vaše oblečenie, čo bude viest k jeho zarezaniu do vašho tela.
Ventilátor motora vtiahne prach do vnútra puzdra a nadmerné nazbieranie kovového prášku môže spôsobit' nebezpečenstvo poranenia elektrickým prúdom.
q) Nepoužívajte príslušenstvo, ktoré vyžaduje kvapalné chladivá.
Použitie vody alebo iného kvapalného chladiva môže viest k usmrteniu elektrickým prúdom alebo potraseniu elektrickým prúdom.
SPÄTNÝ NÁRAZ A PRÍSLUŠNÉ VAROVANIA
Spätný náraz je náhla reakcia na zaklinený alebo zaseknutý otáčajúci sa kotúč, podpornej podložky, kefy alebo iného príslušenstva. Zaklinenie alebo zachytenie spôsobuje rýchle zastavenie otáčajúceho sa príslušenstva, ktoré následne spôsobí nútený pohyb nekontrolovaného náradia v smere proti otáčaniu príslušenstva v bode uviaznutia.
Napríklad, ak sa v obrobku zakliní alebo zachytí brúsny kotúč, okraj kotúča, ktorý vošiel do bodu uviaznutia sa môže zaryť do povrchu materiálu a spôsobit’ vysunutie alebo vymrštenie kotúča. Kotúč môže odskočit’ smerom k alebo od operátora, záleží od smeru pohybu kotúča v bode zaklinenia. Brúsne kotúče sa za takýchto podmienok môžu aj zlomiť.
Spätný náraz je výsledok nesprávneho použitia a/alebo nesprávneho prevádzkového postupu alebo podmienok a môžete sa mu vyhnút, ak budete dodržiavať nižšie uvedené bezpečnostné opatrenia.
a) Elektrické náradie držte pevne obidvomi rukami a svoje telo a rameno umiestnite tak, aby ste odolali silám spätného nárazu. kvôli maximálnej kontrole nad spätným nárazom alebo nad reakciou krútiaceho momentu počas spúštania vždy používajte pomocnú rukovat', ak je dodaná.
Operátor dokáže ovládať reakcie krútiaceho momentu alebo sily spätného nárazu, ak sú vykonané správne opatrenia.
b) Nikdy neumiestňujte svoju ruku do blízkosti otáčajúceho sa príslušenstva.
Príslušenstvo by sa mohlo prerezať cez vašu ruku spätným nárazom.
c) Svoje telo neumiestňujte do oblasti, kde sa bude pohybovať elektrické náradie v prípade spätného nárazu.
Spätný náraz bude poháňať náradie v smere proti pohybu kotúča v bode zachytenia.
d) Pri práci v rohoch, ostrých okrajoch, atd'. bud'te mimoriadne opatrní. Vyhnite sa odskakovaniu a zachyteniu príslušenstva.
Rohy, ostré okraje alebo odskakovanie majú tendenciu zachytit' otáčajúce sa príslušenstvo a spôsobit' stratu kontroly alebo spätný náraz.
e) Nepripájajte pílový ră'azový kotúč na drevo, segmentový diamantový kotúč s obvodovou medzerou väčšou ako 10 mm alebo ozubený pílový kotúč.
Takéto listy spôsobujú časté spätné nárazy a stratu kontroly.
BEZPEČNOSTNÉ VÝSTRAHY CHARAKTERISTICKÉ PRE ČINNOSTI BRÚSENIA A ROZBRUSOVANIA
a) Používajte iba také typy kotúčov, ktoré sú odporúčané pre vaše elektrické náradie a špecifický kryt určený pre vybraný kotúč.
Kotúče, pre ktoré nebolo elektrické náradie určené, nemôžu byť dostatočne chránené a sú nebezpečné.
b) Povrch brúsneho kotúča s vypuklým stredom musí byť namontovaný pod úrovňou ochranného krytu.
Nesprávne namontovaný kotúč, ktorý presahuje úroveň ochranného krytu, nemôže byť primerane chránený.
c) Kryt musí byť pevne pripojený k elektrickému náradiu a umiestnený tak, aby poskytoval maximálnu bezpečnosť t ak, aby bolo smerom k operátorovi nechránených čo najmenej kotúčov.
Kryt pomáha chránit' operátora pred úlomkami z poškodeného kotúča, pred náhodným kontaktom s kotúčom a iskrami, ktoré môžu spôsobit' vznietenie odevu.
d) Kotúče sa môžu používať len na špecifikované aplikácie.
Brúsne rezné kotúče sú určené na brúsenie obvodom. Bočné sily aplikované na tieto kotúče môžu spôsobit' ich roztrieštenie.
e) Vždy používajte nepoškodené príruby so správnym priemerom a vel'kosťou pre vybraný kotúč.
Správne príruby podopierajú kotúče a tým znižujú možnosť zlomenia kotúča. Príruby pre rezné kotúče môžu byť odlišné od prírub pre brúsne kotúče.
f) Nepoužívajte opotrebované kotúče z väčších elektrických náradí.
Kotúč určený pre väčšie elektrické náradie nie je vhodný pre vyššie rýchlosti menšieho náradia a môže prasknút.
g) Pri použití duálnych kotúčov vždy používajte správny kryt pre vykonávanú aplikáciu.
Nepoužitie správneho krytu nemusí zabezpečit požadovanú úroveň ochrany, čo môže viest' k vážnemu zraneniu.
DODATOČNÉ BEZPEČNOSTNÉ VÝSTRAHY CHARAKTERISTICKÉ PRE ČINNOSTI BRÚSENIA A ROZBRUSOVANIA
a) Nedovol'te, aby sa rezné koleso zaseklo ani naň nevyvíjajte nadmerný tlak. Nepokúšajte sa o nadmernú híbku rezu.
Premáhanie kotúča zvyšuje zaťaženie a sklon ku stáčaniu alebo zasekávaniu kotúča v reze a možnosť spätného nárazu alebo zlomeniu kotúča.
b) Svoje telo neumiestňujte do roviny a za otáčajúci sa kotuč.
Ak sa kotúč v bode prevádzky pohybuje od vášho tela, možný spätný náraz môže popohnať otáčajúci sa kotúč a elektrické náradie priamo na vás.
c) Ak sa kotúč zasekne alebo ak z akéhokol'vek dôvodu prerušíte rezanie, vypnite elektrické náradie a držte ho bez pohnutia, až kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte odstránit rezný kotúč z rezu ked' je kotúč v pohybe, v opačnom prípade sa môže vyskytnúť spätný náraz.
Vyšetrite a vykonajte nápravné činnosti na odstránenie príčiny zachytávania kotúča.
d) Činnosť rezania nezačínajte znovu v obrobku. Počkajte, kým kotúč nedosiahne plnú rýchlost a opatrne znovu vojdite do rezu.
Kotúč sa môže zaseknút, vyjsť alebo spôsobit spätný náraz, ak elektrické náradie znovu spustíte v obrobku.
e) Pre minimalizovanie nebezpečenstva zaklinenia a spätného nárazu podoprite panely alebo akýkol'vek nadmerne vel'ky obrobok.
Vel'ké obrobky majú tendenciu prehnutia sa pod vlastnou váhou. Pod obrobok musíte umiestniť podpery blízko línie rezu a blízko okraja obrobku na obidvoch stranách kotúča.
f) Pri rezaní „do vrecka“ do existujúcich stien alebo iných zakrytých miest bud’te mimoriadne opatrní.
Vyčnievajúci kotúč môže prerezať plynové alebo vodovodné trubky, elektrickú kabeláž alebo objekty, ktoré môžu spôsobit' spätný náraz.
g) Nepokúšajte sa o zakrivené rezanie.
Prílišné namáhanie kotúča zvyšuje zaťaženie a sklon ku stáčaniu alebo zachyteniu kotúča v reze a možnosť spätného nárazu alebo zlomenia kotúča, čo môže viest k vážnemu zraneniu.
VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY PRE BRÚSKY
- Pevne pripevnite bočnú rukovat, držte kryt a bočnú rukovat obidvomi rukami a pevne podoprite teleso nástroja. (Obr. 2)
- Skontrolujte, či je rýchlost vyznačená na kotúči rovnaká alebo väčšia ako menovitá rýchlost brúsky.
- Skontrolujte, či sú rozmery kotúča kompatibilné s brúskou
- Pred použitím skontrolujte brúsny kotúč. Nepoužívajte odštiepené, prasknuté alebo inak poškodené výrobky.
- Skontrolujte, či sú namontované kotúče a body pripevnené v súlade s pokynmi výrobcu.
- Ak sú s lepeným brúsnym produktom dodané a ak sa vyžadujú, skontrolujte, či je použitý pijavý papier.
– Pred použitím skontrolujte, či je brúsny produkt správne pripevnený a dotiahnutý a nechajte náradie 30 sekúnd bežať naprázdno v bezpečnej polohe. Ak spozorujete veľké vibrácie alebo iné poruchy, okamžite náradie zastavte. Ak sa vyskytne takýto prípad, skontrolujte stroj a stanovte príčinu. - Ak je náradie vybavené krytom, nikdy nepoužívajte náradie bez tohto krytu.
- Nikdy nepoužívajte samostatné redukčné vložky alebo adaptéry, aby ste prispôsobili vel'ký otvor brúsneho kotúča.
- Pri náradiach, ku ktorým má byť pripevnený kotúč so závitovým otvorom sa uistite, že závit v kotúči je dostatočne dlhý na prijatie dlžky vretena.
– Rezný kotúč nepoužívajte na bočné brúsenie. - Zabezpečte aby iskry, ktoré sa tvoria pri použivaní, nepredstavovali nebezpečenstvo. t.j. aby nezasahovali osoby alebo nevznietili horľavé látky.
- Pri práci v prašných podmienkach skontrolujte, či sú ventilačné otvory čisté. Ak bude nevyhnutné prach vyčistiť, najskôr odpojte náradie od napájania zo siete (použite nekovové predmety) a vyhnite sa poškodeniu interných dielov.
- Vždy používajte ochranu zraku a sluchu. Mali by ste mať oblečené aj d'alšie osobné ochranné pracovné prostriedky, ako napríklad protiprašný respirátor, rukavice, prilbu a zásteru.
- Dávajte pozor na kotúč, ktorý sa neprestane otáčat' po vypnutí zariadenia.
- Pri použití dvojúčelových (kombinované brúsne a rozbrusovacie kotúče) používajte iba kryt kotúča typu A. (Pozrite si stranu 176)
- Pri použití krytu kotúča typu A na bočné brúsenie môže kryt zasahovať do obrobku a spôsobít tak zlú kontrolu.
- Pri použití krytu kotúča typu B na rezanie s lepenými rezacími kotúčmi existuje zvýšené riziko vystavenia emitovaným iskrám a časticiam, ako aj vystavenia úlomkom kotúča v prípade prasknutia kotúča.
- Pri použití krytu kotúča typu A, B na rezanie alebo bočné brúšenie v betóne alebo murive existuje zvýšené riziko vystavenia prachu a straty kontroly vedúcej k spätnému rázu.
- Nepoužívajte žiadne segmentové diamantové rezacie kotúče so segmentovými štrbinami > 10 mm. Povolené sú len záporné segmentové uhly rezania.
- Obrobok sa musí položit naplocho a zaistiť proti kízaniu, napr. pomocou svoriek. Veľké obrobky sa musia dostatočne podopriet.
- Dodržiavajte technické údaje výrobcu náradia alebo príslušenstva. Kotúče chráně pred mastnotou alebo nárazmi.
- Príslušenstvo musíte skladovať a manipulovať s ním opatrne v súlade s pokynmi výrobcu.
⚠️ VÝSTRAHA
- Pri použití rezacieho kotúča nezabudnite nasadit' kryt kotúča typu A.
- Pri použití brúsneho kotúča nezabudnite nasadit' kryt kotúča typu B.
- Z bezpečnostných dôvodov používajte iba kotúčový kryt dodaný pre príslušné príslušenstvo. Použitie nesprávneho kotúčového krytu môže viest k strate kontroly a vážnym zraneniam. Pozrite tiež stranu 176.
ĎALŠIE BEZPEČNOSTNÉ VAROVANIA
- Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.
- Škontrolujte, či je vypínač v polohe OFF (VYP.). Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viest k vážnym nehodám.
- Ak je pracovná oblašť mimo zdroja napájania, použite predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.
- Postarajte sa, aby bol zvolený brúsny kotúč so stredovým vybraním správneho typu, neobsahujúci praskliny ani povrchové chyby. Taktiež sa postarajte, aby bol brúsny kotúč správne namontovaný a jeho matica riadne dotiahnutá.
- Pred zapnutím elektrického náradia skontrolujte, či nie je zapnuté tlačidlo a to tak, že tlačidlo dva alebo trikrát stlačíte.
- Aby ste predlžili životnosť stroja a zabezpečili prvotriedne dokončenie je dôležité, aby ste stroj nepreťažovali a nevyvíjali naň príliš veľký tlak. Vo väčšine aplikácií je samotná hmotnosť stroja dostatočná na účinné brúsenie. Príliš veľký tlak bude viest’ k zníženej rýchlosti otáčania, nekvalitnému povrchovému dokončeniu a preťaženiu, ktoré môže znížit životnosť stroja.
- Kotúč sa neprestane otáčat po vypnutí prístroja. Po vypnutí stroj neukladajte, kým sa stlačený stredový kotúč úplne nezastaví. Okrem tomu, že sa vyhnete vážnym úrazom vám toto bezpečnostné opatrenie zníži množstvo prachu a triesok nasatých do stroja.
- Ak stroj nepoužívate, mali by ste odpojit zdroj napájania.
- Pred montázou a demontázou stlačeného stredového kotúča skontrolujte, či je vypínač v polohe OFF (VYP.) a zástrčku príslušenstva odpojte od zásuvky, aby ste sa vyhli vážnym nehodám.
- Ked' sa toto náradie používa pri akejkol'vek hodnote okrem plnej rýchlosti otáčok (stupnica otočného voliča nastavená na hodnote 6), nie je možné dostatočne chladit motor kvôli zníženému počtu otáčok. Mohlo by to viest' k riziku spálenia a poškodenia motora ešte pred uvedením mechanizmu ochrany proti preťaženiu do činnosti.
Náradie používajte tak, že ho zl'ahka pritlačíte k povrchu materiálu v prípade, že ho používate pri akejkoľvek hodnote okrem plnej rýchlosti otáčok (stupnica otočného voliča nastavená na hodnote 6). - Opatrnost pri používaní blízko zváracieho zariadenia Pri použití brúsky v bezprostrednej blízkosti zváracieho zariadenia môže dôjst k nestabilite rýchlosti otáčok. Nepoužívajte brúsku blízko zváracieho zariadenia.
- RCD
Odporúčame vám, aby ste vždy používali prúdový chránič s 30 mA menovitým zvyškovým prúdom.
Slovenčina
- Pri prevádzke nepoužívajte jednosmerný napájací zdroj, zosilňovač, alebo akýkol'vek iný typ transformátora. Ak tak urobíte, môže dôjsť nielen k poškodeniu brúsky, ale aj k nehode.
- Niektoré mobilné generátory nemusia byť použitel'né so zariadením.
NÁZVY DIELOV (Obr. 1–Obr. 13, Strana 176)
| 1 | Motor Nárazník krytu kotúča | |
| 2 | Typový štítok Zárez na telése | |
| 3 | Tlačidlo Otvor krytu kotúča | |
| 4 | Bočná rukovát Nárazník páky | |
| 5 | Kryt prevodovky Podložka klotúča | |
| 6 | Stlačený stredový kotúč(predáva sa samostatne) | 21 Matica kotúča |
| 7 | Kryt kotúča bez nástroja | 22 Klúč |
| 8 | Spínač | 23 Rozbrusovací kotúč(predáva sa samostatne) |
| 9 | Plášť | 24 Diamantový kotúč(predáva sa samostatne) |
| 10 | Kryt koncovej časti Sieťováha | |
| 11 | Filter Mäkká kefa | 26 |
| 12 | Volič | 27 Diamantový miskový kotúč(predáva sa samostatne) |
| 13 | Svorka krytu(pri baleni sa montuje na kryt kotúča) | 28 Adaptér na zbieranie prachu(Pre diamantový miskový kotúč)(predáva sa samostatne) |
| 14 | Jazýčky svorky krytu(2 miesta) | 29 Adaptér na zbieranie prachu(Pre diamantový kotúč)(predáva sa samostatne) |
| 15 | Páka |
SYMBOLY
VÝSTRAHA
Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.
 | Nie na odrezávaniePri použití rezacieho kotúča nezabudnitenasadiť kryt kotúča typu A.Pri použití krytu kotúča typu B na rezanie slepenými rezacími kotúčmi existuje zvýšenériziko vystavenia emitovaným iskrám ačasticiam, ako aj vystavenia úlomkom kotúča vprípade prasknutia kotúča. |
 | Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácimodpadom!Aby ste dodržali ustanovenia európskejsmernice 2012/19/EÚ o odpadovýchelektrických a elektronických zariadeniach a jejimplementáciu v zmysle národnej legislatívy,je potrebné elektrické náradie po uplynutíjeho doby životnosti separovať a doručit naenvironmentálne prijatel’né miesto recyklovania. |
| V Menovité napätie | |
| ~ | Striedavý prúd |
| n | Menovité otáčky |
| min-1 | Otáčky alebo reciprocita za minútu |
 | Zapnutie |
 | Vypnutie |
 | Zamknúť |
 | Odomknúť |
 | Odpojte zástrčku od elektrickej zásuvky |
 | Výstraha |
 | Náradie triedy II |
ŠTANDARDNÉ PRÍSLUŠENSTVO
Okrem hlavnej jednotky (1 jednotka) obsahuje balenie príslušenstvo, ktoré je uvedené na strane nižšie.
○ Kryt kotúča....1
○ Svorka krytu 1
○ Bočná rukovat......1
○ Klúč....1
Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.
POUŽITIE
○ Odstránenie odlievaných hrán a dokončenie rôznych typov ocelových, bronzových a hliníkových materiálov a odliatkov.
○ Brúšenie zvarených profilov alebo profilových rezov pomocou rezacieho horáka.
○ Brúsenie syntetických živíc, bridlice, tehál, mramoru atd'.
○ Rezanie syntetického betónu, kameňa, tehál, mramoru a podobných materiálov.
TECHNICKÉ PARAMETRE
| Model G13VE2 | ||
| Napätie | 230 V ~ | |
| Vstupný príkon 1320 W | ||
| Menovité otáčky 2500–8500 min | -1 | |
| Koliesko | Vonk. priem. 125 mm | |
| Priemer otvoru 22,23 mm | ||
| Hrúbka 6 mm | ||
| Obvodová rýchlost' | 80 | |
| Hmotnost*1 | 2,4 kg | |
(Vrátane krytu kotúča, podložky kotúča, matice kotúča a rukoväte; bez kábla)
Znižuje odskočenie proti operátorovi tým, že riadi počet otáčok počas spúštania.
O Ochrana pred spustením pri 0 napätí
Ochrana pred spustením pri nulovom napátí zabráni spusteniu elektrického nástroja po krátkodobom prerušní napájania počas pracovnej operácie.
○ Konštantná rýchlost
○ Ochrana proti preťaženiu
Táto ochranná funkcia vypne napájanie motora v prípade preťaženia motora alebo pri nápadnom spomalení rýchlosti otáčok počas prevádzky.
Ak bola funkcia proti preťaženiu aktivovaná, motor sa môže zastavit.
V takomto prípade uvol'nite vypínač na náradí a odstráňte príčinu preťaženia.
○ Funkcia kontroly obnovenia otáčania
Ked' sa motor zastaví z dôvodu preťaženia a príčina sa odstráni, motor automaticky pokračuje v prevádzke.
Ak sa počas brúsenia motor zastaví v dôsledku príliš silného zatlačenia brúsky, jemne zdvihnite teleso nástroja, aby sa znovu spustilo otáčanie.
Táto ochranná funkcia vypne napájanie motora a zastaví prevádzku náradia v prípade prehriatia motora počas prevádzky.
Ak bola funkcia proti prehriatiu aktivovaná, motor sa môže zastaviť.
V takomto prípade uvoľnite vypínač náradia a nechajte ho chladnút niekol’ko minút.
○ Aby sa zabránilo vypadnutiu rezného nástroja, brzda sa nespustí, ak je spínač uvoľnený ihned' po zapnutí.
○ Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
MONTÁŽ A OBSLUHA
| Činnosť | Obrázok | Strana |
| Pripevnenie a odstránenie svorky krytu*1 | 3 | 2 |
| Pripevnenie a nastavenie krytu kotúča*2 | 4 | 2 |
| Pripevnenie bočnej rukoväte | 5 | 3 |
| Montáž stlačeného stredového kotúča*3 *4 | 6 | 3 |
| Montáž rezného kotúča a diamantoveňo kotúča*3 *4 | 7 | 3 |
| Prevádzka spínača*5 | 8 | 3 |
| Uhol brúsenia a spôsob brúsenia*6 | 9 | 3 |
| Nastavenie počtu otáčok*7 | 10 | 4 |
| Rezanie*8 | 11 | 4 |
| Výber príslušenstva | — | 177 |
*1 Pripevnenie a odstránenie svorky krytu Pri odstraňovaní svorky krytu potiahnite za jazýčky. Pri upevňovaní svorky krytu dbajte na to, aby boli jej jazýčky (2 miesta) zaháknuté na okraji krytu kotúča.
*2 Pripevnenie a nastavenie krytu kotúča Kryt kotúča je možné nastaviť do optimálneho uhla pre prácu.
Pred použitím upevnite kryt kotúča na miesto, kde je jeho otvor zarovnaný s nárazníkom páky.
Nedostatočné utiahnutie by mohlo viest' k uvoľneniu matice kotúča, ked' sa počas zastavenia aktivuje brzda.
POZNÁMKA
Podložka kotúča je špecifická pre tento výrobok. Nepoužívajte ju pre žiaden iný výrobok.
*5 Po aktivovaní funkcie ochrany pred spustením pri nulovom napátí vráťte vypínač spät do polohy OFF a počkajte aspoň 1 sekundu, kým náradie znova spustíte.
*6 Uhol brúsenia a spôsob brúsenia Nástroj rovnomerne pritlačte na povrch a pohybujte ním tam a spät, aby sa povrch obrobku príliš nezahrial.
Hrubé brúšenie: pre dosiahnutie najlepších pracovných výsledkov umiestnite nástroj pod uhlom 15°–30°.
Ked' je brúsny kameň nový, jeho roh sa môže pri zatláčaní dopredu zaboriť, preto ho počas používania t'ahajte dozadu, ako je znázornené na obrázku „a“.
Po opotrebovaní okraja kotúča možno obrobok brúsít v oboch smeroch.
Slovenčina
*7 Nastavenie počtu otáčok
Tento model je vybavený elektronickou plynulou reguláciou otáčok, pričom dokáže menit počet otáčok podľa použitia.
Pred použitím zariadenia nastavte počet otáčok pomocou otočného voliča. Pritom na približnú orientáciu použite nasledujúcu tabul'ku.
| Volič | Použitie Nástroje | |
| 1 | Leštenie, konečná úprava | Radiálny brúsny kotúč Pieskovaný brúsny kotúč |
| 2 | Odstránenie náteru alebo povrchovej vrstvy | |
| 3 Odstránenie hrdze | ||
| 4 Odstránenie ostrín | ||
| 5 Brúšenie Stlačený stredový kotúč | ||
| 6 | Hrubé brúšenie Rezanie | Stlačený stredový kotúč Diamantový kotúč |
POZNÁMKA
Dávajte pozor, aby ste neotočili stupnicu otočného voliča na žiadnu hodnotu nižšiu ako 1 ani vyššiu ako 6.
*8 Rezanie
Vždy pracujte proti chodu disku. V opačnom prípade hrozí nebezpečenstvo spätného odrazu nástroja od rezu mimo kontroly. Stroj veďte rovnomerne rýchlostou zodpovedajúcou spracovanému materiálu. Nenakláňajte sa, nevyvíjajte nadmernú silu ani sa nekývajte zo strany na stranu.
ÚDRŽBA A KONTROLA
VÝSTRAHA
○ Počas údržby a kontroly nezabudnite vypnúť napájanie a odpojit zástrčku zo zásuvky.
○ Používanie prasknutých, zdeformovaných alebo poškodených kotúčov môže viest' k ich zlomeniu a následnému vážnemu zraneniu.
- Kontrola stlačeného stredového kotúča
Postarajte sa, aby bol stlačený stredový kotúč bez prasklín a povrchových chýb.
Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.
- Výmena napájacieho kábla
Ak je potrebná výmena napájacieho kábla, musí sa to vykonať v autorizovanom servisnom stredisku spoločnosti HiKOKI, aby ste sa vyhli bezpečnostnému nebezpečenstvu.
4. Čistenie a kontrola filtra
VÝSTRAHA
Pri čistení filtra vzduchovou pištol'ou používajte ochranné okuliare a protiprachovú masku.
V opačnom prípade môže dôjst k vdýchnutiu alebo vystaveniu očí pôsobeniu úlomkov alebo prachu.
Po použití odstráňte všetky nečistoty alebo prach prilepený na filtri pomocou mäkkej kefy. (Obr. 12) Pravidelne kontrolujte filter, aby ste sa uistili, že nie je poškriabaný, vyštrbený alebo pretrhnutý. Ak je filter akýmkol'vek spôsobom poškodený, vymeňte ho za nový filter.
POZNÁMKA
Ak je sieťovina upchaná a ne čistoty alebo prach sa nedajú odstránit, vyberte filter a vyčistite ho pomocou vzduchovej pištole atd'. (Pozrite „Výmena súpravy filtra (Obr. 13)")
5. Výmena súpravy filtra (Obr. 13)
POZNÁMKA
○ Pri odpájaní filtra dávajte pozor, aby sa do telesa nástroja nedostali nečistoty.
○ Súpravu filtra ponechajte pripevnenú k telesu, s výnimkou čistenia alebo výmeny súpravy filtra.
6. Údržba motora
Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.
POZNÁMKA
Na odstránenie nečistôt a prachu pravidelne spúšťajte motor bez zaťaženia.
- Čistenie vonkajšku
Ak sa elektrické náradie znečistí, utrite ho mäkkou, suchou tkaninou alebo tkaninou navlhčenou v mydlovej vode. Nepoužívajte chlórové rozpúšťadlá, benzín ani riedidlá na farby, pretože rozpúšťajú plasty.
- Skladovanie
Elektrické náradie skladujte na miestach s teplotou do 40°C a mimo dosahu detí.
UPOZORNENIE
V rámci prevádzkovania alebo údržby elektrického náradia je nutné dodržiavať bezpečnostné nariadenia a normy platné v patričnej krajine.
ZÁRUKA
Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.
Informácie ohľadne vzduchom prenášaného hluku a vibrácií
Namerané hodnoty boli stanovené podl'a normy EN62841 a deklarované podl'a ISO 4871.
Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN62841.
Brúsenie povrchu:
Hodnota vibračných emisií a_h , AG = 5,3 m/s ^2
○ Tresljaji in emisije hrupa med dejansko uporabo električnega orodja se lahko razlikujejo od deklarirane skupne vrednosti v odvisnosti od načinov uporabe orodja, zlasti vrste obdelovanca; in
○ Vyznačte bezpečnostné opatrenia s cieľom chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia).
Brúsenie tenkých plechov alebo iných l'ahko vibrujúcich konštrukcií s vel'kým povrchom môže mať za následok celkové emisie ovel'a vyššie (až o 15 dB), ako sú deklarované hodnoty emisií hluku.
Takýmto obrobkom by sa malo v čo najväčšej miere zabrániť vydávaniu zvuku vhodnými opatreniami, napríklad použitím tľažkých pružných tlmiacich rohoží. Zvyšené emisie hluku je potrebné zohl’adniť aj pri posudzovaní rizika expozície hluku a pri výbere vhodnej ochrany proti ohrevu.
POZNÁMKA
Vzhl'adom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
