G13VE2 - Drtič HiKOKI - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma G13VE2 HiKOKI ve formátu PDF.
| Typ produktu | Úhlová bruska (bruska) |
| Značka | HiKOKI |
| Model | G13VE2 |
| Jmenovité napětí | 230 V~ |
| Jmenovitý výkon | 1320 W |
| Rozsah otáček | 2500 – 8500 min⁻¹ (proměnný) |
| Max. průměr kotouče | 125 mm |
| Otvor kotouče | 22,23 mm |
| Max. tloušťka kotouče | 6 mm |
| Hmotnost (dle EPTA) | 2,4 kg |
| Elektronické funkce | Postupný start, ochrana proti opětovnému spuštění, udržování konstantních otáček, ochrana proti přetížení a přehřátí, regulace zpětného získávání otáček |
| Příslušenství v ceně | Kryt kotouče, ochranný klip, boční rukojeť, klíč |
| Hladina akustického tlaku | 87 dB(A) (nejistota K=3 dB(A)) |
| Hladina akustického výkonu | 95 dB(A) (nejistota K=3 dB(A)) |
| Vibrace (broušení) | 5,3 m/s² (nejistota K=1,5 m/s²) |
| Vibrace (řezání) | 5,4 m/s² (nejistota K=1,5 m/s²) |
| Údržba filtru | Pravidelné čištění měkkým kartáčem nebo pneumatickou pistolí; výměna pokud je poškozený |
| Záruka | V souladu s národními předpisy; záruka se vztahuje na výrobní vady (bez zneužití) |
Často kladené otázky - G13VE2 HiKOKI
Dotazy uživatelů ohledně G13VE2 HiKOKI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Drtič ve formátu PDF zdarma! Najděte svůj návod G13VE2 - HiKOKI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. G13VE2 značky HiKOKI.
NÁVOD K OBSLUZE G13VE2 HiKOKI

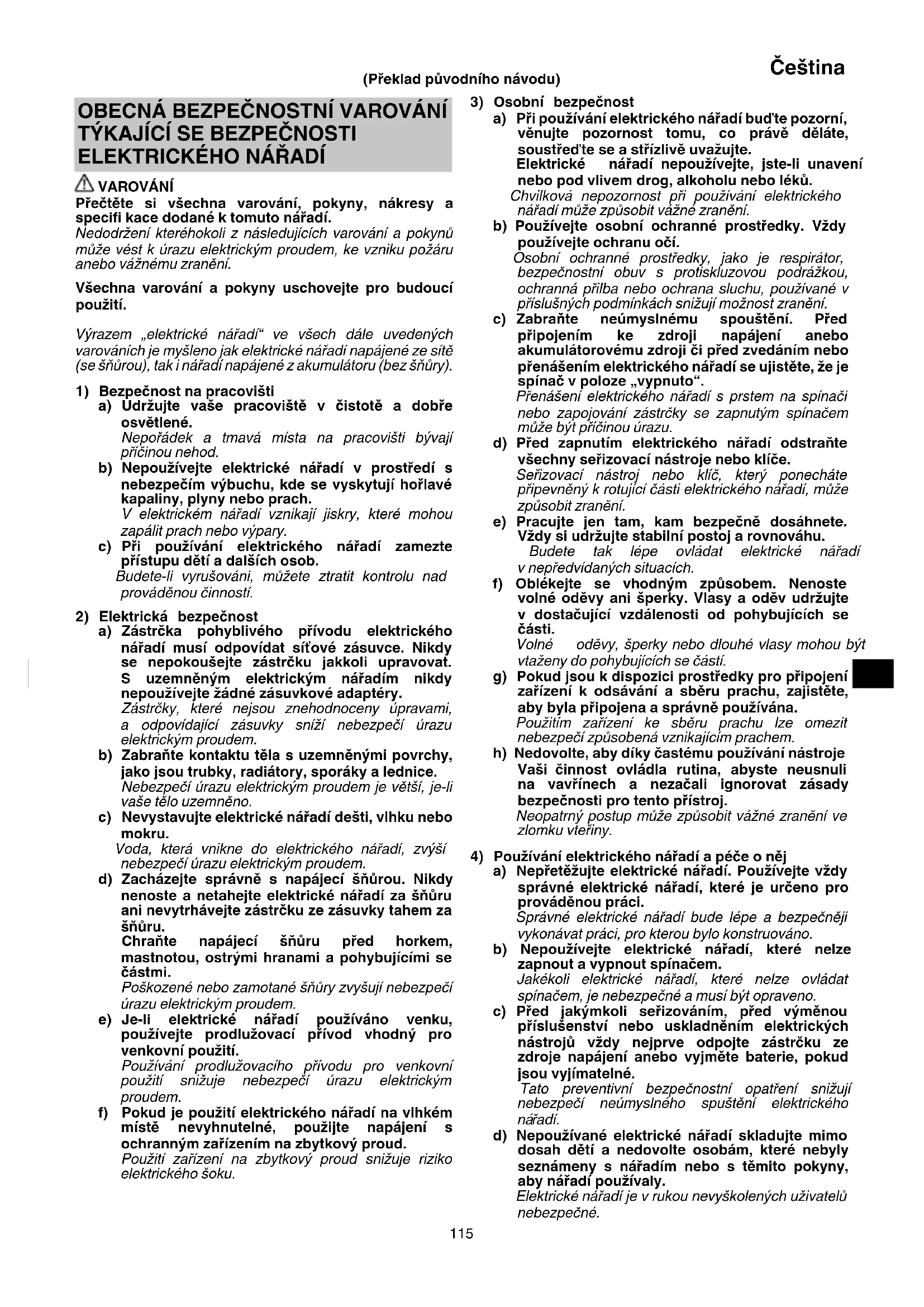

Přečtěte si všechna varování, pokyny, nákresy a specifi kace dodané k tomuto nářadí.
Nedodržení kteréhokoli z následujících varování a pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
Všechna varování a pokyny uschovejte pro budoucí použití.
Výrazem „elektrické nářadí“ ve všech dále uvedených varováních je myšleno jak elektrické nářadí napájené ze sítě (se šňůrou), tak i nářadí napájené z akumulátoru (bez šňůry).
1) Bezpečnost na pracovišti
a) Údržujte vaše pracoviště v čistotě a dobře osvětlené.
Nepořádek a tmavá místa na pracovišti bývají příčinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach.
V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob.
Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Zástrčka pohyblivého přívodu elektrického nářadí musí odpovídat síťové zásuvce. Nikdy se nepokoušejte zástrčku jakkoli upravovat. S uzemněným elektrickým nářadím nikdy nepoužívejte žádné zásuvkové adaptéry.
Zástrčky, které nejsou znehodnoceny úpravami, a odpovídající zásuvky sníží nebezpečí úrazu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou trubky, radiátory, sporáky a lednice.
Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo uzemněno.
c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru.
Voda, která vnikne do elektrického nářadí, zvýší nebezpečí úrazu elektrickým proudem.
d) Zacházejte správně s napájecí šňůrou. Nikdy nenoste a netahejte elektrické nářadí za šňůru ani nevytrhávejte zástrčku ze zásuvky tahem za šňůru.
Chraňte napájecí šňůru před horkem, mastnotou, ostrými hranami a pohybujícími se částmi.
Poškozené nebo zamotané šňůry zvyšují nebezpečí úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití.
Používání prodlužovacího přívodu pro venkovní použití snižuje nebezpečí úrazu elektrickým proudem.
f) Pokud je použití elektrického nářadí na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.
3) Osobní bezpečnost
a) Při používání elektrického nářadí bud'te pozorní, věnujte pozornost tomu, co právě děláte, soustřed'te se a střizlivě uvažujte.
Elektrické nářadí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.
Chvilková nepozornost při používání elektrického nářadí může způsobit vážne zranění.
b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.
Osobní ochranné prostředky, jako je respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo ochrana sluchu, používané v příslušných podmínkách snižují možnost zranění.
c) Zabraňte neúmyslnému spouštění. Před připojením ke zdroji napájení anebo akumulátorovému zdroji či před zvedáním nebo přenášením elektrického nářadí se ujistěte, že je spínač v poloze „vypnuto“.
Přenášení elektrického nářadí s prstem na spínači nebo zapojování zástrčky se zapnutým spínačem může být příčinou úrazu.
d) Před zapnutím elektrického nářadí odstraňte všechny seřizovací nástroje nebo klíče.
Seřizovací nástroj nebo klíč, který ponecháte připevněný k rotující části elektrického nářadí, může způsobit zranění.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.
Budete tak lépe ovládat elektrické nářadí nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nenoste volné oděvy ani šperky. Vlasy a oděv udržujte v dostačující vzdálenosti od pohybujících se části.
Volné oděvy, šperky nebo dlouhé vlasy mohou být vtaženy do pohybujících se částí.
g) Pokud jsou k dispozici prostředky pro připojení zařízení k odsávání a sběru prachu, zajistěte, aby byla připojena a správně používána.
Použitím zařízení ke sběru prachu lze omezit nebezpečí způsobená vznikajícím prachem.
h) Nedovolte, aby díky častému používání nástroje Vaši činnost ovládla rutina, abyste neusnuli na vavřinech a nezačali ignorovat zásady bezpečnosti pro tento přístroj.
Neopatrný postup může způsobit vážné zranění ve zlomku vteřiny.
4) Používání elektrického nářadí a péče o něj
a) Nepřetěžujte elektrické nářadí. Používejte vždy správné elektrické nářadí, které je určeno pro prováděnou práci.
Šprávné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem.
Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Před jakýmkoli seřizováním, před výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení anebo vyjměte baterie, pokud jsou vyjímatelné.
Tato preventivní bezpečnostní opatření snižují nebezpečí neúmyslného spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí skladujte mimo dosah dětí a nedovolte osobám, které nebyly seznámeny s nářadím nebo s těmito pokyny, aby nářadí používaly.
Elektrické nářadí je v rukou nevyškolených uživatelů nebezpečné.
e) Udržujte v pořádku elektrické nástroje a příslušenství. Kontrolujte správný vzájemný zákryt a připojení pohybujících se částí, soustřed’te se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nástroje. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu.
Mnoho nehod vzniká v důsledku nedostatečně udržovaným elektrickým nářadím.
f) Udržujte řezací nástroje ostré a čisté.
Správně udržované a naostřené řezací nástroje se s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané pracovní podmínky a druh prováděné práce.
Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
h) Udržujte rukojeti a povrchy pro uchopení suché, čisté a bez oleje a vazelíny.
Kluzké rukojeti a uchopovací povrchy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
5) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, která bude používat identické náhradní díly.
Tímto způsobem bude zajištěna stejná roveň bezpečnosti elektrického nářadí jako před opravou.
PREVENTIVNÍ OPATŘENÍ
Nedovolte přístup dětem a nemohoucím osobám.
Pokud nářadí nepoužíváte, měli byste je skladovat mimo dosah dětí a nemohoucích osob.
BEZPEČNOSTNÍ VAROVÁNÍ SPOLEČNÉ PRO BROUŠENÍ A ABRAZIVNÍ ŘEZÁNÍ
a) Toto elektrické nářadí je určeno k broušení a odřezávání. Přečtěte si všechna varování, pokyny, obrázky a specifikace dodané k tomuto nářadí.
Nedodržení některého z následujících varování a pokynů níže může vést k úrazu elektrickým proudem, ke vzniku požáru anebo vážnému zranění.
b) Toto elektrické nářadí se nedoporučuje používat k broušení brusným papírem, kartáčování, leštění nebo řezání otvorů.
Práce, pro které toto elektrické nářadí nebylo určeno, mohou způsobit nebezpečí a zranění.
c) Zásadně neměňte toto elektrické nářadí tak, aby s ním bylo možné pracovat způsobem, ke kterému není navrženo a určeno výrobcem nástrojů.
Taková přeměna může mít za následek ztrátu kontroly nad nářadím a způsobit vážné zranění.
d) Nepoužívejte příslušenství, které k tomu není přímo navrženo a určeno výrobcem nářadí.
To, že takové příslušenství lze k ná řadí připojit, ještě neznamená, že bude jeho provoz bezpečný.
e) Jmenovitá rychlost příslušenství se musí alespoň rovnat maximální rychlosti vyznačené na elektrickém nářadí.
Příslušenství, které bude pracovat vyšší rychlostí, než je jeho jmenovitá rychlost, se může roztrhnout a části mohou odletět.
f) Vnější průměr a tlouštka příslušenství musí odpovídat parametrům elektrického nářadí.
Příslušenství s nesprávnými rozměry nemůže být dostatečně zakryto nebo ovládáno.
g) Rozměry osazení příslušenství musí odpovídat rozměrům montážního vybavení elektrického nářadí.
Příslušenství neodpovídající rozměrům upínacích prvků elektrického nářadí bude nevyvážené, bude se nadměrně chvět a může způsobit ztrátu vlády nad nářadím.
h) Nepoužívejte poškozené příslušenství. Před každým použitím zkontrolujte příslušenství, tedy brusné kotouče, zda nejsou ulomené nebo prasklé, podložku, zda nevykazuje praskliny, trhliny nebo nadměrné opotřebení, a kartáč, zda nemá uvolněné nebo prasklé dráty. Pokud elektrické nářadí nebo příslušenství upustíte, zkontrolujte poškození nebo nainstalujte nepoškozené příslušenství. Po kontrole a instalaci příslušenství musí okolostojící osoby i vy sami stát mimo rovinu rotace příslušenství, pak na jednu minutu spustěte elektrické nářadí na maximální rychlost bez zátěže.
Poškozené příslušenství se v normálním případě během této zkoušky rozpadne.
i) Používejte osobní ochranné pracovní prostředky. V závislosti na daném použití použijte obličejový štít a ochranné brýle. Je-li to vhodné, používejte respirátor, chrániče sluchu, rukavice a dílenskou zástěru, která dokáže zastavit malé odletující části nebo úlomky obrobku.
Ochrana očí musí být schopna zastavit odletující úlomky vznikající při různých operacích. Respirátor musí být schopen filtrovat prachové částice uvolňované během práce. Dlouhotrvající vystavení intenzivnímu hluku může způsobit ztrátu sluchu.
j) Přihlížející osoby udržujte v bezpečné vzdálenosti od pracoviště. Každý, kdo vstupuje do pracovní oblasti, musí používat osobní ochranné pracovní prostředky.
Ulomky obrobku nebo roztríštěného příslušenství mohou odletět a způsobit zranění v okolí nářadí.
k) Pokud při práci nelze vyloučit kontakt příslušenství se skrytým elektrickým vedením nebo s vlastní napájecí šnůrou, držte elektrické nářadí pouze za izolovaná madla.
Obráběcí příslušenství, které se dotýká „nabitého“ drátu, může „nabít“ odkryté kovové části elektrického nástroje a vést k úrazu obsluhy elektrickým proudem.
I) Napájecí šňůru ved'te mimo rotující příslušenství. Při ztrátě kontroly nad nářadím může dojít k přeříznutí nebo zachycení šňůry nebo k zachycení ruky nebo paže rotujícím příslušenstvím.
m) Elektrické nářadí pokládejte až po úplném zastavení příslušenství.
Rotující příslušenství se může zachytit o povrch s následnou ztrátou kontroly nad elektrickým nářadím.
n) Při prěnášení musí být elektrické nářadí vypnuté. Při náhodném zachycení oděvu rotujícím příslušenstvím hrozí úraz.
o) Pravidelně čistěte větrací otvory elektrického nářadí.
Ventilátor motoru nasává prach do nářadí a usazeniny kovového prachu mohou způsobit úraz elektrickým proudem.
p) Neprovozujte elektrické nářadí v blízkosti hořlavých materiálů.
Jiskry by mohly tyto materiály zapálit.
q) Nepoužívejte příslušenství vyžadující kapalné chladicí prostředky.
Použití vody nebo jiných kapalných chladicích prostředků může způsobit smrtelný úraz elektrickým proudem.
Zpětný ráz je rychlá reakce na zaseknutí nebo zachycení rotujícího kotouče, podložky, kartáče či jiného příslušenství. Zaseknutí nebo zachycení způsobí okamžité zastavení rotujícího příslušenství s následným rychlým vytlačením neovladatelného elektrického nářadí proti směru rotace příslušenství v bodě zachycení.
Pokud se například brusný kotouč zasekne nebo zachytí o obrobek, pak hrana kotouče, která vstupuje do bodu zachycení, se může zarýt do povrchu materiálu a způsobit zpětný ráz nebo odmrštění kotouče. Kotouč může být vymrštěný směrem k uživateli nebo od něj v závislosti na směru rotace kotouče v bodě zachycení.
Brusné kotouče se za těchto podmínek mohou také zlomit.
Zpětný ráz je důsledkem špatného použití elektrického nářadí nebo nesprávného postupu nebo podmínek při práci. Lze mu předejít zavedením níže uvedených bezpečnostních opatření.
a) Rukojeti elektrického nářadí neustále pevně držte oběma rukama. Stůjte tak, aby bylo možné klást odpor silám vznikajícím při zpětném rázu. Vždy používejte pomocné držadlo, je-li k dispozici, abyste si udrželi maximální kontrolu nad reakčním momentem při spouštění.
Uživatel může zachytit síly vznikající při reakčním momentu nebo při zpětném rázu, pouze pokud jsou řádně dodržovány bezpečnostní zásady.
b) Nikdy nesahejte rukou do blízkosti rotujícího příslušenství.
P říslušenství se může odrazit na ruku.
c) Nestavte se do místa, kam se elektrické nářadí v případě zpětného rázu odrazí.
Zpětný ráz vymrští nářadí směrem proti pohybu kotouče v bodě zaseknutí.
d) Věnujte mimořádnou pozornost opracování nároží, ostrých hran apod. Zabraňte odskočení a zachycení příslušenství.
Při opracování nároží, ostrých hran nebo při odskočení může dojít k zachycení rotujícího příslušenství s následnou ztrátou kontroly nebo zpětným rázem.
e) Nepřipojujte pilový řetěz, řezný kotouč na dřevo, segmentovaný diamantový kotouč s obvodovou mezerou větší než 10 mm ani ozubený pilový list.
Takové kotouče způsobují často zpětný ráz a ztrátu kontroly.
BEZPEČNOSTNÍ VAROVÁNÍ PRO BROUŠENÍ A ŘEZÁNÍ
a) Používejte pouze typy kotoučů, které jsou určené pro vaše elektrické nářadí, a dále kryt určený pro zvolený kotouč.
Kotouče, pro které není toto elektrické nářadí určeno, nelze adekvátně chránit a jsou nebezpečné.
b) Brusný povrch kotoučů se středovou prohlubní musí být usazen pod rovinou hrany krytu.
Nesprávně usazený kotouč, který vyčnívá přes rovinu hrany krytu není dostatečně chráněn.
c) Kryt musí být bezpečně připevněný k elektrickému nářadí a umístěný tak, aby poskytoval maximální bezpečnost, tzn., musí zajistit, aby byl uživatel vystaven co nejmenší části kotouče.
Kryt pomáhá chránit obsluhu před odlomenými úlomky kotouče, nechtěným dotykem kotouče a před jiskrami, od kterých by se mohlo vznítit oblečení.
d) kotouče je nutno používat pouze pro tomu určené použití. například: boční částí řezného kotouče neprovádějte broušení.
Brusné řezné kotouče jsou určeny pro obvodové broušení, boční síla aplikovaná na tyto kotouče může způsobit jejich roztříštění.
e) Používejte pouze nepoškozené příruby kotoučů, které mají správnou velikost a tvar pro zvolený kotouč.
Správné příruby kotoučů podepírají kotouč, a snižují tak možnost zlomení kotouče. Příruby pro řezné kotouče se mohou lišit od přírub pro brusné kotouče.
f) Nepoužívejte opotřebené kotouče z větších elektrických nářadí.
Velkoprůměrová nářadí určená pro výkonné nářadí nejsou vhodná k použití v méně výkonném nářadí, protože při vyšších rychlostech hrozí poškození.
g) Při použití dvouúčelových kotoučů vždy používejte správný ochranný kryt odpovídající dané prováděné práci.
Pokud použitý ochranný kryt neodpovídá prováděné práci, nemusí poskytnout požadovanou úroveň ochrany, což by mohlo vést k vážnému zranění.
DOPLŇUJÍCÍ BEZPEČNOSTNÍ VAROVÁNÍ PRO ŘEZÁNÍ
a) Na řezný kotouč netlačte nadměrnou silou, hrozí zaseknutí kotouče. Nesnažte se o nadměrnou hloubku řezu.
Nadměrným tlakem na kotouč se zvýší jeho zatížení a tendence ke stáčení nebo zasekávání v řezu s následným zpětným rázem nebo zlomením kotouče.
b) Nestavte se do roviny rotujícího kotouče ani za něj. Když se kotouč během provozu pohybuje směrem od vás, může případný zpětný ráz odhodít otáčející se kotouč a celé elektrické nářadí přímo k vám.
c) Když se kotouč zadře nebo přerušíte-li řezání z jakéhokoli důvodu, vypněte elektrické nářadí a podržte ho nehybně, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte odstranit řezný kotouč z řezu, dokud je v pohybu, jinak může dojít ke zpětnému rázu.
Prozkoumejte a zaved'te nápravná opatření proti zadření kotouče.
d) Řezání nezačínejte znovu v obrobku. Nechte kotouč, aby dosáhl maximálních otáček, a poté opatrně znovu vstupte do řezu.
Pokud elektrické nářadí znovu spustíte v obrobku, kotouč se může zaseknout, vyskočit nebo způsobit zpětný ráz.
e) Rozměrné obrobky podepřete tak, aby se minimalizovalo riziko zadření a zpětného rázu.
Velké obrobky mají sklon se prohýbat vlastní tíhou. Podpěru je nutno umístit pod obrobek v blízkosti linie řezu a okrajů obrobku po obou stranách kotouče.
f) Bud'te zvlášť opatrní při „prořezávání“ do již postavených stěn nebo jiných míst, kam nevidíte.
Vystupující kotouč může přeříznout plynové či vodovodní potrubí nebo objekty, které mohou způsobit odmrštění.
g) Nepokoušejte se provádět zakřivené řezání.
Nadměrným tlakem na kotouč se zvýší jeho zatížení a tendence k jeho zkroucení nebo zaseknutí v řezu s možným následným zpětným rázem nebo zlomením kotouče, což může vést k vážným zraněním.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY PRO BRUSKY
- Pevně připevněte boční rukojeť, přidržte kryt a boční rukojeť oběma rukama a bezpečně podepřete tělo nářadí. (Obr. 2)
- Zkontrolujte, zda otáčky uvedené na kotouči jsou stejné nebo vyšší než jmenovité otáčky brusky.
– Přesvědčte se, že rozměry kotouče odpovídají brusce. -
Před použitím zkontrolujte brusný kotouč. Nepoužívejte poškozené, prasklé nebo vadné kotouče.
-
Ujistěte se, že namontované kotouče a hroty jsou upevněny podle pokynů výrobce.
- V případě potřeby používejte podkladové kotouče s nalepeným abrazivním materiálem.
- Zajistěte, aby byl brusný kotouč před zahájením práce správným způsobem namontovaný a dotažený, a nářadí nechte v chodu bez zatížení po dobu 30 vteřin v bezpečné poloze. Pokud dochází ke značným vibracím nebo zjistíte-li jiné závady, nářadí okamžitě vypněte.
- Nastane-li tato situace, zkontrolujte nářadí a zjistěte příčinu.
- Ñepoužívejte samostatná redukční pouzdra nebo adapté pro přizpůsobení velkého otvoru brusným kotoučům.
– Pro nářadí určené pro montáž pomocí závitového otvoru musí být závit v brusném kotouči dostatečně dlouhý, a odpovídat tak délce vřetena.
– Nepoužívejte řezací kotouč pro boční broušení. - Jiskry vznikající při broušení nesmí být příčinou nebezpečných situací, např. nesměřujte jiskry na osoby nebo na hořlavé látky.
- Ventilační otvory při práci v prašném prostředí udržujte v čistotě. Je-li třeba odstranit prach, nejdříve odpojte nářadí od síťového přívodu (používejte nekovové předměty) a vyvarujte se poškození vnitřní částí.
- Vždy používejte ochranu zraku a sluchu. Je třeba používat také ostatní osobní ochranné prostředky, jako je protiprachová maska, rukavice, helma a štít.
- Mějte na paměti, že brusný kotouč po vypnutí nářadí dobíhá.
- Pokud používáte dvouúčelové (kombinované brusné a řezné kotouče), používejte pouze ochranný kryt kotouče typu A. (Viz strana 176)
- Při použití ochranného krytu kotouče typu A pro podélné broušení může dojít ke kolizi krytu s obrobkem, což může mít za následek zhoršení kontroly nad nářadím.
- Při použití ochranného krytu kotouče typu B pro řezací operace s podkladovými řeznými kotouči existuje zvýšené riziko vystavení odletujícím jiskrám a částečkám a také vystavení se úlomkům kotoučů v případě rozlomení kotouče.
- Při použití ochranného krytu kotouče typu A, B pro řezací operace nebo podélné broušení betonu nebo zdiva dochází ke zvýšenému riziku vystavení se prachu a ztrátě kontroly v důsledku zpětného rázu.
- Nepoužívejte segmentové diamantové řezací kotouče se segmentovými štěrbinami >10 mm. Povoleny jsou pouze záporné úhly segmentového řezání.
- Obrobek musí být položen rovně a zajištěn proti sklouznutí, např. pomocí svorek. Velké obrobky musí být dostatečně podepřeny.
- Dodržujte specifikace výrobce nářadí nebo příslušenství. Chraňte kotouče před mastnotou nebo nárazem.
- Příslušenství je třeba skladovat a zacházet s ním opatrně podle pokynů výrobce.
⚠️ VAROVÁNÍ
- Při použití řezného kotouče se ujistěte, že je nasazený ochranný kryt kotouče typu A.
- Při použití brusného kotouče se ujistěte, že je nasazený ochranný kryt kotouče typu B.
- Z bezpečnostních důvodů používejte pouze ochranný kryt dodaný a určený pro dané příslušenství. Použití nesprávného ochranného krytu kotouče může vést ke ztrátě kontroly nad nářadím a k vážnému zranění. Viz také strana 176.
DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ
- Ujistěte se, že elektrický zdroj odpovídá požadavkům uvedeným na štítku výrobku.
- Ujistěte se, že spínač je v poloze VYPNUTO (OFF). Pokud je zařízení připojeno ke zdroji elektrického proudu a spínač je v poloze ZAPNUTO (ON), nástroj se okamžitě uvede do chodu a může způsobit vážný úraz.
- Pokud je pracoviště vzdáleno od zdroje elektrického proudu, použijte prodlužovací šňůru o dostatečném průřezu. Prodlužovací šňůra musí být co nejkratší.
- Ujistěte se, že kotouč se středovou prohlubní je správného typu a je bez trhlin nebo povrchových vad. Také se ujistěte, že brusný kotouč je správně nainstalován a že matka kotouče je utažena.
- Ujistěte se, že tlačítko je vypnuto tak, že jej dvakrát nebo třikrát stlačíte před tím, než brusku zapnete.
- V zájmu dosažení dlouhé životnosti zařízení a vysoké kvality broušení nesmí být zařízení zatěžováno přílišným tlakem. Pro efektivní broušení postačí ve většině případů tlak vyvozený vlastní váhou zařízení. Příliš vysoký tlak vede ke snížení otáček, snížené kvalitě povrchu a k přetížení, které snižuje životnost zařízení.
- Kotouč se nadále otáčí i po vypnutí zařízení.
Brusku po vypnutí neodkládejte, dokud se brusný kotouč úplně nezastaví. Kromě zamezení vážnému zranění zabrání tento postup tvorbě prachu a jeho nasátí do brusky. - Pokuđ zařízení nepoužíváte, odpojte jej od zdroje elektrického proudu.
- Před montáží nebo demontáží kotouče se vždy ujistěte, že spínač je v poloze VYPNUTO a zařízení je odpojeno od zdroje elektrického proudu, aby se předešlo vážnému úrazu.
- Při použití nástroje při jiné než plné rychlosti (číselník na 6), nelze dostatečně chladit motor v důsledku sníženého počtu otáček. Tím může dojít k riziku spálení a poškození motoru před aktivací mechanismu na ochranu proti přetížení.
Při použití nástroje při rychlosti jiné než maximální (číselník na 6) se ujistěte, že ho lehce pokládáte na povrch materiálu. - Varování před použitím v blízkosti svařovacího agregátu Když používáte brusku v bezprostřední blízkosti svařovacího agregátu, rotační rychlost může být nestálá. Nepoužívejte brusku v blízkosti svařovacího agregátu.
- Proudový chránič
Doporučuje se vždy používat proudový chránič se jmenovitým svodovým proudem nejvýše 30 mA. - Při provozu nenapájejte ze zdroje stejnosměrného proudu, zesilovače ani jakéhokoli jiného typu transformátoru. V opačném případě může dojít nejen k poškození brusky, ale i k nehodám.
- Některé mobilní generátory nemusí být se zařízením použitelné.
NÁZVY SOUČÁSTÍ (Obr. 1–Obr. 13, Strana 176)
| 1 | Motor | 6 | Kotouč se středovou prohlubní (k dostání samostatně) |
| 2 | Štítek | 7 | Kryt kotouče nevyžadující k nasazení nástroje |
| 3 | Tlačítko | 8 | Spínač |
| 4 | Boční rukojeť | 9 | Kryt |
| 5 | Kryt převodu | 10 | Kryt koncové části |
| 11 | Filtr Matka kotouče | 21 | |
| 12 | Volič Klíč | 22 | |
| 13 | Ochranný klip(nasazený na krytkotouče, pokud jesoučástí vybavení) | 23 | Brusný kotouč(k dostání samostatně) |
| 14 | Západky ochrannéhoklipu(na 2 místech) | 24 | Diamantový kotouč(k dostání samostatně) |
| 15 | Páka Síťka | 25 | |
| 16 | Propruženíochranného krytukotouče | 26 | Měkký kartáč |
| 17 | Zářez na těle | 27 | Diamantový pohárovýkotouč(prodává se samostatně) |
| 18 | Otvor ochrannéhokrytu kotouče | 28 | Nástavec na lapačprachu(Pro diamantovýpohárový kotouč)(prodává se samostatně) |
| 19 | Propružení páčky | 29 | Nástavec na lapačprachu(Pro diamantový kotouč)(prodává se samostatně) |
| 20 | Podložka kotouče | ||
SYMBOLY
VAROVÁNÍ
Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.
| G13VE2: Úhlová bruska | |
 | Aby se snížilo riziko zranění, uživatel si musí přečíst návod k obsluze. |
 | Vždy používejte ochranu očí. |
 | S elektrickým nářadím pracujte vždy oběma rukama. |
 | Není pro řezné operacePři použití řezného kotouče nezapomeňte vždy použít ochranný kryt kotouče typu A.Při použití ochranného krytu kotouče typu B pro řezací operace s podkladovými řeznými kotouči existuje zvýšené riziko vystavení odletujícím jiskrám a částečkám a také vystavení se úlomkům kotoučů v případě rozlomení kotouče. |
 | Jen pro státy EUElektrické nářadí nevyhazujte do komunálního odpadu!Podle evropské směrnice 2012/19/EUo nakládání s použitými elektrickými a elektronickými zařízeními a odpovídajících ustanovení právních předpisů jednotlivých zemí se použitá elektrická nářadí musí sbírat odděleně od ostatního odpadu a podrobit ekologicky šetrnému recyklování. |
| V Jmenovité napětí | |
| ~ | Střídavý proud |
| n | Jmenovitá rychlost |
| min-1 | Otáčky nebo kmity za minutu |
 | ZAPNUTÍ |
 | VYPNUTÍ |
 | Zablokovat |
 | Odblokovat |
 | Odpojte síťovou zástrčku z elektrické zásuvky |
 | Varování |
 | Nástroj třídy II |
STANDARDNÍ PŘÍSLUŠENSTVÍ
Obsah balení (1 přístroj) navíc obsahuje níže uvedené příslušenství.
O Ochranný kryt kotouče 1
○ Ochranný klip 1
○ Boční rukojeť......1
○ Klič....1
Standardní příslušenství podléhá změnám bez předchozího upozornění.
POUŽITÍ
○ Odstraňování odlévacích nálitků a konečná úprava různých typů ocelových, bronzových a aluminiových obrobku.
○ Broušení oblastí svarů nebo řezů prováděných řezacím hořákem.
○ Broušení umělých pryskyřic, břidlic, cihel, mramoru atd.
- Rezání syntetického betonu, kamene, cihel, mramoru a podobných materiálů.
SPECIFIKACE
| Model G13VE2 | ||
| Napětí | 230 V ~ | |
| Vstupní příkon 1320 W | ||
| Jmenovitá rychlost 2500–8500 min | -1 | |
| Kotouč | Vnější průměr 125 mm | |
| Průměr otvoru 22,23 mm | ||
| Tloušťka | 6 mm | |
| Obvodová rychlost | 80 m/s | |
| Hmotnost*1 | 2,4 kg | |
*1 Hmotnost: Podle Procedura EPTA 01/2014 (Včetně ochranného krytu kotouče, podložky kotouče, matice kotouče a rukojeti; bez kabelu)
Elektronické ovládání
O Jemné spuštění
Snižuje zpětný ráz vůči obsluze prostřednictvím řízení otáček během spouštění.
○ Ochrana proti restartování 0 napětí
Ochrana proti restartování 0 napětí zabraňuje restartování elektrického nástroje po dočasném odpojení energie během provozu.
○ Stálá rychlost
O Ochrana proti přetížení
Tato ochranná funkce odpojí napájení motoru v případě jeho přetížení či nápadného snížení rychlosti otačení během provozu.
Pokud dojde ke spuštění funkce ochrany proti přetížení, motor se může zastavit.
V takovém případě uvolněte spínač nářadí a odstraňte příčinu přetížení.
Potom můžete nářadí znovu používat.
○ Funkce řízení obnovy otáček
Pokud je po zastavení motoru v důsledku přetížení odstraněna příčina přetížení, motor automaticky obnoví svůj provoz.
Pokud se motor během broušení zastaví v důsledku tlačení příliš velkou silou na brusku, opatrným nadzvednutím těla nářadí obnovte otáčení.
Pokud se motor na určitou dobu zastaví, nedojde k obnovení jeho chodu z důvodu ochrany jednotky a z důvodu bezpečnosti.
Jednou jej vypněte a znovu zapněte, aby se spustil.
○ Ochrana proti přehřátí
Tato ochranná funkce odpojí napájení motoru a zastaví elektrické nářadí v případě přehřátí motoru během provozu.
Pokud dojde ke spuštění funkce ochrany proti přehřátí, motor se může zastavit.
V takovém případě uvolněte spínač nářadí a nechte jej několik minut ochladit.
Potom můžete nářadí znovu používat.
POZNÁMKA
○ V případě, že je spínač uvolněn ihned po spuštění, nepoužije se brzda, aby se zabránilo spadnutí hrotového nástroje.
○ Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
MONTÁŽ A PROVOZ
| Činnost | Obrázek | Strana |
| Nasazení a sejmutí ochranného klipu*1 | 3 | 2 |
| Montáž a nastavení krytu kotouče*2 | 4 | 2 |
| Upevnění boční rukojeti 5 3 | ||
| Montáž kotouče se středovou prohlubní*3 *4 | 6 | 3 |
| Montáž řezného kotouče a diamantového kotouče*3 *4 | 7 | 3 |
| Činnost spínače*5 | 8 | 3 |
| Brusný úhel, metoda broušení*6 | 9 | 3 |
| Nastavení počtu otáček*7 | 10 | 4 |
| Řezání*8 | 11 | 4 |
| Výběr příslušenství | — | 177 |
*1 Nasazení a sejmutí ochranného klipu
Zmáčkněte západky a sejměte ochranný klip.
Při upevňování ochranného klipu se ujistěte, že její západky (na 2 místech) jsou zaháknuty za okraj ochranného krytu kotouče.
*2 Montáž a nastavení krytu kotouče
Kryt kotouče lze nastavit na optimální úhel pro provádění prací.
Před použitím upevněte ochranný kryt kotouče na místo, kde je jeho otvor zarovnán s propružením páčky.
*3 K dostání samostatně
*4 VAROVÁNÍ
Před použitím nezapomeňte utáhnout matku kotouče přiloženým klíčem.
Pokud ji neutáhnete, může dojít k uvolnění matky kotouče za situace, kdy je při zastaveném nástroji aktivována brzda.
POZNÁMKA
Podložka kotouče je speciálně navržena pro tento výrobek. Nepoužívejte ji na žádný jiný výrobek.
*5 Pokud byla aktivována funkce ochrany proti restartování pri nulovém napětí, síťový vypínač vraťte do polohy VYPNUTO (OFF) a před opětovným zapnutím nástroje vyčkejte alespoň 1 sekundu.
*6 Brusný úhel a metoda broušení
Na opracovávaný povrch tlačte ná řadím rovnoměrně a posunujte s ním tam a zpět, aby se povrch obrobku príliš nezahřál.
Hrubé broušení: Pro dosažení nejlepších výsledků umístěte stroj do úhlu 15°–30°.
Když je brusný kámen nový, může se jeho roh při zatlačení dopředu zabořit, proto jej během používání stáhněte zpět podle obrázku „a“.
Po opotřebení hrany kotouče lze obrobek brousit v obou směrech.
*7 Nastavení počtu otáček
Tento model je vybaven elektronickým pohonem s plynule proměnlivou rychlostí a dokáže měnit počet otáček dle momentálního použití.
Pokud otočite a nastavíte číselník na 6, počet otáček se zvýší a pokud číselník nastavíte na 1, počet otáček se sníží.
Před použitím nastavte počet otáček na číselníku. Pro nastavení použijte následující tabulku pro přibližný návod.
| Číselník | Použití | Nástroje |
| 1 | Leštění, povrchová úprava | Radiální brusný kotoučBrusný (smirkový) kotouč |
| 2 | Odstranění barvy či nátěru | |
| 3 | Odstranění rzi | |
| 4 | Odstranění otřepu | |
| 5 | Broušení | Stlačené centrální kolo |
| 6 | Broušení nahrubo Řezání | Stlačené centrální koloDiamantové kolo |
POZNÁMKA
Postupujte opatrně, abyste nepřetočili číselník na hodnotu pod 1 nebo nad 6.
*8 Rezání
Vždy pracujte ve směru proti otáčení disku. V opačném případě hrozí nebezpečí vyskočení nářadí zpětným rázem z řezu a ztráta kontroly nad nářadím. Přístroj rovnoměrně ved’te rychlostí, která je vhodná pro zpracovávaný materiál. Nenaklánějte jej, nevyvíjejte na něj nadměrný tlak, ani ho nenaklánějte ze strany na stranu.
ÚDRŽBA A KONTROLA
VAROVÁNÍ
O Pri provádění údržby a kontroly se ujistěte, že je spínač v poloze OFF – vypnuto a odpojte zástrčku ze zásuvky.
○ Použití prasklých, deformovaných nebo poškozených kotoučů může vést k prasknutí kotouče a k vážnému zranění.
1. Kontrola kotouče se středovou prohlubní
Ujistěte se, že montovaný kotouč se středovou prohlubní je bez trhlin a povrchových vad.
2. Kontrola montážních šroubů
Pravidelně kontrolujte všechny montážní šrouby a zajistěte, aby byly řádně utaženy. Pokud jsou jakékoli šrouby uvolněné, okamžitě je dotáhněte. Pokud tak neučiníte, vystavujete se vážnému nebezpečí.
3. Výměna přívodní kabelu
Pokud je nezbytné vyměnit přívodní kabel, musí tak učinit autorizované servisní středisko firmy HiKOKI, aby se zabránilo ohrožení bezpečnosti.
4. Čištění a kontrola filtru
VAROVÁNÍ
Při čištění filtru vzduchovou pistolí používejte ochranné brýle a protiprachovou masku.
Pokud tak neu činíte, může to mít za následek vdechnutí prachu nebo nečistot, resp. jejich vniknutí do očí.
Po skončení používání odstraňte pomocí měkkého kartáče veškeré nečistoty nebo prach ulpělé na filtru. (Obr. 12) Pravidelně kontrolujte filtr, zda není poškrábaný, odštípnutý nebo potrhaný. Pokud je filtr jakýmkoli způsobem poškozen, vyměňte jej za nový.
POZNÁMKA
Pokud je síťka ucpaná a nečistoty nebo prach nelze odstranit, vyjměte filtr a vyčistěte jej pomocí vzduchové pistole atd. (Viz „Výměna sady filtrů (Obr. 13)“).
5. Výměna sady filtrů (Obr. 13)
POZNÁMKA
○ Při vyjímání filtru dejte pozor, aby se nečistoty nedostaly do těla nářadí.
○ S výjimkou čištění nebo výměny sady filtrů nechte sadu filtrů připevněnou k tělu.
6. Udržba motoru
Vinutí motoru je „srdce“ elektrického nářadí. Ujistěte se, že vinutí není poškozené nebo mokré od vody či oleje.
POZNÁMKA
Aby se vyfoukaly ven případné nečistoty a prach, pravidelně spouštějte motor bez zatížení.
7. Údržba povrchu
Pokud je přístroj znečištěný, otřete jej měkkým suchým hadříkem nebo hadříkem navlhčeným v mýdlové vodě. Nepoužívejte rozpouštědla s obsahem chlóru, benzin ani ředidlo, jelikož tyto látky rozpouštějí umělé hmoty.
8. Skladování
Přístroj skladujte na místě s teplotou nižší než 40°C a mimo dosah dětí.
UPOZORNĚNÍ
Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.
ZÁRUKA
Ručíme za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska společnosti HiKOKI.
Informace o hluku a vibracích
Měřené hodnoty byly určeny podle EN62841 a deklarovány ve shodě s ISO 4871.
Změřená vážená hladina akustického výkonu A: 95 dB (A)
Změřená vážená hladina akustického tlaku A: 87 dB (A)
Nejistota K: 3 dB (A).
Používejte chrániče sluchu.
Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN62841.
Plošné broušení:
Hodnota vibračních emisí a_h,AG=5,3~m/s^2
Nejistota K = 1,5 m/s²
Odříznutí:
Hodnota vibračních emisí a_h , co=5,4~m/s^2
Nejistota K = 1,5 m/s ^4
Deklarovaná celková hodnota vibrací a deklarovaná hodnota hlukových emisí byly změřeny v souladu se standardním zkušebním postupem a lze je použít ke vzájemnému srovnávání jednotlivých nářadí.
Lze je rovněž použít k předběžnému posouzení expozice pracovníka jejich účinkům.
VAROVÁNÍ
○ Vibrace a hlukové emise se mohou během skutečného používání elektrického nářadí lišit od deklarovaných celkových hodnot v závislosti na způsobech použití nářadí, zejména na druhu zpracovávaného obrobku; a
○ Stanovte bezpečnostní opatření k ochraně obsluhy založená na odhadu vystavení vlivům v daných podmínkách použití (v úvahu je třeba vzít všechny části pracovního cyklu, například doby, kdy je nářadí vypnuté i kdy běží naprázdno před spuštěním).
○ Broušení tenkých kovových plátů nebo jiných snadno vibrujících konstrukcí s velkou plochou může mít za následek mnohem vyšší emise hluku (až o 15 dB), než jsou deklarované hodnoty emisí hluku.
Takovým obrobkům by se mělo pokud možno zabránit ve vydávání hluku vhodnými opatřeními, jako je použití těžkých pružných tlumicích podložek.
Zvýšené emise hluku je třeba vzít v úvahu také při posuzování rizik vystavení vlivu hluku i při výběru vhodné ochrany proti zahrívání.
POZNÁMKA
Vlivem stále pokračujícího výzkumného a vývojového programu společnosti HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.
1) Bezpečnost na pracovisku
2) Elektrická bezpečnost
3) Osobná bezpečnost'
V rukách neškolených osôb je elektrické náradie nebezpečné.
o) Pravidelne čistite vetracie otvory elektrického náradia.
p) S elektrickým náradím nepracujte v blízkosti horl'avých materiálov.
Iskry by mohli takéto materiály vznietit.
Slovenčina
 | G13VE2: Uhlová brúska |
 | Aby sa znížilo riziko zranenia, musí si užívatel' prečítať návod na obsluhu. |
 | Vždy si nasad'te ochranu na oči. |
 | Elektrické náradie ovládajte vždy obidvomi rukami |
*1 Hmotnost: podl'a postupu EPTA 01/2014
Elektronické ovládanie
○ Pozvol'ný rozbeh
Následne ho budete môčť opät použit.
Ked' sa motor na určitý čas zastaví, z dôvodu ochrany jednotky a bezpečnosti sa neobnoví.
Ak ho chcete spustit, jedenkrát ho vypnite a znovu zapnite.
○ Ochrana proti prehriatiu
Následne ho budete môč' opät' použit'.
POZNÁMKA
Pred použitím sa uistite, že ste utiahli maticu kotúča pomocou priloženého klúča.
Ak otočíte a nastavíte stupnicu otočného voliča na 6, počet otáčok sa zvýši a ak ju otočíte a nastavíte na 1, počet otáčok sa zníži.
Nameraná vážená úroveň hladiny akustického výkonu A:
95 dB (A)
Nameraná vážená úroveň hladiny akustického tlaku A:
87 dB (A)
Odchýlka K: 3 dB (A).
Používajte chrániče sluchu.
Odchýlka K = 1,5 m/s²
Odrezávanie:
Hodnota vibračných emisií a_h , cO=5,4~m/s^2
Odchýlka K = 1,5 m/s²
Modřická 205, 664 48 Moravany, Czech Republic
Tel: +420 547 422 660
Fax: +420 547 213 588
URL: http://www.hikoki-powertools.cz
