NÁVOD NA OBSLUHU A077060 Pansam

Užívateľská príručka so záručným listom

Všetky práva vyhradené. Tieto materiály sú chránené autorskými právami. Kopírovanie prípadne šírenie častí, prípadne celého návodu na obsluhu je bez súhlasu spoločnosti DEDRA- EXIM zakázané. Dedra-Exim si vyhradzuje právo na vykonávanie konštrukčno-technických zmien, a zmien doplnkového príslušenstva, bez predchádzajúceho upozornenia.

Šroub výpustného ventilu

Plíšek výtlačného ventilu

3. Zamýšľané použitie zariadenia

4. Obmedzenie používania

5. Technické parametre

6. Príprava na prácu/používanie

7. Zapínanie zariadenia

8. Používanie zariadenia

11. Diely zariadenia, záverečné poznámky

12. Užívateľská príručka tlakového zásobníka kompresora

13. Zoznam dielov na schematickom nákrese

14. Informácie pre užívateľov k likvidácii elektrických alebo

elektronických zariadení Vyhlásenie o zhode – osobitný dokument Všeobecné bezpečnostné podmienky – brožúra pripojená k zariadeniu POZOR Pri práci zariadením odporúčame dodržiavať základné zásady bezpečnosti pri práci, aby ste sa vyhli požiarom prípadne mechanickým úrazom. Pred použitím zariadenia sa, prosím, oboznámte s obsahom tohto Návodu na obsluhu Návod, prosím, uschovajte pre prípad použitia v budúcnosti. Prísne dodržiavanie pokynov a odporúčaní obsiahnutých v tomto Návode na obsluhu umožní predĺžiť životnosť Vašej pneumatickej zošívačky POZOR Počas práce bezpodmienečne dodržujte pokyny a odporúčania uvedené v príručke bezpečnosti práce. Príručka bezpečnosti práce je pripojená k zariadeniu ako osobitná brožúra. Uchovajte ju pre prípadnú potrebu v budúcnosti. Ak zariadenie odovzdáte inej osobe, odovzdajte jej aj užívateľskú príručku, príručku bezpečnosti práce ako aj vyhlásenie o zhode. Spoločnosť DEDRA EXIM nezodpovedá za havárie a úrazy, ktoré vznikli následkom nedodržiavania pokynov bezpečnosti práce.Dôkladne sa oboznámte s bezpečnostnou a s užívateľskou príručkou. Nedodržiavanie výstrah, varovaní a pokynov môže viesť k úrazu, k zásahu el. prúdom, k požiaru a/alebo iným vážnym úrazom. Všetky príručky a vyhlásenie o zhode zachovajte, pre prípadnú potrebu v budúcnosti

2. PODROBNÉ PREDPISY BOZP

Výstrahy a varovania týkajúce sa používania kompresora: Pri práci zariadenie nepreťažujte – používajte ho podľa pokynov, neprekračujte čas práce a režimy práce. Niektoré prvky kompresora, hlavne tlaková hadica vzduchu a hlava motora sa počas práce nahrievajú na vysokú teplotu. Vyhýbajte sa týmto miestam, pretože v opačnom prípade może dôjsť k popáleniu. Neskladajte bezpečnostné kryty. V žiadnom prípade sa zariadenie nesmie používať na stláčanie iných plynov ako vzduch. Zariadenie sa nesmie používať v potenciálne výbušnej atmosfére, ani v blízkosti ľahkohorľavých látok. Stlačený vzduch má pomerne veľa energie, prúdom stlačeného vzduchu nemierte na ľudí ani zvieratá. Ak zariadenie používate na striekanie ľahkohorľavých látok (farby, laky ap.) zachovávajte náležitú opatrnosť. Stlačený vzduch sa nesmie používať na potravinárske účely, v zdravotníctve a na liečenie, ani na napĺňanie potápačských vzduchových fliaš. Zariadenie a/alebo nádrž sa žiadnym spôsobom nesmú upravovať. Nemeniť konštrukciu zariadenia. Nezvárať. Nelepiť. Neodkrúcajte prípojky a spojky, ktoré sú pod tlakom. Neregulujte poistný ventil. Sú to predovšetkým nasledujúce riziká: Dotknutie tlakovej hadice cez ktorú prúdi stlačený vzduch do zásobníka - (popálenie) Poškodenie zraku v prípade používania kompresora v špinavých, zaprášených miestnostiach bez používania vhodnej ochrany očí. Poškodenie sluchu v prípade nepoužívania alebo používania nevhodných ochranných prostriedkov sluchu. Škodlivý účinok prachu v prípade práce v zatvorenej miestnosti s nesprávne fungujúcim odsávaním alebo vetraním. Úrazy a nehody spôsobené úderom nefunkčnej, opotrebovanej hadice so stlačeným vzduchom.

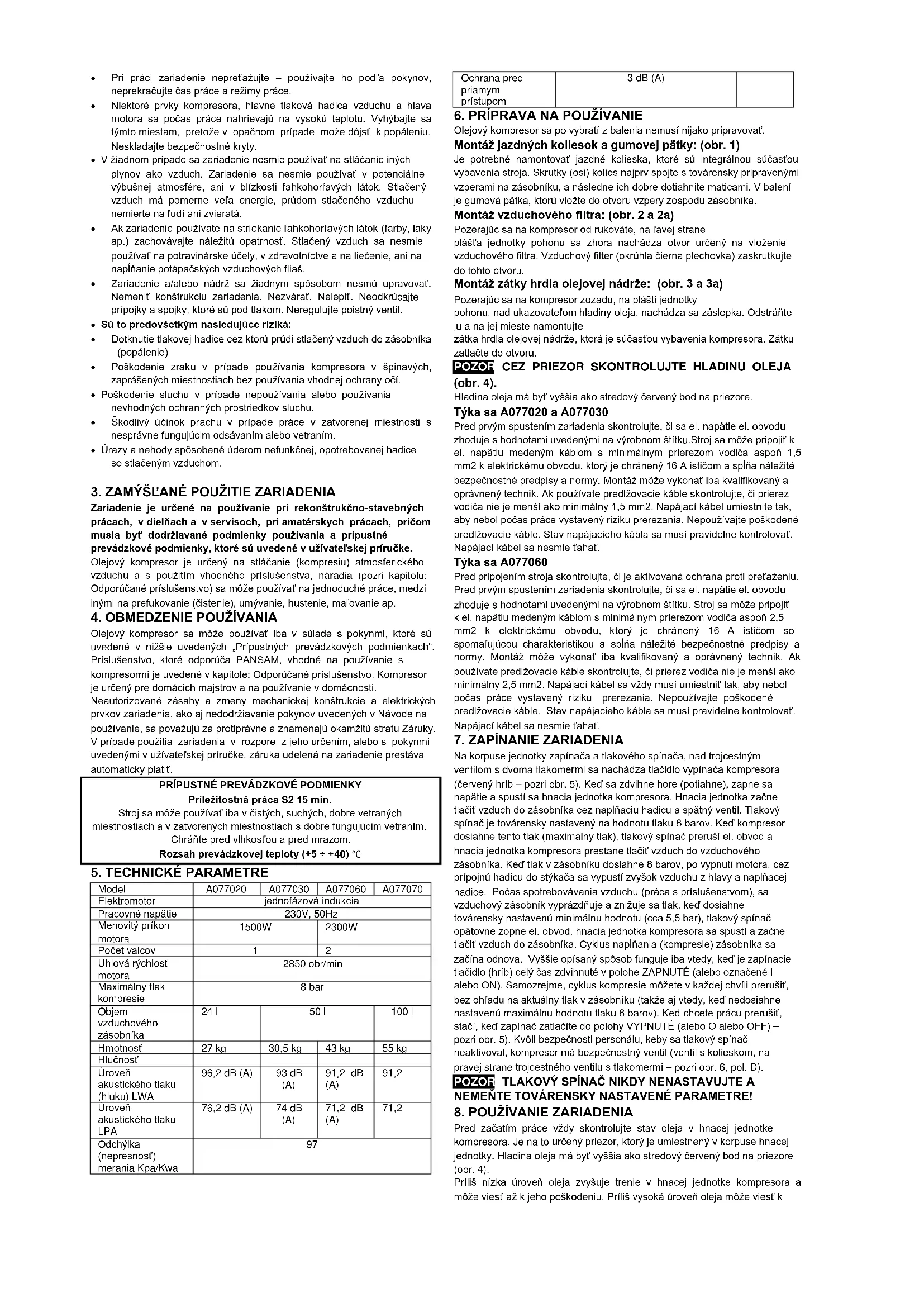

3. ZAMÝŠĽANÉ POUŽITIE ZARIADENIA

Zariadenie je určené na používanie pri rekonštrukčno-stavebných prácach, v dielňach a v servisoch, pri amatérskych prácach, pričom musia byť dodržiavané podmienky používania a prípustné prevádzkové podmienky, ktoré sú uvedené v užívateľskej príručke. Olejový kompresor je určený na stláčanie (kompresiu) atmosferického vzduchu a s použitím vhodného príslušenstva, náradia (pozri kapitolu: Odporúčané príslušenstvo) sa môže používať na jednoduché práce, medzi inými na prefukovanie (čistenie), umývanie, hustenie, maľovanie ap.

4. OBMEDZENIE POUŽÍVANIA

Olejový kompresor sa môže používať iba v súlade s pokynmi, ktoré sú uvedené v nižšie uvedených „Prípustných prevádzkových podmienkach“. Príslušenstvo, ktoré odporúča PANSAM, vhodné na používanie s kompresormi je uvedené v kapitole: Odporúčané príslušenstvo. Kompresor je určený pre domácich majstrov a na používanie v domácnosti. Neautorizované zásahy a zmeny mechanickej konštrukcie a elektrických prvkov zariadenia, ako aj nedodržiavanie pokynov uvedených v Návode na používanie, sa považujú za protiprávne a znamenajú okamžitú stratu Záruky. V prípade použitia zariadenia v rozpore z jeho určením, alebo s pokynmi uvedenými v užívateľskej príručke, záruka udelená na zariadenie prestáva automaticky platiť.

PRÍPUSTNÉ PREVÁDZKOVÉ PODMIENKY

Príležitostná práca S2 15 min. Stroj sa môže používať iba v čistých, suchých, dobre vetraných miestnostiach a v zatvorených miestnostiach s dobre fungujúcim vetraním. Chráňte pred vlhkosťou a pred mrazom. Rozsah prevádzkovej teploty (+5 ÷ +40) ℃

5. TECHNICKÉ PARAMETRE

Model A077020 A077030 A077060 A077070 Elektromotor jednofázová indukcia Pracovné napätie 230V, 50Hz Menovitý príkon motora 1500W 2300W Počet valcov

Uhlová rýchlosť motora 2850 obr/min Maximálny tlak kompresie 8 bar Objem vzduchového zásobníka 24 l 50 l 100 l Hmotnosť 27 kg 30,5 kg 43 kg 55 kg Hlučnosť

Ochrana pred priamym prístupom 3 dB (A)

Olejový kompresor sa po vybratí z balenia nemusí nijako pripravovať. Montáž jazdných koliesok a gumovej pätky: (obr. 1) Je potrebné namontovať jazdné kolieska, ktoré sú integrálnou súčasťou vybavenia stroja. Skrutky (osi) kolies najprv spojte s továrensky pripravenými vzperami na zásobníku, a následne ich dobre dotiahnite maticami. V balení je gumová pätka, ktorú vložte do otvoru vzpery zospodu zásobníka. Montáž vzduchového filtra: (obr. 2 a 2a) Pozerajúc sa na kompresor od rukoväte, na ľavej strane plášťa jednotky pohonu sa zhora nachádza otvor určený na vloženie vzduchového filtra. Vzduchový filter (okrúhla čierna plechovka) zaskrutkujte do tohto otvoru. Montáž zátky hrdla olejovej nádrže: (obr. 3 a 3a) Pozerajúc sa na kompresor zozadu, na plášti jednotky pohonu, nad ukazovateľom hladiny oleja, nachádza sa záslepka. Odstráňte ju a na jej mieste namontujte zátka hrdla olejovej nádrže, ktorá je súčasťou vybavenia kompresora. Zátku zatlačte do otvoru.

POZOR CEZ PRIEZOR SKONTROLUJTE HLADINU OLEJA

(obr. 4). Hladina oleja má byť vyššia ako stredový červený bod na priezore. Týka sa A077020 a A077030 Pred prvým spustením zariadenia skontrolujte, či sa el. napätie el. obvodu zhoduje s hodnotami uvedenými na výrobnom štítku.Stroj sa môže pripojiť k el. napätiu medeným káblom s minimálnym prierezom vodiča aspoň 1,5 mm2 k elektrickému obvodu, ktorý je chránený 16 A ističom a spĺňa náležité bezpečnostné predpisy a normy. Montáž môže vykonať iba kvalifikovaný a oprávnený technik. Ak používate predlžovacie káble skontrolujte, či prierez vodiča nie je menší ako minimálny 1,5 mm2. Napájací kábel umiestnite tak, aby nebol počas práce vystavený riziku prerezania. Nepoužívajte poškodené predlžovacie káble. Stav napájacieho kábla sa musí pravidelne kontrolovať. Napájací kábel sa nesmie ťahať. Týka sa A077060 Pred pripojením stroja skontrolujte, či je aktivovaná ochrana proti preťaženiu. Pred prvým spustením zariadenia skontrolujte, či sa el. napätie el. obvodu zhoduje s hodnotami uvedenými na výrobnom štítku. Stroj sa môže pripojiť k el. napätiu medeným káblom s minimálnym prierezom vodiča aspoň 2,5 mm2 k elektrickému obvodu, ktorý je chránený 16 A ističom so spomaľujúcou charakteristikou a spĺňa náležité bezpečnostné predpisy a normy. Montáž môže vykonať iba kvalifikovaný a oprávnený technik. Ak používate predlžovacie káble skontrolujte, či prierez vodiča nie je menší ako minimálny 2,5 mm2. Napájací kábel sa vždy musí umiestniť tak, aby nebol počas práce vystavený riziku prerezania. Nepoužívajte poškodené predlžovacie káble. Stav napájacieho kábla sa musí pravidelne kontrolovať. Napájací kábel sa nesmie ťahať.

7. ZAPÍNANIE ZARIADENIA

Na korpuse jednotky zapínača a tlakového spínača, nad trojcestným ventilom s dvoma tlakomermi sa nachádza tlačidlo vypínača kompresora (červený hríb – pozri obr. 5). Keď sa zdvihne hore (potiahne), zapne sa napätie a spustí sa hnacia jednotka kompresora. Hnacia jednotka začne tlačiť vzduch do zásobníka cez napĺňaciu hadicu a spätný ventil. Tlakový spínač je továrensky nastavený na hodnotu tlaku 8 barov. Keď kompresor dosiahne tento tlak (maximálny tlak), tlakový spínač preruší el. obvod a hnacia jednotka kompresora prestane tlačiť vzduch do vzduchového zásobníka. Keď tlak v zásobníku dosiahne 8 barov, po vypnutí motora, cez prípojnú hadicu do stýkača sa vypustí zvyšok vzduchu z hlavy a napĺňacej hadice. Počas spotrebovávania vzduchu (práca s príslušenstvom), sa vzduchový zásobník vyprázdňuje a znižuje sa tlak, keď dosiahne továrensky nastavenú minimálnu hodnotu (cca 5,5 bar), tlakový spínač opätovne zopne el. obvod, hnacia jednotka kompresora sa spustí a začne tlačiť vzduch do zásobníka. Cyklus napĺňania (kompresie) zásobníka sa začína odnova. Vyššie opísaný spôsob funguje iba vtedy, keď je zapínacie tlačidlo (hríb) celý čas zdvihnuté v polohe ZAPNUTÉ (alebo označené I alebo ON). Samozrejme, cyklus kompresie môžete v každej chvíli prerušiť, bez ohľadu na aktuálny tlak v zásobníku (takže aj vtedy, keď nedosiahne nastavenú maximálnu hodnotu tlaku 8 barov). Keď chcete prácu prerušiť, stačí, keď zapínač zatlačíte do polohy VYPNUTÉ (alebo O alebo OFF) – pozri obr. 5). Kvôli bezpečnosti personálu, keby sa tlakový spínač neaktivoval, kompresor má bezpečnostný ventil (ventil s kolieskom, na pravej strane trojcestného ventilu s tlakomermi – pozri obr. 6, pol. D). POZOR TLAKOVÝ SPÍNAČ NIKDY NENASTAVUJTE A NEMEŇTE TOVÁRENSKY NASTAVENÉ PARAMETRE!

8. POUŽÍVANIE ZARIADENIA

Pred začatím práce vždy skontrolujte stav oleja v hnacej jednotke kompresora. Je na to určený priezor, ktorý je umiestnený v korpuse hnacej jednotky. Hladina oleja má byť vyššia ako stredový červený bod na priezore (obr. 4). Príliš nízka úroveň oleja zvyšuje trenie v hnacej jednotke kompresora a môže viesť až k jeho poškodeniu. Príliš vysoká úroveň oleja môže viesť kpreniknutiu oleja do kompresnej jednotky, ako aj do zásobníka stlačeného vzduchu. Kompresor postavte stabilne na požadovanom mieste práce (pozri Prípustné prevádzkové podmienky a Bezpečnosť používania), ak je to nevyhnutné, použite predlžovací kábel, položte ho tak, aby pri práci nezavadzal a nevytváral riziko potknutia. Kompresor má dva tlakomery (obr. 6), ako aj dve prípojné hrdlá na pripojenie príslušenstva. Tlakomer označený písmenom B je tlakomer, ktorý ukazuje aktuálny tlak v zásobníku. Príslušenstvo, pripojené k prípojnému hrdlu pod týmto tlakomerom, bude vždy pracovať s plným tlakom vzduchu, ktorý je aktuálne v zásobníku. Tlakomer označený písmenom A je tlakomer, ktorý ukazuje zadaný (regulovaný) tlak vzduchu, nastavený operátorom. Tlak sa môže nastaviť v rozpätí 0 až 8 barov. Tlak sa nastavuje regulačným kolieskom označeným písmenom C. Otáčaním regulačného kolieska C proti smeru pohybu hodinových ručičiek sa výstupný tlak znižuje (tlak na prípojnom hrdle pod tlakomerom A), otáčaním v smere pohybu hodinových ručičiek sa výstupný zadaný tlak zvyšuje. Príklad: operátor otočením kolieska C proti smeru pohybu hodinových ručičiek nastaví tlak 2 bary, ktorý ukazuje tlakomer A. Na výstupe, tzn. na prípojnom hrdle pod tlakomerom A bude vždy výstupný tlak s hodnotou 2 bary. Pripomíname, že kompresor sa s najvyšším prietokom vzduchu môže používať iba krátko. Čím nižší výstupný tlak (tzn. spotrebovávaný), tým je efektívny pracovný čas dlhší. Kompresor musí stíhať dopĺňať vzduch v nádrži, aby dlhšie udržal nastavený výstupný tlak vzduchu. Môže sa stať, že nastavený výstupný tlak je príliš vysoký, aby sa kompresor s takto nastaveným tlakom dal používať dostatočne dlho. Je potrebné prácu prerušovať, aby sa nádrž opäť dostatočne naplnila. Zadaný tlak, nastavený reg. kolieskom C, sa dá zablokovať pretočením červenej matice, ktorá sa nachádza v osi reg. kolieska, a jej zablokovaní na koliesku C. Vedľa tlakomeru B sa nachádza bezpečnostný ventil označený písmenom D. Na jednej strane chráni zariadenie v prípade poruchy tlakovej spojky, tzn. otvára sa, keď tlak vzduchu v zásobníku prekročí 8 barov, poistný ventil D vypustí prebytočný vzduch z nádrže, a takým spôsobom klesne tlak v zásobníku (na bezpečnú hodnotu). Týmto ventilom sa tiež dá rýchlo vypustiť vzduch zo zásobníka, samozrejme, keď je kompresor vypnutý. V takom prípade uchopte koliesko na ventile D a potiahnite ho v smere šípky, tak ako je to znázornené na obr. 6. Vzduch sa následne zo zásobníka vypustí. Keď zo zásobníka vypustíte vzduch, koliesko pustite a umožnite, aby pružina ventilu opätovne uzatvorila systém. Obe prípojné hrdlá sú určené na rýchle pripájanie príslušenstva, nemajú závit. Koncovku kábla príslušenstva vtlačte na prípojné hrdlo, až kým háčik (blokáda) nezapadne. Každé príslušenstvo pripájajte vtedy, keď je zásobník vzduchu prázdny. Pomocou kompresora a príslušného príslušenstva je možné vykonávať medzi inými nasledujúce práce:

• Čistenie stlačeným vzduchom – pištoľ na prefukovanie s rôznymi dýzami

• Umývanie vodou, benzínom ap. – pištoľ na umývanie

• Maľovanie – striekacia pištoľ

• Hustiť pneumatiky – pištoľ na hustenie Na pripájanie príslušenstva sa používajú vinylové ohybné hadice s rôznymi dĺžkami. Odporúčané príslušenstvo je uvedené v ďalšej časti príručky.

9. PRIEBEŽNÉ OBSLUŽNÉ ČINNOSTI

POZOR Priebežné obslužné činnosti vykonávajte iba vtedy, keď je zástrčka napájacieho kábla vytiahnutá z el. zásuvky, keď je zásobník vzduchu prázdny, a keď je hnacia jednotka dostatočne vychladnutá. Pravidelne, pred každých začatím práce, kontrolujte úroveň oleja. Po prvých 100 hodinách práce vymeňte olej na nový, tak ako je to znázornené na obr. 7. Keď chcete vymeniť olej, najprv vyberte zátku hrdla olejovej nádrže (1. krok) a kľúčom 24 pre A077060 alebo kľúčom 10 pre A077020/30 odskrutkujte a vyberte priezor olejovej nádrže (2. krok). Kompresor nakloňte tak, aby mohol olej voľne vyplynúť zo systému (3. krok). Miesto závitu skrutky očistite zo zvyškov oleja a namontujte ju opäť na svoje miesto, dotiahnite (s citom) príslušným kľúčom (4. krok). Cez hrdlo olejovej nádrže vlejte nový olej (5. krok). Do kompresora PANSAM odporúčame olej do kompresorov typu A531001 firmy PANSAM alebo iný olej, s takou istou kvalitou (parametrami). Zakrúťte zátku hrdla olejovej nádrže. Kompresorový olej vymieňajte (okrem prvej výmeny po 100 hodinách práce) každých 500 hodín práce. Postupujte tak, ako je to opísané vyššie. Systém potrebuje cca 250 ml oleja. V prípade, ak kompresor ešte neprepracoval 500 hodín, a pri kontrole úrovne oleja cez priezor zistíte, že úroveň oleja je príliš nízka, dolejte požadované množstvo oleja bez toho, aby ste úplne vymieňali všetok olej. Správna úroveň (hladina) oleja je znázornená na obr. 4. Po každých 120 hodinách práce skontrolujte funkčnosť bezpečnostného ventilu (obr. 6, pol. D, ako aj opis na 6. strane) tak, že pomocou tohto ventilu vypustíte vzduch zo zásobníka. Pravidelne kontrolujte stav (úroveň zašpinenia) vzduchových filtrov (obr. 2) V prípade, ak sa kompresor používa v zaprášených a špinavých miestnostiach, vzduchové filtre sa znečisťujú, a následne dochádza k nadmernému opotrebovávaniu kompresora. Filter čistite pravidelne, po každých 300 hodinách. Zdemontujte vzduchový filter (odksrutkujte ho). Časť so závitom odpojte od svoriek a vyberte filtračnú vložku (špongiu). Filtračnú vložku najlepšie čistite stlačeným vzduchom, alebo ho opláchnite vodou, následne vodu vysajte a filter vysušte, nezabúdajte, že filter sa v žiadnom prípade nesmie vkladať, keď nie je úplne suchý. Suchú filtračnú vložku vložte do plášťa filtra a upevnite svorkami. Opätovne namontujte v kompresore. Filtre vymieňajte na nové podľa toho, ako intenzívne používate kompresor, v každom prípade, vzduchové filtre vymieňajte vždy pri každej výmene oleja. Každý deň vypúšťajte zo vzduchového zásobníka skondenzovanú vodu. Skondenzovaná voda sa zo zásobníka vypúšťa výpustným ventilom, ktorý je znázornený na obr. 8. Najprv zo zásobníka vypustite vzduch, ponechajte tlak cca 0,5 bar, následne odkrúťte ryhovanú maticu ventilu (obr. 8). Pomaly odkrúcajte proti smeru pohybu hodinových ručičiek, a tak vypúšťajte vzduch a zvyšky vody. Keď vypustíte všetku vodu, opätovne zakrúťte výpustný ventil. Nikdy neokrúcajte kľúčom šesťhrannú skrutku ventilu, ktorá je nad ryhovanou maticou. Kompresor udržujte v náležitej čistote, nedovoľte, aby bol príliš zašpinený. Technické kontroly a údržbu plánujte a vykonávajte podľa platných požiadaviek a noriem v mieste používania zariadenia, ako aj príslušne podľa spôsobu používania zariadenia. Príslušné orgány môžu požiadať o predstavenie príslušnej dokumentácie. Odporúčané príslušenstvo: PANSAM odporúča používať a pracovať s kompresormi nasledujúcim nástrojmi, príslušenstvom: A533082 - špirálovitá hadica s rýchlospojkou - dĺžka 15 m. A533081 - špirálovitá hadica s rýchlospojkou - dĺžka 10 m. A533080 - špirálovitá hadica s rýchlospojkou - dĺžka 5 m. A 533070 - lakovacia pištoľ dolná A533060 – lakovacia pištoľ horná A533050 - pištoľ na hustenie s manometrom A533040 – umývacia pištoľ A533031 - prefukovacia pištoľ dlhá A533030 - prefukovacia pištoľ krátka A533020 – 6-dielna súprava príslušenstva A533010 – 5-dielna súprava príslušenstva Nezabúdajte, že množstvo spotrebovávaného vzduchu počas práce závisí od typu používaného príslušenstva. Ak bude spotreba vzduchu príliš vysoká, tzn. ak kompresor nebude schopný dostatočne napĺňať nádrž na stlačený vzduch, dôjde k poklesu tlaku v systéme, a takú (zníženú) hodnotu bude ukazovať aj manometer.

Diely a časti: V balení (súprave) je spolu s kompresorom: A077020:1. Jazdné kolieska - ks 2; 2. Závitový čap na upevnenie koliesok - ks 2; 3.Upevňujúca matica kolies - ks 2; 4. Komplet podložiek; 5. Gumová pätka - ks 1; 6.Zátka hrdla olejovej nádrže - ks 1; 7. Vzduchový filter - ks 1 A077030/A077060:

1. Jazdné kolieska - ks 2; 2. Závitový čap na upevnenie koliesok - ks 2;

3. Upevňujúca matica kolies - ks 2; 4. Komplet podložiek; 5. Gumová

pätka - ks 2; 6. Upevňujúca matica pätky - ks 2; 7. Zátka hrdla olejovej nádrže - ks 1; 8. Vzduchový filter - ks 2 Záverečné poznámky Pri objednávaní náhradných dielov vždy uveďte číslo ŠARŽE/SÉRIE, ktoré je uvedené na výrobnom štítku. Opíšte poškodený diel, uveďte tiež približný termín nákupu zariadenia. Počas trvania záruky sú prípadné opravy vykonávané podľa zásad uvedených v záručnom liste. Reklamovaný výrobok odovzdajte na opravu v mieste nákupu (predajca je povinný prijať reklamovaný výrobok), alebo ho pošlite do centrálneho servisu DEDRA – EXIM. Pripojte záručný list vystavený importérom a kópiu dokladu o nákupe. Bez tohto dokumentu bude oprava vykonané odplatne, ako pozáručná oprava. Po skončení záručnej lehoty opravy vykonáva centrálny servis. Poškodený výrobok pošlite do servisu (náklady na zásielku hradí užívateľ).

Technické parametre A0777020: Typ zásobníka 24FL Najvyšší pracovný tlak, PS 8 bar Najvyššia prevádzková teplota, Tmax 90°C Najnižšia prevádzková teplota, Tmin -10°C Objem, V 24 L Výrobné číslo, L/N je uvedené na výrobnom štítku zásobníka Rok výroby je uvedený na výrobnom štítku zasobnika A0777030: Typ zásobníka 50FL Najvyšší pracovný tlak, PS 8 bar Najvyššia prevádzková teplota, Tmax 90°C Najnižšia prevádzková teplota, Tmin -10°C Objem, V 50 L Výrobné číslo, L/N je uvedené na výrobnom štítku zásobníka Rok výroby je uvedený na výrobnom štítku zasobnika A0777060: Typ zásobníka 50VFL Najvyšší pracovný tlak, PS 8 bar Najvyššia prevádzková teplota, Tmax 90°C Najnižšia prevádzková teplota, Tmin -10°C Objem, V 50 L Výrobné číslo, L/N je uvedené na výrobnom štítku zásobníka Rok výroby je uvedený na výrobnom štítku zasobnika Použitie Zásobník C-50/8A je určený na používanie iba a výhradne s kompresorom A077020. Zásobník 50FL je určený na používanie iba a výhradne s kompresorom A077030. Zásobník 50VFL je určený na používanie iba a výhradne ako prvok (diel) kompresora A077060. Súčasne, používanie zásobníka na iné účely a iným spôsobom ako je to opísané v tejto užívateľskej príručke, je zakázané, predovšetkým demontáž a akékoľvek oddelené použitia. Údržba Každý deň vypúšťajte zo vzduchového zásobníka skondenzovanú vodu. Skondenzovaná voda sa zo zásobníka vypúšťa výpustným ventilom, ktorý je znázornený na obr. 8. Najprv zo zásobníka vypustite vzduch, ponechajte tlak cca 0,5 bar, následne odkrúťte ryhovanú maticu ventilu (obr. 8). Pomaly odkrúcajte proti smeru pohybu hodinových ručičiek, a tak vypúšťajte vzduch a zvyšky vody. Keď vypustíte všetku vodu, opätovne zakrúťte výpustný ventil. Nikdy neokrúcajte kľúčom šesťhrannú skrutku ventilu, ktorá je nad ryhovanou maticou. Montáž a inštalácia Zásobník je integrálnou súčasťou kompresora. Nie sú potrebné žiadne inštalačné či montážne činnosti. Výrobný štítok Výrobný štítok zásobníka je umiestnený na veku pod hlavným prípojným hrdlom.

13. ZOZNAM DIELOV NA SCHEMATICKOM NÁKRESE

A077020 / 30 Číslo Názov dielu/časti SK

Plastový kryt motora

Tesnenie výpustného ventilu

Skrutka výpustného ventilu

Pliešok výstupného (kompresného) ventilu

Trojcestný ventil s regulátorom

Bezpečnostný ventil A077060 Číslo Názov dielu/časti SK

Olejový piestny krúžok

Tesnenie olejového veka

Odstredivý vypínač kondenzátora časť 1

Odstredivý vypínač kondenzátora časť 2

Rúrka spájajúca kompresor a zásobník

Zátka hrdla olejovej nádrže

ZARIADENÍ (tykajúce są domácností) Tento symbol na výrobku alebo na priloženej dokumentácii upozorní, že chybné elektrické spotrebiče a elektronické zariadenia nemožno likvidovať spolu s domácim odpadom. Správny postup pri ich likvidácii alebo recyklácii podlieha odovzdaniu zariadení na určené zberné miesta, kde budú prijaté zdarma. Informácie o takýchto zberných miestach vydávajú miestne orgány, napr. na svojich internetových stránkach. Správna likvidácia prístroja umožňuje zachovať cenné prírodné zdroje a napomáha prevencii potenciálnych negatívnych dopadov na zdravie a životné prostredie, ktoré môže byť ohrozené nesprávnym nakladaním s takýmto odpadom. Nesprávne nakladanie s elektronickými/elektrickými odpadmi je sankciované podľa príslušných vnútroštátnych právnych predpisov. Pre používateľov v Európskej únii V prípade odovzdania elektrických spotrebičov a elektronických zariadení, obráťte sa na najbližšie miesto predaja alebo na dodávateľa, ktorý Vám poskytne bližšie informácie. Likvidácia odpadov v krajinách mimo EÚ. Tento symbol platí len v krajinách EÚ. Ak chcete tento výrobok zlikvidovať, obráťte sa na miestne úrady alebo predajcu za účelom získania informácií o správnom spôsobe postupovania vo veci. Preklad originálneho návodu LTgfdgdfg

Olejový kompresor Katalógové č.: A077020/077030/077060 Číslo šarže:..................................................... (ďalej len Výrobok) Dátum nákupu výrobku: …………………………………. Pečiatka predajcu: ………………….. Dátum a podpis predajcu : ................................................ Vyhlásenie Užívateľa: Potvrdzujem, že som bol oboznámený so záručnými podmienkami, ako aj s následkami nedodržiavania pokynov a odporúčaní, ktoré sú uvedené v užívateľskej príručke a v záručnom liste. Záručné podmienky sú mi známe, čo potvrdzujem vlastnoručným podpisom:

dátum a miesto podpis Užívateľa

I. Zodpovednosť za Výrobok:

1. Ručiteľ - spoločnosť „DEDRA EXIM sp. z o.o.“ sídliaca v meste: Pruszków,

na adrese: ul. 3 Maja 8, 05-800 Pruszków, Poľsko, zapísaná do obchodného registra pod číslom KRS 0000062517 vedenom oblastným súdom pre hlavné mesto Varšava vo Varšave, 14. ekonomické oddelenie Štátneho súdneho registra, IČ DPH: PL 5270204933, základné imanie: 100 980,00 PLN.

2. Podľa podmienok stanovených týmto záručným listom Ručiteľ udeľuje

záruku na Výrobok, pochádzajúci z distribúcie Ručiteľa.

3. Zodpovednosť na základe záruky sa vzťahuje iba na chyby, ktoré vznikli

následkom príčin nachádzajúcich sa vo Výrobku v momente jeho vydania Užívateľovi.

4. Na základe záruky Užívateľ získava právo na bezplatnú opravu výrobku,

ak sa chyba objaví počas trvania záručnej lehoty. Spôsob opravy Výrobku (metóda vykonania opravy) závisí od rozhodnutia Ručiteľa. V prípade, ak Ručiteľ uzná, že Výrobok sa nedá opraviť, Ručiteľ si vyhradzuje právovymeniť chybný prvok alebo celý Výrobok na výrobok bez chýb, právo na zníženie ceny Výrobku alebo právo na odstúpenie od dohody.

5. Voči Užívateľovi, ktorý nie je konzumentom v zmysle zákona z 23. apríla

1964 Občiansky zákonník, zodpovednosť Ručiteľa za škody vyplývajúce z tejto záruky a/alebo ktoré súvisia s jej uzatvorením a realizáciou, bez ohľadu na právny základ, je obmedzená maximálne do výšky hodnoty chybného Výrobku.

Prvky Výrobku na ktoré sa vzťahuje záruka Trvanie záručnej ochrany Olejový kompresor A077020/30/60 (spolu s príslušenstvom) 24 mesiacov od dňa nákupu Výrobku, ktorý je uvedený v tomto záručnom liste Vzduchový filter Vzduchové filtre Na tieto prvky sa záruka nevzťahuje.

1. Przedstawienie Užívateľ je povinný predstaviť vyplnený Záručný list

výrobku, ako aj náležitý doklad o nákupe Výrobku, napr. predstavením pokladničného bloku, faktúry ap. Aby reklamačný proces prebiehal efektívne odporúčame, aby Užívateľ spolu s reklamovaným výrobkom doručil všetky prvky vymenované v kapitole užívateľskej príručky výrobku „Diely a časti“.

2. Užívateľ je povinný dodržiavať pokyny a odporúčania uvedené v

užívateľskej príručke a v záručnom liste.

3. Záruka platí iba na území Poľskej republiky a členských štátov EÚ.

IV. Záruka sa nevzťahuje na chyby, ktoré vznikli

(predovšetkým) následkom:

1. Nedodržania podmienok určených v užívateľskej príručke, predovšetkým

podmienok správneho používania, prevádzky, údržby a čistenia

2. Použitia na čistenie alebo na údržbu nevhodných prípravkov, nezhodne s

užívateľskou príručkou;

3. Nevhodného uchovávania a prepravy výrobku;

4. Vykonania neautorizovaných zmien a/alebo iných zásahov do výrobku, na

ktoré výrobca nevyjadril súhlas;

5. Použitím vo výrobku/s výrobkom nevhodných prevádzkových materiálov,

nezhodne s užívateľskou príručkou. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca záručné práva na výrobok, v ktorom:

1. sériové čísla, označenia dátumov a výrobné štítky boli odstránené,

zmenené alebo poškodené;

2. boli poškodené plomby alebo sú na nich viditeľné stopy manipulácie.

Pozor! Činnosti súvisiace s každodennou obsluhou výrobku, vyplývajúce medzi iným z užívateľskej príručky, Užívateľ vykonáva vlastnými silami a na vlastné náklady.

V. Reklamačná procedúra:

1. V prípade, ak Užívateľ objaví, že Výrobok nefunguje správne, ešte pred

zložením reklamácie je povinný uistiť sa, či boli náležite vykonané všetky stanovené činnosti, predovšetkým tie uvedené v užívateľskej príručke.

2. Reklamácia musí byť podaná bezodkladne, najlepšie v priebehu 7 dní od

dňa, v ktorom sa prejavila (objavila) chyba Výrobku. Užívateľ, ktorý nie je konzumentom v zmysle zákona z 23. apríla 1964 Občiansky zákonník, stráca práva vyplývajúce z tejto záruky v prípade, ak reklamáciu nepodá v priebehu 7 dní od dňa, v ktorom sa prejavila (objavila) chyba Výrobku.

3. Reklamáciu môžete podať medzi inými na mieste, v ktorom ste výrobok

kúpili, v záručnom servise alebo poštou na adresu: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków, Poľsko. Užívateľ môže podať reklamáciu prostredníctvom formulára, ktorý je dostupný na webovej stránke www.dedra.pl. („Formulár podania reklamácie na základe udelenej záruky”). Adresy záručných servisov v jednotlivých štátoch sú zverejnené na webovej stránke www.dedra.pl. V prípade, ak v danom štáte sa nenachádza záručný servis, odporúčame reklamovaný výrobok doručiť na adresu: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków, Poľsko.

4. Vzhľadom na bezpečnosť Užívateľa, nefunkčný (chybný) výrobok sa v

žiadnom prípade nesmie používať. Pozor!!! Používanie nefunkčného (chybného) výrobku je nebezpečné pre zdravie a život Užívateľov.

5. Povinnosti vyplývajúce z udelenej záruke budú vyplnené v lehote 14

pracovných dní počítajúc od dňa doručenia reklamovaného Výrobku Užívateľom.

6. Pred zaslaním reklamácie odporúčame reklamovaný Výrobok náležite

očistiť. Odporúčame reklamovaný Výrobok dôkladne zabezpečiť pre prípadným poškodeniami počas prepravy (reklamovaný Výrobok odporúčame doručiť v originálnom obale).

7. Záručná lehota sa predlžuje o čas, počas ktorého Užívateľ následkom

chyby (nefunkčnosti) výrobku, na ktorú sa vzťahovala záruka, nemohol Výrobok používať.

8. Záruka nevylučuje, neobmedzuje a ani nepozastavuje právo Užívateľa

(kupujúceho) na základe príslušných predpisov o ručení za chyby predanej veci.
