A077060 - Compresor Pansam - Manual de utilizare gratuit
Găsiți gratuit manualul dispozitivului A077060 Pansam în format PDF.
| Tip de produs | Compresor de aer cu ulei |
| Marcă | Pansam |
| Model | A077060 |
| Alimentare electrică | 230 V, 50 Hz, monofazat |
| Puterea nominală a motorului | 2300 W |
| Numărul de cilindri | 2 |
| Viteza de rotație a motorului | 2850 rot/min |
| Presiunea maximă de refulare | 8 bar |
| Capacitatea rezervorului de aer | 100 L |
| Greutate | 43 kg |
| Nivel de putere acustică (LWA) | 91,2 dB(A) |
| Nivel de presiune acustică (LPA) | 71,2 dB(A) |
| Tip rezervor | 50VFL |
| Temperatura de funcționare | -10°C până la 90°C |
| Secțiunea minimă a cablului de alimentare | 2,5 mm² (cupru) |
| Siguranță recomandată | 16 A (întârziere) |
| Capacitate ulei motor | Aproximativ 250 ml |
| Ulei recomandat | Pansam A531001 sau echivalent |
| Accesorii incluse | Roți, picioare cauciucate, dop de ulei, filtre de aer (2) |
| Utilizare prevăzută | Bricolaj, atelier, umflare, vopsire, curățare |
Întrebări frecvente - A077060 Pansam
Întrebările utilizatorilor despre A077060 Pansam
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Compresor în format PDF gratuit! Găsiți manualul dvs. A077060 - Pansam și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. A077060 mărcii Pansam.

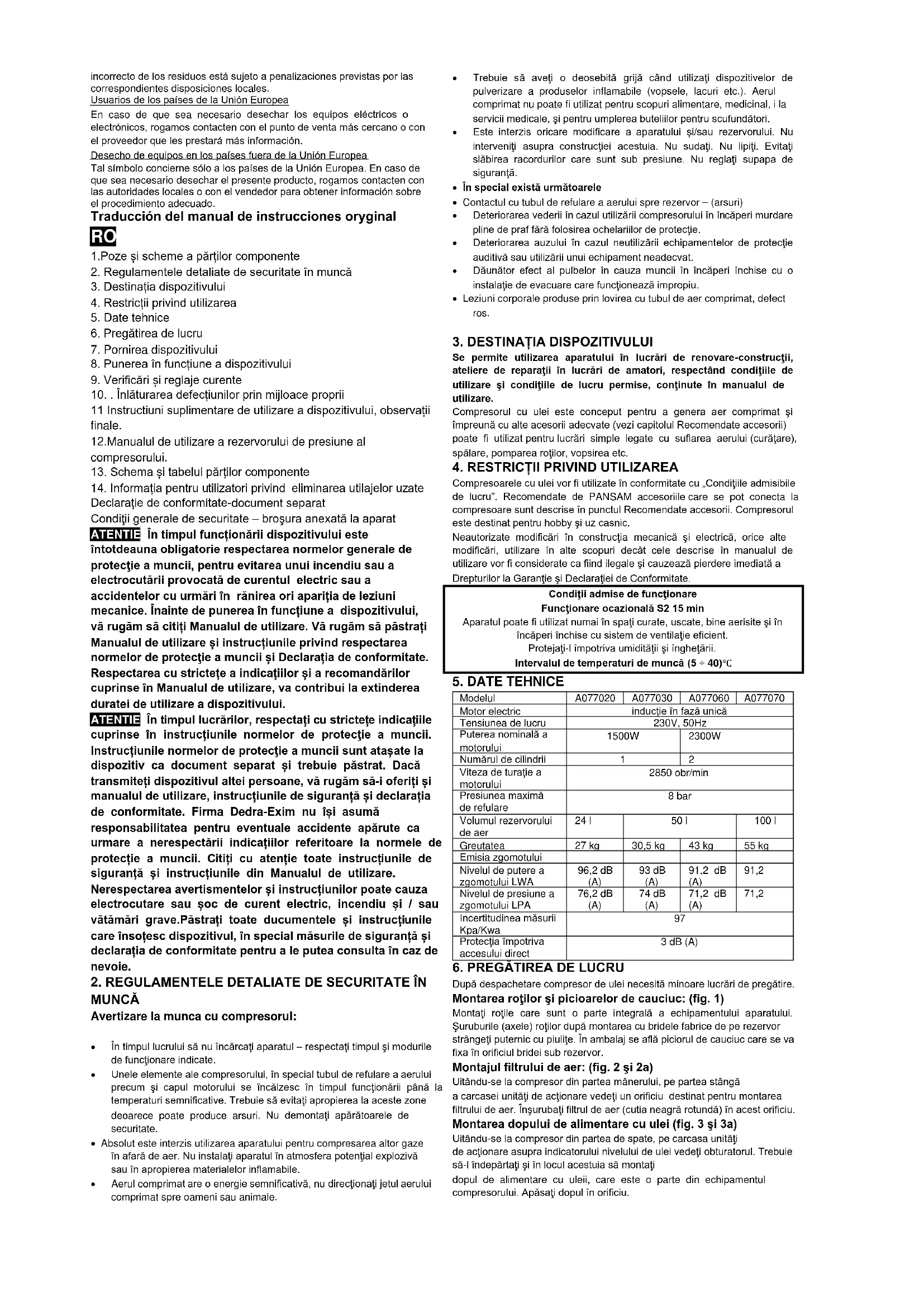

MANUAL DE UTILIZARE A077060 Pansam
Instrucțiuni de utilizare și certificat de garanție
NL COMPRESSOR
Toate drepturile rezervate. Această redactare este protejată prin legea dreptului de autor. Este interzisă copierea, reproducerea în orice fel sau multiplicarea și distribuirea parțială sau în totalitate a Manualului de utilizare fără permisiunea firmei Dedra-Exim
Firma Dedra-Exim își rezervă dreptul de a face modificări tehnice și constructive sau de completare a dispozitivului fără o notificare prealabilă.
NL
Traducerea instrucțiunii originale
FR
-
Poze și scheme a părților componente
-
Regulamentele detaliate de securitate în muncă
-
Destinația dispozitivului
-
Restrictii privind utilizarea
-
Date tehnice
-
Pregătirea de lucru
-
Pornirea dispozitivului
-
Punerea în funcțiune a dispozitivului
-
Verificări și reglaje curente
-
. Înlăturarea defectiunilor prin mijloace proprii
11 Instructiuni suplimentare de utilizare a dispozitivului, observații finale.
-
Manualul de utilizare a rezervorului de presiune al compresorului.
-
Schema și tabelul părților componente
-
Informația pentru utilizatori privind eliminarea utilajelor uzate Declaratie de conformitate-document separat
Conditii generale de securitate – broşura anexată la aparat
ATENTIE în timpul funcționării dispozitivului este întotdeauna obligatorie respectarea normelor generale de protecție a muncii, pentru evitarea unui incendiu sau a electrocutării provocată de curentul electric sau a accidentelor cu urmări în rănirea ori apariția de leziuni mecanice. Înainte de punerea în funcțiune a dispozitivului, vă rugăm să citiți Manualul de utilizare. Vă rugăm să păstrați Manualul de utilizare și instrucțiunile privind respectarea normelor de protecție a muncii și Declarația de conformitate. Respectarea cu strictețe a indicațiilor și a recomandărilor cuprinse în Manualul de utilizare, va contribui la extinderea duratei de utilizare a dispozitivului.
ATENTIE în timpul lucrărilor, respectați cu strictețe indicațiile cuprinse în instrucțiunile normelor de protecție a muncii. Instrucțiunile normelor de protecție a muncii sunt atașate la dispozitiv ca document separat și trebuie păstrat. Dacă transmiteți dispozitivul altei persoane, vă rugăm să-i oferiți și manualul de utilizare, instrucțiunile de siguranță și declarația de conformitate. Firma Dedra-Exim nu își asumă responsabilitatea pentru eventuale accidente apărute ca urmare a nerespectăril indicațiilor referitoare la normele de protecție a muncii. Citiți cu atenție toate instrucțiunile de siguranță și instrucțiunile din Manualul de utilizare.
Nerespectarea avertismentelor și instrucțiunilor poate cauza electrocutare sau șoc de curent electric, incendiu și / sau vătămări grave. Păstrați toate ducumentele și instrucțiunile care însoțesc dispozitivul, în special măsurile de siguranță și declarația de conformitate pentru a le putea consulta în caz de nevoie.
2. REGULAMENTELE DETALIATE DE SECURITATE ÎN MUNCĂ
Avertizare la munca cu compresorul:
- În timpul lucrului să nu încărcați aparatul – respectați timpul și modurile de funcționare indicate.
- Unele elemente ale compresorului, în special tubul de refulare a aerului precum și capul motorului se încălzesc în timpul funcționării până la temperaturi semnificative. Trebuie să evitați apropierea la aceste zone deoarece poate produce arsuri. Nu demontați apărătoarele de securitate.
- Absolut este interzis utilizarea aparatului pentru compresarea altor gaze în afară de aer. Nu instalați aparatul în atmosfera potențial explozivă sau în apropierea materialelor inflamabile.
- Aerul comprimat are o energie semnificativă, nu direcționați jetul aerului comprimat spre oameni sau animale.
- Trebuie să aveți o deosebită grijă când utilizați dispozitivelor de pulverizare a produselor inflamabile (vopsele, lacuri etc.). Aerul comprimat nu poate fi utilizat pentru scopuri alimentare, medicinal, i la servicii medicale, și pentru umplerea buteliilor pentru scufundători.
- Este interzis oricare modificare a aparatului și/sau rezervorului. Nu interveniți asupra construcției acestuia. Nu sudăți. Nu lipiți. Evitați slăbirea racordurilor care sunt sub presiune. Nu reglați supapa de siguranță.
- în special există următoarele
- Contactul cu tubul de refulare a aerului spre rezervor – (arsuri)
- Deteriorarea vederii în cazul utilizării compresorului în încăperi murdare pline de praf fără folosirea ochelariilor de protecție.
- Deteriorarea auzului în cazul neutilizării echipamentelor de protectie auditivă sau utilizării unui echipament neadecvat.
- Dăunător efect al pulbelor în cauza muncii în încăperi închise cu o instalatie de evacuare care funcționează impropiu.
- Leziuni corporale produse prin lovirea cu tubul de aer comprimat, defect ros.
3. DESTINAȚIA DISPOZITIVULUI
Se permite utilizarea aparatului în lucrări de renovare-construcții, ateliere de reparații în lucrări de amatori, respectând condițiile de utilizare și condițiile de lucru permise, conținute în manualul de utilizare.
Compresorul cu ulei este conceput pentru a genera aer comprimat și împreună cu alte acesorii adecvate (vezi capitolul Recomendate accesorii) poate fi utilizat pentru lucrări simple legate cu suflarea aerului (curățare), spălare, pomparea roților, vopsirea etc.
4. RESTRICTII PRIVIND UTILIZAREA
Compresoarele cu ulei vor fi utilizate în conformitate cu „Condițiile admisibile de lucru”. Recomendate de PANSAM accesoriile care se pot conecta la compresoare sunt descrise în punctul Recomendate accesorii. Compresorul este destinat pentru hobby și uz casnic.
Neautorizate modificări în constructția mecanică și electrică, orice alte modificări, utilizare în alte scopuri decât cele descrise în manualul de utilizare vor fi considerate ca fiind ilegale și cauzează pierdere imediată a
Drepturilor la Garantie și Declaratiei de Conformitate.
Conditii admise de functionare
Functionare ocazională S2 15 min
Aparatul poate fi utilizat numai în spați curate, uscate, bine aerisite și în
încăperi închise cu sistem de ventilatie eficient.
Protejați-I împotriva umidității și înghețării.
Intervalul de temperaturi de muncă (5 ÷ 40)°C
- DATE TEHNICE
| Modelul | A077020 | A077030 | A077060 | A077070 |
| Motor electric | inductie în fază unică | |||
| Tensiunea de lucru | 230V, 50Hz | |||
| Puterea nominală a motorului | 1500W | 2300W | ||
| Numărul de cilindrii | 1 | 2 | ||
| Viteza de turație a motorului | 2850 obr/min | |||
| Presiunea maximă de refulare | 8 bar | |||
| Volumul rezervorului de aer | 24 l | 50 l | 100 l | |
| Greutatea | 27 kg | 30,5 kg | 43 kg | 55 kg |
| Emisia zgomotului | ||||
| Nivelul de putere a zgomotului LWA | 96,2 dB (A) | 93 dB (A) | 91,2 dB (A) | 91,2 |
| Nivelul de presiune a zgomotului LPA | 76,2 dB (A) | 74 dB (A) | 71,2 dB (A) | 71,2 |
| Incertitudinea măsurii Kpa/Kwa | 97 | |||
| Protecția împotriva accesului direct | 3 dB (A) | |||
6. PREGÂTIREA DE LUCRU
După despachetare compresor de ulei necesită minoare lucrări de pregătire.
Montarea roților și picioarelor de cauciuc: (fig. 1)
Montați roțile care sunt o parte integrală a echipamentului aparatului. Șuruburile (axele) roților după montarea cu bridele fabrice de pe rezervor strângeți puternic cu piulite. În ambalaj se află piciorul de cauciuc care se va fixa în orificiul bridei sub rezervor.
Montajul filtrului de aer: (fig. 2 și 2a)
Uitându-se la compresor din partea mânerului, pe partea stângă a carcasei unități de acționare vedeți un orificiu destinat pentru montarea filtrului de aer. Înșurubați filtrul de aer (cutia neagră rotundă) în acest orificiu.
Montarea dopului de alimentare cu ulei (fig. 3 și 3a)
Uitându-se la compresor din partea de spate, pe carcasa unități de acționare asupra indicatorului nivelului de ulei vedeți obturatorul. Trebuie să-l îndepăratați și în locul acestuia să montați
dopul de alimentare cu uleii, care este o parte din echipamentul compresorului. Apăsați dopul în orificiu.
ATENTIE PRIN VIZOR VERIFICATI NIVELUL ULEIULUI (FIG. 4).
Nivelul uleiului trebuie să depășească centrul punctului roșu al vizorului.
Se referă la A077020 și A077030
Înainte de conectarea aparatului asigurați-vă dacă tensiunea de alimentare corespunde valorii indicate pe plăcuța de identificare Instalația de alimentare al aparatului va fi executată dintr-un cablu din cupru de o secțiune minimă de 1,5 mm 2 va fi tras de la siguranța de o valoare de 16A și va îndeplini cerințele de siguranță la utilizare. Instalația electrică va fi executată de un electrician autorizat. În cazul utilizării prelungitoarelor trebuie să fiti atenți ca secțiunea firului să nu fie mai mică de 1,5 mm2. Cordonul electric trebuie amplasat astfel încât să nu fie expus la tăieturi. Nu utilizați prelungitoare deteriorate. Verificați periodic starea tehnică al cordonului de alimentare. Nu trageți de cordonul de alimentare..
Se referă la A077060
Înainte de a porni aparatul verificați dacă protecția la supraîncărcare este apăsată. Înainte de a conecta unealta la o sursă de alimentare, asigurați-vă dacă tensiunea de alimentare corespunde cu valorile de pe plăcuța cu date tehnice. Instalația de alimentare al aparatului va fi executată dintr-un cablu din cupru de o secțiune minimă de 2,5 mm 2 va fi tras de la siguranța de o valoare de de 16A și va îndeplini cerințele de siguranță la utilizare. Instalația electrică va fi executată de un electrician autorizat. În cazul utilizării prelungitoarelor trebuie să fiți atenți ca secțiunea firului să nu fie mai mică de 2,5 mm2. Cordonul electric trebuie amplasat astfel încât să nu fie expus la tăieturi. Nu utilizați prelungitoare deteriorate. Verificați periodic starea tehnică al cordonului de alimentare. Nu trageți de cordonul de alimentare. Verificați periodic starea tehnică a cordonului. Nu trageți de cordon când doriți să scoateți unealta din priză.
7. PORNIREA DISPOZITIVULUI
Pe carcasa unități de comutator și presostat, deasupra teului cu două manometre este situat butonul întrerupătorului compresorului (ciuperca roșie-vezi desenul nr 5). Ridicarea acestuia spre sus pricinuiește transmitera tensiunii și pornirea unități de acționare a compresorului. Unitatea de acționare începe să presează aer în rezervor prin furtunul de umplere și supapa de retur. Presostatul este reglat în fabrică la o valoare de 8 bari. Când se ajunge la o presiune maximă presostatul oprește transmiterea tensiuni iar unitatea de acționare a compresorului nu presează aer în rezervor. După atingerea presiunii de 8 bari și oprirea tensiunii, prin furtunul conectat cu contactorul are loc evacuarea rezidurilor de aer din capul și furtunul de umplere. La consumul de aer (lucru cu accesorii) și totodată la scăparea aerului din rezervor până la valoarea minimă de presiune reglată în fabrică (circa 5,5 bari), presostatul din nou conectează tensiunea și unitatea compresorului începe să presează aerul în rezervor. Ciclul de comprimare începe din nou. Principiul de funcționare descris mai sus se referă la situația când butonul de pornire este tot tipul ridicat asta înseamnă în poziția PORNIT (sau marcată cu I ori ON). Operatorul poate să întrerupă ciclu de comprimare în fiecare moment indiferent de presiunea în rezervor (de asemenea când nu se atinge maximum reglat de 8 bari). Pentru a întrerupe funcționarea ajunge de a se apăsa butonul în jos OPRIT (sau marcat cu O ori OFF) – vezi desenul număr 5). Pentru siguranța utilizatorului, dacă presostatul nu va porni, compresorul este echipat în supapa de siguranță (supapa cu inel, pe partea teulului cu manometru - vezi desenul număr 6 poziția D).
ATENTIE NU INCERCAȚI SĂ REGLAȚI PRESOSTATUL ȘI SĂ SCHIMBAȚI REGLĂRILE DIN FABRICĂ! 8. PUNEREA ÎN FUNCTIUNE A DISPOZITIVULUI
Verificați nivelul de ulei în unitatea de acționare a compresorului înainte de a începe lucru. Pentru asta servește vizorul situat pe carcasa unități de acționare a compresorului. Nivelul de ulei trebuie să fie mai înalt decât punctul central roșu al vizorului (fig. 4)
Nivelul prea scăzut al uleiului mărește frecarea în unitatea de acționare a compresorului și poate duce la deteriorarea acestuia. Nivelul prea ridicat al uleiului poate pricinui pătrunderea uleiului în unitatea de comprimare a aerului și în rezervor. Amplasați stabil compresorul în locul destinat pentru lucru (Vezi Condițiile Admise de Lucru precum și Securitatea în Utilizare) și eventual desfășurați prelungitorul complet ca să nu deranjeze și să nu prezintă un pericol de împiedicare. Compresorul este echipat în două manometre (fig. 6) precum și în două ștuțuri de racordare a accesorilor. Manometru marcat cu literea B este manometrul care indică presiunea actuală în rezervor. Conectarea sculei prin ștuțul de racordare sub acest manometru va însemna întotdeuna lucru cu un debit ridicat de aer care este asigurat de presiunea maximă a rezevorului.
Manometrul marcat cu litera A este un manometr care indică presiunea setată (reglată) de operator. Intervalul de reglare a presiunii este de 0 – 8 bari. Pentru reglarea acestei presiuni servește butonul marcat cu litera C. Rotirea butonului C în sensul contrar acelor de ceasornic pricinuiește micșorarea presiunii la ieșire (ștuțul de racordare sub manometrul A), în timp ce rotirea butonului C în sensul acelor de ceasornic pricinuiește mărirea presiunii setată la ieșire. De exemplu: ajustăm cu butonul C rotind spre stânga presiunea de 2 bar pe care o citim pe manometru A. La ieșire, asta înseamnă prin ștuțul de racordare sub manometru A, întotdeauna va curge aer de o presiune de 2 bari. Trebuie să țineți minte că cu debitul complet de aer se lucrează pe o perioadă mai scurtă de timp. De a menține presiunea setată la ieșire pe o perioadă mai lungă de timp compresorul trebuie să ajungă să umple rezervorului. Se poate întâmpla ca presiunea setată la ieșire va fi prea mare pentru a asigura funcționarea compresorului la această valoare de presiune pe o perioadă mai lungă de timp. Trebuie să întrerupeți lucru pentru ca rezervorul să se umple.
Blocarea presiunii ajustală cu butonul C are loc prin rotirea piuliței roșii de pe axul butonului și blocarea acesteia pe butonul C.
Lângă manometrul B este situată supapa de siguranță marcată cu litera D. Aceasta servește pe de o parte ca o protecție împotriva unei eventuală avarie a presostatului, în momentul depășirii în rezervor a presiunii de 8 bari, prin supapa D iese aerul, micșorând astfel presiunea în rezervor. De asemenea cu această supapă se poate repede evacua aerul din rezervor, desigur când compresorul este oprit. Ajunge dacă prindeți inelul de pe supapa D și o trageți conform cu săgeata de pe fig. 6. Aerul din rezervor va fi scăpat. După scăparea aerului din rezervor, dați drumul inelului ca arcul supapei să închidă din nou unitatea.
Ambele ștuțe de racordare sunt adaptate pentru conectarea rapidă a accesorilor fără filet. Introduceți capătul furtunului sculei în ștuțul de racordare, până când acționează închizătorul. La montarea sculei rezervorul trebuie să fie fără aer.
Cu ajutorul compresorului și accesoriei potrivită se poate între altele executa următoarele operațiuni:
* Curățare cu aer comprimat – pistol pentru suflare cu diferite duze
* Spălare cu apă, petrol etc. - pistol de spălat
* Vopsire - pistol de pulverizare
* Pomparea rotilor auto – pistol pentru pompare
Accesoriiile se conectează cu ajutorul furtunilor flexibile de vinil de diferite lungimi. Sculele recomendate sunt menționate în următoarea parte a manualului de utilizare.
9. OPERAȚIUNI CURENTE DE ÎNTREȚINERE ATENTE OPERAȚIUNILE CURENTE DE ÎNTREȚINERE TREBUIE EFECTUATE CÂND ȘTECHERUL ESTE SCOS, AERUL DIN REZERVOR ESTE EVACUAT ȘI UNITATEA S-A RĂCIT.
Înainte de pornire trebuie de fiecare dată să controlați nivelul uleiului. După primele 100 de ore de funcționare trebuie să înlocuți uleiul cu nou așa cum este arătat pe fig. 7. În scopul înlocuirii uleiului scoateți dopul de alimentare cu ulei (pasul 1) și cu ajutorul cheiei 24 pentru A077060 sau cu ajutorul cheiei 10 pentru A077020/30 deșurubați și scoateți vizorul nivelului de ulei (pasul 2). Înclinați compresorul ca uleiul să se scurge din unitate (pasul 3). Curătați din ulei locul de înșurubare a șurubului și montați-l înapot înșurubând ușor cu cheia (pasul 4).
Turnați uleiul nou în locul de fixare a dopului de alimentare cu ulei (pasul 5). Recomandăm pentru compresorul PANSAM ulei tip - A531001 firmei PANSAM sau altul de aceiași calitate. Montați dopul de alimentare cu ulei. Schimbarea uleiului de compresor cu unul nou ( în afară de primele 100 de ore de lucru) trebuie efectuat la fiecare 500 de ore de funcționare.
Procedura menționată mai sus. În unitate intră circa 250 ml de ulei. Dacă compresorul nu a funționat 500 de ore, iar nivelul de ulei controlat periodic prin vizor indică o stare prea scăzută, trebuie să adăugați ulei fără să-l schimbați total. Nivelul corect al uleiului este arătat pe desenul nr 4. La fiecare 120 de ore verificați funcționarea supapei de siguranță (fig nr. 6 poz. D precum și descrierea de pe pagina 6) evacuând cu ajutorul acestuia aerul din rezervor. Verificați periodic dacă filtrele de aer nu sunt murdarem(fig. nr. 2). Utilizarea compresorului în încăperi murdare și prăfuite contaminează filtru de aer ce duce la consumul excesiv al compresorului. Filtru trebuie curătat după fiecare 300 de ore. Demontați filtrul de aer (deșurubați-l). Partea cu filetul desfaceți din cuie și scoateți cartușul filtrului (burete). Curățarea cartușului filtrului efectuați cu aer comprimat sau clătiți cu apă, scurgeți și uscați, ținând minte ca să nu montați filtrul ud. Filtrul uscat introduceți în carcasa filtrului și închideți-l cu ajutorul clemelor. Montați-l înapoi pe compresor. Schimbați filtrele cu cei noi în funcție de intensitatea de exploatare a compresorului și întotdeauna la fiecare schimbare a uleiului. În fiecare zi curățați compresorul din apa provenită din condensare. Curățarea rezervorului din rezidurile de apă se efectuază prin supapa de scurgere arătată la desenul nr. 8. După evacuarea aerului din rezervor lăsând presiune de circa 0,5 bar deșurubați capul cu moleta al şurubului supapei arătată la desenul 8. Rotind în sens invers acelor ceasornice dechideți încet supapa în scopul scăpării aerului și rezidurilor de apă. După curățare din apă din nou închideți supapa de scurgere. Niciodată nu deșurubați cu cheia şurubul hexagonal deasupra moletei. Păstrați compresorul curat, nu permiteți murdâria excesivă.
Verificările și lucrări de întreținere trebuie planificate și executate în conformitate cu cerințele legislative, corespunzătoare cu localizația și modul de exploatare a aparatului. Autoritățile de supraveghere pot să solicită prezentarea documentației corespunzătoare.
PANSAM recomandă pentru utilizare și la lucru cu compresori următoarele accesorii:
A533082 – cablul electric spirală cu cupla rapidă – lungimea 15 m.
A533081 cablul electric spirală cu cupla rapidă – lungimea 10 m.
A533080 cablul electric spirală cu cupla rapidă – lungimea 5 m.
A 533070 - pistol de lăcuit inferior
A533060 - pistol de lăcuit superior
A533050 - pistol pentru pompare cu manometru
A533040 – pistol pentru petrol (spălare)
A533031 - pistol pentru suflare lung
A533030 – pistol pentru suflare scurt
În timpul lucrului trebuie să țineți minte că cantitatea utilizată de aer depinde de tipul de accesorii folosite. Excesivă utilizare a aerului peste posibilitatea umplerii rezervorului unității de acționare va pricinui micșorarea presiunii în unitate iar valoarea acesteia va fi arătată pe manometru.
10. ÎNLĂTURAREA DEFECTIUNILOR PRIN MIJLOACE PROPRII
| PROBLEMA | CAUZE POSIBILE | REMEDI |
| Unitatea de acționare nu funcționează | Cablul de alimentare nu este bine conectat sau este deteriorat.În priză lipsa tensiunii de la rețeaÎntrerupătorul deteriorat | Apăsați mai adâncștecherul în priza de curent, verificați cablul de alimentare.Verificați tensiunea în priză precum și verificați dacă nu a acționat siguranțaÎnlocuți comutatorul cu unul nou. |
| Unitatea de acționare lucrează neregulat, se supraîncălzește | Nivelul de ulei prea micPistolul gripat în cămașa de cilindru | Completați uleiul de compresieTrimiteți generatorul la reparat |
| Compresorul zgomotos, cade în vibrații | Părțile de contact sunt slăbiteNivelul de ulei prea mic | Verificați apărătoarele – strângeti, verificați dacă compresorul este așezat stabil – corectați-1Completați uleiul de compresie |
| Presiunea în unitate nu crește, îngreunată curgere a aerului | Filtru de aer murdar Scurgere la conectareUnitatea de acționare lucrează încetPistolul deteriorat, inelele uzateGarnitura de etanșare crăpată | Curătați filtru de aer Verificați conectarea cu accesorileCompletați uleiul, verificați tensiunea Trimiteți generatorul la reparatSchimbați |
| Prea mare consum de ulei, schimbări ale nivelului de ulei | Inelele pistonului uzateCondensarea în baia de uleiGarnitura de etanșare deteriorată | ÎnlocuțiCurătați, schimbați uleiulSchimbați |
| Lipsa reglăriipresiunii la ieșire | Deterioratămembrana presostatuluiSupapa deteriorată | Trimiteți generatorul la reparatÎnlocuți |
11. COMPLETAREA DISPOZITIVULUI, OBSERVATII FINALE
Completarea
Ambalajul conține în afară de compresor:
A077020:
- Roti de deplasare - buc. 2; 2. Bolt cu filet pentru fixarea roților – buc.
2; 3. Piulita pentru fixarea roților - buc. 2; 4. Set de șaibe; 5. Picior de cauciuc - buc. 1; 6. Dop de alimentare cu ulei - buc. 1; 7. Filtru de aer - buc. 1
A077030/A077060:
- Roti de deplasare - buc. 2; 2. Bolt cu filet pentru fixarea rotilor – buc.
2; 3. Piulița pentru fixarea roților - buc. 2; 4. Set de șaibe; 5. Picion de cauciuc - buc. 2; 6. Piulița pentru fixarea roților - buc. 2; 7. Dop de alimentare cu ulei - buc. 1; 8. Filtru de aer - buc. 2
Observații finale
La comanda pieselor de schimb vă rugăm să ne furnizați numărul de LOT indicat pe plăcuța cu date tehnice. Vă rugăm să descrieți elementul deteriorat indicând termenul orientativ de cumpărare a aparatului.
Vă rugăm să descrieti elementul deteriorat indicând termenul orientativ de cumpărare a aparatului. Vă rugăm să aduceți produsul reclamat pentru a fi reparat la locul de achiziționare (vânzătorul este obligat să primească produsul reclamat), sau să-l trimite la Service-ul Central DEDRA-EXIM. Vă rugăm să atașați certificatul de garanție eliberat de importer. Fără acest document reparația va fi tratată ca după garanție. După perioada de garanție reparațiile efectuază Service-ul Central. Produsul deteriorat trebuie să-l trimiteți la Service (costurile de transport acoperă utilizatorul)
12. MANAULUL DE UTILIZARE A REZERVORULUI DE PRESIUNE A COMPRESORULUI
Date technice
A0777020:
Modelul rezervorului 24FL
Presiunea maximă de lucru, PS 8 bar
Temperatura maximă de lucru, Tmax 90°C
Temperatura minimă de lucru, Tmin -10°C
Capacitatea, V 24 L
Număr de fabrică, L/N pe plăcuța de identificare a rezervorului
Anul de fabricatie a pe plăcuța de identificare rezervorului
A0777030:
Modelul rezervorului 50FL
Presiunea maximă de lucru, PS 8 bar
Temperatura maximă de lucru, Tmax 90°C
Temperatura minimă de lucru, Tmin -10°C
Capacitatea, V 50 L
Număr de fabrică, L/N pe plăcuța de identificare a rezervorului
Anul de fabricatie a pe plăcuța de identificare rezervorului
A0777060:
Modelul rezervorului 50VFL
Presiunea maximă de lucru, PS 8 bar
Temperatura maximă de lucru, Tmax 90°C
Temperatura minimă de lucru, Tmin -10°C
Capacitatea, V 50 L
Număr de fabrică, L/N pe plăcuța de identificare a rezervorului
Anul de fabricatie a pe plăcuța de identificare rezervorului
Utilizare
Rezervorul C-50/8A este destinat pentru utilizare inclusiv cu compresorul A077020. Rezervorul 50FL este destinat pentru utilizare inclusiv cu compresorul A077030. Rezervorul 50VFL este destinat pentru utilizare numai și inclusiv ca element cu compresorul A077060. Totodată este interzis utilizarea rezervorului în scopuri prevăzute în prezentul manual de utilizare, în special demontarea acestuia și oricare utilizare separată.
Întreținere
În fiecare zi curățați compresorul din apa provenită din condensare.
Curățarea rezervorului din rezidurile de apă se efectuază prin supapa de scurgere arătată la desenul nr. 8. După evacuarea aerului din rezervor lăsând presiune de circa 0,5 bar deșurubați capul cu moleta al şurubului supapei arătată la desenul 8. Rotind în sens invers acelor ceasornice dechideți încet supapa în scopul evacuării aerului și rezidurilor de apă.
După curățare din apă din nou închideți supapa de scurgere. Niciodată nu deșurubați cu cheia șurubul hexagonal deasupra moletei.
Instalarea
Rezervorul este o partă integrală a compresorului. Nu necesită nicio operație de instalare.
Plăcuta cu datele de identificare ale fabricantului
Plăcuța de identitate a rezervorului este situată pe capacul ștuțului principal de racordare.
13.SHEMA ŞI TABELUL PĂRȚILOR COMPONENTE A077020 / 30
| Număr | Denumirea componentei RO |
| 1 | Capacul filtrului |
| 2 | Cartușul filtrului |
| 3 | Cot |
| 4 | Carcasa filtrului |
| 5 | Furtun refulare |
| 6 | Şurub M4x10 |
| 7 | Ventilator |
| 8 | Inel de siguranță |
| 9 | Cui M5 |
| 10 | Şaibă arcuitoare |
| 11 | Unitatea prestostatorului |
| 12 | Teu |
| 13 | Furtun de retur |
| 14 | Şurub M5x14 |
| 15 | Apărătoarea de plastic al motorului |
| 16 | Piciorul de cauciuc |
| 17 | Piuliță M8 |
| 18 | Garnitură de etanșare a supapei de scurgere |
| 19 | Şurubul supapei de scurgere |
| 20 | Bolț filetat |
| 21 | Roată |
| 22 | Şaibă arcuitoare |
| 23 | Şaibă plană |
| 24 | Piuliță M10 |
| 25 | Rezervor |
| 26 | Şurub M6x10 |
| 27 | Garnitură de etanșare a vizorului |
| 28 | Vizorul nivelului de ulei |
| 29 | Bielă |
| 30 | Protectie arcuiroare a bolțului |
| 31 | Piston |
| 32 | Câmașa cilindrului |
| 33 | Şlift din metal |
| 34 | Plăcuța supapei de aspirare |
| 35 | Șaiba supapei |
| 36 | Placa supapei |
| 37 | Plăcuța supapei de refulare |
| 38 | Profil |
| 39 | Șaibă arcuitoare |
| 40 | Șurub M4x8 |
| 41 | Garnitură de etanșare din hârtie |
| 42 | Capacul capului |
| 43 | Șurub M8 |
| 44 | Bolțul pistonului |
| 45 | Garnitură de etanșare din hârtie |
| 46 | Piulița M8 |
| 47 | Șurub M6x16 |
| 48 | Dop ptr. ulei cu O - ring |
| 49 | Garnitură de etanșare de ulei |
| 50 | Șurub M8x22 |
| 51 | Șaibă arcuitoare |
| 52 | Condensator 35 mF |
| 53 | Rotor |
| 54 | Lagăr |
| 55 | Stator |
| 56 | Șaibă arcuitoare apecială |
| 57 | Capacul motorului |
| 58 | Șaibă specială |
| 59 | Teu cu regulator |
| 60 | Capacul carcasei compresorului |
| 61 | Arbore cotit |
| 62 | Carcasa compresorului |
| 63 | Șurub M8x25 |
| 64 | Inel de siguranță |
| 65 | Rulment |
| 66 | Unitatea de acționare set |
| 67 | Comutator |
| 70 | Carcasa presostatului |
| 71 | Filtru de aer set |
| 90 | Cuplaj rapid |
| 91 | Manometru |
| 92 | Supapa de siguranță |
A077060
| Număr | Denumirea componentei RO |
| 1 | Şurub M6x55 |
| 2 | Capacul capului |
| 3 | Garnitură de etanșare de hârtie |
| 4 | Placa supapei |
| 5 | Şaiba supapei |
| 6 | Plăcuța supapei de aspirație |
| 7 | Pin |
| 8 | Cămașa cilindrului |
| 9 | Garnitură de etanșare de hârtie a cilindrului |
| 10 | Inelul pistonului |
| 11 | Inele ptr. ulei a pistonului |
| 12 | Piston |
| 13 | Boltul pistonului |
| 14 | Protectție arcuitoare a arcului |
| 15 | Bielă |
| 16 | Garnitură de etanșare a capacului de ulei |
| 17 | Capacul carcasei compresorului |
| 18 | Şurub M5x16 |
| 19 | Garnitură de etanșare a vizorului |
| 20 | Vizorul nivelului de ulei |
| 21 | Şurub M6x10 |
| 22 | O-ring |
| 23 | Şurub |
| 24 | Arbore cotit |
| 25 | Carcasa compresorului |
| 26 | Şurub M6x40 |
| 27 | Inel de siguranță |
| 28 | Rulment |
| 29 | Condensator CBB60 65μF |
| 30 | Piuliță M8 |
| 31 | Condensator CD60 200μF |
| 32 | Mască de acoperire |
| 33 | Şurub M8x25 |
| 34 | Cot |
| 35 | Tubul de conectare |
| 36 | Cot |
| 37 | Filtru de aer |
| 38 | Stator |
| 39 | Rotor |
| 40 | Rulment |
| 41 | Şaibă arcuitoare |
| 42 | İntrerupătorul central al condensatorului partea 1 |
| 43 | İntrerupătorul central al condensatorului partea 2 |
| 44 | Apărătoarea motorului |
| 45 | Capacul motorului |
| 46 | Şurub M5x30 |
| 47 | Ventilator |
| 48 | Inel de siguranță |
| 49 | Carcasa exterioară a compresorului |
| 50 | Şurub |
| 51 | Tubul de conectare a compresorului cu butelia |
| 52 | Piuliță M8 |
| 53 | Furtun de retur |
| 54 | Şurub M8x25 |
| 55 | Teu |
| 56 | Bolt filetat |
| 57 | Mufa boltului |
| 58 | Roată |
| 59 | Dop |
| 60 | Piuliță M10 |
| 61 | Şaiba boltului |
| 62 | Dop evacuare |
| 63 | Şurub M8x25 |
| 64 | Piciorul de cauciuc |
| 65 | Piuliță M8 |
| 66 | Piuliță presostatului |
| 67 | Presostat |
| 68 | Supapa de siguranță |
| 69 | Cuplaj rapid |
| 70 | Manometru |
| 71 | Comutator |
| 72 | Cordon de alimentare cu ștecher |
| 73 | Mânerul de cauciuc |
| 94 | Unitatea de actionare set |
| 96 | Dopul de alimentare cu ulei |
| 97 | Întrerupător de suprasarcină |
14. INFORMATIA PENTRU UTILIZATORI PRIVIND ELIMINAREA UTILAJELOR UZATE
(se referă la gospodării de casă)
Simbolul prezentat, aplicat pe produse sau în documentația anexată, vă informează că acest tip de produse electrice sau electronice, care s-au defectat, nu trebuie aruncat la gunoi împreună cu deșeurile obișnuite. Procedura corectă în caz de utilizare, reciclare sau
recuperare a subsansamblelor constă în predarea dispozitivului la centrul specializat de colectare, unde va fi recepționat gratuit. Informațiile despre locuri de colectare a utilajelor uzate, vor fi furnizate de autoritățile locale de ex. pe site-urile web acestora.
Utilizarea corectă a dispozitivului va permite păstrarea unor elemente valoroase și evitarea unui impact negativ asupra sănătății și mediului, care pot fi periclitate din cauza procedurilor necorespunzătoare de eliminarea deșeurilor.
Utilizatorii din țările membre Uniunii Europene
Dacă doriți să scăpați de dispositive electrice sau electronice, vă rugăm să contactați cel mai apropiat centru de vânzare sau furnizorul, pentru informații suplimentare.
Eliminarea deseurilor în tările din afara Uniunii Europene
Acest simbol se referă numai la țările membre ale Uniunii Europene. Dacă doriți să eliminați produsul respectiv, vă rugăm să contactați autoritățile locale sau vânzătorul pentru a obține informațiile despre modul corect de procedură.
Traducerea instrucțiunii originale
NL
Data de cumpărare a produsului:
Ştampila vânzătorului: ......
Data și semnătura vânzătorului:
Declaratia Utilizatorului:
Confirm, că am fost informat în ceea ce privește condițiile de garanție și efectele nerespectării orientăriilor cuprinse în manualul de utilizare și în Certificatul de garanție. Condițiile prezentei garanției îmi sunt cunoscute ce afirm cu semnătura mea de mână:
Data și locul
semnătura Utilizatorului
I. Responsabilitatea pentru produs:
- Garant - DEDRA EXIM sp. z o.o. cu sediul în Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Sąd Rejonowy dla m.st. Warszawy w Warszawie, XIV Wydział Gospodarczy Krajowego Rejestru Sądowego, [Judecátoria Raională pentru o.c. Varşovia în Varşovia, Departamentul al XIV-a Economic al Registrului Național Juridic] NIP [CIF] 527-020-49-33, Kapital zakładowy [capital social]: 100 980.00 zł.
- în condițiile menționate în prezentul Certificat de garanție Garantul acordă garanție la produsul derivat din distribuția Garantului.
- Responsabilitatea cu titlu de garanție cuprinde numai defectele care sau ivit din cauze datorate Produsului în momentul livrării acestuia Utilizatorului.
- Cu titlu de garanție, Utilizatorul, obține dreptul la repararea gratis a Produsului, dacă defectiunea s-a ivit în perioada de garanție. Modul de reparare a Produsului (metoda de executare a reparării) depinde de decizia Garantului. Dacă Garantul constată că Produsul nu poate fi reparat, Garantul își rezervă dreptul de a schimba piesa defectă sau total Produsul cu altul fără defecte sau de a micșora prețul Produsului ori de a se retrage de la Contract.
- Față de Utilizatorul, care conform cu legea din data de 23 aprilie 1964 din Codul Civil, nu este un consumator, răspunderea Garantului pentru dauna rezultate din prezenta garanție și/ sau în legătură cu încheierea și executarea acesteia, indiferent de dreptul legal, este limitată maxim până la valoarea Produsului defect.
II. Perioada de garantie:
| Componentele Produsului acoperite de garanție | Durata de protecție a garanției |
| Compresor de ulei A077020/30/60 (împreună cu componente) | 24 luni, de la data cumpărării Produsului, înscrisă în prezentul Certificat de garanție |
| Filtru de aer Filtru de aer | Componente neacoperite de garanție |
III. Conditiiile de utilizare a garantiei:
- Prezentarea de câtre Utilizator a Certificatul completat de garanție a Produsului și dovedirea împrejurărilor de cumpărare a Produsului de ex. prin prezentarea chitanței, facturei, etc. Pentru a efectua în mod eficient reclamația, se recomandă că Utilizatorul să trimite împreună cu Produsul reclamat, toate componetele menționate la “Completarea” Produsului în manualul de utilizare.
- Respectarea de câtre Utilizator a recomandările din Manualul de utilizare și din Certificatul de garanție.
- Garantia acoperă numai teritoriul Republicii Polonă și UE.
IV. Garantia nu acoperă defectiunile Produsului apărute în special din cauza:
- Nerespectării de către Utilizator a condițiilor indicate în Manualul de utilizare, în special în domeniul de utilizare, întreținere și curățare corectă.
- Utilizarea de câtre Utilizator a unor produse de curățare sau substanțe de conservare care sunt neadecvate cu Manualul de utilizare;
- Depozitare necorespunzătoare și transportul necorespunzător al Produsului de către Utilizator;
- Modificări și/sau reconstrucții arbitrare a Produsului de către Utilizator;
- Utilizarea în Produs de câtre Utilizator a unor materiale consumabile neconforme cu manualul de utilizare.
Utilizatorul care conform nu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanția pentru Produsul, în care:
-
numerele de serie, marcarea datelor și plăcuțele cu datele technice au fost îndepărtate de către Utilizator.
-
sigiliile existente au fost deteriorate de Utilizator sau au urme râmase din manipularea de câtre utilizator la acestea.
Atenție! Operațiile legate cu utilizarea de fiecare zii, descrise în manualul de utilizare, Utilizatorul execută singur pe costul său.
V. Procedura de reclamație:
- Dacă se constată că Produsul nu funcționează corect, Înainte de a depune reclamația trebuie să Vă asigurați dacă toate operațiunile descrise în manualul de utilizare au fost executate corect.
- Sesizați imediat reclamația, cel mai bine în termen de 7 zile de la data la care ați observant defectul produsului. Utilizatorul care conform cu legea din data de 23 aprilie 1964 din Codul Civil nu este un consumator, pierde garanția pentru Produs dacă reclamația nu depune în termen de până de 7 zile.
- Sesizarea reclamației se face de ex. la. la punctul de cumpărare a Produsului, la service-ul de garanție sau se poate trimite în scris pe adresa: DEDRA EXIM sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.
- Utilizatorul poate să depună reclamația prin formularul accesibil pe pagina de internet www.dedra.pl. ("Formular pentru sesizarea reclamației cu titlu de garanție").
- Adresele service-urilor de garanție din fiecare stat sunt accesibile pe pagina www.dedra.pl. Dacă service-ul lipsește în statul adecvat, trimiteți sesizările de reclamație cu titlu de garanție pe adresa: DEDRA EXIM sp. z o.o. ul. 3 Maja 8, 05-800 Pruszków (Polonia).
- Luând în considerare siguranța Utilizatorului se interzice utilizarea Produsului defect. Atenție!!! Utilizarea Produsului defect este periculos pentru sănătatea și viața Utilizatorului.
- Executarea obligațiilor rezultate din garanție va avea loc în termen de 14 zile lucrătoare, calculate de la data furnizării de către Utilizator a Produsului reclamat.
- Înainte de furnizare a Produsului reclamat se recomandă curățirea acestuia. Se recomandă de a se asigura bine Produsul împotriva distrugerii în timpul transportului (se recomandă să trimitetți produsul reclamat în ambalajul original).
- Perioada de garanție va fi prelungită cu durata în care, din cauza defectului Produsului acoperit de garanție Utilizatorul nu I-a putut să-I utilizeze,
- Garantia nu opreşte, nu limitează nu suspendează drepturile Utilizatorului rezultate din dispoziiile privind garantia pentru vicile produsului vândut.
NL
GARANTIEKAART
na
Compressor
Catalogusnr. A077020/077030/077060
Partijnummer:
