| Značka | Bosch |
| Model | GST 18V125 S Professional |
| Typ produktu | Bezdrôtová priamočiara píla |
| Menovité napätie | 18 V |
| Rýchlosť voľnobežného rezu | 500 – 3 500 min⁻¹ |
| Zdvih | 26 mm |
| Max. hĺbka rezu v dreve | 125 mm |
| Max. hĺbka rezu v hliníku | 20 mm |
| Max. hĺbka rezu v nelegovanej oceli | 10 mm |
| Max. uhol sklonu (vľavo/vpravo) | 45° |
| Hmotnosť (podľa EPTA 01:2014) | 2,3 – 3,3 kg (podľa akumulátora) |
| Napájanie | Li-Ion akumulátor 18 V (kompatibilný s GBA 18V a ProCORE18V) |
| Typ držiaka pílového listu | SDS držiak pílového listu (T-upínanie) |
| Kyvný pohyb | 4 nastaviteľné polohy (0, I, II, III) |
| Predvoľba rýchlosti | Áno (koliesko predvoľby) |
| LED osvetlenie | Áno (samostatný spínač) |
| Ofukovanie | Áno (nastaviteľné) |
| Prípojka odsávania | Áno (odsávacia hadica) |
| Nakloniteľná základná doska | Áno (0° – 45°) |
| Ergonomická rukoväť | Izolovaný úchop (proti vibráciám) |
| Odniteľný chránič proti trieskam | Áno (voliteľne) |
| Hladina akustického tlaku (EN 62841-2-11) | 84 dB(A) |
| Hladina akustického výkonu | 92 dB(A) |
| Skladovacia teplota | -20 °C až +50 °C |
| Obsah dodávky | Pílový list, imbusový kľúč, kĺzacia doska (podľa verzie) |
Často kladené otázky - GST 18V125 S Professional BOSCH
Otázky používateľov k GST 18V125 S Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Píla vo formáte PDF zadarmo! Nájdite svoj návod GST 18V125 S Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GST 18V125 S Professional značky BOSCH.
NÁVOD NA OBSLUHU GST 18V125 S Professional BOSCH

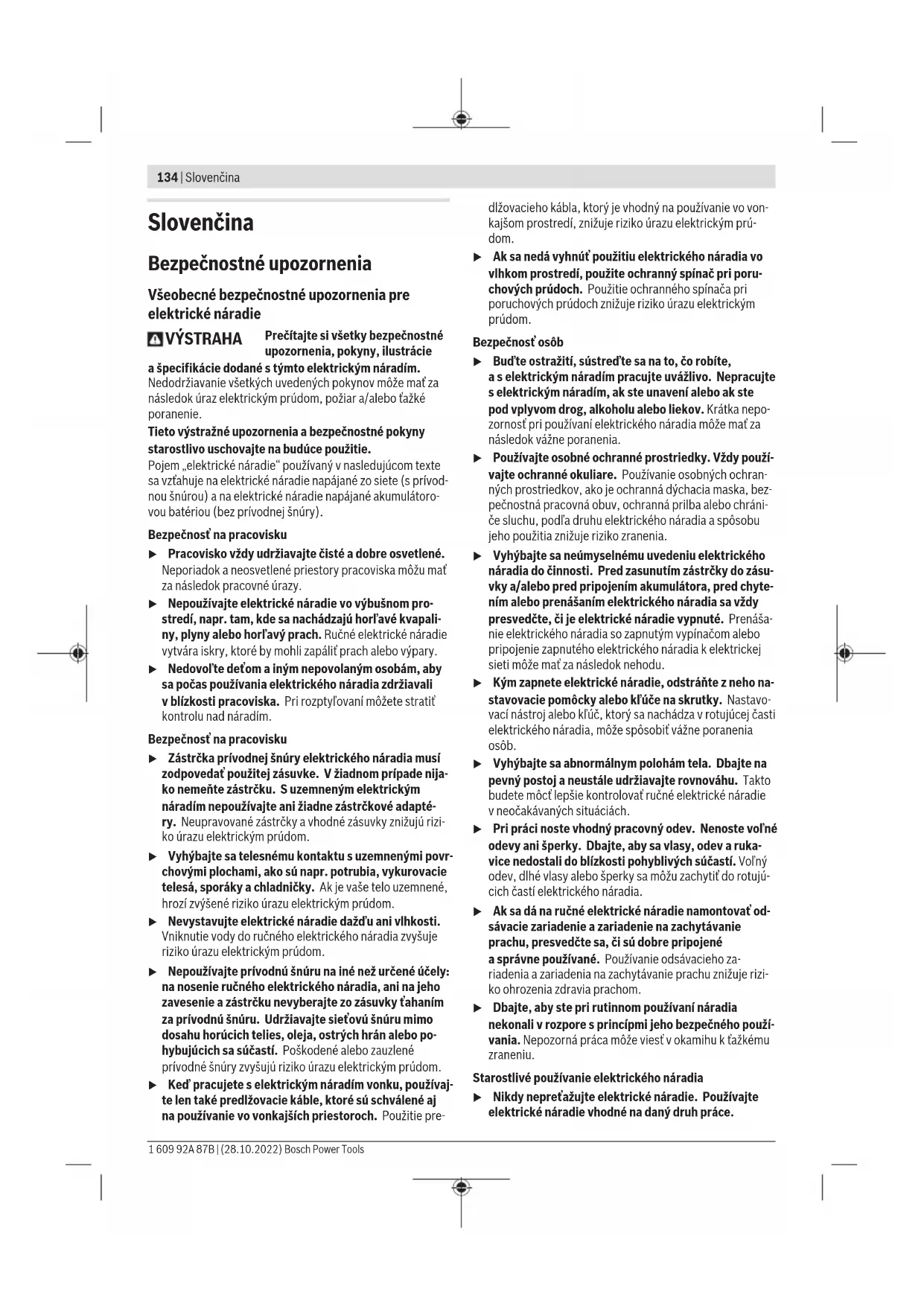

sk Pôvodný návod na použitie
Slovenčina.... Stránka 134
Popis výrobku a výkonu
(17) Pilový plátek ^a)
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím. Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit’ prach alebo výpary.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre-
dlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornost pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môč lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest'v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
▶ Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a ľahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmykl'avé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Starostlivé používanie akumulátorového náradia
Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, kl’účmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.
Z akumulátora môže pri nesprávnom používaní vytekat kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl'adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po-kožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
▶ Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
▶ Dodržujte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.
Servis
Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Nikdy neopravujte poškodené akumulátory. Akumulá-
tory môže opravovat len výrobca alebo autorizovaný ser-
vis.
Bezpečnostné pokyny pre priamočiare píly
Ak vykonávate operáciu, kde sa môže obrábacie príslušenstvo dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s vodičom pod napätím môže prepojit odhalené kovové časti náradia s fázou a používatel môže byť zasiahnutý elektrickým prúdom.
Na upevnenie a podporu obrobku na stabilnej ploche použite svorky alebo iný praktický spôsob. Ak držíte obrobok rukou alebo si ho opierate o telo, je nestabilný a môže to viest k strate kontroly.
Obidve ruky majte v dostatočnej vzdialenosti od priestoru pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým listom hrozí nebezpečenstvo vážneho poranenia.
Elektrické náradie ved'te proti obrobku iba v zapnutom stave. Inak hrozí v prípade zaseknutia pracovného nástroja v obrobku nebezpečenstvo spätného rázu.
Dbajte na to, aby pri pílení základná doska vždy bezpečne priliehala. Spriečený alebo zaseknutý pílový list sa môže zlomiť, alebo vyvolať spätný ráz.
▶ Po skončení práce elektrické náradie vypnite a pilový list vyberte z rezu až vtedy, keď sa úplne zastaví. Tak sa vyhnete spätnému rázu náradia a budete môť elektrické náradie bezpečne odložit.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit stratu kontroly nad ručným elektrickým náradím.
136 | Slovenčina
Používajte len nepoškodené a bezchybné pílové listy. Skrivené alebo neostré pílové listy sa môžu zlomiť alebo spôsobit spätný ráz ručného elektrického náradia.
Pílový list po vypnutí nebrzdite bočným protitlakom. Pílový list by sa mohol poškodiť, zlomiť alebo by mohol vyvolat spätný ráz.
Elektrické náradie používajte výlučne so základnou doskou. Pri práci bez základnej dosky hrozí nebezpečenstvo straty kontroly nad elektrickým náradím.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tžažkostí vyhl’adajte lekára. Tieto výpary môžu podráždit dýchacie cesty.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnúť alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným pretažením.
Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Toto elektrické náradie je určené na rezanie dreva, plastov, kovu, keramických dosák, gumy a laminátu/HPL (High Pressure Laminate) a na vyrezávanie týchto materiálov na pevnej podložke. Je vhodné na rovné a zakrivené rezy s uhlom zošikmenia do 45°. Dodržiavajte odporúčania výrobcu pílového listu.
Vyobrazené komponenty
Číslovanie zobrazených komponentov sa vztahuje na znázornenie elektrického náradia na grafickej strane.
(1) Ochrana proti dotyku
(2) Upínanie pílového listu
(3) SDS páčka odblokovania pílového listu
(4) Pracovné osvetlenie
(5) Blokovanie zapínania pre vypínač (GST 18V-125 B)
(6) Vypínač
(7) Nastavovacie koliesko predvol'by zdvihov
(8) Akumulátor ^a)
(9) Tlačidlo na odistenie akumulátora ^a)
(10) Rukovät (izolovaná úchopová plocha)
(11) Klúč s vnútorným šesthranom
(12) Základná doska
(13) Klzná pätka ^a)
(14) Prepínač zariadenia na odfukovanie triesok
(15) Nastavovacia páčka pre výkyv
(16) Vodiaca kladka
(17) Pílový list ^a)
(18) Tlačidlo pracovného osvetlenia (GST 18V-125 S)
(19) Chranič proti vytrhávaniu materiálu
(20) Kryt odsávania ^a)
(21) Odsávací nátrubok ^a)
(22) Odsávacia hadica ^a
(23) Skrutka – základná doska
(24) Stupnica uhla zošikmenia
(25) Vedenie paralelného dorazu ^4
(26) Zaistovacia skrutka paralelného dorazu ^a)
(27) Paralelný doraz s vyrezávačom kruhov ^a)
(28) Strediaci hrot vyrezávača kruhov ^4
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
Technické údaje
| Akumulátorová priamočiara píla GST 18V-125 B GST 18V-125 S | ||
| Vecné číslo | 3 601 EB3 0.. 3 601 EB2 0.. | |
| Menovité napätie V= 18 18 | ||
| Frekvencia zdvihov pri voľnobehu n0 min | -1 | 0–3 500 500–3 500 |
| Zdvih mm 26 26 | ||
Akumulátorová priamočiara píla GST 18V-125 B GST 18V-125 S
| Max. híbka rezu | ||
| – do dreva mm 125 125 | ||
| – do hliníka mm 20 20 | ||
| – do ocele (nelegovanej) mm 10 10 | ||
| Uhol rezu (nal’avo/napravo) max. ° 45 45 | ||
| Hmotnosť podľa EPTA-Procedure 01:2014 kg 2,4–3,4 | A) | 2,3–3,3A) |
| Odporúčaná teplota prostredia pri nabíjaní °C 0 ... +35 0 ... +35 | ||
| Povolená teplota okolia pri prevádzkeB) a pri skladovaní °C –20 ... +50 –20 ... +50 | ||
| Kompatibilné akumulátory GBA 18V... | ProCORE18V... | GBA 18V...ProCORE18V... |
| Odporúčané akumulátory | GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah | GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah |
| Odporúčané nabíjačky | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
B) Obmedzený výkon pri teplotách <0 °C.
Informácia o hlučnosti/vibráciách
| GST 18V-125 B | GST 18V-125 S | ||
| Hodnoty emisií hluku zistené podľa EN 62841-2-11. | |||
| Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky: | |||
| Hladina akustického tlaku | dB(A) | 87 | 84 |
| Hladina akustického výkonu | dB(A) | 95 | 92 |
| Neistota K | dB | 5 | 5 |
| Noste prostriedky na ochranu sluchu! | |||
| Celkové hodnoty vibrácií ah(súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-11: | |||
| Rezanie drevotrieskovej dosky pilovým listom T 144 D: | |||
| ah,B | m/s2 | 4,1 | 7 |
| K | m/s2 | 1,5 1,5 | |
| Rezanie kovového plechu pilovým listom T 118 A: | |||
| ah,M | m/s2 | 3,5 | 7 |
| K | m/s2 | 1,5 1,5 | |
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využiva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Akumulátor
Bosch predáva akumulátorové elektrické náradie aj bez akumulátora. Informáciu, či je súčasťou dodávky vášho elektrického náradia akumulátor, nájdete na obale.
138 | Slovenčina
Nabíjanie akumulátora
▶ Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené na lítium-ió-nový akumulátor používaný pri vašom elektrickom náradí.
Upozornenie: Lítiovo-iónové akumulátory sa na základe medzinárodných dopravných predpisov dodávajú čiastočne nabité. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite.
Vkladanie akumulátora
Zasuňte nabitý akumulátor do uchytenia akumulátora tak, aby zaskočil.
Vyberanie akumulátora
Na vybratie akumulátora stlačte odistovacie tlačidlo akumulátora a akumulátor vytiahnite von. Nepoužívajte pritom neprimeranú silu.
Akumulátor je vybavený 2 blokovacími stupňami, ktoré majú zabrániť tomu, aby pri neúmyselnom stlačení odistovacieho tlačidla akumulátor nevypadol. Kým sa akumulátor nachádza v elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.
Indikácia stavu nabitia akumulátora
Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zistovanie stavu nabitia možné len vtedy, ked' je elektrické náradie zastavené.
Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.
Typ akumulátora GBA 18V...
LED Kapacita
| Trvalé svietenie 3× zelená 60–100 % |
| Trvalé svietenie 2× zelená 30–60 % |
| Trvalé svietenie 1× zelená 5–30 % |
| Blikanie 1× zelená 0–5 % |
Typ akumulátora ProCORE18V...
LED Kapacita
| Trvalé svietenie 5× zelená 80-100 % |
| Trvalé svietenie 4× zelená 60-80 % |
| Trvalé svietenie 3× zelená 40-60 % |
| Trvalé svietenie 2× zelená 20-40 % |
LED Kapacita
Trvalé svietenie 1× zelená 5–20 %
Pokyny na optimálne zaobchádzanie s akumulátorom
Chráňte akumulátor pred vlhkostou a vodou.
Akumulátor skladujte iba pri teplote v rozsahu od -20 °C do 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.
Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.
Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť za nový.
Dodržiavajte upozornenia týkajúce sa likvidácie.
Montáž
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Vkladanie/výmena pílového listu
▶ Pri montáži alebo výmene vkladacieho nástroja noste ochranné rukavice. Vkladacie nástroje sú ostré a pri dlhšom používaní môžu byť horúce.
Prehlad odporúčaných pílových listov nájdete na konci tohto Návodu na používanie. Vložte len pílový list s jednovačkovou stopkou (T-stopka). Použitý pílový list by nemal byť dlhší, ako je pre plánovaný druh rezu nevyhnutné.
Na rezanie kriviek s malým polomerom používajte úzky pílový list.
Vloženie pílového listu (pozri obrázok A)
▶ Skontrolujte pevné osadenie pílového listu. Vol'ný pílový list by mohol vypadnúť a poranit vás.
Vybratie pílového listu (pozri obrázok B)
Klzná pätka (pozri obrázok C)
Pri opracovávaní chúlostivých povrchov sa môže klzná pätka (13) nasadit na vodiace sane (12), aby sa zabránilo poškriabaniu povrchu.
Pri nasadzovaní klznú pätku (13) zaveste vpredu na vodiace sane (12), vytlacte ju vzadu hore a nechajte zapadnút.
Chranič proti vytrhávaniu materiálu (pozri obrázok D)
Chranič proti vytrhávaniu materiálu (19) (príslušenstvo) môže zabrániť vytrhnutiu povrchu pri rezaní dreva. Chranič proti vytrhávaniu materiálu sa dá používať len pri určitých typoch pílových listov a len pri uhle rezania 0°. Základná doska (12) sa pri rezaní s chraničom proti vytrhávaniu materiálu nesmie kvôli rezaniu blízko pri okraji presunúť dozadu.
Chranič proti vytrhávaniu materiálu (19) posuňte spredu do základnej dosky (12).
Pri použité klznej pätky (13) sa chránič proti vytrhávaniu materiálu (19) nevsadí do základnej dosky (12), ale do klznej pätky.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používatel’a alebo osôb, ktoré sa nachá-dzajú v blízkosti.
Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.
- Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.
Kryt (pozri obrázok E)
Namontujte kryt (20) skôr než pripojíte elektrické náradie na odsávanie prachu.
Nasad'te kryt (20) na elektrické náradie tak, aby držiak na ochrane proti dotyku (1) zapadol.
Odoberte kryt (20) pri vykonávaní prác bez odsávania prachu, ako aj na vykonávanie šikmých rezov. Kryt odtiah-nite dopredu od ochrany proti dotyku (1).
Pripojenie odsávania prachu (pozri obrázky F-G)
Odsávací nátrubok (21) vložte do výrezu základnej dosky (12).
Nasuňte odsávaciu hadicu (22) (príslušenstvo) na odsávací nátrubok (21). Prepojte odsávaciu hadicu (22) s vysávačom (príslušenstvo).
Prehlad vztahujúci sa na pripojenie k rôznym vysávačom nájdete na konci tohto návodu.
Na optimálne odsávanie použite podľa možnosti chránič proti vytrhávaniu materiálu (19).
Ak ste pripojili odsávanie prachu, vypnite zariadenie na odfukovanie triesok.
Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých druhov prachu používajte špeciálny vysávač.
Prevádzka
Druhy prevádzky
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Nastavenie výkyvu
Výkyv, ktorý je nastavitelný v štyroch stupňoch, umožňuje optimálne prispôsobenie rýchlosti rezania, výkonu pri rezaní a výsledného vzhľadu po rezaní konkrétnemu opracovávanému materiálu.
Nastavovacou páčkou (15) môžete nastavovať výkyv aj počas prevádzky.
Stupeň 0 bez výkyvu
Stupeň I malý výkyv
Stupeň II stredný výkyv
Stupeň III vel'ký výkyv
Optimálny stupeň výkyvu pre príslušné použitie sa dá najlepšie zistiř praktickým vyskúšaním. Pritom platia nasledujúce odporúčania:
– Nastavujte stupeň výkyvu tým menší (alebo výkyv úplne vypnite), čím jemnejšia a čistejšia má byť hrana rezu.
- Pri opracovávaní tenkých materiálov (napríklad plechov) výkyv vypnite.
- V tvrdých materiáloch (napríklad ocelí) pracujte s malým výkyvom.
– V mäkkých materiáloch a pri rezaní dreva môžete pracovat's maximálnym výkyvom.
Nastavenie uhla zošikmenia (pozri obrázok H)
Základná doska (12) sa dá na vykonávanie šikmých rezov naklonit až do uhla 45° doprava alebo dol'ava.
Kryt (20), odsávací nátrubok (21) a chránič proti vytrhávaniu materiálu (19) sa pri šikmých rezoch nedajú používať.
- Zatlačte odsávací nátrubok (21) zľahka nadol a vytiahnite ho zo základnej dosky (12).
- Kryt (20) a chránič proti vytrhávaniu materiálu (19) odoberte.
– Povoľte skrutku (23) klúčom s vnútorným šesthranom (11) a posuňte základnú dosku (12) mierne smerom k akumulátoru.
140 | Slovenčina
- Na nastavenie uhla zošikmenia otočte základnú dosku (12) podľa stupnice (24) do požadovanej polohy. Iné šikmé uhly sa dajú nastaviť pomocou uhlomera.
- Potom posuňte základnú dosku (12) až na doraz v smere pilového listu (17).
- Opät' pevne dotiahnite skrutku (23).
Presunutie základnej dosky (pozri obrázok H)
Na rezanie blízko pri okraji môžete presunút základnú dosku (12) dozadu.
Povoľte skrutku základnej dosky (23) klúčom s vnútorným šesthranom (11) a posuňte základnú dosku (12) až na doraz v smere akumulátora (8).
Opät pevne dotiahnite skrutku (23).
Rezanie s presunutou základnou doskou (12) je možné len s uhlom zošikmenia 0°. Okrem toho sa nemôže použit paralelný doraz s vyrezávačom kruhov (27) (príslušenstvo), ako aj chránič proti vytrhávaniu materiálu (19).
Zariadenie na odfukovanie triesok
Prúdom vzduchu zariadenia na odfukovanie triesok sa môže udržiavať línia rezu čistá bez triesok.
Zapnutie zariadenia na odfukovanie triesok: Pri práci v dreve, plaste a pod. s veľkou tvorbou triesok posuňte prepínač (14) smerom k odsá-
vaciemu nátrubku.
Vypnutie zariadenia na odfukovanie triesok: Pri práci v kove a pri pripojenom odsávaní prachu posuňte prepínač (14) smerom k pilovému lis-
tu.
Uvedenie do prevádzky
Zapnutie/vypnutie (GST 18V-125 B)
Na zapnutie elektrického náradia najprv vedľa symbolu blokovanie zapínania (5), čím ho deaktivujete. Následne stlačte vypínač (6) a držte ho stlačený.
Pracovné svetlo svieti pri mierne alebo úplne zatlačenom vypínači (6) a umožnuje osvetlenie pracovnej oblasti pri nevhodných svetelných podmienkach.
▶ Nepozerajte priamo do pracovného svetla, mohlo by vás oslepit.
Zapnutie pracovného osvetlenia (GST 18V-125 S)
Na zapnutie a vypnutie pracovného svetla (4) stlačte tlačidlo pracovného svetla (18).
▶ Nepozerajte priamo do pracovného svetla, mohlo by vás oslepit.
Regulácia/predvol'ba frekvencie zdvihov (GST 18V-125 B)
Počet zdvihov zapnutého elektrického náradia môžete plynu-lo regulovať podľa toho, do akej miery zatlačíte vypínač (6).
Nastavovacím kolieskom predvol'by zdvihov (7) môžete predvolit počet zdvihov a počas prevádzky zmenit.
Potrebný počet zdvihov závisí od materiálu a od podmienok pri práci a dá sa zistit' praktickým vyskúšaním.
Zníženie počtu zdvihov sa odporúča pri prikladaní pílového listu k obrobku, ako aj pri rezaní plastu a hliníka.
Pri dlhšej práci s malým počtom zdvihov sa môže elektrické náradie intenzívne zahrievať. Odoberte pílový list a nechajte elektrické náradie v činnosti s maximálnym počtom zdvihov počas cca 3 minút, aby vychladlo.
Predvol'ba frekvencie zdvihov (GST 18V-125 S)
Nastavovacím kolieskom predvol'by zdvihov (7) môžete predvolit počet zdvihov a počas prevádzky zmenit.
Zníženie počtu zdvihov sa odporúča pri prikladaní pílového listu k obrobku, ako aj pri rezaní plastu a hliníka.
Pri dlhšej práci s malým počtom zdvihov sa môže elektrické náradie intenzívne zahrievať. Odoberte pílový list a nechajte elektrické náradie v činnosti s maximálnym počtom zdvihov počas cca 3 minút, aby vychladlo.
Poistka proti preťaženiu závislá od teploty
Pri používaní v súlade s určením nemôže dôjst k preťaženiu elektrického náradia. Pri príliš intenzívnom zaťažovaní alebo nedodržaní prípustného teplotného rozsahu akumulátora sa znížia otáčky alebo sa elektrické náradie vypne. Pri znížených otáčkach bude elektrické náradie fungovať s plným počtom otáčok až po dosiahnutí prípustnej teploty akumulátora alebo pri znížení zaťaženia. Pri automatickom vypnutí elektrické náradie vypnite, nechajte ochladnúť akumulátor a elektrické náradie opät zapnite.
Upozornenia týkajúce sa práce
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Ked' sa pílový list zablokuje, elektrické náradie okamžite vypnite.
▶ Pri obrábaní menších alebo tenších obrobkov použite vždy nejakú stabilnú podložku.
Pred pílením dreva, drevotrieskových dosiek, stavebných materiálov atd. preverte, či v nich nie sú cudzie telesá, ako klince, skrutky a pod. a prípadne ich odstráňte.
Priamočiare pily sú určené predovšetkým na oblúkové rezy. V sortimente Bosch je okrem toho v ponuke aj príslušenstvo,
ktoré umožňuje rovné rezy alebo kruhové rezy (podl'a modelu priamočiarej píly, napr. paralelný doraz, vodiaca liš-ta alebo vyrezávač kruhov).
Rukou vedené priamočiare pily majú tendenciu „strácať sa“, to znamená, že presnosť uhla a rezu nemusi byť zaistená. Rozhodujúcimi faktormi presnosti rezu sú hrúbka pilového listu, dĺžka rezu a hustota a hrúbka materiálu obrobku.
Rezanie so zanorením (pozrite si obrázky I)
▶ Metódou rezania so zanorením sa smú opracovávat iba mäkké obrobky, ako je drevo, sadrokartón a podobne!
Položte elektrické náradie prednou hranou základnej dosky (12) na obrobok bez toho, aby sa pílový list (17) dotýkal obrobku a zapnite ho. Ak má elektrické náradie ovládanie počtu zdvihov, nastavte maximálny počet zdvihov. Pevne tlačte elektrické náradie proti obrobku a nechajte pílový list pomaly preniknúť (zanorit sa) do obrobku.
Hned' ako základná doska (12) dolieha celou plochou na obrobku, režte pozdlž želanej línie rezu d'alej.
Paralelný doraz s vyrezávačom kruhov (príslušenstvo)
Na práce s paralelným dorazom s kruhovým vyrezávačom (27) (príslušenstvo) smie byť hrúbka obrobku maximálne 30 mm.
Paralelné rezy (pozrite si obrázok J): uvoľnite aretačnú skrutku (26) a posuňte stupnicu paralelného dorazu cez vedenie (25) v základnej doske. Nastavte želanú šírku rezu ako hodnotu na stupnici na vnútornej hrane základnej dosky. Dotiahnite aretačnú skrutku (26).
Kruhové rezy (pozrite si obrázok K): na línii rezu vyvrtajte vo vnútri rezaného kruhu otvor, ktorý bude dostatočný na zasunutie pílového listu. Vyvrtaný otvor opracujte pomocou frézy alebo pilníka, aby mohol pílový list priliehať tesne na línii rezu.
Nastavte aretačnú skrutku (26) na druhú stranu paralelného dorazu. Presuňte stupnicu paralelného dorazu cez vedenie (25) v základnej doske. Vyvřtajte v obrobku, v strede rezaného výrezu, jeden otvor. Prestrčte vystreďovací hrot (28) cez vnútorný otvor paralelného dorazu a do vyvřtaného otvoru. Nastavte polomer ako hodnotu na stupnici, na vnútornej hrane základnej dosky. Dotiahnite aretačnú skrutku (26).
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri
z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
Uchytenie pílového listu pravidelne čistite. Na vykonanie tohto úkonu vyberte pílový list z elektrického náradia a elektrické náradie z'ahka vyklepte na rovnej ploche.
Výrazné znečistenie elektrického náradia môže mať za následok funkčné poruchy. Materiály s intenzívnou tvorbou prachu preto nerežte zdola alebo nad hlavou.
Vodiacu kladku (16) príležitostne premažte jednou kvapkou oleja.
Zákaznícka služba a poradenstvo ohľadom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na transport nebezpečného nákladu. Tieto akumulátory smie používatel'náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície v národnom práve sa musí už nepoužitelné elektrické náradie a, podľa európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.
Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
Akumulátory/batérie:
Li-Ion:
Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 141).
