MANUALE UTENTE GST 18V125 S Professional BOSCH

(21) (22) (23) (24) (12) (11) (24) (17) (12) (21)

(9) Tasto di sbloccaggio della batteria

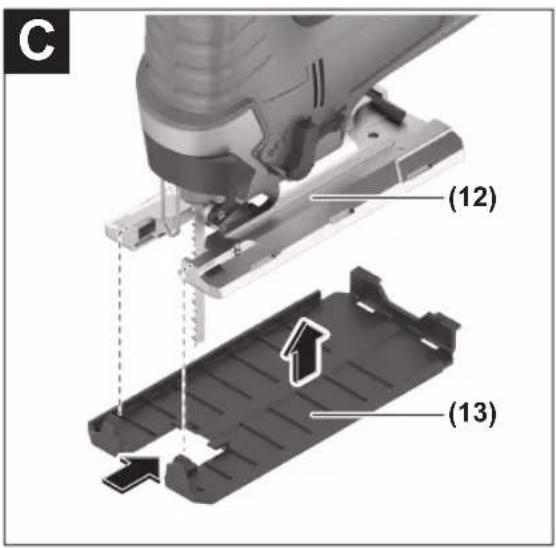

(10) Impugnatura (superficie di presa isolata) (11) Chiave a brugola (12) Piedino (13) Pattino di scorrimento

(14) Interruttore dispositivo soffiatrucioli (15) Levetta di regolazione dell’oscillazione (16) Rullo di guida (17) Lama

(18) Tasto Luce di lavoro (GST18V‑125S) (19) Protezione antischegge (20) Calotta di protezione del sistema di aspirazione

(21) Manicotto di aspirazione

(22) Tubo flessibile di aspirazione

(23) Vite del piedino (24) Scala per angoli obliqui (25) Binario della guida parallela

(26) Vite di fissaggio della guida parallela

(27) Guida parallela con ausilio per tagli circolari

(28) Punta di centraggio dell’ausilio per tagli circolari

L’accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L’accessorio completo è con- tenuto nel nostro programma accessori. Dati tecnici Seghetto alternativo a batteria GST 18V-125 B GST 18V-125 S Codice prodotto 3601EB30.. 3601EB20.. Tensione nominale V= 18 18 Numero di corse a vuoto n₀ min

0–3.500 500–3.500 Corsa mm 26 26 Profondità di taglio max. – nel legno mm 125 125 – nell’alluminio mm 20 20 – nell’acciaio (non legato) mm 10 10 Angolo di taglio (lato sx/dx) max. ° 45 45 Bosch Power Tools 1 609 92A 87B | (28.10.2022)54 | Italiano Seghetto alternativo a batteria GST 18V-125 B GST 18V-125 S Peso secondo EPTA-Procedure01:2014 kg 2,4–3,4

Temperatura ambiente consigliata in fase di ricarica °C 0…+35 0…+35 Temperatura ambiente consentita durante il funzionamen-

e per lo stoccaggio °C –20…+50 –20…+50 Batterie compatibili GBA 18V… ProCORE18V… GBA 18V… ProCORE18V… Batterie consigliate GBA 18V… ≥4,0Ah ProCORE18V… ≥4,0Ah GBA 18V… ≥4,0Ah ProCORE18V… ≥4,0Ah Caricabatteria consigliati GAL 18… GAX 18… GAL 36… GAL 18… GAX 18… GAL 36… A) in funzione della batteria utilizzata B) prestazioni ridotte in caso di temperature <0°C Informazioni su rumorosità e vibrazioni

GST18V‑125B GST18V‑125S

Valori di emissione acustica rilevati conformemente a EN62841‑2‑11. Il livello di rumorosità ponderato A dell’elettroutensile è tipicamente di: Livello di pressione acustica dB(A)

Livello di potenza sonora dB(A)

Indossare protezioni per l’udito! Valori di oscillazione totali a

(somma vettoriale delle tre direzioni) e grado d’incertezza K rilevati conformemente a EN62841‑2‑11: Taglio di pannelli in truciolato con lamaT144D:

1,5 1,5 Taglio di lamiere metalliche con lamaT118A:

Dichiarazione di conformita

Dichiariamo sotto la nostra piena responsabilita che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonche alle seguenti Normative. Documentazione Tecnica presso: * Seghetto alternativo a batteria Codice prodotto
