Марка	Bosch
Модел	GST 18V125 S Professional
Тип на производ	Безжична сложувалка
Номинален напон	18 V
Број на празни удари	500 – 3 500 min⁻¹
Удар	26 mm
Макс. длабочина на сечење во дрво	125 mm
Макс. длабочина на сечење во алуминиум	20 mm
Макс. длабочина на сечење во нелегиран челик	10 mm
Макс. агол на наклон (лево/десно)	45°
Тежина (според EPTA 01:2014)	2,3 – 3,3 kg (во зависност од батеријата)
Напојување	Литиум-јонска батерија 18 V (компатибилна со GBA 18V и ProCORE18V)
Тип на држач за лист	SDS држач за лист (Т-постава)
Нишално движење	4 прилагодливи позиции (0, I, II, III)
Предселекција на брзина	Да (тркалце за предселекција)
LED осветлување	Да (посебен прекинувач)
Дувачка	Да (прилагодлива)
Приклучок за вшмукување	Да (цевка за вшмукување)
Наклонувачка основна плоча	Да (0° – 45°)
Ергономска рачка	Изолирана површина за држење (антивибрациона)
Отстранлив штитник за испарување	Да (опционално)
Ниво на звучен притисок (EN 62841-2-11)	84 dB(A)
Ниво на акустична моќност	92 dB(A)
Температура на складирање	-20 °C до +50 °C
Содржина на испорака	Лист за пила, машки клуч, лизгачка подлога (во зависност од верзијата)

Frequently Asked Questions - GST 18V125 S Professional BOSCH

Каков тип на батерија да се користи со GST 18V125 S Professional?

Користете Bosch GBA 18V или ProCORE18V батерии. Се препорачуваат батерии од 4,0 Ah или повеќе за оптимална автономија.

Како да го смените листот за пила?

Повлечете го SDS лостот (3) напред до крај, вметнете го листот со забите насочени во насока на сечење, а потоа отпуштете го лостот. Проверете дали листот е добро прицврстен така што ќе го повлечете.

Како да го прилагодите аголот на наклон за косо сечење?

Олабавете го завртката (23) со клучот, лизнете ја основната плоча кон батеријата, завртете ја на саканиот агол (до 45°) користејќи ја градуираната скала, а потоа затегнете го завртката.

Може ли да сече метал со оваа пила?

Да, алатот може да сече нелегиран челик до 10 mm и алуминиум до 20 mm. Користете соодветен лист и лубрикант.

Како да ја исчистите алатката по употреба?

Извадете ја батеријата, а потоа исчистете ги вентилационите отвори со сува четка. Протресете ја алатката за да ги отстраните прашините од држачот за лист. Повремено подмачкувајте го водилното тркалце со капка масло.

Што да се прави ако листот за пила се заглави?

Веднаш запрете ја алатката и ослободете го листот. Осигурајте се дека основната плоча е рамна. За нуркачки сечења, постапете полека.

Како да го активирате LED осветлувањето?

На моделот S, притиснете го копчето (18) за да ја вклучите или исклучите LED. Таа автоматски се вклучува на моделот B кога е притиснат прекинувачот.

Може ли да користам правосмукалка со оваа пила?

Да, монтирајте го капакот за вшмукување (20) и поврзете правосмукалка преку цевката (21). Исклучете ја дувачката за подобро вшмукување.

Како да го прилагодите нишалното движење?

Користете го лостот (15) за да изберете помеѓу 4 позиции: 0 (нема), I (мало), II (средно) и III (големо). Прилагодете го на материјалот за оптимално сечење.

Каде да се најдат резервни делови?

Посетете ја веб-страницата www.bosch-pt.com за разложени прикази и нарачајте онлајн. Контактирајте ја службата за понатамошна продажба на Bosch на 09 70 82 12 26 (Франција).

КОРИСНИЧКИ ПРИРАЧНИК GST 18V125 S Professional BOSCH

mk Оригинално упатстро за работа

sr Originalno uputstvo za rad

sl Izvima navodila

hr Originalne upute za rad

Македонски...... Страница 200

Srpski ...... Strana 209

Slovenščina ....Stran 217

Hrvatski ....Stranica 225

(19) Предпазна пластина

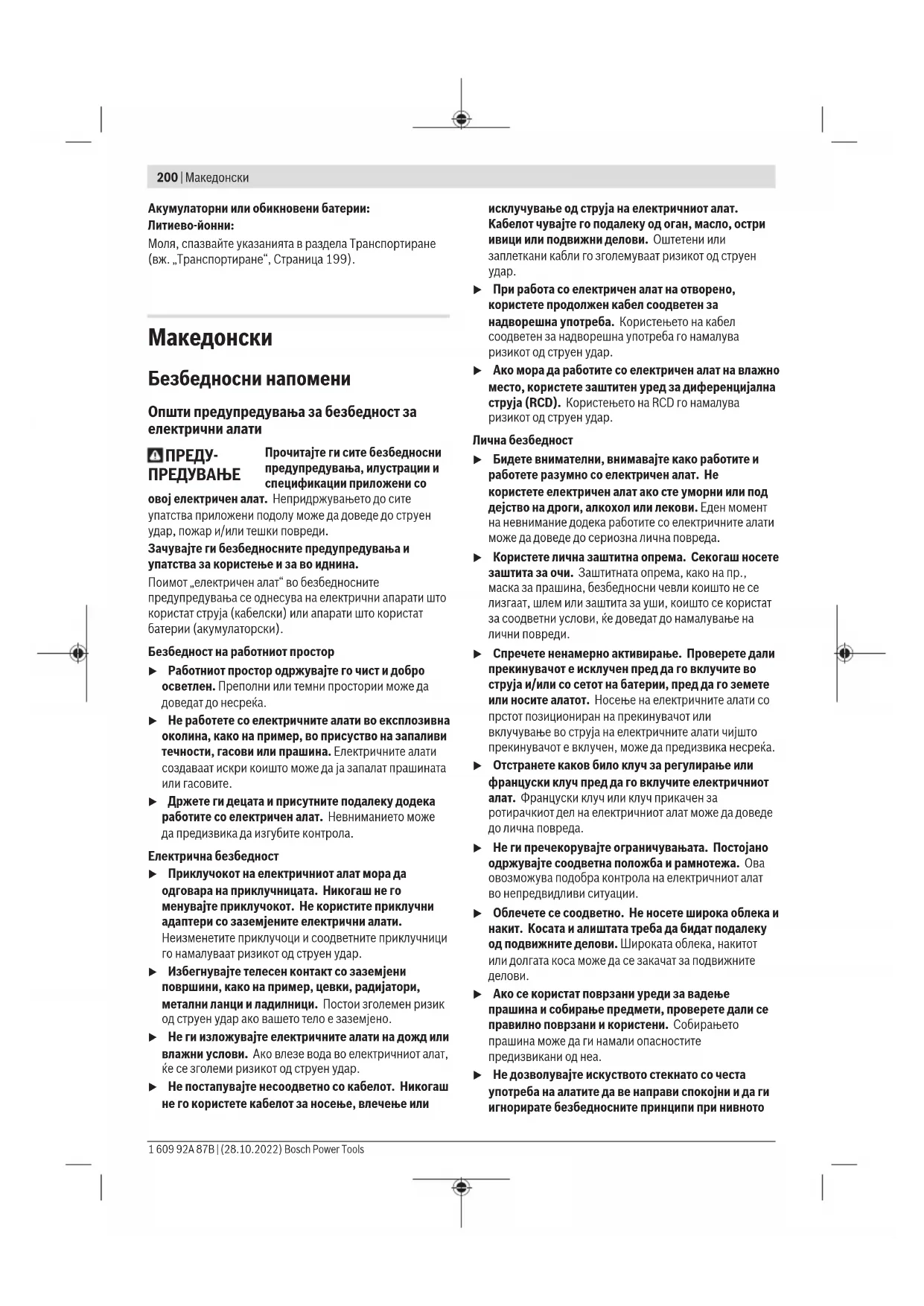

Безбедносни напомени

Општи предупредувања за безбедност за електрични алати

ПРЕДУ- ПРЕДУВАЊЕ

Прочитајте ги сите безбедносни предупредувања, илустрации и спецификации приложени со

овој електричен алат. Непридржувањето до сите упатства приложени подолу може да доведе до струен удар, пожар и/или тешки повреди.

Зачувајте ги безбедносните предупредувања и упатства за користење и за во иднина.

Поимот „електричен алат“ во безбедносните предупредувања се однесува на електрични апарати што користат струја (кабелски) или апарати што користат батерии (акумулаторски).

Безбедност на работниот простор

Работниот простор одржувајте го чист и добро осветлен. Преполни или темни простории може да доведат до несреќа.
▶ Не работете со електричните алати во експлозивна околина, како на пример, во присуство на запаливи течности, гасови или прашина. Електричните алати создаваат искри коишто може да ја запалат прашината или гасовите.
▶ Држете ги децата и присутните подалеку додека работите со електричен алат. Невниманието може да предизвика да изгубите контрола.

Електрична безбедност

▶ Приклучокот на електричниот алат мора да одговара на приклучницата. Никогаш не го менувајте приклучокот. Не користите приклучни адаптери со заземјените електрични алати.
Неизменетите прилучоци и соодветните прилучници го намалуваат ризикот од струен удар.
▶ Избегнувајте телесен контакт со заземјени површини, како на пример, цевки, радијатори, метални ланци и ладилници. Постои зголемен ризик од струен удар ако вашето тело е заземјено.
▶ Не ги изложувајте електричните алати на дожд или влажни услови. Ако влезе вода во електричниот алат, ње се зголеми ризикот од струен удар.
▶ Не постапувајте несоодветно со кабелот. Никогаш не го користете кабелот за носење, влечење или

ислучување од струја на електричниот алат. Кабелот чувајте го подалеку од орган, масло, остри ивици или подвижни делови. Оштетени или заплеткани кабли го зголемуваат ризикот од струен удар.

▶ При работа со електричен алат на отворено, користете продолжен кабел соодветен за надворешна употреба. Користењето на кабел соодветен за надворешна употреба го намалува ризикот од струен удар.
▶ Ако мора да работите со електричен алат на влажно место, користете заштитен уред за диференцијална струја (RCD). Користењето на RCD го намалува ризикот од струен удар.

Лична безбедност

▶ Бидете внимателни, внимавајте како работите и работете разумно со електричен алат. Не користете електричен алат ако сте уморни или под дејство на дроги, алкохол или лекови. Еден момент на невнимание додека работите со електричните алати може да доведе до сериозна лична повреда.

▶ Користете лична заштитна опрема. Секогаш носете заштита за очи. Заштитната опрема, како на пр., маска за прашина, безбедносни чевли коишто не се лизгаат, шлем или заштита за уши, коишто се користат за соодветни услови, їе доведат до намалување на лични повреди.

Спречете ненамерно активирање. Проверете дали прекинувачот е исключен пред да го включите во струја и/или со сетот на батерии, пред да го земете или носите алатот. Носење на електричните алати со прстот позициониран на прекинувачот или вклучување во струја на електричните алати чијшто прекинувачот е включен, може да предизвика несреќа.

Отстранете каков било клуч за регулирање или француски клуч пред да го включите електричниот алат. Француски клуч или клуч прикачен за ротирачкиот дел на електричниот алат може да доведе до лична повреда.

▶ Не ги пречекорувајте ограничувањата. Постојано одржувајте соодветна положба и рамнотежа. Ова овозможува подобра контрола на електричниот алат во непредвидливи ситуации.

▶ Облечете се соодветно. Не носете широка облека и накит. Косата и алиштата треба да бидат подалеку од подвижните делови. Широката облека, накитот или долгата коса може да се закачат за подвижните делови.

▶ Ако се користат поврзани уреди за вадење прашина и собирање предмети, проверете дали се правилно поврзани и користени. Собирањето прашина може да ги намали опасностите предизвикани од неа.

▶ Не дозволувајте искуството стекнато со честа употреба на алатите да ве направи спокојни и да ги игнорирате безбедносните принципи при нивното

користење. Невнимателно движење може да предизвика сериозна повреда во дел од секунда.

Употреба и чување на електричните алати

▶ Не го преоптоварувајте електричниот алат. Користете соодветен електричен алат за намената. Со соодветниот електричен алат подобро, побезбедно и побрзо єе ја извршите работата за која е наменет.
▶ Не користете електричен алат ако не можете да го включите и ислучите со помош на прекинувачот. Секој електричен алат којшто не може да се контролира со прекинувачот е опасен и мора да се поправи.
▶ Исключете го електричниот алат од струја и/или извадете го сетот на батерии, ако се вади, пред да правите некакви прилагодувања, менувате дополнителна опрема или го складирате електричниот алат. Со овие превентивни безбедносни мерки се намалува ризикот од случајно вклучување на електричниот алат.
Чувајте ги електричните алати подалеку од дофат на деца и не дозволувајте лицата кои не ракувале со електричниот алат или не се запознаени со ова упатство да работат со истиот. Електричните алати се опасни во рацете на необучени корисници.
▶ Одржување на електрични алати и дополнителна опрема. Проверете го порамнувањето или прицврстување на подвижните делови, спојот на деловите и сите други услови што може негативно да влијаат врз функционирањето на електричниот алат. Ако е оштетен, однесете го електричниот алат на поправка пред да го користите. Многу несреći се предизвикани заради несоодветно одржување на електричните алати.
▶ Острете и чистете ги алатите за сечење. Соодветно одржуваните ивици на алатите за сечење помалку се виткаат и полесно се контролираат.
▶ Електричниот алат, дополнителната опрема, деловите и др., користете ги во согласност со ова упатство, внимавајте на работните услови и работата која ја вршите. Користењето на електричниот алат за други намени може да доведе до опасни ситуации.
Рачките и површините за држење одржувајте ги суви, чисти и неизмастени. Рачките и површините за држење што се лизгаат не овозможуваат безбедно ракување и контрола на алатот во непредвидливи ситуации.

Употреба и чување на батериски алат

▶ Полнете ја батеријата само со полнач наведен од производителот. Полнач којшто е соодветен за еден тип сет на батерии може да предизвика опасност од пожар ако се користи за друг сет на батерии.
▶ Електричните алати користете ги само со специјално наменети сетови на батерии. Користењето на други сетови на батерии може да предизвика опасност од повреда или пожар.

Kogа не го користите сетот на батерии, чувајте го подалеку од други метални предмети, како на пр., спојувалки, монети, клучеви, шајки, завртки или други помали метални предмети што може да предизвикаат спој од еден до друг извор. Краток спој на батериските извори може да предизвика изгореници или пожар.
▶ Под непредвидени околности, течноста може да истече од батеријата; избегнувајте контакт. При случаен допир, измијте се со млаз вода. Ако течноста влезе во очите, побарајте дополнителна медицинска помош. Течност истечена од батеријата може да предизвика иритација или изгореници.
He употребувајте сет на батерии или алат што е оштетен или изменет. Оштетени или изменети батерии може да реагираат непредвидливо и да предизвикаат пожар, експлозија или опасност од повреда.
He го изложувајте сетот на батерии или алатот на орган или висока температура. Изложувањето на орган или на температура повисока од 130°C може да предизвика експлозија.
▶ Следете ги сите упатства за полнење и не го полнете сетот на батерии или алатот надвор од температурниот опсег наведен во упатствата. Неправилното полнење или на температура надвор од наведениот опсег може да ја оштети батеријата и да ја зголеми опасноста од пожар.

Сервисирање

▶ Електричниот алат сервисирајте го кај квалификувано лице кое користи само идентични резервни делови. Со ова се овозможува безбедно одржување на електричниот алат.
▶ Никогаш не поправајте оштетени сетови на батерии. Поправката на сетови на батерии треба да ја врши само производителот или овластен сервис.

Безбедносни напомени за убодни пили

▶ Држете го електричниот алат за изолираната површина додека сечете за да не дојде во контакт со скриена жица. Ако опремата за сечење дојде во допир со „жица под напон“, може да ги изложи металните делови на електричниот алат „под напон“ и операторот може да добие струен удар.
Користете менгеме или некој друг практичен начин за да го обезбедите и прицврстите делот што се обработува на стабилна површина. Доколку го држите делот што се обработува со рака или го потпрете на вас, тоа ће биде нестабилно и може да изгубите контрола.
▶ Држете ги рацете подалеку од делот каде што се сече. Не факајте под делот што се обработува. Доколку дојдете во контакт со листовите за пила постои опасност од повреда.
Ставете го електричниот алат само кога е включен на делот што се обработува. Инаку постои опасност

од повратен удар, доколку алатот што се вметнува се заглави во делот што се обработува.

▶ При сечење внимавајте на тоа, основната плоча да лежи стабилно. Свитканиот лист пила може да се скрши или да доведе до повратен удар.
По завршувањето на работењето исключете го електричниот алат и извадете го листот за пила од исечокот дури тогаш кога тој ќе застане. На тој начин ќе избегнете повратен удар и ќе може безбедно да го оставите електричниот алат.
Почекајте додека електричниот алат сосема не прекине со работа, пред да го тргнете настрана. Алатот што се вметнува може да се блокира и да доведе до губење контрола над уредот.
▶ Користете само неоштетени, беспрекорни листови за пила. Искривените или неостри листови за пила може да се скршат, да влијаат негативно на сечењето или да предизвикаат повратен удар.
▶ Не го блокирајте листот за пилата по ислучувањето со странично контра-притискање. Листот за пила може да се оштети, скрши или да предизвика повратен удар.
▶ Користете го електричниот алат ислучиво со основната плеча. Кога работите без основната плеча, постои ризик да не можете да го контролирате електричниот алат.
Користете соодветни уреди за пребарување, за да ги пронајдете скриените електрични кабли или консултирајте се со локалното претпријатие за снабдување со електрична енергија. Контактот со електрични кабли може да доведе до пожар и струен удар. Оштетувањето на гасоводот може да доведе до експлозија. Навлегувањето во водоводни цевки предизвивува оштетување.
▶ При оштетување и непрописна употреба на батеријата може да излезе пареа. Батеријата може да се запали или да експлодира. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта.
▶ Не ја отворајте батеријата. Постои опасност од краток спој.
▶ Батеријата може да се оштети од острите предмети како на пр. клинци или одвртувач или со надворешно влијание. Може да дојде до внатрешен краток спој и батеријата може да се запали, да пушти чад, да експлодира или да се прегрее.
▶ Користете ја батеријата само во производи од производителот. Само на тој начин батеријата ће се заштити од опасно преоптоварување.

Заштитете ја батеријата од топлина, на пр. од долготрајно изложување на сончеви зраци, орган, нечистотии, вода и влага. Инаку, постои опасност од експлозија и краток спој.

Опис на производот и перформансите

Прочитајте ги сите безбедносни напомени и упатства. Грешките настанати како резултат од непридржување до безбедносните напомени и упатства може да предизвикаат електричен удар, пожар и/или тешки повреди.

Внимавајте на сликите во предниот дел на упатството за користење.

Употреба со соодветна намена

Електричниот алат е наменет за сечење во дрво, пластика, метал, керамички плочки, гумени материјали и ламинат/HPL (High Pressure Laminate) на стабилна подлога. Toj е погоден за вршење прави или заоблени резови под закосени агли до 45°. Внимавајте на безбедносните напомени за пила.

Илустрација на компоненти

Нумерирањето на илустрираните компоненти се однесува на приказот на електричниот алат на графичката страница.

(1) Заштита од допир
(2) Прифат на сечило за пила
(3) SDS-лост за блокирање на сечилото за пила
(4) Работно светло

(5) Блокада при вклучување на прекинувачот за вклучување/исклучување (GST 18V-125 B)

(6) Прекинувач за включување/исклучување

(7) Копче за подесување на претходното избирање бројот на работни одови

(8) Батерија ^a)

(9) Копче за отклучување на батерија ^a)

(10) Рачка (изолирана површина на рачката)

(11) Клуч со внатрешна шестаголна глава

(12) Основна плоча

(13) Лизгачка папуча ^a)

(14) Прекинувач за уред за оддувување на струготините

(15) Лост за подесување на осцилациите

(16) Водечки валјак

(17) Сечило за пила ^a)

(18) Копче за работна маса (GST 18V-125 S)

(20) Заштитен капак за всисување ^a)

(21) Млазници за всисување ^3)

(22) Црево за издувни гасови ^a)

(23) Завртка за основната плоча

(24) Скала на закосени агли

(25) Водилка за паралелниот граничник ^a)
(26) Завртка за подесување на паралелниот граничник ^a)
(27) Паралелен граничник со кружен секач ^a)

(28) Врв за центрирање на кружниот секач ^a)

a) Опишаната опрема прикажана на сликите не е дел од стандардниот обем на испорака. Целосната опрема може да ја најдете во нашата Програма за опрема.

Технички податоци

Батерија на убодна пила GST 18V-125 В GST 18V-125 S
Број на дел		3 601 EB3 0..	3 601 EB2 0..
Номинален напон V= 18 18
Број на работни одови во празно n_o min	-1	0–3500	500–3500
Работен од mm 26 26
Макс. длабочина на резот
– во дрво mm 125 125
– во алуминиум mm 20 20
– во челик (нелегиран) mm 10 10
Агол за сечење (лево/десно) макс. ° 45 45
Тежина согласно EPTA-Procedure 01:2014 kg 2,4–3,4		^A)	2,3–3,3 ^A)
Препорачана околна температура при полнење °C	0 ... +35	0 ... +35
Дозволена околна температура при полнење ^B) и при складирање	°C	-20 ... +50	-20 ... +50
Компатибилни акумулаторски батерии		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Препорачани акумулаторски батерии		GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah	GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah
Препорачани полначи		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

A) во зависност од употребената батерија
В) ограничена јачина при температури < 0 °C

Информации за бучава/вибрации

		GST 18V-125 B	GST 18V-125 S
Вредностите за емисија на бучава се одредуваат согласно EN 62841-2-11.
Нивото на звук на електричниот алат оценето со А типично изнесува:
Ниво на звучен притисок	dB(A)	87	84
Ниво на звучна јачина	dB(A)	95	92
Несигурност К	dB	5	5

Носете заштита за слухот!

Вкупните вредности на вибрации a_h (векторски збир на три насоки) и несигурност К дадени се во согласност со EN 62841-2-11:

Сечење на шперплоча со сечило за пила T 144 D:
a_h,B	m/s2	4,1	7
K	m/s2	1,5	1,5
Сечење на метален лим со сечило за пила T 118 A:
a_h,M	m/s2	3,5	7
K	m/s2	1,5	1,5

Нивото на вибрации наведено во овие упатства и вредноста на емисијата на бучава се измерени според мерни постапки и можат да се користат за споредба меѓу електрични алати. Исто така може да се прилагоди за предвремена процена на нивото на вибрации и емисијата на бучава.

Наведеното ниво на вибрации и вредноста на емисијата на бучава ги претставуваат главните примени на електричниот алат. Доколку електричниот алат се користи за други примени, алатот што се вметнува отстапува од нормите или недоволно се одржува, нивото на вибрации и вредноста на емисијата на бучава можат да отстапуваат. Ова може значително да го зголеми нивото на вибрации и емисијата на бучава во целокупниот период на работење.

За прецизно одредување на нивото на вибрации и емисијата на бучава, треба да се земе предвид периодот во кој уредот е ислучен или работи, а не во моментот кога е во употреба. Ова може значително да го намали нивото на вибрации и емисијата на бучава во целокупниот период на работење.

Утврдете ги дополнителните мерки за безбедност за заштита на корисникот од влијанието од вибрациите, како на пр.: одржување на електричните алати и алатите за вметнување, одржување на топлината на дланките, организирање на текот на работата.

Батерија

Bosch продава батериски електрични алати и без батерија. Дали батеријата е содржана во обемот на испорака можете да видите на пакувањето.

Полнење на батеријата

▶ Користете ги само полначите коишто се наведени во техничките податоци. Само овие уреди за полнење се погодни за литиум-јонската батерија за Вашиот електричен уред.

Напомена: Литиум-јонските батерии се испорачуваат делумно наполнети порани меѓународните прописи за транспорт. За да се загарантира целосната јачина на батеријата, пред првата употреба целосно наполнете ја.

Ставање на батеријата

Вметнете ја наполнетата акумулаторска батерија во прифатот за батерија, додека не се вклопи.

Вадење на батеријата

За да ја извадите акумулаторската батеријата, притиснете на копчето за отворање и извлечете ја батеријата. Притоа не употребувајте сила.

Акумулаторската батерија има 2 степена на блокирање, што спречуваат да испадне батеријата при невнимателно притискање на копчето за отклучување на батеријата. Сё додека е вметната батеријата во електричниот алат, таа се држи во позиција со помош на пружина.

Приказ за наполнетост на батеријата

Трите зелени LED-светилки на приказот за наполнетост на батеријата ја покажуваат Costaјбата на наполнетост на батеријата. Од безбедносни причини, Costaјбата на наполнетост на батеријата може да ја проверите само доколку електричниот алат е во мирување.

Притиснете го копчето на приказот за наполнетост на батеријата, или , вода се прикаже наполнетоста. Ова исто така е возможно и со извадена батерија.

Доколку по притискањето на копчето на приказот за наполнетост на батеријата не свети LED светилка, батеријата е дефектна и мора да се замени.

Трајно светло 5 × зелено 80–100 %

Трајно светло 4 × зелено 60–80 %

Трајно светло 3 × зелено 40–60 %

Трајно светло 2 × зелено 20–40 %

Трајно светло 1 × зелено 5–20 %

Трепкаво светло 1 × зелено 0–5 %

Напомени за оптимално користење на батериите

Заштитете ја батеријата од влага и вода.

Складирајте ја батеријата во опсег на температура од -20 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот во лето.

Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка.

Скратеното време на работа по полнењето покажува, дека батеријата е потрошена и мора да се замени.

Внимавајте на напомените за отстранување.

Монтажа

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на

прекинувачот за включување/исклучување постои опасност од повреди.

Вметнување/замена на сечилото за пилата

▶ При ставање или при замена на електричниот алат носете заштитни ракавици. Алатите за вметнување се остри и може да се загреат при подолга употреба.

Бирање на сечилото за пилата

Прегледот за препорачани сечила за пила ќе го најдете на крајот од ова упатство. Поставувајте само сечила за пила со сечило со еден заоблен дел (Т-сечило). Сечилото за пила не треба да биде подолго отколку што е потребно за предвидениот рез.

За сечење на тесни кривини користете тесно сечило за пила.

Вметнување на сечилото за пила (види слика А)

- Исчистете го сечилото на листот за пила пред вметнувањето. Нечистото сечило не може да се прицврсти стабилно.

Притиснете го SDS-лостот (3) нанапред до крај и држете го притиснато. Вметнете го сечилото за пила (17) со запците во правец на резот, додека не се вклопи во прифатот за сечило за пила (2).

При вметнување на сечилото за пила внимавајте на тоа задниот дел да лежи во жлебот на водечкиот валјак (16).

▶ Проверете дали е стабилно сечилото за пила. Лабаво поставеното сечило за пила може да испадне и да Ве повреди.

Притиснете го SDS-лостот (3) нанапред до крај и извадете го сечилото за пила (17).

При обработка на чувствителни површини можете да ја ставите лизгачката папуча (13) на основната плоча (12), за да спречите гребење на површината.

При поставување на лизгачката папуча (13) закачете ја напред на основната плоча (12), притиснете ја позади нагоре и оставете да се вклопи.

Заштитата од кинење (19) (опрема) може да спречи кинење на површината при сечење на дрво. Заштитата од кинење може да се користи само со одредени видови на сечила за пила и со агол на резот од 0°. Основната плоча (12) при сечење со заштита од кинење не смее да се поместува наназад за сечење блиску до работ.

Вметнете ја заштитата од кинење (19) од напред во основната плоча (12).

околку ја користите лизгачката папуча (13) не ја вметнувајте заштитата од кинење (19) во основната плоча (12), туку во лизгачката папуча.

Вшмукување на прав/струготини

Правта од материјалите како на пр. слоеви боја, некои видови дрво, минерали и метал може да биде штетна по здравјето. Допирањето или вдишувањето на таквата прав може да предизвика алергиски реакции и/или metabolувања на дишните патишта на корисникот или лицата во околината.

Одредени честички прав како на пр. прав од даб или бука важат за канцерогени, особено доколку се во комбинација со дополнителни супстанци (хромат, средства за заштита на дрво). Материјалите што содржат азбест смеат да бидат обработувани само од страна на стручни лица.

– Затоа, доколку е возможно, користете соодветен вшмукувач за прав за материјалот што се обработува.

– Погрижете се за добра проветреност на работното место.

– Се препорачува носење на маска за заштита при вдишувањето со класа на филтер P2.

Внимавајте на важечките прописи на Вашата земја за материјалот кој го обработувате.

▶ Избегнувајте собирање прав на работното место. Правта лесно може да се запали.

Монтирајте го заштитниот капак (20), пред да го приключите електричниот алат на всисувач за прашина.

Ставете го заштитниот капак (20) на електричниот алат на тој начин што држачите ќе се вклопат на заштитата од допир (1).

Извадете го заштитниот капак (20) за работење без всисувач за прашина како и за сечење под агол. Извлечете го заштитниот капак нанапред од заштитата на допир (1).

Приклучување на всисувач за прав (види слики F-G)

Поставете ги млазниците за всисување (21) во вдлабнатините на основната плоча (12).

Поставете црево за всисување (22) (опрема) на млазниците за всисување (21). Поврзете го цревото за всисување (22) со всисувач за прашина (опрема).

Прегледот за приклучување на различните видови на всисувачи за прашина їе го најдете на крајот од ова упатство.

За оптимално всисување, по можност поставете ја заштитата од кинење (19).

Исклучете го уредот за оддувување на струготините, ако го имате приключено всисувачот за прашина.

Всисувачот за прашина мора да е соодветен на материјалот на парчето што се обработува.

При всисување на особено опасни по здравје, канцерогени или суви честички прав, користете специјален всисувач.

Употреба

Начини на работа

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Подесување на осцилации

Осцилациите што се подесуват на четири нивоа овозможуват оптимално прилагодување на брзината, капацитетот и сликата на сечење на материјалот што се обработува.

Со рачката за подесување (15) можете да ги поставите осцилациите и за време на работата.

Ниво О нема осцилации

Ниво III големи осцилации

Оптimalниот степен на осцилирање за односната примена може да се одреди со практичен обид. Притоа важат следните препораки:

• Доколку го изберете степенот на осцилирање што помал одн. целосно го исключите, толку ке биде подобар и почист исечениот раб.
  – При обработка на тенки материјали (на пр. лимови) исклучете го осцилирањето.
  – Кај тврди материјали (на пр. челик) работете со мало осцилирање.
  – Кај меки материјали и при сечење на дрво може да се работи со максимально осцилирање.

Подесување на аголот на закосување (види слика Н)

Основната плоча (12) може да се навали кон десно или кон лево за сечење под агол до 45°.

Заштитниот капак (20), млазниците за всисување (21) и заштитата од кинење (19) не можат да се вметнат при сечење со закосување.

– Лесно притиснете ги надолу млазниците за всисување (21) и извлечете ги од основната плоча (12).
– Извадете ги заштитниот капак (20) и заштитата од кинење (19).
- Олабавете ја завртката (23) со внатрешен шестаголен клуч (11) и лесно вметнете ја основната плоча (12) до крај во правец на батеријата.
– За подесување на аголот на закосување навалете ја основната плоча (12) соодветно на скалата (24) во саканата позиција. Другите агли на косо сечење може да се подесат со помош на агломер.
- Потоа притиснете ја основната плоча (12) до крај во правец на сечилото за пила (17).
- Повторно затегнете ја завртката (23).

Поместување на основната плоча (види слика Н)

За сечење во близина на рабовите можете наназад да ја поместите основната плоча (12).

Олабавете ја завртката на основната плоча (23) со внатрешен шестаголен клуч (11) и вметнете ја основната плоча (12) до крај во правец на батеријата (8).

Повторно затегнете го шрафот (23).

Сечењето со поместена основна плоча (12) е можно само со агол на косо сечење од 0°. Освен тоа, не смеат да се користат и паралелниот граничник со кружен секач (27) (опрема) и заштитата од кинење (19).

Уред за оддувување на струготините

Со струењето на воздухот на уредот за оддувување на струготини може да се одржува чиста линијата на резот од струготини.

Вклучување на уредот за оддувување на струготините: Притискајте го прекинувачот (14) за работа со големи

количини на отстранет материјал во дрво, пластика итн. во насока на млазниците за всисување.

Исклучување на уредот за оддувување на струготините: Притискајте го прекинувачот (14) за работа во метал како и

приклучениот систем за всисување прав во насоката на сечилото на пилата.

Ставање во употреба

Вклучување/исклучување (GST 18V-125 В)

За Вклучување на електричниот алат прво притиснете покрај симболот на блокадата при вклучување (5) и со тоа је ја деактивирате. Потоа притиснете го прекинувачот за вклучување/исклучување (6) и држете го притиснат.

Работната светилка свети при малку или целосно притиснат прекинувач за включување/исклучување (6) и овозможува осветлување на работното поле при услови на слаба осветленост.

▶ Не гледајте директно во него, може да ве заслепи.

За исклучување на електричниот алат отпуштете го прекинувачот за вклучување/исклучување (6). За да ја активирајте блокадата при вклучување (5), притиснете покрај симболот на блокадата при вклучување

Вклучување/исклучување (GST 18V-125 S)

▶ Проверете дали можете да го притиснете прекинувают за вклучување/исклучување, без да ја отпуштите рачката.

За Вклучување на електричниот алат притиснете го прекинувачот за вклучување/исклучување (6) нанапред, така што на прекинувачот ќе се појави „I“.

За Исклучување на електричниот алат притиснете го прекинувачот за вклучување/исклучување (6) наназад, така што на прекинувачот ће се појави „0“.

Вклучување на работното светло (GST 18V-125 S)

За вклучување одн. исклучување на работното светло (4) притиснете го копчето за работно светло (18).

▶ Не гледајте директно во него, може да ве заслепи.

Контролирање/претходно избирање на бројот на работни одови (GST 18V-125 B)

Бројот на работни одови на включениот електричен алат може да го регулирате бесстепено, во зависност од тоа колку ќе го притиснете прекинувачот за вклучување/исклучување (6).

Со нежно притискање на прекинувают за вклучување/исклучување (6) се постинуваат мал број на работни одови. Со зголемување на притисокот се зголемува и бројот на работни одови.

Со копчето за подесување на претходното избирање на број на работни одови (7) можете истите претходно да ги изберете и потоа да ги промените во текот на работата.

Потребниот број на работни одови зависи од материјалот и работните услови и може да се одреди со практична примена.

Се препорачува намалување на бројот на работни одови при поставување на сечилото за пила на алатот, како и при сечење на пластика и алуминиум.

При подолготрајно работење со мал број на работни одови, електричниот алат може многу да се вжешти. Извадете го сечилото за пила и оставете го електричниот алат да работи околу 3 мин. со максимален број на работни одови.

Претходно избирање на бројот на одови (GST 18V-125 S)

Со копчето за подесување на претходното избирање на број на работни одови (7) можете истите претходно да ги изберете и потоа да ги промените во текот на работата.

Потребниот број на работни одови зависи од материјалот и работните услови и може да се одреди со практична примена.

Се препорачува намалување на бројот на работни одови при поставување на сечилото за пила на алатот, како и при сечење на пластика и алуминиум.

При подолготрајно работење со мал број на работни одови, електричниот алат може многу да се вжешти. Извадете го сечилото за пила и оставете го електричниот алат да работи околу 3 мин. со максимален број на работни одови.

Заштита од преоптоварување во зависност од температурата

Правилната употреба не може да го преоптовари електричниот алат. При преголемо оптоварување или работење надвор од дозволените граници на температура за батеријата, се намалува бројот на вртежи или се ислучува електричниот уред. При намален број на вртежи, електричниот алат се вклучува дури откако їе се постигне дозволената температура на батеријата или при намалено оптоварување со полн број на вртежи. При автоматско исклучување, исключете го електричниот алат, оставете ја батеријата да се олади и повторно включете го.

Совети при работењето

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.

Доколку се блокира сечилото за пила, исключете го електричниот алат.

▶ При обработка на мали или тенки парчиња, секогаш користете стабилна подлога.

Пред сечењето во дрво, шперплочи, градежни материјали итн. проверете дали на нив има туги тела како на пр. клинци, шрафови и сл. и доколку има, отстранете ги.

Убодната пила главно е дизајнирана за вршење заболени засеци. Bo Bosch-асортиманот се включени и додатоци кои овозможуват право сечење или кружно сечење (во зависност од моделот на убодната пила на пр. паралелен граничник, шина-водилка или кружен секач).

При работата рачните убодни пили може да „го изгубат правецот“, што значи дека аголот и прецизноста на сечењето ќе бидат намалени. Одлучувачки фактори кои влијаат на прецизноста се дебелината на сечилото на пилата, должината на сечењето и густината и дебелината на материјалот на делот што се обработува.

Затоа, секогаш треба со пробни засеци да проверувате дали резултатот од сечењето на избраниот систем одговара на вашите барања на примена.

Сечење со вдлабнување (види слика I)

▶ Смеат да се обработуваат само меки материјали како дрво, гипс картон и сл. при сечење со вдлабнување!

За сечење со вдлабнување користете само кратки сечила за пила. Сечењата со вдлабнување се можни само со агол на закосување од 0°.

Поставете го електричниот алат со предниот раб на основната плоча (12) на делот што се обработува, без сечилото за пила (17) да го допира делот што се обработува и включете го. Кај електричните алати со контрола на бројот на удари, поставете го максимальниот број на работни одови. Притиснете го електричниот алат на делот што се обработува и оставете го сечилото за пила полека да се вдлабне во делот што се обработува.

Штом основната плоча (12) целосно їе налегне на површината на делот што се обработува, продолжете да сечење по должина на линијата.

Паралелен граничник со кружен отсекувач (опрема)

За работење со паралелен граничник со кружен отсекувач (27) (опрема) дебелината на делот што се обработува треба да изнесува максимально 30 mm.

Паралелно сечење (види слика J): Олабавете ја завртката за подесување (26) и вметнете ја скалата на паралелниот

граничник низ водилката (25) во основната плоча. Поставете ја саканата ширина на резот како вредност на скалата на внатрешниот раб на основната плоча. Зацврстете ја завртката за фиксирање (26).

Кружно сечење (види слика K): На линијата за сечење во кругот што треба да се исече издупчете дупка, што е доволна за вметнување на сечилото за пила. Обработете го издупчувањето со глодалка или турпија, за да може сечилото рамно да легне на линијата за сечење. Ставете ја завртката за фиксирање (26) на другата страна од паралелниот граничник. Вметнете ја скалата од паралелниот граничник низ водилката (25) во основната плоча. Во средината на делот за обработка во отворот што треба да се исече издупчете дупка. Поставете го врвот за центрирање (28) низ внатрешниот отвор на паралелниот граничник во издупчената дупка. Поставете го радиусот како вредност на скалата на внатрешниот раб на основната плоча. Зацврстете ја завртката за фиксирање (26).

Средство за ладење/подмачкување

При сечење на метал поради загревање на материјалот треба да нанесете средство за ладење одн. подмачкување по должина на линијата за сечење.

Одржување и сервис

Одржување и чистење

▶ Пред било каква интервенција на електричниот алат (на пр. одржување, замена на алат итн.) како и при негов транспорт и складирање, извадете ја батеријата од него. При невнимателно притискање на прекинувачот за вклучување/исклучување постои опасност од повреди.
▶ Одржувајте ги чисти електричниот алат и отворите за проветрување, за да може добро и безбедно да работите.

Редовно чистете го прифатот за сечилата за пила. За го исчистите, извадете го сечилото за пила од електричниот алат и тропнете лесно со електричниот алат на рамна површина.

Големи нечистотии можат да доведат до пречки во функционирањето. Затоа не сечете од долу или над глава материјали што прават многу прашина.

Доколку излезот за прашина се затне, исключете го електричниот алат, извадете го всисувачот за прашина и отстранете ги прашината и струготините.

Подмачкајте го водечкиот валјак (16) одвреме-навреме со неколку капки масло.

Редовно проверувајте го водечкиот валјак (16). Доколку е истрошен, мора да се замени во овластената специјализирана продавница Bosch.

Сервисна служба и совети при користење

Сервисната служба їе одговори на Вашите прашања во врска со поправката и одржувањето на Вашиот производ како и резервните делови. Ознаки за експлозија и информации за резервните делови исто така їе најдете на: www.bosch-pt.com

Тимот за советување при користење на Bosch će ви помогне доколку имате прашања за нашите производи и опрема.

За сите прашања и нарачки на резервни делови, Ве молиме наведете го 10-цифрениот број од спецификационата плочка на производот.

Северна Македонија

Д.Д.Електрис

Дополнителни адреси на сервиси може да најдете под:

Препорачаните литиум-јонски батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации.

При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку кукиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се двжиж во амбалажата. Ве молиме внимавајте на евентуалните дополнителни национални прописи.

Отстранување

Електричните апарати, батериите, опремата и амбалажите треба да се отстранат на еколошки прифатлив начин.

Не ги фрлајте електричните апарати и батериите во домашната канта за губре!

Само за земјите од ЕУ:

Според европейската директива 2012/19/EU за стари електрични и електронски уреди и нивната употреба во националното законодавство, електричните алати што се

вон употреба и дефектните или искористените батерии според директивата 2006/66/EC мора одделно да се соберат и да се рециклираат за повторна употреба.

Доколку се отстрануваат неправилно, електричната и електронската опрема може да имаат штетни влијанија врз животната средина и здравјето на луғето поради можното присуство на опасни материи.

Батерии:

Литиум-јонски:

Ве молиме внимавајте на напомените во делот Транспорт (види „Транспорт“, Страница 208).

Srpski
