Zīmols	Bosch
Modelis	GST 18V125 S Professional
Produkta veids	Bezvada finierzāģis
Nominālais spriegums	18 V
Tukšgaitas griešanas ātrums	500 – 3 500 min⁻¹
Gājiens	26 mm
Maksimālais griešanas dziļums kokā	125 mm
Maksimālais griešanas dziļums alumīnijā	20 mm
Maksimālais griešanas dziļums neleģētā tēraudā	10 mm
Maksimālais slīpuma leņķis (pa kreisi/pa labi)	45°
Svars (saskaņā ar EPTA 01:2014)	2,3 – 3,3 kg (atkarībā no akumulatora)
Barošana	Litija-jonu akumulators 18 V (saderīgs ar GBA 18V un ProCORE18V)
Asmens turētāja tips	SDS asmens turētājs (T veida stiprinājums)
Svārstveida kustība	4 regulējamas pozīcijas (0, I, II, III)
Ātruma priekšizvēle	Jā (priekšizvēles ritenis)
LED apgaismojums	Jā (atsevišķs slēdzis)
Pūšanas sistēma	Jā (regulējams)
Piesūkšanas savienojums	Jā (piesūkšanas caurule)
Slīpējama pamatplāksne	Jā (0° – 45°)
Ergonomisks rokturis	Izolēta satvēriena virsma (pretvibrācija)
Noņemams skaidu atdalītājs	Jā (pēc izvēles)
Skaņas spiediena līmenis (EN 62841-2-11)	84 dB(A)
Skaņas jaudas līmenis	92 dB(A)
Uzglabāšanas temperatūra	-20 °C līdz +50 °C
Piegādes saturs	Zāģa asmens, sešstūra atslēga, slīdēšanas paliktnis (atkarībā no versijas)

Bieži uzdotie jautājumi - GST 18V125 S Professional BOSCH

Kādu akumulatoru izmantot ar GST 18V125 S Professional?

Izmantojiet Bosch GBA 18V vai ProCORE18V akumulatorus. Ieteicami akumulatori ar 4,0 Ah vai lielāku ietilpību, lai nodrošinātu optimālu darbības laiku.

Kā nomainīt zāģa asmeni?

Bīdiet SDS sviru (3) uz priekšu līdz galam, ievietojiet asmeni ar zobiem vērstiem griešanas virzienā, pēc tam atlaidiet sviru. Pārbaudiet, vai asmens ir nostiprināts, pavelkot to.

Kā regulēt slīpuma leņķi slīpajiem griezumiem?

Atskrūvējiet skrūvi (23) ar atslēgu, pabīdiet pamatplāksni pret akumulatoru, pagrieziet to vēlamajā leņķī (līdz 45°) ar graduētās skalas palīdzību, pēc tam pievelciet skrūvi.

Vai es varu griezt metālu ar šo zāģi?

Jā, instruments var griezt neleģētu tēraudu līdz 10 mm un alumīniju līdz 20 mm. Izmantojiet piemērotu asmeni un smērvielu.

Kā tīrīt instrumentu pēc lietošanas?

Izņemiet akumulatoru, pēc tam notīriet ventilācijas spraugas ar sausu suku. Viegli pieklauvējiet instrumentam, lai izkratītu putekļus no asmens turētāja. Laiku pa laikam ieeļļojiet vadotnes rullīti ar pilienu eļļas.

Ko darīt, ja zāģa asmens iestrēgst?

Nekavējoties izslēdziet instrumentu un atbrīvojiet asmeni. Pārliecinieties, ka pamatplāksne ir pilnībā līdzena. Iegremdēšanas griezumiem rīkojieties lēni.

Kā aktivizēt LED apgaismojumu?

S modelim nospiediet pogu (18), lai ieslēgtu vai izslēgtu LED. B modelī tas ieslēdzas automātiski, kad tiek nospiests slēdzis.

Vai es varu izmantot putekļu sūcēju ar šo zāģi?

Jā, uzstādiet piesūkšanas pārsegu (20) un pievienojiet putekļu sūcēju caur cauruli (21). Izslēdziet pūšanas sistēmu, lai uzlabotu piesūkšanu.

Kā regulēt svārstveida kustību?

Izmantojiet sviru (15), lai izvēlētos no 4 pozīcijām: 0 (nav), I (maza), II (vidēja) un III (liela). Pielāgojiet to materiālam, lai optimizētu griešanu.

Kur atrast rezerves daļas?

Apmeklējiet vietni www.bosch-pt.com, lai skatītu eksplozijas shēmas un pasūtītu tiešsaistē. Sazinieties ar Bosch pēcpārdošanas dienestu pa tālruni 09 70 82 12 26 (Francija).

LIETOŠANAS INSTRUKCIJA GST 18V125 S Professional BOSCH

Iv. Instrukcijas original valodā

It Originali instrukcija

ko사용 설명서원본

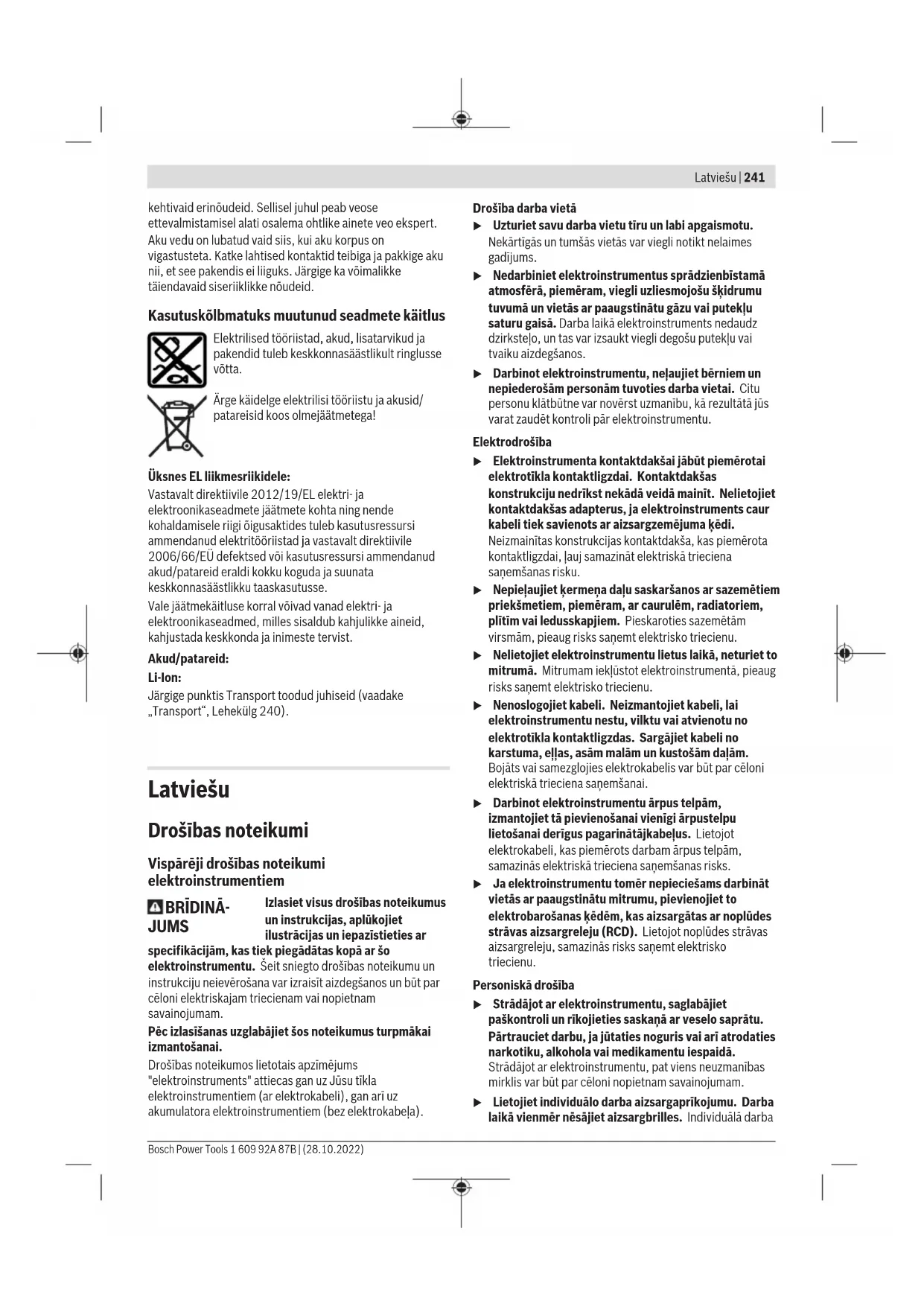

Latviešu .... Lappuse 241

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošibas noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtigās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.

Nepieļaujiet kermana dalu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.

▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.

▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, eljas, asām malām un kustošām dalām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.

Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

▶ Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba

242 | Latviešu

aizsargaprikojuma (puteklu maskas, neslidošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstaklos laus samazināt savainošanās risku.

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulējošos rikus vai atslėgas. Regulējošais rīks vai atslėga, kas ieslėgšanas brīdī atrodas elektroinstrumenta kustigajās daļās, var radīt savainojumu.
▶ Nesniedzieties päräk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās daļās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību.
▶ Nepalauieties uz iemanâm, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.
Pirms elektroinstrumenta regulēšanas, piederumu nomainas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstāklļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ľauj strādāt daudz ražigāk un ir vieglāk vadāmi.
Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ἡemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no eljas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierici. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.
Lietojiet elektroinstrumentos tikai tiem ipaši paredzëtus akumulatorus. Cita tipa akumulatoru lietošana var büt par cêloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanäs.
Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegsanos.
▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acis, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.
Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisit sprādzienu.

▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pieļaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pieļaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā ari var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi figūrzāgiem

▶ Turiet elektroinstrumentu aiz izolētajām noturvirsmām, veicot darbības, kuru laikā griešanas piederums var skart slēptus elektriskos vadus.
Griešanas piederumam skarot spriegumnesošus vadus, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.
Lietojiet spiles vai citu praktisku ierici, lai atbalstitu apstrādājamo priekšmetu un nostiprinātu to uz stabilas platformas. Turot apstrādājamo priekšmetu ar roku vai atbalstot to ar savu kernenii, apstrādājamais priekšmets nenoturas stabilā stāvokli un var izraisīt kontroles zaudēšanu pār darba procesu.

Netuviniet rokas zāgēšanas trasei. Neturiet rokas zem apstrādājamā priekšmeta. Ķermeņa daļu saskaršanās ar zāga asmeni var radīt savainojumu.

- Kontaktëjiet darbinstrumentu ar apstrādājamo priekšmetu tikai pēc elektroinstrumenta ieslēgšanas. Tas laus izvairities no atsitiena, kas var notikt, darbinstrumentam iestrēgstot apstrādājamajā priekšmetā.

▶ Sekojiet, lai balstplâksne zāgēšanas laikā būtu cieši piespiesta. Noliecot zāga asmeni sānu virzienā, tas var salūzt, kā arī var notikt atsitiens.

Pēc zāgēšanas izslēdziet elektroinstrumentu un tikai tad izvelciet zāga asmeni no zāgējuma, vispirms nogaidot, līdz asmens ir pilnīgi apstājies. Tas Įaus izvairīties no atsitiena, un elektroinstrumentu būs iespējams droši novietot.

▶ Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.

Izmantojiet tikai nebojātus zāga asmeņus. Saliekti vai neasi zāga asmeņi var salūzt, negatīvi ietekmēt zāgējuma kvalitāti vai izraisīt atsitienu.
▶ Pēc instrumenta izslēgšanas nemēginiet bremzēt zāga asmeni ar sānu spiedienu. Sādas rīcības dēl zāga asmens var tikt bojāts vai salūzt, kā ari var notikt atsitiens.
▶ Izmantojiet elektroinstrumentu tikai kopā ar balstpläksni. Strādājot bez balstpläksnes, pastāv risks, ka nespēsiet kontrolēt elektroinstrumentu.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso sleptas komunālapgādes līnijas, vai arī griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskaršanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit isslēgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju išslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslėguma briesmas.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošibas noteikumus un norādijumus lietošanai. Drošibas noteikumu un norādijumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzëts, lai ar stingru atbalstu veiktu garenzägëšanu un izzägëjumus kokä, plastmasä, metälä, keramikas pläksnës gumijä un laminätä/HPL (augstspiediena laminätä). Tas ir piemërots taisniem un izliektiem zägëjumiem zägëšanas lenkî līdz 45°. Nemiet vērā ieteikumus par zāga asmeņu lietošanu.

244 | Latviešu

Attēlotās sastāvdaļas

Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.

(1) Kontaktaizsargs
(2) Zāga asmens stiprinājums
(3) SDS svira zāga asmens atbrīvošanai
(4) Darba gaisma
(5) leslėdzėja atkārtotas ieslėgšanas blokėšanas poga (GST 18V-125 B)
(6) leslēdzējs/izslēdzējs
(7) Pirkstrats asmens kustību biežuma regulēšanai
(8) Akumulators ^a)
(9) Akumulatora atbrivošanas taustiņš ^a)
(10) Rokturis (ar izolētu noturvirsmu)
(11) Sešstūra stienatslēga
(12) Balstplāksne
(13) Slidkurpe ^a)

(14) Asmens appūtes funkcijas ieslēdzējs
(15) Svira svārsta funkcijas regulēšanai
(16) Vadotnes rullitis
(17) Zāga asmens ^a)
(18) LED gaismas avota taustiņš (GST 18V-125 S)
(19) Pretplaisāšanas aizsargs
(20) Nosedzošais pârsegs uzsūkšanai ^a)
(21) Nosūkšanas īscaurule ^a)
(22) Nosūkšanas š|ūtene ^a)
(23) Skrūve balstplāksnes stiprināšanai
(24) Zāgēšanas lenka skala
(25) Paralēlās vadotnes turētājs ^a)
(26) Skrūve paralēlās vadotnes stiprināšanaī ^1
(27) Paralēlā vadotne ar cirkuli zāgēšanai pa apli ^a
(28) Centrējošā smaile zāgēšanai pa apli ^a

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Akumulatora figürzágis GST 18V-125 B GST 18V-125 S
Izstrādājuma numurs		3 601 EB3 0.. 3 601 EB2 0..
Nominālais spriegums V= 18 18
Asmens kustību biežums brīvgaitā n0 min	-1	0–3500 500–3500
Asmens kustību garums mm 26 26
Maks. zāgēšanas dzilums
- kokā mm 125 125
- alumīnijā mm 20 20
- tēraudā (neleğētā) mm 10 10
Maks. zāgēšanas leŋkis (pa labi/pa kreisi) ° 45 45
Svars atbilstoši EPTA-Procedure 01:2014 kg 2,4–3,4		2,3–3,3Al
leteicamā apkārtējās vides temperatūra uzlādes laikā	°C	0 ... +35 0 ... +35
Pielaujamā apkārtējās vides temperatūra darbībasB) un glabāšanas laikā	°C	-20 ... +50 -20 ... +50
Saderigie akumulatori		GBA 18V... ProCORE18V...
leteicamie akumulatori		GBA 18V... ≥ 4,0 Ah ProCORE18V... ≥ 4,0 Ah
leteicamās uzlādes ierīces		GAL 18... GAX 18... GAL 36...

A) Atkaribā no izmantojamā akumulatora
B) Samazināta jauda pie temperaturas <0 °C.

Informācija par troksni un vibrācijām

GST 18V-125 B GST 18V-125 S

Trokšna emisijas vērtības ir noteiktas atbilstīgi standartam EN 62841-2-11.

Pēc raksturlīknes A izsvērtā elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir šādas:

	GST 18V-125 B GST 18V-125 S
Skañas spiediena limenis dB(A)	87 84
Akustiskās jaudas limenis dB(A)	95 92
Mērijuma nenoteiktība K dB	5	5

Lietojiet dzirdes aizsarglidzek|us!

Vibrāciju kopējā vērtība a _h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-11, kā ir norādīts tālāk.

Kokskaidu plâtnes zāgēšana ar zāga asmeni T 144 D:

a_h,B	m/s2	4,17
K m/s	2	1,5 1,5
Metāla skārda zāgēšana ar zāga asmeni T 118 A:
a_h,M	m/s2	3,57
K m/s	2	1,5 1,5

Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precīzi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Akumulators

Bosch pārdod akumulatora elektriskos darbinstrumentus ari bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji

uzlādētā stāvokli. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ielikšana

levietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts.

Akumulatora iznemšana

Lai iznemtu akumulatoru, nospiediet akumulatora atbrivošanas taustinu un izvelciet akumulatoru.

Nedarbojieties ar spēku.

Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere.

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu ēai . . . Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasišanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED Uzlādes limenis

Pastāvīgi deg 3 zaļas LED diodes 60–100%

Pastāvīgi deg 2 za|as LED diodes 30-60%

Pastāvīgi deg 1 zaļa LED diode 5–30%

LED Uzlādes limenis

Mirgo 1 zala LED diode 0–5%

Akumulatora tips ProCORE18V...

LED Uzlādes limenis

Pastāvīgi deg 5 zaļas LED diodes 80–100%

Pastāvīgi deg 4 zaļas LED diodes 60–80%

Pastāvīgi deg 3 zaļas LED diodes 40–60%

Pastāvīgi deg 2 zaļas LED diodes 20–40%

Pastāvīgi deg 1 zaļa LED diode 5–20%

Mirgo 1 zala LED diode 0–5%

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašinā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Zāga asmens iestiprināšana vai nomaiņa

▶ Veicot instrumenta montāžu vai iestiprināmo darbinstrumentu nomainu, uzvelciet aizsargcimdus.

lestiprinämie darbinstrumenti ir asi un ilgstošas lietošanas laikā var sakarst.

Zāga asmens izvēle

Pārskats par ieteicamajiem zāga asmeņiem ir sniegts šis pamācības beigās. lestipriniet elektroinstrumentā vienīgi zāga asmeņus ar vienizcilņa kātu (T veida kātu). Zāga asmenim nav jābūt garākam, nekā tas nepieciešams zāgējumu veidošanai paredzētajā dzilumā.

Veidojot liektus zāgējumus ar mazu liekuma rādiusu, lietojiet šauru zāga asmeni.

Zāga asmens iestiprināšana (attēls A)

▶ Pirms zāga asmens iestiprināšanas notīriet tā kātu.

Netīru kātu nav iespējams droši iestiprināt.

Paspiediet SDS sviru (3) līdz galam uz priekšu un turiet to nospiestu. lebīdiet zāga asmeni (17) ar zāgēšanas virzienā vērstiem zobiem zāga asmens stiprinājumā (2), līdz tas tur fiksējas.

lestiprinot zāga asmeni, sekojiet, lai zāga asmens aizmugurējā mala ievietotos vadotnes rullīša (16) rievā.

Pärbaudiet, vai zāga asmens ir stingri iestiprināts. Slikti iestiprināts zāga asmens var izkrist no stiprinājuma un savainot strādājošo personu.

Zāga asmens izņemšana (attēls B)

Paspiediet SDS sviru (3) lidz galam uz priekšu un iznemiet zāga asmeni (17).

Slīdkurpe (attēls C)

Apstrādājot neizturīgus materialus, var lietot slīdkurpi (13), kas ir nostiprināma uz balstplāksnes (12), lai novērstu apstrādājamā priekšmeta virsmas saskrāpēšanu.

Lai iestiprinātu slīdkurpi (13), no priekšpuses ieākējiet to balstplāksnē (12) un tad paspiediet slīdkurpes aizmugurējo daļu augšup, ľaujot tai fiksēties uz balstplāksnes.

Pretplaisāšanas aizsargs (attēls D)

Pretplaisāšanas aizsargs (19) (piederums) zāgēšanas laikā lauj novērst zāgējamo koka priekšmetu virsmas plaisāšanu. Pretplaisāšanas aizsargu var izmantot vienīgi kopā ar noteikta tipa zāga asmeņiem un pie zāgēšanas lenķa 0°. Izmantojot pretplaisāšanas aizsargu, balstplāksni (12) nedrīkst pārvietot uz aizmuguri, lai veiktu zāgēšanu tuvu malai.

No priekšpuses iespiediet pretplaisāšanas aizsargu (19) balstplāksnē (12).

Lietojot slīdkurpi (13), pretplaisāšanas aizsargs (19) nav jäiestiprina balstplāksnē (12), bet gan slīdkurpē.

Puteklu un skaidu uzsükšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisit vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drikst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.

- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.

- Darba vietai jābūt labi ventilējamai.

- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Nosedzošais pärsegs (attëls E)

Pirms elektroinstrumenta pievienošanas pie vakuumsūcēja nonemiet no tā nosedzošo pārsegu (20).

Novietojiet nosedzošo pârsegu (20) uz elektroinstrumenta tã, lai tã turētājs fiksētos uz pretplaisāšanas aizsarga (1).

Strādājot bez putekļu uzsūkšanas un veidojot slīpos zāgējumus, noņemiet nosedzošo pārsegu (20). Šim nolūkam novelciet nosedzošo pārsegu no pretplaisāšanas aizsarga (1) virzienā uz priekšu.

Vakuumsūcēja pievienošana (attēli F-G)

levietojiet uzsūkšanas iscauruli (21) balstplāksnes (12) izgriezumā.

Uzbīdiet uzsūkšanas šlūteni (22) (piederums) uz puteklu izvadišanas iscaurules (21). Savienojiet uzsūkšanas šlūteni (22) ar vakuumsūcēju (piederums).

Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šis pamācības beigās.

Lai nodrošinātu optimālu putekļu uzsūkšanu, ja iespējams, iestipriniet elektroinstrumentā pretplaisāšanas aizsargu (19).

Laikā, kad elektroinstrumentam ir pievienots vakuumsūcējs, izslēdziet asmens appūtes ierīci.

Puteklsücëjam jäbüt piemërotam apstrādājamā materiāla puteklu uzsūkšanai.

Veselibai ipaši kaitīgu, kancerogēnu vai sausu putekļu uzsūkšanai lietojiet speciālus vakuumsūcējus.

Lietošana

Darba režimi

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Svārsta iedarbības regulēšana

Četrās pakāpēs regulējama svārsta iedarbība lauj optimāli izvēlēties zāgēšanas ātrumu, zāgēšanas jaudu un zāgējuma virsmas tīribu atbilstoši zāgējamā materiāla īpašībām.

Ar sviru (15) var izvēlēties vajadzīgo svārsta iedarbības pakāpi; tas iespējams arī instrumenta darbības laikā.

Pakāpe 0 svārsta iedarbības nav

Pakāpe I neliela svārsta iedarbība

Pakāpe II vidēja svārsta iedarbība

Pakāpe III stipra svārsta iedarbība

Optimālo svārsta iedarbības pakāpi katram pielietojuma veidam ieteicams izvēlēties praktisku mēginājumu celā. Tomēr šo izvēli var atvieglot šādi ieteikumi.

- Lai iegūtu līdzenu un tīru zāgējumu, izvēlieties minimālo svārsta iedarbību vai arī pilnīgi izslēdziet svārsta mehānismu.

- Zāgējot plānus materiālus (piemēram, skārdu), izslēdziet svārsta mehānismu.

• Zāgējot cietus materiālus (piemēram, tēraudu), izvēlieties minimālo svārsta iedarbību.
• Zāgējot mīkstus materiālus un veicot zāgēšanu koka škiedrojuma virzienā, var strādāt ar maksimālu svārsta iedarbību.

Zāgēšanas lenka iestatīšana (attēls H)

Lai veidotu slipos zāgējumus ar lenķi līdz 45°, balstplāksni (12) var noliekt pa labi un pa kreisi.

Veidojot slīpos zāgējumus, nosedzošo pārsegu (20), uzsūkšanas īscauruli (21) un pretplaisāšanas aizsargu (19) nav iespējams izmantot.

• Nedaudz paspiediet uzsükšanas iscauruli (21) lejup un izvelciet to balstpläksnes (12).
• Nonemiet nosedzošo pârsegu (20) un pretplaisašanas aizsargu (19).
• Skrūvi (23) atskrūvējiet ar seštūra stieņatslēgu (11) un akumulatora virzienā viegli bīdiet balstplāksni (12).
  – Lai iestādītu vēlamo zāgēšanas lenķi, nolieciet balstplāksni (12) sānu virzienā, vadoties pēc nolasījumiem uz skalas (24), līdz balstplāksne ienem vēlamo stāvokli. Citas zāgēšanas lenķa vērtības var iestatīt ar lenkmēra palīdzību.
• Pēc tam līdz galam pabīdiet balstplāksni (12) zāga asmens (17) virzienā.
• Tad no jauna stingri pieskrūvējiet skrūvi (23).

Balstpläksnes pärvietošana (attëls H)

Lai veiktu zāgēšanu tuvu malai, balstplāksni (12) var pārvietot virzienā uz aizmuguri.

Atskrūvējiet balstplāksnes stiprināšanas skrūvi (23) ar seštūra stienatslēgu (11) un līdz galam pabīdiet balstplāksni (12) akumulatora (8) virzienā.

No jauna stingri pievelciet skrūvi (23).

Zāgēšana ar pārvietotu bvalstplāksni (12) ir iespējama vienīgi pie zāgēšanas lenķa 0°. Šādā gadījumā nav iespējams izmantot paralēlo vadotni ar cirkuli zāgēšanai pa apli (27) (papildpiederums), kā arī pretplaisāšanas aizsargu (19).

Asmens appūtes ierīce

Asmens appūte ir paredzēta, lai ar gaisa strūklu atbrīvotu zāgējuma trasi no skaidām.

gu skaidu nopūtēja ieslēgšana: koka, astmasas u.c. skaidu noņemšanai, dzi (14) bīdīt nosūkšanas sprauslas

virzienä.

Zāgu skaidu nopūtēja izslēgšana: strādājot ar metālu un pievienotu putekļu nosūcēju, slēdzi (14) bīdīt zāga asmens virzienā.

Uzsākot lietošanu

leslēgšana/izslēgšana (GST 18V-125 B)

Lai ieslēgtu elektroinstrumentu, vispirms deaktivizējiet ieslēdzēja blokēšanu, nospiežot blakus simbolam izvietoto ieslēdzēja atblokēšanas taustiņu (5). Tad nospiediet ieslēdzēju (6) un turiet to nospiestu.

248 | Latviešu

LED gaismas avots iedegas, nedaudz vai līdz galam nospiežot ieslēdzēju (6), un ľauj apgaismot apstrādes vietu nepietiekoša apgaismojuma gadījumā.

▶ Neskatieties tieši apgaismojošas LED diodes veidotajā gaismas starā, jo tas var apžilbināt.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju/izslēdzēju (6). Tad aktivizējiet ieslēdzēja blokēšanu (5), nospiežot ieslēdzēja atblokēšanas taustinu blakus simbolam

leslēgšana/izslēgšana (GST 18V-125 S)

▶ Pärliecinieties, ka varat darbinät ieslëdzëju, neatlaižot rokturi.

Lai ieslēgtu elektroinnstrumentu, pabīdiet ieslēdzēju (6) uz priekšu, līdz uz tā klūst redzams apzīmējums „I“.

Lai izslęgtu elektroinnstrumentu, pabīdiet ieslēdzēju (6) atpakal, līdz uz tā klūst redzams apzīmējums „0“.

LED gaismas avota ieslēgšana (GST 18V-125 S)

Lai ieslēgtu vai izslēgtu LED gaismas avotu (4), nospiediet gaismas avota taustiņu (18).

▶ Neskatieties tieši apgaismojošas LED diodes veidotajā gaismas starā, jo tas var apžilbināt.

Asmens kustību biežuma regulēšana/priekšiestatīšana (GST 18V-125 B)

leslēgta elektroinstrumenta asmens kustību biežumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēja (6) taustinu.

Nelielam spiedienam uz ieslēdzēja (6) taustīņu atbilst neliels asmens kustību biežums. Palielinot spiedienu uz ieslēdzēja taustīņu, pieaug arī asmens kustību biežums.

Ar pirkstratu (7) var priekšiestādīt vēlamo asmens kustību biežumu, ko iespējams mainīt arī elektroinstrumenta darbības laikā.

Optimālais asmens kustību biežums ir atkarīgs no zāgējamā materiāla īpašībām un darba apstākljiem, un to var noteikt praktisku mēginājumu celā.

Asmens kustību biežumu ieteicams samazināt, kontaktējot zāga asmeni ar zāgējamo priekšmetu, kā arī, zāgējot plastmasu vai alumīniju.

Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens kustību biežumu, tas var stipri sakarst. Šādā gadījumā izņemiet zāga asmeni un atdzesējiet elektroinstrumentu, aptuveni 3 minūtes ľaujot tam darboties ar maksimālo ātrumu.

Asmeņu kustību biežuma priekšiestatīšana (GST 18V-125 S)

Ar pirkstratu (7) var priekšiestādit vēlamo asmens kustibu biežumu, ko iespējams mainīt arī elektroinstrumenta darbības laikā.

Optimalais asmens kustibu biežums ir atkarīgs no zāgējamā materiāla īpašībām un darba apstākliem, un to var noteikt praktisku mēginājumu celā.

Asmens kustību biežumu ieteicams samazināt, kontaktējot zāga asmeni ar zāgējamo priekšmetu, kā arī, zāgējot plastmasu vai alumīniju.

Ilgāku laiku darbinot elektroinstrumentu ar nelielu asmens kustību biežumu, tas var stipri sakarst. Šādā gadījumā izņemiet zāga asmeni un atdzesējiet elektroinstrumentu, aptuveni 3 minūtes ľaujot tam darboties ar maksimālo ātrumu.

Termoatkarīga aizsardzība pret pārslodzi

Darbinot elektroinstrumentu paredzētajā veidā, to nevar pārslogot. Taču pie paaugstinātas slodzes, kā arī gadījumā, ja akumulatora temperatūra ir ārpus pieļaujamo vērtību diapazona robežām, elektroinstrumenta darbības ātrums samazinās vai ari tas atslēdzas. Ja elektroinstruments darbojas ar samazinātu ātrumu, tad, akumulatora temperatūrai atgriežoties pieļaujamo vērtību robežās vai samazinoties slodzei, tas atsāk darboties ar pilnu ātrumu. Ja elektroinstruments ir automātiski atslēdzies, izslēdziet to, nogaidiet, līdz akumulators ir atdzisis, un tad no jauna ieslēdziet elektroinstrumentu.

Norādījumi darbam

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Nekavėjoties izslėdziet elektroinstrumentu, ja zāga asmens iestrėgst zāgėjumā.
Apstrādājot nelielus vai plānus priekšmetus, vienmēr novietojiet tos uz stabila paliktna.

Pirms koka, skaidu plākšņu, būvmateriālu u. c. materiālu zāgēšanas pārbaudiet, vai zāgējamais materiāls nesatur svešķermeņus, piemēram, naglas, skrūves u. c., un vajadzības gadijumā attiriet materiālu no tiem.

Figürzâgi galvenokârt ir izstrâdâti liektajiem zâgêjumiem.

Sortimentā Bosch ir arī aksesuāri, kuri lauj veikt taisnos vai apaļos zāgējumus (atkarībā no figūrzāga modela, piemēram, paralēlas vadotnes, vadotnes vai zāgēšanai pa apli).

Figürzāgi ar rokas vadību parasti tiecas novirzīties, tas nozimē, ka leŋkis un zāgējums noteiktos stāvokļos vairs nav precīzi. Izškirošie precizitātes ietekmes faktori ir zāga asmens stiprums, zāgējuma garums, materiāla blīvums un detalas stiprums.

Tāpēc vienmēr pēc pārbaudes zāgējuma pārliecinieties, vai izvēlētās sistēmas zāgēšanas rezultāts atbilst jūsu pielietojuma prasībām.

Zāgēšana ar asmens iegremdēšanu (attēls I)

Zagēšanu ar asmens iegremdēšanu drikst pielietot vienigi tad, ja tiek zāgēti mīksti materiāli, piemēram, koks vai sausais apmetums!

Zāgēšanai ar asmens iegremdēšanu izvēlieties īsu zāga asmeni. Zāgēšana ar asmens iegremdēšanu ir iespējama vienīgi pie zāgēšanas lenka 0°.

Novietojiet elektroinstrumenta balstpläksnes (12) priekšējo malu uz zāgējamā priekšmeta virsmas tā, lai zāga asmens (17) nepieskartos zāgējamajam priekšmetam, un tad ieslēdziet elektroinstrumentu. Ja elektroinstruments ir apgādāts ar asmens kustību regulatoru, izvēlieties

maksimālo asmens kustību biežumu. Turot elektroinstrumentu cieši piespiestu pie zāgējamā priekšmeta, lēni iegremdējiet tajā zāga asmeni.

Līdzko balstplāksne (12) piespiežas zāgējamajam priekšmetam ar visu virsmu, turpiniet zāgēšanu pa vēlamo zāgēšanas trasi.

Paralēlā vadotne ar cirkuli zāgēšanai pa apli (piederums)

Lietojot paralēlo vadotni ar cirkuli zāgēšanai pa apli (27) (piederums), zāgējamā priekšmeta biežums nedrikst pārsniegt 30 mm.

Paralēla zāgēšana (attēls J): atskrūvējiet fiksējošo skrūvi (26) un izbīdiet paralēlās vadotnes skalu caur turētāju (25) balstplāksnē. lestatiet vēlamo zāgējuma attālumu no zāgējamā priekšmeta malas atbilstoši nolasījuma vērtibai uz skalas pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo skrūvi (26).

Zāgēšana pa apli (attēls K): uz zāgējuma trases izzāgējamā apļa iekšpusē iurbiet tik lielu atvērumu, lai caur to varētu izvadīt zāga asmeni. Apstrādājiet šo atvērumu ar frēzi vai vīli tā, lai zāga asmens varētu cieši pieklauties zāgējuma trasei. leskrūvējiet fiksējošo skrūvi (26) paralēlās vadotnes otrā pusē. Caur turētāju (25) iebīdiet balstplāksnē paralēlās vadotnes skalu. Ieurbiet zāgējamajā priekšmetā nelielu atvērumu tā, lai tas atrastos izzāgējamā apļa centrā. Caur paralēlās vadotnes iekšējo atvērumu iebīdiet centrējošo smaili (28) ieurbtajā atvērumā. Iestatiet vēlamo zāgējuma rādiusu atbilstoši skalas nolasījuma vērtībai pret balstplāksnes iekšējo malu. Stingri pieskrūvējiet fiksējošo skrūvi (26).

Dzesējošie un ellojošie lidzekli

Zāgējot metālu, pārklājiet zāgējuma trasi ar nelielu daudzumu dzesējošā vai ellojošā līdzekļa, šādi novēršot zāgējamā materiāla pārmērigu sakaršanu.

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Regulāri tīriet zāga asmens stiprinājumu. Šim nolūkam izņemiet zāga asmeni no elektroinstrumenta un viegli uzsitiet ar elektroinstrumentu pa lidzenu virsmu.

Ja elektroinstrumentā iekļūst liels daudzums netīrumu, var tikt traucēta tā normāla funkcionēšana. Tāpēc, zāgējot materiālus, kuru apstrādes gaitā izdalās liels putekļu daudzums, neizvēlieties zāgēšanas virzienu no lejas augšup un nestrādājiet, paceļot instrumentu virs galvas.

Ja ir nosprostojusies puteklu izvadišanas iscaurule, izslëdziet elektroinstrumentu, atvienojiet no iscaurules vakuumsücëju un tad atbrivojiet to no putekliem un skaidâm.

Laiku pa laikam iee||ojiet vadotnes rullīti (16) ar pilienu e||as. Regulāri kontrolējiet vadotnes rullīša (16) stāvokli. Ja rullītis ir nolietojies, tas jānomaina Bosch pilnvarotā klientu apkalpośanas uzņēmumā.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

leteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesainošanas un markešanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

250 | Lietuvių k.

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 249).

Lietuvių k.

Saugos nuorodos

◀jā bā ābī zār bī qī (a)

◀jā bā ābī zār bī qī (a)
