| Mark | Bosch |
| Mudel | GST 18V125 S Professional |
| Toote tüüp | Juhtmeta tikksaag |
| Nimipinge | 18 V |
| Tühikäigu lõikekiirus | 500 – 3 500 min⁻¹ |
| Käik | 26 mm |
| Maksimaalne lõikesügavus puidus | 125 mm |
| Maksimaalne lõikesügavus alumiiniumis | 20 mm |
| Maksimaalne lõikesügavus legeerimata terases | 10 mm |
| Maksimaalne kaldenurk (vasak/parem) | 45° |
| Kaal (vastavalt EPTA 01:2014) | 2,3 – 3,3 kg (vastavalt akule) |
| Toide | 18 V liitiumioonaku (ühilduv GBA 18V ja ProCORE18V) |
| Terahoidiku tüüp | SDS terahoidik (T-kinnitus) |
| Pendli liikumine | 4 reguleeritavat asendit (0, I, II, III) |
| Kiiruse eelvalik | Jah (eelvaliku ratas) |
| LED-valgustus | Jah (eraldi lüliti) |
| Puhur | Jah (reguleeritav) |
| Imiühendus | Jah (imitoru) |
| Kallutatav alusplaat | Jah (0° – 45°) |
| Ergonoomiline käepide | Isoleeritud haardepind (vibratsioonivastane) |
| Eemaldatav laastukaitse | Jah (valikuline) |
| Helirõhutase (EN 62841-2-11) | 84 dB(A) |
| Helivõimsustase | 92 dB(A) |
| Ladustamistemperatuur | -20 °C kuni +50 °C |
| Tarne sisu | Saetera, kuuskantvõti, libisemispadi (vastavalt versioonile) |
Korduma kippuvad küsimused - GST 18V125 S Professional BOSCH
Kasutajate küsimused teemal GST 18V125 S Professional BOSCH
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Saag PDF-formaadis tasuta! Leidke oma juhend GST 18V125 S Professional - BOSCH ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. GST 18V125 S Professional kaubamärgi BOSCH.
KASUTUSJUHEND GST 18V125 S Professional BOSCH
et Algupārane kasutusluhend

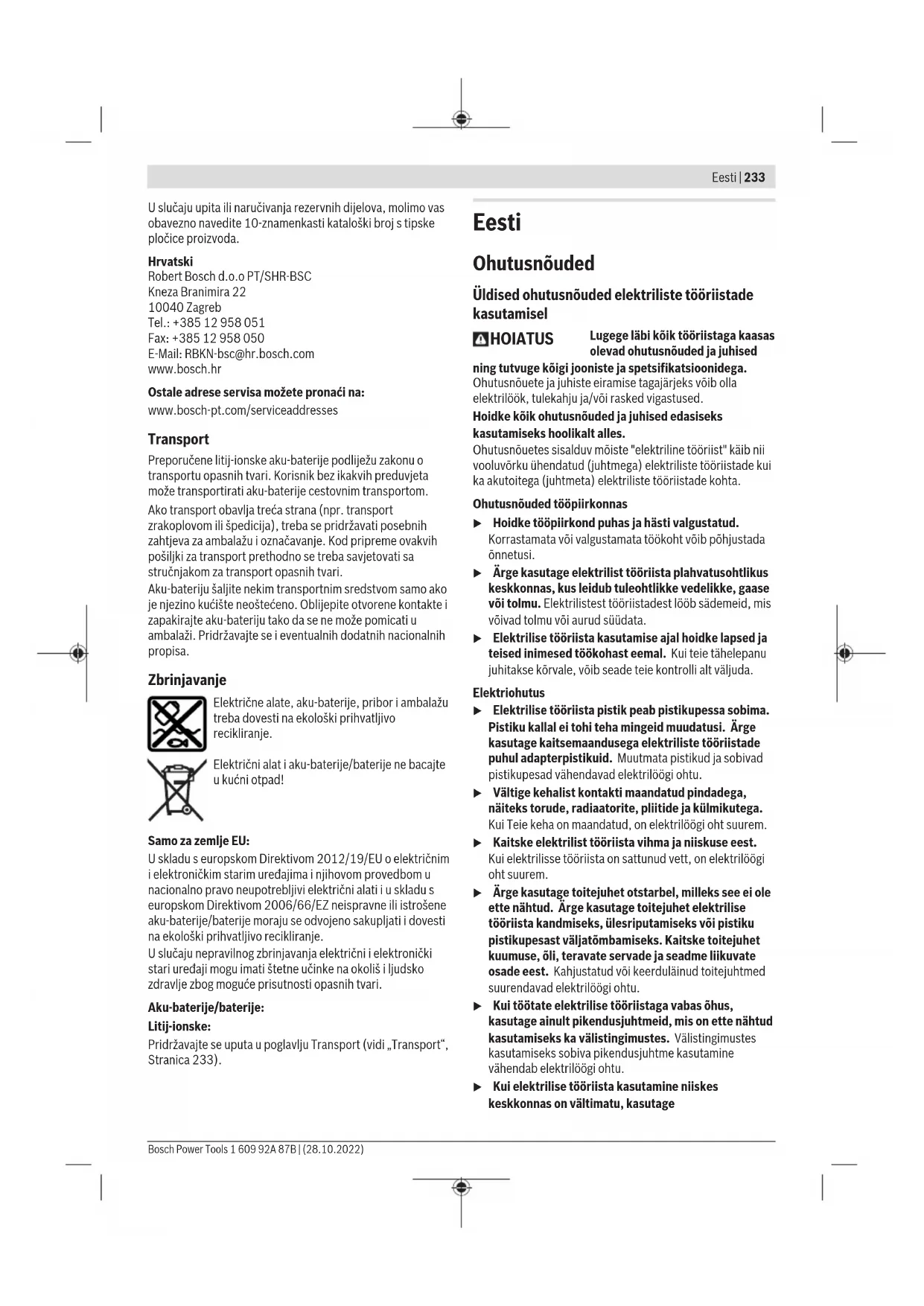

Eesti...... Lehekülg 233
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage
234|Eesti
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme
ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Akutööriistade hoolikas käsitsemine ja kasutamine
▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine vöib pöhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada.
Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.
- Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nöuetele mittevastav
laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.
Ohutusnõuded tikksaagide kasutamisel
Tehes töid, mille puhul võib lõiketarvik tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Lõiketarvik, mis puutub kokku pingestatud elektrijuhtmega, võib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
▶ Tooriku kinnitamiseks stabiilse aluse külge ja toestamiseks kasutage pitskruvisid, klambreid või muid sobivaid kinnitusvahendeid. Kui hoiate toorikut käes või surute seda vastu oma keha, ei ole tagatud piisav stabiilsus ning tagajärjeks võib olla kontrolli kaotus tööriista üle.
Hoidke käed töödeldavast piirkonnast eemal. Ärge viige sörmi tooriku alla. Saelehega kokkupuute korral võite end vigastada.
▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.
▶ Veenduge, et alustald toetub saagimise ajal stabiilselt pinnale. Kinnikiilunud saeleht võib rebeneda või põhjustada tagasilöögi.
Pärast saagimise lõppu lülitage tööriist välja ja oodake, kuni saeleht seiskub. Alles siis tömmake saeleht lõikejäljest välja. Nii väldite tagasilööki ja saate tööriista ohutult käest panna.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
▶ Kasutage ainult teravaid, töökorras olevaid saelehti. Köverdunud või nürid saelehed võivad murduda, mõjutada lõike kvaliteeti või põhjustada tagasilöögi.
- Ärge pidurdage saelehte pärast väljalülitamist, avaldades saelehele külgsurvet. Saeleht võib kahjustuda, murduda või põhjustada tagasilöögi.
▶ Kasutage elektritööriista ainult koos jalgplaadiga. Ilma jalgplaadita töötamisel on oht, et te ei suuda elektritööriista kontrollida.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib
plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral pöörduge arsti poole. Aurud võivad ärritada hingamisteid.
▶ Ärge avage akut. Esineb lühise oht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.
Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.
Toote kirjeldus ja kasutusjuhend
Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud puidu, plasti, metalli, keraamiliste plaatide, kummi ja laminaadi/HPLi (High Pressure Laminate) lõikamiseks, samuti eelnimetatud materjalidest väljalõigete tegemiseks. See sobib kuni 45° kaldenurgaga sirgete ja kaarjate lõigete tegemiseks. Järgige saelintide kohta antud soovitusi.
Kujutatud komponendid
Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.
(1) Puutekaitse
(2) Saelehe hoidik
(3) Saelehe lukustusest vabastamise SDS-hoob
(4) Töövalgusti
(5) Sisse-/väljalūliti sisselūlitustōkis (GST 18V-125 B)
(6) Sisse-/väljalüliti
(7) Käigukiiruse eelvaliku seaderatas
(8) Aku ^a)
(9) Aku lukustuse vabastamisnupp ^a)
(10) Käepide (isoleeritud haardepind)
(11) Sisekuuskantvõti
(12) Tald
(13) Liugking ^a)
(14) Laastude ärapuhumisseadme lüliti
(15) Pendelliikumise seadehoob
236 | Eesti
(16) Juhtrull
(17) Saeleht ^a
(18) Töövalgusti nupp (GST 18V-125 S)
(19) Laasturebimiskaitse
(20) Tolmueemaldi kate ^a)
(21) Tolmuimemisotsak ^a)
(22) Tolmuimemisvoolik ^a)
(23) Talla kruvi
(24) Kaldenurga skaala
(25) Paralleeltoe juhik ^a)
(26) Paralleeltoe kinnituskruvi ^a
(27) Ringlõikuriga paralleeltugi ^a)
(28) Ringlõikuri keskmestamisteravik ^a)
a) Kujutatud või kirjeldatud lisavarustus ei kuulu tavalisse tarnemahtu. Lisavarustuse täieliku loetelu leiate meie lisavarustusprogrammist.
Tehnilised andmed
| Aku-tikksaag GST 18V-125 B GST 18V-125 S | |||
| Tootenumber | 3 601 EB3 0.. | 3 601 EB2 0.. | |
| Nimipinge V= 18 18 | |||
| Käigukiirus tühikäigul n_0 min | -1 | 0–3500 | 500–3500 |
| Käik mm 26 26 | |||
| Max lõikesügavus | |||
| – puidus mm 125 125 | |||
| – alumiiniumis mm 20 20 | |||
| – terases (legeerimata) mm 10 10 | |||
| Max lõikenurk (vasak/parem) ° 45 45 | |||
| Kaal EPTA-Procedure 01:2014 järgi kg | 2,4–3,4 | A) | 2,3–3,3A) |
| Soovitatav keskkonnatemperatuur laadimisel °C | 0 ... +35 | 0 ... +35 | |
| Lubatud keskkonnatemperatuur töötamiselB) ja hoiustamisel | °C | -20 ... +50 | -20 ... +50 |
| Ühilduvad akud | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| Soovitatavad akud | GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah | GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah | |
| Soovitatavad akulaadijad | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | |
A) Sõltuvalt kasutatud akust
B) Piiratud võimsus temperatuuril <0°C.
Andmed müra/vibratsiooni kohta
| GST 18V-125 B | GST 18V-125 S | ||
| Müraemissiooni väärtused, määratud vastavalt EN 62841-2-11. | |||
| Elektrilise tööriista A-korrigeeritud heliröhutase on tavaliselt: | |||
| Heliröhutase | dB(A) | 87 | 84 |
| Helivõimsustase | dB(A) | 95 | 92 |
| Mõõtemääramatus K dB | 5 | 5 | |
| Kasutage kuulmiskaitsevahendeid! | |||
| Vibratsiooni koguväärtused an(kolme suuna vektorsumma) ja mõõtemääramatus K, määratud vastavalt EN 62841-2-11: | |||
| Puitlaastplaadi saagimine saelehega T 144 D: | |||
| ah,B | m/s2 | 4,1 | 7 |
| K | m/s2 | 1,5 | 1,5 |
| Metallpleki saagimine saelehega T 118 A: | |||
| ah,M | m/s2 | 3,5 | 7 |
160992A87B|(28.10.2022)
Bosch Power Tools
GST 18V-125 B GST 18V-125 S
Km/s
2
1,5 1,5
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on mõõdetud standardset mõõtemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks. Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Aku
Bosch müüb ka juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti.
Aku laadimine
▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.
Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.
Aku paigaldamine
Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks.
Aku eemaldamine
Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tömmake aku välja. Ärge rakendage seejuures jõudu. Akul on kaks lukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab õiges asendis vedru.
Aku laetuse taseme näidik
Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.
Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . See on võimalik ka väljavõetud aku korral.
Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.
Aku tüüp GBA 18V...
LED Mahtuvus
Juhised aku käsitsemiseks
Kaitske akut niiskuse ja vee eest.
Hoidke aku temperatuuril -20 °C kuni 50 °C. Ärge jätke akut suvel autosse.
Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.
Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.
Paigaldus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
238|Eesti
Saelehe paigaldamine/vahetamine
Tarviku paigaldamisel või vahetamisel kandke kaitsekindaid. Tarvikud on teravad ja võivad pikemaajalisel kasutamisel muutuda kuumaks.
Saelehe valik
Ülevaate soovitatud saelehtedest leiate käesoleva kasutusjuhendi lõpust. Kasutage üksnes ühenukilise sabaga (T-saba) saelehti. Saeleht ei tohiks olla pikem kui konkreetse lõike jaoks vajalik. Kitsaste kurvide saagimiseks kasutage kitsast saelehte.
Saelehe paigaldamine (vt jn A)
Enne paigaldamist puhastage saelehe saba. Kui saba on määrdunud, ei ole saelehte võimalik kindlalt kinnitada. Vajutage SDS-hoob (3) lõpuni ette ja hoidke surutult. Lükake saeleht (17) nii, et hambad jäävad lõikamissuunas, lõpuni saelehe kinnitusavasse (2).
Saelehe paigaldamisel jälgige, et saelehe selg on juhtrulli (16) sälgus.
▶ Kontrollige, kas saeleht on tugevasti kinnitatud. Lahtine saeleht võib välja kukkuda ja Teid vigastada.
Vajutage SDS-hoob Saelehe eemaldamine (vt jn B) Vajutage SDS-hoob (3) lõpuni ette ja eemaldage saeleht (17).
Liugking (vt jn C)
Tundlike pindade töötlemisel võite asetada liugtalla (13) alustalla (12) peale, et vältida pinna kriimustumist. Liugtalla (13) pealeasetamiseks kinnitage liugtald eest alustalla (12) külge, suruge see üles ja laske kohale fikseeruda.
Laasturebimiskaitse (vt jn D)
Materjali rebimisvastane kaitse (19) (lisatarvik) aitab puidu saagimisel ära hoida puidu pinna rebenemise. Materjali rebimisvastast kaitset saab kasutada vaid teatavat tüüpi saelehtede puhul ja vaid 0° lõikenurga juures. Materjali rebimisvastase kaitse kasutamisel ei tohi alustalda (12) servalähedaseks saagimiseks taha paigutada. Lükake laasturebimiskaitse (19) eestpoolt tallale (12). Liugkinga (13) kasutamisel ei kinnitata laasturebimiskaitset (19) tallale (12), vaid liugkingale.
Tolmu/saepuru äratömme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Kate (vt jn E)
Paigaldage kate (20) enne elektrilise tööriista ühendamist tolmuimejaga.
Asetage kate (20) elektrilisele tööriistale nii, et hoidik puudutuskaitsel (1) fikseerub.
Võtke kate (20) tomueemaldita töötamisel ja kaldlöigete korral ära. Tömmake selleks kate ettepoole puudutuskaitselt (1) maha.
Tolmueemaldi ühendamine (vt jooniseid F-G)
Asetage tolmuimemisotsak (21) talla (12) väljalõikesse. Ühendage imivoolik (22) (lisatarvik) tolmueemaldusliitmikuga (21). Ühendage imivoolik (22) tolmuimejaga (lisatarvik).
Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate käesoleva juhendi lõpust.
Tõhusa tolmueemalduse tagamiseks kasutage võimaluse korral materjali rebimisvastast kaitset (19).
Kui ühendasite tolmuimeja, lülitage laastude ärapuhumisseadis välja.
Tolmuimeja peab töödeldava materjali tolmu imemiseks sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat.
Kasutamine
Töörežiimid
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
Pendelliikumise reguleerimine
Neljas astmes reguleeritav pendelliikumine võimaldab lõikekiirust, lõikejõudlust ja lõikekvaliteeti töödeldava materjaliga optimaalselt kohandada.
Reguleerimishoovaga (15) saate pendelliikumist reguleerida ka töötamise ajal.
Aste 0 pendelliikumine puudub
Aste I väike pendeldus
Aste II keskmine pendeldus
Aste III suur pendeldus
Igakordseks kasutusotstarbeks optimaalne pendelliikumine selgub praktilise katse käigus. Seejuures juhinduge järgmistest soovitustest:
- Mida peenemat ja puhtamat lõikejälge soovite saada, seda väiksem pendelliikumine valige või lülitage pendelliikumine täiesti välja.
- Öhukeste materjalide (nt pleki) töötlemisel lülitage pendelliikumine välja.
- Kõva materjali (nt teras) puhul kasutage väikest pendelliikumist.
- Pehmete materjalide ja puidu saagimisel saate töötada maksimaalse võnkumisega.
Kaldenurga reguleerimine (vt jn H)
Kaldlõigete tegemiseks saab alustalda (12) keerata kuni 45° paremale või vasakule.
Katet (20), tolmueemaldamisotsakut (21) ja laasturebimiskaitset (19) ei saa kaldlöigete korral paigaldada.
- Vajutage tolmueemaldamisotsak (21) veidi alla ja tömmake tallast (12) välja.
- Võtke kate (20) ja laasturebimiskaitse (19) ära.
- Päästke kruvi (23) sisekuuskantvõtmega (11) lahti ja lükake talda (12) veidi aku poole.
- Kaldenurga seadmiseks kallutage tald (12) vastavalt skaalale (24) soovitud asendisse. Muid kaldenurki saab seada nurgamõõtjaga.
- Lükake seejärel tald (12) kuni toeni saelehe (17) poole.
- Pingutage uuesti kruvi (23).
Talla nihutamine (vt jn H)
Servalähedaseks saagimiseks saab alustalla (12) paigutada taha.
Päästke talla kruvi (23) sisekuuskantvõtmega (11) lahti ja lükake tald (12) kuni toeni aku (8) suunas.
Keerake kruvi (23) uuesti kinni.
Nihutatud tallaga (12) saab saagida ainult kaldenurgaga 0°. Lisaks ei saa kasutada ringlöikuriga paralleeljuhikut (27) (lisavarustus) ning laasturebimiskaitset (19).
Saepuru ärapuhumisseade
Saepuru ärapuhumisseadme öhuvoog hoiab lõikejoone laastudest puhtana.
Laastude ärapuhumisseadise sisselülitamine: palju laaste tekitavate materjalide (puit, plast vms) töötlemisel lükake lüliti (14)
tolmueemaldusotsaku suunas.
Laastude ärapuhumisseadise väljalülitamine: kui töötlete metalli või kui ühendatud on tolmueemaldi, lükake lüliti (14) saelehe
suunas.
Seadme kasutuselevõtt
Sisse-/väljalülitamine (GST 18V-125 B)
Elektrilise tööriista sisselülitamiseks vajutage köigepealt sümboli üörval sisse-/väljalüliti sisselülitustökist (5) ja
inaktiveerige see. Seejärel vajutage sisse/väljalülitit (6) ja hoidke seda vajutatult.
Töötuli põleb, kui lüliti (sisse/välja) (6) on osaliselt või täielikult alla vajutatud, ja valgustab tööpiirkonda ebasoodsate valgusolude korral.
- Ärge suunake pilku otse vastu töötuld, see vöib Teid pimestada.
Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliiti (6). Aktiveerige sisse-/väljalülitisisselülitustökis (5), vajutades sümboli törvalsisselülitustökist.
Sisse-/väljalülitamine (GST 18V-125 S)
▶ Veenduge, et saate lülitit (sisse/välja) käsitseda, ilma et lasete käepidemest lahti.
Elektrilise tööriista sisselülitamiseks lükake sisse-/väljalüliti (6) ette, nii et lülitil on näha „I“.
Elektrilise tööriista väljalülitamiseks lükake sisse-/ väljalülitit (6) tahasuunas, nii et lülitil on näha tähis „0“.
Töövalgusti sisselülitamine (GST 18V-125 S)
Töövalgusti (4) sisse- või väljalülitamiseks vajutage töövalgusti nuppu (18).
- Ärge suunake pilku otse vastu töötuld, see vöib Teid pimestada.
Käigukiiruse reguleerimine/eelvalik (GST 18V-125 B)
Sisselülitatud seadme pöörete arvu saate sujuvalt reguleerida vastavalt lülitile (sisse/välja) (6) rakendatavale survele.
Kerge survega lülitile (sisse/välja) (6) reguleerite pöörded madalaks. Surve suurendamisega töstate ka käigusagedust. Käigusageduse regulaatoriga (7) saate käigusagedust eelnevalt välja reguleerida ja töötamise ajal muuta.
Vajalik käigusagedus söltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus.
Väiksemat käigusagedust on soovitav kasutada töö alustamisel ning plastmaterjalide ja alumiiniumi saagimisel. Pikemaajalisel töötamisel väikesel käigusagedusel vöib seade minna väga kuumaks. Vötke saeleht tööriistast välja ja laske tööriistal jahtumiseks töötada umbes 3 minutit maksimaalsel käigusagedusel.
Käigukiiruse eelvalimine (GST 18V-125 S)
Käigusageduse regulaatoriga (7) saate käigusagedust eelnevalt välja reguleerida ja töötamise ajal muuta.
Vajalik käigusagedus söltub materjalist ja töötingimustest ning seda saab kindlaks teha praktilise katse käigus.
Väiksemat käigusagedust on soovitav kasutada töö alustamisel ning plastmaterjalide ja alumiiniumi saagimisel.
Pikemaajalisel töötamisel väikesel käigusagedusel vöib seade minna väga kuumaks. Võtke saeleht tööriistast välja ja laske tööriistal jahtumiseks töötada umbes 3 minutit maksimaalsel käigusagedusel.
Temperatuurist söltuv ülekoormuskaitse
Nõuetekohasel kasutamisel ei rakendu elektrilisele tööriistale ülekoormust. Kui seadmele rakendatakse liiga
240 | Eesti
suurt koormust või kui aku temperatuur ei ole lubatud vahemikus, väheneb pöörete arv või elektriline tööriist seiskub. Vähendatud pööretel töötav tööriist hakkab täispööretel tööle alles siis, kui aku temperatuur on lubatud vahemikus või kui seadmele rakenduvat koormust vähendatakse. Automaatse seiskumise korral lülitage elektriline tööriist välja, laske akul jahtuda ja seejärel lülitage tööriist uuesti sisse.
Tööjuhised
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Saeketta kinnikiildumisel lülitage seade kohe välja.
Väikeste või õhukeste detailide töötlemisel kasutage alati stabiilset alust.
Kontrollige enne puidu, puitlaastplaatide, ehitusmaterjalide jms saagimist, et neis ei ole võõrkehi, nagu naelu, kruvisid jms ning vajadusel eemaldage need.
Tikksaed mõeldud peamiselt kaarlõigete tegemiseks. Kuid Bosch i tootevalikus on ka tarvikuid, mis võimaldavad teha sirgeid või ringikujulisi lõikeid (olenevalt tikksaemudelist on nendeks näiteks paralleeljuhik, juhtsiin või ringlõikur).
Käsijuhitavad tikksaed kipuvad õigest joonest kõrvale kalduma, s.t (nurga)lõikamistäpsus väheneb teatud tingimustel. Olulised täpsust mõjutavad tegurid on saelehe paksus, lõike pikkus, tooriku paksus ja materjali tihedus. Seetõttu tuleb alati katselõigetega kontrollida, kas lõikamistulemus valitud süsteemiga vastab teie nõuetele.
Uputuslöiked (vt joonis I)
▶ Uputuslöikeid tohib teha ainult pehmetes materjalides nagu puit, kipskartong jmt!
Uputuslõigete tegemiseks kasutage üksnes lühikesi saelehti. Uputuslõikeid saab teha ainult 0° kaldenurga juures.
Asetage elektriline tööriist alustalla (12) eisiservaga toorikule, ilma et saeleht (17) toorikut puudutaks, ja lülitage tööriist sisse. Käigusageduse reguleerimisega seadmete puhul valige maksimaalne käigusagedus. Suruge elektrilist tööriista tugevasti vastu toorikut ja laske saelehel aeglaselt toorikusse siseneda.
Niipea kui alustald (12) on täies ulatuses toorikul, jätkake saagimist piki soovitud lõikejoont.
Ringilõikuriga paralleeljuhik (lisatarvik)
Ringlõikuriga paralleeljuhikuga (27) (lisatarvik) töötamisel võib tooriku maksimaalne paksus olla 30 mm.
Paralleelsed löiked (vt joonis J): Keerake lahti lukustuskruvi (26) ja lükake paralleeljuhiku skaala läbi juhiku (25)
alustallas. Reguleerige soovitud lõikelaius välja alustalla siseserval oleval skaalal. Keerake lukustuskruvi (26) kinni.
Ringi lõikamine (vt joonis K): Puurige saetava ringi lõikejoonele auk, mis on piisav saelehe läbitorkamiseks. Töödelge auku freesi või viiliga, et saeleht oleks tihedalt lõikejoone vastas.
Viige lukustuskruvi (26) paralleeljuhiku teisele küljele. Lükake paralleeljuhiku skaala läbi juhtsoone (25) alustallas. Puurige toorikust väljasaetava osa keskkohta auk. Torgake tsentreerimisotsak (28) läbi paralleeljuhiku siseava ja viige see puuritud auku. Reguleerige alustalla siseserval oleval skaalal välja raadius. Keerake lukustuskruvi (26) kinni.
Jahutus-/määrdeaine
Metalli saagimisel tuleks materjali kuumenemise töttu kanda piki löikejoont jahutus- vöi määrdeainet.
Hooldus ja korrashoid
Hooldus ja puhastus
Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/välja) juhuslik käsitsemine toob kaasa vigastuste ohu.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Puhastage saelehe kinnitusava regulaarselt. Selleks eemaldage tööriistast saeleht ja koputage tööriista kergelt vastu ühetasast pinda.
Liigne mustus võib tekitada häireid seadme töös. Seepärast ärge saagige rohkelt tolmu tekitavaid materjali suunaga alt üles ega pea kohal.
Kui tolmu väljalaskeava peaks ummistuma, lülitage elektriline tööriist välja, ühendage lahti tolmueemaldusseade ja eemaldage tolm ja laastud.
Määrige juhtrulli (16) aeg-ajalt möne tilga öliga.
Kontrollige juhtrulli (16) regulaarselt. Kui see on kulunud, tuleb see Bosch-klienditeeninduses asendada lasta.
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste eeskirjade nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.
Kolmandate isikute teostatava veo korral (nt öhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas
kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert. Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaaid siseriiklikke nõudeid.
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.
Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!
Üksnes EL liikmesriikidele:
Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.
Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
Akud/patareid:
Li-Ion:
Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 240).
