| Značka | Bosch |
| Model | GST 18V125 S Professional |
| Typ výrobku | Akumulátorová přímočará pila |
| Jmenovité napětí | 18 V |
| Frekvence zdvihů naprázdno | 500 – 3 500 min⁻¹ |
| Zdvih | 26 mm |
| Max. hloubka řezu ve dřevě | 125 mm |
| Max. hloubka řezu v hliníku | 20 mm |
| Max. hloubka řezu v nelegované oceli | 10 mm |
| Max. úhel sklonu (vlevo/vpravo) | 45° |
| Hmotnost (podle EPTA 01:2014) | 2,3 – 3,3 kg (podle akumulátoru) |
| Napájení | Akumulátor Lithium-Ion 18 V (kompatibilní s GBA 18V a ProCORE18V) |
| Typ upínání pilového listu | Upínání SDS (T-stopka) |
| Kyvný pohyb | 4 nastavitelné polohy (0, I, II, III) |
| Předvolba rychlosti | Ano (kolečko předvolby) |
| LED osvětlení | Ano (samostatný spínač) |
| Ofukování | Ano (nastavitelné) |
| Přípojka odsávání | Ano (hadice odsávání) |
| Naklápěcí základová deska | Ano (0° – 45°) |
| Ergonomická rukojeť | Izolovaný úchopový povrch (proti vibracím) |
| Odnímatelný chránič proti třískám | Ano (volitelně) |
| Hladina akustického tlaku (EN 62841-2-11) | 84 dB(A) |
| Hladina akustického výkonu | 92 dB(A) |
| Skladovací teplota | -20 °C až +50 °C |
| Obsah dodávky | Pilový list, imbusový klíč, kluzná podložka (podle verze) |
Často kladené otázky - GST 18V125 S Professional BOSCH
Dotazy uživatelů ohledně GST 18V125 S Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Pila ve formátu PDF zdarma! Najděte svůj návod GST 18V125 S Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GST 18V125 S Professional značky BOSCH.

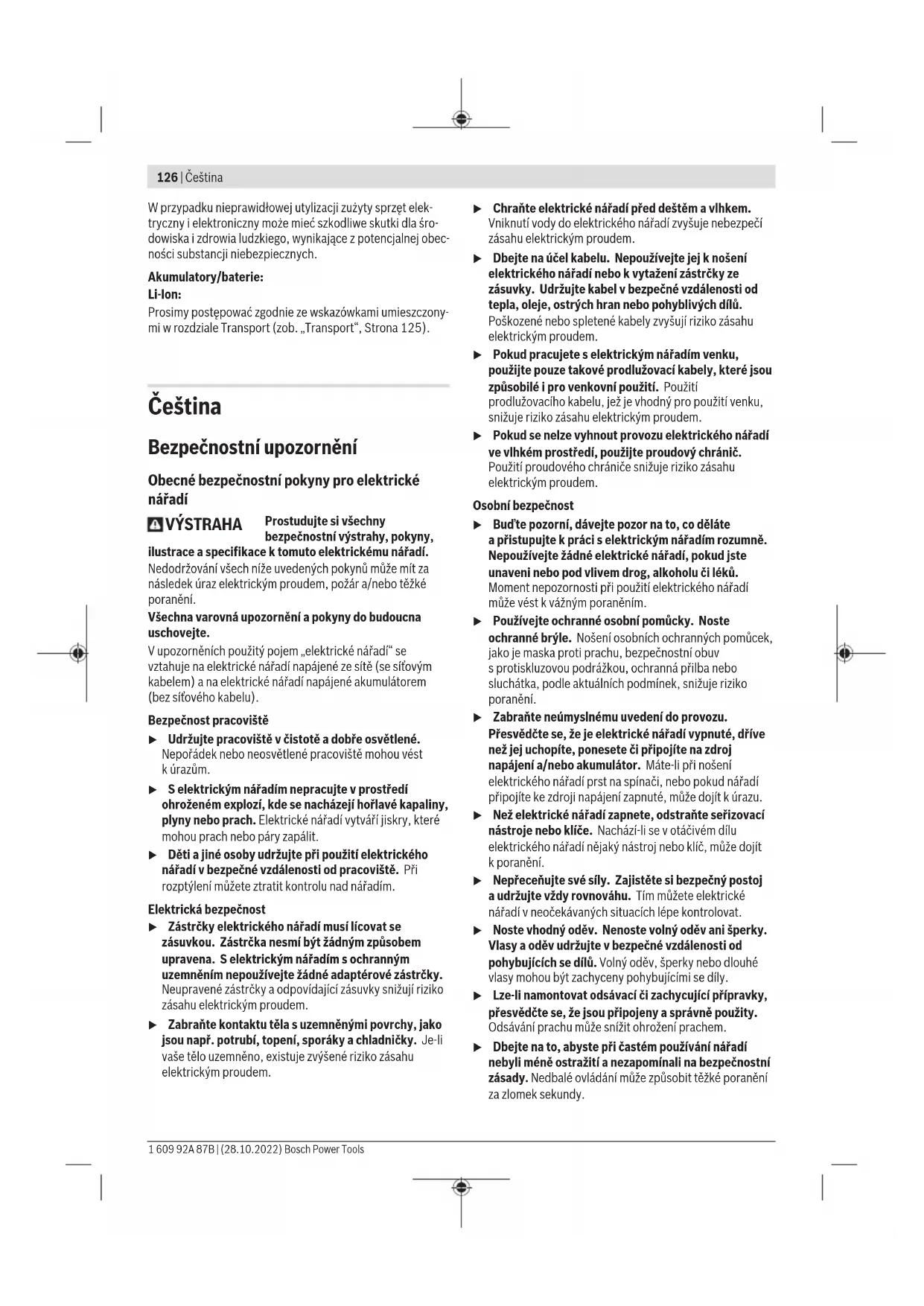

NÁVOD K OBSLUZE GST 18V125 S Professional BOSCH
cs Půvední návad k použivání
Čeština.... Stránka 126
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadi
VÝSTRAHA
Prostudujte si všechny bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí.
Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sitě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem.
Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.
Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými reznými hranami se méně vzpríčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Použití a péče o akumulátorové nářadí
Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do
očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.
Bezpečnostní upozornění pro kmitací pily
▶ Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Pro zajištění a podporu obrobku na stabilní ploše použijte svorky nebo jiný praktický způsob. Držíte-li obrobek rukou nebo opírate o tělo, je nestabilní a může vést ke ztrátě kontroly.
Mějte ruce v dostatečné vzdálenosti od oblasti řezání. Nesahejte pod obrobek. Při kontaktu s pilovým listem hrozí nebezpečí poranění.
Elektronářadí veďte proti obrobku pouze zapnuté.
Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj v obrobku vzpríčí.
Dbejte na to, aby základní deska při řezání bezpečně přiléhala. Vzpríčený pilový plátek se může zlomit nebo vést ke zpětnému rázu.
▶ Po ukončení práce elektronářadí vypněte a pilový plátek vytáhněte z řezu až tehdy, když se zastaví. Tím zabráníte zpětnému rázu a elektronářadí můžete bezpečně odložit.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
▶ Používejte pouze nepoškozené pilové plátky.
Deformované nebo tupé pilové plátky mohou prasknout, negativně ovlivňovat řez nebo způsobit zpětný ráz.
128 | Čeština
▶ Po vypnutí nebrzděte pilový plátek bočním protitlakem. Pilový plátek se může poškodit, zlomit nebo způsobit zpětný ráz.
▶ Elektrické nářadí používejte výhradně se základní deskou. Při pracích bez základní desky hrozí nebezpečí, že nebudete mít elektrické nářadí pod kontrolou.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid'te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k provádění dělicích řezů a výřezů do dřeva, plastu, kovu, keramických desek, gumy a laminátu/HPL (vysokotlakého laminátu) na pevném
podkladu. Je vhodné pro prímé a obloukové řezy s pokosovým úhlem do 45°. Řid'te se doporučením ohledně pilových plátků.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.
(1) Ochrana proti dotyku
(2) Upínání pilového plátku
(3) Páčka SDS pro odjištění pilového plátku
(4) Pracovní světlo
(5) Blokování zapnutí vypínače (GST 18V-125 B)
(6) Vypínač
(7) Kolečko pro předvolbu počtu zdvihů
(8) Akumulátor ^a)
(9) Odjišťovací tlačítko akumulátoru ^a)
(10) Rukojeť (izolovaná plocha pro uchopení)
(11) Klíč na vnitřní šestihran
(12) Základní deska
(13) Kluzná deska ^a)
(14) Spínač přípravku na ofukování třísek
(15) Nastavovací páčka předkmitu
(16) Vodicí kolečko
(18) Tlačítko pracovního osvětlení (GST 18V-125 S)
(19) Chranič proti otřepům
(20) Kryt pro odsávání ^a)
(21) Odsávací hrdlo ^a)
(22) Odsávací hadice ^a)
(23) Šroub základní desky
(24) Stupnice pokosového úhlu
(25) Vedení podélného dorazu ^a)
(26) Zajišťovací šroub podélného dorazu ^a)
(27) Podélný doraz s přípravkem pro řezání kruhů ^a)
(28) Středicí hrot přípravku pro řezání kruhů ^a)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Akumulátorová přímočará pila GST 18V-125 B GST 18V-125 S | ||
| Číslo zboží | 3 601 EB3 0.. 3 601 EB2 0.. | |
| Jmenovité napětí V= 18 18 | ||
| Počet volnoběžných zdvihů n_0 min | -1 | 0–3 500 500–3 500 |
| Zdvih mm 26 26 | ||
| Max. hloubka řezu | ||
| – do dřeva mm 125 125 | ||
| – do hliníku mm 20 20 | ||
1 609 92A 87B | (28.10.2022) Bosch Power Tools
Čeština | 129
Akumulátorová přímočará pila GST 18V-125 B GST 18V-125 S
| – do oceli (nelegované) mm 10 10 | ||
| Úhel řezu (vlevo/vpravo) max. ° 45 45 | ||
| Hmotnost podle EPTA-Procedure 01:2014 kg 2,4–3,4 | A) | 2,3–3,3A) |
| Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 | ||
| Dovolená teplota prostředí při provozuB) a při skladování °C –20 až +50 –20 až +50 | ||
| Kompatibilní akumulátory GBA 18V... | ProCORE18V... | GBA 18V...ProCORE18V... |
| Doporučené akumulátory GBA 18V... ≥ 4,0 Ah | ProCORE18V... ≥ 4,0 Ah | GBA 18V... ≥ 4,0 AhProCORE18V... ≥ 4,0 Ah |
| Doporučené nabíječky GAL 18... | GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... |
A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C.
Informace o hluku a vibracích
| GST 18V-125 B | GST 18V-125 S | ||
| Hodnoty hlučnosti zjištěné podle EN 62841-2-11. | |||
| Hlučnost elektrického nářadí při použití váhového filtru A činí typicky: | |||
| Hladina akustického tlaku | dB(A) | 87 | 84 |
| Hladina akustického výkonu | dB(A) | 95 | 92 |
| Nejistota K | dB | 5 | 5 |
| Noste chráníče sluchu! | |||
| Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-11: | |||
| řezání dřevotřískové desky s pilovým plátkem T 144 D: | |||
| a_h,B | m/s2 | 4,1 | 7 |
| K | m/s2 | 1,5 1,5 | |
| řezání kovového plechu s pilovým plátkem T 118 A: | |||
| a_h,M | m/s2 | 3,5 | 7 |
| K | m/s2 | 1,5 1,5 | |
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použit pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Akumulátor
Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.
Nabíjení akumulátoru
▶ Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný s vaším elektronářadím.
Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.
Nasazení akumulátoru
Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.
Vyjmutí akumulátoru
Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko alvytáhněte akumulátor. Nepoužívejte přitom násilí.
Akumulátorlje opatřený 2ístupní zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho vlůpříslušné poloze pružina.
Ukazatel stavu nabití akumulátoru
Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Zbezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.
Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabitínebo ne do možné také při vyjmutém akumulátoru.
Pokud po stisknutí tlačitka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný ažmusí se vyměnit.
Typ akumulátoru GBA 18V...
LED Kapacita
| Trvale svítí 3 zelené 60–100% | |
| Trvale svítí 2 zelené 30–60% | |
| Trvale svítí 1 zelená 5–30% | |
| Bliká 1 zelená 0–50% |
Typ akumulátoru ProCORE18V...
LED Kapacita
| Trvale svítí 5 zelených 80–100% |
| Trvale svítí 4 zelené 60–80% |
| Trvale svítí 3 zelené 40–60% |
| Trvale svítí 2 zelené 20–40% |
| Trvale svítí 1 zelená 5–20% |
| Bliká 1 zelená 0–5% |
Upozornění pro optimální zacházení s akumulátorem
Akumulátor chraňte před vlhkostí a vodou.
Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.
Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci.
Montáž
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nasazení/výměna pilového plátku
Při montáži nebo výměně nástroje noste ochranné rukavice. Nástroje jsou ostré a při delším používání se mohou zahřívat.
Výběr pilového plátku
Přehled doporučených pilových plátků naleznete na konci tohoto návodu. Používejte pouze pilové plátky sljedním výstupkem (stopkalít). Pilový plátek by neměl být delší, než je pro daný řez nutné.
Pro řezání úzkých křivek používejte úzké pilové plátky.
Nasazení pilového plátku (viz obrázek A)
▶ Před nasazením pilového plátku očistěte stopku.
Znečistěnou stopku nelze spolehlivě upevnit.
Stiskněte páčku SDS(3) až nadoraz dopředu aldržte ji stisknutou. Posuňte pilový plátek(17), zuby ve směru řezu, do upínání pilového plátku (2) tak, aby zaskočil.
Při nasazování pilového plátku dbejte na to, aby zadní hrana pilového plátku byla vědrážce vodicího kolečka (16).
Zkontrolujte, zda je pilový plátek řádně upevněný.
Volný pilový plátek může vypadnout a poranit vás.
Vyjmutí pilového plátku (viz obrázek B)
Stiskněte páčku SDS(3) až nadoraz dopředu alvyjměte pilový plátek(17).
Kluzná deska (viz obrázek C)
Při řezání choulostivých povrchů můžete na základní desku (12) nasadit kluznou desku (13), abyste zabránili poškrábání povrchu.
Kluznou desku (13) nasadíte tak, že ji vpředu zaháknete do základní desky (12), vzadu ji zatlačíte nahoru allnecháte ji zaskočit.
Chránič proti otřepům (viz obrázek D)
Chránič proti otřepům (19) (příslušenství) může zabránit vytrhávání povrchu při řezání dřeva. Chránič proti otřepům lze používat pouze uľurčitých typů pilových plátků aľpouze při úhlu řezu 0°. Základní deska (12) nesmí být při řezání sľchráničem proti otřepům přesazená dozadu kvůli řezání blízko okraje.
Nasad'te chránič proti otřepům (19) zepředu do základní desky (12).
Při použití kluzné desky (13) se chránič proti otřepům (19) nenasazuje do základní desky (12), ale do kluzné desky.
Odsávání prachu/třísek
Prach zīmateriálů, jako jsou nátěry sīobsahem olova, některé druhy dřeva, minerály aľkov, může být zdraví škodlivý.
Kontakt sūprachem nebo vdechnutí mohou uūpracovníka
nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.
Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvlášte ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.
– Pokud možno používejte pro daný materiál vhodné odsávání prachu.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.
Kryt (viz obrázek E)
Než připojíte elektronářadí k odsávání prachu, namontujte kryt (20).
Kryt (20) nasad'te na elektronářadí tak, aby držák zaskočil do ochrany proti dotyku (1).
Při práci bez odsávání prachu a u pokosových řezů kryt (20) sejměte. Vytáhněte kryt z ochrany proti dotyku (1).
Připojení odsávání prachu (viz obrázky F-G)
Nasad'te odsávací hrdlo (21) do výřezu v základní desce (12).
Nasad'te odsávací hadici (22) (příslušenství) na odsávací hrdlo (21). Připojte odsávací hadici (22) k vysavači (příslušenství).
Přehled připojení k různým vysavačům najdete na konci tohoto návodu.
Pro optimální odsávání používejte pokud možno chránič proti otrěpům (19).
Po připojení odsávání prachu vypněte přípravek na ofukování třísek.
Vysavač musí být vhodný pro řezaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.
Provoz
Druhy provozu
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Nastavení předkmitu
Ve čtyřech stupních nastavitelný předkmit umožňuje optimální přizpůsobení rychlosti řezu, řezného výkonu a vzhledu řezu řezanému materiálu.
Nastavovací páčkou (15) můžete nastavit předkmit i za provozu.
Stupeň 0 žádný předkmit
Stupeň I malý předkmit
Stupeň II střední předkmit
Stupeň III velký předkmit
Optimální stupeň předkmitu pro příslušné použití lze zjistit praktickou zkouškou. Přitom platí následující doporučení:
– Předkmit zvolte tím menší, resp. předkmit zcela vypněte, čím jemnější a čistší má být hrana řezu.
- Při řezání tenkých obrobků (např. plechů) předkmit vypněte.
– Při řezání tvrdých materiálů (např. oceli) pracujte s malým předkmitem.
– V měkkých materiálech a při řezání dřeva můžete pracovat s maximálním předkmitem.
Nastavení pokosového úhlu (viz obrázek H)
Základní desku (12) lze pro pokosové úhly až 45° otočit doprava nebo doleva.
Při pokosových řezech nelze používat kryt (20), odsávací hrdlo (21) a chránič proti otřepům (19).
– Zatlačte odsávací hrdlo (21) mírně dolů a vytáhněte ho ze základní desky (12).
- Sejměte kryt (20) a chránič proti otřepům (19).
- Povolte šroub (23) klíčem na vnitřní šestihran (11) a posuňte základní desku (12) mírně směrem k akumulátoru.
– Pro nastavení pokosového úhlu otočte základní desku (12) podle stupnice (24) do požadované polohy. Jiné pokosové úhly lze nastavit pomocí úhloměru.
- Poté posuňte základní desku (12) až nadoraz k pilovému plátku (17).
- Šroub (23) znovu utáhněte.
Přesazení základní desky (viz obrázek H)
Pro řezání blízko okraje můžete základní desku (12) přesadit dozadu.
Klíčem na vnitřní šestihran (11) povolte šroub základní desky (23) a posuňte základní desku (12) až nadoraz k akumulátoru (8).
Šroub (23) znovu utáhněte.
Řezání s přesazenou základní deskou (12) je možné jen při pokosovém úhlu 0°. Kromě toho se nesmí používat podélný doraz s přípravkem pro řezání kruhů (27) (příslušenství) a chránič proti otřepům (19).
Přípravek na ofukování třísek
Pomocí proudu vzduchu přípravku na ofukování třísek se z místa řezu odstraňují třísky.
Zapnutí přípravku na ofukování třísek: Při pracích s velkým úběrem ve dřevě, plastu apod. posuňte vypínač (14) směrem
k odsávacímu hrdlu.
Vypnutí přípravku na ofukování třísek: Při pracích v kovu a při připojeném odsávání prachu posuňte vypínač (14) směrem
k pilovému plátku.
132 | Čeština
Uvedení do provozu
Zapnutí a vypnutí (GST 18V-125 B)
Pro zapnutí elektronářadí nejprve stiskněte blokování zapnutí (5) vedle symbolu deaktivujte ho tak. Poté stiskněte vypínač (6) a držte ho stisknutý.
Pracovní osvětlení svítí při mírně nebo úplně stisknutém vypínači (6) a umožnuje osvětlení pracovního prostoru při nepříznivých světelných podmínkách.
▶ Nedívejte se přímo do pracovního osvětlení, může vás oslnit.
Pro vypnutí elektrického nářadí uvolněte vypínač (6). Aktivujte blokování zapnutí (5) stisknutím blokování zapnutí vedle symbolu
Zapnutí/vypnutí (GST 18V-125 S)
Zajistěte, abyste mohli ovládat spínač, aniž byste pustili rukojeť.
Pro zapnutí elektronářadí posuňte vypínač (6) dopředu, až se na něm objeví „I“.
Pro vypnutí elektronářadí posuňte vypínač (6) dozadu, až se na něm objeví „0“.
Zapnutí pracovního světla (GST 18V-125 S)
Pro zapnutí, resp. vypnutí pracovního osvětlení (4) stiskněte tlačitko pracovního osvětlení (18).
▶ Nedívejte se přímo do pracovního osvětlení, může vás oslnit.
Regulace/předvolba počtu zdvihů (GST 18V-125 B)
Počet zdvihů zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (6).
Mirným stisknutím vypínače (6) dosáhnete nízkého počtu zdvihů. Se vzrůstajícím tlakem se počet zdvihů zvyšuje.
Pomocí kolečka pro předvolbu počtu zdvihů (7) můžete zvolit počet zdvihů a měnit ho během provozu.
Požadovaný počet zdvihů je závislý na materiálu a pracovních podmínkách a lze ho zjistit praktickou zkouškou.
Snížení zdvihů se doporučuje při nasazování pilového plátku na obrobek a při řezání plastu a hliníku.
Při delších pracích s nízkým počtem zdvihů se může elektronářadí silně zahřát. Vyjměte pilový plátek a nechte elektronářadí pro vychladnutí cca 3 min běžet s maximálním počtem zdvihů.
Předvolba počtu zdvihů (GST 18V-125 S)
Pomocí kolečka pro předvolbu počtu zdvihů (7) můžete zvolit počet zdvihů a měnít ho během provozu.
Požadovaný počet zdvihů je závislý na materiálu a pracovních podmínkách a lze ho zjistit praktickou zkouškou.
Snížení zdvihů se doporučuje při nasazování pilového plátku na obrobek a při řezání plastu a hliníku.
Při delších pracích s nízkým počtem zdvihů se může elektronářadí silně zahřát. Vyjměte pilový plátek a nechte elektronářadí pro vychladnutí cca 3 min běžet s maximálním počtem zdvihů.
Ochrana proti přetížení závislá na teplotě
Pokud se nářadí používá v souladu s určeným účelem, nemůže dojít k jeho přetížení. Při příliš velkém zatížení nebo mimo přípustný teplotní rozsah akumulátoru se sníží otáčky nebo se elektronářadí vypne. V případě snížení otáček se elektronářadí rozběhne znovu na plné otáčky až po dosažení přípustné teploty akumulátoru nebo po omezení zatížení. V případě automatického vypnutí elektronářadí vypněte, nechte akumulátor vychladnout a elektronářadí znovu zapněte.
Pracovní pokyny
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Pokud se pilový plátek zablokuje, elektronářadí okamžitě vypněte.
Při opracování malých nebo tenkých obrobků používejte vždy stabilní podklad.
Před řezáním dřeva, dřevotřiskových desek, stavebních materiálů atd. zkontrolujte, zda se v nich nenacházejí cizí tělesa, jako hřebíky, šrouby apod., a případně je odstraňte.
Přímočaré pily jsou určené hlavně pro obloukové řezy. Sortiment Bosch navíc obsahuje také příslušenství, které umožňuje přímé řezy nebo řezání kruhů (podle modelu přímočaré pily např. podélný doraz, vodicí kolejnice nebo přípravek pro řezání kruhů).
Ručně vedené přímočaré pily mají v zásadě sklon „ujíždět“, to znamená, že za určitých okolností nemusí být zabezpečená přesnost úhlu a řezu. Rozhodující faktory, které ovlivňují přesnost, jsou tlouštka pilového plátku, délka řezu a hustota a tlouštka materiálu obrobku.
Vždy proto provedte zkušební řezy, pomocí kterých zjistíte, zda výsledek řezu se zvoleným systémem odpovídá vašim požadavkům.
Ponorné řezání (viz obrázek I)
▶ Ponorné řezání se nesmí provádět u měkkých materiálů, jako je dřevo, sádrokarton apod.!
Pro ponorné řezání použijte pouze krátké pilové plátky. Ponorné řezání je možné pouze s pokosovým úhlem 0°.
Nasad'te elektronářadí přední hranou základní desky (12) na obrobek tak, aby se pilový plátek (17) dotýkal obrobku, a zapněte ho. U elektronářadí s regulací počtu zdvihů zvolte maximální počet zdvihů. Přitlačte elektronářadí pevně k obrobku a nechte pilový plátek pomalu zanořit do obrobku. Jakmile základní deska (12) dosedne celou plochou na obrobek, řežte dál podél požadované čáry řezu.
Podélný doraz s přípravkem pro řezání kruhů (příslušenství)
Při použití paralelního dorazu s přípravkem pro řezání kruhů (27) (příslušenství) smí tlouštka obrobku činit maximálně 30 mm.
Paralelní řezy (viz obrázek J): Povolte zajišťovací šroub (26) a prostrčte stupnici paralelního dorazu vedením (25)
v základní desce. Nastavte požadovanou šířku řezu jako
hodnotu stupnice na vnitřní hraně základní desky. Utáhněte zajišťovací šroub (26).
Řezání kruhů (viz obrázek K): V linii řezu kruhu, který chcete vyříznout, vyvrtejte otvor, který je dostačující pro prostrčení pilového plátku. Upravte otvor frézkou nebo pilníkem tak, aby byl pilový plátek zarovnaný s čárou řezu.
Nasad'te zajišťovací šroub (26) na druhou stranu paralelního dorazu. Prostrčte stupnici paralelního dorazu vedením (25) v základní desce. V obrobku vyvrtejte ve středu vyřezávaného výřezu otvor. Prostrčte středicí hrot (28) vnitřním otvorem paralelního dorazu a do vyvrtaného otvoru. Nastavte poloměr jako hodnotu stupnice na vnitřní hraně základní desky. Utáhněte zajišťovací šroub (26).
Chladici/mazací prostředek
Při řezání kovu byste měli kvůli zahřátí materiálu nanést podél řezné čáry chladící, resp. mazací prostředek.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Pravidelně čistěte upínání pilového plátku. Za tímto účelem vyjměte z nářadí pilový plátek a nářadím lehce poklepejte o rovnou plochu.
Silné znečištění elektronářadí může vést k poruchám funkce. Silně prašné materiály proto neřezejte zespoda nebo nad hlavou.
Pokud se výstupní otvor prachu ucpe, vypněte elektronářadí, sejměte odsávání prachu a odstraňte prach a třísky.
Vodicí kolečko (16) příležitostně promažte kapkou oleje.
Vodicí kolečko (16) pravidelně kontrolujte. Je-li opotřebované, musí se nechat vyměnit v autorizovaném servisu Bosch.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Doporučené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.
Při zasilání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady.
Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.
Likvidace
Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.
Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
Akumulátory/baterie:
Lithium-iontové:
Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 133).
Slovenčina
Bezpečnost na pracovisku
Bezpečnost na pracovisku
Starostlivé používanie elektrického náradia
A) V závislosti od použitého akumulátora
vibrácií a hluku počas celého pracovného času výrazne znížit.
Stlačte tlačidlo pre indikáciu stavu nabitia ©alebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, ked je akumulátor vybratý.
Výber pílového listu
Pred vložením očistite stopku pílového listu. Znečistená stopka sa nedá bezpečne a spolahlivo upevnit.
Potlačte SDS páčku (3) dopredu až na doraz a držte ju stlačenú. Posůvajte pílový list (17) zubami v smere rezu, až kým nezaskočí do uchytenia pílového listu (2).
Pri vkladaní pílového listu dávajte pozor na to, aby chrbát pílového listu ležal v drážke vodiacej kladky (16).
Potlačte SDS páčku (3) dopredu až na doraz a pílový list (17) vyberte von.
Na vypnutie elektrického náradia uvolnite vypínač (6). Blokovanie zapínania (5) aktivujete tak, že stlačite vedl'a symbolu blokovanie zapínania.
Zapnutie/vypnutie (GST 18V-125 S)
Zaistite, aby ste mohli ovládat vypínač bez toho, že by ste pustili rukovát.
Na zapnutie elektrického náradia posuňte vypínač (6) dopredu tak, aby sa na spínači objavil znak „l“. Na vypnutie elektrického náradia posuňte vypínač (6) dozadu tak, aby sa na spínači objavila „0“.
Miernym tlakom na vypínač (6) dosiahnete nízky počet zdvihov. S rastúcim tlakom sa počet zdvihov zvyšuje.
Potrebný počet zdvihov závisí od materiálu a od podmienok pri práci a dá sa zistit praktickým vyskúšaním.
Preto pomocou skúšobného rezu vždy skontrolujte, či výsledný rez zvoleného systému zodpovedá vašim požiadavkám.
Na rezanie so zanorením používajte len krátke pílové listy. Rezanie so zanorením je možné iba so šikmým uhlo na úrovni 0°.
Chladiaci/mazací prostriedok
Pri rezaní kovu by ste mali kvôli zahrievaniu materiálu naniest pozdlž línie rezu chladiaci, resp. mazací prostriedok.
Údržba a servis
Údržba a čistenie
jeho preprave a uskladnení vyberte akumulátor
Ak by sa otvor na výstup prachu upchal, vypnite elektrické náradie, odoberte odsávanie prachu a odstránte prach a piliny či triesky.
Vodiacu kladku (16) v pravidelných intervaloch kontrolujte. Ak je opotrebovaná, treba ju dat vymenit v autorizovanom zákazníkom servise Bosch.
Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!
