NÁVOD NA OBSLUHU Plana 4.1c SCHEPPACH

Zrovnávačka a hrúbkovačka Preklad originálneho návodu na prevádzku58 - 66

• Nesprávná manipulace.

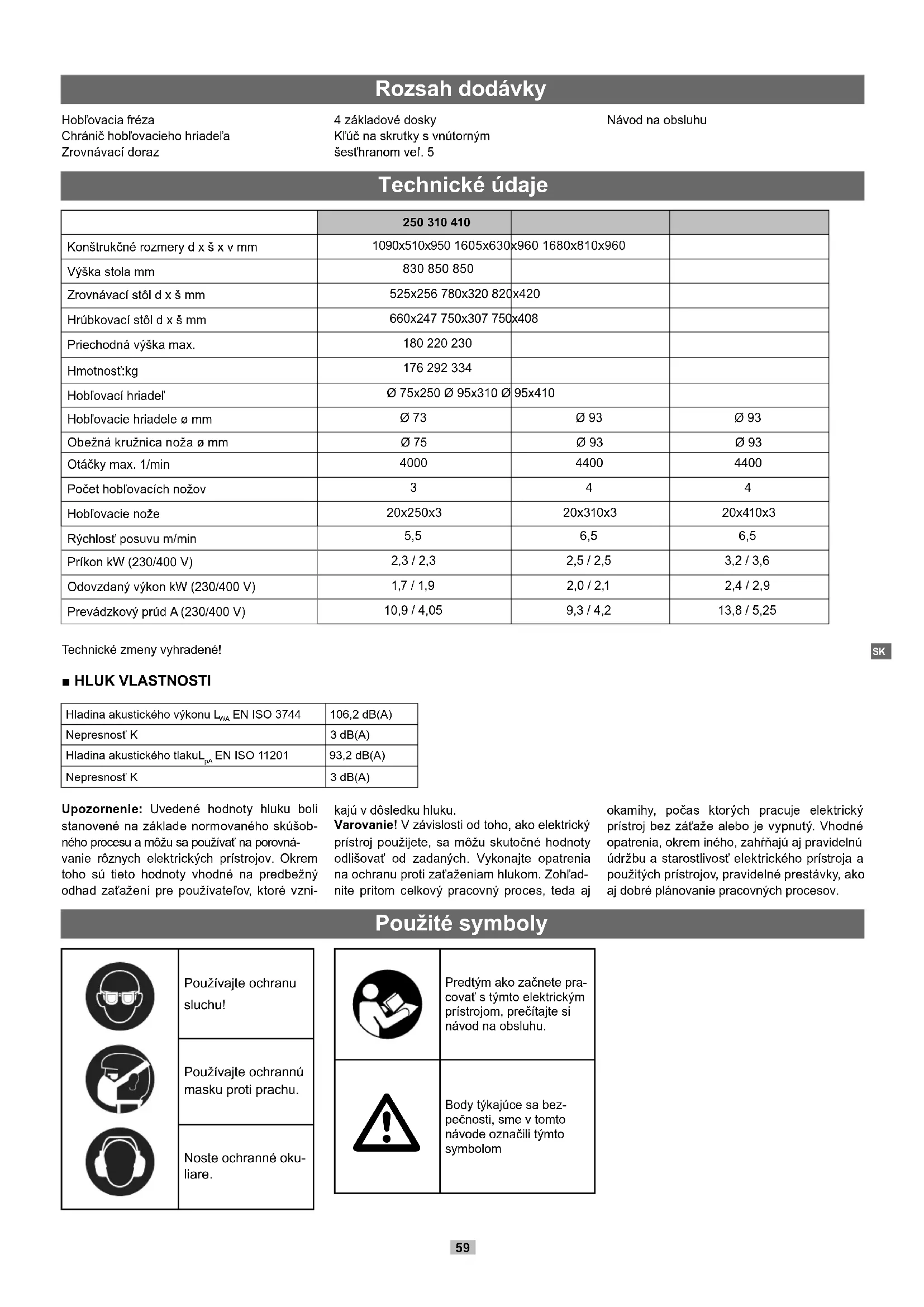

58Rozsah dodávky Hobľovacia fréza Chránič hobľovacieho hriadeľa Zrovnávací doraz 4 základové dosky Kľúč na skrutky s vnútorným šesťhranom veľ. 5 Návod na obsluhu Technické údaje

Konštrukčné rozmery d x š x v mm 1090x510x950 1605x630x960 1680x810x960 Výška stola mm

Počet hobľovacích nožov

Hobľovacie nože 20x250x3 20x310x3 20x410x3 Rýchlosť posuvu m/min 5,5 6,5 6,5 Príkon kW (230/400 V) 2,3 / 2,3 2,5 / 2,5 3,2 / 3,6 Odovzdaný výkon kW (230/400 V) 1,7 / 1,9 2,0 / 2,1 2,4 / 2,9 Prevádzkový prúd A (230/400 V) 10,9 / 4,05 9,3 / 4,2 13,8 / 5,25 Technické zmeny vyhradené! ■ HLUK VLASTNOSTI Hladina akustického výkonu L EN ISO 3744 106,2 dB(A)Nepresnosť K 3 dB(A)Hladina akustického tlakuL EN ISO 11201 93,2 dB(A)Nepresnosť K 3 dB(A) Upozornenie: Uvedené hodnoty hluku boli stanovené na základe normovaného skúšob- ného procesu a môžu sa používať na porovná- vanie rôznych elektrických prístrojov. Okrem toho sú tieto hodnoty vhodné na predbežný odhad zaťažení pre používateľov, ktoré vzni- kajú v dôsledku hluku. Varovanie! V závislosti od toho, ako elektrický prístroj použijete, sa môžu skutočné hodnoty odlišovať od zadaných. Vykonajte opatrenia na ochranu proti zaťaženiam hlukom. Zohľad- nite pritom celkový pracovný proces, teda aj okamihy, počas ktorých pracuje elektrický prístroj bez záťaže alebo je vypnutý. Vhodné opatrenia, okrem iného, zahŕňajú aj pravidelnú údržbu a starostlivosť elektrického prístroja a použitých prístrojov, pravidelné prestávky, ako aj dobré plánovanie pracovných procesov. Použité symboly Používajte ochranu sluchu! Používajte ochrannú masku proti prachu. Noste ochranné oku- liare. Predtým ako začnete pra- covať s týmto elektrickým prístrojom, prečítajte si návod na obsluhu.

Body týkajúce sa bez- pečnosti, sme v tomto návode označili týmto symbolom

59Všeobecné informácie

• Po vybalení skontrolujte všetky dielce, či po- čas prepravy nedošlo k ich poškodeniu.

• V prípade reklamácie okamžite informujte dodávateľa. Žiadna neskôr nárokovaná re- klamácia nebude uznaná.

• Kompletnosť zásielky musí byť skontrolova- ná ihneď po obdržaní.

• Pred prvým použitím zariadenia si dôkladne prečítajte celý návod na obsluhu, aby ste sa riadne zoznámili s použitím tohto zariadenia.

• Používajte iba originálne vybavenie týkajú- ce sa príslušenstva a tiež spotrebných a ná- hradných dielcov. Náhradné dielce získate u najbližšieho autorizovaného predajcu.

• Pri objednávaní uveďte, prosím, naše kata- lógové čísla dielcov a tiež typ a rok výroby zariadenia. Poznámka: V súlade s platnými zákonmi, ktoré sa týkajú zodpovednosti za výrobok, výrobca zariade- nia nepreberá zodpovednosť za poškodenia výrobku alebo za škody spôsobené výrobkom, ku ktorým došlo z nasledujúcich dôvodov:

• nesprávnej manipulácie,

• montáže neoriginálnych dielcov alebo pou- žitia neoriginálnych dielcov pri výmene,

• iného než špecikované použitia,

• poruchy elektrického systému, ktorá bola spôsobená nedodržaním elektrických pred- pisov a predpisov VDE 0100, DIN 57113, VDE0113. Odporúčame: Pred montážou a obsluhou tohto zariadenia si prečítajte kompletný text v návode na obsluhu. Pokyny na obsluhu sú určené na to, aby sa po- užívateľ oboznámil s týmto zariadením a aby pri jeho použití využil všetky jeho možnosti v súlade s uvedenými odporučeniami. Tento návod na obsluhu obsahuje dôležité informácie o tom, ako vykonávať bezpečnú, profesionálnu a hospodárnu obsluhu stroja, ako zabrániť rizikám, ako ušetriť náklady na opravy, ako skrátiť časy prestojov a ako zvýšiť spoľahlivosť a predĺžiť prevádzkovú životnosť stroja. Okrem bezpečnostných predpisov uve- dených v návode na obsluhu musíte dodržia- vať tiež platné predpisy, týkajúce sa prevádzky stroja vo vašej krajine. Uchovávajte návod na obsluhu stále v blízkos- ti stroja a uložte ho do plastového obalu, aby bol chránený pred nečistotami a vlhkosťou. Prečítajte si návod na obsluhu pred každým použitím stroja a dôkladne dodržiavajte v ňom uvedené informácie. Stroj môžu obsluhovať iba osoby, ktoré boli riadne preškolené v jeho obsluhe a ktoré boli riadne informované o rizi- kách spojených s jeho obsluhou. Pri obsluhe stroja musí byť splnený stanovený minimálny vek. Body týkajúce sa bezpečnosti, sme v tom- to návode označili týmto symbolom: m Bezpečnostné pokyny m Pozor! Pri používaní elektrických prístro- jov je nutné na ochranu pred zásahom elektrickým prúdom, pred nebezpečen- stvom poranenia a nebezpečenstvom po- žiaru dodržiavať nasledujúce základné bezpečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítaj- te si všetky bezpečnostné upozornenia a dobre ich uschovajte.

• Neporiadok na pracovisku môže spôso- biť nebezpečenstvo úrazu.

• Majte na pamäti, že elektrické prívodné vedenie nebráni priebehu práce a ne- predstavuje nebezpečenstvo zakopnu- tia.

2. Dbajte na vplyvy okolia

• Nevystavujte elektrické prístroje dažďu. Nepoužívajte elektrické nástroje vo vlh- kom alebo mokrom prostredí. Postaraj- te sa o dobré osvetlenie. Nepoužívajte elektrické prístroje v blízkosti horľavých tekutín alebo plynov. Elektrické prístro- je nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

3. Chráňte sa pred elektrickým úrazom

• Zabráňte telesnému dotyku s uzemne- nými predmetmi, ako napríklad potrub- nými rúrami, radiátormi, pecami, chlad- ničkami.

4. Zabráňte prístup deťom!

• Nedovoľte iným osobám dotýkať sa prí- stroja alebo káblu počas práce, zabráň- te im vstupu do Vašej pracovnej oblasti.

5. Ukladajte Vaše prístroje na bezpečnom

• Nepoužívané nástroje musia byť usklad- nené v suchej, uzatvorenej miestnosti a mimo dosahu detí.

6. Nepreťažujte Vaše prístroje

• Práca je dôkladnejšia a bezpečnejšia v rozmedzí uvedeného výkonu prístroja.

7. Používajte vždy správny nástroj

• Nepoužívajte na ťažké práce nástroje alebo prídavné prípravky s príliš slabým výkonom. Nepoužívajte náradia na úče- ly a práce, na ktoré neboli určené, na- príklad v žiadnom prípade nepoužívajte ručnú kruhovú pílu na stínanie stromov alebo rezanie konárov.

8. Pri práci používajte vhodný pracovný

• Nenoste pri práci s prístrojom voľné ob- lečenie ani šperky. Môžu byť totiž zachy- tené pohyblivými súčiastkami. Ak máte dlhé vlasy, používajte sieťku na vlasy.

• Pri prácach, pri ktorých sa vytvára prach, noste ochrannú masku.

• Používajte upínacie zariadenia alebo zverák na pevné uchytenie obrábaného materiálu. Obrobok je tak držaný oveľa bezpečnejšie ako Vašou rukou.

13. Dôkladne ošetrujte Vaše prístroje

• Udržujte Vaše prístroje vždy ostré a čisté, aby ste mohli pracovať dôkladne a bezpečne. Dodržiavajte predpisy pre údržbu a pokyny pre výmenu nástrojov. Pravidelne kontrolujte zástrčku a kábel, a pri eventuálnom poškodení ich nechaj- te vymeniť autorizovaným odborníkom. Pravidelne kontrolujte predlžovací kábel a nahraďte káble, ktoré sú poškodené. Udržujte rukoväte a držadlá suché a čis- té od oleja a tukov.

14. Zástrčku vytiahnite zo zásuvky.

• Pri nepoužívaní elektrického prístroja, pred údržbou a pri výmene nástrojov, napr. pílového kotúča, vrtáka, frézky.

15. Nezabudnite v prístroji zastrčené ná-

• Pred zapnutím vždy skontrolujte, že sa na prístroji nenachádzajú žiadne kľúče a nastavovacie nástroje.

16. Zabráňte neúmyselnému nábehu

• Nenoste náradie pripojené k elektrickej sieti s prstom na spínači. Uistite sa, že je spínač pri pripojení k elektrickej sieti vypnutý.

17. Pre vonkajšiu oblasť používajte predl-

• Na voľnom priestranstve používajte iba povolené a príslušne označené predlžo- vacie káble.

• Dávajte pozor na to, čo robíte. Pri práci používajte rozum. Elektrický prístroj ne- používajte, ak sa nesústredíte.

• Na stroji nikdy nepracujte pod vplyvom omamných látok, ako napr. alkohol a drogy. Majte na pamäti, že vplyv na vaše správanie môžu mať aj lieky.

19. Pravidelne kontrolujte prípadné poško-

denia vášho prístroja

• Pred ďalším používaním prístroja sta- rostlivo skontrolovať, či sú ochranné za- riadenia alebo ľahko poškodené súčiast- ky stále v náležitom funkčnom stave podľa predpisov. Skontrolujte, či je funk- cia všetkých pohyblivých dielov prístroja v poriadku, t.j. či nedochádza k ich blo- kovaniu alebo nie sú poškodené. Všetky diely musia byť správne namontované, aby sa zabezpečila bezpečnosť prístro- ja. Poškodené ochranné zariadenia a súčiastky musia byť odborne opravené alebo vymenené v zákazníckom servi- se, pokiaľ nie je v návodoch na obsluhu uvedené inak. Poškodené spínače mu- sia byť nahradené v zákazníckom ser- vise. V žiadnom prípade nepoužívajte prístroje, ak na nich nie je možné vypnúť a zapnúť ich vypínač.

• V záujme vašej vlastnej bezpečnosti po- užívajte iba príslušenstvo a prídavné za- riadenia, ktoré sú uvedené v návode na obsluhu alebo sú odporúčané či uvede- né výrobcom. Použitie iných vložených nástrojov alebo príslušenstva než tých, ktoré odporúča návod na obsluhu alebo katalóg, môže pre vás znamenať nebez- pečenstvo fyzického zranenia.

21. Elektrický prístroj nechajte opraviť vy-

učeným elektrikárom.

• Tento elektrický prístroj je v súlade s príslušnými bezpečnostnými smernica- mi. Opravy smie vykonávať len odbor- ný elektrikár, v opačnom prípade môže dôjsť k úrazu obsluhujúcej osoby.

• Ak sú k dispozícii prípojky na odsávanie prachu a prípojky zachytávacieho zaria- denia, presvedčte sa, či sú tieto pripoje- né a správne použité. Špeciálne bezpečnostné upozornenia Nepoužívajte tupé nože. Nebezpečenstvo spätného nárazu! Rezací blok musí byť úpl- ne zakrytý. Na hobľovanie krátkych obrobkov použite posúvaciu tyč. Na hobľovanie úzkych obrobkov by ste mali vykonať dodatočné bezpečnostné opatrenia. Použitie priečnych prítlačných zariadení a pružinových krytov by mohlo byť potrebné, aby sa zaručila bezpeč- ná práca. Zariadenie nie je vhodné na rezanie výrezov. Zabezpečenie proti spätnému nárazu a posuvný valec sa musia pravidelne kontrolo- vať. Zariadenia, ktoré sú vybavené odvádza- ním triesok a odvádzacími krytmi, by sa mali pripojiť na príslušné zariadenia. Druh materiá- lu môže negatívne ovplyvniť vznik prachu. Za- riadenie je vhodné výhradne na rezanie dreva a podobných materiálov. Ak je nôž opotrebo- vaný do 5 %, musí sa vymeniť. Chýbajúca po- súvacia tyč môže viesť k nebezpečenstvám. Posúvacia tyč by sa pri nepoužívaní mala vždy uschovať na stroji. Ak sa malé obrobky zasú- vajú rukou, vzniká zvýšené nebezpečenstvo poranenia. Odporúčania výrobcu na použitie posúvacej tyče sa musia dodržiavať. Nespráv- ne nasmerovanie ochranných krytov, stola posuvu alebo mreže môže viesť k nekontro- lovateľným situáciám. Poškodené alebo zne- čistené obrobky skrývajú nebezpečenstvá. S týmto zariadením sa nesmú obrábať kovové diely ani trieštivý materiál. Nebezpečenstvo poranenia! Dlhé obrobky za účelom rezania umiestnite na pojazdný stôl alebo iné podperné zariadenie. Inak môžete stratiť kontrolu nad obrobkom. Stroj je vhodný na hobľovanie a hrúbkovanie Ak na stroji pracujete, vždy by ste mali nosiť primeraný ochranný odev:

• ochranu sluchu na ochranu proti poškode- niam sluchu,

• ochranu dýchania, aby ste zabránili vdých- nutiu nebezpečných častíc prachu,

• ochranné okuliare, aby ste zabránili po- raneniam očí poletujúcimi čiastočkami. Za všetkých okolností by sa malo zabrániť na- sledujúcim situáciám: predčasné prerušenie procesu rezania (hobľovacie rezy, ktoré ne- zahŕňajú celú dĺžku obrobku; hobľovanie ne- rovných drevených dielov, ktoré rovnomerne nedosadajú na stôl posuvu. Zariadenie je určené len na súkromné použi- tie. Nesmie sa používať na profesionálne ani priemyselné účely. Zvyškové riziko: Majte na pamäti, že aj pri do- držaní všetkých bezpečnostných ustanovení vždy hrozí možné zvyškové riziko. Dodržiava- nie týchto pokynov a primeraná opatrnosť pri zaobchádzaní so strojom znižujú riziká úrazov alebo poškodenia zariadenia. Zvláštne riziká:

• Poranenia prstov alebo rúk na dieloch stroja alebo obrobkoch, napr. pri výmene hobľova- cích nožov,

• Nebezpečenstvo zasiahnutia elektrickým prúdom pri použití prúdových prípojok, ktoré nezodpovedajú norme,

• Kontakt s vodivými dielmi na otvorených elektrických komponentoch,

• Poškodenie sluchu pri dlhšej práci na stroji bez ochrany sluchu,

• Vyhadzovanie nebezpečného drevného prachu pri nepoužití odsávania prachu. Napriek dodržaniu všetkých bezpečnostných opatrení môžu stále hroziť neodvratné zvyško- vé riziká. Pozor! Ak je hlavná sieťová prípojka v zlom stave, pri zapnutí zariadenia vzniká nebezpe- čenstvo skratov. Môže sa to týkať aj viacerých funkcií (napr. rozsvietenie kontroliek). Ak by sa na hlavnej sieťovej prípojke vyskytli poruchy (impedancia prúdu max. <0,105 Ω), za úče- lom nápravy a informácií sa obráťte na vášho miestneho dodávateľa elektriny. Nesprávne upnutie a umiestnenie nožov môže kvôli od- letujúcim nožom viesť k nebezpečnej situácii. Pred uvedením do prevádzky preto zaistite, aby boli nože správne nasadené a nastavené podľa návodu na obsluhu. Každý diel nožové- ho hriadeľa, ktorý sa nepoužíva na hobľovanie, musí byť zakrytý. Pred každým uvedením stro- ja do prevádzky vykonajte kontrolu a údržbu, predovšetkým sa musia prezrieť upínacie če- ľuste proti spätnému odrazu a hnací hriadeľ posuvu. Presvedčte sa, že je pripojené od- sávanie prachu a zachytávacie zariadenie, a že sa správne používajú. Zabezpečte vhodné odsávanie prachu. Jemný drevný prach môže okrem ohrozenia zdravia viesť v určitých kon- centráciách aj k riziku výbuchu. Počas zmien a nastavení treba vypnúť stroj a vytiahnuť sie- ťovú zástrčku. Drevný prach môže spôsobiť zdraviu škodlivé riziká. Bezpečnostné pokyny si dobre uschovajte Varovanie! Tento elektrický prístroj vytvá- ra počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj. Správne použitie prístroja m

• Hobľovací stroj je s ponúkaným náradím a príslušenstvom skonštruovaný výhradne na obrábanie dreva. Obrábať sa nesmú žiadne kovové materiály.

• Stroj zodpovedá platnej smernici ES o stro- jových zariadeniach.

• Stroj je dimenzovaný na jednozmennú pre- vádzku, doba zapnutia S1.

• Dodržiavajte všetky bezpečnostné upozor- nenia a upozornenia na nebezpečenstvá na stroji.

• Všetky bezpečnostné upozornenia a upo- zornenia na nebezpečenstvá na stroji udr- žiavajte v čitateľnom stave.

• Pri použití v uzavretých priestoroch sa musí stroj pripojiť na odsávacie zariadenie.

• Na odsávanie triesok alebo pilín

61• používajte odsávacie zariadenie. Rýchlosť

• prúdenia na odsávacom hrdle musí byť 20 m/s. Podtlak 1200 Pa.

• Pre práce v priemyselnej oblasti sa musí na odsávanie použiť odprašovač. Odsávacie zariadenia alebo odprašovače nezapínajte ani neodstraňujte pri pracovnom stroji v pre- vádzke.

• Stroj používajte iba v technicky bezchybnom stave, v súlade s určením, za zohľadnenia bezpečnosti a vedomia možných rizík a za dodržiavania návodu na obsluhu! Okamžite odstráňte (nechajte odstrániť) hlavne poru- chy, ktoré by mohli ovplyvniť bezpečnosť!

• Musia sa dodržovať bezpečnostné a pra- covné predpisy a predpisy o údržbe od vý- robcu a tiež rozmery uvedené v technických údajoch.

• Musia sa dodržovať príslušné bezpečnost- né predpisy a ostatné všeobecne uznávané bezpečnostno-technické pravidlá.

• Stroj môžu obsluhovať, udržiavať ale- bo opravovať iba odborníci, ktorí sú s ním oboznámení a sú tiež poučení o nebezpe- čenstvách. Svojvoľné zmeny na stroji sú vylúčené z ručenia výrobcu za škody, ktoré vyplynú z týchto zmien.

• Stroj sa môže používať iba s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.

• Každé použitie prekračujúce tento rozsah sa považuje za nesprávne. Za škody, ktoré z toho vyplynú, výrobca neručí, riziko nesie samotný užívateľ.

• Prosím berte ohľad na skutočnosť, že naše prístroje neboli svojim určením konštruova- né na profesionálne, remeselnícke ani prie- myselné použitie. Nepreberáme žiadne zá- ručné ručenie, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo prie- myselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Zvyškové riziká m

• Stroj je skonštruovaný podľa stavu techni- ky a uznaných bezpečnostno-technických pravidiel. Pri práci sa však môžu vyskytnúť jednotlivé zvyškové riziká.Nebezpečenstvo poranenia pre prsty a ruky rotujúcim hob- ľovacím hriadeľom pri neodbornom vedení obrobku.

• Pri vedení obrobku nikdy rukami nesiahajte pod chránič noža!

• Neveďte obrobok späť po otvorene bežia- com nožovom hriadeli.

• Poranenia v dôsledku vymršteného obrobku pri neodbornom držaní alebo vedení, ako napr. práca bez dorazu.

• Ohrozenie zdravia drevným prachom alebo trieskami.

• Bezpodmienečne noste osobné ochranné výstroje ako ochranu očí a masku proti pra- chu. Používajte odsávacie zariadenie!

• Ohrozenie zdravia hlukom. Pri prácach ne- prekračujte povolenú hladinu hluku. Bez- podmienečne noste osobné ochranné vý- stroje ako ochranu sluchu.

• Ohrozenie prúdom pri použití nesprávnych elektrických prípojných vedení.

• Obrábajte iba vybrané drevá bez chýb, ako: miesta s hrčou, priečne trhliny, povrchové trhliny, cudzie telesá (klince, skrutky). Chyb- né drevo sa pri práci stáva rizikom.

• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú oči- vidné.

• Zvyškové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.

• Nebezpečenstvo vtiahnutia automatickým posuvom.

• Nebezpečenstvo pomliaždenia automatic- kým odsuvom. Inštalácia Pripravte pracovisko, na ktorom má byť umiestnený elektrický prístroj. Vytvorte do- statočné miesto pre umožnenie bezpečnej, bezporuchovej práce. Elektrické náradie je určené na prácu v uzatvorených priestoroch a musí byť umiestnené na rovnom, pevnom a stabilnom povrchu. Odporúčame stroj upevniť k podlahe. (zápust- né kolíky) Výbava, obr. 1

1. Zrovnávací stôl tuhý

2. Zrovnávací stôl prestaviteľný

4. Chránič hobľovacieho hriadeľa

5. Prestaviteľná páka stola

6. Zaisťovacia rukoväť pre hrúbkovací

11. Koleso na prestavenie výšky

12. Rukoväte na výškové prestavenie zrov-

Montáž Z baliaco-technických dôvodov nie je váš hobľovací stroj kompletne zmontovaný. Hobľovací stroj sa nesmie zdvíhať na zrov- návacích stoloch! Montáž a nastavenie základových dosiek, obr. 2 Namontujte na spodnú časť podstavca 4 zák- ladové dosky, šesťhranné matice zľahka utiahnite rukou. Na vyrovnanie terénnych nerovností uvoľnite poistné matice a náležite základové dosky zaskrutkujte alebo vyskrutkujte. Opäť utiahnite poistnú maticu. Pozor! Stroj bezpodmienečne vyrovnajte vodová- hou. Montáž zrovnávacieho dorazu, obr. 3.1 Zasuňte zrovnávací doraz (3) do vedenia a pevne ho utiahnite zvieracou pákou (A). Nastavenie zrovnávacieho dorazu, obr. 3.0, 3.1

1. Uvoľnite zvieraciu páku (B).

2. Pomocou príložného uholníka sa musí zis-

tiť 90° poloha zrovnávacieho stola k prílož- nej ploche.

Pozor! Zrovnávací doraz musí byť vždy bezpečne upevnený. Zovretie sa vykonáva zvieracími pákami (A + B), obr. 3.1 Montáž chrániča hobľovacieho hriadeľa, obr. 4 Chránič hobľovacieho hriadeľa namontuj- te zboku na tuhý zrovnánací stôl pomocou 2 skrutiek s vnútorným šesťhranom a pevne utiahnite. Chránič hobľovacieho hriadeľa sa dá vykývnuť bez náradia tým, že potiahnete nahor excen- trickú páku, vykývnete chránič hobľovacieho hriadeľa a opäť potlačíte nadol excentrickú páku. V prípade Plana 4.1 a 6.1, obr. 12, 12.1

1. Na oboch stranách zadnej steny uvoľnite

po 1 skrutku s krížovou drážkou (M),

otáčaním skrutky so šesťhrannou hlavou (L), opäť pevne utiahnite poistnú maticu. Nasaďte zadnú stenu a opäť ju zaistite 2 skrut- kami s krížovou drážkou. V prípade Plana 3.1, obr. 13, 13.1

1. Vľavo a vpravo na zadnej stene odstráňte

6 skrutiek s krížovou drážkou.

623. Na napnutie použite drevenú dosku ako

páku medzi motorom a telesom.

4. Opäť pevne utiahnite 4 upevňovacie skrutky.

6. Opäť namontujte zadnú stenu

Uvedenie do prevádzky Pred uvedením do prevádzky dodržte bez- pečnostné pokyny. Všetky ochranné a po- mocné zariadenia musia byť namontované. Prestrojovacie, nastavovacie, meracie a čistia- ce práce vykonávajte iba pri vypnutom motore. Vytiahnite sieťovú zástrčku! Motorová brzda: Denne kontrolujte brzdnú dobu do zastavenia hobľovacieho vretena. Môže byť max. 10 se- kúnd, v opačnom prípade ďalej nepracujte. Pracovný príklad zrovnávania, obr. 5 + 6 Pozor! Pri zrovnávacom hobľovaní nikdy ne- pracujte bez chrániča hobľovacieho vretena. Zrovnávacie hobľovanie – odber triesky, obr. 7 Odber triesky pri zrovnávacom hobľovaní sa dá nastaviť pomocou prestaviteľnej páky stola (5 ) v rozsahu 0 – 3 mm. Pozor! Pri prestavovaní najskôr uvoľnite zaisťovaciu rukoväť (6), nastavte odber triesky na stupnici (D) pomocou prestavi- teľnej páky stola a opäť pevne utiahnite zaisťovaciu rukoväť (6). Pri dlhších obrobkoch (dlhších ako úložný ale- bo odoberací stôl) sa musí použiť podvalník (zvláštne príslušenstvo) alebo niečo podobné. Hrúbkovacie hobľovanie – nastavenie stro- ja Obr. 9.0, 9.1, 9.2. Prepnutie zo zrovnávania na hrúbkovacie hob- ľovanie. Odblokujte zrovnávacie stoly na oboch stra- nách uvoľnením a vytiahnutím oboch excen- trických pák, obr. 9 (9) Vyklápajte stoly s rukoväťami, obr. 9 (12) na- hor, kým aretácia, obr. 9.1 (E) nezapadne. Vykyvujte kryt na vyhadzovanie triesok (8) na- hor, kým kryt na vyhadzovanie triesok so str- meňom pružiny, obr. 9.2 (F) nezapadne. V spojení s odsávacím zariadením sa potom môže odsávať. Hrúbkovacie hobľovanie – prestavenie sto- la, obr. 10 Výška hrúbkovacieho stola sa dá prestaviť ručným kolesom (11) a zaistí sa zovretím hrúb- kovacieho stola (10) proti prestaveniu. Integrovaný indikátor polohy (G) indikuje prie- chodnú výšku. Jedno otočenie rukou zodpovedá 2 mm. Hrúbkovací stôl aj zrovnávacie stoly vždy udr- žiavajte bez živice. Nastavenie stupnice v hobľovacej prevádz- ke Obr. 10 Ak sa vyskytne nepresnosť, stupnicu (G) mô- žete prestaviť. Za týmto účelom uvoľnite obi- dve upevňovacie skrutky, presne vyrovnajte stupnicu a opäť utiahnite obidve skrutky. Automatický posuv v hrúbkovacej hobľo- vacej prevádzke. Obr. 11 Automatický posuv sa zapína, resp. vypína pomocou západkovej páky posuvu (7). Poloha hore = ZAP Poloha dole = STOP Keď je posuv zapnutý, drevo sa automaticky privedie, a dosiahne sa presný a rovnomerný povrch. Pri zrovnávaní je rozumné posuv vypnúť. Posuv sa dá vypnúť aj z bezpečnostných dô- vodov. Napnutie klinového remeňa motora Pozor! Pri prestrojovacích a nastavovacích prácach vždy vytiahnite sieťovú zástrčku. Po prvom uvedení do prevádzky dopnite klino- vý remeň po 3 prevádzkových hodinách. Ako ďalší krok sa musí pravidelne po 40 prevádz- kových hodinách skontrolovať napnutie reme- ňa a prípadne dopnúť. Zrovnávacie hobľovanie – chránič hobľo- vacieho hriadeľa, obr. 5 Pri zrovnávaní do hrúbky obrobku 100 mm musí chránič hobľovacieho hriadeľa zhora za- krývať obrobok a hobľovací hriadeľ. Pri šírke obrobku viac ako 100 mm nastavte ochrannú koľajničku chrániča hobľovacieho hriadeľa až na šírku obrobku. Dbajte na to, aby ste ruky na obrobok položili zatvorené s priliehajúcim palcom.

2. Chránič hobľovacieho hriadeľa

Frézovanie hrán, obr. 6 Na túto pracovnú operáciu používajte zrovná- vací doraz, chránič hobľovacieho hriadeľa ne- chajte ležať na zrovnávacom stole a nastavte ochrannú koľajničku až na šírku obrobku. Pritlačte obrobok na hobľovací doraz a teraz ho obomi rukami veďte po hobľovacom hria- deli. Len čo doska siaha dostatočne ďaleko do odoberacieho stola, položte na ňu ľavú ruku a bez prerušenia ju posúvajte po nožovom hria- deli. Zrovnávacie hobľovanie – vyhadzovanie triesok, obr. 8 Pri zrovnávacom hobľovaní musí byť zrovná- vací stôl zablokovaný. Nasuňte odsávaciu hadicu na odsávací kryt. V spojení s odsávacím zariadením sa potom môže odsávať (zvláštne príslušenstvo). Priemer odsávacieho hrdla 100 mm Pracovné pokyny

■ VYSTROJENIE A NASTAVENIE STROJA

• Prestrojovacie, nastavovacie, meracie a čistiace práce vykonávajte iba pri vypnutom motore. Vytiahnite sieťovú zástrčku a poč- kajte na zastavenie rotujúceho nástroja.

• Všetky ochranné a bezpečnostné zariade- nia sa musia po ukončených opravárskych a údržbových prácach okamžite znovu na- montovať.

• Chybné hobľovacie nože (trhliny a pod.) ih- neď vymeňte. Pozri Výmena nožov!

• Pred každou pracovnou zmenou skontroluj- te účinnosť poistky proti spätnému odrazu. Špičky chápadla musia mať ostré hrany. ■ HRÚBKOVACIE A ZROVNÁVACIE HOBĽOVANIE

• Maximálne otáčky hobľovacieho hriadeľa 4000 1/min

• Hobľovací hriadeľ bol vyrobený v súlade s normou DIN EN 847-1.

• Pracovnú operáciu začnite, až keď sú do- siahnuté plné otáčky.

• Ovládacie stanovište stroja udržiavajte od triesok a drevného odpadu.

• Na odsávanie triesok a drevného prachu sa musí používať odsávacie zariadenie. Rých- losť prúdenia na odsávacom hrdle musí byť min. 20 m/s.

• Pracujte iba s naostrenými hobľovacími nož- mi. Tupé hobľovacie nože zvyšujú nebezpe- čenstvo spätného odrazu.

• Pri hrúbkovacom hobľovaní: obrobok s hrubým koncom zaveďte dopredu, dutou stranou nadol. Súčasne hobľujte maximálne 2 obrobky, privádzajte ich na oboch vonkaj- ších stranách.

• Pri obrábaní dlhších obrobkov (dlhších ako odovzdávací stôl) sa musia použiť podvalní- ky (zvláštne príslušenstvo).

• Zrovnávanie: pri zrovnávaní do hrúbky ob- robku 100 mm musí chránič hobľovacieho hriadeľa zhora zakrývať obrobok a hobľo- vací hriadeľ. Pri šírke obrobku viac ako 100 mm nastavte ochrannú koľajničku chrániča hobľovacieho hriadeľa až na šírku obrobku. Dbajte na to, aby ste ruky na obrobok položi- li zatvorené s priliehajúcim palcom.

• Frézovanie hrán: obrobok sa položí oproti zrovnávaciemu dorazu. Nastavte ochrannú koľajničku chrániča hobľovacieho hriade- ľa na šírku obrobku a nechajte ho ležať na stole.

63• Zrovnávanie a frézovanie hrán obrobkov s malým prierezom (lišty): pri zrovnávaní sa bude obrobok, ako pri obrobkoch do hrúbky 100 mm, s plocho položenými rukami posú- vať vpred. Pri frézovaní hrán sa bude obro- bok obomi rukami zovretými do päste tlačiť proti dorazu a posúvať vpred. Ochranné za- riadenie je pristavené až na doraz a posunie sa až k obrobku. Zrovnávanie a frézovanie hrán krátkych ob- robkov (min. dĺžka 150 mm): pri zrovnávaní sa bude obrobok s plocho položenou rukou tlačiť na odovzdávací stôl a posúvať vpred s posúvacím drevom vedeným pravou rukou. Ľavá ruka sa kĺže po ochrannom zariadení, len čo obrobok leží na odoberacom stole, tak tlak ľavou rukou sa vymení na odoberací stôl. Pri frézovaní hrán sa bude obrobok ľa- vou rukou zovretou do päste tlačiť proti do- razu a stolu, a posúvacím drevom posúvať vpred.

• Skosenie alebo zrazenie hrany: obrobok sa položí oproti zrovnávaciemu dorazu. Na- stavte ochrannú koľajničku chrániča hobľo- vacieho hriadeľa na šírku obrobku a nechaj- te ho ležať na stole. Obrobok sa bude ľavou rukou zovretou do päste tlačiť proti dorazu a odoberaciemu stolu, a zovretou pravou ru- kou posúvať vpred.

• Pri obrobkoch dlhších ako odoberací stôl sa musí použiť podvalník (zvláštne príslušen- stvo) alebo niečo podobné.

• Pozor! Pri zrovnávacom hobľovaní nikdy ne- pracujte bez chrániča hobľovacieho vretena. Elektrické zapojenie m

• Skontrolujte sieťové prípojné vedenia. Ne- používajte chybné vedenia. Pozri Elektrické pripojenie.

• Dbajte na smer otáčania motora a nástro- ja, pozri Elektrické pripojenie hobľovacieho stroja.

• Inštalácie, opravy a údržbové práce na elek- troinštalácii smú vykonávať iba odborníci.

• Odpojte stroj od každého externého prívodu energie aj pri nepatrnej zmene stanovišťa stroja! Pred opätovným uvedením do pre- vádzky stroj znovu riadne pripojte k sieti! Pripojte stroj k sieti zástrčkou CEE, prívodné vedenie musí mať istenie 16 A. Na prevádzkovom spínači stlačte zelené tla- čidlo, hobľovací hriadeľ sa rozbehne (obr. 14). Pre vypnutie stlačte červené tlačidlo, hobľova- cí hriadeľ zabrzdí do 10 s. Zmena smeru otáčania Pri pripájaní do siete alebo zmene stanovišťa sa musí skontrolovať smer otáčania, prípadne zmeniť polarita pomocou skrutkovača (zásuv- ka stroja, obr. 15). Zapojenie elektrického motora je v stave pri- pravenom na prevádzku. Zapojenie zodpove- dá platným predpisom VDE a DIN. Pripojenie k elektrickej sieti na pracovisku zá- kazníka a použitý predlžovací kábel musia spĺ- ňať požiadavky týchto predpisov. Prevádzkový režim/doba zapnutia Elektromotor je určený na prevádzkový režim S1 na nepretržitú prevádzku. Pri preťažení sa motor samočinne vypne, pre- tože vo vinutí motora je zapustený termostat vinutia. Po dobe chladenia (časovo rozdielna) sa dá motor znovu zapnúť. Chybné elektrické káble Pri zapájaní elektrických káblov často dochá- dza k poškodeniu ich izolácie. Príčiny:

• Poškodenie tlakom, ktoré je spôsobené ve- dením prepojovacích káblov oknami alebo dvermi.

• Ohyby spôsobené nesprávnym pripojením prepojovacích káblov.

• Rozrezanie spôsobené prejdením prepojo- vacích káblov.

• Poškodenie izolácie spôsobené vytrháva- ním prepojovacieho kábla zo sieťovej zá- suvky.

• Praskliny vzniknuté v dôsledku starnutia izo- lácie. Chybné elektrické káble s vyššie uvedenými poruchami sa nesmú používať, sú veľmi ne- bezpečné vzhľadom na poškodenie izolácie. Elektrické káble pravidelne kontrolujte, či nie sú poškodené. Uistite sa, že pri vykonávaní kontroly je elektrický kábel pripojený k sieťovej zásuvke. Elektrické káble musia spĺňať požiadavky prí- slušných predpisov VDE a DIN. Používajte iba prepájacie káble s označením H07VV-F. Podľa predpisov musí byť na kábli vyznačený typ. Predlžovacie káble s dĺžkou do 25 m musí mať prierez vodiča 1,5 mm². Predlžovacie káble, ich dĺžka je väčšia než 25 m, musia mať prie- rez vodiča minimálne 2,5 mm². Sieťová prípojka je zaistená pomocou pomalej 16 A poistky. Trojfázový motor Sieťové napätie musí mať hodnotu 380 – 240 V 50 Hz. Sieťová prípojka a predlžovacie vedenia musia byť 5-žilové = 3P/N/PE. Predlžovacie vedenia musia vykazovať mini- málny prierez 1,5 mm². Sieťová prípojka má istenie maximálne 16 A. Pri pripájaní do siete alebo zmene stanovišťa sa musí skontrolovať smer otáčania, prípadne zmeniť polarita pomocou skrutkovača (zásuv- ka stroja, obr. 15). Jednofázový motor Napájacie napätie musí byť 230 V~ / 50 Hz. Prípojky a opravy elektrickej výbavy smie vy- konávať iba vyučený elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

• Výrobcovia motorov; typ motora

VAROVANIE Pred všetkými prácami na samotnom elektrickom prístroji (napr. preprava, nadstavba, prestrojenie, čistenie a údržba) vytiahnite sieťovú zástrčku zo zásuvky! ■ ČISTENIE Údržbové, opravárske a čistiace práce, ako aj odstraňovanie funkčných porúch vykonávajte iba pri vypnutom pohone. Vypínačom vypnite stroj, potom vytiahnite sieťovú zástrčku! Všetky ochranné a bezpečnostné zariadenia sa musia po ukončených opravárskych a údrž- bových prácach okamžite znovu namontovať. Zrovnávacie stoly aj hrúbkovací stôl vždy udr- žiavajte bez živice. Uloženie hobľovacieho hriadeľa je opatrené trvalým mazaním. Zahrie- vanie, ktoré sa vyskytuje na novom stroji, je podmienené konštrukciou a po nejakom čase sa stratí. Pravidelne čistite podávacie valce.

64Po prvých 5 pracovných hodinách naolejujte klzné ložiská podávacích valcov, regulačné vreteno hrúbkovacieho stola a jeho uloženie. Pri ďalšom používaní každých 20 pracovných hodín. Hobľovacie nože Hobľovacie nože HSS nasadené vo výrobnom závode sú pripravené na prevádzku a správne nastavené. Bezpečnú prácu zaručujú iba naostrené a presne nastavené hobľovacie nože. Odporúčame: vždy majte na výmenu pripra- venú druhú novú súpravu hobľovacích nožov. Náhradné hobľovacie nože získate u svojho špecializovaného predajcu. Nasadenie hobľovacích nožov, obr. 16

Pri nasadzovaní majte na pamäti, že

• hrozí nebezpečenstvo poranenia prstov a rúk.

• treba vyčistiť upínaciu plochu v nožovom hriadeli a klinové lišty.

• • zbrúsené hobľovacie nože sú zbavené ole- ja.

• prebrúsené nože sa nasadzujú iba v súpra- vách.

• nasadenie hobľovacích nožov a klinových líšt treba vykonať podľa obrázku.

• nožový hriadeľ musí na oboch stranách za- končiť hobľovacie nože, nožové držiaky a klinové lišty.

• treba pevne utiahnuť všetky zvieracie skrut- ky (8,9 N/m). Pozor! Údaje o upevnení, presahu, hrúbke nožov, min. dĺžke upnutia a optimálnom uťahovacom momente upevňovacích skrutiek nožov sa mu- sia presne dodržať. Nastavenie hobľobvacích nožov, obr. 16 a,b,c

• Hobľovacie nože HSS sú vo výrobnom zá- vode nasadené a správne nastavené.

• V prípade potreby môžete nastavenie, podľa nižšie uvedeného opisu, vykonať znova ale- bo spresniť.

• Hobľovacie nože nastavte postupne jeden za druhým.

• Alternatívne nastavujte polohu hobľovacie- ho noža pomocou nastavovacích skrutiek, kým sa ostrie noža nedotkne oboch doko- nale zrovnaných dosiek (slúžia ako nastavo- vacia mierka), ktoré sú položené na výstup- nom stole.

• Nastavte vstupný stôl na zrovnávaciu výšku 2 mm.

• Otáčajte hobľovací hriadeľ, kým nebude nôž v maximálnej výške.

• Hobľovacie nože sú osadené na hlave na- stavovacích skrutiek v drážke hobľovacieho hriadeľa. Nechajte nože vyjsť proti doskám tým, že imbusovým kľúčom vyskrutkujete nastavovacie skrutky.

• Vyrovnajte nožový držiak a vykonajte opä- tovnú kontrolu polohy nožov.

• Kontrola nožov Položte zrovnanú dosku (= nastavovacia mier- ka) na výstupný stôl a označte polohu dosky. Ostrie noža má dosku posunúť x = 2 až 3 mm tým, že hobľovací hriadeľ rukou otočíte v sme- re ostria. Vykonajte túto kontrolu pri každom noži na strane obsluhy aj na druhej strane. Bez dôkladného nastavenia nie je možné presne zrovnávať.

• Vidlicovým kľúčom pevne utiahnite tlačné skrutky klinovej lišty. (8,9 N/m)

• Rovnakým spôsobom nastavte a zovrite všetky hobľovacie nože

• Po každej výmene nožov vykonajte skúšob- ný chod a potom dotiahnite tlačné skrutky. (8,9 N/m) Pred uvedením hobľovacieho hriadeľa do pre- vádzky treba skontrolovať, či sa postupovalo podľa vyššie uvedených pokynov. Pred zapnutím stroja treba dodržať všeobecné bezpečnostné pokyny. Brúsenie hobľovacích nožov Tupé hobľovacie nože zvyšujú nebezpečen- stvo úrazu, pracovný výkon už nie je zaručený. Hobľovacie nože prebrúste iba do výšky noža 16 mm. Rezný uhol nožov má mať hodnotu 40 ± 2 stupňov. Hobľovacie nože prineste na prebrúsenie do autorizovanej dielne alebo ich zašlite späť vý- robcovi. Scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen / BRD Hobľovacie nože: Plana 3.1c Súprava hobľovacích nožov HS 250:

Súprava obojstranných nožov 250:

Súprava nožových držiakov 250:

Plana 4.1c Súprava hobľovacích nožov HS 310:

Súprava hobľovacích nožov HW 310:

Súprava obojstranných nožov 310:

Súprava nožových držiakov 310:

Plana 6.1c Súprava hobľovacích nožov HS 410:

Servisné informácie Je potrebné dbať na to, že v prípade tohto vý- robku podliehajú nasledujúce diely bežnému pracovnému alebo prirodzenému opotrebe- niu, resp. sú nasledujúce diely považované za spotrebný materiál. Diely podliehajúce opotrebeniu:*, remeň venti- látora, uhlíky, hobľovačka čepele

• nie je bezpodmienečne obsiahnuté v objeme dodávky! Likvidácia a recyklácia Prístroj sa nachádza v obale za účelom zabrá- nenia poškodeniu pri transporte. Tento obal je vyrobený zo suroviny a tým pádom je ho mož- né znovu použiť alebo sa môže dať do zberu na recykláciu surovín. Prístroj a jeho príslu- šenstvo sa skladajú z rôznych materiálov, ako sú napr. kovy a plasty. Batérie neodstraňujte spolu s domovým odpadom, nehádžte ich do ohňa ani do vody. Batérie je potrebné zbierať, recyklovať alebo likvidovať ekologickým spô- sobom. Poškodené súčiastky odovzdajte na vhodnú likvidáciu špeciálneho odpadu. Infor- mujte sa v odbornej predajni alebo na miest- nych úradoch! Staré zariadenia nevyhadzujte do domové- ho odpadu! Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určené- mu zbernému stredisku. K tomu môže dôjsť napríklad vrátením pri nákupe podobného vý- robku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu z elektrických a elektronických zariadení. Neod- borné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpeč- ných látok, ktoré obsahuje odpad z elektric- kých a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírod- ných zdrojov. Informácie o zberných stredis- kách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zao- berajúcej sa likvidáciou odpadu, autorizované- ho úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho od- vozu odpadkov.

65Odstraňovanie porúch Porucha Možná príčina Náprava

1. Nepravidelná a prerušovaná

preprava pri hrúbkovacom hobľovaní Hrúbkovací stôl zanesený živicou, resp. nenaolejova- ný. Hrúbkovací stôl pravidelne čistite a striekajte (klzný sprej). To platí predovšetkým pri vlhkých drevách a drevách bohatých na živicu.

2. Odsadenie obrobku pri

zrovnávacom hobľovaní To možno odvodiť zo zle nastavených hobľovacích nožov Nastavenie hobľovacích nožov sa musí vykonávať veľmi opatrne, pomocou nastavovacej mierky.

3. Nepresnosť obrobku pri

zrovnávacom hobľovaní (dutý, vypuklý) Keď zrovnávacie stoly nestoja presne rovnobežne v dôsledku neodbornej prepravy a pod. Stroj nikdy nezdvíhajte za stoly. Nastavte tuhý zrovnávací stôl 1 mm nad teleso hobľovacieho hriadeľa a tiež rovnobežne j základovej doske. Elektrotechnické údržbové práce smie vykonávať iba kvalikovaný elektrikár! Pri likvidácii stroja sa musia dodržiavať miestne zákonné ustanovenia.
