Tuotetyyppi	Yhdistelmähöylä
Merkki	Scheppach
Malli	Plana 4.1c
Mitat (P x L x K)	1680 x 810 x 960 mm
Paino	334 kg
Syöttöjännite	230 V / 400 V (kolmivaiheinen)
Ottoteho (230/400 V)	3,2 kW / 3,6 kW
Antoteho (230/400 V)	2,4 kW / 2,9 kW
Nimellisvirta (230/400 V)	13,8 A / 5,25 A
Akselin maksiminopeus	4400 tr/min
Terien lukumäärä	4
Terätyyppi	20 x 410 x 3 mm (pikateräs tai kovametalli)
Höyläakselin halkaisija	95 mm (ilman teriä) / 93 mm (ilman teriä)
Syöttönopeus	6,5 m/min
Maksimi läpivientikorkeus	230 mm
Särmäyspöydän mitat (P x L)	820 x 420 mm
Höyläyspöydän mitat (P x L)	750 x 408 mm
Äänitehotaso (LWA)	106,2 dB(A)
Äänenpainetaso (LpA)	93,2 dB(A)
Päätoiminnot	Särmäys, höyläys, särmäys reunalla
Huolto ja puhdistus	Puhdista pöydät säännöllisesti hartsista, öljyä vetorullat 20 tunnin välein, tarkista hihnan kireys 40 tunnin välein
Turvallisuus	Moottorijarru (pysähdys < 10s), takaisinkytkentälaite, siltasuojus, hätäpysäytys
Varaosat ja korjattavuus	Terät (viite 3304200031), teräpidikkeet (viite 7902200602), kiilahihna saatavissa. Korjaukset pätevän sähköasentajan toimesta.
Yleistä	Kone yksityiskäyttöön, CE-merkintä, käyttötapa S1 (jatkuva). Imu tarpeen (suuaukon halkaisija 100 mm).

Usein kysytyt kysymykset - Plana 4.1c SCHEPPACH

Kuinka purkaa ja koota Plana 4.1c -höylä?

Tarkista, että toimitus on täydellinen: höylä, siltasuojus, särmäysopastin, 4 jalkaa, haarukka-avain, ohje. Asenna jalat rungon alle (Kuva 2) ja säädä pystysuoruus vatupassilla. Kiinnitä särmäysopastin (Kuva 3) ja siltasuojus (Kuva 4). Älä koskaan nosta konetta pöydistä.

Mitkä ovat perussäädöt särmäykselle?

Särmäystä varten säädä lastuamissyvyys 0–3 mm vivulla (5) sen jälkeen, kun olet löysännyt kahvaa (6). Käytä aina siltasuojusta. Reunasärmäyksessä paina kappale särmäysopastinta vasten ja työnnä se kohti akselia.

Kuinka vaihtaa särmäystilasta höyläystilaan?

Avaa särmäyspöytien lukitus poistamalla kaksi vipua (Kuva 9). Nosta pöydät, kunnes kuulet lukituksen (Kuva 9.1). Käännä lastunpoistaja ylös (Kuva 9.2). Säädä sitten höyläyspöydän korkeus käsipyörällä (11) ja lukitse vivulla (10).

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina kuulosuojaimia, hengityssuojainta ja suojalaseja. Älä koskaan särmää ilman siltasuojusta. Pidä lapset etäällä. Irrota kone verkosta ennen säätöjä tai huoltoa. Tarkista moottorijarru päivittäin (pysähtyy enintään 10 sekunnissa).

Kuinka vaihtaa ja säätää höylän terät?

Käytä täyttä teräsarjaa (viite 3304200031). Löysää kiinnitysruuvit, puhdista tukipinnat, aseta terä ja kiila. Säädä korkeus säätöruuveilla: käännä akselia, kunnes terä koskettaa kahta särmättyä lautaa ulostulopöydällä. Kiristä kiinnitysruuvit momenttiin 8,9 Nm.

Mitä tehdä, jos höylä ei toimi tai pysähtyy käytön aikana?

Tarkista sähköliitäntä ja sulake (16 A). Jos moottori pysähtyy, lämpösuoja on saattanut laueta: anna jäähtyä ja käynnistä uudelleen. Tarkista hihnan kireys (Kuva 12, 13). Jos syöttö on epätasaista, puhdista höyläyspöytä ja voitele se.

Kuinka liittää lastunimu?

Imusuulakkeen halkaisija on 100 mm. Liitä pölynimuri (ei sisälly toimitukseen) lastunpoistajaan. Ilmannopeuden on oltava vähintään 20 m/s ja alipaineen 1200 Pa. Käytä imua jatkuvasti työskentelyn aikana.

Mitkä ovat jäljellä olevat riskit ja kuinka minimoida ne?

Riskit: käsivamma pyörivän akselin takia, kappaleiden sinkoutuminen, pölyn hengittäminen, kuulovaurio. Minimoi ne käyttämällä siltasuojusta, särmäysopastinta, suojavarusteita (suojalasit, hengityssuojain, kuulosuojaimet). Työstä vain tervettä puuta. Älä koskaan laita käsiä suojuksen alle.

Kuinka huoltaa konetta säännöllisesti?

Puhdista pöydät hartsista jokaisen käytön jälkeen. Öljyä vetorullien laakerit ja säätömekanismi 20 tunnin välein. Tarkista hihnan kireys 40 tunnin välein ja vaihda tarvittaessa. Terät on teroitettava tai vaihdettava, kun niiden korkeus on 16 mm.

Mitkä ovat kulutusosat ja mistä niitä hankitaan?

Kulutusosat: käyttöhihna, hiiliharjat, höyläterät. Terät saatavana pikateräksenä tai kovametallina (viite 3304200031 käännettäville, 7302200603 kovametallille). Ota yhteyttä Scheppach-jälleenmyyjään tai huoltopalveluun.

KÄYTTÖOHJE Plana 4.1c SCHEPPACH

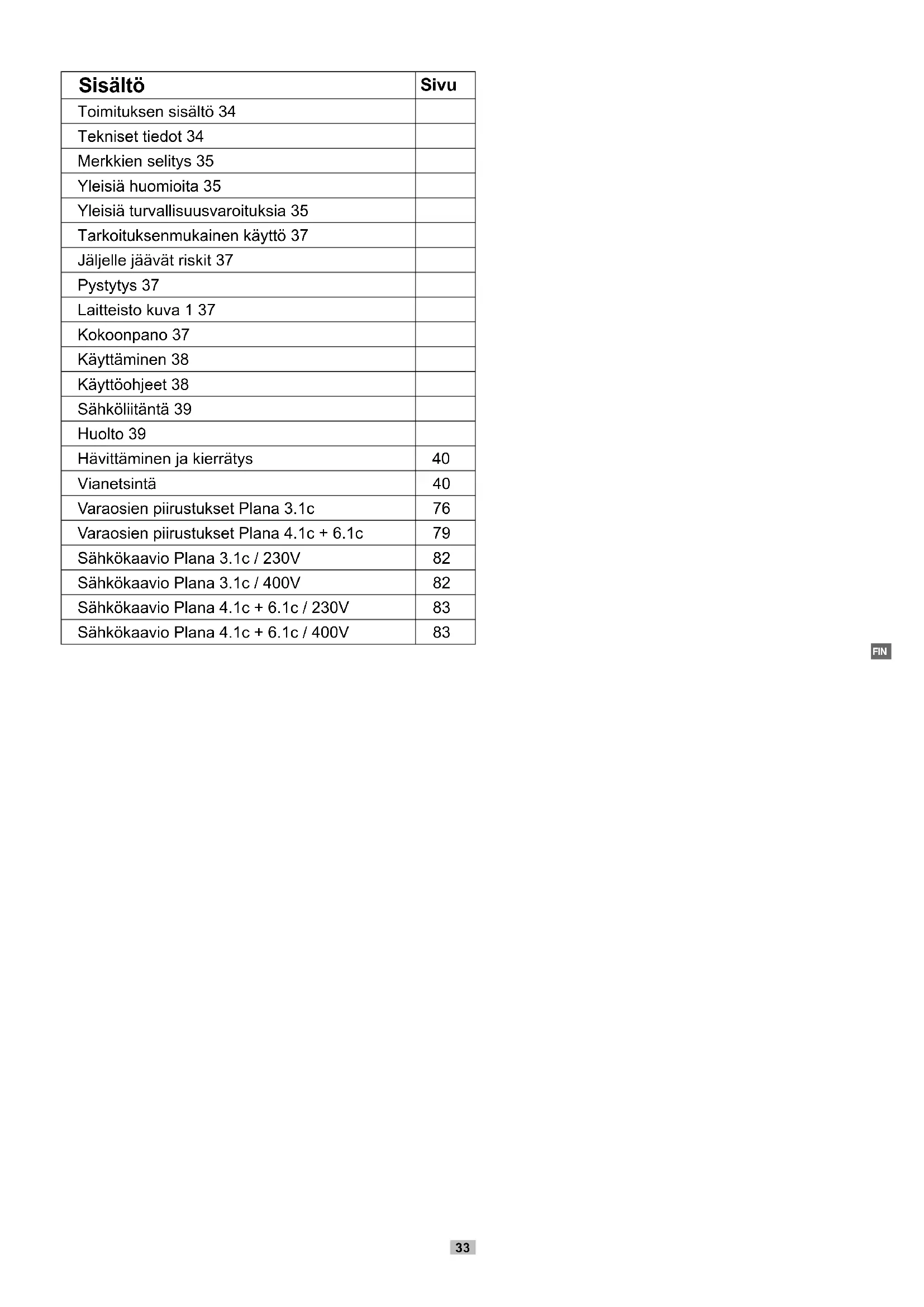

Sisälto	Sivu
Toimituksen sisälto 34
Teknisitet tiedot 34
Merkkien selitys 35
Yleisiä huomioita 35
Yleisiä turvallisuusvaroituksa 35
Tarkoituksenmukainen käytö 37
Jäljelle jävät riskit 37
Pystytys 37
Laitteisto kuva 1 37
Kokoonpano 37
Käytäminen 38
Käytöohjeet 38
Sähköliitäntä 39
Huolto 39
Hävittäminen ja kierrätys	40
Vianetsintä	40
Varaosien piirustukset Plana 3.1c	76
Varaosien piirustukset Plana 4.1c + 6.1c	79
Sähkökaavio Plana 3.1c / 230V	82
Sähkökaavio Plana 3.1c / 400V	82
Sähkökaavio Plana 4.1c + 6.1c / 230V	83
Sähkökaavio Plana 4.1c + 6.1c / 400V	83

Toimituksen sisälto

Höylakone

Leikkuuyksikon suoja

Saumaussuojus

4 pohjalevyä

Kusiokoloavaaja SW 5

Käytöohjeet

Tekniset tiedot

	250 310 410
Mitat P x L x K mm	1090x510x950 1605x630	x960 1680x810x960
Pöydän korkeus mm	830 850 850
Saumauspöytä P x L mm	525x256 780x320 820	x420
Tasohöyläyspöytä P x L mm	660x247 750x307 750	x408
maks. tasohöyläysken korkeus	180 220 230
Paino kg	176 292 334
Leikkuuysikkö	Ø 75x250 Ø 95x310 Ø	95x410
Leikkuuysikkö ø mm	Ø 73 Ø 93 Ø 93
Leikkausympyrä ø mm	Ø 75 Ø 93 Ø 93
Kierroksia maks. 1/min	4000 4400 4400
Höylän terien lukumäärä	3	4	4
Höylän terät	20x250x3	20x310x3	20x410x3
Syöttönopeus m/min	5,5	6,5	6,5
Ottoteho kW (230/400V)	2,3 / 2,3	2,5 / 2,5	3,2 / 3,6
Antoteho kW (230/400V)	1,7 / 1,9	2,0 / 2,1	2,4 / 2,9
Nimellisvirta A (230/400V)	10,9 / 4,05	9,3 / 4,2	13,8 / 5,25

Oikeus teknisin muutoksiin!

MELUTASOT

Äänitehotaso LWA EN ISO 3744:n mukaan	106.2 dB(A)
Epävarmuus K	3 dB(A)
Äänenpaine LDA EN ISO 11201:n mukaan	93.2 dB(A)
Epävarmuus K	3 dB(A)

Huomaa: Eritellyt änen tasot on märitetly käytäen standardisoitua testimenettelya ja voidaan käyttaa vertailtaessa erilaisia sahkölaiteita. Lisäksi naita arvoja voidaan käyttaa arvioitaessa etukäteen änen aiheuttamaa kuormitusta käytäjälle.

Varoitus! Riippuen tavasta jolla kaytat sahkötyokalua, todelliset arvot voivat vaildella esitetyistä. Ryhdy toimenpiteisiin suojatakesisi itsesi melulta. Ota huomioon koko tyoprossesi, toisin sanoen myos ajat jolloin sahkötyokalu

toimii ilman kuormitusta tai on pois pälta. Soveltuviin toimenpiteisiin kuuluu muun muassa sahkötyokalun ja lisäosien sānnöllinen huolto, saannölliset tauot sekä hyvä tyoprosessin suunnittelu.

Mainitut luvut ovat päästötaasoja eivätka välttamattä ole turvallisia tyoskentelytaasoja. Vaikka päästö- ja altistustasojen valillä on korrelaatio, tata ei voida luotettavasti käyttaa märittelyyn, vaaditaanko lisavarotoimenpiteita vai ei. Teki

jat, jotka vaikuttavat työvoiman varsinaiseen altistustasoon sisälävat työtilan omnaisuudet, muut melunlähteet jne. toisin sanoen muiden koneiden märän ja muiden viereisten prossien märän. Sallittu altistustaso voi myos vaihdella eri maiden valillä. Tämieto auttaa kuitenkin koneen kayttää arvioimaan paremn vaaroja ja riskejä

PÖLYPÄASTÖJAKOSKEVA TIEDONANTO

Polypäästöjen arvot, jotka on mitattu Tekni-sen puukomitean (the Technical Committee Wood) luoman "Periaatteet polypäästöjen mittauseen (pitoisuusrajat) puuntyostokoneista"

mukaan, ovat alle 2mg / m3 Tamarkoittaa, etta pysyvästi turvallista puupolyn TRK-kynnysarvon noudattamista, joka patee Saksan liittotasavallassa, voidaan pitaa selvana kun

sahkotyokalu on kytketty soveliaaseen poisto-yksikkoön,jonka virtausnopeus on vahintaan 20~m / s

Merkkien selitys

Käytä kuulosuojaimia!

Kun polya muodostuu, kayta hengityssuo-jainta!

Käytä suojalaseja!

Ennen käyttoönontoa lue käyttoöhje ja turvallisuohjeet ja noudata niita!

Olemme merkinneet
turvallisuuttasi koskevat
kohdat tassä käytöohjeessa tälla tunnuksella.

Yleisiä huomioita

Tarkista purkamisen jälkeen kaikki osat mahdollisten kuljetusvaurioiden varalta. Valitustapauksissa ilmoita toimittajalle valittomästi. Mitäan tämän ajan jälkeen tehtyä valituksa ei hyväksytä.
- Toimituksen taydellisyys tulee tarkistaa vastaanotettaessa.
Lue kaytloohje huolellisesti tutustuaksesi koneen kayttoon ennen ensimmästa kayttokertaa.
- Käytä ainoastaan alkuperäisia varusteita koskien tarvikkeita sekä kuluvia osia ja varaosia. Varaosia on saatavissa valtuutetulta jalleenmyjälta. Tilatessasi luettele osanumeromme sekä kojeen typpi ja valmistusvuosi.

Huomautus:

Voimassa olevan tuotevastuulain mukaan laitteen valmistaja ei vastaa laitteelle tai laitteesta aiheutuvista vahingoista, jotka johtuvat

• épääasianmukaisesta käytösta
• käytöohjeen noudattamatta jättämisetä
  valtuuttamattomien henkilioiden tekemistakorjauksista
• muiden kuin alkuperäisten varaosien käytösta
• märäysten vastaisista käytösta
• sahkömaaraysten ja VDE-maaraysten 0100, DIN 57113/VDE0113 noudattamatta jattäm-sesta.

Suosittelemme:

Lue käytöohjeteksti kokonaisuudessaan ennen koneen asennusta ja käytöönottoa. Käytöohjeen tarkoituksena on helpottaa koneeseen tutustumista ja sen märäystenmukaisten käytömahdollisuuksen hyödyntämista. Käytöohje sisälta tärkeita ohjeita koneen turvallisesta, asiantuntevasta ja taloudellisessta käytösta sekä siitä, miten välṭat vaaratilanteet, saastat korjauskustannuksissa, lyhennät

seisokkiaikoja ja parannat koneen toimintavarmuutta sekä pidennät sekstoikäa. Tämän käyttoohjeen sisälṭamien turvallisuusmaäräysten lisäksi on ehdottomasti noudatettava koneen käytösta sen käytömaassa voimassa olevia märäryksiä. Säilytä käyttoohje koneen lahellä muovitaskussa liaita ja kosudelta suojattuna. Jokaisen käytäjan tulee lukea käyttoohje ennen työn aloittamista ja noudattaa sitā huolellisesti. Koneella savat työs-kennellā vain sen käytöön opastetut henkilöt, jotka tuntevat sihen liittyvat vaarat. Vaadittuja vahimmaisikarajoja on noudatettava. Tämän käyttoohjeen sisälṭamien turvallisuusohjeiden ja Oman maasi erityissännösten lisäksi tulee noudattaa yleisesti tunnustetuja tekniä säantöja puuntyostokoneiden käytösta.

Olemme merkinneet turvallisuuttasi koskevat kohdat tassä käyttoohjeessa tälla tunnuksella

Yleisiä turvallisuusvaroituksia

VAROITUS! Kayttäessä sahkötyokaluja perus turvallisuusvarotoimenpiteita, alla luetellut mukaan lukien, tulee aina noudattaa paloriskin, sahköiskun ja henkilövahinkojen välttämiseksi. Lue kaikki namā ohjeet ennen tämän koneen kayttamista ja talleta namā ohjeet.

1. Pidä työskentelyalue puhtaana

• Sotkuiset alueet ja työpydät kerjävävat vahinkoja.
  Varmista, etta liitantajho tei haitta tyoskentelya ja aiheuta kompastumista

2. Harkitse työskentelyalueen ympäristöä

• Alä altista sahkötyokaluja sateelle. Alä käytä sahkötyokaluja koskeissa tai marissä olosuheissa. Pidä työskestelyalue hyvin valaistuna. Alä käytä sahkötyokaluja palavien nesteiden tai kaasujen lasnä ollessa.

3. Suojaa sahköiskulta

• Ehkäise kehon kosketus maadoitettuihin pintoihin (esim. johtoinh, jähdyttimiin, erilaisin jähdytyslaitteistoihin).

4. Pidä lapset poissa

• Alä anna vierailijoiden koskea tyokaluihin tai jatkojohtoon. Kaikki vierailijat tu-lee pitä poissa tyoskentelyalueelta.

5. Varastoi ylimaaaraiset tyokalut

• Tyokalut, jotka eivat ole käytössä, tulisi varastoida kuivassa, korkealuokkaisessa tai lukitussa paikassa lasten ulottumattomissa.

6. Älä käytä työkalua väkisin

• Se tekee tehtävansä paremmin ja turvalisemmin sille tarkoitetulla nopeudella.

7. Käytä oikeaa työkalua

• Alä pakota pieniä tyokaluja tekemään isoille tyokaluille tarkoitettuja toita. Alä käytä' tyokaluja tarkoituksiin, joihin ne

eivat sovellu, esimeriksi alä käytä pyö-rosahaa puunoksien tai halkojen katkaisemiseen.

8. Pukeudu asianmukaisesti

• Alä kaytā väljiä vaatteita tai koruja. Ne voivat tartua likkuviin osin. Kaytā hius-suojaa, joka pitäa kurissa pitkat hiukset.
• Alä kaytä hanskoja työskennellessäti tällä koneella

9. Käytä suojalaseja

• Käytä myös kasvo- tai polysuojaa mikäli leikkuutoiminto on polyinen.

10. Alä käytä liitantäjohtoa vaärin

• Alä koskaan kanna tyokaluja liitantajoh-dolla tai kiskaise sitā pistorasiasta. Pidä johto poissa kuumuudesta, öljystä ja terävista reunoista.

11. Turvaa työ

Käytä kirstiinta tai ruuvipuristinta tyokappaleen paikoillaan pitamiseksi. Se on turvallisempaa kuin kaden kayttäinen ja se vapauttaa molemmat kdet kayttamaan tyokalua.

12. Älä kurkottele

• Pida kunnon jalansija ja tasapaino aina.

13. Pidä tyokalut kunnossa tyokalut huo- lella

• Pida tyokalut terävinä ja puhtaina pa-remman ja turvallisemman tyosuorituk-sen saavuttamiseksi. Noudata voitelemiseen ja lisavarusteiden vaihtamseen annettuja ohjeita. Tarkista tyokaljen liiantäjohndot saannollisesti ja mikäne ovat vauroituneita, korjauta ne valtuute-tussa huoltopalvelussa. Tarkista jatko-johndot saannollisesti ja vaihda mikäne ovat vauroituneita. Pida kdet kuivina, puhtaina ja oljytöminä ja rasvattomina.

14. Kytke tyokalut pois pälättä

• Silloin kun ne eivat ole käytössa, ennen hʊltoa ja vaihdettaessa lisāvarusteita, kuten teri, kärkiä ja leikkureita.

15. Poista saatəavaimet ja jakoavaimet

• Ota tavaksi tarkistaa, etta avaimet ja saatovaimet on poistetu tyokalusta ennen sen kaynnistamista.

16. Välta tarkoituksetonta käynnistämista

• Alä kanna pistorasiaan kytketty tyokalua sormi katkaisimella. Varmista, etta katkaisin on pois pälta kun kytket tyokalun pistorasiaan.
• Alä koskaan jatä kännissä olevaa työkalua valvomatta. Ennen kuin lahdet työpisteestä kytke työkalu pois paälta.

17. Jatkojohdot ulkokaytossa

Kun tyokalua kaytetaa ulkona, kayta ainoastaan ulkokaytto narkoitettuja ja siten merkittyj jatkojohtoja.

18. Ole valppana

• Katso mitä teet. Käytä maalaisjärkea.
  Alä käytä tyokalua vasyneena.
• Alä kaytä konetta huumeiden, alkoholin tai minkään läkkeiden vaikutuksen alaisena. Tiedosta, etta läkitys saattaa muuttaa toimintaasi.

19. Tarkista vauroituneet osat

• Ennen koneen enempaa kaytttoa tulee suojalaite tai muu vauroitunut osa tarkistaa huolella, jotta saadaan selville toimiiko se kunnolla ja hoitaa sille märirellyn tehtavan. Tarkista likkuvien osien asettuminen ja yhdistaminen, osien rikkoutuminen, asennus ja muu kunto, joka saattaa vaikuttaa koneen toimintaan. Valtuutetun huoltolikkeen tulee korjata kunnolla tai vaihtaa suojalaite tai muu vauroitunut osa, ellemuuta ole osoitettu toisaalla tassä kayttöohjeessa. Vaildata vialiset kytkimet valtuutetussa huoltolikkeessa.

Alä kaytä tyokalua mikäli kytkin ei käynistä tai sammuta sitä.

20. Varoitus

• Muun kuin tassä käytöohjeesta tai Einhell-kuvastossa suositeltujen lisavarusteiden käytö saattaa aiheuttaa henkilövahinkojen riskin.

21. Korjauta tyokalusi ammattilaisella

Täm sahkolaitteen saa asianmukaisen sahkolaitteiden korjausmaaraysten mukaisesti suorittaa ainoastaan ammattilaset, muutoin kayttajalle saattaa koitua huomattavaa vaara.

22. Kytke polynpoistolaite

Aina kun polynpoinstolaitteen kytkeminen on mahdollista, varmista, etta se kytke-taan ja sita kaytetaan.

Muut turvallisuusohjeet

Alä kayta tylsi teria. Takapotkun riski. Leikkuriysikkö tulee suojata kunnolla.
Kayta tyontkeppia hylätaksesi pieni tyokappaleita. Ole erityisen varovainen hylatessasi kapeita tyokappaleita. Saattaa olla tarpeen kayttta vaihtoehtoisia puristuslaitteita tai jousikuormitetuja kansia turvallisen tyoskentelyn takaamiseksi.

Kone ei sovellu huulosten leikkaamiseen. Takapotkusuoja ja syottorulla tuee tarkistaasannollisesti. Koneet, joihin voidaan sovittaa sahanpurun poistaja ja poistotuuletin, tuee kytkea kyseisin laitteisin. Kaytety materialiaala saattaa vaikuttaa negatiiviseti muodostuvaan polyyn.

Kone on suunniteltu yksinomaan puun ja sa mankaltaisten materiaalien leikkaamiseen. Terä tulee vaihtaa valittomästi kun se on kulunut 5% .

Mikäli tyontökeppi e i kaytätä, vakavan vaar ran riski saattaa muodostua. Tyontökeppi tu-lee aina sailyttä koneen vasemmalla puolella olevassa paikassa, kun sitä e kaytätä.

Pienten tyontokappaleiden syottaminen kasin aiheuttaa suuremman riskin. Noudata aina valmistajan ohjeita tyontokepin kaytosta.

Mikali suojakannet, syottopoyta tai verkko on vaarin assetetu, ne saattavat aiheuttaa hallitsemattomia tilanteita. Vauroituneet tai likaiset tyokappaleet saattavat aiheuttaa vaaran. Ala koskaan kayta koneessa metalliosia tai mitaan materiaaleja, jotka voivat aiheuttaa hajoamien tai pirstoutumisen.

Loukkaantumisvaara! Leikataksesi pitkia tyokappaleita, aseta ne aina siirrettavalle poydalle tai vastaavalle tukialustalle. Muutoin on vaara, etta menetat tyokappaleen hallinnan. Kone soveltu ainoastaan hoylamiseen ja ta-sohoylaykseen.

Käytä soveltuvia sujavaatteita työskennellesäsi koneella.

• kuulosuojaimet estavat kuulon vauroitumista,
• hengityssuoaj estäa vaarallisten polyhinkkausten hengittämisen,
• turvakasineet estavat teravien reunojen ja terien aiheuttamat vammat,
• suojalasite estavat lentavien osien aiheuttamat silmavammat.

On välttamöntä, etta seuraavia tilanteita valtetäan aina: Leikkuuoperation annenaikainen keskeyttäminen (höyläys, joka ei jatku kokoyokappaleen pituudelta, epasäannollisten puukappaleiden höyläys, jotka eivat ole tasaisesti syötttopöydälla). Kone on suunniteltu ainoastaan kotitalouskayttoon. Koneen käytäminen ammatti- tai yritskayttoon on kiellettya. Jäljelle jaäväriski: Pidä mielessa, etta aina on olemassa muita mahdollisia koneen käyttoon liittyvä vaaroja, vaikka noudattaisit kaikkia turvallisuusmaarayksiä. Noudattamala naïta ohjeita ja olemalla huolellinen konetta käyttaessävi vähennat loukkaantumisvaaraa ja koneen vaurioitumisvaaraa. Erityiset vaarat:

Koneen osien tai tyokappaleiden aiheuttamat sormi- ja käsivammat, esim. vaihdettaessa hoylan teraa
Sahkoiskun vaara kaytetaessa liitantajohtoja, jotka eivat ole standardien mukaisia
- Kosketus avoimien sahkokomponenttien johtaviin osiin
- Kuulovammat mikali tyoskennellän pitkiä aikoja ilman kuulosuojaimia
- Haitalliset sahanpolypäastot mikäli polynpoistolaitetta ei käyteta. Vaikka kaikkia turvallisuusvarotoimia noudatetaan, on vaaran mahdollisuus silti olemassa.

Tärkeä! Mikäli verkkoliitäntä on huonokuntoinen, on olemassa oikosulun vaara konetta käynistettäessä. Tämä saattaa myös vaikuttaa muihin toimintoihin (esim. merkkivalojen sytymiseen). Mikäli verkkoliitannässä on vikaa, (maks. impedanssi < 0.105 Ω), ota yhteys sähkon toimittajaasi nuvojen ja tiedon saami-seksi.

Mikali tera on kiinnitety ja sijoitetu vaärin, se saattaa singota irdi, mikä saattaa aiheuttaa vaaraa. Siksi ennen käyttoa varmista, etta tera on oikein kiinnitety ja saadetty käyttohjeiden mukaan. Kaikki teraakselin osat, joita ei käytetä hóyläamiseen, on suojattava.

Tarkista kone ja suorita vaaditut huoltotoimenpiteet aina ennen koneen kaynnistamista. Tarkista erityisesti kaikki takapotkusuojan osat ja syoton vetoakselit.

Varmista, etta polynpoistolaite ja -kerain ovat kytkettyna ja etta niita kaytetaan oikein. Varmista, etta polynpoistolaite on soveltuva. Hien no sahanpuru ei saata olla Haitallista ainoastaan terveydelle, vaan tietyissa olosuheissa se voi myos olla rajahdysaltista. Sammuta kone aina ja irrota verkkolitantajohto ennen mitaan saatjai tai assetuten muutosta. Sahanpuru saattaa aiheuttaa terveysvaaroja.

Pida namā turvallisuusohjeet varmassa tallessa.

Varoitus! Tamä sahkötyokalu tuottaa käytö n aikana sahkömagneettisen kentän. Tamä kenttä voi märatyissä olosuhteissa heikentää aktivisten tai passivisten läketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran valttämiseksi suosittelemme henkilöitä, joilla on läketieteellinen implantti, neuvottelemaan läkarinsä ja implantin valmistajan kanssa, ennen kuin he käytävat sahkötyokalua.

Tarkoituksenmukainen käytto

• Saumaus- ja tasohöyläkone on rakennettu yksinomaan puun tyostämseen käyttaen tarjolla olevia tyokaluja ja lisavarusteita. Metallisia tyokappaleita ei saa tyostäa.
  Kone noudatta soveltuvia EY:n konesaannoksiä
  Kone on suunniteltu jatkuvaan kayttönn kayttöyypille S1.
  Kaikki koneen turvallisuusvaara-ilmoitukset tulee olla huomattavissa.
  Kaikki koneen turvallisuusvaara-ilmoitukset on pidettävä tãysin luettavassa kunnossa.
  Kun konetta kaytetaan suljetussa huoneessa, poistoysikon tulee olla kyktetynnä.
  Käytä poistoyksikköa poistaaksesi lastuja tai sahanpurua. Virtausnopeuden laitteen

kytkoskappaleessa tulee olla 20m / s .Alipaine 1200 Pa.

Liikitoiminnallisella alueella tyoskenneltaaessa polynkerainta tulee kayttta. Ala sammuta tai poista polynpointoyksikkok a koneen ollessa kaynnissa.
Käytä konetta ainoastaan teknisesti moit teettomassa kunnossa, käytä sita myos sen käyttötarkoitukseen turballisella tavalla ja ollen tietoinen vaaroista, käyttohjeita noudattaen! Erityisesti turvallisuuteen vaikuttavat puutteet tulee poistaa valittomast!
- Valmistajan turvallisuutta, työskentelyä ja huoltoa koskevia märäryksiä sekä Teknisissä tiedoissa märitettyä mittoja tulee noudattaa.

• Asianmukaisia vahinkojen estomäräyksiä ja muita laajalti tunnustetuja turvallisuusmaäräyksiä tuee noudattaa
• Konetta saa käyttaa, huoltaa ja korjata ainostaaan ammattitaitoinen henkilökunta, joka tuntee sen ja sen vaarat. Luvattomat muutokset koneeseen mitäöivat valmistajan tästa johtuvien vahinkojen vastuun.
• Konetta saa käyttilä ainoastaan valmistajan alkuperäisten varaosien ja työkalujen kera.
• Muunlainen käytö katsotaan tarkoituksenmukaisettomaksi. Valmistaja ei ole vastuussa tästa johtuvista vahingoista, riski on yksinomaan käytäjan.

Jäljelle jaävät riskit

• kone on valmistetu uusimman tekologian ja hyväksyttyen turvallisuusmaäräysten mukaisesti. Tastahuolimatta yksittäisia muita vaaroja voi esiintyä tyoskenneltäessä: Sormien ja käsien vammutumisvaara pyörivastä leikkuuyksikostä vaäränlaisen tyokappaleen kasittelyn aikana. Alaskoan kurota kasilläsi leikkuuyksikon suojan alle kun ohjaat tyokappaletta! Alveda tyokappaletta takaisin suojaamattoman leikkuuyksikon ylitse.
  Vammoja, jotka syntyvät työkappaleen tyontyessä ulos vaäränlaisen asennuksen

tai kayton aikana, kuten tyoskenneltaaessaalman suojusta.
- Terveysriski puupolysta ja lastuista.
Varmista, etta kaytathenkiloktohaisia suojarusteita kuten silmasuojaimia ja polymaskia. Kayta polynpoistoyksikko!
- Terveysriski melusta työskentelyn aikana, sallittu melutaso ylittyy. Varmista, etta käytät henkilökohtaisia suojavarusteita kuten kuulosuojaimia.
Sahkovaarat kaytettaaessa sopimattiomaa sahkoliitantojja
- Tyostä ainoastaan valikoitua puuta ilman

epataydellisyyksiä kuten: ryhmyt, poikittaiset halkeamat, pintahalkeamat, vierasesineet (naulat, ruuvit). Vioittunut puu muodostaa riskin tyoskentelyn aikana. Lisaki, kaikista toimenpisteista huolimatta, muita riskejä, jotka eivat ole itsestaan selviä, voi esintyä. Muut riskit voidaan minimoida noudattamalla turvallisuustiedotteita sekä kayttöohjetta kokonaisuudessaan.

• Syöttömekanismin aiheuttama sisäänveto-/tarttumisvaara.
• Tyokappaleen ulossyöton aiheuttama litistymisvaara.

Pystytys

Valmistele työkentelyalue, jossa sahkötyokalua kaytetäan. Tee riittävasti tilaa niin, etta turvallinen ja keskeytymatön työkently on

taattu. Sähkötyokalu on suunniteltu työskente lyyn suljetuisa tiloissa, ja se täytyy pystytät asaiselle, vakaaille pinnalle vakaaseen asen-

toon.

Koneen asentaminen tasaiselle, kovalle betonilattiale ennen kayttoa.

Laitteisto kuva 1

1. Kiinteä saumauspöytä
2. Säedettäva saumauspöytä
3. Saumaussuojus
4. Leikkuuyksikon suojus

5. Poydan sātovipu

6. Tasohöylän lukituskahva

7. Syottajan lukitusvipu
8. Poistokoppa
9. Pöydän lukitusjärestelma

10. Tasohoylan poydan kirstin

11. Korkeudensaatopyorä

12. Saumauspöydän korkeudensaatokah-vat
13. Päälle-/pois-kytkin

Kokoonpano

Pakkaussyista hóylä ei ole kokonaan koottu.

Höylä ei saa nostaa saumauspöydista!

Pohjalevyjen kiinnitys ja saatkuva 2

Kiinnitta 4 pohjalevyä kehkyksen pohjaan.
Kiristä keyesti kuusiomuttereita käsin.

Tasapainottaaksesi epatasaisien pinnan, lyya ukkomuttereita ja kaannpohjalevyja saaan tai ulos tarpeen mukaan.

Kiristä lukkomutteri uudelleen.

Varoitus!

Varmista, etta tasaat koneen käytämällävatupassia.

Saumaussuojuksen kiinnittäminen kuva 3.1

Aseta saumaussuojus (3) uraan ja kirista se kiristinvivulla (A)

Saumaussuojuksen saataminen kuvat 3.0, 3.1

1. Löysää kirstinvipu (B).
2. Kayttaen suorakulmaa märirä saumaussöydän 90^ kulma pysäytyspinnalle,
3. kiristä kirstinvipu (B).
4. Löysää lukkomutteri, säädä suojus sylinteriruuvilla (C).
5. Kiristä lukkomutteri uudelleen.

Varoitus!

Saumaussuojus tulee aina kiinnittäa kunnolla.

Kiristys suoritetaan kiristyvivuilla (A + B) kuva 3.1.

Leikkuuyksikon suojan kiinnittaminen kuva 4

Kiinnitä ja kiristä leikkuuyksikon suoja saumauspöydän sivuun 2 kuusiokoloruuvilla.

Leikkuuyksikon suoja voidaan kaantaa pois ilman tyokaluja vetamalla nostovarren vipu ylos, kaantamalla leikkuuyksikon suoja poisa tyontamalla nostovarren vipu uudelleen alas.

Plana 4.1 ja 6.1 varten kuvat 12, 12.1

1. Löysää 1 upotettu ruuvi (M) takapaneelin molemmin puolin,
2. nosta takapaneelia kevestyi ja ota se pois.
3. Loyssa lukkomutteri (K), kirista hihna käantamalla kuusioruuvia (L), kirista lukkomutteri uudulleen.
4. Aseta takapaneeli ja kiristä se uudelleen 2 upotetulla ruuvilla

Plana 3.1 varten kuvat 13, 13.1

1. Poista 6 upotettua ruuvia takapaneelin vasemmalta ja oikealta puolelta.

2. Löysää 4 asennusruuvia (M) moottorista.

3. Käytä puista lautaa vipuna moottorin ja vaipan valissä kiristämseen.

4. Kirista 4 asennusruuvia uudelleen.

5. Tarkista hihn nan kireys kiristamisen jälkeen.

6. Kiinnitta takapaneeli takaisin.

Käytäminen

Ennen käytöä ole selvilla turvallisuustiedotteista. Kaikki turva- ja lisavarusteet tulee olla kiinnitetyina.

Suorita työ, kuten osien vaihto, saatäminen, mittaaminen ja puhdistaminen ainoastaan kun moottori on sammutetu.

Irrota verkkovirtapistoke!

Moottorin jarru:

Ennen käytöa testaa pysähtymisaika, sen tulisi olla alle 10 s.

Käytännon esimerkki - viimeistely kuvat 5 +6

Varoitus! Alä koskaan työskentele saumaajalla ilman leikkuuyksikön suojsta.

Saumaustyö - nousu kuva 7

Saumaustyön aikana, nousu voidaan säätäa 0-3 mm:STA poydan saatovivun avulla (5).

Varoitus! Looysaakukituskahva (6) ensin kun saadat, saada nousu steikolla (D) poydan saatovivulla ja kirista uudelleen lugituskahva (6).

Tyokappaleilla, jotka ovat pidempiä kuin lastaus- ja purkupoyta, tulee kayttaa apuvaunua (erikoisisavaruste) tai muuta vastaavaa.

Tasohoylan kokoonpano Kuvat 9.0, 9.1, 9.2.

Vaihtaminen viimeistelysta tasohoylakyseen Avaa saumauspoydan lukitusvipu molemmilta puolita ja poista molemmat dostovarren vivut kuva 9 (9).

Työnnä molemmat pydät ylös kahvoista kuva 9 (12) kunnes salpa kuva 9.1 (E) napsahtaa paikalleen.

Pyöräytä ulostulokuomua lastujen varalta (8) ylöspain kunnes se napsahtaa paikalleen joustavalla U-pultilla kuva 9.2 (F).

Puristaminen voi sen jälkeen tapahtua yhdesssä puristusyksikon kanssa.

Tasohöyläys - pöydän saätäminen kuva 10

Tasohöylapöytä voidaan korkeussaatä kasi-pyörälä (11) ja sen liikkumattomuus varmistetaan tasohöylän kiristimellä (10)

Integroitu sijaintinaytt (G) nayttaa akon korkeeden.

Yksi kierros vastaa 2 mm.

Pidä aina tasohöyläpytä sekä saumaspöydāt puhtaana pihkasta.

Asteikon saataminen hoylamisen aikana kuva 10

Mikali epatasaisuutta esintyy, asteikkoa (G) voidaan saataa. Tata varten loysaa molemmat asennusruvit, tasaa asteikkoa tarkasti ja kiriista molemmat ruuvit uudelleen.

Automaattinen syottjatasohylyastoiminto kuva 11

Automaattinen sytto kyktaaan paalle ja pois syoton lukitusvivulla (7).

Ylhaa-asento = paalaa

Alhaalla-asento = pysäytys

Kun syötto on kytketty pälle, puu syötetaa automaattisesti sisään ja tuloksena on tarkka ja tasainen pinta.

Viimeistelyn aikana on suositeltavaa sammuttaa syott.

Syöttö voidaan myös sammuttaa turvallisuus syistä.

Moottorin v-hihnan kireys

Varoitus! Irrota aina verkkovirtapistoke kai-kenlaisten osien vaihto- ja saatotoden ajaksi.

Kiristä v-hihna uudelleen 3 tunnin jälkeen ensimmäisella käytökerralla. Hihnan kireys pitäa myös tarkistaa saannöllisesti 40 käytötunnin jälkeen ja, mikäli tarpeen, kiristäa uudelleen.

Saumaustyö - leikkuuyksikon suojus kuva 5

Viimeisteltäessä leveydeltään korkeintaan 100 mm tyokappaletta, leikkuuyksikon suojksen tulee suojata sitä ylhaälta. Mikäli tyokappale on leveampi kuin 100mm aseta leikkuuyksi

kön suojuksen suojakisko työkappaleen leve-teen. Varmista, etta asetat kammen kaikki viisi sormea yhdessä ja ojennettuna työkappaleen paalle.

1 Saumaussuojus
2 Leikkuuyksikon suojus

Saumaus, kuva 6

Käytä tata menettelya varten saumaussuojaa.
Aseta leikkuuyksikon suojus saumauspöydalle ja aseta sujakisko tyokappaleen leveyteen.

Paina tyokappale hóylayssuojaa vasten ja ohjaa se leikkuuyksikon yli molemmin kasin. Heti kun lauta yltäar tarpeeks pitkalle purkupoydäle, aseta vasen katesi sen paalte ja paina se leikkurin ylle pysahtymattä

Saumaustyö -lastujen poistaminen kuva 8

Saumaustyön aikana saumaspöytä tulee ollukittuna.

Poistoletku tulee olla kiinnitetynä poistikoppen.

Poisto voidaan suorittaa yhdessa poistoykso kon kanssa (erikoislisavaruste).

Poistoaukon halkaisija - 100 mm

Käytöohjeet

■ KONEEN KOKOONPANO JA SÄÄTÄMINEN

• Suorita työt kuten osien vaihto, saatäminen, mittaaminen ja puhdistus ainoastaan moottorin ollessa sammutettuna. Irrota verkkovirtapistoke ja odota pyörivien osien pysähtymista.

HOYLÄAMINEN JA SAUMAUSTYÖ

Leikkuuyksikon enimmäiskierrosluku on 4000 1/min
Leikkuuyksikkö on valmistetu DIN EN 847-1-standardin mukaisesti.
- Aloita prosessointi vasta kun taydet kierrokset on saavutettu.
- Pida koneen työskentelyalue puhtaana lastuista ja puujäteestä.
Kayta poistoyksikkoo poistaaksesi lastut ja puupolyn. Virtausnopeus virtausaukossa tu-lee olla 20m / s

• Kaikki suoja- ja turvavarusteet tulee kiinnittaa uudelseen valittomasti korjausten ja huollon suorittamisen jälkeen.
  Vaihda vialiset hoylan terat (virheelliset tai vastaavat) valittomasti. Katso terien vaita-minen!

• Työskeinte ainoastaan teroitetuilla höylän terillä. Tylsät höylän terät lisäävät takaiskun vaaraa.
  Höyläys: Syöta työkappaleen paksumpi pää edellä, koverrettu puoli alaspain. Koneeseen maks. 2 työkappaletta kerrallaan, syöto molempien ulommasta reunasta.

• Tyostettäessä pidempä kappaleita (pidempi kuin lastauspöytä) käytä apuvaunuja (erikoislisävaruste).

• Tarkista palautuksenestojärestelmän toimivuus ennen jokaista työvaihetta. Koukkujen kärkien tulee olla terävat.

• Kaikki suoja- ja turvallisuustiedotteet tulee kiinnittaa uudelleen valittomasti korjausten ja huollon paattamisen jälleen.

Viimeistely: Viimeisteltäessä leveydeltään korkeintaan 100 mm tyokappaletta, leikkuuyksikon suojuksen tulee suojata tyokappaletta ja leikkuuyksikköä yhälä. Mikäli tyokappale on leveampi kuin 100 mm, aseta leikkuuyksikon suojuksen sujakisko tyokappaleen leveyeen. Varmista, etta asetat kammen kaikki viisi sormea yhdessä ja ojennettuna tyokappaleen pääle.
- Saumaus: Työkappale on asetetu saumaussuojaa vasten. Aseta leikkuuyksikon suojuksen suojakisko työkappaleen leveyteen ja aseta se pöydälle.

Viimeistely ja pienten lapileikkausten (säleiden) saumaus: Viimeistelyn aikana tyokappaletta tyonneta an eteenpain kasin, jotka ovat tasaisesti sita vasten, kuten myos tyokappaleet, joden leveys on korkeintaan 100mm . Saumauksen aikana tyokappaletta tyonnetaan stopparia vasten molemmin kasin, nyrkit suljettuina, ja tyonnetaan eteenpain. suojus on suojusta vasten ja tyokappaleen paallä.
Lyhyiden tyokappaleiden viimeistely ja sau

maus (min. pituus 150~mm ): Viimeistelyn aikana tyokappaletta painetaan lastauspoytaan tasaisella kadella ja tyonnetaan eteenpain tyontopalikalla, jota ohjaa oikea kasi. Vasen kasi liukuu suojuksen yli. Heti kun tyokappale on purkupoydallä, vasen kasi siirtyy painamaan purkupoydalle. saumauksen aikana tyokappaletta painetaan suojusta ja poytäa vasten vasemmalla kadellä, nyrkki suljettuna, ja tyonnetaan eteenpain tyontopalikalla

Uurtaminen tai sarmääminen: Tyokappale asetetaan saumaussuojsta vasten. Aseta leikkuuyksikon suojuksen suojakisko tyokappaleen leveyteen ja aseta se pöydälle. Tyokappaletta painetaan suojusta ja purkupöytäa vasten vasemmalla kädellä, nyrkki suljettuna, ja työnnetään eteenpain suljetulla oikealla kädellä.
- Varoitus! Äla koskaan työskentele saumaajalla ilman leikkuuyksikon suojusta.

Sahkoliitä

Tarkista verkkolilitantakaapelit. Alä käytä vialisia kaapeleita. Katso Sahkolitäntä.
- Huomioi moottorin ja tyokalujen pyorimissunta, katso Höylakoneen sahkoliitantä.
Ainoastaan ammattilaiset savat suorittaa sähkoliitann ansennukset, korjaukset ja huollon.
- Sammuta kone ratkaistessasi ongelmia. Irrota verkkovirtapistoke.
- Sammuta moottori poistuessasi tyoskentelyalueelta. Irrota verkkovirtapistoke.
- Irrota kone kaikista ulkoisista virtalähteistä pientenkin sijainnin muutosten vuoksi! Liitä kone uudelleen verkkovirtaan ennen käytöä!

Liitä kone verkkovirtaan CEE-pistokkeella, syottjohto tulee olla suojattu 16 A:IIa.

Paina kayttokytkimen vihreaa nappia, leikkuu-yksikkö kaynnistyy (kuva 14).

Sammuttaaksesi sen paina punaista nappia leikkuuyksikkö sammuu 10 sisällä.

Pyörimissuunnan vaihtaminen

Liitettäessä kone sahköverkkoon tai muutettaessa sen sijaintia, pyörimissunta tulee tarkistaa. Napaisuutta tulee vaihtaa, mielelläan ruuvimeisseliä käytämällä (koneen pistoke kuva 15).

Asennettu sahkömoottori on kytketty ja toimintakuntoinen. Liitä noudattaa asiaankuluvia VDE- ja DIN-maarayksiä. Asiakkaan verkkolitiannän sekä käytetyn jatkojhodon tulee noudattaa naita märayksiä tai paikallisia

EVU-märäyksia.

Käytön kestoika / käyttomärä

Sähkömoottori on käytötypille S1 jatkuvaan käytöön.

Ylikuormitustapauksessa moottori sammuttaa itsensä, koska kämitermostaatti on integroitu moottorin rakenteeseen. Jaahdytsajan jälkeen (aika vailhtelee) moottori voidaan käynistää uudelleen.

Vaaralliset sahkölitannat

Sahkölitännöissä esiintyy usein eristysvaurioita.

Mahdolliset syyt:

• Puristusjalkia kun liitantöja ohjataan ikkunoiden tai ovien lapi
• Liitannan asiaankuulumattoman yhdistamisen tai ohjaamisen aiheuttamat sykkyrat
  Viiltoja jotka johtuvat liitannyn yliajamisesta
• Eristysvaurio vedettäessä pois pistorasiasta
  Vanhan eristeen aiheuttamat repeamat. Tallaisia vaarallisia sahkollitantoja ei saa kayttaa ja ne ovat hengenvaarallisia johtuen eristevauriosta.

Tarkasta sahkoliitannat saannollisesti vaurioden varalta. Varmista, etta liitanta e ole kytketty verkkovirtaan tarkastettaessa. Sahkoliitantoen tulee noudattaa asiaankuuluvia VDE- ja DIN-maarayksiä tai paikallisia EVE-maarayksiä. Kytta ainoastaan liitantojä, joissa on merkinta H 07 RN. Typpimerkinnan painatus liitantaan on laissa.

Jatkojohtoen, jotka ovat korkeintaan 25 m pi-tuudeltaan, tuee olla poikkipinta-alaltaan 1.5 mm²; yli 25 m pituisilla se tuee olla vahintaan

2.5 mm².

Verkkoliitänta on suojattu oikosulkuja vastaan 16 A viivesulakkeella.

Kolmivaihemoottori

Jannitteen tulee olla 380÷ 420 V 50 Hz.

Verkkoliitannan ja jatkojohtoen tulee olla varustetu 5 johtimella = 3P + N + SL

Jatkojohtoen tulee olla poikkipinta-alaltaan yahintaan 1.5mm^2

Verkkolitäntä on suojattu maks. 16 A sulakkeella.

Tarkista pyorimissunta liittaaessasi virtalähteseen tai vaihtaessasi sijaintia, pyorimissunta tulee tarkistaa. Napaisuutta tulee vaihtaa, mielellän ruuvimeisseliä kayttamalla (koneen pistoke kuva 15).

Yksivaihemoottori

Jannitte tulee olla 230 V 50 Hz

Ainoastaan kouluttu sahkoasentaja saa suorittaa sahkolaitteen liitannat ja korjaukset. Mikali kysmyksiä ilmenee, toimita seuraavat tiedot:

• Moottorin valmistaja; moottorin typpi
• Moottorin virtatyyppi
  Tiedot koneen typpikilvesta
• Tiedot sahköisestä elektronisesta ohjauk-sesta

Jos palautat moottorin, lahetaina koko mootoriyksikko sahkonen ohjaus mukaan lukien.

Huolto

VAROITUS

Ennen kuin työskentelet sähkötyokalun parissa (esim. kuljetus, asennus, osien vaihto, puhdistus ja huoI), irrota virtapistoke pistorasiasta!

PUHDISTUS

Suorita huolto ja korjauket sekä toimintahäiriöden tarkastus ainoastaan moottorin ollessa sammutetu. Sammuta kone off-kytkimestä, irrota sitten virtapistoke!

Kaikki suoja- ja turvalaitteet tulee kiinnittaa uudelseen valittomasti korjausten ja huollon paattamisen jälkeen.

Pida aina saumauspoydāt ja hóyläyspoytā puhtaana pihkasta. Leikkuuyksikön laakerit

ovat pysvasti voideltu. Esiintyva lampo koneen ollessa uusi johtuu rakenteesta ja haviäa ajan myotä.

Puhdista syottorullat saannollisesti.

5 ensimmäisen käytöttunnin jälkeen öjya syötörullien liukulaakerit, höyläyspöydän säätokara, niiden liukulaakerit. Toista jatkossa joka 20 käytöttunnin jälkeen.

Höylan terat

Tehtaalla asennetut HSS-hoylanterat ovat kayttovalmit ja oikein asennetut.

Vain hyvin teroitetut ja oikein asennetut hoylänterat takaavat turvallisen työskentlyn.

Suosittelemme: Pidä aina toista hóylänteräsarjaa valmiina vaihtoon.

Vaihtoteriä on saatavilla jälleenmyjältäsi.

Höylanterien asettaminen kuva 16

1. Saatoruvi
2. Paineruuvi
3. Höylänterat
4. V-reunus

Asettaessasi, ole tietoinen, etta

• on olemassa sormien ja käsien loukkaantumisvaara.
• leikkurin lukitusalueet ja v-reunukset on puhdistetu.
• teroitetut hoiλnterat on oljtyt.
• ainoastaan sarjoissa uudelleen teroiitettuja teri kaytetaan.
• hóylänterien ja v-reunusten asettaminen ta-pahtuu kuvan mukaan.
• hóylänterāt, terien tuet ja v-reunukset ovat samalla tasolla leikkurin kanssa molemmilla puolilla.
• kiristysruuvit on kirstetty (8.9N / m)

Varoitus!

Teran kiinnitysta, teran ulostyontymista, teran leveytta, min. kiinnityspituutta ja ihanteellsta teran asennusruuvien kiristysmomenttia koskevia yksityiskohtia tulee noudattaa tasmallisiesti.

Höylänterien asettaminen kuva 16a, b, c

HSS-höylänterät lisätään ja asetetaan oikein tehtaassa.
Tarvittaessa voit tehdä asetukset uudelleen tai hioa niitä kuten on kuvattu.
Säadā hóylanterat yksitellen.
- Aseta hóylanter'an asento käytämää saatöruveja kunnes teran lava koskettaa molempia taydellisesti sādettyjä levyjä (käytetän saatomittana), jotka on sijoitettu

purkupöydälle.

• Aseta purkupöytä 2 mm viimeistelykorkeuteen.
  Pyoritta leikkuuyksikkoo kunnes tera on saavuttanut maksimikorkeuden.
  Höylänterät on asetetu saatöruuvien päähan leikkuuyksikon urassa. Anna terien kos-kettaa levyjä kiertämllä saatöruuvit auki kuusiokoloavaimella.
• Linja terien tuet ja tarkista terien asento uudelleen.
• Terien tarkistus

Laita saadetty levy (saatomitta) purkupoydalle ja merkitse levyn sijainti.

Käntämllä leikkuuyskikköä leikkuusuuntaan kasin terän lavan tulisi likuttaa levy x = 2 to

3 mm. Suorita tāmā tarkistus jokaiselle terälle kayttöpuolella ja toisella puolella.

Ilman huolellisia sātōjā tasaus ei voi olla tarka.

• Kiristä paineruuvit v-reunukseen kiintoavaimella (8.9N / m)
• Sääda kaikki höylänterät samalla tavalla ja kiinnitä ne.
• Suorita koekäytö jokaisen teran vaildon jäkeen ja kirstä paineruuvit (8.9 N/m).

Ennen leikkuuyksikon kayttoa tarkista, etta yllamaintituja ohjeita on noudatetu.

Ennen koneen käynnistämista yleiset turvallisusustiedotteet tulee huomioida.

Höylanterien teroittaminen

Tylsat hóylanterl lisäavat onnettomusriskja toiminta ei ole ena taattu.

Teroita hoylänterat uudelleen vain 16 mm koreuteen. Terän leikkukulma tulisi olla 40 ± 2

astetta.

Vie terat uudelleenteroitusta varten valtuutettuun teroitusvitykseen tai laheta ne takaisin valmistajalle.

Scheppach

Sarja kännettäviä höylänteriä 250: 330 4200 030

Sarja terien tukia 250: 3304300038

Plana 4.1c

Sarja HS-höylänterii 310: 330 4000 010

Sarja HS-höylänteriä 310: 730 2200 603

Sarja kännettäviä hóylänteriä 310

3304200031

Sarja terien tukia 310: 790 2200 602

Plana 6.1c

Sarja HS-höylänteria 410:7902200604

Asiakaspalvelutiedot

Huomaa, etta seuraaviin tän tuotteen osin kohdistuu käytösta johtuvaa, luonnollista kulumista, ja etta seuraavia osia tarvitaan käytö-materiaialeina.

Kuluvat osat * Kiilahihna, Hiiliharjat, Hoylante

• ei välttämättä kuulu toimitukseen!

Havittäminen ja kierratys

Vanhat laitteet eivat kuuluu kotitalousjatteseen!

Tämä symbolo osoittaa, ettei tuotetaa saa havittä kotitalousjatteen seassa sahkö- ja elektronilikkalaiteiden havittamista koskevan direktiivin (2012/19/EU)

ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen keräyspisteeseen. Täm voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimitamalla tuote valtuettuun keräyspisteeseen sahko- ja elektroniikkalaitteiden jalleenkäsittelyä varten.

Epäasianmukaisella vanhojen laitteiden käsittelylä saattaa olla negatiivisia vaikutuksa ympäristolle ja ihmister terveydelle sahko- ja elektroniikkalaitteiden usein sisäljamien mahdollisten Vaarallisten aineiden vuoksi. Lisaksti uotteen asianmukainen havitys edesauttaa luonnollisten resurssien tehokasta hyödytämista. Tietoja vanhojen laitteiden keräyspisteistaaat kuntasi hallinnosta, julkisoikeudellisesta jatehuollosta, valtuutetusta sahko- ja elektroniikkalaitteiden havityspisteestä tai jätelaitoksalta.

Vianetsintä

Ongelma	Mahdollinen syy	Ratkaisu
1. Epäsäännöllinen tai keskeytyvä siirto Höyläyksen aikana	Höyläyspöytä pihkainen tai öljäämätön.	Puhdista höyläyspöytä säännöllisesti ja suihkute se (voiteluöljy). Tämä patee erityisesti kosteaan ja pihkaiseen puuhun.
2. Työkappaleen kieleke saumaustyön aikana	Tämä aiheutuu huonosti säädetyistä höylänteristä.	Höylänterien säätö tulee suorittaa huolella ja asetusviivainta käytäen.
3. Työkappaleen epäsäännöllisyssaumaustyön aikana (uurtunut, epatasainen)	Aiheutuu saumauspöydistä, jotka eivät ole tasan samansuuntaisesti väräränlasien kuljetuksen tai vastaavan jäljiltä. Älä koskaan nosta konetta pöydistä	Sääädä jäykkä viimeistelypöytä 1 mm höylän karan rungon yläpuolelle sekä samansuuntaisesti pohjäevyn nähden.
Ainoastaan kouluttu sähköasentaja saa suorittaa sähköhuoltotyö!
Konetta havitetäessä on noudatettava paikallisia oikeudellisia märäryksiä.

Imeisista puitista tuee imoittaa kahdeksan paivan kulesa tavaer vastanozimase. Muutoin ostaja ei voi vaalia corvaista ko. puitista. Amnane takuin oikein kasteyllne konilemmie laksisateke tsakuaajk satavran lucovuktsesta aikaen siten, eta vahdamme vorkaussetta mink Tahana konesonoan, joka osottuittu tam'an ajan kulesa kaytkektovomaki raaka-ai-tai valmisutvirnes

tä johuten. Osille, joite eme valmaita itse, anannme takuun vain mikii oson itiitana on antun misita takuun meile. Uusien osennuskustamukneis maksaa ostaai. Parku-ja vahrenryvaatmuikse et ja mut vahingonkorvaevaatmuikse et eivat lute kysmskyssen.

Zaruka SK

Zrejmé vady musla byt' prestavenev v priebehu 8dn o pobržanzi tovaru, inac zakaznik strat v sefety narky tkykajce sa tekej vady. Ponomkame zanku na nae aparaty, ktr so spravne pouzivane pocou zakonnoh temino zankyuk ta, ze beplante yvneme kazdu efaparau, ktr so v priebehu tohcu moze sta dokazalene nefunkeln otdsoklen matrnaje i cyrotonje vady. Na Csti ktoe sami
