NÁVOD NA OBSLUHU Royal ERT 5501 V EINHELL

5. Montáž ochranného krytu a rukojeti

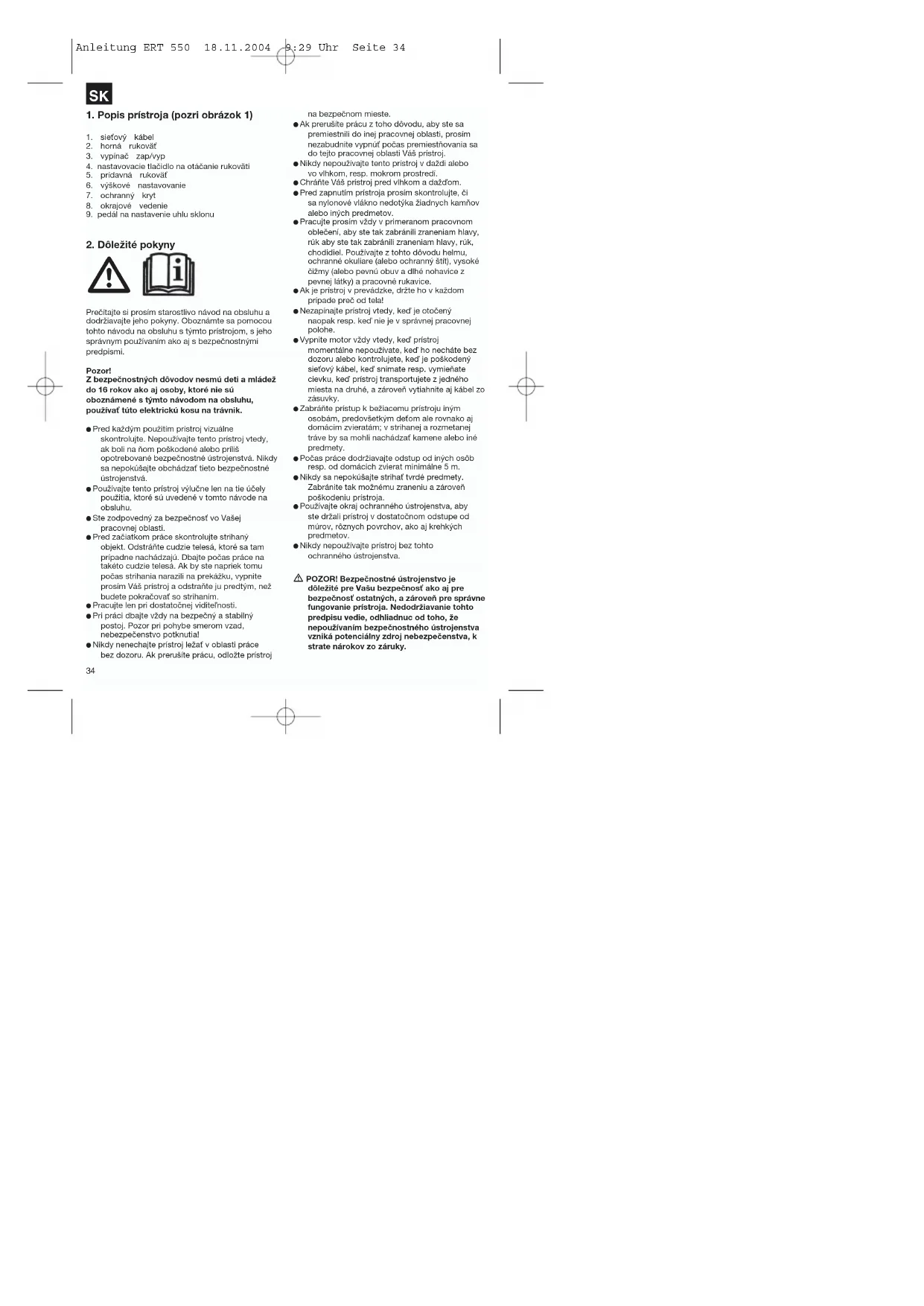

1. Popis prístroja (pozri obrázok 1)

Prečítajte si prosím starostlivo návod na obsluhu a dodržiavajte jeho pokyny. Oboznámte sa pomocou tohto návodu na obsluhu s týmto pristrojom, s jeho správnym používaním ako aj s bezpečnostnými predpismi.

Pozor!

Z bezpečnostných dôvodov nesmú deti a mládež do 16 rokov ako aj osoby, ktoré nie sú oboznámené s týmto návodom na obsluhu, použivať túto elektrickú kosu na trávnik.

• Pred každým použitim pristroj vizuálne skontrolujte. Nepoužívajte tento prístroj vtedy, ak boli na ňnom poškodené alebo príliš opotrebované bezpečnostné ústrojenstvá. Nikdy sa nepokúšajte obchádzaf tieto bezpečnostně ústrojenstvá.
• Použivajte tento pristroj výlučne len na tie účely použitia, ktoré sú uvedené v tomto návode na obsluhu.
• Ste zodpovedný za bezpečnost vo Vašej pracovnej oblasti.
• Pred začiatkom práce skontrolujte strihany objekt. Odstráňte cudzie telesá, ktoré sa tam prípadne nachádzajú. Dbajte počas práce na takéto cudzie telesá. Ak by ste napriek tomu počas strihania narazili na prekážku, vypnite prosím Váš prístroj a odstraňte ju predtým, než budete pokračovať so strihanim.
  ● Pracujte len pri dostatočnej viditeľnosti.
• Pri práci dbajte vždy na bezpečný a stabilný postoj. Pozor pri pohybe smerom vzad, nebezpečenstvo potknutia!
• Nikdy nenechajte prístroj ležaf v oblasti práce bez dozoru. Ak prerušite prácu, odložte prístroj

na bezpečnom mieste.

• Ak prerušite prácu z toho dôvodu, aby ste sa premiestnili do inej pracovnej oblasti, prosim nezabudnite vypnúť počas premiestňovania sa do tejto pracovnej oblasti Váš pristroj.
• Nikdy nepoužívajte tento prístroj v daždi alebo vo vlhkom, resp. mokrom prostredi.
  ● Chrárte Váš pristroj pred vlhkom a dažd'om.
• Pred zapnutim pristroja prosim skontrolujte, či sa nylonové vlákno nedotýka žiadnych kamňov alebo iných predmetov.
• Pracujte prosim vždy v primeranom pracovnom oblečení, aby ste tak zabránili zraneniam hlavy, ruk aby ste tak zabránili zraneniam hlavy, ruk, chodidiel. Použivajte z tohto dôvodu helmu, ochranné okuliare (alebo ochranný štit), vysoké čižmy (alebo pevní obuv a dlhé nohavice z pevnej látku) a pracovné rukavice
• Ak je pristroj v prevádzke, držte ho v každom prípade preč od tela!
• Nezapínajte prístroj vtedy, ked' je otočený naopak resp. ked' nie je v správnej pracovnej polohe.
• Vypnite motor vždy vtedy, ked' pristroj momentálne nepouživate, ked' ho necháte bez dozoru alebo kontrolujete, ked' je poškodený sieľový kábel, ked' snímate resp. vymieňate cievku, ked' pristroj transportujete z jedného miesta na druhé, a zároveň vytiahnite aj kábel zo zásuvky.
• Zabráňte prístup k bežlacemu prístroju iným osobám, predovšetkým deťom ale rovnako aj domácim zvieratám; v strihanej a rozmetanej tráve by sa mohli nachádzať kamene alebo iné prodmoty.
• Počas práce dodržiavajte odstup od iných osób resp. od domácich zvierat minimálne 5 m.
• Nikdy sa nepokúšajte strihaf tvrdé predmety. Zabránite tak možnému zraneniu a zároveň poškodeniu pristroja.
• Používalje okraj ochranného ústrojenstva, aby ste držali prístroj v dostatočnom odstupe od můrov, rôznych povrchov, ako aj krehkých predmetov.
• Nikdy nepoužívajte prístroj bez tohto ochranného ústrojenstva.
  ⚠ POZOR! Bezpečnostné ústrojenstvo je dôležite pre Vašu bezpečnosť ako aj pre bezpečnosť ostatných, a zároveň pre správné fungovanie prístroja. Nedodržiavanie tohto predpisu vedie, odhliadnuc od toho, že nepoužívaním bezpečnostného ústrojenstva vzniká potenciálny zdroj nebezpečenstva, k strate nárokov zo záruky.

SK

- Nepouživajte nikdy žiadne iné ako originálne nylonové vlákno. Nepouživajte na miesto nylonového vlákna v žiadnom prípade kovové dróty.

● Bud'te opatmý a zabráňte tak zraneniam na zariadeni, ktoré služi na odrezávanie vlákr

- Dbajte na to, aby boli vzduchové otvory zbavené od pripadných nečistôt.

- Vytiahnite po použití pristroja sieľový kábel zo zásuvky a skontrolujte, či sa na prístroji nenachádzajú poškodenia.

- Nepokúšajte sa pomocou tohto pristroja kosit trávu, ktorá nerastie priamo zo zeme; nepokúšajte sa napríklad strihať trávu, ktorá rastie na můroch alebo na kameňoch, a poc

● V pracovnej oblasti elektrickej kosy na trávnik je obsluhujúca osoba zodpovedná voči tretím osobám za škody, ktoré sú spôsobené použivanim tohto pristroja.

● Neprechádzajte so zapnutým pristrojom cez cesty alebo štrkové chodníky.

- Kecí prístroj momentálne nepouživate, uskladnite ho na suchom mieste mimo dosahu detí.

- Použivajte tento pristroj len takým spôsobom, ako je určené v tomto návode na obsluhu a držte ho vždy kolmo k zemi. Každá iná poloha je nebezpečná.

- Pravidelne kontrolujte, či sů všetky skrutky správne dotiahnuté.

- Sieľové napätie sa musi zhodovať s napätim,
ktoré je uvedené na výrobnom štítku s údajmi.

- Prípojné vedenie musi byt pravidelne kontrolované, či sa na ňom nenachádzajú príznaky poškodenia alebo starnutia. Prístroj nesmie byt použivaný, ak stav pripojného vedenia nie je v bezchybnom stave.

- Prípojné vedenie nesmie byť l’ahsle ako l’ahké vedenie s gumenou izoláclou HO7RN-F podľa DIN 57282/DE 0282 a musia mať minimálny prierez 1,5 mmř. Zásuvně spojenia musia byť vybavené ochrannými kontaktni a spojka musí byť chránená pred nastriekanou vodou.

- Plocha určená na strihanie musi byf vždy voľná od káblov alebo iných predmetov.

- Ak sa za účelom prenesenia pristroj musí nadvihnúť, je potrebné vypnúť jeho motor a počkať na úplné zastavenie pristroja. Pred opustením pristroja sa motor musí tiež vypnúť a zároveň je potrebné vytiahnuť sieťový kábel zo zásuvky.

- Predtým než pripojite pristroj na sieťový elektrický prúd sa musíte presvedčit, že žiaden z

otočných prvkov nie je poškodený a že je kladka s vláknom správne založená a upevnená.

- Počas prevádzky pristroja nesmiete v žiadnom pripade nesmiete kosit proti tvrdým predmetom, iba tak je možně zabrániť pripadným zraneniam obsluhujúcej osoby a poškodeniu prístroja.

- Na opravy použivat len originálne náhradné diely.

- Pred uvedením prístroja do prevádzky a po akornkol'vek náraze skontrolujte, či sa na prístroji nenachádzajú žiadne náznaky prípadného poškodenia alebo stopy opotrebovania, a nechajte vykonať potrebné opravy.

- Dbajte na to, aby boli Vaše ruky a chodidlá vždy dostatočne vzdialené od rezného zariadenia, predovšetkým vtedy, ked' zapinate motor.

- Po vytiahnutí nového vlákna držte prístroj pred jeho zapnutím vždy v jeho normálnej pracovnej polohe.

● V žiadnom pripade nepouživajte náhradné diely a príslušenstvo, ktoré nie sú schválené alebo odporůčané výrobcom.

- Vytiahnite kábel zo zásuvky pred každým vykonaním kontroly, čistením prístroja alebo pred prácami na prístroji ako aj vtedy, ked' prístroj nie je použivaný.

⚠ Pozor: Po odstavení prístroja rotuje nylonové vlákno ešte niekol'ko sekünd!

3. Vysvetlenie štítku s upozomením (pozri obrázok 2) na prístroji

poz. 1: Pozor! Pred použitim pristroja pozorne prečitať návod na obsluhu.

poz. 2: Noste ochranu očí a ochranu sluchu.

poz. 3: Nepouživajte tento pristroj v daždi, vo vlhkom prostredí alebo ak je mokrá tráva.

poz. 4: Dodržiavajte od ostatných osób bezpečnostný odstup minimálne 5m.

poz. 5: Použitie elektrickej kosy na trávnik ako okrajového strihača

H

1. Technické údaje

Tvorba hluku na pristroja môže prekročit 85 dB(A). V takom pripade sú pre obsluhujúceho potrebné protihlukové ochranné opatrenia a opatrenia na ochranu sluhu. Hlučnost tohto pristroja bola meraná podľa IEC 59 CO 11, IEC 704, DIN 45635 časf 21, NFS 31-031 (84/538/EWG).

Hodnota vibrácií vysielaných do rukováte predstavuje 1,2 m/s² a bola určená podľa ISO 5349.

5. Montáž ochranného krytu a rukoväte

• Ochranný kryt nasunúť na hlavu motora a upevníť pomocou priložených skrutiek (pozři obrázok 3).
• Upevnite najskôr skrutky zobrazené na obrázku 4, potom môžu byť upevnené zvyšné dve skrutky spolu s okrajovým vedením (pozri obrázok 5).
  ● Rukoväf sa namontuje tak, ako je to znázornené v obrázku 6.

6. Správne použitie

Pristroj je určený na kosenie trávnika, malých trávnatých plôch v domácej záhrade alebo súkromnej záhradke.
Za prístroje pre použitie v domácich záhradách a súkromných záhradách sa považujů tie, ktoré sa nepouživaju vo verejnych záhradách, parkoch, športových strediskách, pri cestách, v poľnohospodárstve a lesnictve. Dodržiavanie návodu na obsluhu priloženého výrobcom je predpokladom pre správne používanie prístroja.
Pozor! Kvôli nebezpečenstvu zranenia osób a vecným škodám nesmie byť prístroj používaný k sekaniu napríklad za účelom kompostovania.

7. Pred uvedením do prevádzky

Pomocou výškového nastavenia a nastavenia pridavnej rukováti môže byť nastavená optimálna pracovná poloha. Watt

Výškové nastavenie:

Postavte elektricků kosu pevne na zem. Posúvanim posuvnej zarážky (pozři obrázok 7 / poz.1) je možné nastavit správnu výšku prístroja pre obsluhujúceho. Aby bolo výškové nastavenie zafixované musí zarážka pevne zapadnút.

Nastavenie pridavnej rukoväti:

Postavte elektrickú kosu pevne na zem. Uvoľnite skrutku na rukováti (obrázok 8 kgoz.1) a nastavte optimálnu polohu prídavnej rukováti. Pevným dotlahnutím skutky sa zafixuje rukovát.

Nastavenie uhlu sklonu vodiacej násady

Postavte elektrickú kosu pevne na zem. Zatlačte nohou na pedál postranne na kryte motora (obrazok 21). Teraz môžete nastavif násadu (tyč) nastavif do želaného uhlu sklonu (obrazok 21). Aby bol uhol sklonu zafixovaný, pustite pedáí a nechajte násadu zapadnút v zarážke.

8. Uvedenie do prevádzky

Elektrická kosa je určená len na kosenie trávy.

Elektrická kosa na trávnik je vybavená plne automatickým predlžovacím systémom na vlákno. Ak sa počas prevádzky elektrickej kosy vlákno skráti, na cca

∅ 230 mm, predíži sa toto vlákno automaticky na maximálnu širku kosenia (cca 300 mm). To znamená, že môžete neustále pracovať s optimálnou širkou kosenia.

Upozornenie:

Ked' uvádzate Vás pristroj po prvý krát do prevádzky, musíte pripadne odrezať prečnievajúci, prebytočný koniec kosiacého vlákna pomocou rezného ostria na ochrannom kryte. Ak je vlákno prilis krátke, stlačte niekof’ko krát vypinač Zap/Vyp, až kým nenastavíte optimálnu pracovnú dĺžku vlákna.

Aby ste s Vašou elektrickou kosou dosiahli čo najvyšší výkon, mali by ste dodržiavať nasledovné pokyny;

• Na zapnutie elektrickej kosy stlačte vypínač Zap/Vyp (obrázok 1 / poz. 3).
  ● Na vypnutie elektrickej kosy vypínač Zap/Vyp znovu pustite (obrázok 1 / poz. 3).
• Elektrickú kosu na trávnik príblížit k tráve len vtedy, ked' je vypinač stlačený, t.j. ked' je elektrická kosa na trávnik v prevádzke.
• Správne kosenie sa uskutočnuje pomocou postranného otáčania pristroja a pohybu smerom vpred. Držte pritom elektrickú kosu na trávnik sklonenú v cca 30° uhle (pozri obrázok 10 a obrázok 11).
• Ak je tráva príliš dlhá, musi byť takáto tráva skrátená postupným skosením z hora nadol (pozří obrázok 12).
• Používajte okrajové vedenie ako aj ochranný kryt na to, aby ste zabránili zbytočněmu nadmemému opotrebovaniu vlákna (pozri obrázok 13 a obrázok 14).
• Aby ste zabránili zbytočnému spotrebovaniu vlákna, je potrebné držať elektricků kosu na trávník mimo tvrdých predmetov.

Pozor! Odvrhnuté časti nylonového vlákna môžu spôsobit zranenie!

• Pred odložením a čistením vypnúť elektrickú kosu na trávnik a vytiahnuť kábel zo zásuvky.
  ● Nánosy na ochrannom kryte odstránif pomocou kefky.
• Umelohmotné telo a umelohmotné súčiastky vycistil' pomocou jemného čistiaceho prostriedku a vlhkej utierky.
• Nepoužívajte na čistenie žiadne agresivne prostriedky alebo riedidlá!
• Elektrickú kosu na trávnik nikdy neostrekovať vodou. V každom prípade zabráňte vníknutlu vody do pristroja.

9. Použitie elektrickej kosy ako okrajového strihača

Aby ste mohli zostrihávať okraje trávnikov a záhonov, môže byť elektrická kosa na trávnik pozmenená nasledovným spôsobom:

• Vypnút' elektrické napíjanie elektrickej kosy na trávnik.
• Stlačte nastavovacie tlačidlo (obrázok 15).
• Držte nastavovacie tlačidlo stlačené a otočte hornů rukováť o 180° (obrázok 16), až kým zapadne do zarážky.
• Týmto spôsobom ste prebudovali elektrickú kosu na okrajový strihač, pomocou ktorého môžete vykonávať vertikálne strihanie trávnika (obrázok 17).

Pozor! Pred výmenou cievky s vláknom musí byť bezpodmienečne vytiahnutý kábel zo zásuvky!

• Stlačte postranne na označené polia krytu cievky a snímte ho z cievky (obrázok 18 a obrázok 19).
• Odoberte prázdnu cievku na vlákno.
• Zaved'te konce vlákna novej cievky s vláknom cez otvory na cievkovom uložení. (Obrázok 20).
  ● Kryt cievky môžete opat' nasadil'.

Na pristroj poprásaný v návoda na obstřídu poskynujama zámku 2 roky, ktorá sa vzlaňuje na prípoč, klady bol výrobok čnýany. Zánušna 2 ročná ischota sa začlna prechodom rítaka alebo prevzatím pristroja zakazníkom.

Bamozrejme Vám ostávajú zachované zákonom predpisané práva na záruku vpo dobu trvenia týchta 2 rokov.

Na pristrol poprisoný v návodo na obsíluho poskybujarné zámku 2 roky, ktorá sa vzámku na prísod. kozy bol vyrobok chyany. Zárutná 2 rodná ichota sa začina, preszodom nava seva zemozatnu prostim zakscukoru.

Ziemie plat pri otrac! Spolkozej rechnikey Nemecko siebo praksterych krajni regionalno havného distributněkna partnera ako coprnania k. tsklne planým zakoním procieom. Prosim Informuje sa u Včishno kontaktrného partnera pratisztého regionalno zákaznickloho servu oblo na dole urodorci serovnej acres.

© GARANTIE

Neodstraňujte elektrické pristroje ako domový odpad.

Podfa Európskej smernice 2002/96/ES o odpade z elektrických a elektronických zariadení (OEEZ) a v súlade s národnými právnymi predpismí sa musia použité elektronické prístroje odovzdať do triedeného zberu a musí sa zabezpečit špecifické spracovanie a recyklácia.

D

Kopirovanie alebo iné rozmožovanie dokumentácie a sprievodných podkladov produktov, a to si čiastočne, je pripeutné len e výslovním povolením sporičnosti ISO GmbH.

EH 11/2004
