Typ produktu	Vysokotlakový čistič
Značka	Kärcher
Model	HD 8/18-4 M (HD 8184 M Plus)
Prevádzkový tlak	18 MPa (180 bar)
Prietok vody	12,5 l/min
Prípojný výkon	4,6 kW
Sieťové napätie	400 V / 3 fázy / 50 Hz
Hlavná poistka	16 A (pomalá)
Typ ochrany	IPX5
Prevádzková hmotnosť	41 kg
Rozmery (D × Š × V)	455 × 400 × 700 mm (nízke riadidlá)
Výška s vysokými riadidlami	970 mm
Max. teplota prívodu	60 °C
Max. tlak prívodu	1 MPa
Min. prietok prívodu	12 l/min
Max. sacia výška	0,5 m
Typ oleja čerpadla	15W40
Množstvo oleja	0,35 l
Hladina akustického tlaku	75 dB(A)
Zaručená hladina akustického výkonu	91 dB(A)
Vibrácie ruka-rameno	2,3 m/s² (neistota K=0,7)
Systém pripojenia	EASY!Lock
Hlavné funkcie	Vysoký tlak, čistiaci prostriedok, rotanadstavec v balení (model Plus), regulácia tlaku/prietoku, tlakový spínač
Údržba	Týždenné čistenie vodného filtra, výmena oleja každých 500 h alebo 1 rok
Bezpečnosť	Recirkulačný ventil, bezpečnostný ventil, blokovanie spúšte, bezpečnostná poistka
Prívod vody	Pripojenie na sieť alebo nasávanie z nádrže (s príslušenstvom)

Často kladené otázky - HD 8184 M Plus Kärcher

Prečo sa môj prístroj nespúšťa?

Najprv skontrolujte, či nie je poškodený napájací kábel a či zodpovedá sieťové napätie (400 V/3 fázy). Ak sa prístroj prehrial, prepnite vypínač na 0 a nechajte 15 minút vychladnúť pred opätovným spustením. V prípade pretrvávajúcej elektrickej poruchy kontaktujte zákaznícky servis.

Ako odvzdušniť prístroj pred použitím?

Odskrutkujte dýzu z dýzovej hlavy, otvorte prívod vody a stláčajte pištoľ, kým nezmiznú vzduchové bubliny. V prípade potreby nechajte 10 sekúnd tiecť, vypnite a zopakujte. Potom dýzu opäť naskrutkujte.

Čo robiť, ak je tlak nedostatočný?

Skontrolujte veľkosť dýzy (kaliber 042 pre tento model), vyčistite filter v prívode vody, uistite sa, že je dostatočný prietok (min. 12 l/min) a odvzdušnite prístroj. Ak problém pretrváva, obráťte sa na autorizovaný servis.

Ako správne pridať čistiaci prostriedok?

Použite penovú dýzu (voliteľné) so zásobníkom. Zvoľte vhodný uzáver (3 = vysoký prietok, 2 = stredný, 1 = nízky). Naplňte zásobník čistiacim prostriedkom Kärcher, naskrutkujte ho a nasaďte dýzu na pištoľ. Nastriekajte na suchý povrch a nechajte pôsobiť bez zaschnutia.

Prečo čistiaci prostriedok nevychádza dostatočne?

Doplňte zásobník penovej dýzy. Ak je prietok slabý, nainštalujte väčší uzáver. Vyčistite saciu hadicu a penovú dýzu od usadenín čistiaceho prostriedku teplou vodou.

Ako chrániť prístroj pred mrazom?

Skladujte prístroj v prostredí bez mrazu. Ak to nie je možné, vypustite vodu a potom do prístroja napumpujte automobilovú nemrznúcu zmes na báze glykolu, pričom prístroj spustite na maximálne 1 minútu, kým nie sú čerpadlo a potrubie prázdne.

Ako vypustiť olej z čerpadla?

Odpojte napájanie. Odstráňte kryt (4 skrutky), sklopte hadičku na vypúšťanie oleja nadol, odstráňte uzáver a nechajte olej vytiecť do nádoby. Nasaďte uzáver, sklopte hadičku späť, naplňte 0,35 l oleja 15W40, nasaďte veko a kryt.

Aká je odporúčaná frekvencia údržby?

Pred každým použitím: skontrolujte kábel a vysokotlakovú hadicu (bez poškodení) a tesnosť (max. 3 kvapky/min). Každý týždeň: vyčistite filter prívodu vody. Každých 500 prevádzkových hodín alebo aspoň 1-krát ročne: nechajte vykonať údržbu v autorizovanom servise (vrátane výmeny oleja).

Môžem použiť recyklovanú vodu?

Áno, ale recyklovaná voda musí spĺňať limitné hodnoty: pH 6,5–9,5, vodivosť max. 2000 µS/cm, žiadne abrazívne látky, uhľovodíky <20 mg/l, chloridy <300 mg/l atď. Znečistená voda poškodzuje prístroj.

Ako uskladniť prístroj po použití?

Zatvorte prívod vody, otvorte pištoľ na uvoľnenie tlaku, zaistite bezpečnostnú poistku. Naviňte vysokotlakovú hadicu na navíjač (model MX) alebo ju zaveste na držiak s gumou (model M). Naviňte napájací kábel okolo držiaka kábla. Sklopte riadidlá a uskladnite prístroj v interiéri.

NÁVOD NA OBSLUHU HD 8184 M Plus Kärcher

Pro odolné nečistoty doporučujeme rotačné trysku jako zvlástné príslušenstv.

U modelú HD...Plus je rotačné tryska obsažena

v rozsahu dodáky.

POZOR

U pristroj bez hadicového bubnu:

1. Vysokotlakou hadici spoje s vysokotlakou pistoli a vysokotlakou pripojkou pristroje a pevné rukou utahnete (EASY!Lock).

U pristroju's hadicovym bubnem:

Kazdych 500 hodin, minimálne"Justnou za rok

1. Neche provest udrzbu pristroje zakaznickym servicem.
2. Vymene olej.

Vymena oleje

Upozorneni

Hladina akustického vykonu dB(A)

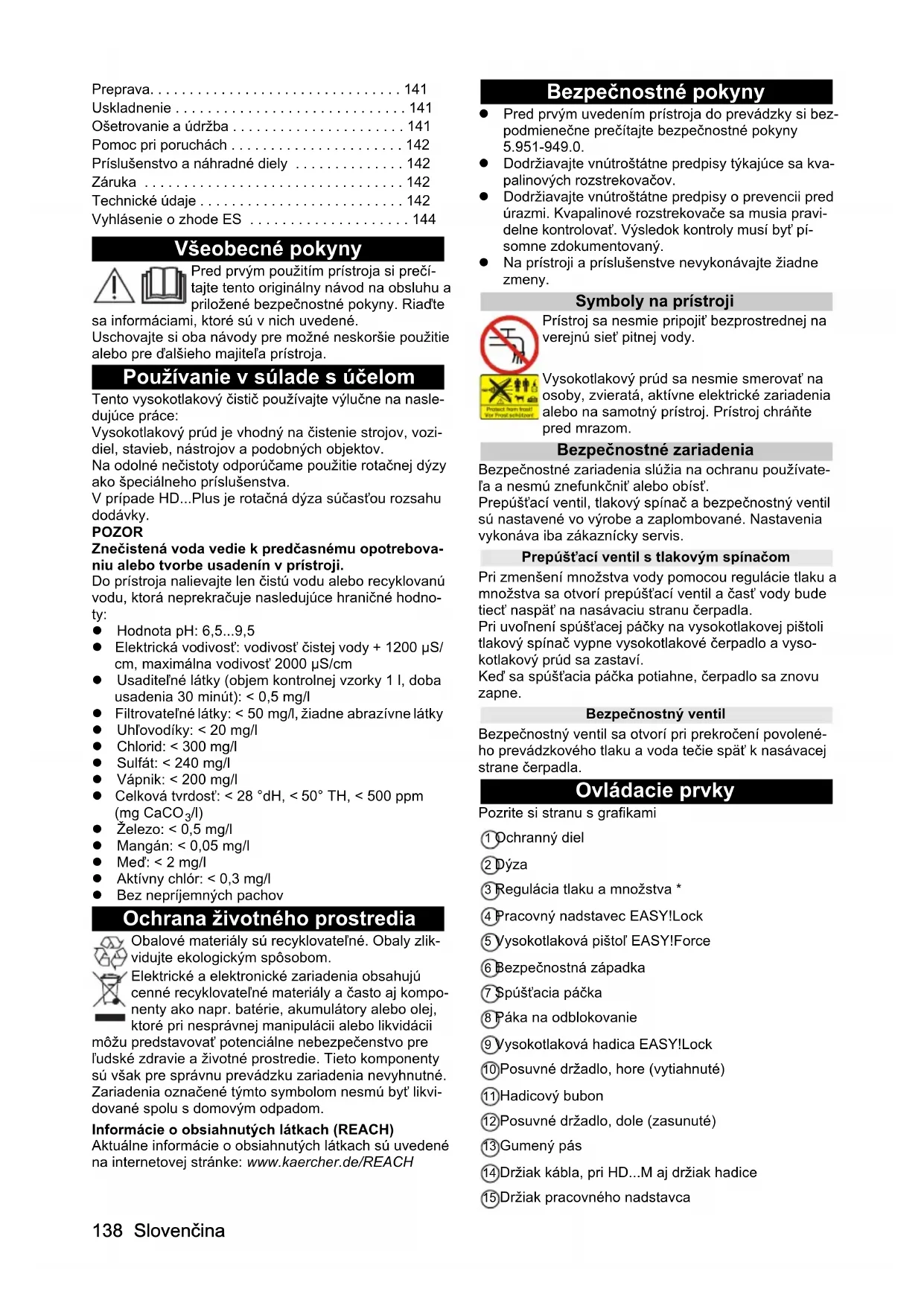

Ochrana zivotného prostredia 138

Farebné oznacenie 139

Vybafovanie 139

Prerušenie prevádzky 141

Ukoncnie prevadzky. 141

Len HD...M, HD...MX: Uschovanie pristroja. 141

Ochrana protimrazu 141

Preprava. 141

Uskladnenie 141

Osetrovanie a udrzba 141

sa informáciami, ktoré su v nich uvedene.

Uschovajte si oba návody pre mozné neskorsie použitie alebo pre d'alsieho majitel'apristoja.

Používanie v súlade s učelom

Vysokotlakový prud je vhodné na cistenie strojov, vozi-diel, stavieb, nastrojov a podobných objektov.

Na odolné nečistoty odporúčame použitie rotačnej dýzy ako špecialného prislušenstva.

V pripe de HD...Plus je rotaćna dyza sučastou rozsahu dodávky.

POZOR

Znečistena voda vedie k predcasnému opotrebovani alebo tvorbe usadenin v pristroji.

Do pristroja nalievajte len cistu vodu alebo recyklovanu vodu, ktora neprekračuje nasledujúce hraničné hodnoty:

• Hodnota pH: 6,5..9,5
• Elektrická vodivost: vodivost Čistej vody + 1200 μS/cm, maximalna vodivost' 2000 μS/cm
• Usaditelné látky (objem kontrolnej vzorny 1 I, doba usadenia 30 minút): < 0,5 mg/l
• Filtrovatefé látky: < 50 mg/l, ziadne abrazívne látky
  Uhlovodiky: < 20mg / l
  Chlorid: < 300mg / l
  Sulfat: < 240 mg/l
  Vapnik: < 200mg / l
• Celkova tvrdost: < 28 °dH, < 50 °TH, < 500 ppm (mg CaCO₃/l)
• Zelez: < 0.5 mg/l
• Mangán: < 0,05 mg/l
  Med: < 2mg / l
  Aktivny chlor: < 0.3mg / l
• Bez neprjemnych pachov

OchranaŽivotného prostrendia

Elektrické a elektronické zariadenia obsahuju cenne recyklovatefné materiallya ccasto aj komponenty akono napr. baterie, akumulatory alebo olej, ktore pri nesopravnje manipulacii alebo likvidacii

mozu predstavovat potencialne nebezpecenstvo pre ludské zdravie a zivotné prostredie. Tieto komponenty su však pre spravnu prevadzku zariadenia nevyhnutné. Zariadenia označene tymto symbolom nesmú byt likvidované spolu s domovým oppadom.

Informáce o obsiahnutych latkach (REACH)

Aktualne informácie o obsiahnutych latkach su uvedené na internetovej stranke: www.kaercher.de/REACH

BezpečnostnéPokyny

Pred prvym uvedenim pristroja do prevadzky si bezpodmienecne precitajte bezpecnostné pouyny 5.951-949.0.
Dodržiavajte vnutrostatne predpisy tykajuce sa kvapalinovych Rozstrekovačov.
Dodržiavajte vnutrostátne predpisy o prevencii pred urazmi. Kvapalinové Rozstrekovače sa musia prvi-deline kontrolovat'. Vysledok kontroly musi byt' pisomne zdokumentovany.
- Na pristroji a prislušenstve nevykonávajte ziadne zmeny.

Symboly na pristroji

Pristroj sa nesmie pripojit bezprostrednej na verejnu siet pitnej vody.

Vysokotlakovy prud sa nesmie smerovat na osoby, zvierata, aktivne elektricke zariadenia alebo na samotny pristroj. Pristroj chrante pred mrazom.

Bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na ochranu použivate-la a nesmú znefunkčnit alebo obist.

Prepušací ventil, tlakový spinač a bezpečnostné ventil su nastavené vo vyrobe a zaplombované. Nastavenia vykonáva iba zákaznicky servis.

Prepustaci ventil s tlakovym spinacom

Pri zmenşeni množstva vody pomocou regulácie tlaku a množstva sa otvori prepústací ventil a Čast' vody budte tiect' naspat' na nasávaciu stranu Čerpadla.

Bezpečnostý ventil sa otvori pri prekročeni povoleného prevádkového tlaku a voda tečie spát k nasavacej strane Čerpadla.

Ovladacie prvky

Pozrite si stranu s grafikami
① Dchranny diel
2Dyza
3 Regulácia tlaku a množstva *
4 Pracovny nadstavec EASY!Lock
⑤ yysokotlaková pistol EASY!Force
6 Bezpečnostná západka
7 Spuš'tacia páčka
8 Paka na odblokovanie
9 Yysokotlakova hadica EASY!Lock
10Posuynedrzadlo,hore(vytiahnute)
1Hadicovy bubon
(12)Posuyné držadlo, dole (zasunute)
13Gumeny pás
14Drziak kábla, pri HD...M aj drziak hadice
15Drziak pracovného nadstavca

16 Odkladacia plocha pre rotačné dýzú
⑰Spinač pristroja
18Puzdro pre pracovny nadstavec
19Vysokotlaková pripojka EASY!Lock
20Sito
21Natrubok hadice
22 Prevlecná matica
② Pripojka vody
24 Sklznica, kolmá sklznica
25Drziak pre penovduzyu*
26 Prepravny drziak pre plosny cistiC
⑦Odblokovanie posuvného držadla
28 Kluka

• nie je sučastou rozsahu dodávky pri každom variante pristroja

Farebné označenie

• Ovladacie prvy pre cistiaci proces su zlté.
  Ovladacie pryky pre udrzbu a servis su svetlosive.

Vybal'ovanie

1. Pri vyba'ovani skontrolujte obsah balenia.
2. Pri škodách námískom prepravy okamžite informujte predajcu.
3. Len pri HD...M PU: Uschovajte vrtaci šablónu na obale pre montáž pristroja na stenu.

Montáž prísluěnsstva

Upozornenie

V priade HD...PU ziadne prisluesentvo nie je sucastou rozsahu dodavky.

Upozornenie

Uvedenie do prevádzky

Montáz HD...M PU

NEBEZPECENSTVO

Zabezpečte, aby instaláciu zásobovania vodou, elektrickej prípojky a vysokotlakovej siete vykonali autorizovani odborníci.

Podmienky prostredia

Suché prostredie, bez mrazu.
Ziadne nebezpečenstvo explozie.
- Pevny, rovny podklad alebo stena s potrebnou nosnostou.
- Neinstalujte v blízkosti obytnych priestorov alebo kancelári (emisie hluku).
Pristupné pre udrzbovie prace.
- Odtok vody na mieste instalacie.

Upevnenie pristroja

Upozornenie

Skrutky a hmozdinky na upevnenie drziaka nie su suciastou rozsahu dodavky. Musite si ich zabezpecit sami a prisposobit' ich podla poziadaviek na miesto instalacia. Požadovaný priemer skrutky 6...8 mm.

△NEBEZPECENSTVO

Nebezpečenstvo poranenia v pripadé pádu prístroja Pri vybere upevnovacich prvkov zohladnite hmotnost prístroja a nosnost miesta instalácie.

Obrazok B

1 Montáz na stenu
② Montáz na podlahu
③Montázny otvor
4Drziaik

1. Miesta otvorov na stene alebo podlahe nakreslite pomocou vítacej šablóny.
2. Vyvtajte otvory.
3. Nasadte drziak, skrutky utiahnite len zrahka.
4. Vzdialenost drziakov nastavte otacanim s vidlicovym klucom.
5. Riadne utiahnite skrutky.
6. Nasadte pristroj.

Elektrická prípojka

△NEBEZPECENSTVO

Pripojenie na vodovodné potrubie

△VYSTRAHA

Ohrozenie zdravia spätnym tokom znečistenej vody do siete pitnej vody.

Dodrziavajte predpisy dodavatefa vody.

Pristroj sa podla platnych predpisov nesmie prevadzkovat v sieti pitnej vody bez systémového oddelovacieho zaria-denia. Použite systémové oddelovacie zariaidenie spoloc

nosti KÄRCHER alebo alternatively systémové oddelovacie zariadenie podla EN 12729 typ BA. Voda, ktorá preteká cz systémové oddelovacie zariadenie, nie je pitna. Systémové oddelovacie zariadenie prijahajte vždy na zásobovanievodou,nikdynie priamo na pristroj.

1. Zásobovanie vodou skontrolujte z hladiska privodného tlaku, teploty vody na pritoku a privadzanedho množstva. Požiadavky si pozrite v kapitole "Technické udaje".
2. Systémové oddelovacie zariadenie a pripojku vody spoje s pristrojom pomocou hadice (minimálna dlžka 7,5 m, minimálny priemer 1"). Privodná hadica nie je sučast'ou dodávky.
3. Otvorte privod vody.

1. Pristroj s vysokotlakovym hadicovym vedenim pri-poje na pavne instalovanu potrubnu siet'.
2. Pevne instalovanú potrubnú siet'uložte tak, aby bolopotrebnych len malo zmien smeru.
3. Potrubnú siet na vyrovnanie rozt'ažnosti spôsobenej tlakom a teplom uložte s tlmenými volnými a pevnými sponami.
4. Minimáne prierezy vedenia: a Potrubia: Menovitá svetlost' DN 15 (1/2"). b Hadicové vedenia: Menovitá svetlost' DN 6.

Obsluha

ANEBEZPECENSTVO

Nebezpečenstvo poranenia vysokotlakovým prúdom vody

Pred vsetkymi pracami na pristroji bezpečnostné západku na vysokotlakovej pistoli posuţe doprodu.

Otvorenie/ zatvorenie yvsokotlakovej pistole

1. Otvorenie ysvokotlakovej pistole: Stlačte pointnu páku a spustaciu páčku.
2. Zatvorenie vysokotlakovej pistole: Uvol'nite poistnú páku a spustaciu páčku.

Prevádzka s vysokým tlakom

Pristroj sa moze použivat' v kolmom alebo ležatom stave. Upozornenie

Pristroj je vybaveny tlakovym spinačom. Motor nabenne iba vtedy, ked je vysokotlaková pistol otvorená.
1. Prístroj s bubnom na hadicu: Vysokotlakovú hadicu celkom odviñte z hadicového bubna.

1. Nastavte vypinač prístroja na "I".
2. Odistite vysokotlakovu pistol, bezpečnostné západku pritom posunte smerom dozadu.
3. Otvorte vysokotlakovu pistol.
4. Pri pristroji s regulaciou tlaku a množstva: Pracovný tlak nastavte otočením regulácie tlaku a množstva.

Prevádzka s Čistiacim prostriedkom

Upozornenie

Na prevádzku pristroja je s Čiustiacim prostriedkom je po-trebná nadoba s penovacim pracovným nadstavcom (volitelné vyavenie).

△VYSTRAHA

Ohrozenie zdravia sposobene nespravnou manipulaciou s cistiacimi prostriedkami

Nevhodné Čistace prostriedky možu prístroj a Čisteny objekt poskodit'.

Na ochranu?životného prostredia zaobchodzajte USporensciustiacimi prostriedkami.

Cistace prostriedky spoločnosti KÁRCHER zaručuju bezchybnú prácu. Nechajte si, prosim, poradit alebo požadujte naš katalog, pripl. informacné prosperkty o cistiacich prostriedkoch.

Obrázok C

1Penová dýza
②Nádrž
3 Tieniaca suprava Primes cistiacich prostriedkov: 3=vyso, 2=stedne, 1=nizko
④ Nasávacia hacica
5 Pracovn'y nadstavec

1. Odskrutkujte nádrž.
2. Požadovaná clonu zasunte do nasavacej hadice.
3. Cistaci prostriedok najeje do nadrze.
4. Nadž priskrutkujte na penovú dzyu.
5. Odstrante dzyu z pracovného nadstavca.
6. Penovú dýzu nasadte na vysokotlakovú pistól' a pevné utiahnite rukou.
7. Uvedte vysoklakovcisticdo prevadzky.

Preplachnutie penovacieho pracovného nadstavca

Penovaci pracovny nadstavec sa po pouziti musi preplachnut, aby sa zabranoilo usadeniu cistiacich prostriedkov.

1. Odskrutkujte nádrž.
2. Zvyšky Čistiaceho prostriedku nalejte spāt' do prepravného obalu.
3. Do nádoby najeje Čistú vodu.
4. Nádrž priskrutkujte na penovú dzyu.
5. Na vyplachnutie zvyskov cistiaceho prostriedku penovu dzyu nechajte zapnutu cca 1 minutu.
6. Vyprázdnite nádrž.

Preruşenie prevádzky

1. Zatvorte vysokotlakovu pistol, pristroj sa vypne.
2. Zaistite vysokotlakovu pistol, poistnpu paku pritom posunte smerom dopreu.

Upozornenie

Po vypnuti pristroja klesne tlak vody o cca 70% Tym klesne ovladacia sila vysokotlakovej pistole a zvysi sa zivotnost pristroja.

Pokračovanie v prevádzke

1. Odistite vysokotlakovu pistol, poistnú páku pritom posuţe smerom dozadu.
2. Otvorte vysokotlakovu pistol, pristroj sa opat' zapne.

Ukončenie prevádžky

1. Uzativorte privod vody.
2. Otvorte vysokotlakovu pistol.
3. Spinač pristroja otočte na „I“ a nechajte ho bežat' 5 až 10 sekünd.
4. Zatvorte vysokotlakovu pistol'
5. Spinač pristroja otočte na „0/OFF".
6. Sietová zastřku vytiahnite zo zasuvky lensuchou rukou.
7. Odstrante privod vody.
8. Otvorte vysokotlakovu pistol, až v prístroji nie je ziadny tlak.
9. Zaistite vysokotlakovu pistol, poistnú páku pritom posuţe smerom doprodu.

Len HD...M, HD...MX: Uschovanie prístroja

1. Pracovný nadstavec vysokotlakovou pistolou vložte do puzdra pracovného nadstavca a zablokujte v držiaku pracovného nadstavca.
2. Sietovy kabel navinte na drziak kábla.
3. HD...M: Navinte vysokotlakovu hadicu, preveste ju cez odkladaciu plochu na hadice a zaistite gumovym popruhom. HD...MX: Vysokotlakovu hadicu na vintte na hadicovy bubon a preklopte rukovat' k'uky.
4. Stlačte odblokovanie posuvného držadla a zasunte posuvné držadlo.

Ochrana proti mrazu

POZOR

Mrázmöze zničit' prístroj, z ktorého nebola úplne vypustená voda.

Pristroj uchovávajte na mieste zaistenom proti mrazu. Ak nie je možné skladovanie zabezpečné proti za mrznutiu:

1. Vodu vypustite.
2. Cez pristroj precerpaje bezny v obchodoch dostupny prostriedok ochrany proti zamrznutiu.
3. Pristroj nechajte bezat' max. 1 minutu, až kým sa Čerpadlo a potrubia nevyprázdnia.

Upozornenie

Použite nemrznúcu zmes pre vozidla na bazé glykolu bežne dostupnu v obchodoch. Dodržiavajte predpisy vyrobuču pre manipuláciu s nemrznúcou zmesou.

Preprava

UPOZORNENIE

Nebezpečenstvo zranenia, poskodenia

1. Pristroj skladujte len vo vnutornych priestoroch.

Osetrovanie a udrzba

△NEBEZPECENSTVO

Nebezpečenstvo zranenia neumyselným nábehom prístroja a zásahom elektrickým prudom.

Pred vsetkymi pracami vypnite pristroj a vytiahnite sie'tovu zastrchu.

Po 500 prevádkovych hodinach, minimálne)\ jedenkrát ročne

Mno?žstvo a druh oleja si pozrite v odseku „Technické udaje"

1. Odskrutkujte 4 skrutky.
2. Odoberte kryt pristroja. Obrazok D
3. Hadicu na vypustanie oleja sklopte nadol a podrzte nad zbernou nadobou na olej.

4. Vytilhniite zátku zhadice na vypust'anie oleja.

5. Odoberte veko.

6. Z olejovej nadrze vyberte penovy filter.

7. Pockajte, kym olej celkom vytecie.

Obrázok E

1. Zastréte zátku do hadice na vypust'anie oleja.
2. Hadicu na vypustanie oleja sklopte smerom dole a zaklapnite.
3. Doplhte odmerané mnozstvo oleja.
4. D olejovej nadrze vlozte penovy filter.
5. Namontujte a riadne utiahnite veko. Obrazok F

Pomoc pri poruchách

△NEBEZPECENSTVO

Nebezpečenstvo zranenia neumyselným nábehom prístroja a zásahom elektrickým prudom.

Pred vsetkymi pracami vypnite pristroj a vytiahnite sie-tovu zastrchu.

Elektrické konstrukné diely nechajte prekontrolovat a opravovat iba v autorizovanom zákazníckom servise. Pri poruchách, ktoré Nie su uvedené v tejto kapitole, v pripeade pochybností a pri yvslovnom upozorneni vyhla dajte autorizovaný zákaznicky servis.

Pristroj sa nedá spustit'

• Prekontrolujte, Či nie je poskodený pripojovaci kábel.
  Prekontrolujte siefovne napatie.
  Ak sa pristroj prehrial: a Spinač pristroja nastavte na "0". b Pristroj nechajte vychladnú't minimálne 15 minút. c Spinač pristroja nastavte na "1".
  Pri elektrickej poruche vyhl'adajte zakaznicky servis.

• Skontrolutje ve'lkost'dyzy, požadovanú ve'lkost'si pozrite v kapitole „Technické udaje".
• Odvzdušnite pristroj, pozrite si kapitolu „Odvzdušnenie pristroja".

Vycistite sitko v pripojke vody.
- Skontrolutje privadzane množstvo vody, požadované množstvo si pozrite v kapitole „Technické udaje".
Vycistite dzyu.
V pripe de potreby vyhl'adajte zakaznicky servis.

Netesné Čerpadlo

Su pripustné až 3 kvapky vody za minútu.
Privacsej netesnosti nechajte pristroj skontrolovat'v zakaznickom service.

Cerpadlo klepe

• Skontrolujte vodovodné potrubie z hladiska tesnosti.
• Odvzdušnite pristroj, pozrite si kapitolu „Odvzdušnenie pristroja".

V pripe de potreby vyhl'adajte zakaznicky servis.

Primes cistiaceho prostriedku je prilis malá

Doplnte nadobupenovej dzy.
- Na nasávaciu hadicu nastréte vácšiu clonu.
- Nasavaciu hadicu a penovú dzyu skontrolujte z hă-diska zvyškov Čistaceho prostriedku. Usadeniny odstrănte vlažnouvodou.

Prísluěnsstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto componenty zarucujú bezpečné a bezporuchovů prevázdu zariadenia. Informácie o príslušenstve a náhradných dieloch sa načchodzaju na stránke www.kaercher.com.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spolocnostou. Pripadné poruchy Vásho zariadenia odstránime v rámci záručnej doby zadarmo,Pokial ich pričinou boli materialové alebo vyrobné chyby.Pri uplatnovani záruky sa spolu s dokladom o kupe obratte na Vásho predajcu alebo na majblizsie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické udaje

HD 6/15		M	HD 6/15MX	HD 6/15 M PU	HD 7/17M	HD 7/17MX	HD 7/17 M PU	HD 7/14-4 M
Elektrická prípojka
Sietové napätie V 230 230 230 400 400 400 230
Fáza			~	1	1	1	3	3
Sietová frekvencia	Hz	50	50	50	50	50	50	50
Prikon	kW	3,1	3,1	3,1	4,2	4,2	4,2	3,4
Stupeč ochrany		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (zotrvačné)	A	16	16	16	16	16	16	16
Predlžovací kabel 30 m	mm2	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Prípojka vody
Prívodný tlak (max.)	MPa	1	1		1	1	1	1
Teplota vody na pritoku (max.)	°C	60	60	60	60	60	60	60
Privádzané množstvo (min.)	l/min	12	12	12	12	12	12	12
Nasávacia vyška (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Výkonové udaje pristroja
Veǐkost Štandardnej dýzy	-- 033 033 033 038 038 038 043
Prevádkový tlak	MPa	15	15	15	17	17	17	14
Prevádkový tlak (max.)	MPa	22,5	22,5	22,5	25,5	25,5	25,5	21
Prietok, voda	l/min	9,3	9,3	9,3	11,5	11,6	11,6	11,5

	HD 6/15 M	HD 6/15 MX	HD 6/15 M PU	HD 7/17 M	HD 7/17 MX	HD 7/17 M PU	HD 7/14-4 M
Sila spätného nárazu vysokotlakovej piștole
Rozmery a hmotnosti
T y p i c k á	p r e e v á	d z
Dlžka mm 455 455 290 455 455 290 455
Śirka mm 400 300 400 300 400 400
Vydška, posuvné držadlo dole (hore) mm 700	890	565 700	890	565 700
	(970)	(970)	(970)	(970)	(970)	(970)
Množstvo oleja	l	0,25	0,25	0,20	0,20	0,20	0,35
Druh oleja	Typ 15W40	15W40	15W40	15W40	15W40	0W40
Zistené hodnoty podla EN 60335-2-xx
Hodnota vibráci ruka-rameno	m/s2	2,4	2,8	2,4	3,0	2,9	3,0
Neistota K	m/s2	0,7	0,8	0,7	0,8	0,8	0,8
Hladina akustického tlaku	dB(A)	74	74	76	79	78	79
Neistota KpA	dB(A)	3	3	3	3	3	3
Hladina akustického vydkonu LWA + Neistota KWA	d	B	( A )	9	0	9	0
	HD 7/14-4 MX	HD 7/16-4 M	HD 7/16-4 MX	HD 8/18-4 M	HD 8/18-4 MX	HD 8/18-4 M PU
Elektrická pripojka
Sietové napatie	V	230	400	400	400	400	400
Fáza	~	1	3	3	3	3	3
Sietová frekvencia	Hz	50	50	50	50	50	50
Prikon	kW	3,4	4,2	4,2	4,6	4,6	4,6
Stupeč ochrany		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Zaistenie siete (zotrvačné)	A	16	16	16	16	16	16
Predlžovací kabel 30 m	mm2	2,5	2,5	2,5	2,5	2,5	2,5
Pripojka vody
Privodný tlak (max.)	MPa	1	1	1	1	1	1
Teplota vody na pritoku (max.)	°C	60	60	60	60	60	60
Privádzané množstvo (min.)	l/min	12	12	12	12	12	12
Nasávacia vydška (max.)	m	0,5	0,5	0,5	0,5	0,5	0,5
Vydoronové udaje pristroja
Veilkost štandardnej dýzy	--	043	042	042	042	042	042
Prevádkový tlak	MPa	14	16	16	18	18	18
Prevádkový tlak (max.)	MPa	21	24	24	27	27	27
Pritok, voda	l/min	11,5	11,6	11,6	12,5	12,5	12,5
Sila spätného nárazu vysokotlako-vej piștole	N	21,3	21,3	21,3	21,3	21,3	21,3
Rozmery a hmotnosti
Typická prevádková hmotnost'	kg	42	40	43	41	44	36
Dlžka	mm	455	455	455	455	455	290
Širka	mm	400	400	400	400	400	300
Vydška, posuvné držadlo dole (hore) mm	mm	890 (970)	700 (970)	890 (970)	700 (970)	890 (970)	565
Množstvo oleja	l	0,35	0,35	0,35	0,35	0,35	0,35
Druh oleja	Typ	0W40	15W40	15W40	15W40	15W40	15W40
Zistené hodnoty podla EN 60335-2-xx
Hodnota vibrácii ruka-rameno	m/s2	2,7	2,4	2,5	2,3	2,3	2,3

HD 7/14-4	MX	HD 7/16-4	HD 7/16-4	HD 8/18-4	HD 8/18-4	HD 8/18-4
		M	MX	M	MX	PU
Neistota K m/s20,8 0,7 0,7 0,7 0,7
Hladina akustického tlaku dB(A) 69 70 72 75 73 76
Neistota KpA	d	B	(	A	)	3
Hladina akustického vykonu LWA + Neistota KWA	d	B	(	A	)	8
						5
						8
						6

Technické zmeny vyhradené.

Vyhlásenie o zhode ES

Tymto prehlasujeme, ze dalej označený stroj zodpovedá na základe svojej koncepcie a konstrukného vyhotovenia, ako aj od nás do prevadzky uvedenych vyhotoveni, prislužnám základnám bezpečnostném a zdravotnám poziadavkám smernic ES. V pripadzmeny, ktoru naschvalime, stráca toto prehlásenie platnost'.

Vyrobok: Vysokotlakovy Čistč

Typ: 1.150-xxx

Príslušné smernice ES

2000/14/ES

Hladina akustického vykonu dB (A)

	namerané za	ručené
HD 6/15 M	87	90
HD 6/15 MX	87	90
HD 6/15 M PU	90	92
HD 7/17 M	92	95
HD 7/17 MX	91	94
HD 7/17 M PU	92	95
HD 7/14-4 M	81	84
HD 7/14-4 MX	82	85
HD 7/16-4 M	83	86
HD 7/16-4 MX	86	88
HD 8/18-4 M	88	91
HD 8/18-4 MX	87	89
HD 8/18-4 M PU	90	92

Podpisani Jednajv povereni a s plnou mocou vedenia spolochnosti.
