DIS162 - štartovacie káble ULTIMATE SPEED - Bezplatný návod na obsluhu

Typ produktu	Štartovacie káble
Značka	Ultimate Speed
Model	DIS162
Menovité napätie	12 V alebo 24 V
Celková dĺžka	7 m (2 × 3,5 m)
Kapacita pre benzínový motor	Až do 5500 cm³
Kapacita pre naftový motor	Až do 3000 cm³
Ochrana proti prepätiu	Áno, integrovaná
LED osvetlenie	4 LED (jedna na každú pólovú svorku)
Napájanie LED	8 gombíkových batérií LR44 (2 na svorku)
Obsah dodávky	1 červený kábel (+), 1 čierny kábel (-), 1 úložné vrecko, 8 gombíkových batérií, 1 návod na použitie
Norma	DIN 72553-25
Záruka	3 roky
Zamýšľané použitie	Pomoc pri štartovaní medzi dvoma vozidlami s batériou 12 V alebo 24 V
Dôležité bezpečnostné pokyny	Nepripájajte čiernu svorku na záporný pól vybitej batérie; nepoužívajte vo výbušnej atmosfére

Často kladené otázky - DIS162 ULTIMATE SPEED

Ako používať štartovacie káble DIS162?

Uistite sa, že obe batérie majú rovnaké napätie (12 V alebo 24 V). Najprv pripojte červenú svorku (+) na kladný pól vybitej batérie (A), potom druhú červenú svorku na kladný pól darcovskej batérie (B). Pripojte čiernu svorku (-) na záporný pól darcovskej batérie (B), potom druhú čiernu svorku na kostru nefunkčného vozidla (A), ďaleko od batérie. Naštartujte darcovské vozidlo, potom nefunkčné vozidlo.

Aký je správny poradie pripájania?

1. Červená svorka (+) na kladný pól vybitej batérie (A). 2. Červená svorka (+) na kladný pól darcovskej batérie (B). 3. Čierna svorka (-) na záporný pól darcovskej batérie (B). 4. Čierna svorka (-) na kostru nefunkčného vozidla (A). Nikdy nepripájajte čiernu svorku priamo na záporný pól vybitej batérie, aby ste predišli iskreniu.

Čo robiť, ak svieti zelená LED ochrany proti prepätiu?

To znamená, že ochrana proti prepätiu je aktívna a funguje správne. Absorbuje prípadné napäťové špičky. Môžete bezpečne pokračovať v štartovaní.

Ako vymeniť batérie v LED?

Odstráňte skrutky na vypínači ZAP/VYP (5) a odstráňte plastový kryt. V každej svorke sú dve gombíkové batérie LR44. Vložte nové batérie podľa polarity (+/-). Zatvorte kryt a zaskrutkujte.

Aká je dĺžka záruky?

Výrobok má záruku 3 roky. Uschovajte pokladničný blok ako doklad o kúpe. Záruka sa vzťahuje na chyby materiálu a spracovania pri správnom používaní.

Môžem tieto káble použiť na 6 V batériu?

Nie, tieto káble sú určené len pre 12 V alebo 24 V batérie. Použitie na 6 V batérii by mohlo spôsobiť skrat alebo poškodiť elektroniku.

Čo robiť, ak motor po niekoľkých pokusoch nenaštartuje?

Každý pokus o štartovanie by nemal presiahnuť 15 sekúnd. Medzi jednotlivými pokusmi počkajte aspoň jednu minútu. Ak motor po niekoľkých pokusoch nenaštartuje, obráťte sa na mechanika.

Ako udržiavať štartovacie káble?

Káble čistite suchou a nepráškovou handričkou. Nikdy nepoužívajte vodu ani rozpúšťadlá. Káble skladujte v priloženom úložnom vrecku, aby boli chránené pred vlhkosťou a nečistotami.

Môžem káble používať v daždi?

Káble by nemali byť vystavené nadmernej vlhkosti. Nepoužívajte káble v silnom daždi alebo vo vlhkom prostredí, aby ste predišli riziku úrazu elektrickým prúdom alebo skratu.

Ako odpojiť káble po štartovaní?

Odpojujte v opačnom poradí ako pri pripájaní: 1. Odstráňte čiernu svorku z kostry nefunkčného vozidla (A). 2. Odstráňte čiernu svorku zo záporného pólu darcovskej batérie (B). 3. Odstráňte obe červené svorky v ľubovoľnom poradí. Vyhnite sa kontaktu s rotujúcimi časťami motora.

NÁVOD NA OBSLUHU DIS162 ULTIMATE SPEED

Ekologické škody v dusledku chybného zlikvidovani baterii!

Bezpečnostné upozornenia týkajúce sa bateri/ akumulatorovych bateri Strana 56

Bezpečnostné upozornenia k šartovaciemu káblu Strana 56

Používanie LED svetla Strana 57

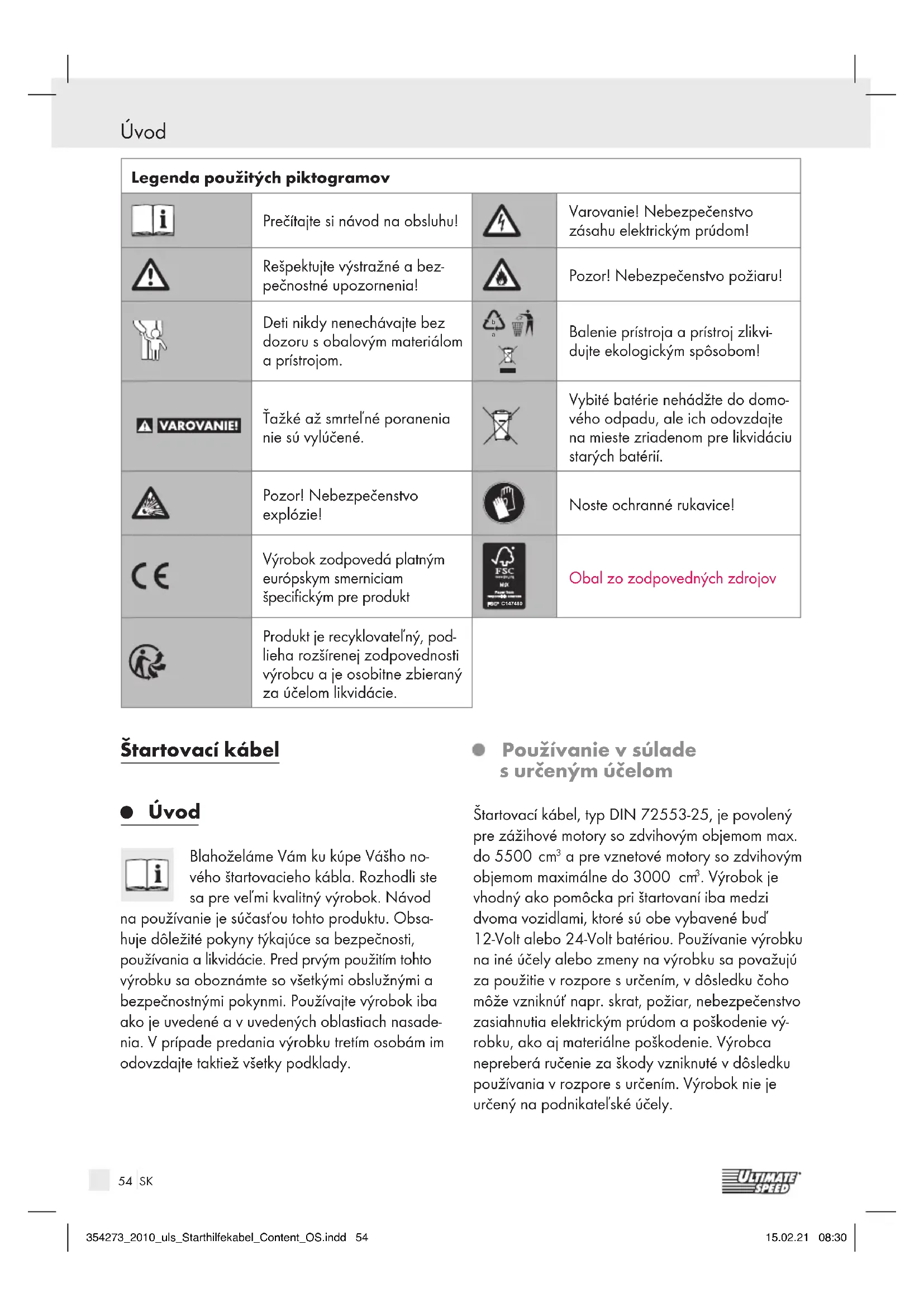

Legenda použitych piktogramov
i	Prečitajte si námod na obsluhu!	4	Varovanie! Nebezpečenstvo zásahu elektrickým prúdom!
	Rešpektujte výstražné a bez-pečnostné upozornenia!		Pozor! Nebezpečenstvo požiaru!
	Deti nikdy nenechávajte bez dozoru s obalovým materiálom a prístrojem.		Balenie prístroja a prístroi zlikvidujte ekologickým spôsobom!
VAROVANIE	Tázéké až smrételné poranenia nie su yvlúčné.		Vybité batérié nahádžte do domo- hévo opadu, ale ich odovzdajte na mieste zriadennom pre likvidáciu starzych batérii.
	Pozor! Nebezpečenstvo explózie!		Noste ochranné rukavice!
CE	Výrobok zodpovedá platným európskym smernician špecifikým pre produkt	FSC FSC NK C147480	Obal zo zodpovedných zdrojov
	Produkt je recyklovatel'ný, pod- lieha Rozsirenej zodpovednosti výrobcu a je osobitne zbieraný za účelom likvidácie.

Šartovaci kabel

Uvod

Blahoželáme Vám ku kúpe Vásho nového šartovacieho kábla. Rozhodli ste sa pre vel'mi kvalitny vyrobok. Navod

na použivanie je sučastou toto produktu. Obsa-huje doležitePokyny týkajuce sa bezpečnosti, použivania a likvidácie.Pred prým použitim toto vyrobku sa oboznámte so vsetkymi obluznymi a bezpečnostnymi tokynmi. Použivajte vyrobok iba ako je uvedené a v uvedenych oblastiach nasadenia.V pripad predatia vyrobku tretim osobám im odovzdajte taktiež vsetky podklady.

- Použivanie v sulades urceným učelom

Šartovaci kabel, typ DIN 72553-25, je povolený pre zážihove motory so zdvihovým objemom max. do 5500~cm^3 a pre vznetové motory so zdvihovým objemom maximálne do 3000~cm^3 . Vyrobok je vchodný ako pomôcka pri šartovani iba medzi dvoma vozidlami, ktoré su obe vyavené bud 12-Volt alebo 24-Volt bateriou. Použivanie vyrobku na iné učely alebo zmeny na vyrobku sa považuju za použitie v Rozpore s urcenim, v dosledku coho moze vzniknúf napr. skrat, požiar, nebezpečenstvo zasiahnutia elektrickým prudom a poskodenie vyrobku, ak o materialne poskodenie. Vyrobca nepreberá rucenie za skody vzniknute v dosledku použivania v Rozpore s urcenim. Vyrobok nie je urcený na podnikatel'ské učely.

- Obsah dodávky

Bezprostredne po rozbaleni skontrolujte obsah dodavky co sa tyka kompletnosti ako aj bezchybnosti stavu vyrobku a vsetkych casti. Ak nie je obsah dodavky kompletny, v ziadnom pripeh ho nepouzivaje.

1 pomocny startovaci kabel cierny (-) / cerveny (+) s ochranou proti prepatiu
1. uśchovná toška
8 gombíkovych batérii
1 návod na použivanie

- Popis Častí

1 Pomocny startovací kabel Červeny (+)
[la] Pólová svorka s LED Červéna
1b Pólová svorka s LED Červéna
2 Pomocny startovaci kabel cierny (-)
2a] Pólova svorka s LED cierna
2b Pólova svorka s LED cierna
3 Ochrana protiprepatiu
4 LED svetlo
5ZA-/VYPINAC

A = vbybity akumulátor

B = pomocny akumulator

- Technické udaje

Pomocny startovaci kabel s plne izolovanymi polovymi svorkami:

Pri skodach, ktoré vzniknu v dosledku nedodržiavania tohto nadvu na pouzivanie, zanika garancny narok! Za naslnedne skody nepreberame ziadnu zodpovednost! V pripe devcnych skod a skod na

osobach, ktoré su spôsobené neodbornou manipuláciou alebo nedodržiavanim bezpečnostnych po-kynov, nepreberame ziadnu zodpovednost!

Tento pristroj nie je hračka, nepatri do ruk defom. Deti nedokázu Rozpoznat'nebezpečenstva, ktoré vznikaju pri manipuláci i spristrojom.

VAROVANIE! OHROZENIE ZIVOTA!

Drzte deti pochas pouzivania vyrobku mimo pracovneho rozsahu.

Tento pristroj mozu pouzivat deti od 8 rokov ao aj osoby so znizenymi psychickymi, senzorickymi alebo duseynymi schopnostami alebos nedostatkom skusenosti a vedomosti, ak su pod dozorom, alebo ak boli poucené ohladom bezpecného pouzivania pristroja a ak porozumeli nebezpecenstvam spojenym s jeho pouzivanim. Deti sa s pristrojom nesmu hrat. Cistenie a udrzbu pristroja nesmu vykonavat deti bez dozoru.

POZOR! NEBEZPECENSTVO

EXPLOZIE! Pomocny šartovací kábel nepoužívajte v prostredi's ne

bezpečenstvom explózie, v ktorom sa nachá-dzajú hor'ave vypary, plyny alebo prachy.

VAROVANIE! Poškodené vedenia predstavju nebezpečenstvo ohrozeniaŽivota zasahom elektrickym prudom. V pripe doškodení, opráv alebo iných problemov na produits sa obratóna servisné pracovisko alebo elektroodbornika.
Nikdy neotvarajte{nietoryz elektrickych prevadzkovych prostriedkov (vedeni) ani do nich nestrkaite cudzie predmety. Taketozasahy prestavuju ohrozenie zivotazasahom elektrickym prudom.

Bezpečnostnéupozornenia týkajúce sa baterii / akumulátorovych bateri

A VAROVANIE! BATÉRIE SKLADUJTE

MIMO DOSAHU DETI! Prehltnutie moze sposobit' chemické popaleniny, perforaciu tkaniny makkych casti a smr. Tažke popaleniny sa mozu vyskytnuf dve hodiny po prehltnuti. Okamzite vyhl'adajte lekára.

NEBEZPECENSTVO OHROZENIA ZI

VOTA! Baterie/akumulatorové baterie drzte mimo dosahu deti.V pripe de prehlnutia okamzite vyhl'adajte lekara!

NEBEZPECENSTVO EXPLOZIE!

Nenabijatel'ne baterie nikdy znova nenabijajte. Baterie/akumulatorové

bataire neskratujte a / alebo neotvaraje. Na-sledkom moze byt' prehriatie, poziar alebo explozia.

Batérie / akumulatorové batérie nikdy nahádžte do ohna alebo vody.
- Nevystavujte baterie/akumulatorové bateriemechanickej zafazi.

Riziko vytečenia batérii/akumulátorovych batérii

Baterie / akumulatorové baterie nikdy nevystavujte extremnym podmienkam a teplotam, ktoré by na ne mohl posobit, napr. na vykurovacich telesach/ priamom slnecnom ziareni.
Vyhybajte sa styku s pokožkou, ocami a sliznicami! Pri kontakte s kyselinou baterie ihned vyplachnite postihnute miesta vacdsim mnozstvom cistej vody a okamzite vyhl'adajte lekara!

Vytečné alebo poskodené baterie / akumulátorové baterie možu pri konkožkou spôsobí poleptanie. V takom reto nostvchodné ochranné rukavice.

Použivajte výhradne uvedeny typ bateri / akumulatorovych bateri!
Vlozte baterie / akumulatorove baterie podla oznacenia polarity (+) a (-) na baterii / akumulatorovej baterii a vyrobku.
Pred vlozenim očistite kontakty na baterii / akumulátorovej baterii a v priečinku pre bateriu suchou handrickou, ktorá nepúšťa vlákna, alebovatovou tycinkou!
- Vybité baterie / akumulátorové baterie ihned'vyberte z produktu.

- Bezpečnostné upozornenia k šartovaciemu káblu

Kapacita šartovacieho akumátora poskytućeho prud, napr. 45 Ah, (automobil B) nesmie ležaf výrazne pod kapacitou vybitého šartovacieho akumátora (automobil A), inak nie je moźné našartovanie vozidla. Hrozi nebezpečestvo prehriatia.

Pomocou šartovacieho kábla možno spajat iba bateries rovnakym menovitym napatim (12 alebo 24 Volt). Inak hrozi nebezpečenstvo skratu, ak o aj nebezpečenstvo poskodenia elektroniky vozidla a elektrickych componentov.
Medzi vozidlami (automobil A a B) nesmie existovat'kontakt karoseri'a tento sa nesmie ani vytvorit. Inak hrozi nebezpečenstro skratu.

NEBEZPECENSTVO POZIARU!

Zápalné zdroje (napr. olvorený zdroj svetla, horiac cigary, cigarety

alebo elektrické iskry) udržiavajte v bezpečnej vzdialenosti.

POZOR! NEBEZPECENSTVO! RIZIKO

PORANENIA Oci! Nenaklanajte sa nad startovacie akumulatory. Elektrolyt je kvapalny aj pri nizkych teplotach a nezavisle od stavu nabitia.

Vybity'startovaci akumulator (automobil A) nesmie byt' pri procese pomocného startovania odpojený od prislušnej siete vozidla.
Zapalovania vozidiel sa musia pred pripojenim pomocného šartovacieho kábla vypnú' a je potrebné zatiahnut parkovaciu brzdu. Pri mechanickych prevodovkách zarad'te radiacu páku do neutrálu, pri automatickych prevodovkách prestavte voliacu páku do polohy „P".
Vedenia pomocného šartovacieho kábla po-ložte tak, aby nemohli byt zachytené rotujucimi dielmi v priestore motora.

- Používanie LED svetla

Pri zlych svetelnych pomeroch zjednodusia LED svetla 4 pripojovanie pomocného šartovacieho kábla.
Pre zapnutie LED svela umiestnite ZA-/ VYPINAC5 do polohy (I). Pre vypnutie LED svetla 4 umiestnite ZA-/VYPINAC5 do polohy (O).
V každej svorke sa nachadzaju vždy dve gombikové batérié. Ak ich chcete vypnú, odstrante skrutky, ktoré su umiestnene bezprostredne na ZA-/VYPINACI 5, a vyberte umelohmotny kryt.
Pri vkladani dodrzte spravnu polaritu plusovych a minusovych polov.

Upozornenie: Najskór prekontrolujte, cis majú obidva akumúlátory, pomocné akumulátor (automobil B) a vybitý akumulátor (automobil A), rovnák napatie (12 alebo 24 Volt) a približné rovnák ka-pacitu. Porovnajte flačené texty na akumulátoroch!

NEBEZPECENSTVO EXPLOZIE!

V ziadnom priade nezapajite ciernu polov svorku (-) na minusovy baterie, pretoze vznika nebezpecen- iskier, pri ktorom sa mozu zapalit lyny.

1. Zapojte Červeny pomocny STARTOVACI kabel 1 s Červenou polovou svorkou (+) na plusovy pol vybitej batérié (A).
2. Zapojte druhu polov svorku 1b cerveného pomocného startovacieho kábla 1 na plusovy pol budzej baterie (B).
3. Zapojte cierny pomocny startovaci kabel 2s cervenou polovou svorkou (-) 2a na minusovy pol cudzej baterie (B).
4. Potom pripojte druhu polovu svorku 2b cierneho pomocného startovaceho kábla 2 na karosériu vozidla, napr. na. vodič spajajuci karosérius motorom alebo na iné neobaléné miesto na bloku motora vozidla, ktoré ostalo stav (A).

Upozornenie: Toto miesto by malo byt' co naj viac vzdialene od startovacej baterie, aby nedoslo k zapaleniu vybusneho plynu, ktory sa mahol vyvorit.

Upozornenie: Ak svieti zelená LED ochrany pred prepätim 3, je ochrana aktívna a funguje. Ochrana proti prepätiu absorbuje pripadné napä́ové spicky.

- Startovanie

Upozornenie: Po kazdomPokuse o nastartovanie, ktory nesmie trvat dlhsie ako 15 sekund, vyckajte po dobu minimalejednu minutu.Ak je proces startovania aj po viacerychPokusoch neuspesny, vyhladajte autoservis.

Po uspesnom nastartovani vozidla, ktoré ostalo stav (vozidlo A) počkajte 2 až 3 minúty, kým motor bezproblémovo nebeži.

- Odpojenie

Upozornenie: Pomocny startovaci kabel odpojte v opacnom poradi.

1. Odoberte batériovu svorku 2b cierneno pomocného šartovacieho kábla 2 z vodica spajáuceho karoséiu s motorom odstaveného vozidla (A).
2. Potom odpoje druhu polovu svorku 2a cierneho pomocneho startovacieho kablz minusoyeho polu budzej baterie (B).
3. Teraz v l'ubovol'nom poradi odstrante obe polove svorky a 1b cerveného pomocného startovacieho kábla (A, B).
   Pri odstrañovani pomocného šartovacieho kábla dbajte na to, aby sa nedostal do kon-taktu s otácajúcimi sa āsfi ami motora.

Upozornenie: Vozidlo, ktoré ste nastartovali pomocou pomocného startovacieho kábla, neodstavte ihned'. Urcitú dobu jazdite, aby sa bateria znova nabila prostrednictvom alternatora.

Nepouživajte rozpúšadla, benzín a pod. Inak hrozi nebezpečenstvo materiálneho poskodenia.
Na cistenie pouzivaje iba suchu handricku, ktora nepusfa ylakna.

Likvidácia

Obal pozostáva z ekologickych materialov, ktoré możete odovzdat na miestnych recyklacnych zbernych miestach.

Vsimaje si prosim oznacenie obalovych materialov pre triedenie opadu, su oznacene skratkami (a) a cislami (b) s nasledujucim vyznamom: 1-7: Plasty / 20-22: Papier a Karton / 80-98: Spojené latky.

Vyrobok a obalové materialy su recyklovatel'ne, zlikvidujte ich oddelene pre lepsie spracovanie odpadu. Triman-Logo plati iba pre Francuzsko.

O moznostiach likvidacia opotrebovaného vyrobku sa možete informovat na Vasej obecnej alebo mestskej sprave.

Ak vyrobok dosluzil, v zaujme ochrany zivotneho prostredia ho neodhodte do domoveho oppadu, ale odovzdajte na odbornu likvidaciu. Informacia o zbernych miestach a ich otvaracich hodinach ziskate na Vasej prislusnej sprave.

Defektne alebo použite baterie musia byt odovzdané na recykláciu podla smernice 2006/66/ES a jej zmien. Baterie a/alebo vyrobok odovzdaje prostrechnictvom dostupnych zbernych stredisk.

Škody naživotnom prostredi v dôsledku nesprávnji likvidácie baterii!

Baterie nesmiete likvidovat' spolu s domovym odpadom. Mozu obsahovat jedovate fazke kovy a je potrebne zaobchodzatsnimi akos nebezpecnym odpadom.

Garancia a servis

Pre větky otázky majte pripravenýPokladničné doklad a cislo vyrobku (IAN 354273_2010) ako dokaz o kúpe.

IUc.vyr.:97537-8

Model c.: DIS-162

Vyrobca

MTS Group
