Typ produktu	Umývačka riadu na zabudovanie
Značka	Bosch
Model	SHV4HBX40E
Rozmery (V x Š x H)	86 x 60 x 57 cm (nastaviteľné)
Hmotnosť	Približne 45 kg
Napájacie napätie	230 V, 50 Hz
Príkon	2400 W (odhad)
Kapacita	12 súprav riadu
Energetická trieda	A+ (odhad)
Spotreba vody	9,5 l na cyklus (odhad)
Hlučnosť	44 dB (odhad)
Umývacie programy	Eco, Intenzívny, Rýchly, Automatický atď.
Špeciálne funkcie	Odložený štart, Extra sušenie, VarioSpeed
Typ inštalácie	Zabudovanie pod pracovnú dosku
Farba	Biela / Nerez (podľa modelu)
Systém košov	Horný kôš s priehradkou na šálky, dolný kôš
Displej	LED časovač (TimeLight)
Bezpečnosť	Detekcia úniku, detská poistka, zámok dverí
Údržba	Pravidelné čistenie filtrov, postrekovacích ramien, tesnení
Náhradné diely	Postrekovacie ramená, filtre, tesnenie dverí, kryt na saponát atď.
Opraviteľnosť	Podrobný návod na opravu s pokynmi na výmenu

Často kladené otázky - SHV4HBX40E BOSCH

Ako spustiť umývací program?

Uistite sa, že spotrebič je zapojený, otvorte dvierka, vložte riad, pridajte čistiaci prostriedok, vyberte požadovaný program na ovládacom paneli a stlačte tlačidlo Štart. Zatvorte dvierka.

Ako vyčistiť filtre?

Vyberte spodný kôš, otočte hrubý filter proti smeru hodinových ručičiek a vyberte ho. Odstráňte mikrofiltér. Opláchnite filter tečúcou vodou. Zložte späť tak, aby šípky lícovali.

Čo robiť, ak spotrebič zobrazí chybový kód?

Pozrite si používateľskú príručku pre význam kódu. Bežné príčiny zahŕňajú upchatý filter, zablokované postrekovacie rameno alebo chybný prívod vody. Vypnite napájanie a skontrolujte tieto prvky.

Ako správne nainštalovať umývačku riadu?

Inštaláciu by mal vykonať odborník. Uistite sa, že spotrebič je vyrovnaný, dobre upevnený pod pracovnou doskou a že vodovodné a elektrické prípojky sú v súlade s normami.

Prečo sa voda neohrieva?

Skontrolujte, či vybraný program zahŕňa ohrev (napr. program Eco). Ak problém pretrváva, ohrievač vody môže byť chybný. Kontaktujte zákaznícky servis.

Ako vymeniť horné postrekovacie rameno?

Odskrutkujte rameno proti smeru hodinových ručičiek, potiahnite ho nadol. Vložte nové rameno a pevne ho zaskrutkujte. Uistite sa, že sa voľne otáča.

Ako vyčistiť vnútro umývačky riadu?

Vyberte filtre a postrekovacie ramená. Použite špecifický čistiaci prostriedok na umývačky riadu alebo biely ocot v prázdnom cykle. Utrite tesnenia dverí.

Aký typ čistiaceho prostriedku použiť?

Použite čistiaci prostriedok v prášku, kvapaline alebo tabletách určený pre umývačky riadu. Dodržiavajte odporúčané dávkovanie. Pre lepší výsledok použite leštiaci prostriedok.

Ako nastaviť výšku horného koša?

Horný kôš je možné nastaviť do výšky pomocou koľajníc. Zdvihnite alebo spustite kôš podľa veľkosti riadu. Podrobnosti nájdete v príručke.

Ako kontaktovať zákaznícky servis Bosch?

Zákaznícky servis Bosch môžete kontaktovať telefonicky (číslo v návode) alebo cez webovú stránku. Majte pripravené číslo modelu a dátum nákupu.

NÁVOD NA OBSLUHU SHV4HBX40E BOSCH

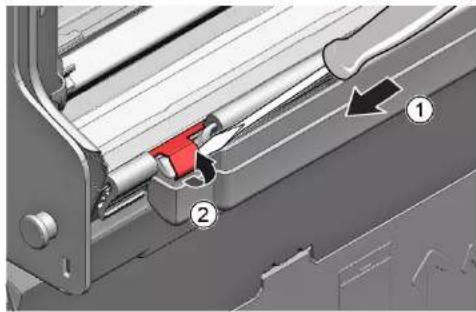

4.2 Montáž systému kosú

Požiadavka:

4.15.2 Montáž zásuvkovej dosky v základni

1. Odistite prídržný hák vzadu (1).

1. Zaháknete prídržný hák (2).

3

4.10.1 Odstránenie bočného panelu 801 4.10.2 Montáž bočného panelu 802

4.11 Výmena vonkajších dvierok 803

4.11.1 Odoberanie vonkajších dvierok 803 4.11.2 Montáž vonkajších dvierok 803

4.12 Výmena ovládacieho panelu 805

4.12.1 Odstránenie ovládacieho panelu 805 4.12.2 Montáž ovládacieho panelu 805

4.13 Zaistenie pružín dvierok 806

4.14 Výmena spodného panelu 808

4.14.1 Odstránenie spodného panelu 808 4.14.2 Montáž spodného panelu 808

4.15 Výmena dosky zásuvky v základni 809

4.15.1 Odobratie dosky zásuvky v základni 809 4.15.2 Montáž dosky zásuvky v základni 809

4.16 Výmena prepadového vedenia 810

4.16.1 Odoberanie prepadového kanála 810 4.16.2 Montáž prepadového vedenia 811

4.17 Výmena vnútorných dvierok 813

4.17.1 Odoberanie vnútorných dvierok 813 4.17.2 Montáž vnútorných dvierok 813

4.18 Výmena závesu dvierok 814

4.18.1 Odoberanie závesu dvierok 814 4.18.2 Montáž závesu dvierok 814

4.19 Výmena (spodného) tesnenia dvierok 816

4.19.1 Odoberanie tesnenia dvierok 816 4.19.2 Montáž tesnenia dvierok 817

4.20 Výmena (horného) tesnenia dvierok 818

4.20.1 Odoberanie tesnenia dvierok 818 4.20.2 Montáž tesnenia dvierok 818

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny na opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovania pred rizikami.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak boli pokyny dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

Üroveñ varovania Význam
ANEBEZPECENSTVO	Následkom nereštektovania varovného hlásenia je umtie alebo vázne zranenia.
VAROVANIE	Mоžnám následkom nereštektovania va-rovného hlásenia je umtie alebo vázne zranenia.
UPOZORNENIE	Mоžnám následkom nereštektovania va-rovného hlásenia su mieme zranenia.
POZORI	Mоžnám následkom nereštektovania va-rovného hlásenia je poškodenie majetku.

Tabuľka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
!	Věobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napálím
	Nebezpečenstvo vybuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

O tomto dokumente

Symbol označujúci riziko Význam
	Nebezpečenstvo v súvislosti s horúcimi povrchmi
	Nebezpečenstvo v súvislosti s magnetic-kým polom
	Nebezpečenstvo v súvislosti s neionizuji-cou radiacióu

Tabuľka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.


NEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné náslédky pri ignorovani nebezpeçenstva/varovania. Opatrenia a zákazy na zabrànenie nebezpeçenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predidenie nebezpečenstvu.

Vseob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nastrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
[Spustenie]Označenie klávesu alebo tlacidla
[00123456]Označenie Čísla materílu
Stav Označenie zobrazeného textu/okna (na displeji spotrebíča)

Tabuľka 3: Všeobecné symboly

Bezpečnosť

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

1. Zablokujte zadnú časť pracovnej plochy do vodidiel pomocou prídavných zarážok (1).

1. Zatlačte pracovnú plochu dopredu (2).
2. Zatlačte prednú časť pracovnej plochy nadol, aby zaisťovacie páčky počuteľne zacvakli na svoje miesto (3).
3. Znovu zaskrutkujte dve skrutky (4) (voliteľné).

Oprava

4.2 Inštalácia systému košov

Požiadavka: Príslušný kôš bol odstránený zo spotrebiča.

4.2.1 Montáž držadla v modeli s rozmerom 86 cm

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565] 1. Vložte držadlo diagonálne do čela koša. 2. Vyrovnajte a zacvaknite držiak na svoje miesto.

4.2.2 Montáž uchytky na pridržanie pohárov

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Pri umývaní pohárov sa uchytka na pridržanie pohárov dá vyklopiť. Prí-daným nahnutím sa zníži zachytávanie vody na spodnej časti pohárov. V prípade vysokých pohárov odporúčame nechať uchytku na pridržanie po-hárov sklopenú. Ak je vo vrchnom koši voliteľná plastová vložka, musí sa najskôr vybrať.

1. Vyberte plastovú vložku.

1. Zacvaknite uchytku na pridržanie pohárov na svoje miesto.

1. Vyklopte uchytku.

Oprava

1. Uložte predmety na umytie.

4.2.3 Montáž naparovacej vložky

Špeciálne nástroje:

Postup [00614935] Uchytka na pridržanie pohárov [00618565]

Naparovaciu vložku vtláčajte koncovými kusmi pod systém košov.

Oprava

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra.

1. Odoberte držadlo smerom nahor.
2. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

Oprava

1. Opatrne ohnite vodiace držadlá smerom von.

Vytiahnite sklopné drôty z držiakov.

1. Vytlačte rám na prednej časti z držadiel.

Skontrolujte, či do odpadového priestoru nespadol žiadny cudzí predmet.

4.6 Montáž ostrekovacej hlavice na plech na pečenie

1. Vyberte horný kôš.
2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

Ostrekovacia hlavica na plech na pečenie zacvakne na svoje miesto.

Oprava

Prehriatie hlavného pripojenia! Nebezpečenstvo požiaru. Pevne vlozte elektricky kabel, aby zacvakol.

Vlozte zastrochu elektrickeho kabla do zasuvky, aby ste poculi, ze zastroka zacvakne na svoje miesto.

Oprava

4.8 Vymena krytu na prací prostriedok

1. Vlozte krátky koniec pruziny do otvoru krytu na prací prostriedok (2).
2. Vlăcte kryt do dávkovacieho zariadenia (3).

4.8.3 Montáz krytu na prací prostriedok

1. Vlozte kryt na prací prostriedok 5 mm pred uplnym otvorenim do vodiacich kolajnic na boku. Pouzitim miernej sily zatlachte opacnú stranu do vodiacich kolajnic.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Vymena viecka cerpadla na odpadovú vodu

Požiadavka:

Kos je vybratý. Filtre sú vybraté. → 796

4.9.1 Odoberanie viečka čerpadla na odpadovú vodu

1. Odčerpajte všetku vodu. V prípade potreby
2. Pomocou lyžice vypáčte viečko čerpadla a chyťte ho za priečny diel.

4.10 Výmena bočného panela

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Voľne stojace spotrebiče: Pracovná plocha bola odobratá. → 790

4.10.1 Odstránenie bočného panelu

1. Odstráňte skrutky z bočného panelu (1).

Obr. 1: Plne integrované

1. Nakloňte bočný panel v hornej časti mierne smerom von (2).
2. Ďalej bočný panel nižšie a vytiahnite ho zo základného rámu (3).

Oprava

1. Vložte bočný panel do základného rámu (1).

Obr. 2: Plne integrované

1. Vlăcte bočný panel na spotrebič (2).
2. Zaistite bočný panel pomocou skrutiek (3).

Oprava

4.11 Vymena vonkajsch dvierok

Požiadavka:

Jednoducho vyberte skrutky popísané v nasledujúcich krokoch.

1. Otvorte dvierka.
2. Odoberte štyri skrutky.

3

Dvierka zaistite a z jednej strany pridržte.

Odstráňte dve skrutky.

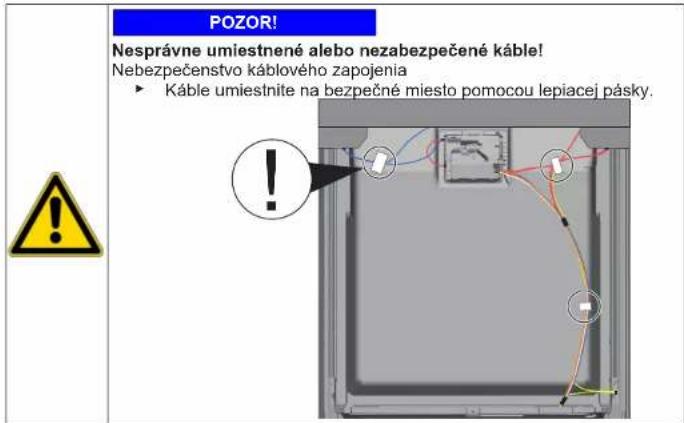

4.11.2 Montáž vonkajších dvierok

Oprava

Požiadavka:

Izolačný flaus bol správne umiestnený a zafixovaný na vnútornej strane vonkajších dvierok. Závesy sú vložené do vonkajších dvierok. 1. Zatvorte vnútorné dvierka tak, aby nezacvakli. 2. Zatlačte vonkajšie dvierka nahor pod ovládací panel (1).

1. Zatlačte vonkajšie dvierka na vnútorné dvierka a pridržte (2).

4.

Dvierka zaistite a z jednej strany pridržte.

Otvorte dvierka a zaistite ich pomocou dvoch skrutiek (kovové skrutky 4 x 11 mm).

1. Zaistite vonkajšie dvierka pomocou štyroch skrutiek (kovové skrutky 4 x 11 mm).

Oprava

4.12 Výmena ovládacieho panelu

Ak je ovládací modul poškodený, musí sa vymeniť celý ovládací panel.

Požiadavky:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Vonkajšie dvierka sú odobraté (plne integrované/integrované).

4.12.1 Odstránenie ovládacieho panelu

1. Odpojte elektrické pripojenia z ovládacieho panelu a spodného snímača pomocného oplachovania (1, 2).

1. Odpojte uzemňovací kábel (3) (voliteľné).
2. Otvorte dvierka spotrebiča.
3. Zabezpečte, aby ovládací panel nespadol (pridržte ho).
4. Odstráňte šesť skrutiek.

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panela

Použite skrutky 4 × 16 mm

1. Zaistite v drážke základného rámu (2).
2. Pomaly zatvorte dvierka (3).

4.14 Výmena spodného panela

4.14.1 Odstránenie spodného panela

1.

Nesprávne odstránenie. Ak sa spodný panel uvoľní na boku a odoberie, dve upevňovacie dosky by sa mohli vylomiť. Ak sa poškodí jedna upevňovacia doska, bočná strana sa dá vymeniť, pretože upevňovacie dosky sú identické. Odporúčame umiestniť niečo pod spotrebič z bočnej prednej strany, aby ste odľahčili zaťaženie spodného panela s pätkami.

1. Dostaňte sa do vodiacich líšt (1) pomocou skrutkovača a uvoľnite úchytku stlačením nadol.

1. Panel zdvihnite.
2. Patky odoberte smerom dopredu (1).

4.14.2 Montáž spodného panelu

1. Vložte patky.
2. Pripojte spodný panel na vrchnej strane (1) a zatlačte nadol, aby počuteľne zacvakol na svoje miesto (2).

Oprava

4.15 Výmena dosky zásuvky v základni

Doska zásuvky v základni sa nachádza v spodnej časti vpredu.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celý nábytok (voliteľné) je odobratý. Vonkajšie dvierka sú odobraté. Vonkajšie dvierka sú odobraté (plne integrované/integrované). Spodný panel (voliteľné) je odobratý.

4.15.1 Odobratie dosky zásuvky v základni

1. Odstráňte dve skrutky (1).

1. Odpojte zachytávacie prvky (2).
2. Opatrne nahnite dosku zásuvky základne smerom dopredu (1).

4.

4.16 Výmena prepadového vedenia

Prepadové vedenie sa nachádza v spodnej prednej časti spotrebiča.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celá nabytku je odobratá (voliteľné). Vonkajšie dvierka sú odobraté. Spodný panel (voliteľné) je odobratý. → 808 Doska zásuvky základne je odobratá. → 809

4.16.1 Odoberanie prepadového kanála

Zvyšková voda

Keď sa odoberie vypúšťacia hadica, môže vytiecť zvyšková voda. Vodu zachyťte alebo ju odstráňte zo základne pomocou odsávacej striekačky.

1. Vypáčte zachytávací mechanizmus hore (1, 2).

1. Uvoľnite zachytávací prvok hore.

3.1. Skrutkovač vložte pod kovovú brzdu (1).

1. Jemne uvoľnite kovovú vychýlku (2).

Oprava

1. Zdvihnite presúpacie vedenie.

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy.

Elektrické diely má opravovať kvalifikovaný elektrikár. - Po oprave zaistite vykonanie bezpečnostnej skúšky v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Oprava

1. Záves umiestnite na spotrebič (1).
2. Presuňte záves nadol (2), aby sa zachytil do spotrebiča.

2.

Chýbajúce uzemňovacie pripojenie môže spôsobiť elektrické napätie na dvierkach.

Vytvorte uzemňovacie pripojenie.

Oprava

4.19 Výmena (spodného) tesnenia dvierok

Požiadavka:

1. Zo spodného tesnenia dvierok odmontujte dve zachytávacie uchytky (1,2).

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žľab.

Oprava

1. Pripravte si vchodné tesnenie dvierok.
2. Zabezpečte správnu montážnu polohu profilu tesnenia.

1. Biela bodka musí byť v úrovni drážky tesniaceho pásu.

4

Tesnenie nesmie byť zvlnené ani natiahnuté na rohoch. Tesnenie je odrezané na konci po uhlopriečke a zužuje sa do spodnej časti nádoby vpredu.

Správne namontované tesnenie dvierok:

Oprava

4.21 Výmena EmotionLight

EmotionLight sa nachádza hore vpredu vo vonkajšej časti vyplachovacej nádržky.

Požiadavka:

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Spotrebič je voľne dostupný. Pracovná plocha bola odobratá (voliteľné). Panel po pravej ruke je odobratý (voliteľné).→801

4.21.1 Odoberanie osvetlenia EmotionLight

1. Odpojte uchytku vzadu (1).

1. Odoberte držadlo smerom nahor (2).
2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).
3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Odoberte EmotionLight zo spotrebiča.

4.21.2 Montáž osvetlenia EmotionLight

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Oprava

1. Použite uchytku (2).

3

1. Zdvihnite dosku plošných spojov s držiakom a vyberte ju z rámu ovládacieho modulu (2).

4.23.2 Montáž Gap illumination

1. Vložte držiak dosky plošných spojov do rámu ovládacieho modulu.

2. Dotiahnite ho až do zacvaknutia.

1. Namontujte svetelné vlákno a dotiahnite ho až do zacvaknutia.
