Tuotetyyppi	Sisäänrakennettava astianpesukone
Merkki	Bosch
Malli	SHV4HBX40E
Mitat (K x L x S)	86 x 60 x 57 cm (säädettävä)
Paino	Noin 45 kg
Syöttöjännite	230 V, 50 Hz
Tehonkulutus	2400 W (arvio)
Kapasiteetti	12 kattausta
Energialuokka	A+ (arvio)
Vedenkulutus	9,5 L per sykli (arvio)
Melutaso	44 dB (arvio)
Pesuohjelmat	Eco, Intensiivi, Pika, Automaattinen jne.
Erikoistoiminnot	Ajastettu käynnistys, Extra kuivaus, VarioSpeed
Asennustyyppi	Sisäänrakennettava työtason alle
Väri	Valkoinen / Ruostumaton teräs (mallista riippuen)
Korijärjestelmä	Yläkori kuppihyllyllä, alakori
Näyttö	LED näyttää jäljellä olevan ajan (TimeLight)
Turvallisuus	Vuodonilmaisu, lapsilukko, oven lukitus
Huolto	Suodattimien, suihkuvarsien ja tiivisteiden säännöllinen puhdistus
Varaosat	Suihkuvarret, suodattimet, oven tiiviste, pesuainelokeron kansi jne.
Korjattavuus	Yksityiskohtainen korjausopas vaihto-ohjeineen

Usein kysytyt kysymykset - SHV4HBX40E BOSCH

Kuinka käynnistän pesuohjelman?

Varmista, että laite on kytketty pistorasiaan, avaa luukku, aseta astiat, lisää pesuaine, valitse haluamasi ohjelma ohjauspaneelista ja paina Käynnistä-painiketta. Sulje luukku.

Kuinka puhdistan suodattimet?

Poista alakori, kierrä karkeasuodatinta vastapäivään ja irrota se. Poista mikrosuodatin. Huuhtele suodatin juoksevalla vedellä. Kokoa uudelleen kohdistamalla nuolet.

Mitä teen, jos laite näyttää virhekoodin?

Tarkista käyttöohjeesta koodin merkitys. Yleisiä syitä ovat tukkeutunut suodatin, tukkeutunut suihkuvarsi tai viallinen vedensyöttö. Katkaise virta ja tarkista nämä osat.

Kuinka asennan astianpesukoneen oikein?

Asennus tulee teettää ammattilaisella. Varmista, että laite on tasainen, kunnolla kiinnitetty työtason alle, ja että vesi- ja sähköliitännät ovat standardien mukaiset.

Miksi vesi ei lämpene?

Tarkista, että valittu ohjelma sisältää lämmityksen (esim. Eco-ohjelma). Jos ongelma jatkuu, vedenlämmitin saattaa olla viallinen. Ota yhteyttä huoltopalveluun.

Kuinka vaihdan ylemmän suihkuvarren?

Kierrä varsi irti vastapäivään, vedä se alas. Aseta uusi varsi ja kiristä se tiukasti. Varmista, että se pyörii vapaasti.

Kuinka puhdistan astianpesukoneen sisäosan?

Poista suodattimet ja suihkuvarret. Käytä erityistä astianpesukoneen puhdistusainetta tai valkoviinietikkaa tyhjällä ohjelmalla. Pyyhi oven tiivisteet.

Millaista pesuainetta tulisi käyttää?

Käytä jauhemaista, nestemäistä tai tablet-muotoista astianpesukoneelle tarkoitettua pesuainetta. Noudata suositeltuja annostuksia. Parhaan tuloksen saamiseksi käytä huuhtelukirkastetta.

Kuinka säädän yläkorin korkeutta?

Yläkoria voidaan säätää korkeussuunnassa kiskoilla. Nosta tai laske koria astioiden koon mukaan. Katso lisätiedot käyttöohjeesta.

Kuinka saan yhteyden Bosch-huoltopalveluun?

Voit tavoittaa Boschin huoltopalvelun puhelimitse (numero käyttöohjeessa) tai verkkosivuston kautta. Pidä mallinumero ja ostopäivä valmiina.

KÄYTTÖOHJE SHV4HBX40E BOSCH

Tööriistad ja abinõud. 254

Remont 255

Õhu tüüp ja allikas!

Liikuvatest osadest tingitud elektrilöögi oht!

Elektrilöögist tingitud surm

Liikuvatest osadest tingitud elektrilöögi oht!

Kandke turvakingi. Kinnitage rasked osad allakukkumise vastu. - Ärge toppige kehaosi liikuvate osade vahele.

Tööriistad ja abinõud

Jalad on identsed ja neid võib ümber tõsta.

Nõue:

1. Klõpsake vasakul ja paremal paika metallklamber.

Liikuvatest osadest tingitud elektrilöögi oht!

Puuduv maandus võib põhjustada uksel võrgupotentsiaali.

Looge maandus.

4.19.2 Uksetihendi paigaldamine

2.1. Votke tagakuljel haak lahti (1).

Korjausvinkit - Astianpesukone

1 Tämä asiakirja 292

1.1 Tärkeitä tietoja 292 1.1.1 Tarkoitus 292 1.2 Symboleiden merkitys 292 1.2.1 Vaaratasot 292 1.2.2 Varoitusmerkit 292 1.2.3 Varoitusten rakenne 293 1.2.4 Yleiset symbolit 293

Turvallisuus 294

2.1 Yleiset turvallisuusohjeet 294 2.1.1 Kaikki kotitalouskoneet 294

Työkalut ja apuvälineet 295

Korjaus 296

4.1 Työtason vaihtaminen 296 4.1.1 Työtason poistaminen 296 4.1.2 Työtason asennus 296

4.2 Korjausjärjestelmän asennus 297

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin 297 4.2.2 Kupin tukiklipsin asentaminen 297 4.2.3 Hyllytystelineen asennus 298

4.3 varioDrawer-osan vaihtaminen 299

4.3.1 varioDrawer-osan poistaminen 299 4.3.2 varioDrawer-osan asentaminen 300

4.4 Suihkuvarsien vaihtaminen 301

4.4.1 Suihkuvarren poistaminen 301 4.4.2 Suihkuvarren asentaminen 301

4.5 Suodattimien vaihtaminen 302

4.5.1 Suodattimen poistaminen 302 4.5.2 Suodattimen asennus 302

4.6 Yläpaneelin ruiskutuspään asennus 303 4.7 Virtajohdon vaihtaminen 304 4.7.1 Virtajohdon irrottaminen pistorasiasta 304 4.7.2 Virtajohdon liittäminen pistorasiaan 304

4.8 Pesuainelokeron suojuksen vaihtaminen 305

4.8.1 Pesuainelokeron suojuksen poistaminen 305 4.8.2 Jousen asettaminen paikoilleen 305 4.8.3 Pesuainelokeron suojuksen asentaminen 305

4.9 Jätevesipumpun suojuksen vaihtaminen 306

4.9.1 Jätevesipumpun suojuksen poistaminen 306 4.9.2 Jätevesipumpun suojuksen asennus 306

4.10 Sivupaneelin vaihtaminen 307

4.10.1 Sivupaneelin poistaminen 307 4.10.2 Sivupaneelin asentaminen 308

4.11 Luukun vaihtaminen 309

4.11.1 Ulkoluukun poistaminen 309 4.11.2 Ulkoluukun asennus 309

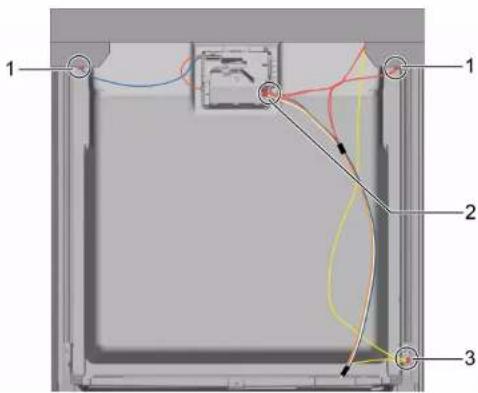

4.12 Ohjauspaneelin vaihtaminen 311

4.12.1 Ohjauspaneelin poistaminen 311 4.12.2 Ohjauspaneelin asentaminen 311

4.13 Luukun jousen kiinnittäminen 312

4.14 Alapaneelin vaihtaminen 314

4.14.1 Alapaneelin poistaminen 314 4.14.2 Alapaneelin asentaminen 314

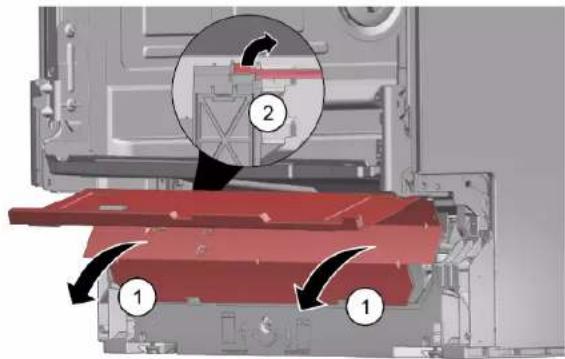

4.15 Sokkilevyn vaihtaminen 315

4.15.1 Sokkelilevyn poistaminen 315 4.15.2 Sokkelilevyn asentaminen 315

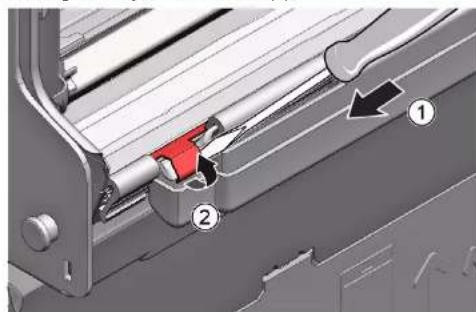

4.16 Yliuvotoputken vaihtaminen 316

4.16.1 Ylivuotokanavan poistaminen 316 4.16.2 Yliuvotoputken asennus 317

4.17 Sisaluukun vaihtaminen 319

4.17.1 Sisaluukun poistaminen 319 4.17.2 Sisaluukun asennus 319

4.18 Luukun saranan vaihtaminen 320

4.18.1 Luukun saranan poistaminen 320 4.18.2 Luukun saranan asennus 320

4.19 Luukun (alemman) tiivisteen vaihtaminen 322

4.19.1 Luukun tiivisteen poistaminen 322 4.19.2 Luukun tiivisteen asennus 323

4.20 Luukun (ylemmän) tiivisteen vaihtaminen 324

4.20.1 Luukun tiivisteen poistaminen 324 4.20.2 Luukun tiivisteen asennus 324

Korjausvinkit - Astianpesukone

4.21 EmotionLight-osan vaihtaminen 325

4.21.1 EmotionLight-osan poistaminen 325 4.21.2 EmotionLight-osan asennus 325

4.22 TimeLight-moduulin vaihtaminen 328

4.22.1 TimeLight-moduulin poistaminen 328 4.22.2 TimeLight-moduulin asennus 328

4.23 Gap Illumination-moduulin vaihtaminen 329

4.23.1 Gap Illumination -moduulin poistaminen 329 4.23.2 Gap Illumination -moduulin asennus 330

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näiden korjausohjeiden tarkoituksena on auttaa kuluttajaa korjaamaan laitteita itse ekologista suunnittelua koskevan asetuksen (päivitys 03/2021) mukaisesti. Ne sisältävät tietoa siitä, miten määrätyt varaosat voidaan vaihtaa. Lisäksi niihin sisältyy tietoa varoituksista ja riskeistä.

Ota yhteyttä huoltopalveluun, jos sinulla on kysyttävää. Vastaamme vahingoista vain, jos korjausohjeita on noudatettu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoitustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittavat vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan taivakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voj johtaa kuolemaan taivakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voj johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voj johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisältäviä esityksiä, jotka osoittavat vaaran tyypin. Tässä asiakirjassa käytetään seuraavia varoitusmerkkejä:

Varoitusmerkki Merkitys
!	Yleinen varoitus
	Sähköjinnitteestä aiheutuva vaara
	Räjähdysvaara
	Viltohaavojen vaara
	Murskautumisen vaara

Tämä asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästä aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämän asiakirjan sisältämillä varoituksilla on standardoitu ulkonäkö ja rakenne.

Seuraavassa esimerkissä näytetään varoitus, joka varoittaa jännitteisten osien aiheuttamasta sähköiskusta. Vaan välttämiseksi suoritettava toimenpide mainitaan.

1.2.4 Yleiset symbolit

Tässä asiakirjassa käytetään seuraavia yleisiä symboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
Käynistä Nappämen tai painikkeen tunniste
[00123456] Materiaaluminum tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaara!

Virheet sähkökomponentteja sisältävissä korjauksissa voivat johtaa sähköiskuun! Kytke kone irti verkkovirrasta vähintään 60 sekuntia ennen töiden aloittamista. - Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakohtaisten säädösten mukainen turvallisuustesti.

Terävistä reunoista aiheutuva loukkaantumisvaara!

Käytä suojakäsineitä.

Painavista ja liikkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnän ja huollon aikana

Käytä suojakenkiä. - Estä painavien komponenttien putoaminen. Älä koske liikkuviin komponentteihin. Laitteen turvallisuudelle/toiminnalle aiheutuva riski! Käytä vain alkuperäisiä varaosia.

Staattiselle sähkölle herkkien komponenttien (ESDS) vaurioitumisen riski - Älä koske moduuleihin, liittimet ja johdinreitit mukaan luettuna.

Työkalut ja apuvälineet

Nimitys Yksityiskondat Kuvat
Torx T20 - ruuvmelisseli, reiällinen [00340764]	100 mm, ruuveille lukituktssella
Torx T15 - ruuvmelisseli	Pituus 80 mm
Uaruuvimeisseli Terä 10 mm x 1,6 mm x 200 mm
Nokkapihdit [00340871]	Pituus: 200 mm, suora

Korjaus

4.1 Työtason vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Laitteeseen on vapaa pääsy.

4.1.1 Työtason poistaminen

1. Poista kaksi ruuvia takaa (1) (valinnainen).
2. Paina kumpaakin työtason alla olevaa lukitusvipua ylöspäin (2).

1. Nosta työtasoa hieman edestä (3).
2. Työnnä työtaso pois taaksepäin (4).
3. Poista työtaso.

4.1.2 Työtason asennus

1. Lukitse työtason takaosa ohjaimiin käyttäen pidätyskauluksia (1).

1. Työnnä työtasoa eteenpäin (2).
2. Paina työtason etuosa alaspain, kunnes kumpikin lukitusvipu napsahtaa kuuluvasti paikoilleen (3).
3. Kierrä kaksi ruuvia takaisin paikoilleen (4) (valinnainen).

Korjaus

4.2 Korijärjestelmän asennus

Vaatimus:

Vastaava kori on poistettu koneesta.

4.2.1 Pesuainetabletin liukukappaleen asennus 86 cm:n malliin Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565] 1. Aseta pesuainetabletin liukukappale viistosti paikoilleen korin etuosassa. 2. Keskitä ja napsauta tablettikouru paikoilleen.

4.2.2 Kupin tukiklipsin asentaminen Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565]

Kun pestään kuppeja, kupin tukiklipsi voidaan kääntää ylös. Lisäkulma vähentää veden kerääntymistä kupin pohjaan. Kun pestään pitkiä laseja, suosittelemme jättämään kupin tukiklipsin alas. Jos yläkoreissa on valinnainen muovivahvike, se on ensin poistettava.

1. Poista muovivahvike.

1. Napsauta kupin tukiklipsi paikoilleen.

1. Käännä klipsi ylös.

Korjaus

1. Laita pestävät astiat koriin.

4.2.3 Höyrystystelineen asennus

Erikoistyökalut:

Pesuainetabletin ohjain [00614935] Kupin tukiklipsi [00618565]

Aseta höyrystystelineen päätykappaleet korijärjestelmän alle.

Korjaus

4.3 varioDrawer-osan vaihtaminen

1. Taita kahvan läpät sisään.

4.3.1 varioDrawer-osan poistaminen

1. Poista kahva ylöspäin.
2. Paina muovisia reunavahvikkeita ulospäin ja paina ne ylöspäin ulos kehyksestä.

Korjaus

1. Taita ohjainkaistaleet varovasti ulospäin.

1. Vedä käännettävät tukitapit ulos kaistaleista.
2. Paina metallirunko edestä ulos pidikkeistä.

1. Työnnä metallirunko ulos ohjaimesta.

4.3.2 varioDrawer-osan asentaminen

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.4 Suihkuvarsien vaihtaminen

4.4.1 Suihkuvarren poistaminen

1. Kierrä yläsuihkuvarsi irti (1) ja poista alaspäin vetämällä (2).

1. Poista alasuihkuvari ylöspäin vetämällä

4.4.2 Suihkuvarren asentaminen

1. Aseta alasuihkuvari paikoilleen. Suihkuvari napsahtaa kiinni.
2. Aseta yläsuihkuvarsi paikoilleen ja kierrä se hyvin kiinni.

Korjaus

4.5 Suodattimien vaihtaminen

4.5.1 Suodattimen poistaminen

1. Käännä karkeasuodatinta vastapäivään (1) ja poista suodatinjärjestelmä (2).

Varmista, että säiliöön ei putoa vierasesineitä.

1. Paina mikrosuodatinta alaspäin sen poistamiseksi.

4.5.2 Suodattimien asennus

1. Kokoa suodatinjärjestelmän osat uudelleen. Varmista, että karkeasuodattimessa olevat lukitusnupit napsahtavat paikoilleen.
2. Laita suodatinjärjestelmä laitteeseen ja käännä karkeasuodatinta myötäpäivään. Varmista, että nuolimerkinnät ovat kohdakkain.

Korjaus

4.6 Uunipeltien ruiskutuspään asennus

1. Poista yläkori.
2. Aseta uunipeltien ruiskutuspää pidikkeeseen (1) ja käännä sitä oikealle (2).

Uunipeltien ruiskutuspää napsahtaa kiinni.

Korjaus

4.7 Virtajohdon vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy.

4.7.1 Virtajohdon irrottaminen pistorasiasta

• Liikuta virtajohdon pistoketta varovasti ylös ja alas, ja vedä se ulos pistorasiasta.

4.7.2 Virtajohdon laittaminen pistorasiaan

HUOMIO!

Päälitännän ylikuumeneminen!

Tulipalovaara

Liitä virtajohto siten, että kuuluu napsahdus.

Pistä virtajohdon pistoke pistorasiaan ja anna sen napsahtaa kuuluvasti paikoilleen.

Korjaus

4.8 Pesuainelokeron suojuksen vaihtaminen

Pientä ruuvitalttaa voidaan käyttää viputyökaluna.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Luukku on avattu. Pesuainelokeron suojus on avattu.

4.8.1 Pesuainelokeron suojuksen poistaminen

1. Liu'uta pesuainelokeron suojusta sisään 5 mm.
2. Vipua pesuainelokeron suojus matalammalla puolella ulos ohjainkiskoista ja ota pesuainelokeron suojus yläpuolelta pois ohjainkiskoista.
3. Poista jousi.

4.8.2 Jousen asettaminen paikoilleen

1. Työnnä jousen pitkä pää annostelulaitteen asennusreikään (1).

1. Työnnä jousen lyhyt pää pesuainelokeron suojuksen asennusreikään (2).
2. Paina suojus annostelulaitteeseen (3).

4.8.3 Pesuainelokeron suojuksen asentaminen

1. Aseta pesuainelokeron suojus 5 mm ennen kokonaan avattua asentoa yhdellä puolella ohjauskiskoihin. Paina pientä voimaa käyttäen vastakkainen puoli ohjauskiskoihin.
2. Tarkista pesuainelokeron suojuksen toiminta.

Korjaus

4.9 Jätevesipumpun suojuksen vaihtaminen

Vaatimus:

Kori on poistettu. Suodattimet on poistettu. → 302

4.9.1 Jätevesipumpun suojuksen poistaminen

1. Tyhjennä mahdollinen vesi. Käytä tarvittaessa lusikkaa.
2. Kampea pumpun suojus irti käyttäen apuna lusikkaa, ja tartu kiinni sen poikkikappaleesta.

1. Nosta pumpun suojusta sisäänpäin kulmassa ja poista.

4.9.2 Jätevesipumpun suojuksen asennus

Aseta pumpun suojus paikoilleen (1) ja paina se alas (2).

Pumpun suojus napsahtaa kiinni.

Korjaus

4.10 Sivupaneelin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Vapaasti sijoitettavat koneet: Työtaso on poistettu. → 296

4.10.1 Sivupaneelin poistaminen

1. Poista sivupaneelista (1) ruuvit.

Kuva 1: Kokonaan integroitu

1. Kallista sivupaneelia ylhäältä hieman ulospäin (2).
2. Laske sivupaneelia ja vedä se ulos pohjakalustosta (3).

Korjaus

4.10.2 Sivupaneelin asentaminen

1. Aseta sivupaneeli pohjakalustoon (1).

Kuva 2: Kokonaan integroitu

1. Paina sivupaneeli laitteeseen (2).
2. Kiinnitä sivupaneeli ruuveilla (3).

Korjaus

4.11 Luukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä ja vedenjakelusta.

4.11.1 Ulkoluukun poistaminen

Poista ruuvit, jotka mainitaan seuraavissa vaiheissa.

1. Avaa luukku.
2. Poista neljä ruuvia.

3.

Estä luukun putoaminen pitämällä kiinni sen yhdeltä sivulta.

Poista kaksi ruuvia.

4.11.2 Ulkoluukun asennus

Korjaus

Vaatimus:

Eristyshuopa on paikoitettu oikein ja kiinnitetty ulkoluukun sisään. Saranat on laitettu paikoilleen ulkoluukkuun. 1. Sulje sisäluukku napsauttamatta sitä kiinni. 2. Työnnä ulkoluukkua ylöspäin ohjauspaneelin alapuolella (1).

1. Paina ulkoluukkua sisäluukkua vasten ja pidä siitä kiinni (2).

4

Estä luukun putoaminen pitämällä kiinni sen yhdestä sivusta.

Avaa luukku ja kiinnitä se kahdella ruuvilla (4 x 11 mm:n metalliruuvit).

1. Kiinnitä ulkoluukku neljällä ruuvilla (4 x 11 mm:n metalliruuvit).

Korjaus

4.12 Ohjauspaneelin vaihtaminen

Jos ohjausmoduuli on viallinen, koko ohjauspaneeli on vaihdettava.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.12.1 Ohjauspaneelin poistaminen

1. Irrota sähköliitännät ohjauspaneelista ja huuhtelukirkasteen määrän tunnistimesta (1, 2).

1. Irrota maadoituskaapeli (3) (valinnainen).
2. Avaa laitteen luukku.
3. Estä ohjauspaneelin putoaminen (pidä siitä kinni).
4. Poista kuusi ruuvia.

1. Poista ohjauspaneeli.

4.12.2 Ohjauspaneelin asentaminen

Käytä ruuveja 4 x 16 mm.

Asenna vastakkaisessa järjestyksessä.

Korjaus

4.13 Luukun jousien kiinnittäminen

1. Poista johdon ohjaimen suojus.

2.1.Avaa luukku raolleen (1).

1. Kiinnitä pohjakaukalon kouru (2).
2. Sulje luukku hitaasti (3).

Johtojärjestelmä kiinnittyy automaattisesti luukun saranaan.

Korjaus

3.1.Sulje luukkua vähän (4).

1. Siirrä kourua taakse ja vapauta luukun sarana (5).
2. Avaa luukku (6).

1. Toista vaihe laitteen toisella puolella.

Korjaus

4.14 Alapaneelin vaihtaminen

Jalat ovat identtiset ja niiden paikkaa voidaan vaihtaa keskenään.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu).

4.14.1 Alapaneelin poistaminen

1.

Väärä poistaminen. Jos alapaneeli irrotetaan sivulta ja poistetaan, kaksi kiinnityslevyä voivat vaurioitua. Jos vain yksi kiinnityslevy on vioittunut, puoli voidaan vaihtaa, koska kiinnityslevyt ovat identtisiä. Laitteen alle kannattaa edessä sivulla asettaa jotakin keventämään alapaneelia ja sen jalkoihin kohdistuvaa kuormitusta.

1. Työnnä ruuvimeisselin ohjaimet (1) ja vapauta lukitus alaspäin painamalla.

1. Nosta paneeli irti.
2. Poista jalat etusuuntaan (1).

4.14.2 Alapaneelin asentaminen

1. Aseta jalat paikoilleen.
2. Kiinnitä alapaneeli yläosasta (1) ja paina sitä alas, kunnes kuulet sen napsahtavan paikoilleen (2).

Korjaus

4.15 Sokkelilevyn vaihtaminen

Sokkelilevy sijaitsee alhaalla edessä.

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta. Kaluste-etusivu (valinnainen) on poistettu. Ulkoluukku on poistettu (kokonaan integroitu / integroitu). Alapaneeli on poistettu (valinnainen).→314

4.15.1 Sokkelilevyn poistaminen

1. Poista kaksi ruuvia (1).

1. Avaa lukitusosat (2).
2. Kallista sokkelilevyä varovasti eteenpäin (1).

4.

Mallisarjasta riippuen EmotionLight-tuotteen pistoke on vielä kiinni alaosassa.

Avaa pistokkeen lukitus lukitusnokasta ja vedä taakse (valinnainen) (2).

4.15.2 Sokkelilevyn asentaminen

Asenna sokkelilevy vastakkaisessa järjestyksessä.

Korjaus

4.16 Ylivuotoputken vaihtaminen

Ylivuotoputki sijaitsee laitteen edessä alhaalla.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Kaluste-etusivu on poistettu (valinnainen). Ulkoluukku on poistettu. Alapaneeli on poistettu (valinnainen). →314 Sokkelilevy on poistettu. →315

4.16.1 Ylivuotokanavan poistaminen

Jännösvettä: Kun tyhjennysletku poistetaan, jännösvesi voi valua ulos. Tyhjennä vesi astiaan tai poista se pohja-altaasta imuruiskulla.

1. Vipua ulos yläosassa olevasta kiinnitysmekanismista (1, 2).

1. Vapauta lukitusosa ylhäältä.

3.1. Aseta ruuvitaltta metallikiinnikkeen alapuolelle (1).

1. Vapauta metallikiinnike varovasti (2).

Korjaus

1. Nosta ylivuotoputki paikalleen.

4.16.2 Ylivuotoputken asennus

Ylivuotoputken virheellisestä asennuksesta aiheutuvat vesivahingot! Aseta ylivuotoputki alhaalla oikein pohjauksen ohjaimeen. Napsauta ylivuotoputki ylhäällä oikein paikoilleen.

1. Aseta ylivuotoputki (1).
2. Siirrä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Työnnä ylivuotoputki varovasti paikoilleen (4).
5. Kiinnitä ylivuotoputki napsauttamalla paikoilleen (5).

Korjaus

1. Tarkasta asennus vasemmalla ja oikealla. 3. Tarkista kiinnitys.

1. Napsauta metalliklipsi kiinni vasemmalla ja oikealla reunalla.

Korjaus

4.17 Sisäluukun vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta.

4.17.1 Sisäluukun poistaminen

1. Poista ruuvit (1). 2. Poista sisäluukku ylöspäin (2).

4.17.2 Sisäluukun asennus

1. Käännä luukun tiiviste eteen.
2. Siirrä sisäluukku luukun tiivisteen taakse.
3. Sulje sisäluukku.
4. Käännä luukun tiiviste ylös. Reunaosat osoittavat ylöspäin.
5. Siirrä luukun tiivistettä ylöspäin.
6. Kiinnitä luukun sarana ruuveilla.
7. Aseta sisäluukku luukun saranaan.
8. Kiinnitä sisäluukku ruuveilla.

Korjaus

4.18 Luukun saranan vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Sivupaneeli on poistettu. → 307 Ulkoluukku on poistettu. Sisäluukku on poistettu. Ohjauspaneeli on poistettu. → 311 Luukun jouset on kiinnitetty. → 312 Alapaneeli on poistettu. → 314 Sokkelilevy on poistettu. → 315 Ylivuotokanava on poistettu. → 316

4.18.1 Luukun saranan poistaminen

1. Vapauta kiinnitysruuvimeisselillä (1). 2. Vedä luukun saranaa eteenpäin (2).

1. Irrota maadoitusliitäntä luukun saranassa.

4.18.2 Luukun saranan asennus

Jännitteisten osien aiheuttama sähköiskun vaara! Sähköiskusta aiheutuva hengenvaara väärän korjauksen tapauksessa. Sähköisten korjausten tulisi antaa pätevien sähköasentajien suoritettavaksi. Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädösten tai maakohtaisten säädösten mukainen turvallisuustesti.

Korjaus

1. Aseta sarana laitteeseen (1).
2. Siirrä saranaa alaspäin (2), kunnes se lukittuu laitteeseen.

2.

Puuttuva maadoitusliitäntä voi johtaa luukun sähköistymiseen.

Luo maadoitusliitäntä.

Korjaus

4.19 Luukun (alemman) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkoluukku on poistettu. Sokkelihlevy on poistettu. → 315 Alapaneeli on poistettu (valinnainen). → 314 Luukun jouset on poistettu. Ohjauspaneeli on poistettu. Johdinnipun pidike oikeassa alareunassa on poistettu.

4.19.1 Luukun tiivisteen poistaminen

1. Poista kaksi kiinnitysklipsiä alemmasta luukun tiivisteestä (1,2).

1. Irrota ylivuotokanava.

4.19.2 Luukun tiivisteen asennus

1. Kiinnitä tiivistetulpat vasemmalle ja oikealle tiivistekiskoon luukun tiivisteen kanssa.

1. Työnnä luukun tiiviste sulkulapän kanssa sisälukkoon.
2. Kiinnitä luukun tiiviste kahdella kiinnitysklipsillä.

Korjaus

4.20 Luukun (ylemmän) tiivisteen vaihtaminen

Vaatimus:

Kone on erotettu virtalähteestä. Kone on erotettu vesijohdosta.

4.20.1 Luukun tiivisteen poistaminen

• Poista luukun tiiviste sisäpuolelta.

4.20.2 Luukun tiivisteen asennus

Luukun tiiviste on leikattava oikeaan pituuteen ennen asennusta. Oikea pituus on 1750 mm laitteille, joiden korkeus on 81 cm, ja 1850 mm laitteille, joiden korkeus on 86 cm.

1. Valmistele sopiva luukun tiiviste.
2. Varmista tiivisteprofiilin oikea asennusasento.

1. Valkoisen pisteen on oltava samalla tasolla tiivistenauhan kanssa.

4

Tiivisteen nurkat eivät saa olla poimullisia tai venyneitä. Tiiviste katkaistaan diagonaalisesti päistä ja kapenee säiliön pohjaan edessä.

Paikoita tiivisteen pää suoraan etuosaan sisäluukun alapuolella. Tiivisteen tulisi olla säiliön sivua vasten mahdollisimman paljon.

Oikein asennettu luukun tiiviste:

Korjaus

4.21 EmotionLight-osan vaihtaminen

EmotionLight sijaitsee huuhtelusäiliön ulkopuolen alueella ylhäällä edessä.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Koneeseen on vapaa pääsy. Työtaso on poistettu (valinnainen). Oikean puolen paneeli on poistettu (valinnainen).→307

4.21.1 EmotionLight-osan poistaminen

1. Irrota kiinnitin takaa (1).

1. Poista pidike yläsuuntaan (2).
2. Vedä pistoke irti liittimestä (oikealla alhaalla laitteen edessä).
3. Poista sähköliitäntä virtamoduulista.

1. Poista EmotionLight laitteesta.

4.21.2 EmotionLight-osan asennus

1. Työnnä pidike huoltosäiliön runkoon (1).

Korjaus

1. Lukitse kiinnitin (2).

3.

HUOMIO!

Väärä asennus!

Kaapelin vioittuminen luukun saranan alueella.

• Asenna kaapeli luukun saranan alueelle (saranan ja huoltosäiliön väliin) siten, että liikkuvat osat eivät voi vahingoittaa sitä.

Asenna kaapeli oikealle puolelle alas.

Korjaus

Kuva 3: Lattakaapeli

2021-03-22_9001630792 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 327 alkaa 989

Korjaus

4.22 TimeLight-moduulin vaihtaminen

Vaihda TimeLight ainoastaan kokonaisena osana. TimeLight-moduuli on kiinnitetty sokkelilevyn taakse.

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Alapaneeli on poistettu. → 314 Sokkelilevy on poistettu ja käännetty. 315

4.22.1 TimeLight-moduulin poistaminen

1. Taivuta lukitusosia (1) hieman ulospäin.

1. Vedä TimeLight-moduuli ylöspäin ulos ohjaimesta (2).

4.22.2 TimeLight-moduulin asennus

1. Taivuta lukitusosat (1) takaisin.

1. Työnnä TimeLight-moduuli ohjaimeen (2).
2. Tee sähköliitäntä

Korjaus

4.23 Gap Illumination -moduulin vaihtaminen

Vaatimus:

Kone on erotettu teholähteestä. Kone on erotettu vedenjakelusta. Ulkokoluukku on purettu. Ohjauspaneeli on poistettu.

4.23.1 Gap Illumination -moduulin poistaminen

1. Irrota kiinnitys (1).
2. Poista sähköliitäntä ohjausmoduulista (2).

2.1. Irrota kiinnitin takaa (1).

1. Poista valokuitu (2).

Korjaus

3.1. Irrota kiinnitin (1).

1. Nosta PCB ylös pidikkeen kanssa ja poista se ohjausmoduulin rungosta (2).

4.23.2 Gap Illumination -moduulin asennus

1. Aseta PCB-pidike ohjausmoduulin runkoon.

1. Kierrä sitä, kunnes kuuluu "klik".

1. Asenna valokuitu ja kierrä sitä, kunnes kuuluu "klik".

1. Liitä johdin ohjausmoduuliin

4.1.1 Asennustyön vaatimukset 419 4.1.2 Tarkastustyön vaatimukset 419

4.2 Tarkastusmenetelmän kuvaus 420

4.2.1 Tarkastusmenetelmän ohjeistus yli 86 cm:n putkille 420 4.2.2 Tarkastusmenetelmän ja ohjeiden mukainen toiminta 420 4.2.3 Tarkastusmenetelmän sisäinen toiminta 421

4.3 VarioDrawerin asennus 422

4.3.1 VarioDrawerin vaatimukset 422 4.3.2 VarioDrawerin tarkastus 423

4.4 Lyhyen kaivon asennus 424

4.4.1 Lyhyen kaivon vaatimukset 424 4.4.2 Lyhyen kaivon tarkastus 424

4.5 Suodattimen asennus 425

4.5.1 Suodattimen asennus 425 4.5.2 Suodattimen tarkastus 425

4.6 Tarkastusmenetelmä keraamisen suodattimen varaosille 426

4.7 Kaivon kannen asennus 427

4.7.1 Kaivon kannen vaatimukset 427 4.7.2 Kaivon kannen asennus 427

4.8 Lämpötilan säätimen asennus 428

4.8.1 Lämpötilan säätimen vaatimukset 428 4.8.2 Sähköjohdon asennus 428 4.8.3 Lämpötilan säätimen tarkastus 428

4.9 Ilmanvaihtokanavan asennus 429

4.9.1 AqaipeoK kaluupatoc avTlac atovepw 429 4.9.2 ToToBEmn KaUmuToC avTlaC aTovepwV 429

4.10 Avtikataaon TaeupikoTaveA 430

4.10.1 AqaiepoTAEupkoU TaveA 430 4.10.2 ToTOnBttnn TnEupikou naveA 431

4.11 Avikataoan Ewepikns Iopas 432

4.11.1 Aqaipeoen eWtepiknc T6ptac 432 4.11.2 ToTOnETrnon EeWTePikns TnOptas 433

4.12 Avikardotaon Xepiotnpiou 435

4.12.1 Aqaipeon xepiopniou 435 4.12.2 Toroetnon xepiaptnpiou 435

4.13 Tepewan Ealnpiw npotac 436

4.14 AvtikataoTaon Tioiaic 438

4.14.1 AqaiepoTioiAs 438 4.14.2 Tooetnna Toidac 438

4.15 Avntakataaon Tlakac utdooxns faon 439

4.15.1 Aqalpeon nakac utdoxns daons 439 4.15.2 Tonotetnon makac utdoxns 439

4.16 Avikataaon aywyou utepxieianis 440

4.16.1 Aqalpeon kavaiou uepxieianis 440 4.16.2 TomoBtmon aywyou utepxelianc 44

4.17 Avikataoan eowepikns npas 443

4.17.1 AqaipeoEoiTeipikns Topta 443 4.17.2 ToTOnBETnon EoWTEpIKIs TOpTaS 443

4.18 Avikataoan neveoepnoct 444

4.18.1 Aqaiepoon uevteoe npotac 444 4.18.2 TOnoEtnon neVTeOe npTac 444

4.19 Avikataaon (kaw) oEvavotoinkoTIOPTa 446

4.19.1 Aqpalpən steyavotoinikou T6ptac 446 4.19.2 ToTnToTnToTeYavToTnTkoTnToTac 447

4.20 Avikataaon (EraVw) OteyavotoinikoTIOptac 448

4.20.1 Aqalpeo an oeyavotoinikou T6ptac 448 4.20.2 TomoEtnon steyavotnoinkou npotac 448

YTROEiEIGIc ETIOKeUng - Iauvtnpio Tiatowv

4.21 Avikataaon EmotionLight 449

4.21.1 ApaipEon EmotionLight 449 4.21.2 TomoetEmotionLight 449

4.22 AvtikataaTn TimeLight 452

4.22.1 Apaipεση TimeLight. 452 4.22.2 TomoEtnen TimeLight 452

4.23 AvikatadGap Illumination 453

4.23.1 Apaipεση Gap Illumination 453 4.23.2 ToToeTnogap Illumination 454

4.4.1 Izsmidzinataja nonem'sana

1. Lai noņemtu augšējo izsmidzinātāju, noskrūvējiet to (1) un novelciet to uz leju (2).

1. Lai noņemtu apakšējo izsmidzinātāju, velciet to uz leju.

4.4.2 Izsmidzinātāja uzstādīšana

1. Ielieciet apakšējo izsmidzinātāju. Izsmidzinātājs nostiprinās vietā, kad atskan klikšķis.
2. Augšējo izsmidzinātāju ievietojiet un stingri ieskrūvējiet vietā.

Remonts

4.5 Filtru nomaiņa

4.5.1 Filtru noņemšana

1. Pagrieziet rupjo filtru pretēji pulksteņrādītāja kustības virzienam (1) un noņemiet filtru sistēmu (2).

Savācējtvertnē nedrīkst iekļūt svešķermeņi

1. Lai noņemtu smalko filtru, novelciet to.

4.5.2 Filtru uzstādīšana

1. Salieciet filtru sistēmu. Rupjā filtra aizturiem ir jānostiprinās vietā tā, ka atskan klikšķis.
2. Ievietojiet filtru sistēmu iekārtā un pagrieziet rupjo filtru pulksteņrādītāja kustības virzienā. Bultiņu atzīmēm ir jāsakrīt.

Remonts

4.6 Cepamās plāts izsmidzinātājgalviņa

1. Noņemiet augšējo grozu.
2. Cepamās plāts izsmidzinātājgalviņu ievietojiet turētājā (1) un pagrieziet pa labi (2).

Pārplūdes caurule ir ierīces priekšdaļas apakšā.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Mēbeļu panelim ir jābūt noņemtam (papildaprīkojums). Durvju ārējai daļai ir jābūt noņemtai. Pamatnes panelim ir jābūt noņemtam (papildaprīkojums). → 562 Pamatnes plāksnei ir jābūt noņemtai. 563

4.16.1 Pārplūdes caurules noņemšana

• Kad noņemat iztukšošanas šļūteni, var izplūst sakrājies ūdens. Ļaujiet ūdenim iztecēt traukā vai iztukšojiet pamatnes tvertni un iztukšošanas sūkni.
• Atbrīvojiet aiztures mehānisma augšdaļu (1, 2).

1. Atbrīvojiet augšdaļas aiztures elementus.

3.1. Pabīdiet skrūvgriezi zem metāla aiztura (1).

1. Uzmanīgi atbrīvojiet metāla skavu (2).

Remonts

1. Aseta ylivuotoputki paikalleen.

4.16.2 Ylivuotoputken asentaminen

Virheellinen ylivuotoputken asennus voi aiheuttaa vesivahinkoja!

Aseta ylivuotoputki oikein pohjalevyn syvennyksen ohjaimeen.

Kiinnitä ylivuotoputki oikein yläosaan, kunnes kuuluu napsahdus.

1. Aseta ylivuotoputki (1) paikalleen.
2. Työnnä ylivuotoputki tiivisteeseen (2).
3. Paina ylivuotoputki tiivisteen ohjaimeen (3).
4. Aseta ylivuotoputki varovasti paikalleen (4).
5. Kiinnitä ylivuotoputki puristimella (5).

Korjaus

1. Tarkista asennetun pesualtaan vasen ja oikea puoli. 3. Varmista, että se on tiukasti kiinnitetty.

1. Aseta metallinen pidike vasemmalle ja oikealle puolelle

1.2.1 Vaaratasot

4.8.2 Jousen asennus

1. Aseta jousen pitkä pää jakajan (1) kiinnitysreikään.
