Tipo de produto	Máquina de lavar loiça embutível
Marca	Bosch
Modelo	SHV4HBX40E
Dimensões (A x L x P)	86 x 60 x 57 cm (ajustável)
Peso	Aproximadamente 45 kg
Tensão de alimentação	230 V, 50 Hz
Potência absorvida	2400 W (estimativa)
Capacidade	12 talheres
Classe energética	A+ (estimativa)
Consumo de água	9,5 L por ciclo (estimativa)
Nível sonoro	44 dB (estimativa)
Programas de lavagem	Eco, Intensivo, Rápido, Automático, etc.
Funções especiais	Início retardado, Secagem extra, VarioSpeed
Tipo de instalação	Embutível sob bancada
Cor	Branco / Inox (conforme modelo)
Sistema de cesto	Cesto superior com prateleira para chávenas, cesto inferior
Visor	LED de tempo restante (TimeLight)
Segurança	Detecção de fuga, segurança infantil, bloqueio de porta
Manutenção	Limpeza regular dos filtros, braços aspersores, vedações
Peças sobressalentes	Braços aspersores, filtros, vedação da porta, tampa do detergente, etc.
Reparabilidade	Guia de reparação detalhado com instruções de substituição

Perguntas frequentes - SHV4HBX40E BOSCH

Como iniciar um programa de lavagem?

Certifique-se de que o aparelho está ligado, abra a porta, coloque a louça, adicione o detergente, selecione o programa desejado no painel de controlo e prima o botão Iniciar. Feche a porta.

Como limpar os filtros?

Retire o cesto inferior, rode o filtro grosso no sentido contrário ao dos ponteiros do relógio e retire-o. Remova o microfiltro. Lave o filtro em água corrente. Monte novamente alinhando as setas.

O que fazer se o aparelho apresentar um código de erro?

Consulte o manual de instruções para o significado do código. As causas comuns incluem um filtro entupido, um braço aspersor bloqueado, ou uma entrada de água defeituosa. Desligue a alimentação e verifique estes elementos.

Como instalar corretamente a máquina de lavar loiça?

A instalação deve ser efectuada por um profissional. Certifique-se de que o aparelho está nivelado, bem fixado sob a bancada, e que as ligações de água e electricidade estão em conformidade com as normas.

Porque é que a água não aquece?

Verifique se o programa seleccionado inclui aquecimento (ex: programa Eco). Se o problema persistir, o aquecedor pode estar avariado. Contacte o serviço de assistência.

Como substituir o braço aspersor superior?

Desaperte o braço no sentido contrário ao dos ponteiros do relógio, puxe-o para baixo. Insira o novo braço e aperte-o firmemente. Certifique-se de que roda livremente.

Como limpar o interior da máquina de lavar loiça?

Retire os filtros e os braços aspersores. Utilize um produto de limpeza específico para máquina de lavar loiça ou vinagre branco num ciclo vazio. Limpe as vedações da porta.

Que tipo de detergente utilizar?

Utilize um detergente em pó, líquido ou em pastilhas concebido para máquina de lavar loiça. Respeite as dosagens recomendadas. Para um melhor resultado, utilize um produto de enxaguamento.

Como ajustar a altura do cesto superior?

O cesto superior pode ser ajustado em altura através dos carris. Levante ou baixe o cesto conforme o tamanho da louça. Consulte o manual para obter detalhes.

Como contactar o serviço de assistência Bosch?

Pode contactar o serviço de assistência Bosch por telefone (número no manual) ou através do site. Tenha o número do modelo e a data de compra à mão.

MANUAL DE UTILIZADOR SHV4HBX40E BOSCH

1.1 Informação essencial 540

1.1.1 Objetivo 540 1.2 Explicação dos símbolos.. 540 1.2.1 Níveis de perigo 540 1.2.2 Símbolos de perigo 540 1.2.3 Estrutura dos avisos 541 1.2.4 Símbolos gerais 541

Segurança. 542

2.1 Instruções gerais de segurança 542

2.1.1 Para todos os eletrodomésticos 542

Acessórios e dispositivos auxiliares 543

Reparação 544

4.1 Substituição da bancada de trabalho 544

4.1.1 Remoção da bancada de trabalho 544 4.1.2 Instalação da bancada de trabalho 544

4.2 Instalação dos sistemas de gavetas 545

4.2.1 Instalação da calha de grelha para modelo de 86 cm 545 4.2.2 Instalação do suporte de copos fixo 545 4.2.3 Instalação do inserto para vaporizador 546

4.3 Substituição da gaveta varioDrawer 547

4.3.1 Remoção da gaveta varioDrawer 547 4.3.2 Instalação da gaveta varioDrawer 548

4.4 Substituição do pulverizador 549

4.4.1 Remoção do pulverizador 549 4.4.2 Instalação do pulverizador 549

4.5 Filtro principal 550

4.5.1 Instalação do filtro principal 550 4.5.2 Instalação do filtro 550

4.6 Cabeçote de pulverização do prato 551

4.7 Substituição do cabo de alimentação 552

4.7.1 Extração do plugue do cabo de alimentação 552 4.7.2 Inserção do soquete do cabo de alimentação 552

4.8 Substituição da tampa do reservatório de detergente 553

4.8.1 Remoção da tampa do reservatório de detergente 553 4.8.2 Inserção da mola 553 4.8.3 Instalação da tampa do reservatório de detergente 553

2.1 Instruções gerais de segurança 706

2.1.1 Todos os eletrodomésticos 706

Ferramentas e auxiliares. 707

Reparação. 708

4.1 Substituir o temporizador 708

4.1.1 Remover o temporizador 708 4.1.2 Instalar o temporizador 708

4.2 Instalar o sistema de cesto. 709

4.2.1 Instalar a calha para pastilhas para o modelo de 86cm .709 4.2.2 Instalar o clipe de suporte de chávenas 709 4.2.3 Instalar o inserto de vaporeira 710

4.3 Substituir a gaveta vario 711

4.3.1 Remover a gaveta vario 711 4.3.2 Instalar a gaveta vario 712

4.4 Substituir os braços aspersores 713

4.4.1 Remover o braço aspersor 713 4.4.2 Instalar o braço aspersor 713

4.5 Substituir os filtros 714

4.5.1 Remover o filtro 714 4.5.2 Instalar os filtros 714

4.6 Instalar a cabeça aspersora para assadeiras 715

4.7 Substituir o cabo de alimentação 716

4.7.1 Desligar o cabo de alimentação 716 4.7.2 Ligar o cabo de alimentação 716

4.8 Substituir a tampa do detergente 717

4.8.1 Remover a tampa do detergente 717 4.8.2 Inserir a mola 717 4.8.3 Instalar a tampa do detergente 717

4.9 Substituir a tampa da bomba de água de esgoto 718

4.9.1 Remover a tampa da bomba de água de esgoto 718 4.9.2 Instalar a tampa da bomba de água de esgoto 718

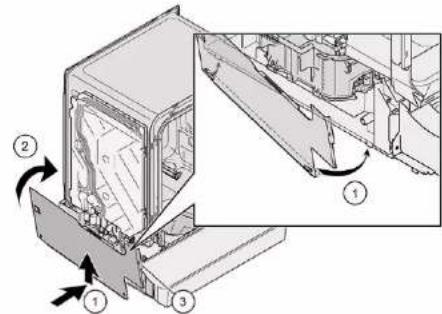

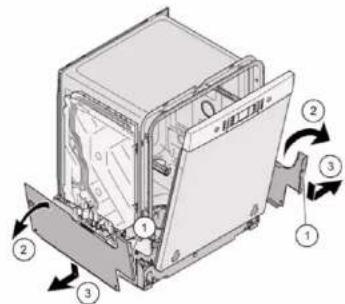

4.10 Substituir o painel lateral 719

4.10.1 Remover o painel lateral 719 4.10.2 Instalar o painel lateral 720

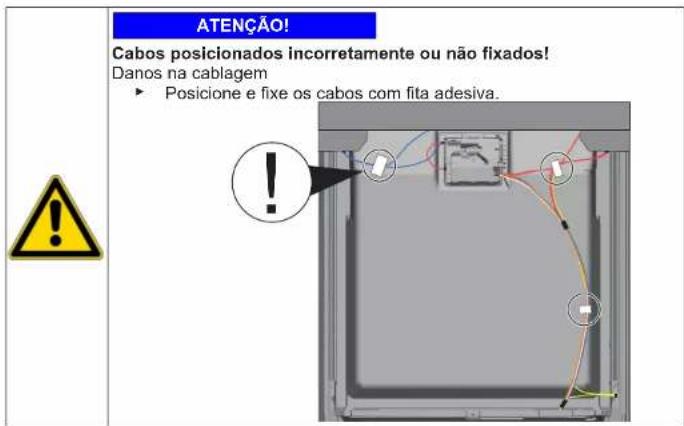

4.11 Substituir a porta exterior 721

4.11.1 Remover a porta exterior 721 4.11.2 Instalar a porta exterior 721

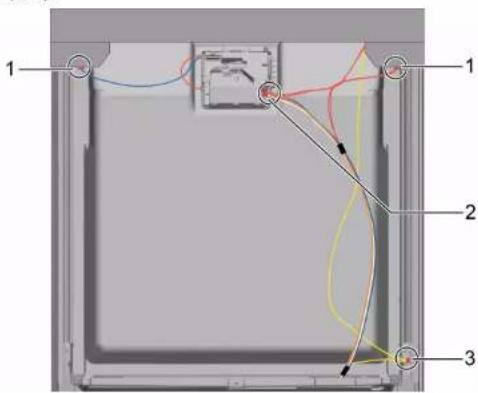

4.12 Substituir o painel de comandos 723

4.12.1 Remover o painel de comandos 723 4.12.2 Instalar o painel de comandos 723

4.13 Fixar as molas da porta 724 4.14 Substituir o painel inferior 726

4.14.1 Remover o painel inferior 726 4.14.2 Instalar o painel inferior 726

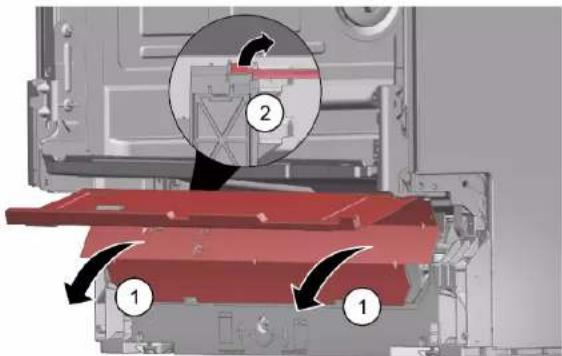

4.15 Substituir a placa da tomada de base 727

4.15.1 Remover a placa da tomada de base 727 4.15.2 Instalar a placa da tomada de base 727

4.16 Substituir a calha de transbordamento 728

4.16.1 Remover a calha de transbordamento 728 4.16.2 Instalar a calha de transbordamento 729

4.17 Substituir a porta interior 731

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparação auxiliam o consumidor na reparação de aparelhos por ele próprio, de acordo com o regulamento de "Eco-design" aplicável (a partir de 03/2021). Estas contêm informações sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

Em caso de dúvidas, entre em contato com o serviço de apoio ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparação tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Níveis de perigo

Os níveis de perigo são compostos por um símbolo e uma palavra-sinal. A palavra-sinal indica a gravidade do perigo.

Nivel de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos graves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÃO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Níveis de perigo

1.2.2 Símbolos de perigo

Os símbolos de perigo são representações simbólicas que dão uma indicação do tipo de perigo.

Neste documento são utilizados os seguintes símbolos de perigo:

Simbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão elétrica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Símbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos neste documento possuem um aspeto normalizado e uma estrutura normalizada.

Tipo e origem do perigo!

Possíveis consequências de ignorar o perigo / aviso.

Medidas e proibições para prevenir o perigo.

O segundo exemplo mostra onde ocorrem choques elétricos devidos a partes sob tensão. A medida para evitar o perigo é mencionada.

Morte por eletrocussão

Desligue os aparelhos da alimentação elétrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Símbolos gerais

Neste documento são utilizados os seguintes símbolos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
j	Identificacao de uma dica simples (apes naos texto)
k	Identificacao de uma ligaacao para um tu- torial em video
l	Identificacao das ferramentas necessarias
m	Identificacao das condições previas ne- cessarias
n	Identificacao de uma condição (se ..., en- tao ... )
o	Identificacao de um resultado
[Iniciar] Identificacao de uma tecla ou botão
[00123456] Identificacao de um numero de	material
Estado Identificacao de um texto exibido / janela

Tabela 3: Símbolos gerais

Segurança

2.1 Instruções gerais de segurança

2.1.1 Todos os eletrodomésticos

Risco de choque elétrico devido a partes sob tensão!

• Erros por reparações envolvendo componentes elétricos podem provocar choques elétricos! Desligue o aparelho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Após a reparação, solicite a realização de um teste de segurança de acordo com VDE 0701 ou os regulamentos específicos.

Risco de ferimentos causados por arestas vivas!

Use luvas de proteção.

Risco de esmagamento durante trabalhos de reparação, manutenção, resolução de problemas e serviço devido a componentes pesados e móveis

Use calçado de proteção. Proteja os componentes pesados contra quedas. - Não introduzir partes do corpo em componentes móveis.

Risco para a segurança/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes eletrostaticamente sensíveis (ESDs)!

• Não toque nos módulos, incluindo ligações e percursos condutores.

Ferramentas e auxiliares

Designação Detallhes Imagens
Chave parafusos Torx T20 com oríf- cio [00340764]	100 mm, para parafusos com pino de segurarca
Chave de parafu- sos Torx T15	Comprimento 80 mm
Chave de fendas Lámina	10 mm x 1,6 mm x 200 mm
Alicate de起点 [00340871]	Comprimento: 200 mm, reto

O aparelho está desligado da alimentação elétrica. O aparelho está livremente acessível.

4.1.1 Remover o tampo

1. Remova os dois parafusos atrás (1) (opcional).
2. Pressione para cima ambas as alavancas de retenção sob o tampo (2).

1. Levante o tampo ligeiramente à frente (3).
2. Empurre o tampo para fora e para trás (4).
3. Remova o tampo.

4.1.2 Instalar o tampo

1. Prenda a parte de trás do tampo nas guias, utilizando as saliências de retenção (1).

1. Empurre o tempo para a frente (2).
2. Pressione a frente do tempo para baixo até ambas as alavancas de retenção encaixarem de forma audível (3).
3. Volte a enroscar os dois parafusos (4) (opcional).

Reparação

4.2 Instalar o sistema de cesto

Pré-requisito:

O cesto em questão foi removido do aparelho.

4.2.1 Instalar a calha para pastilhas para o Modelo de 86 cm

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565]

1. Insira a calha para pastilhas diagonalmente na parte de trás do cesto.
2. Centre e encaixe a calha das pastilhas.

4.2.2 Instalar o clipe de suporte de chávenas

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565]

Ao lavar chávenas, o clipe de suporte de chávenas pode ser dobrado para cima. O ângulo adicional reduz a acumulação de água no fundo das chávenas. No caso de copos altos, recomendamos que deixe o clipe de suporte de chávenas dobrado para baixo. Se os cestos superiores tiverem um inserto de plástico opcional, este tem de ser removido.

1. Retire o inserto de plástico.

1. Encaixe o clipe de suporte de chávenas.

1. Dobre para cima o clipe.

Reparação

1. Posicione os itens a lavar.

4.2.3 Instalar o inserto de vaporeira

Ferramentas necessárias:

Guia das pastilhas [00614935] Clipe de suporte de chávenas [00618565]

Encaixe o inserto de vaporeira com as extremidades sob o Sistema de cesto.

Reparação

4.3 Substituir a gaveta vario

4.3.1 Remover a gaveta vario

1. Dobre as pegas para dentro.

1. Remova a pega por cima.
2. Pressione os inseros laterais de plástico para fora e pressione-os para cima para fora do quadro.

Reparação

1. Dobre as linguetas de guia para fora cuidadosamente.

1. Puxe os espigões rebatíveis para fora das linguetas.
2. Pressione o quadro de metal à frente para fora dos suportes.

1. Empurre o quadro de metal novamente para fora da guia.

4.3.2 Instalar a gaveta vario

Instale pela ordem inversa.

Reparação

4.4 Substituir os braços aspersores

4.4.1 Remover o braço aspersor

1. Desaperte o braço aspersor superior (1) e puxe para baixo para remover (2).

1. Puxe para baixo o braço aspersor inferior para remover.

4.4.2 Instalar o braço aspersor

1. Insira o braço aspersor inferior. O braço aspersor encaixa.
2. Insira o braço aspersor superior e enrosque-o firmemente.

Reparação

4.5 Substituir os filtros

4.5.1 Remover o filtro

1. Rode o filtro grosso para a esquerda (1) e remova o sistema de filtro (2).

Certifique-se de que nenhum objeto estranho cai no reservatório.

1. Puxe para baixo o microfiltro para remover.

4.5.2 Instalar os filtros

1. Remonte o sistema de filtros. Assegure-se de que os bloqueios de retenção no filtro grosso encaixam.
2. Insira o sistema de filtro no aparelho e rode o filtro grosso para a direita. Assegure-se de que respeita as marcações.

Reparação

4.6 Instalar a aspersora para assadeiras

1. Retire o cesto superior.
2. Insira a aspersora para assadeiras no suporte (1) e rode para a direita (2).

A aspersora para assadeiras encaixa.

Reparação

4.7 Substituir o cabo de alimentação

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível.

4.7.1 Desligar o cabo de alimentação

• Mova a ficha do cabo de alimentação cuidadosamente para cima e para baixo e puxe-a para fora da tomada de ligação.

4.7.2 Ligar o cabo de alimentação

ATENÇÃO!

Sobreaquecimento da ligação principal!

Risco de incêndio

Insira o cabo de alimentação firmemente até encaixar.

Insira a ficha do cabo de alimentação na tomada de ligação até a ficha encaixar de forma audível.

Reparação

4.8 Substituir a tampa do detergente

Uma chave de parafusos pode ser usada como ferramenta para alavancar.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta foi aberta. A tampa do detergente foi aberta.

4.8.1 Remover a tampa do detergente

1. Empurre a tampa do detergente para dentro 5 mm.
2. Evolva a tampa do detergente do lado inferior para fora das calhas de guia e retire-a das calhas de guia do lado superior.
3. Remova a mola.

4.8.2 Inserir a mola

1. Insira a extremidade longa da mola no orifício de montagem do dispositivo dispensador (1).

1. Insira a extremidade curta da mola no orifício de montagem da tampa do detergente (2).
2. Pressione a tampa para dentro do dispositivo dispensador (3).

4.8.3 Instalar a tampa do detergente

1. Insira a tampa do detergente nas calhas de guia de um dos lados 5 mm antes da posição totalmente aberta. Pressione o lado oposto suavemente para dentro das calhas de guia.
2. Verifique o funcionamento da tampa do detergente.

Reparação

4.9 Substituir a tampa da bomba de água de esgoto

Pré-requisito:

Cesto foi removido. Os filtros foram removidos. → 714

4.9.1 Remover a tampa da bomba de água de esgoto

1. Retire toda a água.

Use uma esponja, se necessário.

1. Separe a tampa da bomba, utilizando uma colher e segure-a na trava.

1. Eleve a tampa da bomba para dentro em sentido angular e remova-a.

4.9.2 Instalar a tampa da bomba de água de esgoto

Insira a tampa da bomba (1) e pressione-a para baixo (2).

A tampa da bomba encaixa.

Reparação

4.10 Substituir o painel lateral

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. Aparelhos de instalação livre: o tempo foi removido. → 708

4.10.1 Remover o painel lateral

1. Remova os parafusos do painel lateral (1).

1. Incline o painel lateral ligeiramente para fora em cima (2).
2. Desça o painel lateral e puxe-o para fora da calha de base (3).

Reparação

4.10.2 Instalar o painel lateral

1. Insira o painel lateral na calha de base (1).

Fig. 2: Totalmente integrável

2. Pressione o painel lateral sobre o aparelho (2). 3. Fixe o painel lateral com parafusos (3).

Reparação

4.11 Substituir a porta exterior

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

4.11.1 Remover a porta exterior

Basta remover os parafusos que são descritos nos seguintes passos.

1. Abra a porta.
2. Remova os quatro parafusos.

3

Segure a porta de um dos lados.

Remova os dois parafusos.

4.11.2 Instalar a porta exterior

Reparação

Pré-requisito:

A manta isolante foi posicionada corretamente e fixada no interior da porta exterior. As dobras estão inseridas na porta exterior. 1. Feche a porta inferior sem bater. 2. Empurre a porta exterior para cima sob o painel de comandos (1).

1. Pressione a porta exterior contra a porta interior e segure (2).

4.

Segure a porta de um dos lados.

Abra e fixe a porta com dois parafusos (4 parafusos de metal de 11 mm).

1. Fixe a porta exterior com quatro parafusos (4 parafusos de metal de 11 mm).

Reparação

4.12 Substituir o painel de comandos

Se um módulo de operação estiver defeituoso, o painel de comandos inteiro terá de ser substituído.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A porta exterior foi removida (totalmente integrada).

4.12.1 Remover o painel de comandos

1. Desligue as ligações elétricas do painel de comandos e sensor de baixo nível de abrilhantador (1, 2).

1. Desligue o cabo de terra (3) (opcional).
2. Abra a porta do aparelho.
3. Fixe o painel de comandos para que não caia (segure-o).
4. Remova seis parafusos.

1. Remova o painel de comandos.

4.12.2 Instalar o painel de comandos

Use os parafusos 4 x 16 mm.

• Instale pela ordem inversa.

Reparação

4.13 Fixar as molas da porta

1. Remova a tampa da guia do cabo.

2.1.Abra a porta ligeiramente (1).

1. Insira a ranhura da calha de base (2).
2. Feche a porta lentamente (3).

O Sistema de cabos fixa-se automaticamente à dobradiça da porta.

Reparação

3.1. Feche a porta ligeiramente (4).

1. Mova a ranhura para trás e solte a dobradiça da porta (5).
2. Abra a porta (6).

1. Repita o processo de exclusão do aparelho.

Os pés são idênticos e intercambiáveis.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A porta exterior foi removida (totalmente integrada).

4.14.1 Remover o painel inferior

1

Remoção incorreta

Se o painel inferior for solto lateralmente e removido, as duas placas

de fixação podem quebrar. Se apenas uma placa de fixação for danificada, é possível mudar de lado, pois as placas de fixação são

nificada é possível mudar de lado, País as placas de fixação são

idênticas.

Recomenda-se colocar algo sob o aparelho na frente e na lateral para

aliviar a energia sobre o painel inferior com os pés.

1. Coloque a chave de parafusos dentro das guias (1) e solte o encaixe, empurrando para baixo.

1. Levante o painel para o retirar.
2. Remova os pés à frente (1).

4.14.2 Instalar o painel inferior

1. Insira os pés.
2. Fixe o painel inferior em cima (1) e pressione-o para baixo até encaixar de forma audível (2).

Reparação

4.15 Substituir a placa da tomada de base

A placa da tomada de base situa-se na área inferior dianteira.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel (opcional) foi removida. A porta exterior foi removida. A porta exterior foi removida (totalmente integrável/integradora). O painel inferior foi removido (opcional).

4.15.1 Remover a placa da tomada de base

1. Remova os dois parafusos (1).

1. Desengate os elementos de encaixe (2).
2. Incline a placa da tomada de base cuidadosamente para a frente (1).

Dependendo da série do modelo, a ficha para o EmotionLight não está fixada à base.

Desbloqueie a ficha na lingueta de bloqueio e puxe para fora (2).

4.15.2 Instalar a placa da tomada de base

• Instale a placa da tomada de base pela ordem inversa.

Reparação

4.16 Substituir a calha de transbordamento

A calha de transbordamento está localizada na área inferior dianteira do aparelho.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A frente do móvel foi removida (opcional). A porta exterior foi removida. O painel inferior foi removido (opcional). → 726 A placa da tomada de base foi removida. → 727

4.16.1 Remover a calha de transbordamento

Água residual

• Se a mangueira de drenagem for removida, a água residual pode sair.
• Recolha a água ou remova-a da cuba coletora inferior com uma seringa de sucção.
• Puxe para fora o mecanismo de encaixe em cima (1, 2).

1. Solte o elemento de encaixe em cima.

Reparação

3.1. Insira a chave de parafusos sob o grampo de metal (1). 2. Solte o clipe de metal suavemente (2).

1. Levante a calha de transbordamento para fora.

4.16.2 Instalar a calha de transbordamento.

Danos causados pela água devido à instalação incorreta da calha de transbordamento!

Insira a calha de transbordamento corretamente em baixo na guia da calha de base.

Encaixe a calha de transbordamento corretamente em cima.

1. Posicione a calha de transbordamento (1).
2. Insira a calha de transbordamento na vedação (2).
3. Pressione a calha de transbordamento para dentro da guia da vedação (3).
4. Insira a calha de transbordamento cuidadosamente (4).
5. Encaixe a calha de transbordamento (5).

Reparação

1. Verifique a instalação à esquerda e à direita. 3. Verifique o assento firme.

1. Encaixe o clipe de metal dos lados esquerdo e direito.

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

1. Remova os parafusos (1).
2. Remova a porta interior por cima (2).

1. Fixe a dobradiça da porta com parafusos.
2. Posicione a porta interior na dobradiça da porta.
3. Fixe a porta interior com parafusos.

1. Vire a vedação da porta para a frente.
2. Mova a porta interior para trás da vedação da porta.
3. Feche a porta interior
4. Vire a vedação da porta para cima. As peças laterais apontam para cima.
5. Mova a dobradiça da porta para cima.

Reparação

4.18 Substituir a dobradiça da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O painel lateral foi removido. → 719 A porta exterior foi removida. A porta interior foi removida. O painel de comandos foi removido. → 723 As molas da porta foram fixadas. → 724 O painel inferior foi removido. → 726 A placa de tomada de base foi removida. → 727 A calha de escoamento foi removida. → 728

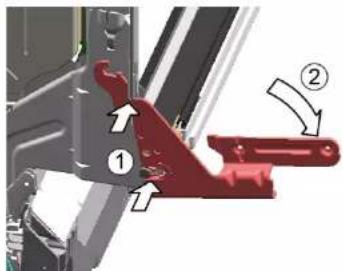

4.18.1 Remover a dobradiça da porta

1. Solte o gancho de encaixe com a chave de parafusos (1).
2. Puxe a dobradiça da porta para a frente (2).

1. Solte a ligação à terra na dobradiça da porta.

4.18.2 Instalar a dobradiça da porta

Reparação

1. Coloque a dobradiça no aparelho (1).
2. Desloque a dobradiça para baixo (2) até ficar presa no aparelho.

2.

A falta de ligação à terra pode causar um potencial de ligação na porta.

Estabeleça a ligação à terra.

4.19 Substituir a vedação (inferior) da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior foi removida. A placa da tomada de base foi removida. → 727 O painel inferior foi removido (opcional). → 726 As molas da porta foram removidas. O painel de comandos foi removido. O feixe de fios em baixo à direita foi removido.

4.19.1 Remover a vedação da porta

1. Remova os dois clipes de retenção na vedação inferior da porta (1, 2).

1. Desprenda a calha de transbordamento.

1. Levante a calha de transbordamento para fora.

Reparação

1. Remova da porta interior a vedação inferior da porta.

4.19.2 Instalar a vedação da porta

1. Encaixe as capas seladas à esquerda e à direita na calha de vedação com ação da porta.

1. Insira a vedação da porta com a aba de fecho na porta interior.
2. Fixe a vedação da porta com dois clipes de retenção.

Reparação

4.20 Substituir a vedação (superior) da porta

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água.

4.20.1 Remover a vedação da porta

Remova a vedação da porta do quadro interior.

4.20.2 Instalar a vedação da porta

A vedação da porta deve ser cortada para ficar com o comprimento correto antes da instalação. Tem de ser de 1750 mm para aparelhos com 81 cm de altura e de 1850 mm para aparelhos com 86 cm de altura.

1. Prepare a vedação da porta apropriada. 2. Assegure a posição de instalação correta do perfil de vedação.

1. O ponto branco deverá estar alinhado com a faixa de base vedante.

4

A vedação não pode fazer ondulações ou esticar nos cantos. A vedação é cortada diagonalmente nas extremidades e vai-se estreitando na direção do fundo do recipiente à frente.

Posicione a extremidade da vedação exatamente à frente sob a porta inferior. A vedação deve estar na lateral do recipiente o mais possível.

Vedação da porta corretamente instalada:

Reparação

4.21 Substituir o EmotionLight

O EmotionLight está situado na área superior dianteira exterior do depósito de lavagem.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O aparelho está livremente acessível. O tempo foi removido (opcional). O painel lateral direito foi removido (opcional).

4.21.1 Remover o EmotionLight

1. Desprenda o gancho de encaixe atrás (1).

1. Remova o EmotionLight por cima (2).
2. Puxe a ficha para fora do conector (em baixo à direita à frente do aparelho).
3. Remova a ligação elétrica do módulo de potência.

1. Remova o EmotionLight do aparelho.

4.21.2 Instalar o EmotionLight

1. Insira o suporte no quadro do depósito de lavagem (1).

Reparação

1. Engate o gancho de encaixe (2).

3

ATENÇÃO!

anos no cabo na área da dobradiça da porta.

• Instale o cabo na área da dobradiça da porta (entre a dobradiça de placa e o depósito de lavagem) de modo a que não possa ser danificado pelas peças móveis.

Instale o cabo do lado direito inferior.

Reparação

Fig. 3: Cabo plano

1. Insira a ficha.

Substituir o TimeLight apenas como peça completa. O.), O.), base.

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. O painel inferior foi removido. → 726 A placa da tomada de base foi removida e rodada, → 727

4.22.1 Remover o TimeLight

1. Dobre os elementos de encaixe (1) ligeiramente para fora.

1. Puxe o módulo TimeLight para cima para fora da guia (2).

4.22.2 Instalar o TimeLight

1. Dobre novamente os elementos de encaixe (1) para trás.

1. Empurre o módulo TimeLight para dentro da guia (2).
2. Conecte a ligação elétrica.

Reparação

4.23 Substituir a Gap Illumination

Pré-requisito:

O aparelho está desligado da energia. O aparelho está desligado do abastecimento de água. A porta exterior está desmontada. O painel de operação foi removido.

1. Levante a placa do suporte e remova-a do quadro do módulo de operação (2).

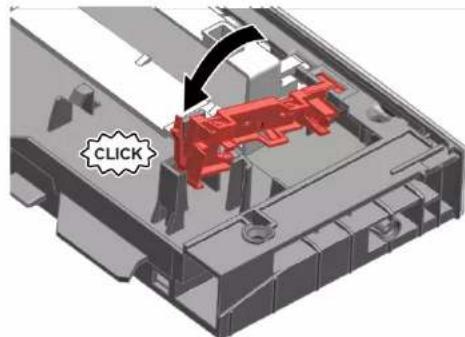

4.23.2 Instalar a Gap Illumination

1. Insira o suporte da placa no quadro do módulo de operação.

1. Aperte-o com um som de "clique".

1. Instale a fibra ótica e aperte-a com um som de "clique".

1. Conecte o fio ao módulo de operação.

Fig.1: Totalmente integrado
