Produkttype	Innbygd oppvaskmaskin
Merke	Bosch
Modell	SHV4HBX40E
Mål (H x B x D)	86 x 60 x 57 cm (justerbar)
Vekt	Omtrent 45 kg
Spenning	230 V, 50 Hz
Effektforbruk	2400 W (estimert)
Kapasitet	12 kuverter
Energiklasse	A+ (estimert)
Vannforbruk	9,5 L per syklus (estimert)
Støynivå	44 dB (estimert)
Vaskeprogrammer	Eco, Intensiv, Rask, Automatisk, osv.
Spesialfunksjoner	Utsatt start, Ekstra tørking, VarioSpeed
Installasjonstype	Innbygd under benkeplate
Farge	Hvit / Rustfritt stål (avhengig av modell)
Kurvsystem	Øvre kurv med kopphylle, nedre kurv
Display	LED for gjenværende tid (TimeLight)
Sikkerhet	Lekkasjedeteksjon, barnesikring, dørlås
Vedlikehold	Regelmessig rengjøring av filtre, spylearmer, pakninger
Reservedeler	Spylearmer, filtre, dørpakning, såpelokk, osv.
Reparerbarhet	Detaljert reparasjonsveiledning med utskiftingsinstruksjoner

Ofte stilte spørsmål - SHV4HBX40E BOSCH

Hvordan starter jeg et vaskeprogram?

Sørg for at apparatet er koblet til, åpne døren, plasser oppvasken, tilsett vaskemiddel, velg ønsket program på kontrollpanelet og trykk på Start-knappen. Lukk døren.

Hvordan rengjør jeg filtrene?

Fjern nedre kurv, drei grovfiltret mot klokken og ta det ut. Fjern mikrofiltret. Skyll filtrene under rennende vann. Monter igjen ved å justere pilene.

Hva gjør jeg hvis apparatet viser en feilkode?

Se i bruksanvisningen for betydningen av koden. Vanlige årsaker inkluderer tett filter, blokkert spylearm eller defekt vanninntak. Slå av strømmen og kontroller disse elementene.

Hvordan installerer jeg oppvaskmaskinen riktig?

Installasjonen bør utføres av en fagperson. Sørg for at apparatet står i vater, er godt festet under benkeplaten, og at vann- og elektriske tilkoblinger er i samsvar med standardene.

Hvorfor varmer ikke vannet?

Sjekk at det valgte programmet inkluderer oppvarming (f.eks. Eco-program). Hvis problemet vedvarer, kan varmeelementet være defekt. Kontakt kundeservice.

Hvordan bytter jeg den øvre spylearmen?

Skru av armen mot klokken, trekk den nedover. Sett inn den nye armen og skru den godt fast. Sørg for at den roterer fritt.

Hvordan rengjør jeg innsiden av oppvaskmaskinen?

Fjern filtre og spylearmer. Bruk et spesialrengjøringsmiddel for oppvaskmaskiner eller eddik i en tom syklus. Tørk av dørpakningene.

Hvilken type vaskemiddel skal jeg bruke?

Bruk et vaskemiddel i pulver-, væske- eller tablettform beregnet for oppvaskmaskin. Følg anbefalt dosering. For best resultat, bruk et skyllemiddel.

Hvordan justerer jeg høyden på den øvre kurven?

Den øvre kurven kan justeres i høyden ved hjelp av skinner. Løft eller senk kurven etter størrelsen på oppvasken. Se i bruksanvisningen for detaljer.

Hvordan kontakter jeg Bosch kundeservice?

Du kan kontakte Bosch kundeservice på telefon (nummer i bruksanvisningen) eller via nettsiden. Ha modellnummer og kjøpsdato klar.

BRUKSANVISNING SHV4HBX40E BOSCH

Foranstaltninger og forbud for å forhindre faren.

Følgende eksempler viser advarsler som advarer mot elektrisk støt på grunn av spenningsførende deler. Foranstaltningen for å unngå faren er nevnt.

FARE

Fare for klemming i forbindelse med reparasjon, vedlikehold, feilretting og service på grunn av tunge og bevegelige komponenter.

Bruk sikkerhetssko. Sørg for å sikre tunge komponenter mot å falle ned. Stikk ikke deler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Den relevante kurven er fjernet fra apparatet.

1. Fjern skruene fra sidepanelet (1).

1. Klipp metallklipsen på venstre og høyre side.

Reparasjon

Fjern dørpakningen fra innerrammen.

1. Fjern emotionLight fra maskinen.

Reparasjonstips - Oppvaskmaskin

1 Om dette dokumentet 622

1.1 Viktig informasjon

1.1.1 Formål 622 1.2 Forklaring av symboler 622 1.2.1 Farenivåer 622 1.2.2 Faresymboler 622 1.2.3 Advarslenes struktur 623 1.2.4 Generelle symboler 623

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

2.1.1 Alle husholdningsapparater

Verktøy og hjelpemidler

Reparasjon

4.1 Utskifting av arbeidsplate

4.1.1 Demontering av arbeidsplate 4.1.2 Montering av arbeidsplate

4.2.1 Montering av tablettrenne for 86 cm modell 4.2.2 Montering av støtteklemme for kopper 4.2.3 Montering av steamer-innleggsdel

4.3 Utskifting av varioDrawer

4.3.1 Demontering av varioDrawer 4.3.2 Montering av varioDrawer

4.4 Utskifting av spylearm

4.4.1 Demontering av spylearm 4.4.2 Montering av spylearm

4.7 Utskifting av strømledning

4.9 Utskiftning av deksel på avløpspumpe 636

4.9.1 Demontering av deksel på avløpspumpe 636 4.9.2 Montering av deksel på avløpspumpe 636

4.11.1 Demontering av ytre dør 639 4.11.2 Montering av ytre dør 639

4.13 Feste dørfjærer.. 642

4.14 Utskiftning av fotpanel 644

4.14.1 Demontering av fotpanel 644 4.14.2 Montering av fotpanel 644

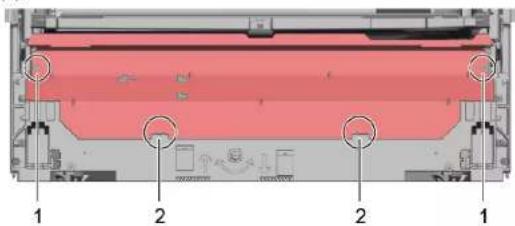

4.15 Utskiftning av sokkelplate 645

4.15.1 Demontering av sokkelplate 645 4.15.2 Montering av sokkelplate 645

4.16 Utskifting av overløpskanalen 646

4.16.1 Demontering av overløpskanal 646 4.16.2 Montering av overløpskanal 647

4.17 Utskifting av indre dør 649

4.17.1 Demontering av indre dør 649 4.17.2 Montering av indre dør 649

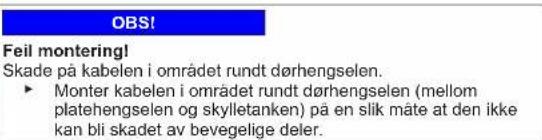

4.18 Utskifting av dørhengsel 650

4.18.1 Demontering av dørhengsel 650 4.18.2 Montering av dørhengsel 650

4.19 Utskifting av (nedre) dørpakning 652

Reparasjonstips - Oppvaskmaskin

4.21 Utskifting av EmotionLight 655

4.21.1 Demontering av EmotionLight 655 4.21.2 Montering av EmotionLight 655

4.22 Utskifting av TimeLight 658

4.22.1 Demontering av TimeLight 658 4.22.2 Montering av TimeLight 658

4.23 Utskifting av Gap Illumination 659

4.23.1 Demontering av Gap Illumination 659 4.23.2 Montering av Gap Illumination 660

Om dette dokumentet

1.1 Viktig informasjon

1.1.1 Formål

Disse tipsene om reparasjon skal hjelpe kunden til selv å kunne reparere apparater i samsvar med gjeldende regulering av eco-design (med gyldighet 03/2021).

De inneholder informasjon om hvordan definerte reservedeler skiftes, inklusive advarsler og risikoer.

Kontakt vår kundeservice dersom du har spørsmål. Vi påtar oss kun ansvar for skader dersom tipsene om reparasjon er korrekt fulgt.

1.2 Forklaring av symboler

1.2.1 Farenivåer

Advarslene som viser farenivå, består av et symbol og et signalord. Signalordet viser hvor alvorlig faren er.

Advarsel som viser farenivå Betydning
FARE	Dersom advarselen ignoreres, vil det före til død eller alvorlige persorskader.
ADVARSEL	Dersom advarselen ignoreres, kan det före til død eller alvorlige persorskader.
FORSIKTIG	Dersom advarselen ignoreres, kan det före til mindre persorskader.
OBS!	Dersom advarselen ignoreres, kan det före til materiell skade.

Tabell 1: Farenivåer

1.2.2 Faresymboler

Faresymboler er symbolske fremstillinger som gir en indikasjon av hvilken type fare det dreier seg om.

Følgende faresymboler brukes i dette dokumentet:

Faresymbol Betydning
!	Generell advarsel
	Fare for elektrisk støt
	Eksplosjonsfare
	Fare for á skjærere seg
	Klemfare

Om dette dokumentet

Faresymbol Betydning
	Fare på grunn av varme overflater
	Fare på grunn av sterkt magnetfelt
	Fare fra ikke-ioniserende stråling

Tabell 2: Faresymboler

1.2.3 Advarslenes struktur

Advarslene i dette dokumentet har standardisert utseende og standardisert struktur.

FARE

Faretype og kilde til fare!

Mulige konsekvenser dersom fare/advarsel ignoreres.

Tiltak og forbud for å forebygge fare

Eksemplet nedenfor viser en advarsel mot elektrisk støt på grunn av strømførende deler. Tiltaket for å unngå faren er angitt.

FARE

Fare for elektrisk støt på grunn av strømførende deler!

Død på grunn av drepende elektrisk støt

Koble apparatet fra strømforsyningen i minst 60 sekunder før reparasjonene starter.

1.2.4 Generelle symboler

Følgende generelle symboler brukes i dette dokumentet:

Gen. symbol Betydning
i	Identifizierung av et spesieit tips (tekst og/eller grafikk)
j	Identifizierung av et enkelt tips (kun tekst)
r	Identifizierung av en lenke til en opplæ-ringsvideo

Gen. symbol Betydning
	Identifizierung av nødvendig verktøy
	Identifizierung av nødvendige forutsetnino-ger
	Identifizierung av en betingelse (hvis ...,)så ...)
	Identifizierung av et resultat
[Start] Identifizierung av en tast eller knapp
[00123456] Identifizierung av et materialnummer
Status Identifizierung av vist tekst/vindu (i appara-tets display)

Tabell 3: Generelle symboler

Sikkerhet

2.1 Generelle sikkerhetsinstruksjoner

2.1.1 Alle husholdningsapparater

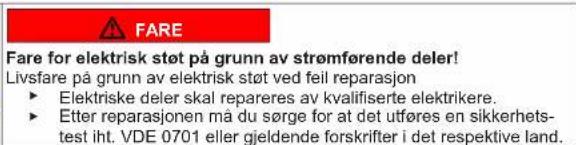

Fare for elektrisk støt på grunn av strømførende deler!

• Feil ved reparasjoner hvor elektriske komponenter er involvert, kan føre til elektrisk støt! Koble apparatet fra strømnettet i minst 60 sekunder før arbeidet startes.
• Etter reparasjonen må du sørge for at det utføres en sikkerhetstest iht. VDE 0701, dessi gildende forskrifter i det respektive land.

Fare for personskade på grunn av skarpe kanter!

Bruk vernehansker.

Fare for å klemme legemsdeler under reparasjoner, vedlikehold, feilsøking og service på grunn av tunge og bevegelige komponenter.

Bruk vernesko. Sikre tunge komponenter for å hindre at de faller ned. - Ikke stikk kroppsdeler inn i bevegelige komponenter.

Fare for apparatets sikkerhet/funksjon!

Bruk kun originale reservedeler. Fare for skade på deler som er følsomme overfor elektrostatisk utlading (ESD)! - Ikke berør modulene, inklusive tilkoblinger og ledere.

Verktøy og hjelpemidler

Betegnelse Detaljer	Bilder
Torx T20-skrutrek-ker med borehull [00340764]	100 mm, for skruer med splint
Torx T15-skrutrek-ker	Lengde 80 mm
Flat skrutrekker Blad	10 mm x 1,6 mm x 200 mm
Spisstang [00340871]	Lengde: 200 mm, rett

Reparasjon

4.1 Utskifting av arbeidsplate

Forutsetning:

4.1.1 Demontering av arbeidsplate

1. Fjern de to skruene på baksiden (1) (alternativ).
2. Trykk de to låsearmene under arbeidsplaten opp (2).

1. Løft arbeidsplaten litt opp foran (3).
2. Skyv arbeidsplaten fra deg mot baksiden (4).
3. Ta av arbeidsplaten.

4.1.2 Montering av arbeidsplate

1. På baksiden av arbeidsplaten, i føringene, ved hjelp av festekragene (1).

1. Skyv arbeidsplaten forover (2).
2. Trykk forsiden av arbeidsplaten ned, helt til de to låsearmene klikker hørbart på plass (3).
3. Skru de to skruene inn igjen (4) (alternativ).

Reparasjon

Forutsetning: Den relevante kurven er tatt ut av apparatet.

4.2.1 Montering av tablettrenne for 86 cm modell

Spesielle hjelpemidler:

Tablettføring [00614935] Støtteklemme for kopper [00618565]

1. Før tablettrennen diagonalt inn på forsiden av kurven.
2. Sentrer og klikk tablettrennen på plass.

Spesielle hjelpemidler:

Tablettføring [00614935] Støtteklemme for kopper [00618565]

Når du vasker opp kopper, kan støtteklemmen for kopper felles opp. Den ekstra vinkelen reduserer oppsamlingen av vann i bunnen av koppene. Når det gjelder høye glass, anbefaler vi å holde støtteklemmen for kopper nedfelt. Hvis de øvre kurvene har alternativ innleggsdel av plast, må disse først fjernes.

1. Fjern innleggsdelen av plast.

1. Klikk støtteklemmen for kopper på plass.

1. Fell opp klemmen.

Reparasjon

1. Plasser delene som skal vaskes.

4.2.3 Montering av steamer-innleggsdel

Spesielle hjelpemidler:

Tablettføring [00614935] Støtteklemme for kopper [00618565]

Klem fast steamer-innleggsdelen med endestykkene under kurvsystemet.

Reparasjon

4.3 Utskifting av varioDrawer

4.3.1 Demontering av varioDrawer

1. Bøy håndtaksskaftene innover.

1. Ta ut håndtaket mot oppsiden.
2. Trykk innleggsdelene av plast på sidene utover og trykk dem ut av rammen mot oppsiden.

Reparasjon

1. Bøy føringstappene forsiktig utover.

1. Trekk de utfellbare pinnene ut av tappene.
2. Trykk metallrammen ut av holderne på forsiden.

1. Skyv metallrammen bakover og ut av foringen.

4.3.2 Montering av varioDrawer

4.4 Utskiftning av spylearmer

4.4.1 Demontering av spylearm

1. Skru ut den øvre spylearmen (1) og trekk den ned for å fjerne den (2).

1. Trekk den nedre spylearmen ned for å fjerne den.

4.4.2 Montering av spylearm

1. Sett inn den nedre spylearmen. Spylearmen klikker på plass.
2. Sett inn den øvre spylearmen og skru den fast på plass.

Reparasjon

4.5 Utskiftning av filtre

4.5.1 Demontering av filter

1. Drei det grove filteret mot urviseren (1) og ta ut filtersystemet (2).

Kontroller at det ikke faller uvedkommende gjenstander ned i bunnpannen.

1. Trekk mikrofilteret ned for å ta det ut.

1. Fjern den øverste kurven.
2. Sett sprayhodet for stekebrett inn i holderen (1) og drei det til høyre (2).

Sprayhodet for stekebrett klikker på plass.

Reparasjon

4.7 Utskifting av strømledning

Forutsetning:

• Beveg pluggen på strømledningen forsiktig opp og ned og trekk den ut av stikkontakten.

• Sett strømledningen kraftig inn til den klikker på plass.
• Sett pluggen på strømledningen inn i stikkontakten til pluggen klikker hørbart på plass.

Reparasjon

4.8 Utskifting av vaskemiddellokket

En liten skrutrekker kan brukes som verktøy for å vippe lokket opp.

Forutsetning:

4.8.2 Innsetting av fjæren

1. Sett den lange enden av fjæren inn i monteringshullet i dispenserenheten (1).

1. Før den korte enden av fjæren inn i monteringshullet i vaskemiddellokket (2).
2. Trykk lokket inn i dispenserenheten (3).

1. Sett inn vaskemiddellokket 5 mm før fullstendig åpen posisjon i føringsskinnene på den ene siden. Bruk lite kraft og trykk motsatt side inn i føringsskinnene.
2. Kontroller funksjonen til vaskemiddellokket.

Reparasjon

4.9 Utskifting av deksel på avløpspumpe

Forutsetning:

Kurven er tatt ut. Filtrene er tatt ut. → 632

4.9.1 Demontering av deksel på avløpspumpe

1. Tøm ut eventuelt vann.

Sett inn pumpedekslet (1) og trykk det ned (2).

Pumpedekslet klikker på plass.

Reparasjon

4.10 Utskifting av sidepanel

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Apparatet er fritt tilgjengelig. Frittstående apparater: Arbeidsplaten er demontert. → 626

4.10.1 Demontering av sidepanel

1. Fjern skruene fra sidepanelet (1).

Bilde 1: Helintegrert

1. Vipp sidepanelet litt utover (2).
2. Senk sidepanelet og trekk det ut av bunnkaret (3).

Reparasjon

4.11 Utskiftning av ytre dør

Forutsetning:

4.11.1 Demontering av ytre dør

Fjern helt enkelt skruene som beskrevet i punktene nedenfor.

1. Åpne døren.
2. Fjern fire skruer.

3.

4.11.2 Montering av ytre dør

Reparasjon

Forutsetning:

Isolerende fleece er plassert korrekt og festet på innsiden av den ytre døren. Hengslene er satt inn i den ytre døren. 1. Lukk den indre døren uten at den smekker i lås. 2. Skyv den ytre døren opp under betjeningspanelet (1).

1. Trykk den ytre døren mot den indre døren og hold (2).

4

Åpne døren og sikre den med to skruer (4 x 11 mm metallskruer).

1. Sikre den ytre døren med fire skruer (4 x 11 mm metallskruer).

Reparasjon

4.12 Utskifting av betjeningspanel

4.13 Feste dørfjærer

1. Ta ut dekslet for ledningsføringen.

2.1. Åpne døren litt (1).

1. Fest den i sporet i bunnkaret (2).
2. Lukk døren sakte (3).

Ledningssystemet kobler seg selv automatisk til dørhengslet.

Reparasjon

3.1. Lukk døren litt (4).

1. Flytt sporet til baksiden og løsne dørhengslet (5).
2. Åpne døren (6).

1. Gjenta prosedyren på motsatt side av apparatet.

Reparasjon

4.14 Utskiftning av fotpanel

Føttene er identiske og kan byttes om på.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Den ytre døren er demontert (helintegrert/integrert).

4.14.1 Demontering av fotpanel

1.

Feil demontering. Hvis fotpanelet løsnes på sider og tas av, kan to braketter brytes ut. Hvis bare en brakett er skadet, kan sidene byttes om, ettersom brakettene er identiske. Det anbefales å plassere noe under apparatet, foran på sider, for å avlaste belastninger på fotpanelet med føttene.

1. Grip inn i de to føringene (1) med en skrutrekker og løsne hempen ved å skyve nedover.

1. Løft panelet av.
2. Fjern føttene mot forsiden (1).

4.14.2 Montering av fotpanel

1. Sett inn føttene.
2. Fest fotpanelet øverst (1) og trykk det ned til det klikker hørbart på plass (2).

Reparasjon

4.15 Utskifting av sukkelplate

Sokkelplaten er plassert i det nederste området foran.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Møbelfronten (alternativ) er fjernet. Den ytre døren er demontert. Den ytre døren er demontert (helintegrert/integrert). Fotpanelet er demontert (alternativ). → 644

4.15.1 Demontering av sukkelplate

1. Fjern to skruer (1).

1. Løsne låseelementene (2).
2. Vipp sukkelplaten forsiktig forover (1).

4.

Pluggen til EmotionLight er fortsatt festet til sokkelplaten, avhengig av modellserie.

Løsne pluggen på låseknappen og trekk den bakover (alternativ) (2).

4.15.2 Montering av sukkelplate

Monter sukkelplaten i motsatt rekkefølge.

Reparasjon

4.16 Utskiftning av overløpskanalen

Overløpskanalen er plassert i nedre område foran på apparatet.

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Møbelfronten er fjernet (alternativ). Den ytre døren er demontert. Fotpanelet er demontert (alternativ), → 644. Sokkelplaten er demontert. → 645

4.16.1 Demontering av overløpskanal

Vannrester

Når tømmeslangen er fjernet, kan det renne ut vannrester. - Samle opp vannet, eller bruk en sugesprøyte til å fjerne det fra bunnpannen.

1. Vipp ut av låsemekanismen øverst (1, 2).

1. Løsne låseelementet øverst.

3.1. Før en skrutrekker inn under metallbremsen (1).

1. Løsne metallklipset forsiktig (2).

Reparasjon

1. Løft av overløpskanalen.

4.16.2 Montering av overløpskanal

Vannskader på grunn av feil montering av overløpskanalen! Sett overløpskanalen korrekt inn i foringen i bunnen av bunnkaret. Klikk overløpskanalen korrekt på plass øverst.

1. Plasser overløpskanalen (1).
2. Beveg overløpskanalen inn i pakningen (2).
3. Trykk overløpskanalen inn i foringen i pakningen (3).
4. Før overløpskanalen forsiktig inn (4).
5. Fest overløpskanalen i klipset (5).

Reparasjon

1. Kontroller installasjonen på venstre og høyre side. 3. Kontroller at det sitter forsvarlig fast.

1. Fest metallklipset på venstre og høyre side.

Reparasjon

4.17 Utskifting av indre dør

Forutsetning:

4.17.1 Demontering av indre dør

1. Fjern skruene (1).
2. Ta ut den indre døren mot oppsiden (2).

4.17.2 Montering av indre dør

1. Brett dørpakningen til forsiden.
2. Beveg den indre døren bak dørpakningen.
3. Lukk den indre døren
4. Brett dørpakningen opp. Sidedelene vender
5. Beveg dørhengslet oppover.
6. Sikre dørhengslet med skruer.
7. Plasser den indre døren på dørhengslet.
8. Sikre den indre døren med skruer.

Reparasjon

4.18 Utskiftning av dørhengsel

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Apparatet er fritt tilgjengelig. Sidepanelet er demontert. → 637 Den ytre døren er demontert. Den indre døren er demontert. Betjeningspanelet er demontert. → 641 Dørfjærene er festet. 642 Fotpanelet er demontert. → 644 Sokkelplaten er demontert. → 645 Overløpskanalen er demontert. → 646

4.18.1 Demontering av dørhengsel

1. Løsne låsekroken med en skrutrekker (1).

2. Trekk dørhengselet forover (2).

1. Løsne jordkoblingen på dørhengselet.

4.18.2 Montering av dørhengsel

Reparasjon

4.19 Utskiftning av (nedre) dørpakning

Forutsetning:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Den ytre døren er demontert. Sokkelplaten er demontert. → 645 Fotpanelet er demontert (alternativ). → 644 Dørfjærene er demontert. Betjeningspanelet er demontert. Ledningsnetholderen nederst til høyre er demontert.

1. Løsne overløpskanalen.

4.20 Utskifting av (øvre) dørpakning

Forutsetning:

4.20.1 Demontering av dørpakning

4.20.2 Montering av dørpakning

Dørpakningen må kappes av til korrekt lengde for montering. Dette er 1750 mm for apparater med en høyde på 81 cm og 1850 mm for apparater med en høyde på 86 cm.

1. Forbered korrekt dørpakning.
2. Sørg for en korrekt monteringsposisjon for pakningsprofilen.

Plasser enden av pakningen rett mot fronten under den indre døren. Pakninger skal ligge så langt mot siden av beholderen som mulig.

Korrekt montert dørpakning:

Reparasjon

4.21 Utskifting av EmotionLight

EmotionLight er plassert i øvre utvendige område foran på skylletanken.

Forutsetning:

① Apparatet kobles fra strømforsyningen. ② Apparatet kobles fra vannforsyningen. ③ Apparatet er fritt tilgjengelig. Arbeidsplaten er demontert (alternativ). Høyre sidepanel er demontert (alternativ). → 637

4.21.1 Demontering av EmotionLight

1. Løsne festekroken på baksiden (1).

1. Ta holderen ut mot oppsiden (2).
2. Trekk pluggen ut av kontakten (nederst til høyre foran på apparatet).
3. Fjern den elektriske tilkoblingen fra strømmodulen.

1. Fjern EmotionLight fra apparatet.

4.21.2 Montering av EmotionLight

1. Sett holderen inn i skylletankrammen (1).

Reparasjon

1. Fest festekroken (2).

3.

Monter kabelen på nedre høyre side.

Reparasjon

Bilde 3: Flat kabel

1. Sett i pluggen.

Reparasjon

4.22 Utskifting av TimeLight

TimeLight skal kun skiftes ut som komplettdel. TimeLight-modulen er festet til baksiden av sukkelplaten.

Forutsetting:

Apparatet kobles fra strømforsyningen. Apparatet kobles fra vannforsyningen. Fotpanelet er demontert. → 644 Sokkelplaten er demontert og snudd. → 645

4.22.1 Demontering av TimeLight

1. Bøy låseelementene (1) litt utover.

4.22.2 Montering av TimeLight

1. Bøy låseelementene (1) tilbake igjen.

1. Skyv TimeLight-modulen inn i føringen (2).
2. Koble til den elektriske tilkoblingen.

Reparasjon

4.23 Utskifting av Gap Illumination

Forutsetning:

4.23.1 Demontering av Gap Illumination

1. Løsne hempen (1).
2. Fjern den elektriske tilkoblingen fra betjeningsmodulen (2).

2.1. Løsne låsekroken på baksiden (1).

1. Fjern lysfibrene (2).

Reparasjon

3.1. Løsne låsekroken (1).

1. Løft opp kretskortet med holderen og fjern det fra betjeningsmodulrammen (2).

4.23.2 Montering av Gap Illumination

1. Sett kretskortholderen inn i betjeningsmodulrammen.

1. Stram til du hører et "klikk".

1. Monter lysfibrene og stram til du hører et "klikk".

Risiko for elektrisk støt på grunn av strømførende deler!

Risiko for personskader på grunn av skarpe kanter!

1. Sett inn gjenstandene som skal oppbevares.

4.2.3 Montere innsettingsenhet

Nødvendige verktøy:

Tablettstøtte [00614935] Koppstøtteklemme [00618565]

Kile inn innsettingsenheten med endestykkene under kurvsystemet.

Reparasjon

4.3 Bytte varioDrawer

1. Bøy håndtakflikene innover.

4.3.1 Fjerne varioDrawer
