SHV4HBX40E - Nõudepesumasin BOSCH - Tasuta kasutusjuhend

Toote tüüp	Sisseehitatud nõudepesumasin
Bränd	Bosch
Mudel	SHV4HBX40E
Mõõdud (K x L x S)	86 x 60 x 57 cm (reguleeritav)
Kaal	Umbes 45 kg
Toitepinge	230 V, 50 Hz
Tarbitav võimsus	2400 W (hinnang)
Mahutavus	12 kattekohta
Energiaklass	A+ (hinnang)
Veekulu	9,5 L tsükli kohta (hinnang)
Müratase	44 dB (hinnang)
Pesuprogrammid	Öko, Intensiivne, Kiire, Automaatne jne.
Eriefunktsioonid	Ajastatud käivitus, Lisakuivatus, VarioSpeed
Paigaldustüüp	Töötasapinna alla sisseehitatav
Värv	Valge / Roostevaba teras (vastavalt mudelile)
Korvi süsteem	Ülemine korv tassirestiga, alumine korv
Ekraan	Järelejäänud aja LED (TimeLight)
Ohutus	Lekke tuvastus, lastekaitse, ukse lukustus
Hooldus	Filtrite, pihustusharude ja tihendite regulaarne puhastamine
Varuosad	Pihustusharud, filtrid, ukse tihend, pesuvahendi kate jne.
Parandatavus	Üksikasjalik remondijuhend koos asendusjuhistega

Korduma kippuvad küsimused - SHV4HBX40E BOSCH

Kuidas käivitada pesuprogrammi?

Veenduge, et seade on vooluvõrku ühendatud, avage uks, asetage nõud, lisage pesuvahend, valige soovitud programm juhtpaneelilt ja vajutage nuppu Käivita. Sulgege uks.

Kuidas filtreid puhastada?

Eemaldage alumine korv, keerake jämefilter vastupäeva ja eemaldage see. Eemaldage mikrofilter. Loputage filtrit jooksva vee all. Pange uuesti kokku, joondades nooled.

Mida teha, kui seade kuvab veakoodi?

Vaadake kasutusjuhendist koodi tähendust. Levinud põhjused on ummistunud filter, blokeeritud pihustusharu või rikkis veevarustus. Lülitage toide välja ja kontrollige neid elemente.

Kuidas nõudepesumasinat õigesti paigaldada?

Paigaldus peab olema teostatud professionaali poolt. Veenduge, et seade on loodis, hästi kinnitatud töötasapinna alla ning vee- ja elektriühendused vastavad normidele.

Miks vesi ei soojenda?

Kontrollige, kas valitud programm sisaldab kuumutamist (nt Öko programm). Kui probleem püsib, võib veesoojendi olla rikkis. Võtke ühendust klienditeenindusega.

Kuidas vahetada ülemist pihustusharu?

Keerake hari vastupäeva lahti, tõmmake alla. Sisestage uus hari ja keerake kindlalt kinni. Veenduge, et see pöörleb vabalt.

Kuidas puhastada nõudepesumasina sisemust?

Eemaldage filtrid ja pihustusharud. Kasutage spetsiaalset nõudepesumasina puhastusvahendit või valget äädikat tühja tsükliga. Pühkige ukse tihendid.

Millist pesuvahendit kasutada?

Kasutage nõudepesumasina jaoks mõeldud pulbrit, vedelat või tabletipesuvahendit. Järgige soovitatud koguseid. Parema tulemuse saavutamiseks kasutage loputusvahendit.

Kuidas reguleerida ülemise korvi kõrgust?

Ülemise korvi kõrgust saab reguleerida siinide abil. Tõstke või langetage korvi vastavalt nõude suurusele. Üksikasjade osas vaadake kasutusjuhendit.

Kuidas võtta ühendust Bosch klienditeenindusega?

Boschi klienditeenindusega saab ühendust telefoni teel (number juhendis) või veebisaidi kaudu. Hoidke mudeli number ja ostukuupäev käepärast.

KASUTUSJUHEND SHV4HBX40E BOSCH

4.1 Toopinna vahetamine 255

4.1.1 Toopinna eemaldamine 255 4.1.2 Toopinna paigaldamine 255

4.2 Korvisuteemi paigaldamine 256

4.2.1 Tabletisahtli paigaldamine 86 cm mudelile 256 4.2.2 Tassitoe klambri paigaldamine 256 4.2.3 Auruti vahetuki paigaldamine 257

4.3 Sahtli varioDrawer vahetamine 258

4.3.1 Sahtli varioDrawer eemaldamine 258 4.3.2 Sahtli varioDrawer paigaldamine 259

4.4 Pihustite vahetamine 260

4.4.1 Pihustite eemaldamine 260 4.4.2 Pihusti paigaldamine 260

4.5 Filtrite vahetamine 261

4.5.1 Filtri eemaldamine 261 4.5.2 Filtrite paigaldamine 261

4.6 Kupsetusresti pihustipea paigaldamine 262

4.7 Toitejuhtme vahetamine 263

4.7.1 Toitejuhtme lahtiuhendamine 263 4.7.2 Toitejuhtme ühendamine 263

4.8 Pesuaine sahtli katte vahetamine 264

4.8.1 Pesuaine sahtli katte eemaldamine 264

4.8.2 Vedru paigaldamine 264 4.8.3 Pesuaine sahtli katte paigaldamine 264

4.9 Reoveepumba katte vahetamine 265

4.9.1 Reoveepumba katte eemaldamine 265 4.9.2 Reoveepumba katte paigaldamine 265

4.10 Kuljepaneeli vahetamine 266

4.10.1 Kuljepaneeli eemaldamine 266 4.10.2 Kuljepaneeli paigaldamine 267

4.11 Valimise ukse vahetamine 268

4.11.1 Valimise ukse eemaldamine 268 4.11.2 Valimise ukse paigaldamine 268

4.12 Juhtpaneeli vahetamine 270

4.12.1 Juhtpaneeli eemaldamine 270 4.12.2 Juhtpaneeli paigaldamine 270

4.13 Uksevedrude kinnitamine 271

4.14 Aluspaneeli vahetamine 273

4.14.1 Aluspaneeli eemaldamine 273 4.14.2 Aluspaneeli paigaldamine 273

4.15 Sokliplaadi vahetamine 274

4.15.1 Sokliplaadi eemaldamine 274 4.15.2 Sokliplaadi paigaldamine 274

4.16 Ulevoolutoru vahetamine 275

4.16.1 Ülevoolukanali eemaldamine 275 4.16.2 Ülevoolutoru paigaldamine 276

4.17 Sisemise ukse vahetamine 278

4.17.1 Sisemise ukse eemaldamine 278 4.17.2 Sisemise ukse paigaldamine 278

4.18 Uksehinge vahetamine 279

4.18.1 Uksehinge eemaldamine 279 4.18.2 Uksehinge paigaldamine 279

4.19 Uksetihendi (alumine) vahetamine 281

4.19.1 Uksetihendi eemaldamine 281 4.19.2 Uksetihendi paigaldamine 282

4.20 Uksetihendi (ülemine) vahetamine 283

4.20.1 Uksetihendi eemaldamine 283 4.20.2 Uksetihendi paigaldamine 283

Remonditeave – Nõudepesumasin

4.21 Tule EmotionLight vahetamine 284

4.21.1 Tule EmotionLight eemaldamine 284 4.21.2 Tule EmotionLight paigaldamine 284

4.22 Tule TimeLight vahetamine 287

4.22.1 Tule TimeLight eemaldamine 287 4.22.2 Tule TimeLight paigaldamine 287

4.23 Süvendivalgustuse Gap Illumination vahetamine 288

4.23.1 Suvendivalgustuse Gap Illumination eemaldamine 288 4.23.2 Suvendivalgustuse Gap Illumination paigaldamine 289

Selle dokumendiga seoses

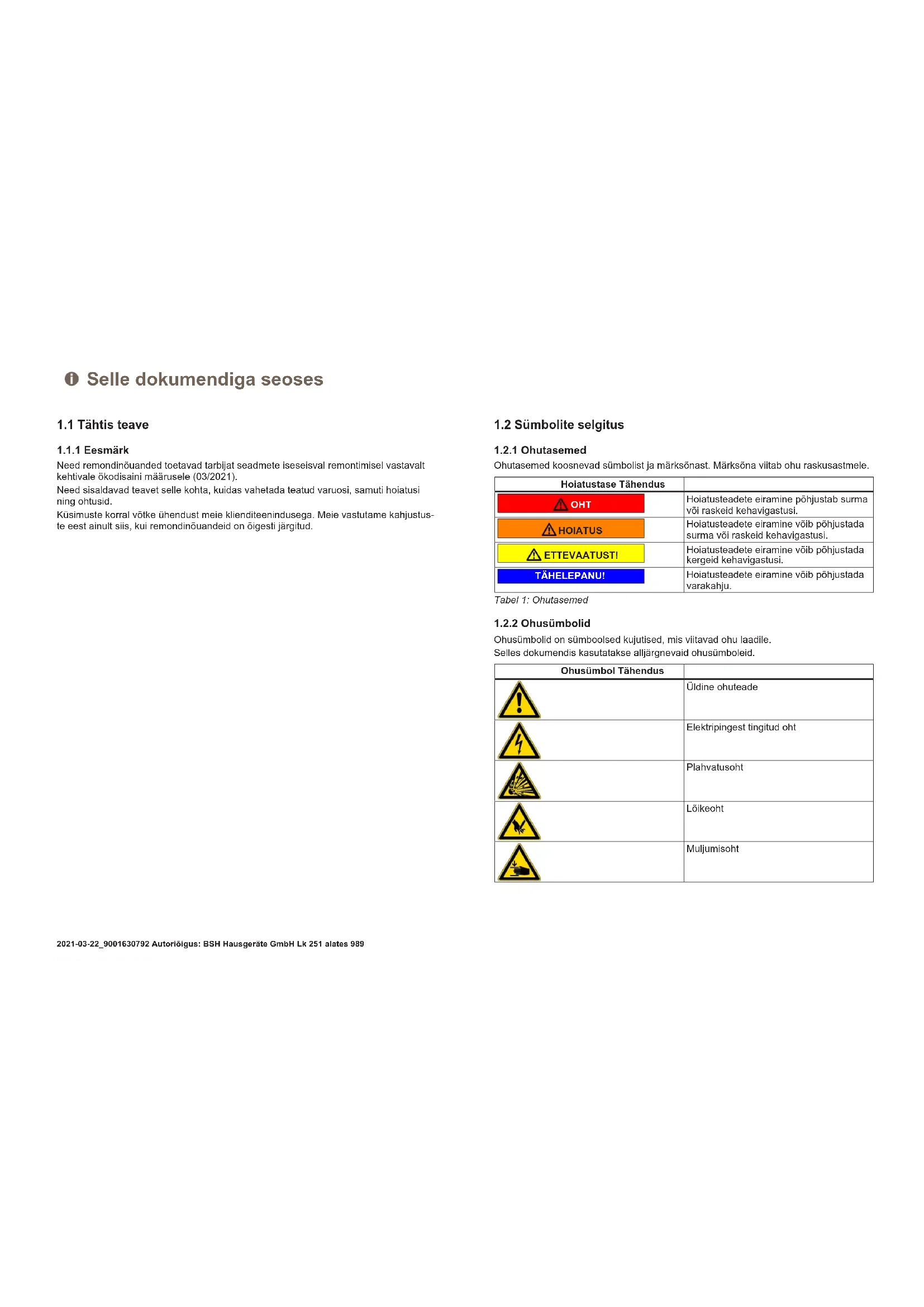

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutussümbolid

Ohutussümbolid koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbo L Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kärgusest tingitud oht

Tabel 2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

OHT

Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusnõuded ohu vältimiseks.

Alljärgnevas näites on näidatud hoiatus, millega hoiatatakse liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

OHT

Enne remonditöödega alustamist ühendage seadmed elektrivõrgust lahti vähemalt 60 sekundit varem.

gust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi vöi nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

Elektriliste osade remondil tehtud vead võivad põhjustada elektrilöögi! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!

Kasutage ainult originaalvaruosasid. Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportörlinte.

Määramine Üksikasjad Kujutised
Tähtotsikuga T20 kruvikeeraja koos puurimisaguga [00340764]	100 mm, splindiga pollidele
Tähtotsikuga T15 kruvikeeraja	Pikkus 80 mm
Lapik kruvikeeraja Tera 10 mm × 1,6 mm × 200 mm
Peeneolsalised tan- gid [00340871]	Pikkus: 200 mm, sirge

4.1 Tööpinna vahetamine

Noe:

Seade on toitest lahutatud. Seadmele pääseb vabalt ligi.

4.1.1 Tööpinna eemaldamine

1. Eemaldage tagaküljelt kaks kruvi (1; valikuline).
2. Suruge mõlemat kangitööpinna all ülespoole (2).

1. Tõstke veidi tööpinna esiosa (3).
2. Lükake tööpinda eemale, tagaosa poole (4).
3. Eemaldage tööpind.

4.1.2 Tööpinna paigaldamine

1. Lukustage tööpinna tagakülg juhikutesse, kasutades lukustusrongaid (1).

1. Lükake tööpinda ettepoole (2).
2. Vajutage toopinna esikülge alla, kuni mõlemad kangid kuuldavalt paika klõpsavad (3).
3. Keerake kaks kruvi uuesti paika (4; valikuline).

Remont

4.2 Korvisüsteemi paigaldamine

Märkus:

Vastav korv on seadmest eemaldatud.

4.2.1 Tabletisahltli paigaldamine 86 cm mudelile Eriotstarbelised tööriistad:

Tabletisahltli juhik [00614935] Tassitoe klamber [00618565] 1. Kinnitage tabletisahltel diagonaalselt korvi esiosa külge. 2. Pange tabletisahltel keskele ja klõpsake see paigale.

4.2.2 Tassitoe klambri paigaldamine Eriotstarbelised tööriistad:

Tabletisahltli juhik [00614935] Tassitoe klamber [00618565]

Tasside pesemisel saab tassitoe klambri üles keerata. Tekkiv lisaruum hoiab ära vee kogunemise tasside põhja. Kõrgete klaaside pesemisel soovitame jätta tassitoe klambri alla lükatud asendisse. Kui ülemistel korvidel on valikuline plastist vahetükk, tuleb see kõigepealt eemaldada.

1. Eemaldage plastist vahetükk.

1. Klõpsake tassitoe klamber paika.

3. Keerake klamber üles.

Remont

1. Pange pestavad esemed paika.

4.2.3 Auruti vahetuki paigaldamine

Eritööriistad:

Tabelisahtli juhik [00614935]

Tassitoe klamber [00618565]

Kinnitage auruti vahetukk nii, et otsad jääksid korvisusteemi alla.

Remont

4.3 Sahtli varioDrawer vahetamine

4.3.1 Sahtli varioDrawer eemaldamine

1. Painutage käepideme labatseid sissepoole.

1. Eemaldage käepide ülesuunas
2. Vajutage plastikust kinnitusklambrid väljapoole ja üles raamist välja.

1. Suruge metallraam juhikust välja.

4.3.2 Sahtli varioDrawer paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Pihustite vahetamine

4.4.1 Pihustite eemaldamine

1. Kruvige ülemine pihusti lahti (1) ja eemaldamiseks tõmmake seda alla (2).

1. Eemaldamiseks tõmmake alumist pihustit alla.

4.4.2 Pihusti paigaldamine

1. Paigaldage alumine pihusti. Pihusti läheb klopsuga
2. Paigaldage ülemine pihusti ja kruvige see kindlalt paika.

Remont

4.5 Filtrite vahetamine

4.5.1 Filtri eemaldamine

1. Keerake jämedat filtrit vastupäeva (1) ja eemaldage filtrisüsteem (2).

Veenduge, et kogumisnõusse ei kukuks võõrkehasid.

1. Mikrofiltri eemaldamiseks tõmmake see alla.

4.5.2 Filtrite paigaldamine

1. Paigaldage filtrisüsteem uuesti. Veenduge, et filtrikonksud klõpsaksid paika.
2. Pange filtrisüsteem seadmesse ja keerake filtrit paremale. Veenduge, et noolekesed kattuksid.

Remont

4.6 Küpsetusresti pihustipea paigaldamine

1. Eemaldage ülemine korv.
2. Pange küpsetusresti pihustipea hoidikusse (1) ja keerake paremale (2).

Küpsetusresti pihustipea klõpsab paigale.

Remont

4.7 Toitejuhtme vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi.

4.7.1 Toitejuhtme lahtiühendamine

• Liigutage toitejuhtme pistikut ettevaatlikult üles-alla ja tõmmake see pistikupesast välja.

4.7.2 Toitejuhtme ühendamine

TÄHELEPANU!

Elektrühenduse ülekuumenemine!

Tuleoht

Lükake toitejuhe kindlalt paika, kuni kuulete klõpsu.

Pange toitejuhtme pistik pistikupesasse; kui see on paigas, kuulete klõpsu.

Remont

4.8 Pesuaine sahtli katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Uks on avatud. Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

1. Libistage pesuaine sahtli kate 5 mm sisse.
2. Tõstke pesuaine sahtli kate juhikutest välja, esmalt alumine osa, seejärel ülemine osa.
3. Eemaldage vedru.

4.8.2 Vedru paigaldamine

1. Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).

1. Paigaldage vedru lühike ots pesuaine sahtli kaane paigaldusavasse (2).
2. Lükake kaas jaoturisse (3).

4.8.3 Pesuaine sahtli kaane paigaldamine

1. Pange pesuaine sahtli kaas juhikutesse ühel pool nii, et see jääks 5 mm kaugusele täiesti avatud asendist. Suruge vastaspool ots juhikutesse.
2. Kontrollige, kas pesuaine sahtli kaas toimib.

Remont

4.9 Reoveepumba katte vahetamine

Märkus:

Korv on eemaldatud. Filtrid on eemaldatud. → 261

4.9.1 Reoveepumba katte eemaldamine

1. Eemaldage vesi.

Vajaduse korral kasutage käsna.

1. Kangutage pumba kaas lusikaga lahti ja võtke kinni keskosast.

1. Tõstke pumba kate nurga all sissepoole ja eemaldage.

4.9.2 Reoveepumba katte paigaldamine

Paigaldage pumba kate (1) ja suruge see alla (2).

Pumba kate läheb klõpsuga paika.

Remont

4.10 Küljepaneeli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Eraldi asetsevad seadmed: tööpind on eemaldatud.255

4.10.1 Küljepaneeli eemaldamine

1. Eemaldage küljepaneelilt kruvid (1).

Joonis 1: Täisintegreeritavad

1. Kallutage küljepaneeli ülaosast veidi väljapoole (2).
2. Laske küljepaneel alla ja tõmmake see alusest välja (3).

Remont

4.10.2 Küljepaneeli paigaldamine

1. Paigaldage küljepaneel alusrenni (1).

Joonis 2: Täisintegreeritavad

1. Vajutage küljepaneel seadme peale (2).
2. Kinnitage küljepaneel kruvidega (3).

4.11 Valimise ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.11.1 Valimise ukse eemaldamine

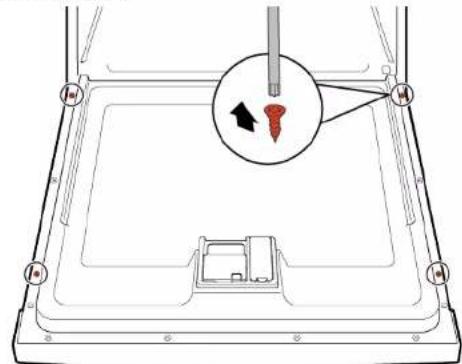

Eemaldage kruvid, mida kirjeldatakse järgmistes sammudes.

1. Avage uks.
2. Eemaldage neli kruvi.

3

Hoidke ustuhelt pool kinni.

Eemaldage kaks kruvi.

4.11.2 Valimise ukse paigaldamine

TÄHELEPANU

Valesti paigutatud või kinnitamata juhtmed!

Juhtmete kahjustamise oht

Paigaldage juhtmed ja kinnitage need kleeplindiga paigale.

Remont

Nõue:

Isoleermaterjal on õigesti paigaldatud ja kinnitatud välisukse siseküljele. Hinged on pandud välisukse sisse. 1. Sulgege sisemine uks, kuid ärge lukustage seda kinni. 2. Lükake välisuks üle juhtpaneeli alla (1).

1. Lükake välisuks sisemise ukse vastu ja hoidke paigal (2).

4

Hoidke ust ühelt poolt kinni.

Avage uks ja kinnitage see kahe kruviga (4×11 mm metallkruvid).

1. Kinnitage välisuks nelja kruviga (4×11 mm metallkruvid).

Remont

4.12 Juhtpaneeli vahetamine

Kui töömoodul ei tööta, tuleb välja vahetada kogu juhtpaneel.

Noue:

Seade on toitest lahutatud. Seade on veetuhendusest lahutatud. Välimine uks on eemaldatud. Välmine uks on eemaldatud (täisintegreeritav/integreeritav).

4.12.1 Juhtpaneeli eemaldamine

1. Ühendage lahti juhtpaneeli ja alumise loputustarviku elektrühendused (1, 2).

1. Ühendage lahti maanduskaabel (3; valikuline).
2. Avage seadme uks.
3. Hoidke juhtpanelist kinni, et see maha ei kukuks.
4. Eemaldage kuus kruvi.

1. Eemaldage juhtpanel.

4.12.2 Juhtpaneeli paigaldamine

Kasutage 4× 16 mm kruvisid.

Paigaldage vastupidises järjekorras.

Remont

4.13 Uksevedrude kinnitamine

1. Eemaldage juhtmejuhiku kate.

2.1. Tehke uks veidi lahti (1).

1. Kinnitage põhjarennis olevasse soonde (2).
2. Sulgege aeglaselt uks (3).

Juhtmesüsteem kinnitub automaatselt ukseinge külge.

Remont

3.1. Lükake uks veidi koomale (4).

1. Viige soon taha ja vabastage uksehing (5).
2. Avage uks (6).

1. Korrake sama seadme teisel küljel.

Remont

4.14 Aluspaneeli vahetamine

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Välimine uks on eemaldatud. Välimine uks on eemaldatud (täisintegreeritav/integreeritav).

4.14.1 Aluspaneeli eemaldamine

Vale eemaldusviis. Kui aluspaneel küljelt lahti keeratakse ja eemaldatakse, võivad kaks kronsteini murduda. Kui kahjustada saab ainult üks kronstein, saab pooli vahetada, kuna kronsteinid on identsed. Soovitatav on panna midagi külje esiotsa seadme alla, et vähendada jalgadega aluspaneelile langevat koormust.

1. Pange juhikutesse (1) kruvikeeraja ja vabastage konks, lükates seda allapoole.

1. Tõstke paneel maha.
2. Eemaldage jalad ettesuunas (1).

4.14.2 Aluspaneeli paigaldamine

1. Paigaldage jalad.
2. Kinnitage aluspaneel ülaosale (1) ja vajutage, kuni see kuuldavalt paika klõpsab (2).

Remont

4.15 Sokliplaadi vahetamine

Sokliplaat asub esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel (valikuline) on eemaldatud. Välimine uks on eemaldatud. Valimine uks on eemaldatud (täisintegreeritav/integreeritav). Aluspaneel on eemaldatud (valikuline).

4.15.1 Sokliplaadi eemaldamine

1. Eemaldage kaks kruvi (1).

1. Vabastage kinnituselemendid (2).
2. Kallutage sokliplaati ettevaatlikult ettepoole (1).

4.

Mudelist olenevalt on tule EmotionLight pistik endiselt aluse küljes.

Vabastage pistik kinnitusnukil ja tõmmake taha (valikuline; 2).

4.15.2 Sokliplaadi paigaldamine

Paigaldage sokliplaat vastupidises järjekorras.

Remont

4.16 Ülevoolutoru vahetamine

Ülevoolutoru asub seadme esikülje alaosas.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Mööblipaneel on eemaldatud (valikuline). Välimine uks on eemaldatud. Aluspaneel on eemaldatud (valikuline), →273. Sokliplaat on eemaldatud. →274

4.16.1 Ülevoolumani eemaldamine

Jaakvesi

Kui tühjendusvoolik on eemaldatud, võib jaakvesi välja voolata. Koguge vesi anumasse või eemaldage see alusplaadilt imuga.

1. Kangutage välja üleval olev kinnitusmehhanism (1, 2).

1. Vabastage kinnituselement ülevalt.

3.1. Pange kruvikeeraja metallipiduri alla (1).

1. Vabastage ettevaatlikult metallklamber (2).

Remont

1. Tõstke ülevoolutoru välja.

4.16.2 Ülevoolutoru paigaldamine

Ülevoolutoru valest paigaldusest tingitud veekahjustus! Paigaldage ülevoolutoru õigesti põhja alusrenni juhikusse. Klopsake ülevoolutoru ülevalt õigesse paika.

1. Paigaldage ülevoolutoru (1).
2. Viige ülevoolutoru tihendisse (2).
3. Lükake ülevoolutoru tihendi juhikusse (3).
4. Paigutage ülevoolutoru tihedalt (4).
5. Klõpsake ülevoolutoru paika (5).

Remont

1. Kontrollige paigaldust vasakul ja paremal. 3. Veenduge, et toru oleks kindlalt paigal.

4.17 Sisemise ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.17.1 Sisemise ukse eemaldamine

1. Eemaldage kruvid (1). 2. Eemaldage sisemine uks ülesuunas (2).

1. Kinnitage uksehing kruvidega.
2. Paigutage sisemine uks uksehingele.
3. Kinnitage sisemine uks kruvidega.

4.17.2 Sisemise ukse paigaldamine

1. Tõmmake uksetihend ette.
2. Viige sisemine uks tihendi taha.
3. Sulgege sisemine uks.
4. Tõmmake uksetihend üles. Küljeosad on üleval näha.
5. Liigutage ukshing üles.

Remont

4.18 Uksehinge vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Seadmetele pääseb vabalt ligi. Küljepaneel on eemaldatud. → 266 Välimine uks on eemaldatud. Sisemine uks on eemaldatud. Juhtpaneel on eemaldatud. → 270 Uksevedrud on kinnitatud. → 271 Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud. → 274 Ülevoolukanal on eemaldatud. 275

4.18.1 Uksehinge eemaldamine

1. Vabastage haak kruvikeerajaga (1).
2. Tõmmake uksehinge ettepoole (2).

1. Vabastage maaühendus uksehingel.

4.18.2 Uksehinge paigaldamine

Kui remonditöö on valesti tehtud, esineb elektriloogist tingitud eluoht. Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud. Pärast remonti peab olema tehtud ohutuskontroll vastavalt standarditele VDE 0701 või riiklikele määrustele.

Remont

1. Paigaldage hing seadmele (1).
2. Liigutage hinge allapoole (2), kuni see on seadme külge lukustunud.

2.

4.19 Uksetihendi (alumine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on eemaldatud. Sokliplaat on eemaldatud. → 274 Aluspaneel on eemaldatud (valikuline). → 273 Uksevedrud on eemaldatud. Juhtpaneel on eemaldatud. Juhtmekimbu hoidik all on eemaldatud.

4.19.1 Uksetihendi eemaldamine

1. Eemaldage kaks lukustusklambrit alumiselt uksetihendilt (1, 2).

1. Lahutage ülevoolukanal.

1. Tõstke ülevoolumembraan välja.

Remont

1. Eemaldage seestpoolt ukse alumine uksetihend.

1. Paigaldage uksetihendiga ühendusjuhikust vasakule ja paremale ühenduskorgid.

1. Paigutage uksetihend nii, et tihendusklapp jääks seestpoolt ukse sisse.
2. Kinnitage uksetihend kahe lukustusklambriga.

Remont

4.20 Uksetihendi (ülemine) vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.20.1 Uksetihendi eemaldamine

Eemaldage seestpoolt raamilt uksetihend.

4.20.2 Uksetihendi paigaldamine

Enne paigaldamist tuleb uksetihend lõigata parajaks. Tihendi õige pikkus on 1750 mm seadmetele kõrgusega 81 cm ja 1850 mm seadmetele kõrgusega 86 cm.

1. Valmistage ette sobiv uksetihend.
2. Veenduge, et tihendusprofiili paigaldusasend oleks õige.

1. Valge punkt peab olema ühetasa tihenduspesa ribaga.

4

Tihend ei tohi olla laineline ega nurkadest kiskuda. Tihend lõigatakse otstest diagonaalselt lühemaks ja otsad pannakse mahuti esiosa põhja alla.

Pange tihendi ots ettepoole sisemise ukse alla. Tihend peab olema vastu mahutit võimalikult pikalt.

Õigesti paigaldatud uksetihend:

Remont

4.21 Tule EmotionLight vahetamine

EmotionLight asub loputusaagi ülemisel eesmisel välispinnal.

Nõue:

Seade on toitest lahutatud. Seade on veetühendusest lahutatud. Seadmetele pääseb vabalt ligi. Tööpind on eemaldatud (valikuline). Parempoolne küljepaneel on eemaldatud (valikuline). → 266

4.21.1 Tule EmotionLight eemaldamine

1. Võtke tagaküljel olev haak lahti (1).

1. Eemaldage hoidik ülessuunas (2).
2. Tõmmake pistik ühendusest välja (seadme esiküljel all paremal).
3. Eemaldage elektrühendus totemoodulist.

1. Eemaldage EmotionLight seadmest.

4.21.2 Tule EmotionLight paigaldamine

1. Pange hoidik loputuspaagi raamile (1).

Remont

1. Kinnitage haak (2).

3.

TÄHELEPANU!

Vale paigaldus!

Kaabli kahjustus uksehinge juures.

Paigaldage kaabel uksehinge juurde (hinge ja loputuspaagi vahele) nii, et liikuvad osad seda ei kahjustaks.

Paigaldage kaabel paremale poole alla.

Remont

Joonis 3: Lame kaabel 4. Paigaldage pistik.

Remont

4.22 Tule TimeLight vahetamine

Vahetage TimeLight välja ainult tervikuna.

Tule TimeLight moodul kinnitatakse dokliplaadi tagaosa külge.

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Aluspaneel on eemaldatud. → 273 Sokliplaat on eemaldatud ja ümber pööratud. → 274

4.22.1 Tule TimeLight eemaldamine

1. Painutage kinnituselemendid (1) veidi väljapoole.

1. Tõmmake tule TimeLight moodul ülessuunas juhikust välja (2).

4.22.2 Tule TimeLight paigaldamine

1. Painutage kinnituselemendid (1) uuesti tagasi.

1. Lükake tule TimeLight moodul juhikusse (2).
2. Looge elektriühendus.

Remont

4.23 Süvendivalgustuse Gap Illumination vahetamine

Noe:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Välimine uks on lahti võetud. Tööpaneel on eemaldatud.

4.23.1 Süvendi valgustuse Gap Illumination eemaldamine

1. Võtke kinnitus lahti (1).
2. Eemaldage töö moodulilt elektriühendus (2).

1. Eemaldage valguskiud (2).

Remont

3.1. Võtke haak lahti (1).

1. Tõstke trükkplaat koos hoidikuga üles ja eemaldage see töö mooduli raamilt (2).

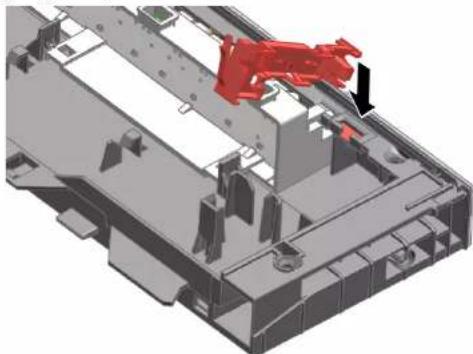

4.23.2 Süvendi valgustuse Gap Illumination paigaldamine

1. Paigaldage trükkplaadi hoidik töömooduli raamile.

2. Keerake seda, kuni kuulete klõpsu.

1. Paigaldage valguskiud ja keerake, kuni kuulete klõpsu.

1. Ühendage juhe toömooduliga.
