Produkttyp	Einbau-Geschirrspüler
Marke	Bosch
Modell	SHV4HBX40E
Abmessungen (H x B x T)	86 x 60 x 57 cm (verstellbar)
Gewicht	Ca. 45 kg
Spannungsversorgung	230 V, 50 Hz
Leistungsaufnahme	2400 W (geschätzt)
Fassungsvermögen	12 Maßgedecke
Energieeffizienzklasse	A+ (geschätzt)
Wasserverbrauch	9,5 L pro Zyklus (geschätzt)
Geräuschpegel	44 dB (geschätzt)
Waschprogramme	Eco, Intensiv, Schnell, Automatisch, usw.
Sonderfunktionen	Startzeitvorwahl, Extra Trocknen, VarioSpeed
Installationsart	Unterbau
Farbe	Weiß / Edelstahl (je nach Modell)
Korbsystem	Oberkorb mit Tassenablage, Unterkorb
Display	Restzeit-LED (TimeLight)
Sicherheit	Wasserstopp, Kindersicherung, Türverriegelung
Wartung	Regelmäßige Reinigung der Filter, Sprüharme, Dichtungen
Ersatzteile	Sprüharme, Filter, Türdichtung, Reinigungsmitteldeckel, usw.
Reparierbarkeit	Detaillierte Reparaturanleitung mit Austauschanleitungen

Häufig gestellte Fragen - SHV4HBX40E BOSCH

Wie starte ich ein Waschprogramm?

Stellen Sie sicher, dass das Gerät eingesteckt ist, öffnen Sie die Tür, stellen Sie das Geschirr ein, geben Sie Reinigungsmittel hinzu, wählen Sie das gewünschte Programm am Bedienfeld und drücken Sie die Starttaste. Schließen Sie die Tür.

Wie reinige ich die Filter?

Entfernen Sie den Unterkorb, drehen Sie den Grobfilter gegen den Uhrzeigersinn und nehmen Sie ihn heraus. Entfernen Sie den Mikrofilter. Spülen Sie den Filter unter fließendem Wasser aus. Bauen Sie ihn wieder ein, indem Sie die Pfeile ausrichten.

Was tun, wenn das Gerät einen Fehlercode anzeigt?

Schlagen Sie in der Bedienungsanleitung nach, was der Code bedeutet. Häufige Ursachen sind ein verstopfter Filter, ein blockierter Sprüharm oder ein defekter Wasserzulauf. Schalten Sie das Gerät aus und überprüfen Sie diese Teile.

Wie installiere ich den Geschirrspüler korrekt?

Die Installation sollte von einem Fachmann durchgeführt werden. Stellen Sie sicher, dass das Gerät waagerecht steht, fest unter der Arbeitsplatte montiert ist und die Wasser- und Stromanschlüsse den Normen entsprechen.

Warum heizt das Wasser nicht?

Überprüfen Sie, ob das ausgewählte Programm eine Heizung umfasst (z.B. Eco-Programm). Wenn das Problem weiterhin besteht, könnte der Heizkörper defekt sein. Kontaktieren Sie den Kundendienst.

Wie ersetze ich den oberen Sprüharm?

Schrauben Sie den Arm gegen den Uhrzeigersinn ab, ziehen Sie ihn nach unten. Setzen Sie den neuen Arm ein und schrauben Sie ihn fest. Stellen Sie sicher, dass er sich frei dreht.

Wie reinige ich das Innere des Geschirrspülers?

Entfernen Sie die Filter und Sprüharme. Verwenden Sie einen speziellen Geschirrspülreiniger oder weißen Essig im Leerlauf. Wischen Sie die Türdichtungen ab.

Welche Art von Reinigungsmittel verwenden?

Verwenden Sie ein für Geschirrspüler geeignetes Pulver-, Flüssig- oder Tab-Reinigungsmittel. Beachten Sie die empfohlenen Dosierungen. Für ein besseres Ergebnis verwenden Sie Klarspüler.

Wie stelle ich die Höhe des Oberkorbs ein?

Der Oberkorb kann mit Hilfe der Schienen in der Höhe verstellt werden. Heben oder senken Sie den Korb je nach Größe des Geschirrs. Einzelheiten entnehmen Sie bitte der Anleitung.

Wie kontaktiere ich den Bosch-Kundendienst?

Sie erreichen den Bosch-Kundendienst telefonisch (Nummer in der Anleitung) oder über die Website. Halten Sie die Modellnummer und das Kaufdatum bereit.

BEDIENUNGSANLEITUNG SHV4HBX40E BOSCH

Reparatur

4.1 Arbeitsplatte entfernen

Ausbauen:

Gerät ausschalten und vom Stromnetz trennen. Gerät drucklos machen.

4.1.1 Arbeitsplatte entfernen

1. Schrauben (1) herausdrehen (optional). 2. Drücken Sie die Arbeitsplatte von unten nach oben (2).

1. Heben Sie die Arbeitsplatte nach vorne ab. (3). 4. Ziehen Sie die Arbeitsplatte nach hinten (4). 5. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Setzen Sie die Arbeitsplatte mit Hilfe der Führungsbuchsen (1) in die Führungen ein.

1. Drücken Sie die Arbeitsplatte nach vorne (2).
2. Drücken Sie die Arbeitsplatte nach unten, bis die Verriegelung einrastet (3). 4. Ziehen Sie die Schrauben (4) fest (optional).

Reparatur

Reparatur

1. Achten Sie darauf, den Fahrtrichtungsanzeiger richtig zu bedienen.

1. Wählen Sie die gewünschte Geschwindigkeit.

6. Ziehen Sie den Metallrahmen von den Führungen, indem Sie ihn anheben.

7. Ziehen Sie den Metallrahmen nach hinten aus dem Wasser.

4.3.2 Montage des varioDrawer-Einschubs

Reparatur

4.7 Austausch des Anschlusskabels

Hinweis:

Vor dem Austausch das Gerät vom Stromnetz trennen. Das Gerät ist von der Wasserversorgung zu trennen. Die Schläuche müssen frei zugänglich sein.

4.7.1 Trennen des Anschlusskabels

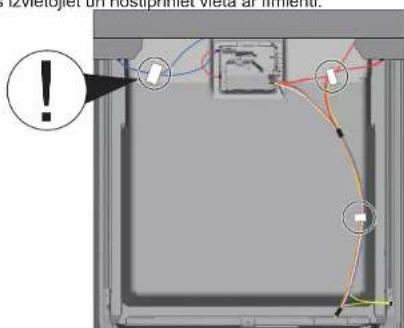

Beachten Sie sorgfältig die Anschlusskabelverlegung und ziehen Sie es vom Kontakt ab.

4.7.2 Anschließen des Anschlusskabels

ACHTUNG!

Unterbrechung der Hauptverbindung

BkapaTe nIbTHo 3axpaHbaunna KaBen,doKaTo upaKHe.

BkapaIte eencenaHa 3axpaHbaunKa6en B KOHTAKTa,doKATO Cyete,He paKaBa HA MACTO.

PemOH

4.8 CmHa Ha KaNaChKaTa 3a nouchTbuaa npenapat

KATOIOCTOBMHCTpymeHTMOXeTe DaH3NON3BaTeMaNkAOTBepTKa.

N3nckBaHe:

YpeBTe H3KIOUeHOT 3aXpaHBAHeTO. UpeBte H3KNIOueH OT BOOCHaDnTeHaTa Mpeka. BpataTa e oTBopeHa. Kanaqkata 3a nouchtaaun npenapat e OTBopeha.

4.8.1 CbannHe Ha KaanayKaTa 3a NoocnTbaun npenapat

1.ПьзHTe KanaykaTa 3a noHCTBaUma npenapat Ha pa3ctOHHe 5 MM. 2. ⅢaBpnaTe DoHnlaTc P7A H KaNaKHaTa 3a NoCTBaU pNpenapat OT HanpaBJIbAAWHTe 1HH N I3BADE To rPohra T cP7A H KaNaKHaTa OT 1HHNTe 3.Cbanete npykinHata.

4.8.2 NocTabaHa Ha npyKHaTa

1. NocetabeTe DblnH KpN H npyKHHATA BMOHTaXHHA OTBOP HA yCTPOINCTBOTO 3a Dozipane (1).

1. Noctabe TcNnK PAn HA npyXHnATA B MOtAaHXnO TBOp HaNaYkata 3a no- nCTBaua npenapat (2).
2. HatncheTe kanaHkata B yctpoBTO 3a do3npaHe (3).

4.8.3 MoHTnpaHe Ha kanaqKaTa 3a nouHCTBaUna npenapat

1. Die Kappe für den Reinigungsmittelbehälter 5 mm von der Düse entfernt in Pfeilrichtung auf die gegenüberliegende Seite drücken. Ohne viel Kraft aufzuwenden, die gegenüberliegende Seite in Pfeilrichtung drücken.
2. Überprüfen Sie die Funktion der Kappe für den Reinigungsmittelbehälter.

Reparatur

4.9 Entfernen der Kappe des Abwasserbehälters

Entfernen:

Der Behälter ist entleert. Die Filter sind entfernt.→14

4.9.1 Entfernen der Kappe des Abwasserbehälters

1. Drehen Sie die Kappe ab. Prüfen Sie, ob sie nicht benötigt wird. 2. Heben Sie die Kappe des Behälters an, indem Sie die Lasche verwenden, um sie zu greifen, und ziehen Sie sie nach oben.

1. Heben Sie die Kappe des Behälters an und drehen Sie sie ab.

4.9.2 Montieren der Kappe des Abwasserbehälters

Setzen Sie die Kappe des Behälters (1) auf und drücken Sie sie nach unten (2).

Die Kappe des Behälters sitzt fest.

Reparatur

4.10 Austausch der Seitenwände

Entfernen:

Die Geräte sind gegen Berührung geschützt. Die Geräte sind gegen Spritzwasser geschützt. Die Geräte sind frei aufstellbar. Selbsttätige Geräte arbeiten nicht in Räumen.→8

4.10.1 Entfernen der Tür

1. Schrauben Sie die Schrauben von der Tür (1) ab.

Abb. 1: Türanschlag

1. Neigen Sie die Tür leicht nach vorne (2). 3. Senken Sie die Tür in Richtung der Basis ab (3).

Reparatur

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 25 von 989

Reparatur

4.14 Austausch der Türdichtung

Die Dichtung ist leicht und kann ausgetauscht werden.

Hinweis:

Die Geräte sind gegen Berührung geschützt. Die Geräte sind gegen Spritzwasser geschützt. Die Tür ist geschlossen. Die Tür ist geschlossen (Türanschlag).

4.14.1 Entfernen der Türdichtung

1

2. Drehen Sie die Dichtung (1) mit Hilfe eines Schraubendrehers, indem Sie sie nach unten drücken.

4. Überprüfen Sie die Kralle vor dem Einbau (1).

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 30 von 989

Reparatur

4.17 Türinnenscheibe wechseln

Ausbauen:

Gerät spannungsfrei schalten. Gerät von der Wasserversorgung trennen.

4.17.1 Türinnenscheibe ausbauen

1. Schrauben (1) lösen. 2. Türinnenscheibe nach oben herausziehen (2).

6. Türscheibe mit Schrauben befestigen. 7. Türinnenscheibe auf die Scheibe setzen. 8. Türinnenscheibe mit Schrauben befestigen.

4.17.2 Türinnenscheibe einbauen

1. Öffnen Sie die Verriegelung der Türscheibe. 2. Setzen Sie die Türinnenscheibe in die Führung der Türscheibe ein.
2. Schließen Sie die Türinnenscheibe. 4. Drehen Sie die Verriegelung der Türscheibe nach oben. Die Teile werden nach oben gezeigt.
3. Bringen Sie die Türscheibe nach oben an.

Reparatur

Prüfung:

Entfernen Sie die Verriegelung. Entfernen Sie die Verriegelung von der Verriegelungsvorrichtung. Die Verriegelung ist frei zugänglich. Die Türverriegelung ist geschlossen.→19 Die äußere Tür ist geschlossen. Die innere Tür ist geschlossen. Die Kontrollverriegelung ist geschlossen.→23 Die Türgriffe sind funktionsfähig.→24 Der Türöffner ist geschlossen.→26 Die Verriegelung des Schalters ist geschlossen.→27 Der Kabelkanal ist geschlossen.→28

4.18.1 Schließen der Türverriegelung

1. 1. Lösen Sie die Verriegelung mit einem Schraubendreher (1). 2. Ziehen Sie die Türverriegelung heraus (2).

2. Lösen Sie die Verriegelung der Tür.

4.18.2 Montage der Türverriegelung

Sicherheit

Gefahr durch elektrischen Schlag bei spannungsführenden Teilen!

Gefahr für das Leben durch elektrischen Schlag bei unsachgemäßer Reparatur. Elektrische Geräte dürfen nur von qualifizierten Elektrofachkräften repariert werden. Vor der Reparatur muss die Sicherheitsprüfung gemäß den Sicherheitsvorschriften durchgeführt werden.

Reparatur

1. Setzen Sie die Verriegelung ein (1).

2. Drücken Sie die Verriegelung nach unten (2), bis sie einrastet.

2

Eine unsachgemäße Erdung kann zu einer gefährlichen Überspannung am Tor führen.

Installieren Sie die Erdungsverbindung.

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Seite 33 von 989

Reparatur

4.19 Dichtungssignal (unten) am Tor

Prüfung:

Gerät ist vom Stromnetz getrennt. Gerät ist von der Stromversorgung getrennt. Das Tor ist geschlossen. Die Antriebskette ist geschlossen. →27 Die untere Leiste ist geschlossen (einmal). →26 Die Federn des Tores sind geschlossen. Kontrollieren Sie die Schweißnähte. Die Kabelhalterung ist fest verschweißt.

4.19.1 Schweißen der Dichtung am Tor

1. Schweißen Sie die beiden Verschlussklammern an der unteren Dichtung des Tores (1,2).

1. Trennen Sie den Kanal für die Presse.

1. Heben Sie ihn in den oberen Kanal für die Presse.

Reparatur

4. Schweißen Sie die untere Dichtung an der Innenseite des Tores.

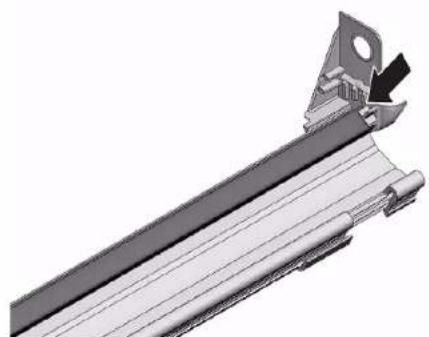

4.19.2 Montage der Dichtung am Tor

1. Stellen Sie die Ultraschall-Lüftungsklappe und den Ultraschall-Lüftungsklappenantrieb auf die Ultraschall-Lüftungsklappe und den Antrieb auf die Tür.

1. Stellen Sie die Ultraschall-Lüftungsklappe auf die Tür mit dem Ultraschall-Lüftungsklappenantrieb und dem Kabel in die Innentür.
2. Befestigen Sie die Tür mit zwei Scharnierbändern.

Reparatur

4.20 Ultraschall-Lüftungsklappe (Tür) entfernen

Entfernen:

Entfernen Sie die Abdeckung. Entfernen Sie die Abdeckung von der Wasserzuleitung.

4.20.1 Entfernen der Ultraschall-Lüftungsklappe

Entfernen Sie die Ultraschall-Lüftungsklappe von der Innentür.

Reparatur

4.22 TimeLight entfernen

Entfernen Sie TimeLight nur als Komponente. Das TimeLight-Modul ist mit einem Steckverbinder und einem Flachbandkabel verbunden.

Entfernen:

Entfernen Sie die Abdeckung. Entfernen Sie die Abdeckung von der Wasserzuleitung. Ziehen Sie das Kabel ab.→26 Die Hauptplatine ist entfernt.→27

4.22.1 Einstellen der TimeLight

1. Entfernen Sie die Befestigungselemente (1) von der Tür.

1. Nehmen Sie das TimeLight-Modul von der Tür (2).

4.22.2 Montage der TimeLight

1. Entfernen Sie die Befestigungselemente (1) im Inneren.

1. Setzen Sie das TimeLight-Modul in die Tür (2) ein. 3. Schließen Sie die elektrischen Verbindungen.

Reparatur

Reparatur

1. Achten Sie darauf, die Zähne der Führungsschiene nach außen zu biegen.

4.17.1 Ausbau der inneren Tür

1. Entfernen Sie die Schrauben (1). 2. Nehmen Sie die innere Tür nach oben heraus (2).

Der Anwender findet folgende Warnsymbole in diesem Dokument:

Entfernen Sie nur die Schrauben, die in den folgenden Schritten beschrieben sind.

1. Öffnen Sie die Tür.
2. Entfernen Sie die vier Schrauben.

3.

4.2 Korpussysteme installieren 173

Reparatur

4.1 Arbeitstisch ersetzen

Voraussetzung:

Reparatur

Reparatur

4.12 Bedienfeld ersetzen

Reparatur

4.14 Sockelleiste ersetzen

Reparatur

4.17 Innentür austauschen

Bedingung:

Reparatur

4.19 (Untere) Türdichtung austauschen

Bedingung:

Reparatur

4.22 TimeLight austauschen

Reparatur

Reparatur

Reparatur

Reparatur

1. Biegen Sie die Führungsschienen vorsichtig nach außen.

1. Ziehen Sie den Gitterrost an den Rasten heraus.
2. Drücken Sie den Metallrahmen vorne aus den Halterungen.

Reparatur

Reparatur

Remont

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seiten 349 bis 989

Reparatur

2021-03-22_9001630792 Copyright by BSH Hausgeräte GmbH Seiten 354 bis 989

Reparatur

Reparaturhinweise - Geschirrspüler

Zu diesem Dokument 374

1.1 Wichtige Hinweise: 374 1.1.1 Zweck 374 1.2 Zeichenerklärung 374 1.2.1 Gefahrenstufen 374 1.2.2 Gefahrensymbole 374 1.2.3 Struktur der Warnhinweise 375 1.2.4 Allgemeine Symbole 375

Sicherheit 376

2.1 Allgemeine Sicherheitshinweise 376 2.1.1 Alle Hausgeräte 376

Werkzeuge und Hilfsmittel 377

Instandsetzen 378

4.1 Arbeitsplatte tauschen 378

4.1.1 Arbeitsplatte demontieren 378

4.1.2 Arbeitsplatte montieren 378

4.2 Korbsystem montieren

4.2.1 Tabrutsche für 86 cm Modelle montieren

4.2.2 Tassenauflagebügel montieren

4.2.3 Dampfgareinsatz montieren

4.3 VarioSchublade tauschen

4.3.1 VarioSchublade demontieren 4.3.2 VarioSchublade montieren 4.4 Austauschen der Sprüharme 4.4.1 Ausbau des Sprüharms 4.4.2 Einbau des Sprüharms

4.5 Austauschen der Siebe

4.5.1 Ausbauen der Siebe 4.5.2 Einbauen der Siebe

4.6 Einbau des Backblech-Sprühkopfs 4.7 Austauschen des Netzkabels 4.7.1 Anschlusskabel abstecken 4.7.2 Anschlusskabel anstecken

4.8 Reinigerdeckel tauschen

4.8.1 Reinigerdeckel demontieren 4.8.2 Feder einsetzen 4.8.3 Reinigerdeckel montieren

4.9 Austauschen der Abwasserpumpenabdeckung

4.9.1 Ausbau der Abwasserpumpenabdeckung 4.9.2 Einbau der Abwasserpumpenabdeckung

4.10 Seitenwand tauschen

4.10.1 Seitenwand demontieren 4.10.2 Seitenwand montieren

4.11 Außentür tauschen 391

4.11.1 Außentür demontieren 391 4.11.2 Außentür montieren 391

4.12 Bedienblende tauschen 393

4.12.1 Bedienblende demontieren 393 4.12.2 Bedienblende montieren 393

4.13 Montieren der Türfedern 394 4.14 Sockelblende tauschen 396

4.14.1 Sockelblende demontieren 396 4.14.2 Sockelblende montieren 396

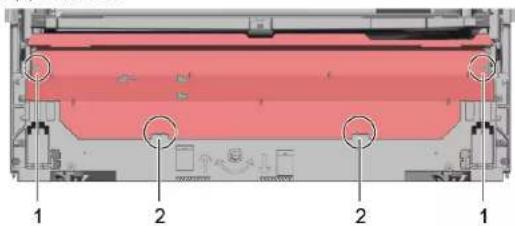

4.15 Sockelblech tauschen 397

4.15.1 Sockelblech demontieren 397 4.15.2 Sockelblech montieren 397

4.16 Austauschen des Überlaufkanals 398

4.16.1 Überlaufkanal entfernen 398 4.16.2 Einbauen des Überlaufkanals 399

4.17 Austauschen der Innentür 401

4.17.1 Ausbau der Innentür 401 4.17.2 Einbau der Innentür 401

4.18 Austauschen des Türscharniers 402

4.18.1 Ausbau des Türscharniers 402 4.18.2 Einbau des Türscharniers 402

4.19 Türdichtung (unten) tauschen 404

4.19.1 Türdichtung demontieren 404 4.19.2 Türdichtung montieren 405

4.20 Türdichtung (oben) tauschen 406

4.20.1 Ausbau der Türdichtung 406 4.20.2 Einbau der Türdichtung 406

Reparaturhinweise - Geschirrspüler

4.21 EmotionLight tauschen 407

4.21.1 EmotionLight demontieren 407 4.21.2 EmotionLight montieren 407

4.22 TimeLight tauschen 410

4.22.1 TimeLight demontieren 410 4.22.2 TimeLight montieren 410

4.23 Gap illumination tauschen 411

4.23.1 Gap Illumination demontieren 411 4.23.2 Gap Illumination montieren 412

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätere paratur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.

In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
!	Allgemeiner Warnhinweis
	Gefahr durch elektrische Spannung
	Gefahr durch Explosion
	Gefahr von Schnittverletzungen
	Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
	Gefahr durch heiße Oberflächen
	Gefahr durch starkes Magnetfeld
	Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.

Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz

trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
i	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
i	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
Kennzeichnung eines Links zu einer Vi- deoanleitungKennzeichnung erforderlicher WerkzeugeKennzeichnung erforderlicher VoraussetzungenKennzeichnung einer Bedingung (Wenn ..., dann ...)Kennzeichnung eines ErgebnissesStart Kennzeichnung einer Taste oder Schalt- fläche[00123456] Kennzeichnung einer MaterialnummerStatus Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und

Servicearbeiten durch schwere sich bewegende Bauteile

Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Detai s Bilder
Schraubendreher Torx T20 mit Bohrung [00340764]	100 mm, für Schrauben mit Sicherheitsstift
Isolierter Schraubenreher Torx T15 mit Bohrung [15000626]	Klingenlänge 125 mm, für Schrauben mit Sicherheitsstift
Schlitzschraubenreher	Klinge 10 mm x 1,6 mm x 200 mm
Flachrundzange [00340871]	Länge 200 mm, gerade

Instandsetzen

4.1 Arbeitsplatte tauschen

Voraussetzung:

Gerät ist spannungsfrei. Gerät ist freigestellt.

4.1.1 Arbeitsplatte demontieren

1. Zwei Schrauben hinten entfernen (1) (optional).
2. Beide Verrasthebel unter der Arbeitsplatte nach offen drücken (2).

1. Arbeitsplatte vorne leicht anheben (3).
2. Arbeitsplatte nach hinten wegschieben (4).
3. Arbeitsplatte abnehmen.

4.1.2 Arbeitsplatte montieren

1. Arbeitsplatte hinten mit den Haltenasen in die Führungen einrasten (1).

1. Arbeitsplatte nach vorne schieben (2).
2. Arbeitsplatte vorne nach unten drücken, bis beide Verrasthebel hörbar einrasten (3).
3. Zwei Schrauben wieder verschrauben (4) (optional).

Instandsetzen

4.2 Korbsystem montieren

Voraussetzung:

Der relevante Korb ist aus dem Gerät entnommen.

4.2.1 Tabrutsche für 86 cm Modelle montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

1. Die Tabrutsche an der Korbvorderseite schräg einsetzen.
2. Tabrutsche zentrieren und einrasten.

4.2.2 Tassenauflagebügel montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Beim Spülen von Tassen kann der Tassenauflage-Clip aufgeklappt werden. Die zusätzliche Schräglage vermindert die Ansammlung von Wasser auf der Tassenunterseite. Bei hohen Gläsern wird empfohlen, den Tassenauflage-Clip flach umzuklappen. Bei Oberkörben mit optionalen Kunststoffteilen müssen diese vorweg entfernt werden.

1. Kunststoffteile entfernen.

1. Tassenauflage-Clip einrasten.

1. Tassenauflage-Clip aufklappen.

Instandsetzen

1. Spülgut einräumen.

4.2.3 Dampfeinsatz montieren

Spezielle Hilfsmittel:

Tabrutsche [00614935] Tassenauflagebügel [00618565]

Dampfgareinsatz mit den Endstücken unter das Korbsystem klemmen.

Instandsetzen

4.3 VarioSchublade tauschen

1. Laschen des Griffs nach innen biegen.

4.3.1 VarioSchublade demontieren

1. Griff nach oben abziehen.
2. Seitliche Kunststoffeinlagen nach außen drücken und nach oben aus dem Rahmen drücken.

Instandsetzen

1. Führungslaschen vorsichtig nach außen biegen.

1. Klappstacheln aus den Laschen ziehen.
2. Metallrahmen vorne aus den Halterungen drücken.

1. Metallrahmen nach hinten aus der Führung schieben.

4.3.2 VarioSchublade montieren

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen der Sprüharme

4.4.1 Ausbau des Sprüharms

1. Den oberen Sprüharm abschrauben (1) und zum Entfernen nach unten ziehen (2).

1. Den unteren Sprüharm zum Entfernen nach unten ziehen.

4.4.2 Einbau des Sprüharms

1. Den unteren Sprüharm einsetzen. Der Sprüharm rastet hörbar ein.
2. Den oberen Sprüharm einsetzen und festschrauben.

Instandsetzen

4.5 Austauschen der Siebe

4.5.1 Ausbau der Siebe

1. Das Grobsieb gegen den Uhrzeigersinn drehen (1) und das Siebsystem herausnehmen (2).

Darauf achten, dass keine Fremdkörper in den Pumpentopf fallen.

1. Das Mikrosieb nach unten abziehen.

4.5.2 Einbau der Siebe

1. Das Siebsystem wieder zusammenbauen. Darauf achten, dass die Rastnasen am Grobsieb eingerastet sind.
2. Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen. Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.

Instandsetzen

4.6 Einbau des Backblechsprühkopfs

1. Den oberen Geschirrkorb entnehmen.
2. Den Backblechsprühkopf in die Halterung (1) einsetzen und nach rechts drehen (2).

Der Backblechsprühkopf rastet hörbar ein.

Instandsetzen

4.7 Austauschen des Netzkabels

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich.

4.7.1 Anschlusskabel abstecken

• Stecker der Anschlusskabel vorsichtig auf und ab bewegen und aus der Netzanschlussbuchse ziehen.

4.7.2 Anschlusskabel anstecken

ACHTUNG

Überhitzung des Netzkabels!

Brandgefahr

Netzkabel fest einstecken, bis es klickt.

• Stecker der Anschlusskabel in die Netzanschlussbuchse stecken, bis der Stecker hörbar einrastet.

Instandsetzen

4.8 Reinigerdeckel tauschen

Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Tür ist geöffnet. Der Reinigerdeckel ist geöffnet.

4.8.1 Reinigerdeckel demontieren

1. Reinigerdeckel 5 mm zuschieben.
2. Reinigerdeckel an unterer Seite aus Führungsschienen hebeln und Reinigerdeckel an oberer Seite aus Führungsschienen gehen.
3. Feder entnehmen.

4.8.2 Feder einsetzen

1. Feder mit langem Ende in das Befestigungsloch der Zugabevorrichtung stecken (1).

1. Feder mit kurzem Ende in das Befestigungsloch des Reinigerdeckels stecken (2).
2. Deckel in die Zugabevorrichtung drücken (3).

4.8.3 Reinigerdeckel montieren

1. Reinigerdeckel 5 mm vor der ganz geöffneten Position auf einer Seite in Führungsschienen stecken. Gegenüberliegende Seite mit leichtem Kraftaufwand in Führungsschienen drücken.
2. Funktion des Reinigerdeckels prüfen.

Instandsetzen

4.9 Austauschen der Abwasserpumpenabdeckung

Voraussetzung:

Der Geschirrkorb ist entfernt. Die Siebe sind entfernt. → Seite 384

4.9.1 Ausbau der Abwasserpumpenabdeckung

1. Gegebenenfalls Wasser ausschöpfen. Gegebenenfalls einen Schwamm verwenden.
2. Die Pumpenabdeckung mit Hilfe eines Löffels aushebeln und am Steg fassen.

1. Die Pumpenabdeckung schräg nach innen anheben und entnehmen.

4.9.2 Einbau der Abwasserpumpenabdeckung

Die Pumpenabdeckung einsetzen (1) und nach unten drücken (2).

Die Pumpenabdeckung rastet hörbar ein.

Instandsetzen

4.10 Seitenwand tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Bei Standgerät: Arbeitsplatte ist demontiert. → Seite 378

4.10.1 Seitenwand demontieren

1. Schrauben der Seitenwand entfernen (1).

Abb. 1: Vollintegriert

1. Seitenwand oben leicht nach außen kippen (2).
2. Seitenwand absenken und aus der Bodenwanne aushängen (3).

Instandsetzen

4.10.2 Seitenwand montieren

1. Seitenwand in die Bodenwanne einhängen (1).

Abb. 2: Vollintegriert

1. Seitenwand an das Gerät drücken (2).
2. Seitenwand mit Schrauben befestigen (3).

Instandsetzen

4.11 Außentür tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.11.1 Außentür demontieren

Schrauben entfernen, wie in den folgenden Schritten beschrieben.

1. Tür öffnen.
2. Vier Schrauben entfernen.

3.

Tür an der Seite mit einer Hand sichern.

Zwei Schrauben entfernen.

4.11.2 Außentür montieren

Instandsetzen

Voraussetzung:

Dammvlies ist korrekt in der Innenseite der Außentür positioniert und fixiert. Scharniere sind in die Außentür eingehängt. 1. Innentür ohne einzuschnappen schließen. 2. Außentür nach oben unter die Bedienblende schieben (1).

1. Außentür an Innentür drücken und festhalten (2).

4

Tür an der Seite mit einer Hand sichern.

Tür öffnen und mit zwei Schrauben (4 x 11 mm Metallschrauben) sichern.

1. Außentür mit vier Schrauben (4 x 11 mm Metallschrauben) sichern.

Instandsetzen

4.12 Bedienblende tauschen

Im Falle eines defekten Bedienmoduls muss die gesamte Bedienblende ausgetauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Außentür ist abgebaut. Außentür tauschen (voll-integriert)

4.12.1 Bedienblende demontieren

1. Elektrische Anschlüsse an Bedienblende und Klarspülermangelsensor abziehen (1, 2).

1. Masseleitung abziehen (3) (optional). 3. Gerätetür öffnen.
2. Bedienblende gegen Herabfallen sichern (festhalten).
3. Sechs Schrauben entfernen.

1. Bedienblende abnehmen.

4.12.2 Bedienblende montieren

Schrauben 4 x 16 mm verwenden.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Montieren der Türfedern

1. Die Seilführungsabdeckung nach außen abnehmen.

2.1. Die Tür leicht öffnen (1).

1. Den Seilsystemhalter in der Bodenwannenkerbe fixieren (2). 3. Die Tür langsam schließen (3).

Das Seilsystem wird automatisch in das Türscharnier eingehängt.

Instandsetzen

3.1. Die Tür leicht schließen (4).

1. Die Kerbe nach hinten bewegen und das Türscharnier lösen (5). 3. Die Tür öffnen (6).

1. Den Vorgang auf der anderen Geräteseite wiederholen.

Instandsetzen

4.14 Sockelblende tauschen

Die Füße sind identisch und können untereinander getauscht werden.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Außentür ist abgebaut. Außentür tauschen (voll-/integriert)

4.14.1 Sockelblende demontieren

1

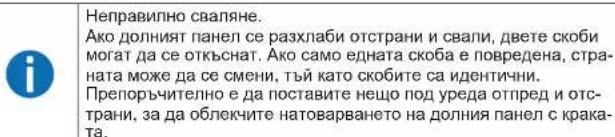

Falsche Demontage. Wird die Sockelblende seitlich gelockert und abgenommen, kann es vorkommen, dass die beiden Halterungen ausbrechen. Wird nur ein Halter beschädigt, kann die Seite gewechselt werden, da beide Halterungen gleich sind. Es ist ratsam, dem Gerät seitlich vorne etwas unterzulegen, um die Sockelblende mit den Füßen zu entlasten.

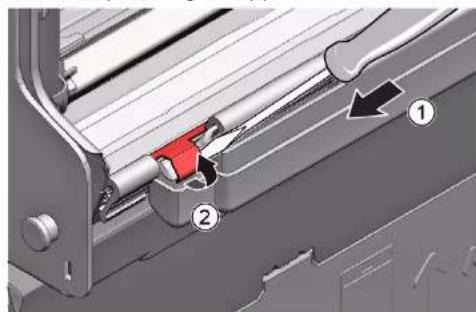

1. Mit Schraubendreher in die Führungen (1) eingreifen und Verrastung nach unten öffnen.

1. Blende nach oben abnehmen.
2. Fuße nach vorne abnehmen (1).

4.14.2 Sockelblende montieren

1. Füße einsetzen.
2. Sockelblende oben anlegen (1) und nach unten drücken, bis sie hörbar einrastet (2).

Instandsetzen

4.15 Sockelblech tauschen

Das Sockelblech befindet sich im unteren Bereich an der Vorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront (optional) ist demontiert. Außentür ist abgebaut. Außentür tauschen (voll-integriert). Sockelblende ist demontiert (optional). → Seite 396

4.15.1 Sockelblech demontieren

1. Zwei Schrauben (1) entfernen.

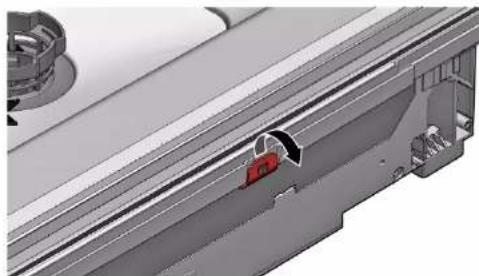

1. Rastelemente ausrasten (2).

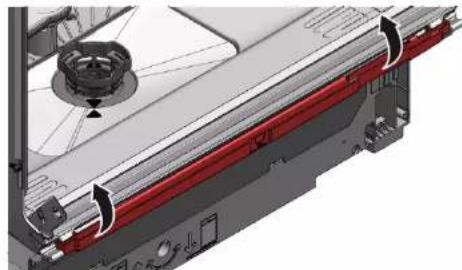

2. Sockelblech vorsichtig nach vorne kippen (1).

4.

Je nach Modelreihe ist die Steckverbindung zum EmotionLight noch am Sockel befestigt.

Stecker an der Rastnase entriegeln und nach hinten abziehen (optional) (2).

4.15.2 Sockelblech montieren

• Sockelblech in umgekehrter Reihenfolge montieren.

Instandsetzen

4.16 Austauschen des Überlaufkanals

Der Überlaufkanal befindet sich im unteren Bereich der Gerätevorderseite.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert (optional). Die Außentür ist entfernt. Die Sockelblende ist entfernt (optional). → Seite 396 Das Sockelblech ist entfernt. → Seite 397

4.16.1 Überlaufkanal entfernen

Restwasser

• Beim Abnehmen des Ablaufschlauchs kann Restwasser auslaufen.
• Das Wasser auffangen oder mit der Saugspritze aus der Bodenwanne entfernen.
• Die obere Verrastung aushebeln (1, 2).

1. Das obere Rastelement lösen.

3.1. Unter der Metallklammer einen Schraubendreher einschieben (1).

1. Den Metallclip vorsichtig lösen (2).

Instandsetzen

1. Den Überlaufkanal abheben.

4.16.2 Einbau des Überlaufkanals

Wasserschaden durch fehlerhafte Montage des Überlaufkanals! Den Überlaufkanal ordnungsgemäß in die Führung der Bodenwanne einsetzen. Den Überlaufkanal oben ordnungsgemäß einrasten.

1. Den Überlaufkanal platzieren (1).
2. Den Überlaufkanal in die Dichtung einsetzen (2).
3. Den Überlaufkanal in die Dichtungsführung eindrücken (3).
4. Den Überlaufkanal bündig einsetzen (4).
5. Den Überlaufkanal befestigen (5).

Instandsetzen

1. Die Montage rechts und links überprüfen. 3. Den festen Sitz überprüfen.

1. Die Metallklammer links und rechts befestigen.

Instandsetzen

4.17 Austauschen der Innentür

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.17.1 Ausbau der Innentür

1. Die Schrauben entfernen (1).
2. Die Innentür nach oben entfernen (2).

1. Das Türscharnier mit Schrauben befestigen.
2. Die Innentür am Türscharnier platzieren.
3. Die Innentür mit Schrauben befestigen.

4.17.2 Einbau der Innentür

1. Die Türdichtung nach vorn klappen.
2. Die Innentür hinter die Türdichtung schieben.
3. Die Innentür schließen.
4. Die Türdichtung nach oben schlagen. Die Seitenteile zeigen nach oben.
5. Das Türscharnier nach oben schieben.

Instandsetzen

4.18 Austauschen des Türscharniers

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Seitenwand ist entfernt. → Seite 389 Die Außentür ist entfernt. Die Innentür ist entfernt. Die Bedienblende ist entfernt. → Seite 393 Die Türfedern sind befestigt. → Seite 394 Die Sockelblende ist entfernt. → Seite 396 Das Sockelblech ist entfernt. → Seite 397 Der Überlaufkanal ist entfernt. → Seite 398

4.18.1 Ausbau des Türscharniers

1. Den Rasthaken mit einem Schraubendreher öffnen (1).
2. Das Türscharnier nach vorn ziehen (2).

1. Den Erdanschluss am Türscharnier lösen.

4.18.2 Einbau des Türscharniers

Instandsetzen

1. Das Scharnier am Gerät platzieren (1).
2. Das Scharnier nach unten schieben (2), bis es am Gerät eingerastet ist.

2.

Ein fehlender Erdanschluss kann dazu führen, dass an der Tür Netzpotential anliegt.

Den Erdanschluss herstellen.

Instandsetzen

4.19 Türdichtung (unten) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Außentür ist entfernt. Das Sockelblech ist entfernt. → Seite 397 Die Sockelblende ist entfernt (optional). → Seite 396 Die Türfedern sind demontiert. Die Bedienblende ist entfernt. Die Kabelbaumhalterung im rechten unteren Bereich ist entfernt.

4.19.1 Türdichtung demontieren

1. Zwei Halteklammern an der unteren Türdichtung entfernen (1, 2).

1. Überlaufkanal aushängen.

1. Überlaufrinne nach oben hin abnehmen.

Instandsetzen

1. Untere Türdichtung von Innentür abnehmen.

4.19.2 Türdichtung montieren

1. Dichtkappen links und rechts auf Dichtschiene mit Türdichtung aufstecken.

1. Türdichtung mit Dichtklappen in Innentür stecken.
2. Türdichtung mit zwei Halteklammern fixieren.

Instandsetzen

4.20 Türdichtung (oben) tauschen

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

4.20.1 Ausbauen der Türdichtung

Die Türdichtung vom Innennahmen abziehen.

4.20.2 Einbau der Türdichtung

Die Türdichtung muss vor dem Einbau auf die korrekte Länge zugeschnitten werden. Der Betrag beträgt 1750 mm für 81 cm hohe Geräte und 1850 mm für 86 cm hohe Geräte.

1. Eine passende Türdichtung vorbereiten.
2. Auf die ordnungsgemäße Einbaulage des Dichtungsprofils achten.

1. Der weiße Punkt muss sich auf der Höhe der Dichtbettle befinden.

4

Die Dichtung darf im Eckbereich weder wellig noch gespannt sein. Die Dichtung ist an den Enden abgeschrägt und läuft nach vorn im Behälterboden aus.

Das Dichtungsende gerade nach vorne unter der Innentür positionieren. Die Dichtung sollte so weit wie möglich an der Behälterseite anliegen.

• Ordnungsgemäß montierte Türdichtung:

Instandsetzen

4.21 EmotionLight tauschen

Das EmotionLight befindet sich im oberen vorderen Außenbereich des Spülbehälters.

Voraussetzung:

Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Das Gerät ist frei zugänglich. Die Arbeitsplatte ist demontiert (optional). Die rechte Seitenwand ist demontiert (optional). → Seite 389

4.21.1 EmotionLight demontieren

1. Rastnase hinten ausrasten (1).

1. Fassung nach oben entnehmen (2).
